BEDIENUNGSANLEITUNG MD2 Pro SAMSON

Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederverwendung gemäß den gesetzlichen Bestimmungen.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben.

In allen anderen als den genannten Ländern wenden Sie sich zwecks ordnungsgemäßer Entsorgung bitte an die für Ihren Ort zuständige Behörde.

So gehen Sie sicher, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandhabt, aufgearbeitet oder recycelt wird, und leisten einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit.

Einführung

Eine Direct Insertion Box, oder DI-Box, wandelt asymmetrische Signale mit hoher Impedanz in symmetrische Signale mit niedriger Impedanz um. Dies ermöglicht, Audio an den Mikrofoneingang eines Mischpults anzuschließen. Samsons S-Max Direct Boxes kombinieren erstklassige Sound-Schaltkreise mit einer robusten, gut transportablen Konstruktion, um hochwertige Signalverbindungen für Live- und Studioanwendungen zu bieten. Die Samson MD2 Pro Professional Stereo Passive Direct Box bietet eine Vielzahl an DI-Lösungen für Live-Sound und Aufnahmeanwendungen. Sie können alle Arten von Audiosignalen, beispielsweise von Keyboards, Drum Machines, Mischpulten, Gitarren und externen Signalprozessoren anschließen.

Mit zwei von Samsons STLX-Transformatoren mit Faraday-Abschirmung, die einen erweiterten, flachen Frequenzgang, ultrageringe Verzerrung liefern und Netzbrummen und RF-Intererenz eliminieren. Das symmetrische Output der MD2 Pro bietet ein sauberes Signal, das weniger anfällig für Rauschen ist als ein asymmetrisches Kabel. Dadurch können längere Kabel verlegt werden. Ein weiterer Vorteil eines symmetrischen Anschlusses ist die Gleichtaktunterdrückung (Common Mode Rejection, CMR) zur Beseitigung von Interferenzen (Summen und Brummen), während das Originalsignal rein bleibt.

Die Buchse THRU ermöglicht, das Signal vom Eingang abzugreifen und an einen Verstärker oder Monitor weiterzuleiten, ohne den Originalsound zu beeinträchtigen. Dadurch braucht der Gitarrenverstärker eventuell nicht mehr mit einem Mikro versehen zu werden. Das ist gelegentlich vorzuziehen, besonders seit mehr Bands In-Ohr-Monitore verwenden. Der Schalter Stereo/Mono mischt die beiden Eingangskanäle zusammen, für Situationen, in denen die Anzahl der Audiokanäle auf einem Höchststand ist.

Wenn Sie Ihre MD2 Pro mit angemessener Sorgfalt behandeln, funktioniert sie jahrelang problemlos. Sollte Ihre Direct Box einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung Ihrer Einheit an Samson bitte eine Return Authorization (RA) Number (Rücksendeberechtigungsummer). Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen. Sie können sich telefonisch unter +1-800-3SAMSON ([phone]) an Samson wenden. Erfragen Sie eine Umtauschberechtigungsummer und schicken Sie anschließend Ihr Gerät ein. Wenn Sie Ihre Direct Box außerhalb der USA erworben haben, wenden Sie sich bitte an einen Händler in Ihrer Umgebung. Dort erhalten Sie alle für Garantie, Wartung und Reparaturen wichtigen Informationen.

Beschriftungen

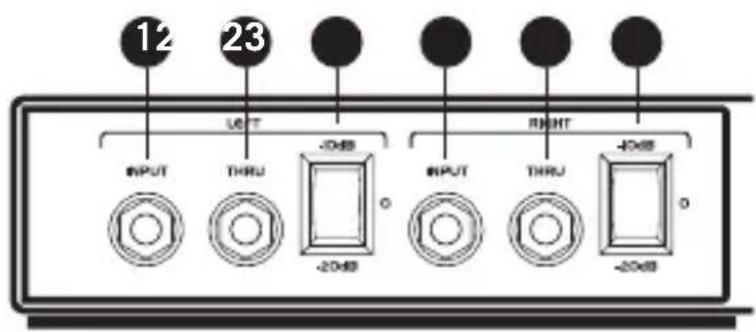

12 23 LEFT -20dB RIGHT INPUT THRU -20dB

Vorderseite

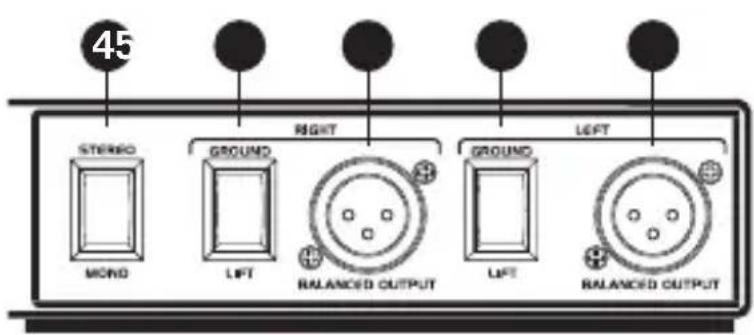

45 STEREO MOND GROUND LIFT RIGHT BALANCED OUTPUT GROUND LIFT LEFT BALANCED OUTPUT

Rückseite

1. INPUT-Buchsen – Eingangsbuchsen (6,5 mm (1/4 Zoll)), um Instrumente anzuschließen und für Bezugspegelsignale.
2. THRU-Buchsen – Ausgänge (6,5 mm (1/4 Zoll)), um das Eingangssignal durch den Bühnenverstärker oder ein Monitorsystem durchzuschleifen.
3. • 10 dB/- 20 dB Druckschalter – Wenn er eingeschaltet ist, wird der Eingangspegel um entweder - 10 dB oder - 20 dB abgeschwächt, um Verzerrung zu verhindern.
4. Schalter STEREO/MONO – Wenn der Schalter auf der Position STEREO steht, wird jedes Eingangssignal an seinen entsprechenden Ausgang geroutet. In der Position MONO werden die Eingangssignale Links und Rechts zusammengefasst, und beide werden an die Ausgangsbuchsen Links und Rechts gespielt.
5. Schalter GROUND LIFT – Wenn der Schalter aktiv ist, wird die Verbindung zur Eingangserdung (Abschirmung) unterbrochen.
6. BALANCED OUTPUT Buchsen – Männlicher XLR-Low-Z-Steckverbinder.

Einstellungen

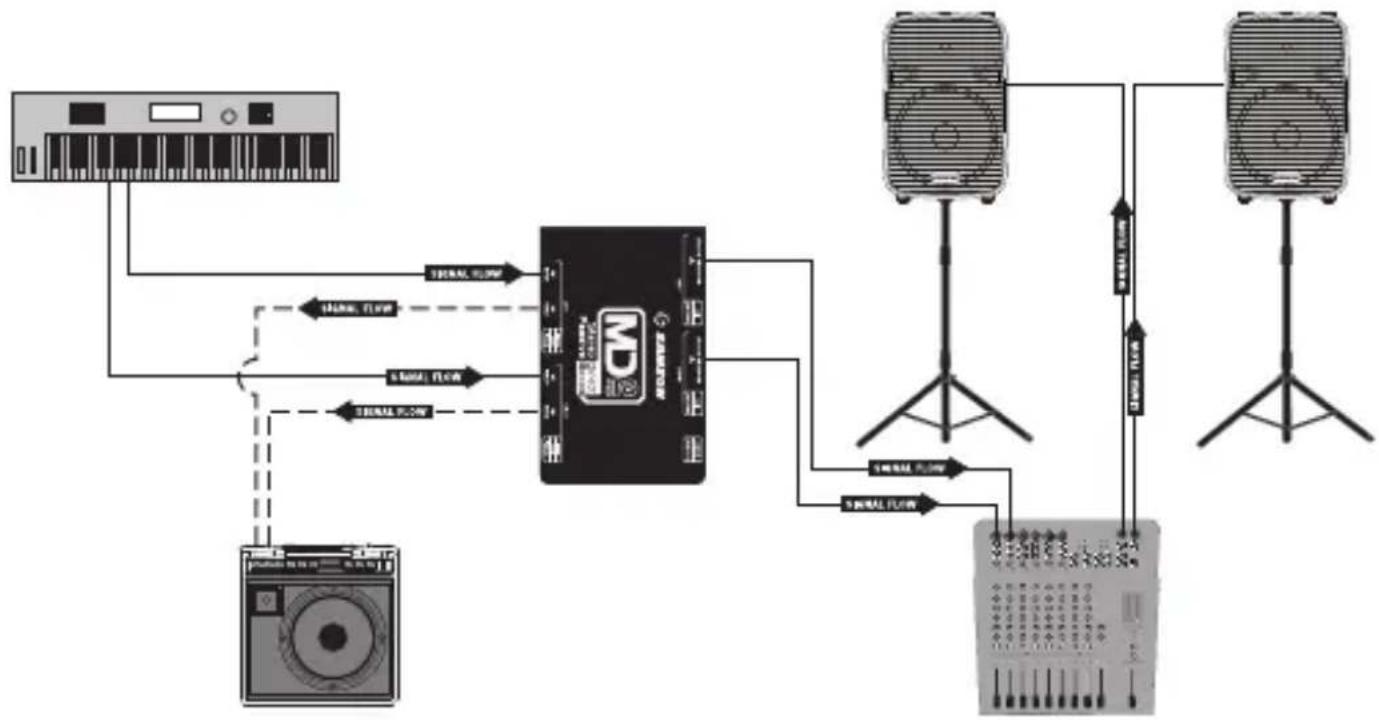

Die MD2 Pro kann auf der Bühne oder im Studio ziemlich nützlich sein, um asymmetrische Audioquellen oder Instrumente mit Abnehmern anzuschließen. Durch Nutzung der MD2 Pro kann das Signal sauber über große Distanzen gesandt werden und dabei von der Geräuscharmut und Gleichtaktunterdrückung des symmetrischen, niedrigpegeligen Ausgangs profitieren. Das folgende Diagramm zeigt einen typischen Schaltplan für ein Stereokeyboard, das mit einem Keyboardverstärker und einem PA-System verbunden ist.

• Stellen Sie die Laustärkeregler Ihres Audiosystems auf die Position Off (Aus).
• Schließen Sie Ihr Instrument oder eine andere Audioquelle an die MD2 Pro INPUT-Buchsen an.
• Verbinden Sie die THRU-Ausgänge mit einem Monitorlautsprecher oder Submixer.
• Verbinden Sie die BALANCED OUTPUT-Buchsen mit den Mikrofoneingängen eines Mischpults oder anderen Audiogeräts.
• Erhöhen Sie den Pegel des Audiosystems auf das angemessene Niveau.
• Falls Sie ein Summen oder Brummen hören, stellen Sie den Schalter GROUND LIFT auf die Position LIFT.
• Falls Sie Verzerrungen wahrnehmen, stellen Sie den Druckschalter auf die Position - 10 dB oder - 20 dB. Möglicherweise müssen Sie den Eingangspegel des Mischpults anpassen, um das abgeschwächte Signal auszugleichen.

Technische Daten

Typ Stereo Passive Direct Box

Frequenzgang 18 Hz – 40 kHz ± 0,1 dB

Maximale Eingangsleistung +20 dBu 0,35 % THD

Dynamikumfang 100 dB @ Symmetrischer Ausgang

Grundrauschen - 117 dB

Total Harmonic Distortion < 0,03 % von 20 Hz bis 40 kHz

Eingangswiderstand 400 k Ω (Schalterposition Stereo)

10 k (Schalterposition Mono)

Ausgangsimpedanz 250 Ω ± 20 %

Transformer Zwei STLX-Transformatoren mit Faraday-Abschirmung

Transformer Verhältnis 15:1

PAD-Schalter Input 0 dB, -10 dB, 1-20 dB

Schalter Ground Lift Unterbricht die Verbindung mit dem XLR Pin-1 (Ausgabe)

Schalter Stereo/Mono Leitet Stereo-Eingangssignale zusammengefasst zu beiden Ausgängen

Anschlussbuchsen 6,5 mm (1/4 Zoll) Klinkenstecker, asymmetrisch (In und Thru)

XLR symmetrisch (Ausgang)

Konstruktion Stahlchassis, 14 Gauge

Abmessungen 6,1 " x 3,93" x 1,92 "

155 mm × 100 mm × 49 mm

Gewicht 2,08 lb

946 g

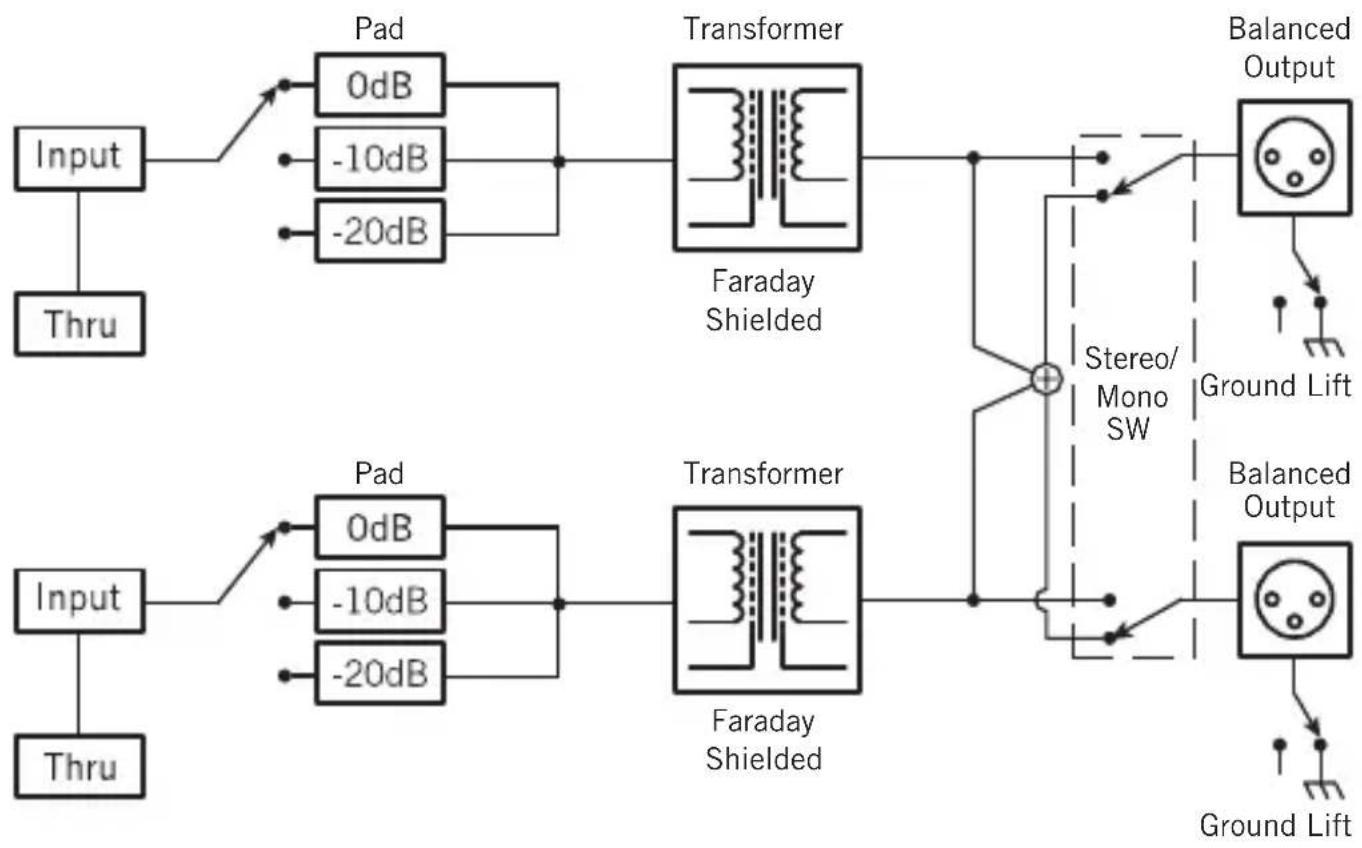

Blockdiagramm
