Produkttyp	Tragbares Akku-Lautsprechersystem
Marke	Samson
Modell	Expedition XP106w
Abmessungen (L x T x H)	240 x 230 x 360 mm
Gewicht	7,4 kg
Netzteil	AC/DC-Adapter: Eingang 100-240 V, 50/60 Hz, Ausgang 18 V / 1.5 A
Integrierter Akku	12 V / 7.5 Ah, versiegelte Blei-Säure-Batterie, wiederaufladbar
Akkulaufzeit	Bis zu 20 Stunden
Ladezeit	Etwa 4 bis 8 Stunden
Ausgangsleistung	100 W
Frequenzgang	75 Hz - 15 kHz ±3 dB
Lautsprecher	Tieftöner 6" (152 mm) + Hochtöner 1" (25 mm), 2-Wege
Drahtlose Konnektivität	Bluetooth 3.0, A2DP; USB 2.4-GHz-Empfänger für drahtloses Mikrofon Stage XPD1 (im Lieferumfang enthalten)
Audioeingänge	MIC/INST: XLR/6,35 mm Combo; LINE: 6,35 mm; AUX: 3,5 mm; USB für drahtlosen Empfänger
Audioausgänge	LINE OUT: 6,35 mm TS
Einstellungen	4 Kanäle mit Pegelreglern, Sprache/Musik-Schalter
Anzeigen	LED PEAK (Verzerrung), Akku-LED, Bluetooth-LED
Stativaufnahme	Standard-Stativflansch 35 mm (1 3/8 Zoll)
Tragegriff	Integrierter ergonomischer Griff
Gehäusematerial	Polypropylen mit internen Verstärkungen
Gitter	Pulverbeschichtetes perforiertes Stahlgitter
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Nicht Wasser oder Feuchtigkeit aussetzen.
Sicherheit	Hinweise beachten: Nicht öffnen, Wärmequellen vermeiden, bei Gewitter trennen, Reparatur durch qualifiziertes Personal.
Ersatzteile und Reparierbarkeit	Ersatzakku über Samson-Kundendienst erhältlich. Nur empfohlenes Zubehör verwenden.

Häufig gestellte Fragen - Expedition XP106w SAMSON

Wie koppele ich mein Smartphone per Bluetooth mit dem Samson XP106w?

Schalten Sie das XP106 ein. Drücken Sie die PAIR-Taste auf der Rückseite. Die Bluetooth-LED blinkt. Aktivieren Sie auf Ihrem Smartphone Bluetooth und wählen Sie 'Samson XP106' aus der Liste. Wenn ein Code verlangt wird, geben Sie 0000 ein. Die LED leuchtet dauerhaft, wenn die Kopplung erfolgreich ist.

Wie lade ich den Akku des XP106w?

Schalten Sie das Gerät aus. Stecken Sie das mitgelieferte Netzteil in den DC-IN-Eingang (18 V / 1,5 A) und in eine Steckdose. Lassen Sie es aufladen, bis die Akku-LED grün wird (ca. 4 bis 8 Stunden).

Wie lange hält der Akku?

Die Akkulaufzeit beträgt bis zu 20 Stunden bei Dauergebrauch, abhängig von Lautstärke und Nutzungsbedingungen.

Kann ich das XP106w ohne Akku am Netz betreiben?

Ja, Sie können das Netzteil anschließen und das Gerät auch bei leerem Akku kontinuierlich nutzen. Der Akku wird automatisch geladen, wenn das Netzteil angeschlossen ist.

Wie installiere ich das System auf einem Lautsprecherstativ?

Das XP106w hat einen integrierten Standard-Stativflansch von 35 mm (1 3/8 Zoll) unter dem Gerät. Setzen Sie es auf ein kompatibles Lautsprecherstativ. Stellen Sie sicher, dass das Stativ stabil steht und der Lautsprecher sich über Kopfhöhe der Zuhörer befindet, um eine bessere Abdeckung zu erzielen.

Wie vermeide ich Rückkopplungen (Larsen-Effekt)?

Platzieren Sie das Mikrofon hinter dem Lautsprecher, halten Sie es vom Lautsprecher fern, bringen Sie das Mikrofon näher an die Schallquelle oder reduzieren Sie die Gesamtlautstärke. Richten Sie das Mikrofon nicht direkt auf den Lautsprecher.

Wie verwende ich das mitgelieferte drahtlose Mikrofon Stage XPD1 mit dem XP106w?

Stecken Sie den USB-Empfänger RXD1 in den mit '2.4GHz WIRELESS' gekennzeichneten USB-Anschluss des XP106. Schalten Sie Empfänger und Sender HXD1 ein (halten Sie die Power-Taste am Sender gedrückt). Falls nötig, koppeln Sie, indem Sie die PAIR-Taste am Empfänger länger als 5 Sekunden drücken, dann die Power-Taste am Sender länger als 5 Sekunden. Stellen Sie den WIRELESS-Pegel am XP106 ein.

Was tun, wenn die PEAK-LED dauerhaft leuchtet?

Die PEAK-LED zeigt Verzerrung an. Reduzieren Sie den Pegel des betreffenden Kanals (LEVEL), bis die LED nur noch kurz bei Spitzenpegeln aufleuchtet.

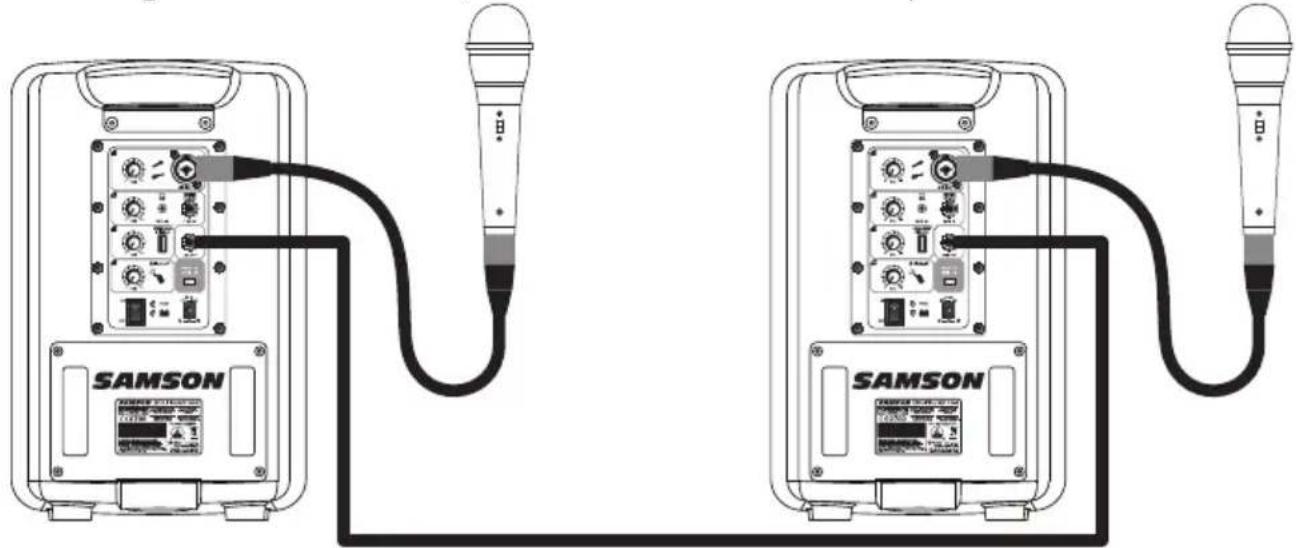

Kann ich zwei XP106w miteinander verbinden?

Ja, verbinden Sie den LINE-OUT-Ausgang eines XP106w mit einem Line-Eingang (LINE IN oder AUX) eines zweiten XP106w mithilfe eines 6,35-mm-Kabels. So können Sie alle Eingänge zwischen beiden Geräten teilen.

Wo finde ich die vollständige Bedienungsanleitung des Samson Expedition XP106w?

Die Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können sie auch von der Produktseite des Herstellers Samson herunterladen.

BEDIENUNGSANLEITUNG Expedition XP106w SAMSON

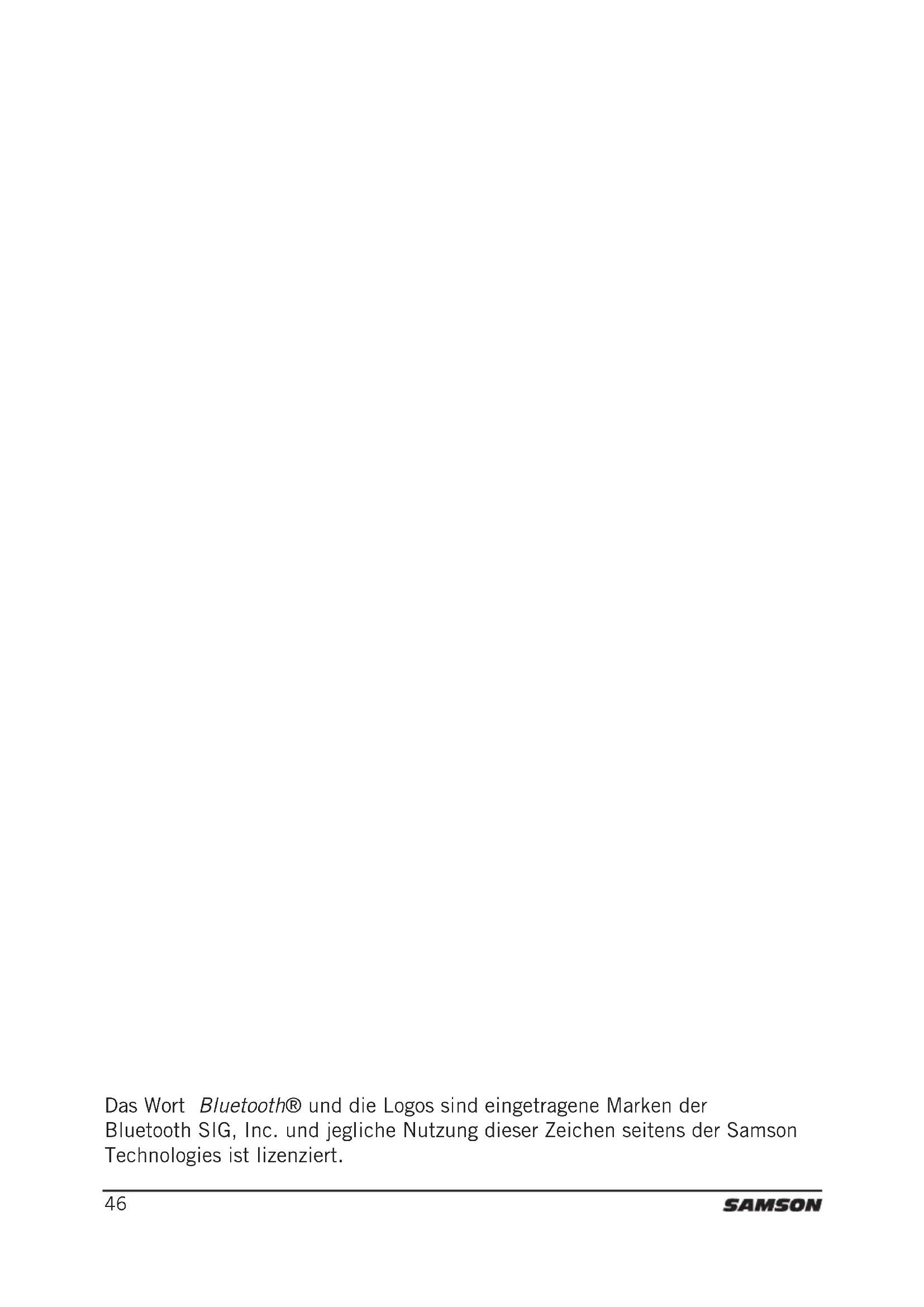

Das Wort Bluetooth® und die Logos sind eingetragene Marken der Bluetooth SIG, Inc. und jegliche Nutzung dieser Zeichen seitens der Samson Technologies ist lizenziert.

Wichtige Sicherheitsinformationen

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG GEFAHR EINES ELEKTRISCHEN SCHOCKS NICHT ÖFFNEN

WARNUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN ÖFFNEN SIE NICHT DIE HINTERE ABDECKUNG. ES ENTHÄLT KEINE VOM BENUTZER ZU WARTENDEN TEILE. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUR.

Dieser Blitz mit einem Pfeil als Symbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von "gefährlicher Spannung" im Gehäuse des Produkts hinweisen. Diese Spannung ist unter Umständen groß genug, um ein Risiko für einen elektrischen Schlag darzustellen.

Das Ausrufungszeichen in einem gleichseitigen Dreieck soll den Benutzer in der mit dem Gerät mitgelieferten Dokumentation auf eine wichtige Betriebs- oder Wartungsanweisung hinweisen.

Wenn Sie das Produkt entsorgen möchten, geben Sie es nicht in den Hausmüll. In Übereinstimmung mit der Gesetzgebung existiert ein separates Sammelsystem für elektrische und elektronische Produkte. Diese Gesetze fordern eine angemessene Behandlung, Verwertung und Wiederaufbereitung solcher Geräte.

Private Haushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und Norwegen können ihre elektronischen Produkte kostenlos an eine Sammelstelle oder den Händler abgeben (wenn Sie ein ähnliches Produkt wieder erwerben).

Verbraucher in Ländern, die nicht oben genannt werden, kontaktieren bitte ihre lokalen Behörden, um Informationen über eine korrekte Entsorgung zu erhalten.

Sie werden so sicherstellen, dass Ihr Produkt der notwendigen Behandlung, Verwertung und Wiederaufbereitung unterzogen wird und eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit vermieden werden.

Wichtige Sicherheitsinformationen

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Verschließen Sie keine Ventilationsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern, Öfen oder anderen Geräten (einschließlich Verstärker), die Hitze erzeugen.
9. Umgehen Sie nicht die Sicherheitsfunktion des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker besteht aus zwei Flachkontakten, wobei einer breiter ist als der andere. Ein Stecker mit Erdung besteht aus zwei Flachkontakten und einem dritten runden Erdungsstift. Der breite Flachkontakt und der Erdungsstift werden aus Sicherheitsgründen integriert. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, bitten Sie einen Elektriker, die obsolete Steckdose auszutauschen.
10. Schützen Sie das Stromversorgungskabel davor, dass man darauf tritt und dass es geknickt wird, vor allem an den Steckern, Buchsenteilen und an den Punkten, an denen das Kabel aus dem Gerät kommt.
11. Benutzen Sie nur die vom Hersteller spezifizierten Zubehörteile.
12. Benutzen Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller angegeben werden oder passend zum Gerät erhältlich sind. Wenn ein Wagen eingesetzt wird, sollten Sie vorsichtig sein, wenn Sie den Wagen und das Gerät bewe-

gen, um Verletzungen durch Umkippen zu vermeiden.

1. Ziehen Sie den Stecker des Geräts bei Gewittern oder wenn es längere Zeit nicht benutzt wird aus der Steckdose.
2. Übergeben sie das Gerät zur Reparatur nur qualifiziertem Personal. Wenn das Gerät in irgendeiner Weise beschädigt wurde, zum Beispiel wenn das Stromversorgungskabel oder der Stecker beschädigt sind, Flüssigkeit ausgelaufen ist oder ein Objekt in das Gerät gefallen ist oder das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht normal funktioniert oder gefallen ist, muss es von einer Fachkraft werden.
3. Dieses Gerät darf nicht Wasserspritzern oder einem Wasserstrahl ausgesetzt werden und es darf keine Vase oder ein mit Wasser gefülltes Objekt auf das Gerät gestellt werden.
4. Achtung - um einen elektrischen Schock zu vermeiden, muss der breite Flachkontakt vollkommen in die breite Buchse eingeführt werden.
5. Bitte achten Sie darauf, dass die gesamte Umgebung um das Gerät gut gelüftet ist.
6. Um Verletzungen zu vermeiden muss das Gerät sicher am Ständer in Übereinstimmung mit den Installationsanweisungen montiert werden.

7. WARNUNG: Die Batterie (Batterie oder Batterien oder Batteriepaket) dar keiner Hitze etwa Sonneneinstrahlung, Feuer oder ähnlichen Einwirkungen ausgesetzt werden.

8. ACHTUNG: Wenn die Batterie nicht korrekt ausgetauscht wird, besteht Explosionsgefahr. Nur durch denselben oder äquivalenten Batterietyp ersetzen.

Wichtige Sicherheitsinformationen

FCC Hinweis

1. Dieses Gerät entspricht Teil 15 der FCC Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen:

(1) Dieses Gerät darf keine schädigenden Störungen verursachen, und
(2) Dieses Gerät muss alle empfangenen Störungen vertragen, einschließlich Störungen, die unerwünschte Funktionen verursachen können.

1. Änderungen oder Modifikationen, die nicht ausdrücklich von der Institution genehmigt wurden, die für die Konformität mit den geltenden Verordnungen verantwortlichen ist, können zum Verlust der Betriebserlaubnis des Geräts führen.

FCC Erklärung

Dieses Equipment wurde getestet und entsprechend der FCC Regelungen, Teil 15, als mit der Class B Digital Device Grenzen konform eingestuft. Diese Grenzen wurden festgelegt, um einen angemessenen Schutz gegen gefährliche Interferenzen in einer Haushalts-Umgebung zu bieten.

Dieses Equipment generiert, benutzt und kann Radiofrequenzen ausstrahlen und, wenn nicht entsprechend der Anweisungen installiert, kann es schädliche Interferenzen bei Radio-Kommunikationsgeräten hervorrufen. Bei keiner Installation können Störungen jedoch völlig ausgeschlossen werden. Wenn das Equipment starke Interferenzen bei Radio- und Fernseh-Equipment hervorruft, was durch Aus- und Einschalten des Equipments geprüft werden kann, wird dem Benutzer empfohlen, die Interferenzen durch eine oder mehrere der folgenden Maßnahmen zu unterbinden:

• Richten Sie die Empfängerantenne neu aus oder ändern Sie den Standort.
• Erhöhen Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose eines anderen internen Kreises als den des Empfängers.
• Fragen Sie den Händler oder einen Radio- und Fernsehtechniker um Rat.

RF Warnhinweis

Das Gerät wurde geprüft, ob es der allgemeinen Anforderungen für RF Beeinflussungen entspricht. Das Gerät kann uneingeschränkt als tragbares Gerät eingesetzt werden.

Dieses Gerät entspricht RSS-310 der Industrie Kanadas. Der Betrieb unterliegt den Bedingungen, dass dieses Gerät keine gefährlichen Störungen verursacht.

C€0700

Tlnhaltsverzeichnis

Einführung 51

Funktionen 52

Funktionen der Bedienfelds 53

Kurze Betriebsanleitung 55

Mit einem Bluetooth® Gerät verbinden ..... 56

Laden der Batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Aufstellen des Lautsprechers. . . . . . . . . . . . . . . . . . . . . . . . . . 58

Vermeiden von Rückkopplungen 59

Quick Start - Kabelloses Stage XPD1 System . . . . . . . . . . . 60

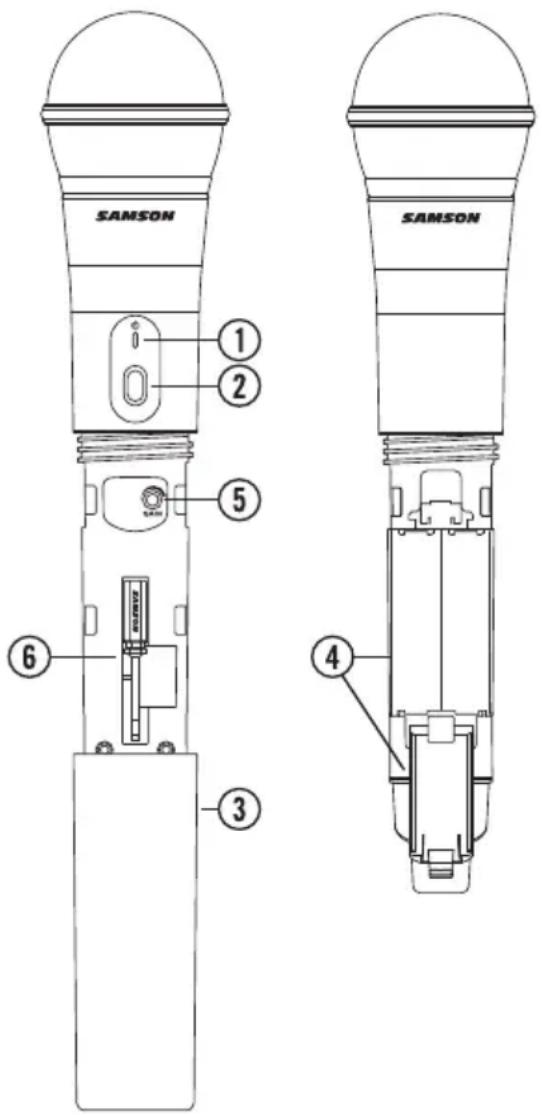

Bedienelemente des tragbaren Stage HXD1 Senders .....62

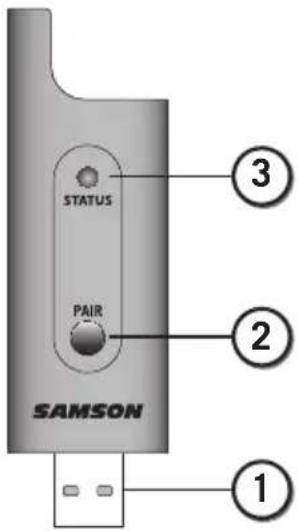

Bedienelemente des Stage RXD1 Empfängers .....63

Verwendung des LINE OUT Steckers ..... 64

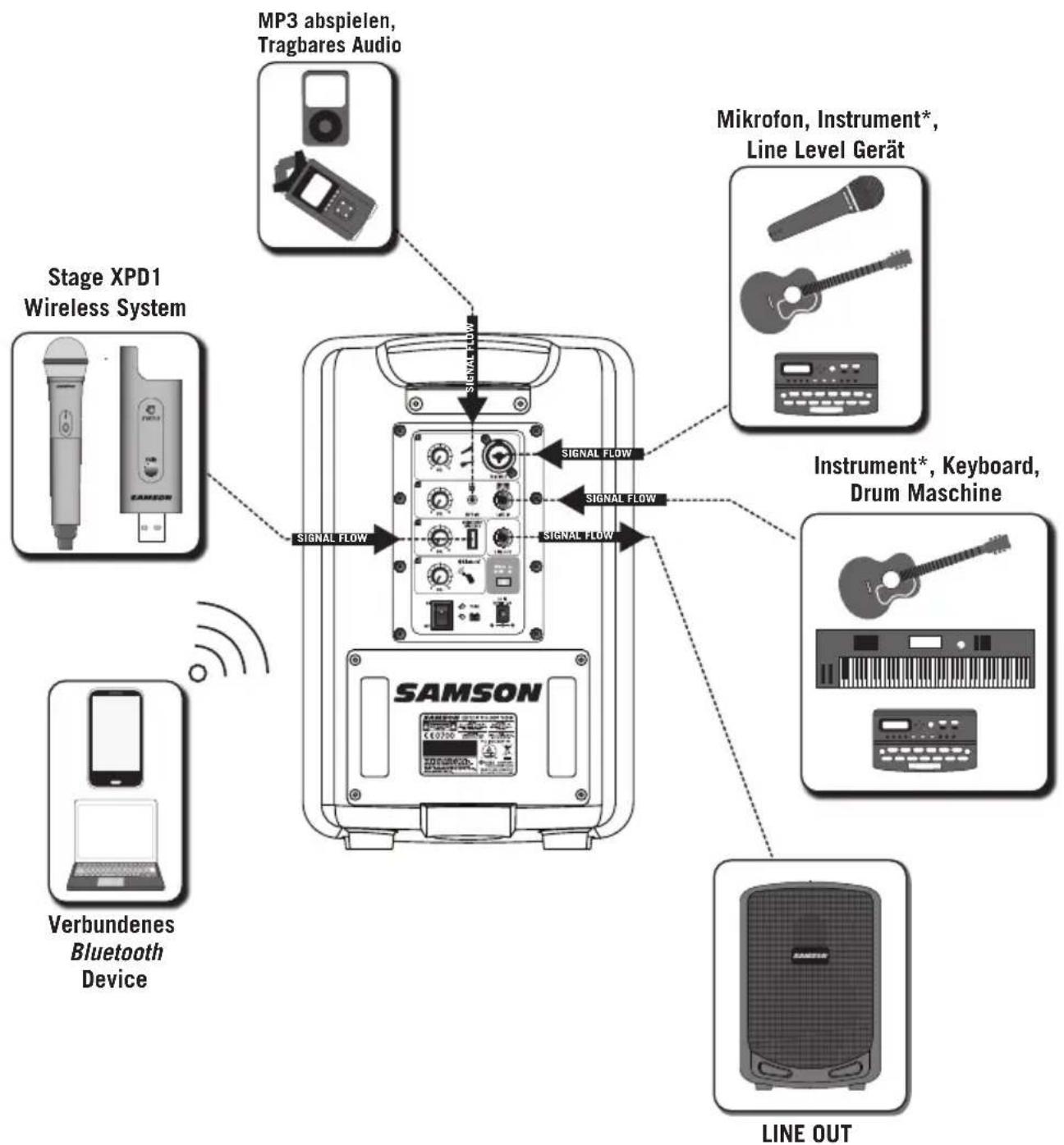

Verbindungen herstellen 65

XP106 Spezifikationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Stage XPD1 Spezifikationen 67

Einführung

Vielen Dank für den Kauf des batteriebetriebenen tragbaren XP106 Sound Systems. Dieses Gerät bietet kabellose Bluetooth® Connectivity, um das Audio Streaming von Ihrem Smartphone, Tablet oder Computer aus zu ermöglichen. Das XP106 ist eine komplette All-in-one Lösung, die Flexibilität über vier Kanalmixer bietet (mit Eingängen für ein Mikrofon, Instrument und Line Level Geräte), einen Ausgang, um mehrere Lautsprecher anzuschließen, sowie Tone Schalter für Musik / Sprache.

Der XP106 Mixer verfügt für eine größere Flexibilität einen USB Stecker, um das kabellose, digitale, tragbare Samson Stage XPD1 System anzuschließen und eine komplette kabellose Performance zu ermöglichen.

Das XP106 ist sehr leicht und kompakt und wiegt weniger als 20lbs / 9 kg, und dies bei einer Leistung von 100 Watt. Er ist eine hervorragende Ergänzung zum Einsatz von mobilen Lautsprechern. Die interne Batterie liefert, wenn sie voll geladen ist, bis zu 20 Stunden Audio. Das XP106 kann für eine kontinuierliche Beschallung ebenfalls über das beigefügte AC Netzwerk versorgt werden.

Gleich, was Sie suchen, ein Sound System für den Einsatz im Freien, im Klassenzimmer, für Karaoke, Präsentationen oder für eine Live Performance, das XP106 ist ein qualitativ hochwertiges, transportables Audio System in einem kleinen, autonomen Paket.

Wir empfehlen Ihnen, die folgenden Daten sowie eine Kopie der Kaufquittung gut aufzubewahren.

Seriennummer: ____

Kaufdatum: ____

Name des Händlers: ____

Mit der richtigen Pflege und Wartung werden Sie Ihr XP106 viele Jahre lang problemlos einsetzten können. Falls der Lautsprecher je eine Reparatur benötigen sollte, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsnummer] erforderlich, bevor Sie Ihr Gerät an die Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an und erbitten Sie eine RA Nummer, bevor Sie die Einheit einschicken. Bitte bewahren Sie das originale Verpackungsmaterial auf und schicken Sie das Gerät wenn möglich in der originalen Verpackung ein. Wenn Ihr XP106 außerhalb der Vereinigten Staaten erworben wurde, kontaktieren Sie bitte Ihren lokalen Händler bezüglich der Details zur Garantie und für Service- und Wartungsinformationen.

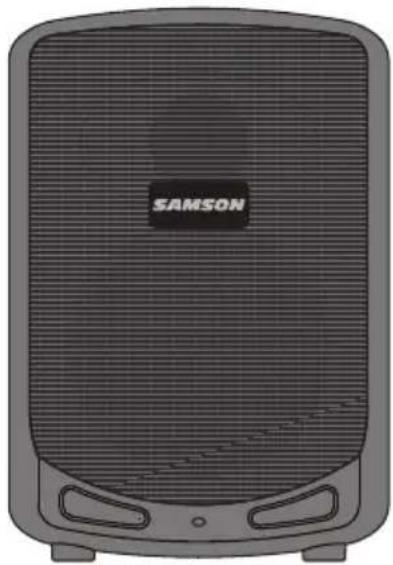

Funktionen

• Leichtes 100 Watt PA System, das weniger als 20 Pounds / 9 kg wiegt
- Bluetooth Connectivity, um kabellose Musikquellen anzuschließen
- 2-Wege Lautsprechergehäuse mit 6 Zoll Woofers, 1 Zoll Hochfrequenztreibern
- Vier Mixer Kanäle mit Mikrofon, Line Level und Eingang für USB Wireless Receiver.
- Integrierte 1 3/8 Zoll Lautsprecherständer
• Ergonomischer oben liegender Tragegriff
- Interne aufladbare Batterie mit einer Kapazität für bis zu 20 Stunden Betrieb
- System Klangkontur Schalter für Anwendungen im Bereich Musik und Sprache
- Anschluss für die Erweiterung Ihres Sound System Zubehörs
- XP106 - Dynamisches Handmikrofon mit XLR Kabel
- XP106w - Digitales tragbares und kabelloses Stage XPD1 System mit USB Receiver und tragbarem Sender

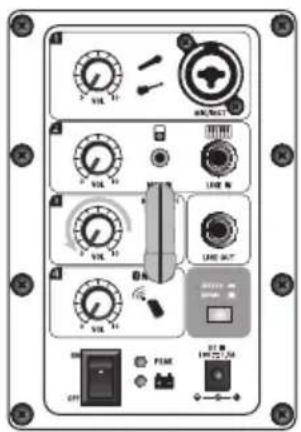

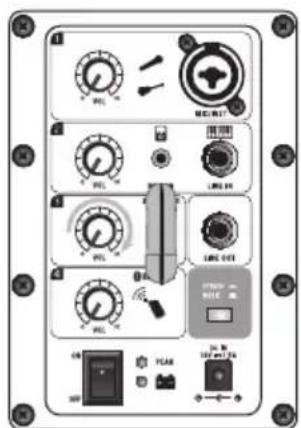

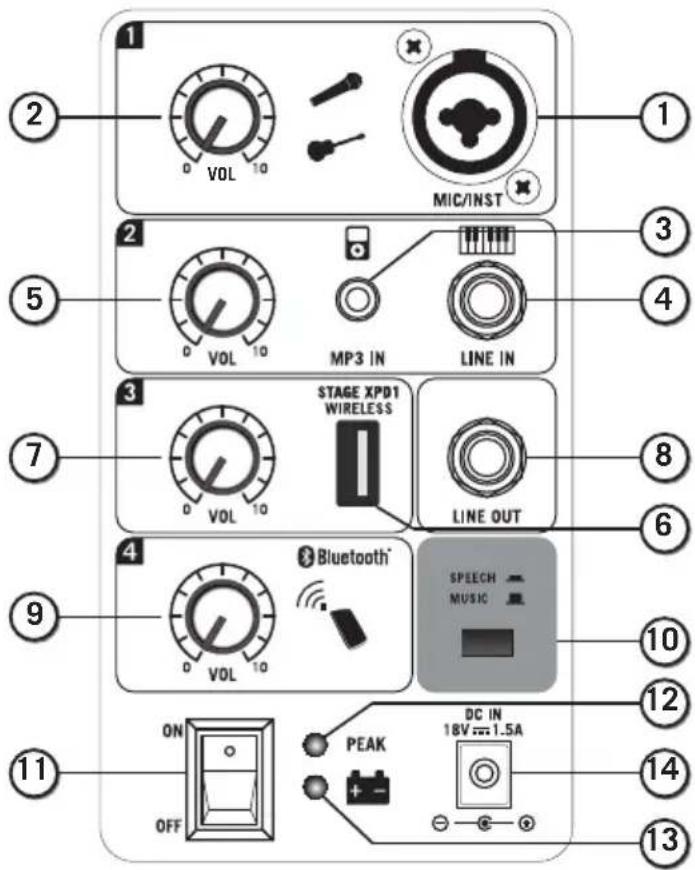

Funktionen der Bedienfelds

1. MIC/INST Input - Verwenden Sie diese XLR-1/4" Eingang für Mikrofon, Instrument mit und aktiven Vorverstärker oder ein Line-Signal.
2. LEVEL (KANAL 1) - Steuert den Pegel des KANAL 1 Mic/Line Eingangs.
3. AUX IN - Anschluss für ein Line Level Gerät über ein 3,5mm Audio Kabel.
4. LINE Input - 1/4" Eingang für ein Instrument oder Line Level Signale.
5. LEVEL (KANAL 2) - Steuert den Pegel des MP3 IN und LINE Eingangs.
6. 2.4GHz WIRELESS Eingang* - Schließen Sie den kabellosen digitalen Samson Stage XPD1

USB Receiver an diesen Eingang. Der kabellose Empfänger wird über das XP106 mit Strom versorgt, somit ist keine zusätzliche Stromversorgung erforderlich.

1 2 VOL 10 MIC/INST 2 VOL 10 MP3 IN LINE IN 3 7 VOL 10 STAGE XPDT WIRELESS LINE OUT 4 VOL 10 Bluetooth SPEECH MUSIC 9 ON OFF PEAK DC IN 18V=1.5A 10 12 14 13

1. LEVEL (WIRELESS) - Steuert den Pegel des 2.4GHz WIRELESS Eingangs.
2. LINE OUT - 1/4" Ausgangsanschluss, um mehrere XP106 Systeme miteinander zu verbinden.
3. LEVEL (BLUETOOTH®) - Steuert den Pegel des Bluetooth Eingangs.
4. SPEECH/MUSIC Sprache / Musik Schalter - Dieser Schalter dient dazu, den allgemeinen Frequenzgang oder die Klangkontur für das XP106 Sound System zu verändern. Wenn die Anwendung vornehmlich für Musik geplant ist, lassen Sie den Schalter auf der MUSIC Frequenzkurve. Wenn die Anwendung vornehmlich für Sprache geplant ist, schalten Sie den Schalter auf die SPEECK Frequenzkurve.
5. Power - Schaltet das Gerät ein oder aus.
6. PEAK LED - Die rote LED leuchtet bei dem Pegel auf, an dem eine Verzerrung entsteht.
7. Batterie Indikator - Zeigt den Ladezustand der Batterie an.
8. DC IN - Schließen Sie das mitgelieferte Netzteil hier an.

* Der USB Anschluss ist nur für den Stage XPD1 Receiver vorgesehen. Der Anschluss ist nicht dafür ausgelegt, Smartphones, Tablets oder ähnliche Geräte zu laden.

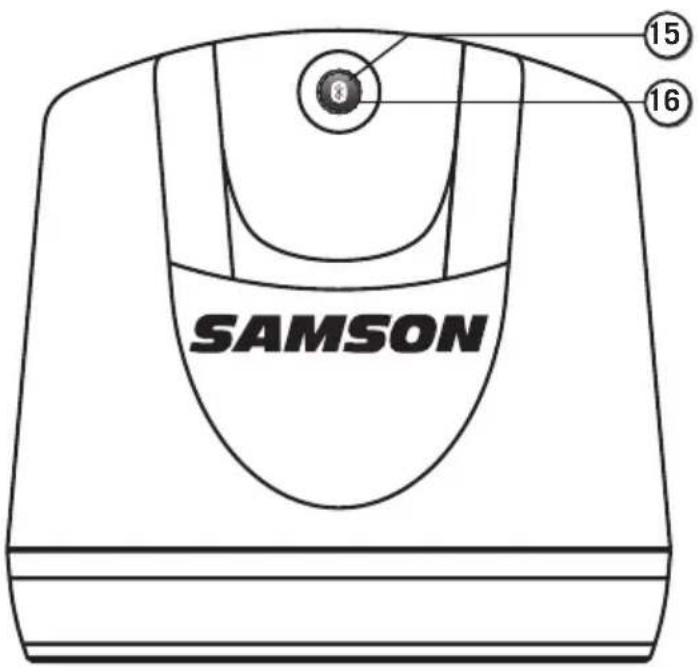

Funktionen der Bedienfelds

1. 1. Pairing Indikator - Zeigt den Bluetooth Status des XP106 Systems an.
2. Pairing Button - Betätigen Sie diesen Knopf, um die Verbindung zu einem Bluetooth Audio Gerät zu ermöglichen.

SAMSON 15 16

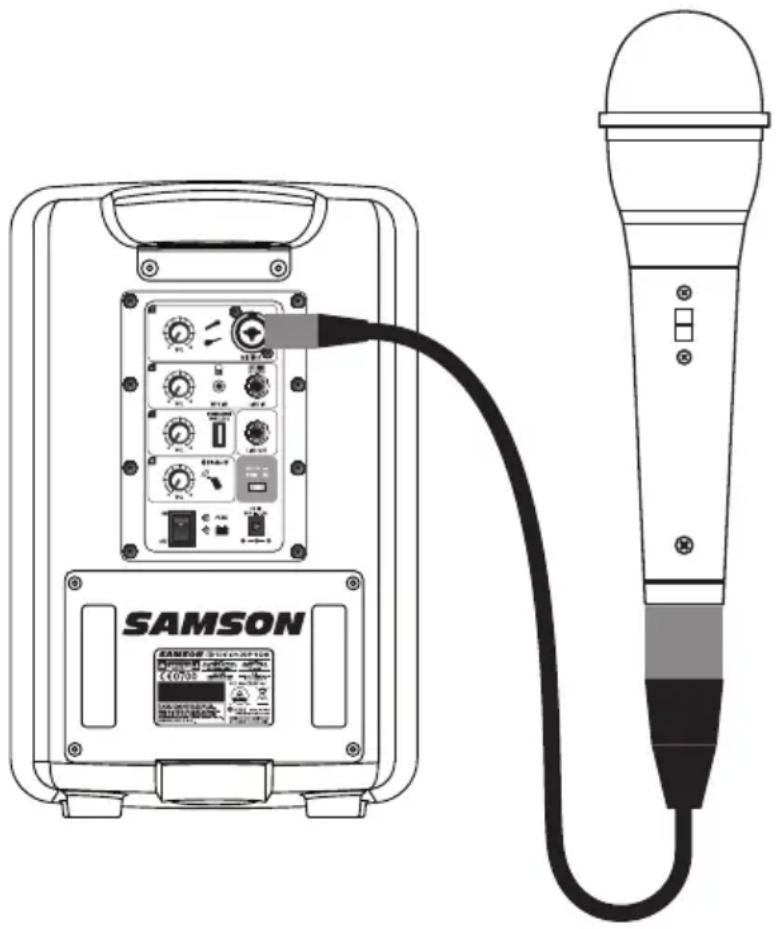

Kurze Betriebsanleitung

• Schalten Sie den Hauptschalter des XP106 auf die OFF Position und drehen Sie alle Lautstärke Regler gegen den Uhrzeigersinn auf 0.
• Wenn eine Steckdose vorhanden ist, schließen Sie das mitgelieferte Netzteil an den DC IN Stecker des Lautsprechers an und den Netzstecker des Netzteils in die Steckdose.

- Verbinden Sie ein Mikrofon mit einem Standard XLR Kabel, ein Instrument und Line Level Equipment mit einem 14 "

Instrumentenkabel, oder Ihr tragbares Audio Gerät mit einem" Kabel.

- Schalten Sie das XP106 ein.

- Erhöhen Sie langsam während Sie in das Mikrofon sprechen oder die Musik von einem Line Level Audio Gerät abspielen, den LEVEL Kanal, bis Sie die gewünschte Einstellung erreicht haben.

ANMERKUNG: Wenn Sie nicht den Kanal 1 Eingang benutzen, drehen Sie den LEVEL Knopf ganz nach unten, um unerwünschte Geräusche zu vermeiden.

Eine gute Einstellung finden

Benutzen Sie die Kanal LEVEL Regler, um die individuelle Lautstärke Ihres Mikrofons, Line Level und Bluetooth® Geräte zu ändern.

Das PEAK LED leuchtet auf, wenn das Signal, das an den internen Verstärker gesendet wird, einen Pegel erreicht, bei dem Verzerrungen auftreten. Wenn die PEAK LED an bleibt, ist Ihr Mix zu laut und Sie müssen den LEVEL Regler etwas senken. Es ist in Ordnung, wenn das PEAK Licht ab und zu aufleuchtet. Es sollte jedoch schnell ausgehen nicht an bleiben.

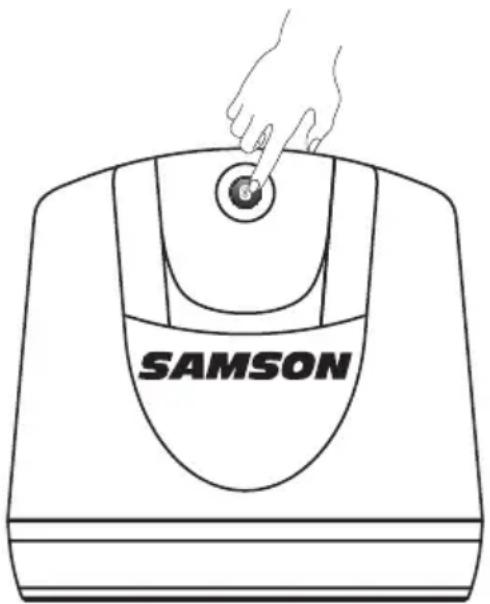

Mit einem Bluetooth® Gerät verbinden

Bluetooth® ist eine kabellose Kommunikationstechnologie, die Verbindungen zwischen einer Vielzahl an Geräten ermöglicht. Das XP106 benutzt Bluetooth, um qualitativ hochwertige Audio Streams von Ihrem mit Bluetooth ausgestatteten Gerät wiederzugeben, ohne bei der Verbindung Kabel einsetzen zu müssen. Damit Ihr Gerät mit dem XP106 funktionieren kann, müssen beide zunächst einmal verbunden werden.

1. Drehen Sie alle drei VOL Knöpfe gegen den Uhrzeigersinn auf 0.
2. 1. Schalten Sie das XP106 und Ihr Bluetooth Gerät ein; betätigen Sie den PAIR Knopf an der Rückseite des XP106 Lautsprechers, damit das Gerät erkannt wird. Der Bluetooth Indikator wird langsam blau blinken.

3. Stellen Sie Ihr Bluetooth Gerät so ein, dass die Option "Discover available devices" / Sichtbare Geräte anzeigen aktiviert ist.

4. Wählen Sie aus der erscheinenden Liste von Bluetooth Geräten das "Samson XP106" Gerät aus.

5. 1. Wenn das Gerät nach einem Passwort fragt, geben Sie 0000 (vier Nullen) ein und betätigen dann die OK Taste. Es kann sein, dass einige Geräten Sie anschließend fragen, ob Sie die Verbindung akzeptieren.

6. A6. Während sich das XP106 mit Ihrem Gerät verbindet, wird der Bluetooth Indikator schnell blau blinken.

7. Der XP106 Lautsprecher gibt an, dass die Verbindung hergestellt wurde, wenn der Indikator konstant blau aufleuchtet. Nun können Sie Audio von Ihrem Gerät an den XP106 Lautsprecher streamen.

8. 1. Stellen Sie an Ihrem Bluetooth Gerät die Lautstärke ein und spielen Sie ein Musikstück ab. Erhöhen Sie langsam die Lautstärke des XP106 Bluetooth Vol Knopfs, bis die Musik die gewünschte Lautstärke hat.

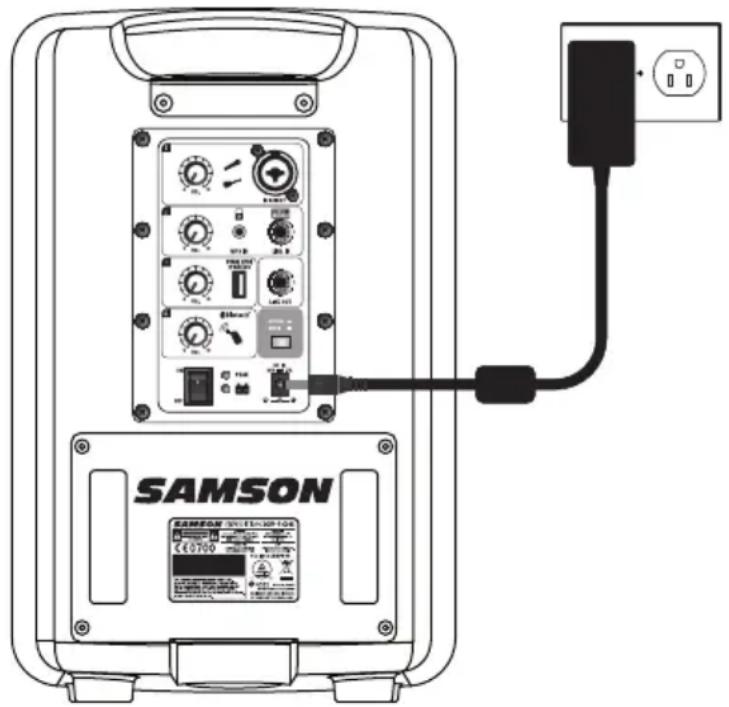

Das XP106 ist mit einer internen wiederaufladbaren Batterie ausgestattet, die, wenn sie vollkommen aufgeladen ist, bis zu acht Stunden Musik wiedergeben kann. Obwohl die Batterie des Geräts bei der Lieferung eine gewisse Ladung haben kann, empfehlen wir jedoch, die Batterie zunächst einmal vollkommen aufzuladen, bevor Sie das XP106 zum ersten Male benutzen.

Um die Batterie zu laden:

• Schalten Sie den Hauptschalter auf die "OFF" Position.
• Verbinden Sie das XP106 über das mitgelieferte Stromkabel an eine Wechselstrom AC Steckdose.

- Lassen Sie das Gerät eingesteckt, bis der Indikator

SAMSON ©0700

grün aufleuchtet. Dies zeigt an, dass die Batterie vollkommen aufgeladen ist.

Das XP106 besitzt eine versiegelte Blei-Säure-Gel Batterie. Selbst wenn das Gerät nicht benutzt wird, wird sich die Batterie langsam entladen. Wenn Sie planen, das XP106 für längere Zeit nicht zu benutzen, empfehlen wir Ihnen, die Batterie vor Aufbewahren des Geräts vollkommen aufzuladen. Es ist ebenfalls wichtig, das Gerät alle sechs Monate aufzuladen, wenn es nicht benutzt wird. Dadurch wird die Batterie erhalten und die Lebensdauer verlängert. Wenn die Batterie für längere Zeit in einem sehr geringen Ladezustand gelassen wird, ist es zwar möglich, die Batterie wieder betriebsbereit zu laden, dies kann jedoch länger als 24 Stunden dauern.

Wenn Sie den Eindruck haben, dass die Betriebszeit des XP106 merklich nachgelassen hat, selbst nach Aufladen, sollte die Batterie ausgetauscht werden. Kontaktieren Sie den Kundendienst der Samson oder einen lokalen Händler, um die Batterie auszutauschen.

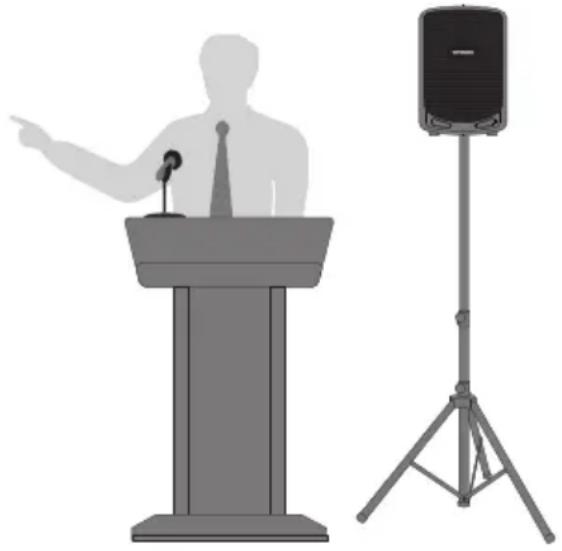

Aufstellen des Lautsprechers

Das XP106 bietet drei unterschiedliche Aufstelloptionen, passend zu Ihrer spezifischen Situation.

Zur maximalen Flächendeckung für die Sound Bestrahlung kann das XP106 mit einem Standard1 3/8" Lautsprecherständer verwendet werden. Der Lautsprecher sollte überhalb der Köpfe der Zuhörer angebracht werden. Seien Sie vorsichtig, wenn Sie den Lautsprecher auf einen Ständer stellen. Achten Sie darauf, dass er auf einer ebenen und stabilen Fläche steht und nicht umkippen kann.

Achten Sie beim Ausstellen des XP106 Lautsprechers darauf, ihn nicht länger direktem Sonnenlicht auszusetzen, da dies die Farbe bleichen oder das Gerät beschädigen kann.

Stellen Sie den Lautsprecher nicht auf nasse Flächen, da dies zu Fehlfunktionen führen kann. Wenn Sie an dem Gerät Kondenswasser feststellen, trocknen Sie den Lautsprecher, bevor Sie ihn benutzen oder aufbewahren.

Vermeiden von Rückkopplungen

Eine Rückkopplung ist ein nervendes Heulen und Kreischen das entstehen kann, wenn das Mikrofon den Sound vom Lautsprecher aufnimmt. Der Sound wird dann erneut verstärkt und in den Lautsprecher geleitet, wodurch ein Kreislauf, die Rückkopplung entsteht. Gehen Sie wie folgt vor, um die Wahrscheinlichkeit einer Rückkopplung zu vermeiden:

• Vermeiden Sie es, das Mikrofon direkt in Richtung des Lautsprechers zu halten. Allgemein wird empfohlen, dass das Mikrofon hinter dem Gehäuse des Lautsprechers aufgebaut wird. Diese Methode nutzt die direktionale Eigenschaft von Lautsprecher und Mikrofon.
• Halten Sie das Mikrofon so weit als möglich vom Lautsprecher fern. Dadurch erreicht man eine Isolierung zwischen dem Lautsprecher und dem Mikrofon, und Sie können so die Leistung des XP106 erhöhen.
• Stellen Sie das Mikrofon so nahe als möglich an der Sound Quelle auf. Dadurch nimmt das Mikrofon den Sound direkter auf und ermöglicht Ihnen, den Regler der Eingangsverstärkung etwas zu reduzieren.
  • Verringern Sie die Gesamtpegel des Lautsprechers.

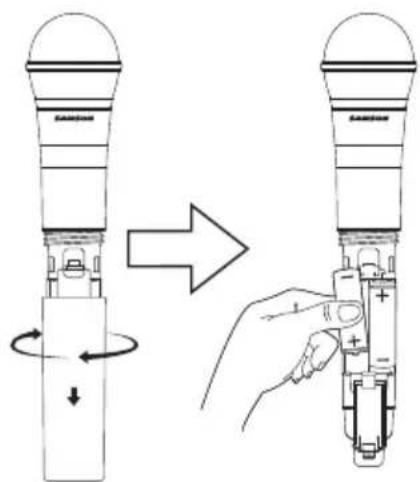

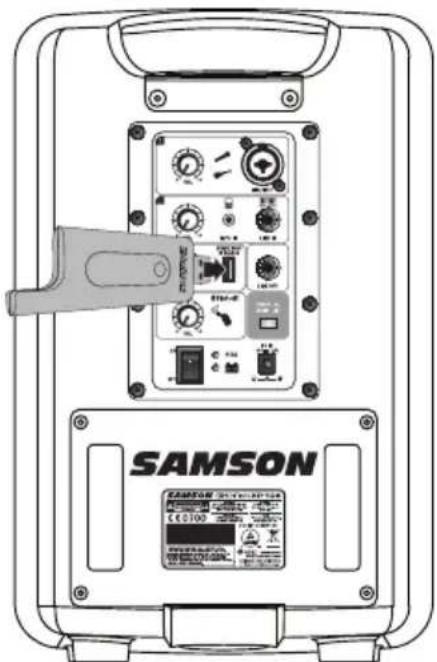

Quick Start - Kabelloses Stage XPD1 System

SAMSON C20100

Stecken Sie den RXD1 USB Receiver in die mit 2.4GHz WIRELESS bezeichnete Buchse.

Schalten Sie den WIRELESS LEVEL Regler des XP106 vollständig gegen den Uhrzeigersinn auf 0 und anschließend den Netzschalter des XP106 in die ON Position.

Klicken Sie auf den tragbaren Sender, lösen Sie die Schrauben im unteren Bereich des Mikrofons, indem Sie sie gegen den Uhrzeigersinn drehen. Legen Sie einen neuen Satz AA (LR6) Batterien in den Batteriehalter des Senders ein. Achten Sie dabei auf die gekennzeichnete Polarität. Setzen Sie anschließend die Abdeckung wieder auf..

Schalten Sie den Sender durch Halten des Hauptschalters ein; die Kontroll LED leuchtet gelb auf.

Quick Start - Kabelloses Stage XPD1 System

STATUS PAIR SAMSON

Wenn der tragbare Sender und der Empfänger nicht vorher miteinander verbunden worden sind, drücken und halten Sie die Taste am RXD1 Receiver für > 5 Sekunden, bis es beginnt zu blinken.

Sprechen oder singen Sie in das Mikrofon mit normaler Lautstärke, während Sie langsam den WIRELESS LEVEL über den Regler erhöhen, bis Sie die gewünschte Lautstärke erreicht haben.

Drücken und halten Sie den Hauptschalter des tragbaren Senders für > 5 Sekunden. Dies wird beide Komponenten den Pairing Modus schalten. Sobald der Empfänger und Sender miteinander kommunizieren und synchronisiert sind, werden die LEDs auf beide Einheiten konstant leuchten und die Geräte betriebsbereit sein.

Wenn Sie Verzerrung hören, prüfen Sie auf der Rückseite die PEAK LED. Wenn sie rot leuchtet, stellen das WIRELESS LEVEL am XP106 leiser, bis die LED nur noch gelegentlich und bei lauten Geräuschen aufleuchtet. Wenn Sie weiterhin Verzerrung hören, schrauben Sie den Mikrofon Körper ab und verwenden Sie den mitgelieferten Kunststoff-Schraubendreher, um den Verstärkungsregler im HXD1 Sender langsam gegen den Uhrzeigersinn zu drehen, bis die Verzerrungen verschwinden.

Wenn Sie umgekehrt ein schwach, rauschendes Signal bei der gewünschten Lautstärke hören (und der WIRELESS Regler am XP106 ganz im Uhrzeigersinn gedreht ist), verwenden Sie den mitgelieferten Plastik Schraubendreher, um den Verstärkungsregler am HXD1 Sender langsam im Uhrzeigersinn drehen, bis das Signal ein akzeptables Niveau erreicht hat.

Bedienelemente des tragbaren Stage HXD1 Senders

1. Status Indikator - Diese LED zeigt den Betriebsmodus an:

Bernstein Normaler Betrieb

Gelb blinkend Pairing / Batterie schwach

1. Haupt-/Pairing Schalter - Betätigen Sie ihn < 5 Sekunden, um das Gerät ein- oder auszuschalten. Betätigen Sie ihn > 5 Sekunden, um in den Pairing Modus zu schalten.
2. Batterieabdeckung - Schrauben Sie den Deckel des Batteriefachs ab und schieben zum öffnen Sie das Batteriefach des HXD1.
3. Batteriehalter - Öffnen Sie den Batteriehalter, indem die Lasche drücken und die Abdeckung anheben. Legen Sie hier zwei Standard AA (LR6) Batterien ein. Achten Sie dabei auf die markierte Plus- und Minus Polarisierung. Obwohl aufladbare Ni-Cad Batterien eingesetzt werden können, liefern diese nicht ausreichend Energie für mehr als vier Stunden. WARNUNG: Setzen Sie die

Batterie nicht umgekehrt ein; dies kann schwere Schäden am HXD1 verursachen und die Garantie wird dadurch ungültig.

SAMSON SAMSON ① ② ⑤ ⑥ ③ ④

1. Regler der Eingangsverstärkung - Dieser Regler stellt die

Eingangsempfindlichkeit des Senders ein. Dieser Regler für die Eingangsempfindlichkeit wurde werksseitig eingestellt, um einen optimalen Pegel für die spezielle Mikrofonkapsel zu ermöglichen, die mit dem Stage-XPD1 System zur Verfügung gestellt wird. Wir empfehlen, dass Sie dies nicht manuell anpassen. Falls dies jedoch erforderlich sein sollte, verwenden Sie den mitgelieferten Plastik Schraubendreher, um den Eingangspegel anzuheben oder zu senken.

Bedienelemente des Stage RXD1 Empfängers

1. USB Anschluss - Wird in die USB 2,4 GHz Wireless Buchse auf der Rückseite des XP106 eingesteckt. Der Empfänger kann auch direkt an einen USB Port des Computers angeschlossen werden. Er wird als ein USB Audio Gerät erkannt. Das Gerät schickt Audio Signale an das Gerät und wird über diesen Anschluss mit Strom versorgt.
2. PAIR Schalter - Betätigen Sie ihn > 5 Sekunden, um in den Pairing Modus zu schalten
3. STATUS Indikator - Diese LED zeigt den Betriebsmodus an:

Bernstein Normaler Betrieb
Gelb blinkend Pairing
Kein Licht	Nicht verbunden; Sender außerhalb der Reichweite; Kein Strom

Verwendung des LINE OUT Steckers

Daisy Chain Lautsprecher

Mit einem geschirmten Standard 1/4 Instrumentenkabel verbinden Sie den LINE OUT des XP106 mit dem Line Level Eingang des zweiten Aktivlautsprechers. Das XP106 wird eine Mischung aus allen Eingängen senden, einschließlich Bluetooth® Audio. Jeder Kanal LEVEL wird den entsprechenden Ausgangspegel an die LINE OUT Buchse steuern.

Verbinden von zwei XP106

Es ist einfach, zwei XP106s als ein System zu nutzen. Schließen Sie einfach jede Seite mit einem abgeschirmten Standard 1/4" Instrumentenkabel über die LINE OUT Buchse an der Rückseite eines jeden XP106 an. Beide Mischpulte und die Mikrofone oder Instrumente, die an jedes der einzelnen XP106 Systeme angeschlossen werden, sind nun auf beiden Lautsprechern zu hören.

Zusätzlicher (Aux) Line Eingang

An die LINE OUT Buchse lässt sich jede Line Level Eingangsquelle anschließen. Diese Eingabe muss keine Pegelsteuerung haben. Sie müssen also den Ausgangspegel des angeschlossenen Geräts nutzen, um den Pegel des Audio Signals an die XP106 zu regeln.

Verbindungen herstellen

MP3 abspielen, Tragbares Audio Mikrofon, Instrument*, Line Level Gerät Stage XPD1 Wireless System Instrument*, Keyboard, Drum Maschine SAMSON SAMSOS VERBUNDENES Bluetooth Device LINE OUT

*Es ist ein aktiver Vorverstärker notwendig, um akustische Instrumente mit dem XP106 zu verwenden.

XP106 Spezifikationen

Abgeg. Leistung ..... 100 watts

Frequenzgang ..... 75 Hz bis 15kHz +/-3dB

Mik/Instrument Eingang . . . XLR / 1/4" Kombi Anschluss

Line Eingang 14

Aux Eingang . . . . . . . . . 18 "

Wireless Eingang ..... USB

LEVEL Regler . . . . . . . Mic/Inst, Line/Aux, Wireless, Blutooth

Klang Einstellung ..... Sprache / Musik Schalter

Line Eingang / Ausgang . . . 14 " TS

Bluetooth . . . . . . . . . . Bluetooth 3.0, A2DP

Lautsprecher. . . . . . . . 6" Woofer + 1" Hochtöner

Eingebaute Batterie ..... 12V / 7.5AH, wieder aufladbar & versiegelt

Betrieb . . . . . . . . . . . . Bis zu 20 Stunden abhängig von den Betriebsbedingungen

Laden der Batterie . . . . . . Etwa 4-8 Stunden für eine einzelne Ladung

AC/DC Netzteil . . . . . . . SMPS AC100\~240V, 50\~60Hz/ DC18V-1.5A

Bauform . . . . . . . . . . . . Polypropylen, innen verstärkt

Gitter . . . . . . . . . . . . . Perforierter Stahlgrill, pulverbeschichtet

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3/8-Zoll Stange

Dimensionen (LxBxH) ..... 9.5" x 9" x 14.2"

240 mm x 230 mm x 360 mm

Gewicht ..... 16.3 lb

7.4 kg

Stage XPD1 Spezifikationen

Gleichzeitige ang. Systeme ..... 2

Sendebereich ..... 100' Sichtlinie

Sendefrequenz. . . . . . . . . . 2.404\~2.476GHZ

Modulationsart . . . . . . . . . GFSK

Audio Frequenzgang ..... 20HZ - 16KHZ

T.H.D . . . . . . . . . . . . . . <0.1% (bei 1KHz, -10dBu)

Signal Rausch Verhältnis ..... >85 dB

Betriebstemperatur ..... -10° \~ +60°

Stage HXD1

Mikrofon Element ..... Q6 Dynamische

RF Leistung .... <10 mW EIRP

Stromversorgung . . . . . . . . . Zwei AA (LR6) Alkaline Batterien

Batterie Lebensdauer ..... 20 Stunden

Abmessungen ..... 10.2" x ø2.1"

260 mm x ∅54 mm

Gewicht 0.5lb

218 g

Stage RXD1

Max. Analog Audio

Ausgangspegel ..... 0 dBu

Audio Ausgangsimpedanz . . . . . 100 KOhm

Betriebsspannung ..... 5V DC

Dimensionen (LxBxH) ..... 3.5" x 0.9" x .31"

89 mm x 23 mm x 8 mm

Gewicht 0.35 oz 10 g
