BEDIENUNGSANLEITUNG Expedition XP310w SAMSON

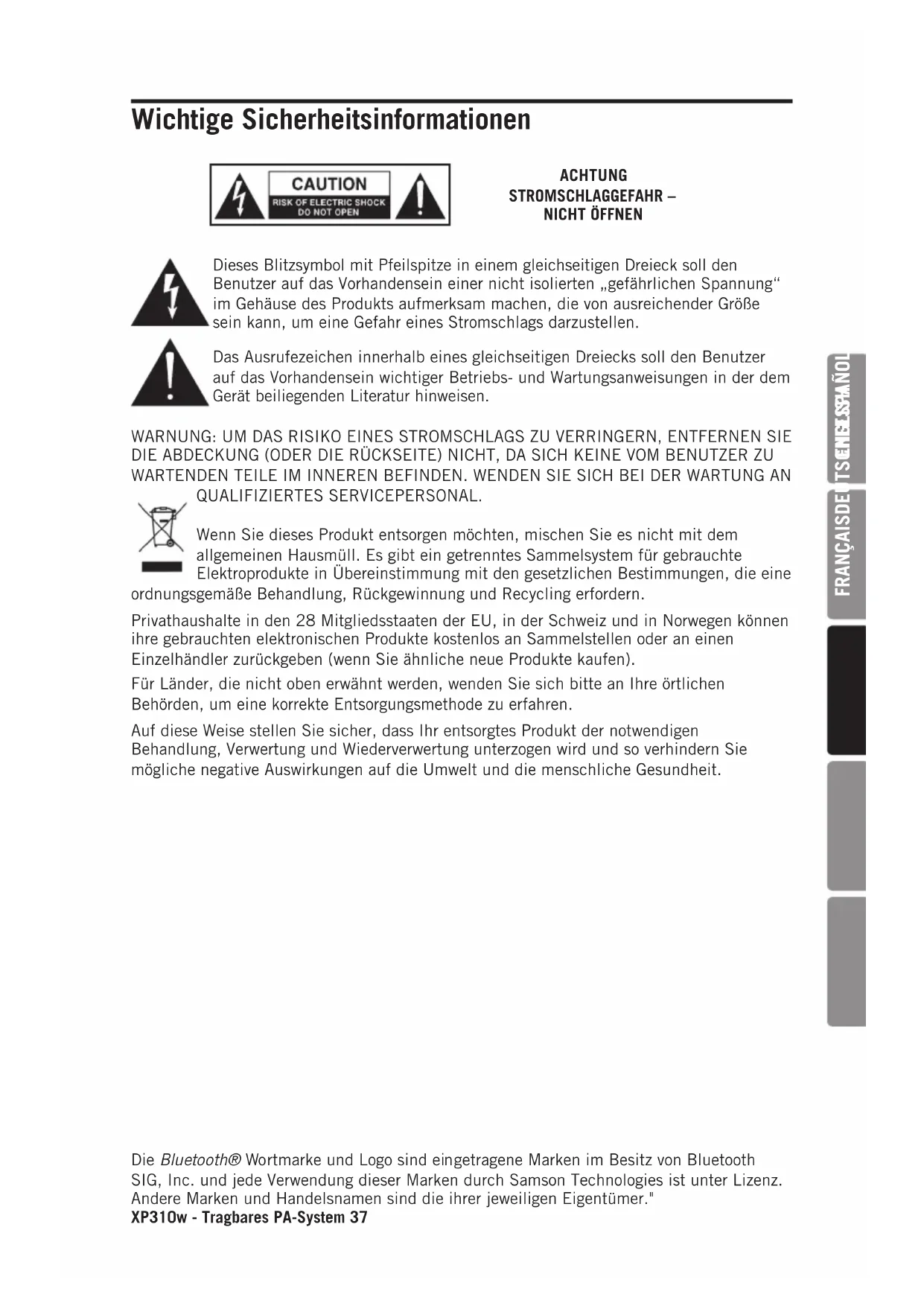

Wichtige Sicherheitsinformationen

ACHTUNG STROMSCHLAGGEGFAHR - NICTHTÖFFNEN

Dieses Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandsein einer nicht isolierten „gefährlichen Spannung" im Gehäuse des Produkts aufmerksam machen, die von ausreichender Höhe sein kann, um eine Gefahr eines Stromschlags darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandsein wichtiger Betriebs- und Wartungsanweisungen in der dem Gerät beiliegenden Literatur hinweisen.

WARNING: UM DAS RISIKO EINES STROMSCLAGS ZU VERRINGERN, ENTFERNEN SIE DIE ABDECKUNG (ODER DIE RÜCKSEITE) NICT, DA SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN BEFINDEN. WENDEN SIE SICH BEI DER WARTUNG AN QUALIFIZIERTES SERVICEPERSONAL.

Wenn Sie diesen Produkt entsorgen möchten, mischen Sie es nicht mit dem allgemeinen Hausmull. Es gibt ein getrenntes Sammelsystem für gebrachte Elektroprodukte in Übereinstimmung mit den gesetzlichen Bestimmungen, die eine s gemäß Behandlung, Rückgewinnung und Recycling erfordern.

Privathaushalte in den 28Mitgliedsstaaten der EU, in der Schweiz und in Norwegen konnen.
hre gebrauchten elektronischen Produkte kostenlos an Sammelstellen oder an einen Einzelhander zurückgeben (wenn Sie aahnliche neue Produkte kaufen).

Für Länder, die nicht oben erwähn werden, wenden Sie sichitte an ihre ortlichen Behörden, um eine korrekte Entsorgungsmethode zuethoden.

Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der notwendigen Behandlung, Verwertung und Wiederverwertung unterzogen wird und so verhindern Siemögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit.

Wichtige Sicherheitsinformationen

1. Lesen Sie diese Anleitung.
2. Bewahren Sie diese Anleitung auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
6. Nur mit einem trockenen Tuch reinigen.
7. Blockieren Sie keine Luftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Höhe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen.
9. Unterbrechen Sie den Sicherheitszweck des polarisierten oder geerdeten Steckers nicht. Ein polarisierter Stecker hat zwei Kontakte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Kontakte und einen dritten Erdungszapfen. Der breite Kontakt oder der dritte Zapfen sind für ihrer Sicherheit vorgesehen. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Schützen Sie das Netzkabel davon, betreten oder einklemmt zu werden, insbesondere an den Steckern, Steckdosen und an der Stelle, an der sie aus dem Gerät kommt.
11. Verwenden Sie nur vom Hersteller spezifizierte Aufsätze/Zubehörteile.
12. Nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkaufen Wagen, Ständer, Stativ, Halter oder Tisch verwenden. Wenn ein Wagen verwendet wird, ist beim Bewegen der Wagen/Gerätekombination Vorsicht geboten, um Verletzungen durch Umkippen zu vermeiden.
13. Ziehen Sie den Stecker des Geräts während eines Gewitters oder bei längerer Nichtbenutzung.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Personal. Ein Service ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, Regen oder Feuchtigkeit ausgesetzt waren, das Gerät nicht normal Funktioniert oder fallen gelassen wurde.
15. Dieses Gerätarf keinem Tropf- oder Spritzwasser ausgesetzt sein und es dürfen keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät gestellt werden.
16. Vorsicht - um einen Stromschlag zu vermeiden, stecken Sie den breiten Kontakt des Steckers vollständig ein.
    17.itte sorgen Si er eine gute Luftungsumgebung rund um das gesamte Gerat.
17. Um Verletzungen zu vermeiden, muss these Gerät gemäß der Montageanleitung sich am Stativ befestigt werden.
18. WARNUNG: Die Batterie (Batterie oder Batterien oder Batterienpack) darf keiner übermäßigen Hitze wie Sonnenschein, Feuer oder dergleichen ausgesetzt sein.
19. VORSICHT: Explosionsgefahr durch unsachgemäßen Batteriewechsel. Nur mit dem gleichen oder gleichwertigen Typ ersetzen.
20. WARNING: Der Netzstecker/Gerätestecker wird als Trennvorrichtung verwendet, die Trennvorrichtung muss leicht bedienbar bleiben.
21. Die Entsorgung der Batterie sollte unter Berücksichtigung von Umweltspekten und den örtlichen gesetzlichen Anforderungen erfolgen.
22. Es dürfen keine offenen Flammen, wie z.B. brennende Kerzen, auf das Gerät gestellt werden.

Wichtige Sicherheitsinformationen

FCC-Hinweis

1. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen:

(1) Dieses Geratarfkeine schädlichen Störungen verursachen.
(2) Dieses Gerät muss Störungen aufnehmen können, auch wenn sie unerwänschte Auswirkungen auf den Betrieb haben.

1. Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, konnten die Befugnis des Benutzers zum Betrieb des Geräts aufheben.

FCC-Erklärung

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Gerät erzeugt, gebraucht und kann Radiofrequenzen ausstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und benutzt wird, Funkkommunikationen beeinträchtigen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn these Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
• Vergroßern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an einen Handler oder einen erfahrenen Radio-/Fernsehtechniker.

HF-Warnhinweis

Das Gerät wurde nach den allgemeinen Anforderungen an die HF-Exposition bewertet. Das Gerät kann ohne Einschränkung im mobilen Einsatz eingesetzt werden.

Dieses Gerät entspricht dem RSS-310 von Industry Canada. Der Betrieb ist an die Bedingung geknüpf, dass these Gerät keine schädlichen Störungen verursacht.

Hiermit erklart Samson Technologies Corp., dass these Expedition XP310w den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Die Konformitätserklärung kann eingesehen werden unter: http://www.samsontech.com/site_media/support/manuals/XP310w_DOC.pdf

Einführung

Vielen Dank, dass Sie sich für das batteriebetriebene tragbare Soundsystem XP310w mit wireless Bluetooth®-Konnectivität entschieden haben. Das XP310w ist leicht und kompakt und verfügt über 300 Watt Leistung bei einem Gewicht von nur 12,4 kg, was es zu einer ausgezeichneten Ergänzung für jeder mobile Laufsprecheranwendung macht. Der interne wiederaufladbare Akku ermitteligt einen Dauereinsatz von bis zu 12 Stunden. Das XP310w kann auch mit Wechselstrom betriben werden (mit dem mitgelieferten Netzkabel). Der verriegelnde Teleskopgriff und die integrierten Räder machen das XP310w leicht zu transportieren.

Das XP310w ist eine komplette All-in-One-Lösung, die die Flexibilität eines vierkanaligem Mischers (mit Eingängen für Mikrofone und Line-Geräte), eines Line-Ausgangs zur Verbindung mehrerer Laatsprecher und eines Voiceover-Prioritäts-Ducking bietet. Für eine vollig ungebundene Performance beinhaltet das XP310w ein Samson Concert 88a Handheld Wireless System und einen zusätzlichen Slot, um ein zweites Concert 88a System hinzuzufügen. Es gibt auch einen USB-Stecker zum Hinzufügen eines Samson XPD Series Wireless Systems. Egal, ob Sie ein Soundsystem für den Einsatz im Freien, im Klassenzimmer, für Karaoke, für Präsentationen oder für Live-Musicuchen, das XP310w bietet qualitativ hochwertiges, tragbares Audio in einem kleinen, batterielosen Paket.

Wir empfehlen Ihnen, die folgenden Unterlagen sowie eine Kopie Ihr's Kaufbelegs aufzubewahren.

Seriennummer:

Kaufdatum:

Wenn Sie Fragen oder Anmerkungen zum XP310w tragbaren PA System oder anderen Produkten von Samson haben, zögern Sie nicht, uns unter [e-mail] zu kontaktieren.

Bei sachgemäß Pflege und Wartung wird Ihr XP310w tragbares PA-System weitere Jahre lang störungsfrei Funktionieren. Sollte Ihr XP310w tragbares PA-Systemjemals gewartet werden müssen, muss eine Rücksendenummer (RA-Nummer) eingeholt werden, bevor Sie Ihr Gerät zu Samson schicken. Ohne diese Nummer wird das Gerät nicht akzeptiert.itte besuchen Sie www.samsontech.com/ra für eine RA-Nummer vor dem Versand Ihres Gerätes.itte bewahren Sie die Originalverpackungsmaterialien auf und senden Sie das Gerät nach Möglichkeit im Originalkarton zurück. Wenn Ihr XP310w tragbares PA-System außerhalb der Vereinigten Staaten gekauft wurde, wenden Sie sich an ihren lokalen Handler.

Features

• 300 Watt, all-in-one tragbares PA-System mit einem Gewicht von 12,4kg
• 2-Wege Laufsprechergebnisse mit 25,4 cm Woofer und 2,5 cm Tweeter
• Internet wiederaufladbarer Lithium-Ionen-Akku für bis zu 12 Stunden Dauerbetrieb
• Bluetooth-Konnektivität zum Anschluss drahtloser Musikquellen
• Inklusive Concert 88a Handheld Frequency-agilem UHF Wireless System.
• Aufgesetzter 4-Kanaliger Mischer mit Mikrofon- und Line-Pegel-Eingängen
• Master Bass- und Höhen-EQ
  Variable Reverb-Steuerung fur Mikrofon- und drahtlose Eingänge
  Voiceover-Steuerung mit prioritärem Ducking
• Line Ausgang um mehrerer Systeme zu vernetzen
• USB-Wireless-Anschluss zur Verwendung mit Samson XPD Series USB Digital Wireless Systemen
• Verriegelbarer Teleskopgriff und leichtgangige Rollräder für einfachen Transport
• 35 mm Mastmontage Anschluss
• Zwei integrierte Mikrofonhalterungen zur Aufbewährung von kabellosen Mikrofonen

XP310w Mischer Beschriften

1. MASTER VOLUME -

Wird verwendet, um den Gesamtpegel des Laufsprechersystems zu regeln.
2. MASTER BASS - Regelt den Basston des gesamten Systems.
3. MASTER TREBLE - Regelt den Hochfrequenzton des gesamten Systems.
4. CH1 VOLUME - Regelt den Pegel des Mic/Line-Eingangs von Kanal 1.
5. LINE/MIC-Schalter-Stellt die Verstärkung des CH1-Eingangs fur ein Mikrofon oder ein Line Level Gerät ein.
6. CH1 Eingang - XLR-6,35 mm Eingang zum Anschluss eines Mikrofons oder eines Gerätes mit einem Line Level Signal.
7. CH2 VOLUME - Regelt den Pegel des Aux-Eingangs von Kanal 2.
8. AUX IN - Schlieben Sie ein Line-Pegel-Gerat über ein 3,5 mm Audiokabel an.
9. CH3 WIRELESS VOLUME - Regelt den Pegel der drahtlosen Concert 88a Mikrofonempfänger sowie des optionalen XPD USB Wireless Empfangers.
10. XPD WIRELESS Input - Schlieben Sie einen digitalen, drahtlitten Samson XPD USB Digitalempfänger an diesen Eingang an. Der drahtlose Empfänger wird vom XP310w mit Strom versorgt, so dass keine zusätzliche Stromversorgung erforderlich ist.
11. REVERB - Dieser Regler wird verwendet, um die Gesamtmenge des Reverbs einzustellen, der den Eingangskanäten von Kanal 1 und Kanal 3 (drahtlos) hinzugeführts wird.
12. BLUETOOTH® VOLUME - Regelt den Pegel des Bluetooth-Eingangs.
13. Kopplungstaste-Taste - Drücken Sie diese Taste, um den Kopplungsmodus zu aktivieren, um eine Verbindung zu einem Bluetooth-Audiogerat herzustellen.
14. Koppelanzeige - Zeigt den Bluetooth-Status des XP310w-Systems an.
15. LINE OUT - Line Level 6,35 mm Ausgangsstecker, um das XP310w mit dem Eingang eines anderen XP310w zu verbinden, um ein erweitertes Lautsprechersystem zu erstellen. Das LINE OUT-Signal liegt vor den MASTER VOLUME- und EQ-Reglern.
16. VOICEOVER EIN/AUS-Schalter - Schaltet den VOICEOVER-Effekt ein oder aus.
17. LOW BATTERY Anzeige - Diese LED leuchtet, wenn der XP310w Akku schwach ist. Wenn die Leuchtte leuchtet, wird empfohlen, das XP310w an eine Steckdose anzuschlieben.
18. Ladeanzeige - Wenn das XP310w angeschlossen ist und der Netzschalter auf die Position RECHARGE gestellt ist, leuchtet die Ladeanzeige während des Ladevorgangs rot. Nach Abschluss des Ladevorgangs erlischt die Anzeige.
19. POWER-Anzeige - Leuchtet grün, wenn sich der Netzschalter in der Position ON befindet.
20. Antennen - Die Antennenhalterungen erhögbaren eine vollständige Drehung für eine optimale Platzerung. Bei Verwendung des Concert 88a Drahtlossystems sollen den beide Antennen vertikal positioniert werden.

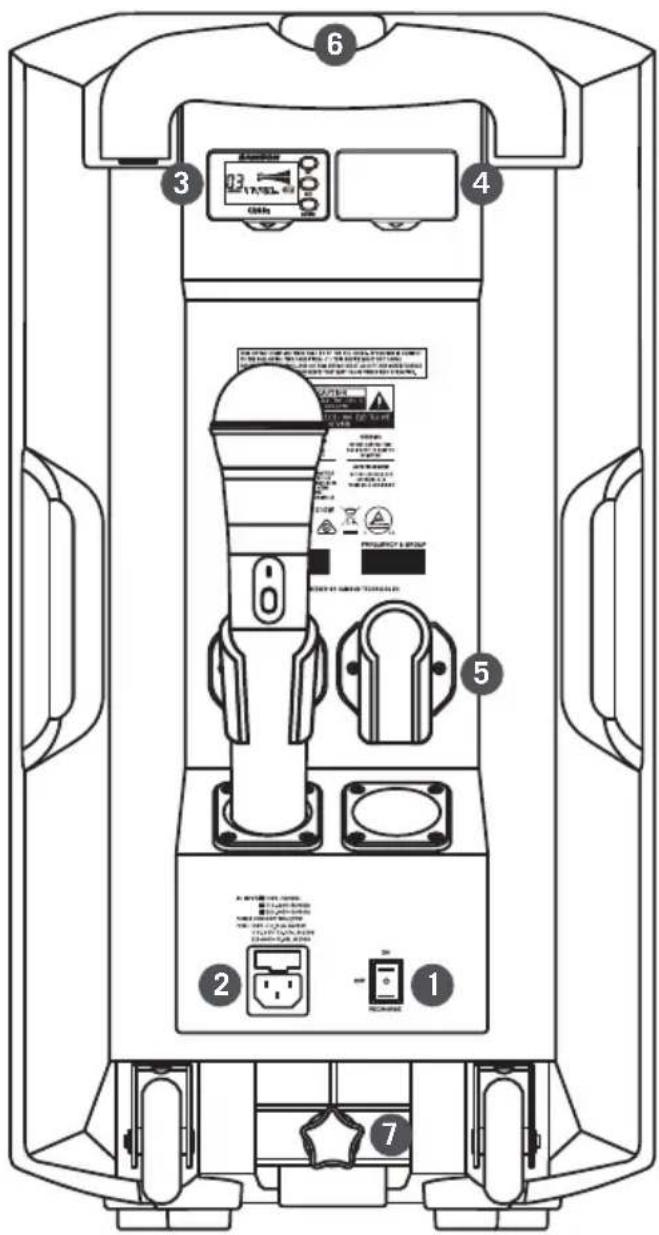

XP310w Rückwandbereiche

1. Netzschalter / Ladeschalter - Dieser Dreistellungsschalter wird verwendet, um das XP310w ein- und auszuschalten oder das System in den RECHARGE-Modus zu versetzen, um den internen Akku zu laden.
2. ACINPUT-Schlieben Sie hier das mitgelieferte Netzkabel an.

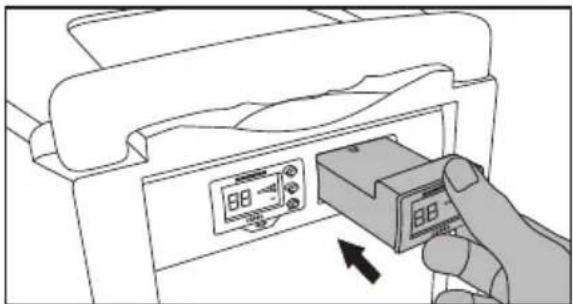

3. CR88a Empfänger - Enthaltener frequenzagiler drahtloser UHF-Empfänger.

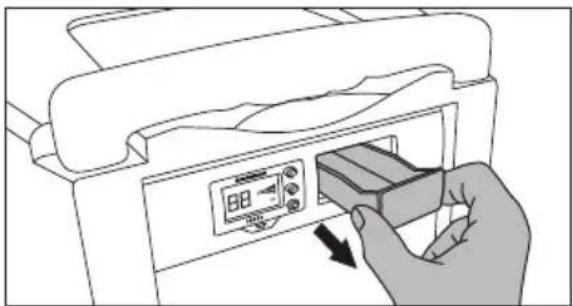

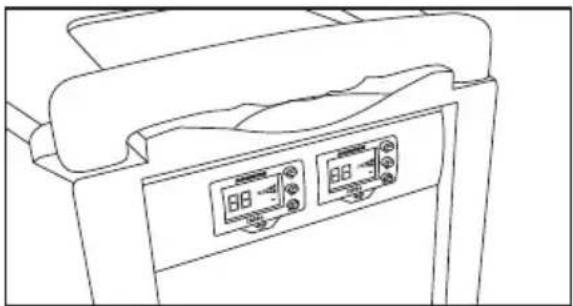

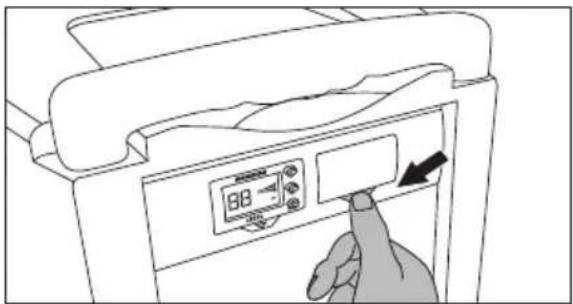

4. CR88a Empfängerabdeckung / -schlitz - Zusätzlicher Steckplatz zum Hinzufugen eines zusätzlichen drahtlosen Empfangers CR88a.
5. Mikrofonspeicher - Zwei Steckplatze zur Aufnahme von drahtlosen Handsendern.
6. Teleskopgriff - Drucken Sie die Taste und ziehen Sie sie nach oben, um den Teleskopgriff aussufahren.
7. Lautsprecher - 35 mm verriegelbare Ständerhalterung zum Aufstellen des XP310w auf einem Standard-Lautsprecherständer.

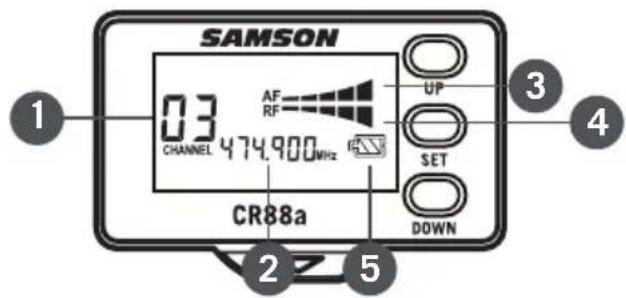

CR88a Empfängeranzeige

1. Kanal - Zeigt die ausgewählte Kanalnummer an.
2. Frequenz - Zeigt die Betriebsfrequenz des ausgewählten Kanals an.
3. Audiometer - Zeigt die Stärke des eingehenden Audiosignals an.
4. RF Signal-Meter - Zeigt die Stärke des eingehenden Funksignals an.
5. Batteriezustand des Senders - Zeigt den Batteriezustand des Senders an.

Verwendung des CR88a Empfängers

Auswahlen eines Kanals

1. Drücken Sie kurz die Tasten UP (1) & DOWN (2), um durch die verfügbaren Kanäle zu gelangen.
2. Halten Sie die Taste UP (1) 3 Sekunden lang gedrückt, um in den IR-Modus zu gelangen und den ausgewählten Kanal an den Sender zu senden.
3. Halten Sie die Taste UP (1) länger als 6 Sekunden gedrückt, um schnell durch die Kanäle zu wechseln. Sobald die Taste losgelassen wird, wechselt der Empfänger in den IR-Modus, um den ausgewählten Kanal an den Sender zu senden.
4. Halten Sie die Taste DOWN (2) 3 Sekunden lang gedrückt, um in den Scan-Modus zu gelangen. Der CR88a scantn durch die Betriebskanale und findet den optimalen Kanal. Nach Abschluss des Scannens wechselt der Empfänger in den IR-Modus, um den ausgewählten Kanal an den Sender zu senden.

Verwendung des CR88a Empfängers

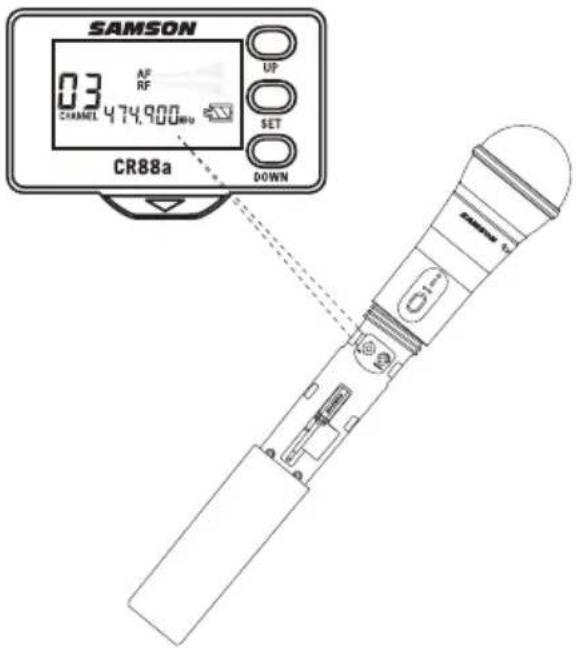

IR-Set

1. Halten Sie die Taste UP 3 Sekunden lang gedrückt, um in den IR-Modus zu gelangen und den ausgewählten Kanal an den Sender zu senden.
2. Positionieren Sie den Sender ca. 15-30 cm von der Vorderseite der CR88a Empfängeranzeige mit dem IR-Fenster des Senders (im Batteriefach gegenüber dem Empfänger).
3. Wenn die Übertragung des Betriebskanals abgeschlossen ist, empfängt der CR88a ein HF-Signal und das HF-Signalmessgerät leuchtet auf und zeigt an, dass es ein drahtloses Signal vom Sender empfangt.

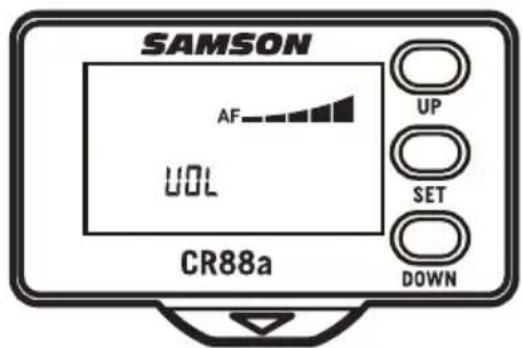

Einstellen der Empfängerluststärke

1. Drücken Sie kurz die SET-Taste, um in den Einstellmodus der Empfängerluststärke zu gelangen.
2. Drucken Sie die Taste UP, um den Ausgangspegel des Empfangers zu erhöhen.
3. Drücken Sie die Taste DOWN, um den Ausgangspegel des Empfangers zu verringern.

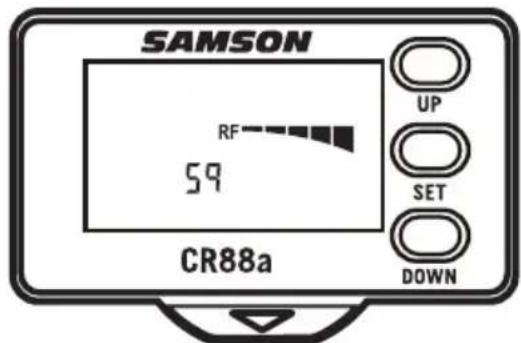

Einstellen der Raschspere

Rauschspere ist eine Funktion des Empfangers, der den Ton weiterleitet, wenn das gewünschte Radiosignal über dem Rauschschwellenwert liegt, und den Ton stumm schaltet, wenn das Radiosignal unter dem Schwellenwert liegt. Je hoher die Rauschspere-Einstellung,esto stärker muss das eingehende Signal sein,damit Sie es horen konnen.

Um den Rauschpegel einzustellen, platzieren Sie den wireless Sender in der großmöglichen Entfernung, die Sie erwarten, und stellen Sie den Rauschpegel so ein, bis er das Signal stumm schaltet. Stellen Sie dann den Rauschpegel wieder nach oben ein, bis das Signal des Funksenders ertont.

Der Rauschpegel sollte knapp über dem Hintergrundrauschen des Radiosignals eingestellt werden. Wenn die Rauschspere-Einstellung zu niedrig eingestellt ist, horen Sie statisches Rauschen durch den Empfänger, wenn der Sender ausgeschaltet oder außerhalb des Bereichs ist.

1. Drücken Sie zweiimal kurz die SET-Taste, um in den Rauschspere-Einstellmodus zu gelangen.
2. Drucken Sie die Taste UP, um den Rausch-Schwellenwert zu erhöhen.
3. Drücken Sie die Taste DOWN, um den Rausch-Schwellenwert zu verringn.

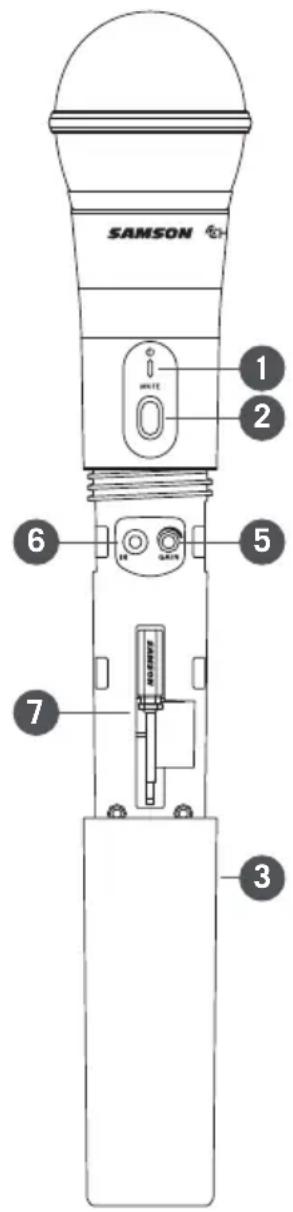

CH88 Handsender Beschreibung

GRÜN Normaler Betrieb

ROT Stummschaltung

GRÜN blinkend Schwache Batterie

1. Statusanzeige - Dieses LED zeit den Betriebsmodus an:
2. Power/Mute-Schalter - Halten Sie diese Taste gedrückt, um das Gerät ein- oder auszuschalten. Drücken und loslassen, um den Sender stumm zu schalten bzw. die Stummschaltung aufheben.
3. Batterieabdeckung - Schrauben Sie die Batterieabdeckung ab und schiben Sie sie nach unten, um das Batteriefach des CH88 zu öffnen.

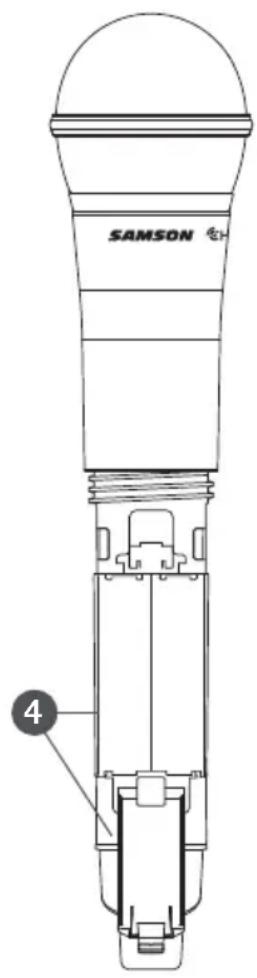

4. Batteriehalter - Offnen Sie den Batteriehalter, indem Sie die Lasche drücken und die Abdeckung anheiten. Legen Sie hier zwei Standard AA (LR6)-Batterien ein und achten Sie auf die Einhaltung der angegebenen Plus- und Minuspolmarkierungen. Obwohl wiederaufladbare Ni-Cad-Akkus verwendet werden können, liefern sie für mehr als vier Stunden keinen ausreichenden Strom. WARNING: Legen Sie die Batterien nicht ruckwärts ein, da dies zu schweren Schäden am CH88 führen kann und ihre Garantie erlischt.
5. Eingangsverständkungsregler - Dieder Regler stellt die Eingangsempfindlichkeit des Senders ein. Für eine optimale Leistung stellen Sie den Eingangsverständkungsregler mit dem mitgelieferten Schraubenzieher so ein, dass alle CR88a AF-Indikatoren bei hohen Pegeln leuchten, und drehen Sie den Regler dann herunter, bis die letzte Anzeige nur bei Audiospitzen leuchtet.
6. IR-Objektiv - Dieses Fenster wird verwendet, um das Infrarotsignal zu erfassen, das vom CR88a während des IR-SET gesendet wird, um den Sender zu kanalisieren. Der Batteriefachdeckel muss geöffnet sein und die IR-Linse zum Empfänger zeigen, um den ausgewählten Kanal zu laden.
7. Schraubenzieher - Entwicklung für die Verwendung bei der Einstellung des CH88 Eingangsverständkungsreglers.

Schnellstart

1. Stellen Sie den Netzschalter XP310w auf die Position OFF und drehen Sie alle LEVEL-Regler gegen den Uhrzeigersinn auf 0.

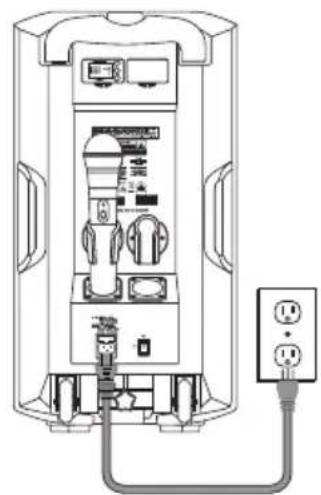

2. Wenn eine Steckdose vorhanden ist, schreiben Sie das mitgelieferte Netzkabel an den AC-Eingang des Laufsprechers an und stecken Sie es in eine Steckdose.
3. Stellen Sie den Netzschalter XP310w auf die Position ON.
4. SchlieBen Sie ihre Audiquellen an.
5. Drehen Sie den MASTER VOLUME-Regler auf und stellen Sie die Eingangspegel ein, indem Sie die folgenden Schritte ausführten.

Herstellen von Verbindungen

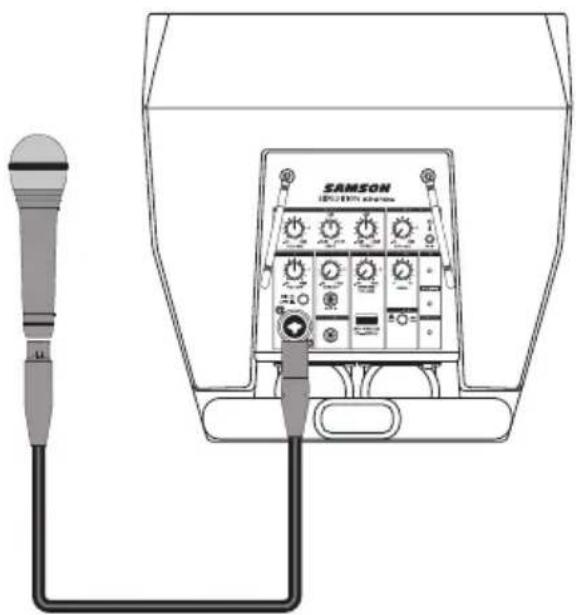

Kanal 1 (Mikrofon-/Line-Eingang)

1. Schlieben Sie ein Mikrofon mit einem handelsüblichen XLR-Kabel oder einem Line-Pegel-Gerät mit einem 6,35 mm-Instrumentenkabel an.
2. Wenn Sie ein Mikrofon anschlieben, stellen Sie den Schalter LINE/MIC auf die Position Down (MIC).Wenn Sie ein Line-Pegel-Gerat anschlieben,stellen Sie den LINE/MIC-Schalter auf die Position Up (LINE).
3. Wahrend Sie in das Mikrofon sprechen oder Musik von einer Line-Pegel-Audioquelle wiedergeben, erhöhen Sie langsam den Kanal CH1 VOLUME-Regler, bis Sie den gewünschten Pegel erreicht haben. Hinweis: Wenn Sie den Eingang Kanal 1 nicht verwenden, drehen Sie den VOLUME-Regler ganz nach unten, um unerwänschte Gerausche zu vermeiden.

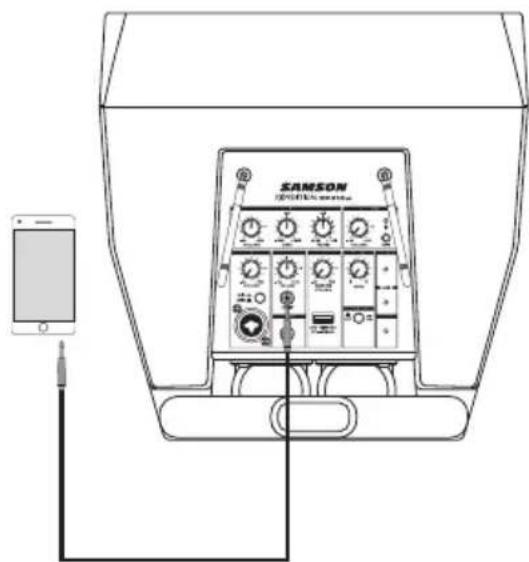

Kanal 2 (Aux-Eingang)

1. SchlieBen Sie ein Line-Level-Gerät mit einem 3,5 mm Instrumentenkabel an.
2. Wahrend Sie Musik von einer Line-Pegel-Audioquelle wiedergeben, erhöhen Sie langsam den Kanal CH2 VOLUME-Regler, bis Sie den gewünschten Pegel erreicht haben.

Schnellstart

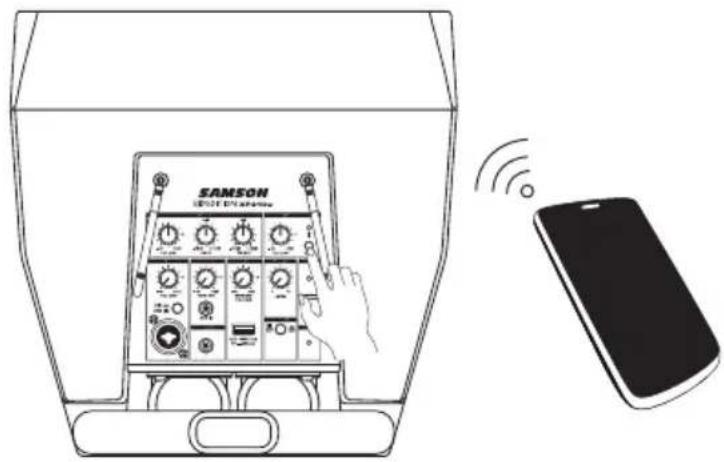

Bluetooth®

1. Drehen Sie den BLUETOOTH VOLUME-Regler gegen den Uhrzeigersinn auf O.

2. Wenn das XP310w und Ihr Bluetooth-Gerät eingeschaltet sind, drücken Sie die PAIR-Taste auf der Rückseite des XP310w, um den Laufsprecher sightbar zu machen. Die Bluetooth-Anzeige blinkt langsam blau.

3. Stellen Sie in den Einstellungen Ihres Bluetooth-Geräts ein, dass verfügbare Geräte "erkannt" werden.

4. Wahlen Sie in der Liste der Bluetooth-Geräte das Gerät "Samson BLUETOOTH" aus.

5. Wenn Ihr Gerät nach einem Hauptschluss fragt, geben Sie die Ziffern 0000 (vier Nullen) ein und drücken Sie OK. Einige Geräte können Sie auch auffordern, die Verbindung zu akzeptieren.

6. Der Laufsprecher XP310w zeigt an, dass die Kopplung abgeschlossen ist, wenn die Anzeige konstant blau leuchtet. Sie können nun Audio von ihrem Gerät auf die Laufsprecher XP310w streamen.

7. Wenn der Lautstärkeregler Ihres Bluetooth-Geräts aufgedreht ist, spielen Sie Musik ab und drehen Sie den XP310w BLUETOOTH VOLUME Regler langsam auf, bis Sie den gewündsten Pegel erreicht haben.

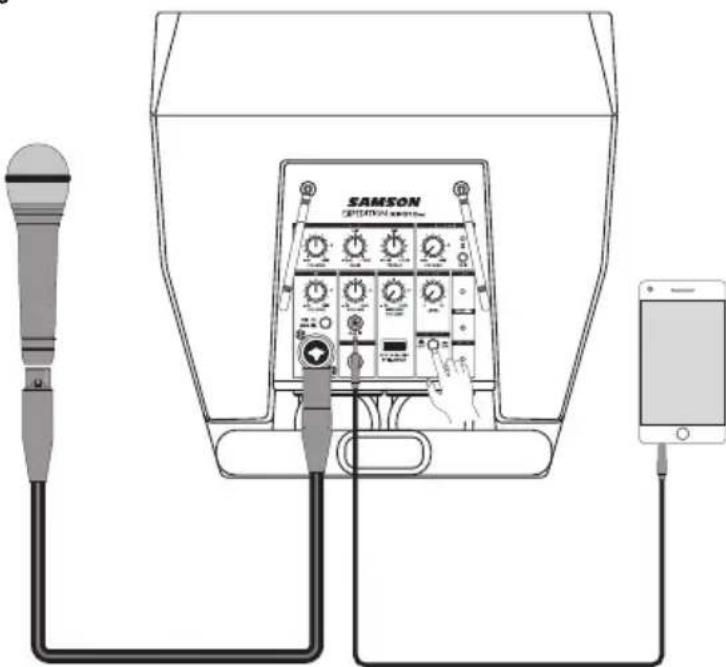

Verwendung des Voiceover-Schalters

Der XP310w Voiceover Effekt ist ein ausgeklugeltes Musik- und Pagingsystem, bei dem die Hintergrundmusik automatisch niedriger wird, wenn eine Ansage gemacht wird. Der Ducker kann mit einem Ton arbeiten, der von einem der drahtgebundenen oder drahtlosen Mikrofoneingänge kommt. Wenn der VOICEOVER-Schalter gedrückt wird, wenn ein Signal am Mikrofoneingang von Kanal 1, an den drahtlosen Eingängen von Concert 88a oder am drahtlosen XPD-Eingang anliegt, werden der Leitungspegeleingang von Kanal 2 und der Bluetooth-Audioeingang automatisch abgesenkt.

Sobald kein Eingang an den

Mikrofon- und drahtlosen Mikrofoneingangen vorhanden ist, kehren der Line-Pegel-Eingang und der Bluetooth-Audioeingang zu ihren normalen Werten zurück.

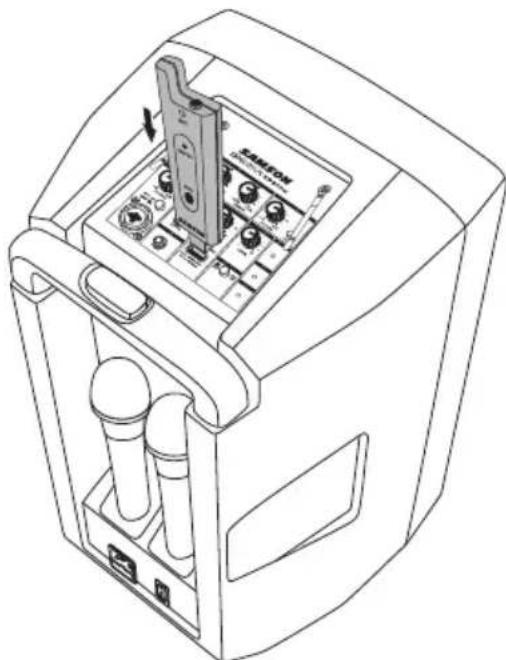

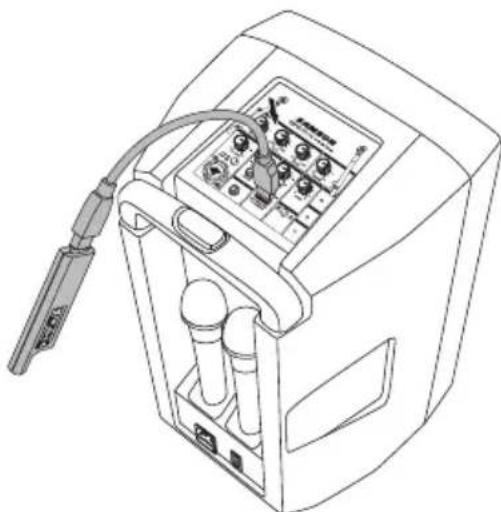

Samson XPD Wireless anschließen

Die folgenden Schritte beschreiben den Anschluss eines digitalen Samson XPD2 USB-Digitalfunksystems (separatehaltlich) an Ihr XP310w.

1. Schlieben Sie den RXD2 USB-Empfänger direkt an einen der USB-Stecker auf der Rückseite des XP310w an (Abbildung 1) oder verwenden Sie das mitgelieferte USB-Veränderungskabel (Abbildung 2).

2. Legen Sie einen neuen Satz AA (LR6)-Batterien in den Batteriehalter des Senders ein und achten Sie damit auf die Polaritätsmarkierungen.

3. Drehen Sie den Lautstärkeregler von Kanal 3 Wireless vollständig gegen den Uhrzeigersinn und schalten Sie dann das XP310w in die Position ON.

4. Schalten Sie den Handsender HXD1 oder den Taschensender PXD1 durch Drücken und Halten des Netzschalters ein; die Anzeige-LED leuchtet gelb.

5. Wenn Sender und Empfänger nicht zuvor gekoppelt wurden, halten Sie die Taste am RXD2-Empfänger >5 Sekunden lang gedrückt, bis sie zu blinken beginnnt. Halten Sie die Ein-/ Aus-Taste am Sender gedrückt, bis die LED-Anzeigen an beiden Geräten konstant leuchten und damit anziegen, dass Empfänger und Sender gekoppelt und betriebsbereit sind.

6. Sprechen oder singen Sie in das Mikrofon mit normaler Lautstärke und erhöhen Sie den Canal 3 Wireless Volume Regler am XP310w, bis die gewünschte Lautstärke erreicht ist.

7. Wenn Sie Verzerrungen horen, schalten Sie die Kanal 3 Wireless Volume am XP310w herunter. Wenn die Verzerrung immer noch hörbar ist, drehen Sie den Verstärkungsregler im Sender HXD1 mit dem mitgelieferten Schraubenzieher langsam gegen den Uhrzeigersinn, bis die Verzerrung verschwindet. Umgekehrt, wenn Sie ein schwaches, verrauschtes Signal bei der gewünschten Lautstarke horen und der drahtlose Pegelsteller des XP310w auf Maximum eingestellt ist, drehen Sie den Verstärkungsregler im HXD1-Sender mit dem Schraubenzieher langsam im Uhrzeigersinn, bis das Signal einen akzeptablen Pegel erreicht.

Abbildung 1

Abbildung 2

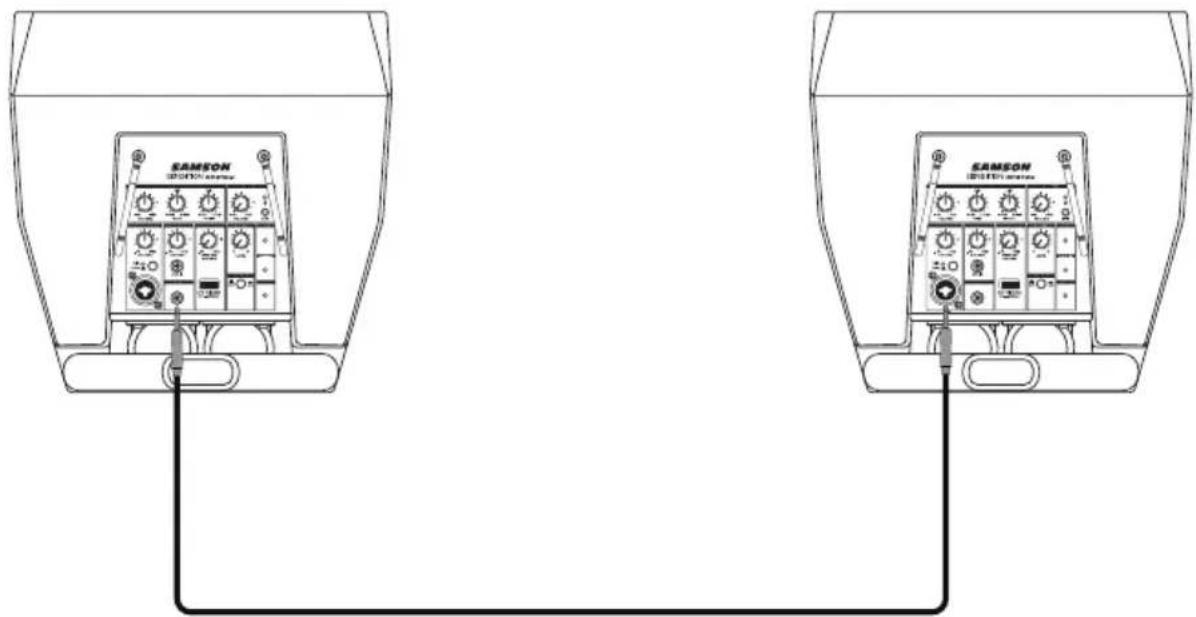

Verwendung des LINE OUT-Stecker

Der XP310w LINE OUT-Anschluss ermöglicht es Ohnen, das XP310w mit jedem Aktivlautsprecher zu verbinden, um Ihr System zu erweitern oder zwei XP310w-Systeme miteinander zu verbinden, um die Lautsprecher zu verketten.

SchlieBen Sie den LINE OUT am XP310w über ein standardmabig abgeschirmtes 6,35 mm-Instrumentenkabel an einen Line-Pegel-Eingang eines zweiten Aktivlautsprechers an. Das XP310w sendet einen Mix aus allen Eingangen, einschließlich Bluetooth®-Audio. Jege Kanal VOLUME steuert den entsprechenden Ausgangspiegel am LINE OUT-Stecker

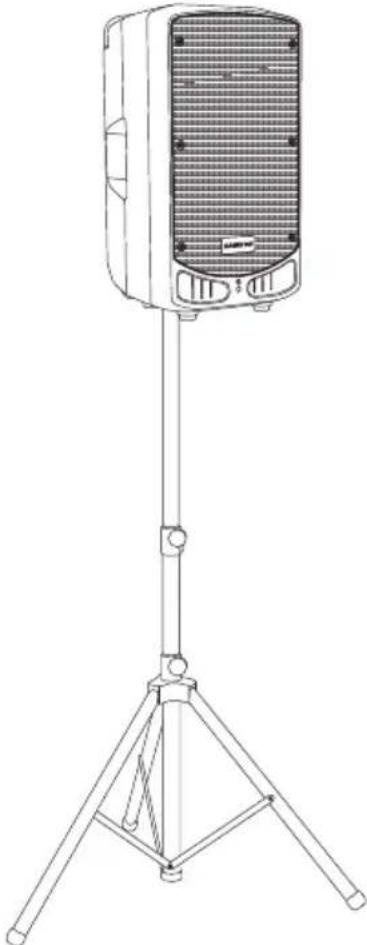

Verwendung eines Laufsprecherstanders

Das XP310w beinhaltet einen 35 mm Mastmontage Anschluss auf der Unterseite des Schrankes. Dies passt zu einem Standard 35 mm Laufsprecherstandner. Für eine maximale Reichweite bei Verwendung eines Laufsprecherstanders sollte der Laufsprecher über die Köfe des horenden Publikums gehoten werden.

Achten Sie beim Aufstellen des Laufsprechers auf einem Stativ darauf, dass er sich auf einer ebenen Flüche befindet und nicht umkippt. Verwenden Sie einen Ständer, der für einen Laufsprecher mit einem Mindestgewicht von 13,6 kg ausgelegt ist.

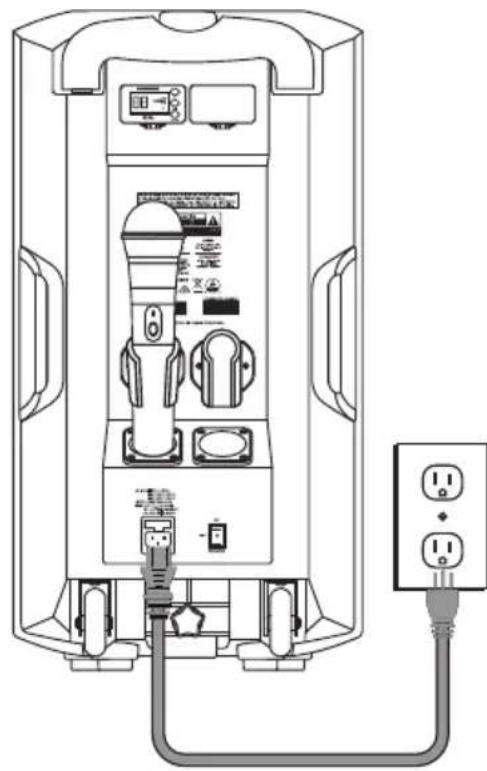

Aufladen des Akkus

Das XP310w verfügbar über einen internen, wiederaufladbaren Akku, der mit voller Ladung bis zu 12 Stunden Dauerbetrieb ermöglich. Auch wenn das System bei der ersten Entnahme aus der Box eine gewisse Ladung haben kann, wird empfohlen, Ihr XP310w vor der ersten Benutzung des Systems vollständig aufzuladen.

Zum Aufladen des Akkus:

1. SchlieBen Sie das XP310w mit dem mitgelieferten Netzkabel an eine Steckdose an.
2. Stellen Sie den Netzschalter auf die Position "RECHARGE".
3. Wahrend des Ladevorgangs leuchtet die Ladeanzeige rot.
4. Halten Sie das System angeschlossen, bis die Ladeanzeige grün leuchtet, was anzeigt, dass der Akku vollständig geladen ist.

Wenn Sie feststellen, dass sich die Betriebszeit des XP310w auch nach dem vollständigen Laden deutlich verkurzt ist, sollte der Akku ausgetauscht werden. Wenden Sie sich für eine Ersatzbatterie an den Samson-Kundendienst oder ihren ortlichen Handler.

Ein Warnhinweis, dass Batterien (Akkupack oder eingebaute Batterien) nicht übermäßiger Hitze wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden dürfen. VORSICHT: Explosionsgefahr durch unsachgemäßen Batteriewechsel. Nur mit dem gleichen oder gleichwertigen Typ ersetzen. Es sollte auf die Umweltaspekte der Batterieentsorgung hingewiesen werden.

Installation des CR88a Empfängers

Das XP310w wird mit einem CR88a-Empfänger gefelft. Sie können dem System einen zusätzlichen CR88a-Empfänger hinzufugen. Führten Sie diese Schritte aus, um den Empfänger zu installieren.

1. Schalten Sie das XP310w „POWER aus" und setzen Sie das Netzkabel getrennt, bis der Installationsvorgang abgeschlossen ist.
2. Drücken Sie die Taste mit dem Pfeil unter dem leeren Empfängerfeld, bis das Feld Herausspringt (mölicherweise müssen Sie ein nicht markierendes Werkzeug verwenden).
3. Entfernen Sie das Blindblech, indem Sie sie aus dem XP310w herausschieben.
4. Richten Sie das CR88a-Modul mit dem offenen Steckplatz aus und schieben Sie das Modul hinein, bis es vollständig im XP310w sitzt.

Hinweis: Bei der Verwendung mehrerer Systeme muss jeder System auf einen anderen Betriebskanal eingestellt werden.

Technische Daten

Ausgangsleistung 300 Watt (Spitzenwert)

Lautsprecher 25,4,cm Woofer +2,5 cm Tweeter

Frequenzgang 50Hz-18kHz (-3dB)

Mikrofon/Line-Eingang XLR-6,35 mm Kombi

Aux-Eingang 3,5 mm Aux-Eingang

Kabelloser Eingang USB wireless

Ausgange 6,35 mm Line

Klangregelung Master Bass & Hohen EQ

Arbeitsfrequenz 2,402 GHz ~ 2,480 GHz

HF-Leistung <10mW

Akkulaufzeit Bis zu 12 Stunden durch integriertes Li-Ion

Akkuladung 4-6 Stunden

Netzteil AC:100-120V/220-220-240V, 50~60Hz

Konstruktion Polypropylen

Grill Lochblechrost, pulverbeschichtet

Montage Integrierter 35mm Mastmontage Anschluss

Drahtloser Empfänger Samson CR88a

Drahtlose Empfindlichkeit -100 dBm / 30 dB sinad

Kabellose Bildunterrückung >50 dB

Kabelloser Arbeitsbereich 100' (30m) Sichtlinie

Betriebstemperatur -10°C ~ +40°C

Abmessungen (LxTxH) 310 mm x 310mm x 560mm

12.25" x 12.25" x 22

Gewicht 12.5kg / 27.5lb

CH88 Handsender

Mikrofonelement dynamisch

Eingangsverständkungsbereich 28 dB

HF-Leistung 10 mW EIRP

Leistungsbedarf Zwei AA (LR6) Alkali-Batterien

Akkulaufzeit 8 Stunden

Abmessungen (Hx0) 260 mm x 54 mm

10.23" x 2.1"

Gewicht 218 g / 0.48 lb

Konzert 88a Betriebsbänder und Frequenzbereiche

Band Frequenzbereich
Ka 470-494	MHz
Da 542-566	MHz
IL* 794-806	MHz
B* 806-810	MHz
G* 863-865	MHz

• Nicht für den Einsatz in den USA und Kanada geeignet.

Europäischer Frequenzbetrieb

Hinweis: Dieses Gerät ist für professionelle Music- und ähnliche Anwendungen bestimmt und kann auf einigen Frequenzen betrieben werden, die in ihrer Region nicht zugelassen sind.itte wenden Sie sich an ihre nationale Behörde, um Informationen über zugelassene Frequenzen fur drahtlose Mikrofonprodukte in ihrer Region zu erhalten.

Band	Frequenzbereich	EU-Länderkennzeichen	Hinweis
Ka	470-494 MHz	BEI, SEI, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IST, DH, ES, LV, LT, LU, MT, NL, NEIN, PL, PT, RO, SK, SI, ES, SE, CH, UK
D**	542-566 MHz
IL**	794-806 MHz		Für den Einsatz in Israel
B**	806-810 MHz		Für den Einsatz in Japan
G	863-865 MHz	BEI, SEI, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IST, DH, ES, LV, LT, LU, MT, NL, NEIN, PL, PT, RO, SK, SI, ES, SE, CH, UK	Lizenzfrei

** Nicht fur die Verwendung in der EU geeignet.
a Lizenzierung: Beachten Sie, dass in bestimmten Bereichen eine behördliche Genehmigung zum Betrieb these Geräts erforderlich sein kann. Erkundigen Sie sich bei ihrer nationalen Behörde nach möglichen Anforderungen. Die Lizenzierung von drahtlosen Mikrofonen von Samson liegt in der Verantwortung des Benutzers, und die Lizenzierbarkeit hängt von der Klassifizierung und Anwendung des Benutzers sowie von der gewählten Frequenz ab.
