MANUALE UTENTE MD2 Pro SAMSON

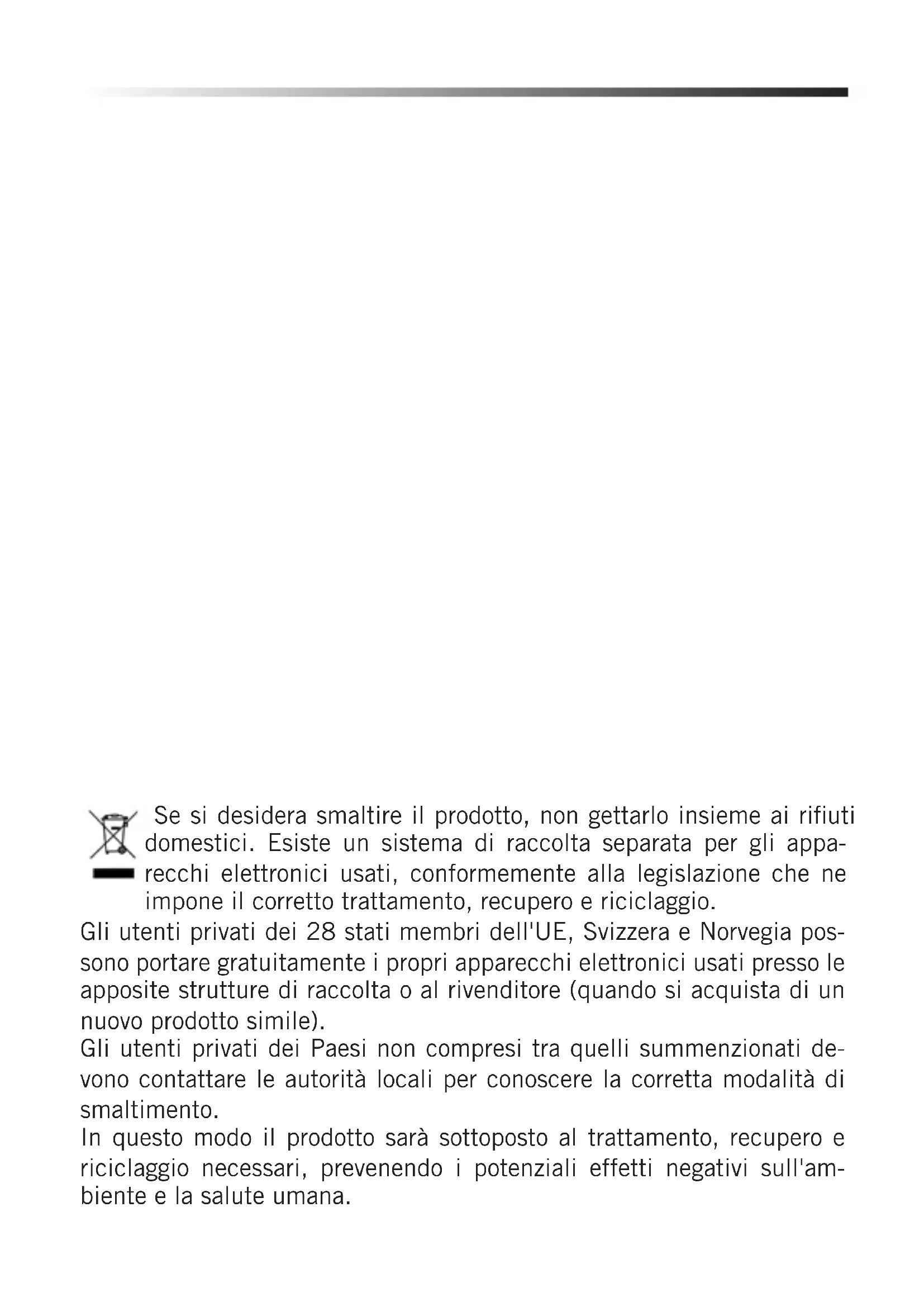

Se si desidera smaltire il prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta separata per gli apparecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio.

Gli utenti privati dei 28 stati membri dell'UE, Svizzera e Norvegia possono portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di un nuovo prodotto simile).

Gli utenti privati dei Paesi non compresi tra quelli summenzionati devono contattare le autorità locali per conoscere la corretta modalità di smaltimento.

In questo modo il prodotto sarà sottoposto al trattamento, recupero e riciclaggio necessari, prevenendo i potenziali effetti negativi sull'ambiente e la salute umana.

Introduzione

Una DI box converte i segnali ad alta impedenza sbilanciati in segnali a bassa impedenza bilanciati, permettendo di collegare l'audio all'uscita microfono di un mixer. Le DI box S-Max di Samson combinano una circuiteria audio di alta qualità e una struttura robusta per offrire collegamenti audio impeccabili sia live che in studio. La DI box stereo passiva professionale MD2 Pro di Samson offre diverse soluzioni DI per esibizioni dal vivo e registrazioni. È possibile collegare qualsiasi sorgente audio: tastiere, drum machine, mixer, chitarre e processori di segnali outboard.

È dotata di due trasformatori schermati STLX Faraday che offrono una risposta in frequenza estesa e una distorsione estremamente bassa eliminando hum e interferenze RF. L'uscita bilanciata della MD2 Pro fornisce un segnale nitido, meno suscettibile al rumore rispetto a un cavo sbilanciato e permettendo l'uso di cavi più lunghi. Un altro vantaggio di un collegamento bilanciato è il CMR (reiezione di modo comune), che elimina le interferenze (hum e rumori di fondo) lasciando inalterato il segnale originale.

I jack THRU permettono di ricevere il segnale in ingresso e trasferirlo a un amplificatore o un monitor senza incidere sul suono originale. Ciò elimina la necessità di microfonare l'amplificatore per chitarra, preferibile in molti casi e in particolare perché sempre più artisti usano monitor in-ear. L'interruttore Stereo/Mono combina i due canali di ingresso se il numero di canali audio è scarso.

Seguendo le istruzioni per la cura e la manutenzione, la MD2 Pro funzionerà senza problemi per diversi anni. Per eventuali interventi di assistenza sulla DI box, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Contattare Samson al numero 1–800–3SAMSON (1–800–372–6766) per ottenere un numero RA prima di inviare il prodotto. Se la DI box è stata acquistata fuori dagli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.

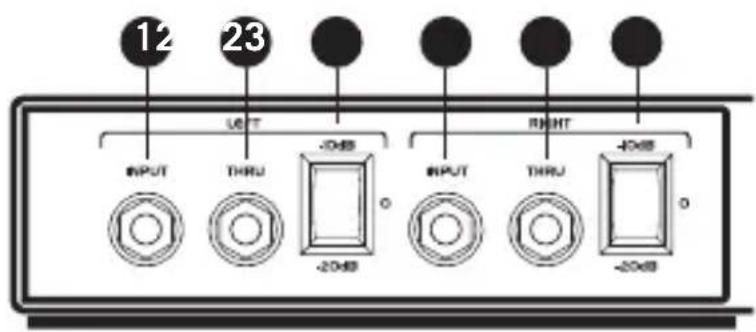

Descrizione

1. Jack INPUT – Jack di ingresso da 1/4" ad alta impedenza per collegare strumenti o segnali di linea.
2. Jack THRU – Uscite da 1/4" per inviare il segnale in ingresso a un monitor o amplificatore da palco.
3. Interruttore di smorzamento -10 dB / -20 dB – Quando è premuto, il livello in ingresso è attenuato di 10 dB o 20 dB per evitare distorsioni o durante il collegamento di segnali a livello altoparlante.
4. Interruttore STEREO/MONO – Quando l'interruttore è in posizione STEREO, ogni ingresso è inviato all'uscita corrispondente. In posizione MONO, il segnale di ingresso sinistro e destro sono sommati e inviati a entrambi i jack di uscita sinistro e destro.
5. Interruttori GROUND LIFT – Quando l'interruttore è premuto, il collegamento a massa (schermatura) è disattivo.
6. Jack BALANCED OUTPUT – Connettori XLR maschio a bassa impedenza.

Configurazione

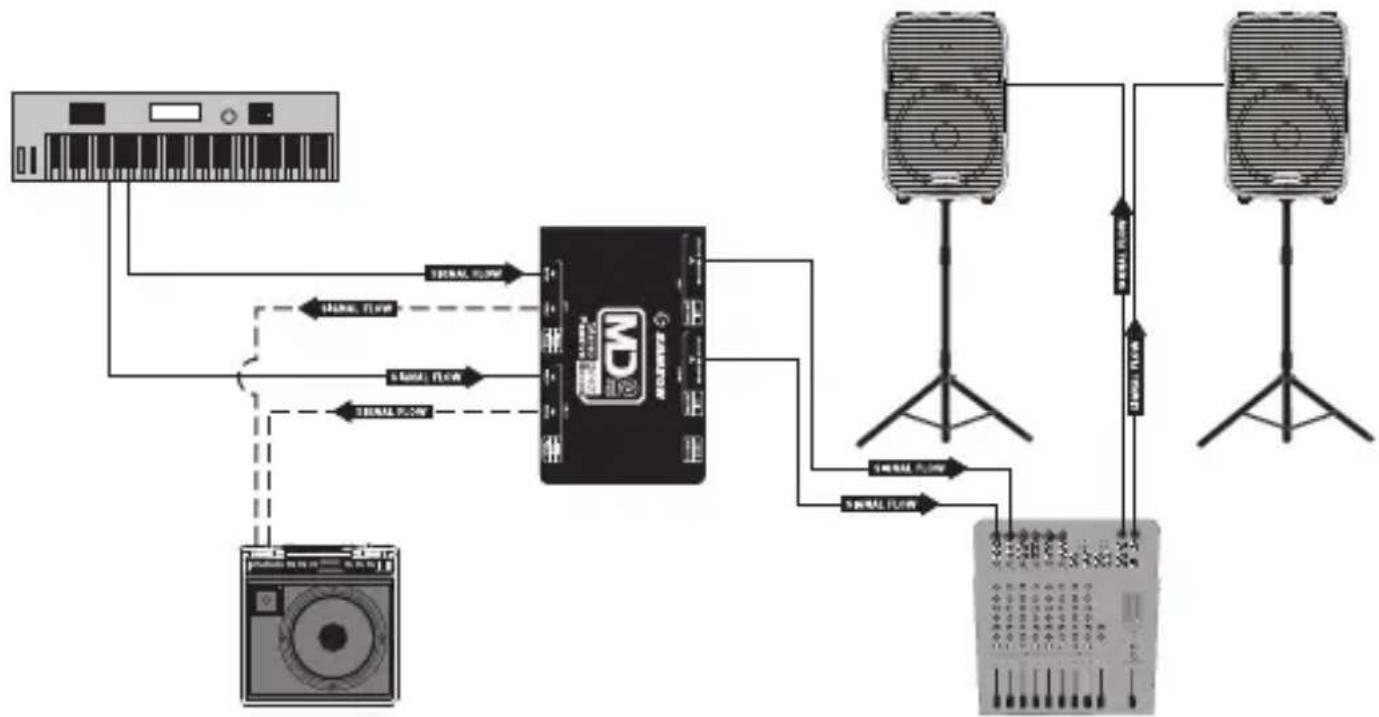

La MD2 Pro è molto utile sul palco o in studio per collegare sorgenti audio sbilanciate o strumenti con pickup. Grazie alla MD2 Pro, il se-gnale può essere inviato nitidamente su lunghe distanze, beneficiando al contempo di basso rumore e reiezione di modo comune forniti dall'u-scita bilanciata a basso livello. Il diagramma seguente mostra un tipico collegamento tra una tastiera stereo, un amplificatore per tastiera e un impianto PA.

• Impostare i controlli del volume del proprio sistema audio in posizione di spegnimento.
• Collegare lo strumento o un'altra sorgente audio ai jack INPUT della MD2 Pro.
• Collegare le uscite THRU a un altoparlante monitor o a un sub-mixer.
• Collegare i jack BALANCED OUTPUT agli ingressi microfono di un mixer o un altro dispositivo audio.
• Aumentare il volume del sistema audio sul livello appropriato.
• In caso di hum o rumori di fondo, impostare l'interruttore GROUND LIFT in posizione LIFT.
• In caso di distorsione, impostare l'interruttore di smorzamento in posizione -10 dB o -20 dB. Potrebbe essere necessario regolare il livello in ingresso del mixer per controbilanciare il segnale attenuato.

Specifiche tecniche

Tipo DI box stereo passiva

Risposta in frequenza Da 18 Hz a 40 kHz ±0,1 dB

Ingresso max. +20 dBu 0,35% THD

Gamma dinamica >100 dB all'uscita bilanciata

Rumore -117 dB

Distorsione armonica totale <0,03% da 20 Hz a 40 kHz

Impedenza di ingresso 400 kΩ (interruttore in posizione Stereo) >10 k (interruttore in posizione Mono)

Impedenza di uscita 250 Ω ±20%

Trasformatori Due trasformatori schermati STLX Faraday

Rapporto trasformatore 15:1

Interruttore di smorzamento

in ingresso 0 dB, -10 dB, -20 dB

Interruttore Ground Lift Scollega il pin-1 del connettore XLR (uscita)

Interruttore Stereo/Mono Somma gli ingressi stereo su entrambe le uscite

Connettori Jack fono da 1/4", XLR sbilanciato (ingresso e Thru), bilanciato (uscita)

Struttura Chassis in acciaio calibro 14

Dimensioni 6,1" x 3.38" x 1.92"

155 mm x 100 mm x 49 mm

Peso 2.08lb

946 g

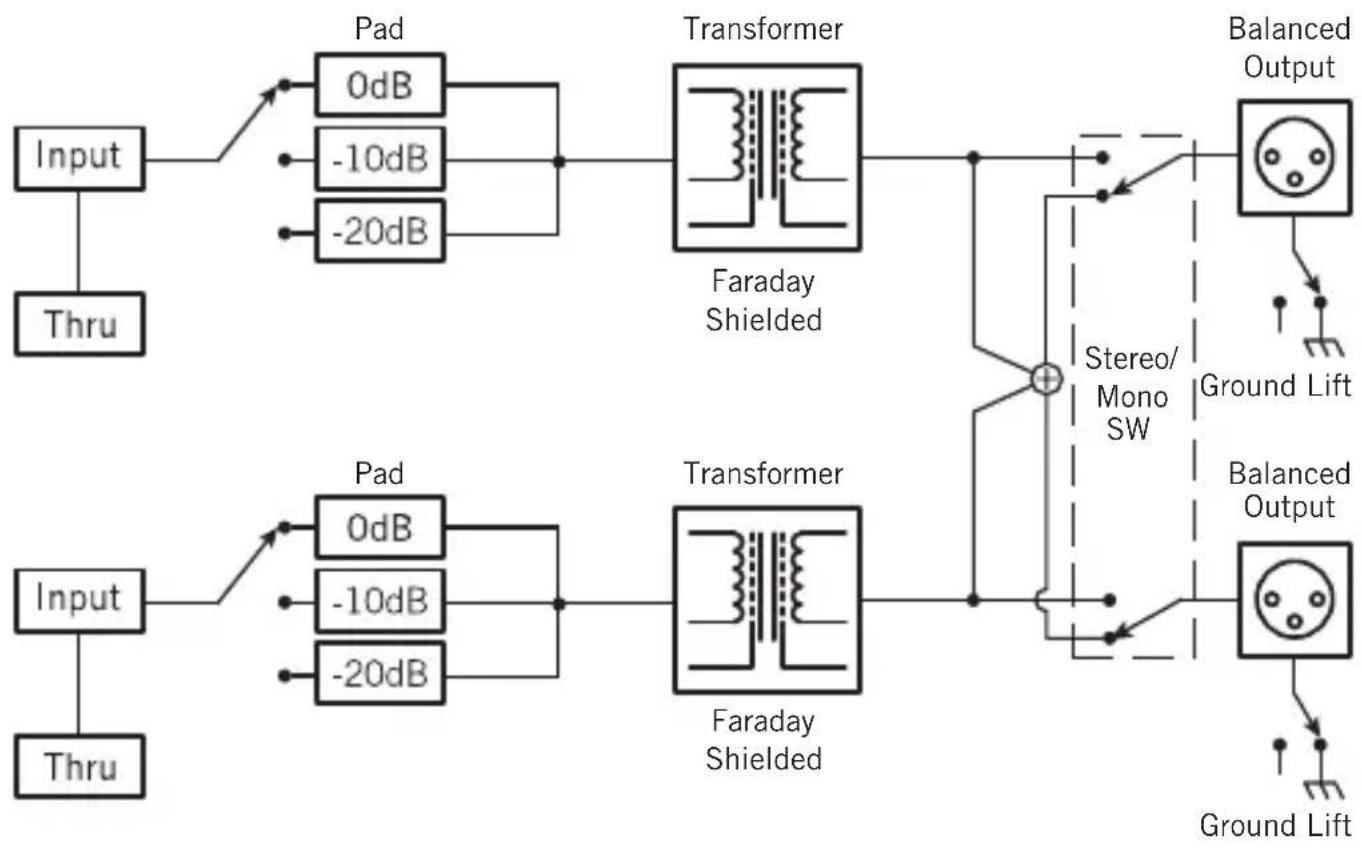

Diagramma a blocchi
