Type de produit	Boîtier direct passif stéréo (DI box)
Marque	Samson
Modèle	MCD 2 Pro
Alimentation	Passif, aucune alimentation requise
Réponse en fréquence	18 Hz à 40 kHz ±0,1 dB
Entrée maximale	+20 dB (0,35 % THD)
Plage dynamique	> 100 dB @ sortie symétrique
Plancher de bruit	-117 dB
Distorsion harmonique totale	< 0,03 % de 20 Hz à 40 kHz
Impédance d'entrée	400 kΩ (stéréo), 10 kΩ (mono)
Impédance de sortie	250 Ω ±20 %
Transformateurs	Deux transformateurs blindés STLX Faraday
Rapport du transformateur	15:1
Connecteurs d'entrée	Jack 6,35 mm (hi-Z), RCA, stéréo 3,17 mm (asymétriques)
Connecteurs de sortie	XLR mâles symétriques
Commutateurs	Atténuateur -12 dB, Stéréo/Mono, Ground Lift
Construction	Bâti en acier de calibre 14
Fonctions principales	Conversion asymétrique vers symétrique, longues distances sans perte, réjection de mode commun, parallélisation des entrées
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les liquides.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher les câbles avant de manipuler.
Pièces détachées et réparabilité	Contacter Samson (États-Unis : 1-800-3SAMSON) ou le distributeur local pour obtenir un numéro RA avant tout retour.
Informations générales	Utilisation live et studio, compatible instruments, ordinateurs, lecteurs CD/MP3, claviers, équipement DJ.

FOIRE AUX QUESTIONS - MCD 2 Pro SAMSON

Comment brancher un instrument ou une source audio au MCD 2 Pro ?

Utilisez les entrées jack 6,35 mm, RCA ou stéréo 3,17 mm. Commencez par régler le volume de votre système audio sur zéro, puis connectez les sorties de votre source aux entrées du MCD 2 Pro. Branchez les sorties XLR symétriques à une table de mixage ou à un système audio.

À quoi sert le commutateur Ground Lift ?

Le commutateur Ground Lift déconnecte la terre (broche 1 des XLR). Il permet d'éliminer les ronflements ou bourdonnements causés par des boucles de masse. Basculez-le en position LIFT si vous entendez un bruit de fond indésirable.

Quand utiliser le commutateur d'atténuation -12 dB (Pad) ?

Utilisez le commutateur PAD -12 dB si vous entendez une distorsion en entrée, notamment avec des signaux de niveau élevé comme des sorties de console ou de lecteur. Cela réduit le niveau d'entrée de 12 dB pour éviter la saturation.

Quelle est la différence entre les modes Stéréo et Mono ?

En mode Stéréo, chaque entrée (gauche et droite) est envoyée vers sa sortie XLR correspondante. En mode Mono, les signaux d'entrée gauche et droite sont additionnés et envoyés aux deux sorties XLR, ce qui permet d'économiser des canaux de mixage.

Puis-je utiliser le MCD 2 Pro avec un ordinateur portable ?

Oui, connectez la sortie casque ou ligne de votre ordinateur via le jack stéréo 3,17 mm en entrée. Branchez les sorties XLR à votre système audio. Utilisez le pad -12 dB si le signal est trop fort.

Le MCD 2 Pro nécessite-t-il une alimentation ?

Non, le MCD 2 Pro est un boîtier direct passif. Il ne nécessite ni piles ni alimentation externe. Il utilise des transformateurs blindés STLX Faraday pour fonctionner.

Comment éviter les interférences et le bruit ?

Utilisez des câbles de bonne qualité, maintenez les câbles audio éloignés des câbles d'alimentation, et activez le Ground Lift si nécessaire. La sortie symétrique XLR offre une réjection de mode commun qui réduit les interférences.

Quel type de transformateur est intégré ?

Le MCD 2 Pro dispose de deux transformateurs blindés STLX Faraday de rapport 15:1. Ils offrent une réponse en fréquence étendue, une faible distorsion et éliminent les ronflements et interférences RF.

Peut-on brancher des enceintes de monitoring directement sur le boîtier ?

Oui, les entrées jack 6,35 mm sont câblées en parallèle. Vous pouvez brancher des enceintes de monitoring actif sur ces jacks tout en envoyant le signal aux sorties XLR pour la sonorisation principale.

Que faire si la notice n'est pas disponible dans ma langue ?

Rendez-vous sur notice-facile.com, sélectionnez votre langue et votre email. Ils vous enverront une version traduite de la notice du MCD 2 Pro.

MODE D'EMPLOI MCD 2 Pro SAMSON

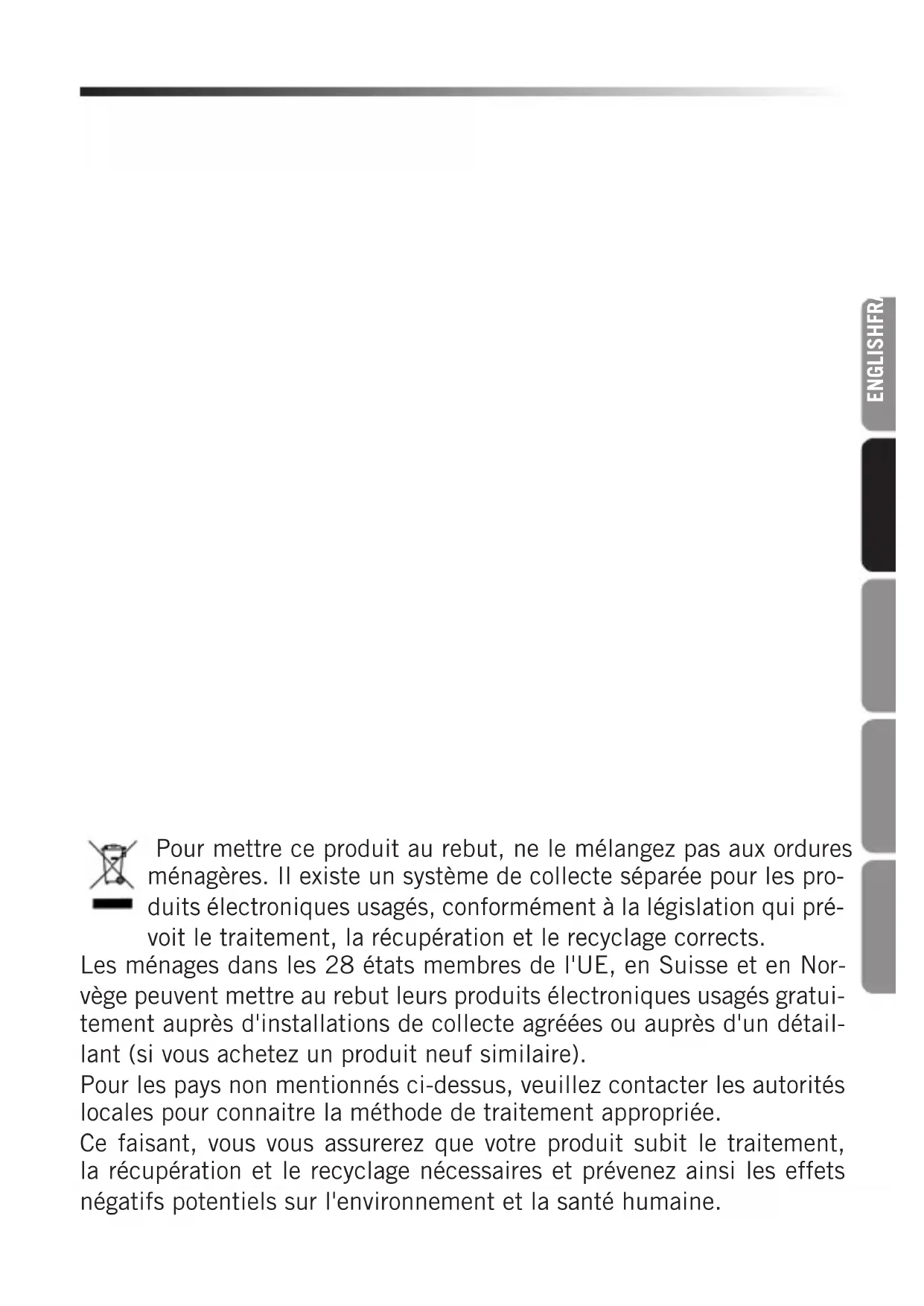

Pour mettre ce produit au rebut, ne le mélangez pas aux ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui prévoit le traitement, la récupération et le recyclage corrects.

Les ménages dans les 28 états membres de l'UE, en Suisse et en Norvège peuvent mettre au rebut leurs produits électroniques usagés gratuitement auprès d'installations de collecte agréées ou auprès d'un détaillant (si vous achetez un produit neuf similaire).

Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode de traitement appropriée.

Ce faisant, vous vous assurerez que votre produit subit le traitement, la récupération et le recyclage nécessaires et prévenez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

Introduction

Une boîte d'insertion directe, ou boîte DI, convertit les signaux asymétriques à haute impédance en signaux de basse impédance. Ceci offre la possibilité de passer de longs câbles sans détérioration du signal, en plus de connecter des signaux audio à l'entrée microphone de la console.

Les boîtiers S-Max Direct Samson allient un circuit audio premium à une construction durable et robuste pour fournir des solutions de connexion de signaux de haute qualité pour les applications live et studio. Le Samson MCD2 Pro Professionnel Stereo Passive Direct Box offre une variété de solutions DI pour les applications audio live et d'enregistrement. Vous pouvez connecter toutes sortes de signaux audio comme ceux des ordinateurs, des lecteurs C/MP3, des claviers et de l'équipement pour DJ.

Disposant de deux transformateurs blindés STLX Faraday Samson, qui offrent une réponse étendue, à fréquence plane, une distorsion extrême-ment faible, et qui élimine le ronflement et les interférences RF. La sortie MCD2 Pro équilibrée fournit un signal propre, qui est moins sensible au bruit par rapport à un câble non équilibré, qui permet de faire courir de plus grandes longueurs de câbles. Un autre avantage d'une connexion équilibrée est le mode CMR (Réjection de mode commun), qui prévoit l'annulation de l'interférence (ronflements et bourdonnements), tout en laissant le signal d'origine pure.

Les jacks d'entrée sont câblés en parallèle, ce qui vous permet d'exploiter le signal à partir de l'entrée et de transmettre le signal à un amplificateur ou un moniteur sans affecter le son d'origine. Le sélecteur Stéréo/Mono mêle les deux canaux d'entrée ensemble pour les situations où le nombre de canaux audio est primordial.

Grâce à un entretien et une utilisation corrects, vous profiterez de votre MCD2 Pro pendant de nombreuses années. Si votre boîtier DI doit être réparé, vous devez demander un numéro RA (Autorisation de retour : Return Authorization) avant d'expédier votre appareil à Samson. Sans ce numéro, l'unité ne sera pas acceptée. Veuillez appeler Samson au numéro 1-800-3SAMSON (1-800-372-6766) pour obtenir un numéro RA avant d'expédier votre appareil. Si vous avez acheté votre boîtier DI en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie et les services d'entretien.

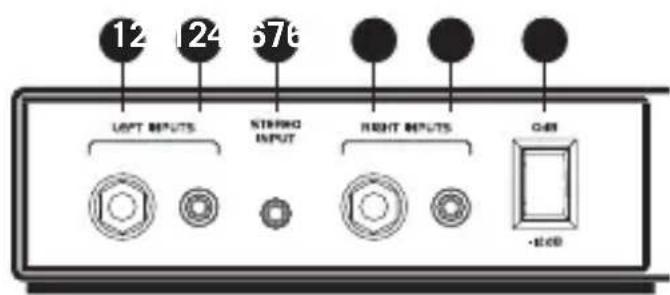

Références

12 124 576 LEFT INPUTS STUDIO INPUT RIGHT INPUTS O-68 -0.00

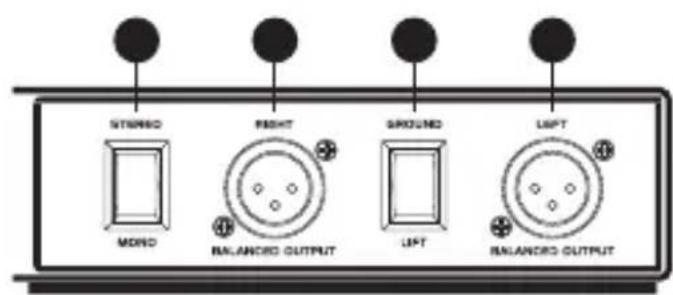

Avant Arrière

STRONG FRONT GROUND LIGHT MORD BALANCING OUTPUT LIGHT BALANCING OUTPUT

1. Jack INPUT 6,35 mm- Jack d'entrée 6,35 mm hi-Z pour le branche-ment à des instruments ou des signaux de niveau de ligne.
2. Jack d'entrée RCA – Jack asymétrique RCA pour connecter les signaux de niveau de ligne. Les jacks RCA sont câblés en parallèle avec les jacks 6,35 mm et d'entrée stéréo (STEREO INPUT).
3. Jack STEREO INPUT – Jack d'entrée stéréo 3,17 mm pour le branchement des signaux de niveau de ligne. Le jack d'entrée stéréo est câblé en parallèle avec les jacks 6,35 mm et RCA.
4. Commutateur d'atténuateur -12dB – Lorsqu'il est engagé, le niveau d'entrée est atténué de -12dB pour prévenir la distorsion lors de la connexion à des signaux de niveau élevé.
5. Commutateur STEREO/MONO – Lorsque l'interrupteur est en position stéréo, chaque entrée est dirigée vers sa sortie correspondante. Dans la position MONO, les signaux d'entrée gauche et droite sont additionnés et envoyés aux prises jacks de sortie gauche et droite.
6. Jacks BALANCED OUTPUT - Branchements mâle XLR low-Z.
7. Commutateur GROUND LIFT - Quand il est engagé, la terre d'entrée (blindage) est débranchée.

Paramètres

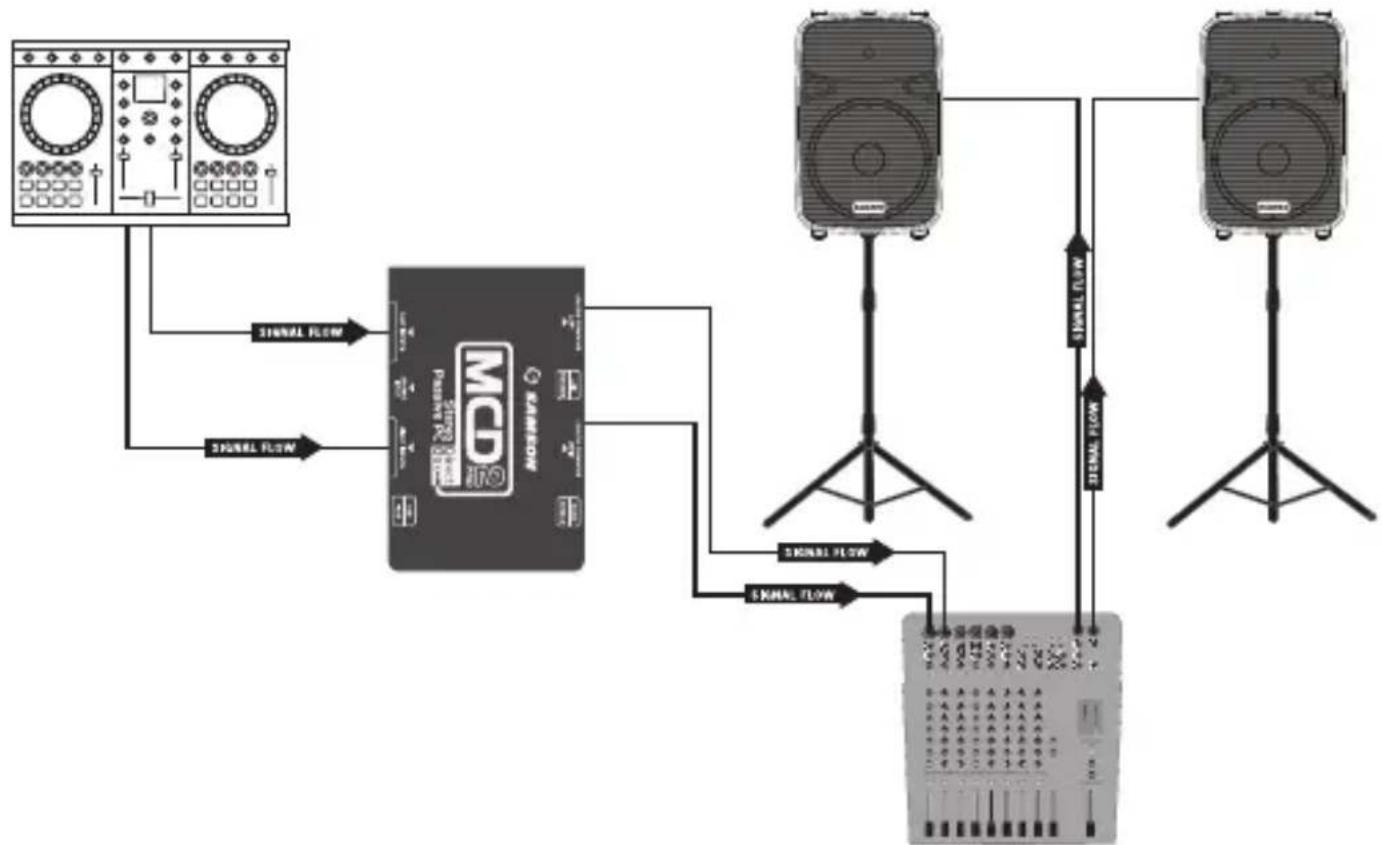

Le MCD2 Pro peut être très utile sur scène ou en studio pour connecter des sources audio asymétriques ou des instruments avec micros. En utilisant le MCD2 Pro, le signal peut être envoyé de manière propre sur de longues distances tout en bénéficiant d'un faible bruit et de la réjection de mode commun fournie par la sortie symétrique de bas niveau. Le diagramme qui suit illustre un branchement typique pour un contrôleur/interface DJ connecté à un système de sonorisation.

• Réglez les commandes de volume de votre système audio sur la position arrêt.
• Reliez les sorties stéréo de votre contrôleur/interface DJ ou d'une autre source audio aux prises d'entrée jack droite et gauche du MCD2 Pro.
• Branchez les prises jack de sortie symétrique de droite et de gauche à une paire d'entrées de microphone de la table de mixage ou tout autre périphérique audio.
• Panoramiquez les canaux d'entrée de la gauche et droite de la table de mixage.
• Montez le niveau du système audio au niveau approprié.
• Si vous entendez un ronronnement ou un buzz réglez le commutateur GROUND LIFT en position LIFT.
• Si vous entendez une distorsion, placez le commutateur d'atténuateur en position -12dB. Vous devrez peut-être ajuster le niveau d'entrée de la table de mixage pour compenser le signal atténué.

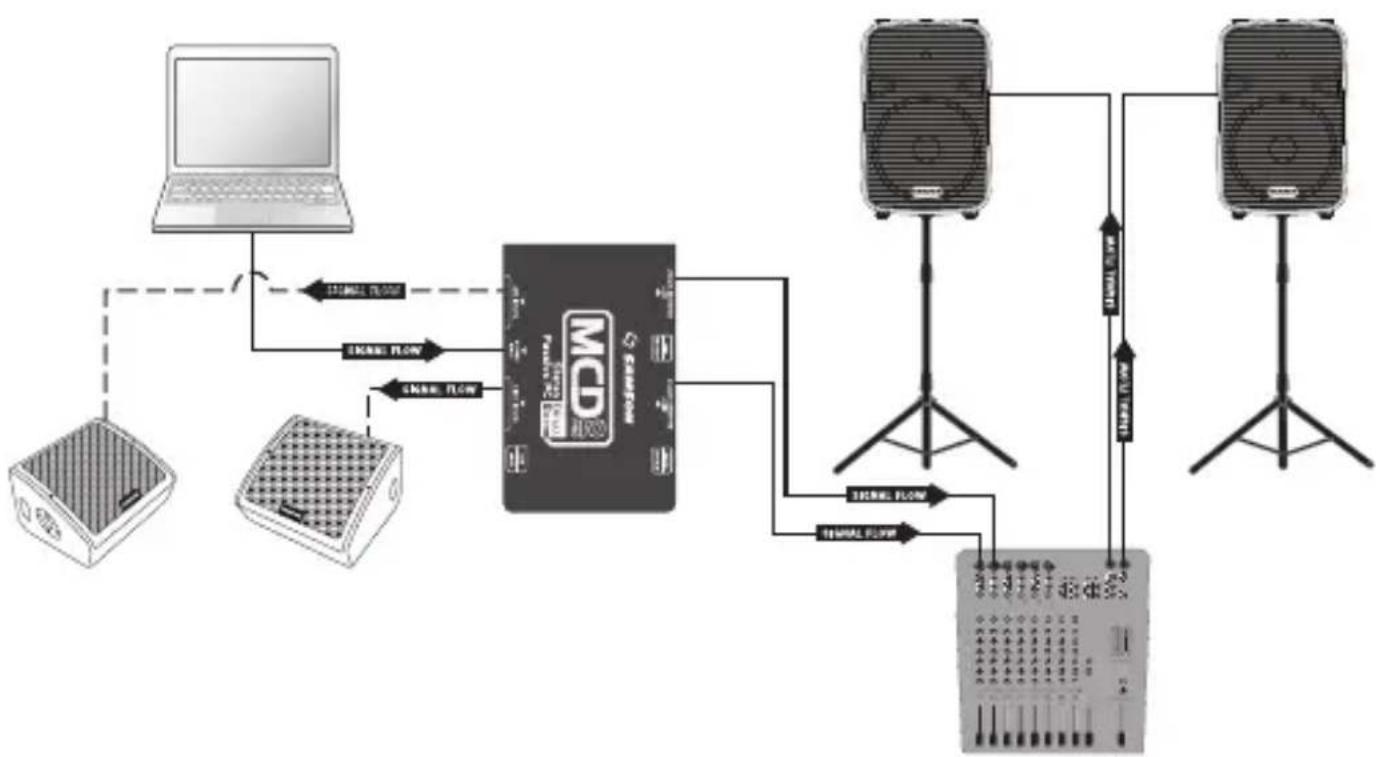

Connexion à un ordinateur portable

• Réglez les commandes de volume de votre système audio sur la position arrêt.
• Reliez les sorties stéréo 3,17 mm de votre ordinateur ou d'une autre source audio aux prises d'entrée jack STEREO du MCD2 Pro.
• Raccordez les prises jack 6,35 mm parallèles aux enceintes de monitoring actif.
• Branchez les prises jack de sortie symétrique de droite et de gauche à une paire d'entrées de microphone de la table de mixage ou tout autre périphérique audio.
• Panoramiquez les canaux d'entrée de la gauche et droite de la table de mixage.
• Montez le niveau du système audio au niveau approprié.
• Si vous entendez un ronronnement ou un buzz réglez le commutateur GROUND LIFT en position LIFT.
• Si vous entendez une distorsion, placez le commutateur d'atténuateur en position -12dB. Vous devrez peut-être ajuster le niveau d'entrée de la table de mixage pour compenser le signal atténué.

Spécifications

Type Boîtier direct passif stéréo

Réponse en fréquence 18 Hz à 40 kHz ±0,1 dB

Entrée maximale +20 dB 0,35 % THD

Plage dynamique > 100 dB @ sortie symétrique

Plancher de bruit -117 dB

Distorsion harmonique totale < 0,03 % de 20 Hz à 40 kHz

Impédance d'entrée 400 kΩ (Position du commutateur stéréo)

10 k (Position de l'interrupteur Mono)

Sortie impédance 250 Ω ±20 %

Transformateurs Deux transformateurs blindés STLX Faraday

Rapport du transformateur 15:1

Commutateur PAD d'entrée 0 dB, -12 dB

Commutateur Ground Lift Déconnecte la broche XLR 1 (sortie)

Commutateur Stereo/Mono Rassemble les entrées stéréo vers les deux sorties

Connecteurs Jack 6,35 (1/4"), RCA, stéréo 3,17 mm

(1/8") asymétrique XLR symétriques (sortie)

Construction Bâti en acier de calibre 14
