MANUALE UTENTE MCD 2 Pro SAMSON

Se si desidera smaltire il prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta separata per gli apparecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio.

Gli utenti privati dei 28 stati membri dell'UE, Svizzera e Norvegia possono portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di un nuovo prodotto simile).

Gli utenti privati dei Paesi non compresi tra quelli summenzionati devono contattare le autorità locali per conoscere la corretta modalità di smaltimento.

In questo modo il prodotto sarà sottoposto al trattamento, recupero e riciclaggio necessari, prevenendo i potenziali effetti negativi sull'ambiente e la salute umana.

Introduzione

Una DI box converte i segnali ad alta impedenza sbilanciati in segnali a bassa impedenza bilanciati. Ciò permette di usare cavi molto lunghi senza deterioramento del segnale e di collegare i segnali audio all'ingresso microfono di un mixer.

Le DI box S-Max di Samson combinano una circuiteria audio di alta qualità e una struttura robusta per offrire collegamenti audio impeccabili sia live che in studio. La DI box stereo passiva professionale MCD2 Pro di Samson offre diverse soluzioni DI per esibizioni dal vivo e registrazioni. È possibile collegare qualsiasi sorgente audio: computer, lettori CD/MP3, tastiere e apparecchiature da DJ.

È dotata di due trasformatori schermati STLX Faraday che offrono una risposta in frequenza estesa e una distorsione estremamente bassa eliminando hum e interferenze RF. L'uscita bilanciata della MCD2 Pro fornisce un segnale nitido, meno suscettibile al rumore rispetto a un cavo sbilanciato e permettendo l'uso di cavi più lunghi. Un altro vantaggio di un collegamento bilanciato è il CMR (reiezione di modo comune), che elimina le interferenze (hum e rumori di fondo) lasciando inalterato il segnale originale.

I jack di ingresso sono cablati in parallelo, quindi è possibile ricevere il segnale in ingresso e trasferirlo a un amplificatore o un monitor senza incidere sul suono originale. L'interruttore Stereo/Mono combina i due canali di ingresso se il numero di canali audio è scarso.

Seguendo le istruzioni per la cura e la manutenzione, la MCD2 Pro funzionerà senza problemi per diversi anni. Per eventuali interventi di assistenza sulla DI box, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Contattare Samson al numero 1-800-3SAMSON (1-800-372-6766) per ottenere un numero RA prima di inviare il prodotto. Se la DI box è stata acquistata fuori dagli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.

Descrizione

12 124 576 LEFT INPUTS STUDIO INPUT RIGHT INPUTS O-68 -100

STRONG RIGHT SLOND SLIFT MOND BALANCED OUTPUT SLIFT BALANCED OUTPUT

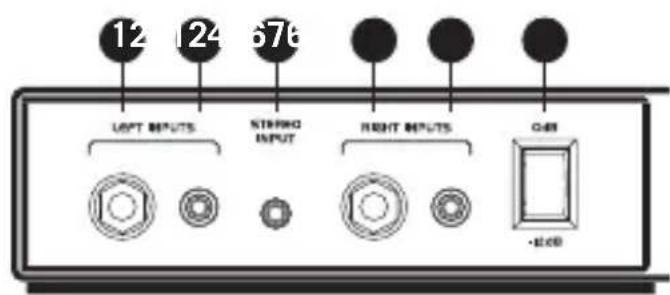

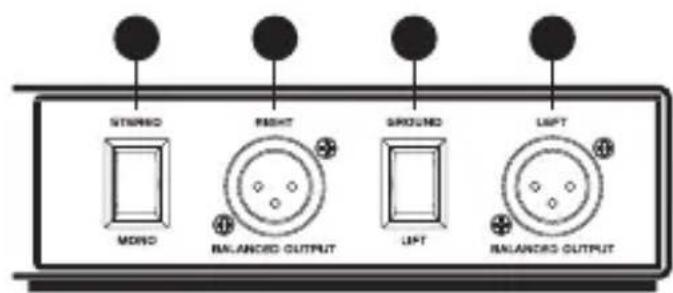

Pannello anteriore Pannello posteriore

1. Jack INPUT da 1/4" – Jack di ingresso da 1/4" ad alta impedenza per collegare strumenti o segnali di linea.
2. Jack INPUT RCA – Jack di ingresso sbilanciati per collegare segnali di linea. I jack RCA sono cablati in parallelo con i jack da 1/4" e STEREO OUTPUT.
3. Jack STEREO INPUT – Jack di ingresso stereo da 1/8" ad alta impedenza per collegare segnali di linea. Il jack STEREO INPUT è cablato in parallelo con i jack da 1/4" e RCA.
4. Interruttore di smorzamento -12 dB – Quando è premuto, il livello in ingresso è attenuato di 12 dB per evitare distorsioni durante il collegamento di segnali ad alto livello.
5. Interruttore STEREO/MONO – Quando l'interruttore è in posizione STEREO, ogni ingresso è inviato all'uscita corrispondente. In posizione MONO, il segnale di ingresso sinistro e destro sono sommati e inviati a entrambi i jack di uscita sinistro e destro.
6. Jack BALANCED OUTPUT – Connettori XLR maschio a bassa impedenza.
7. Interruttore GROUND LIFT – Quando l'interruttore è premuto, il collegamento a massa (schermatura) è disattivo.

Configurazione

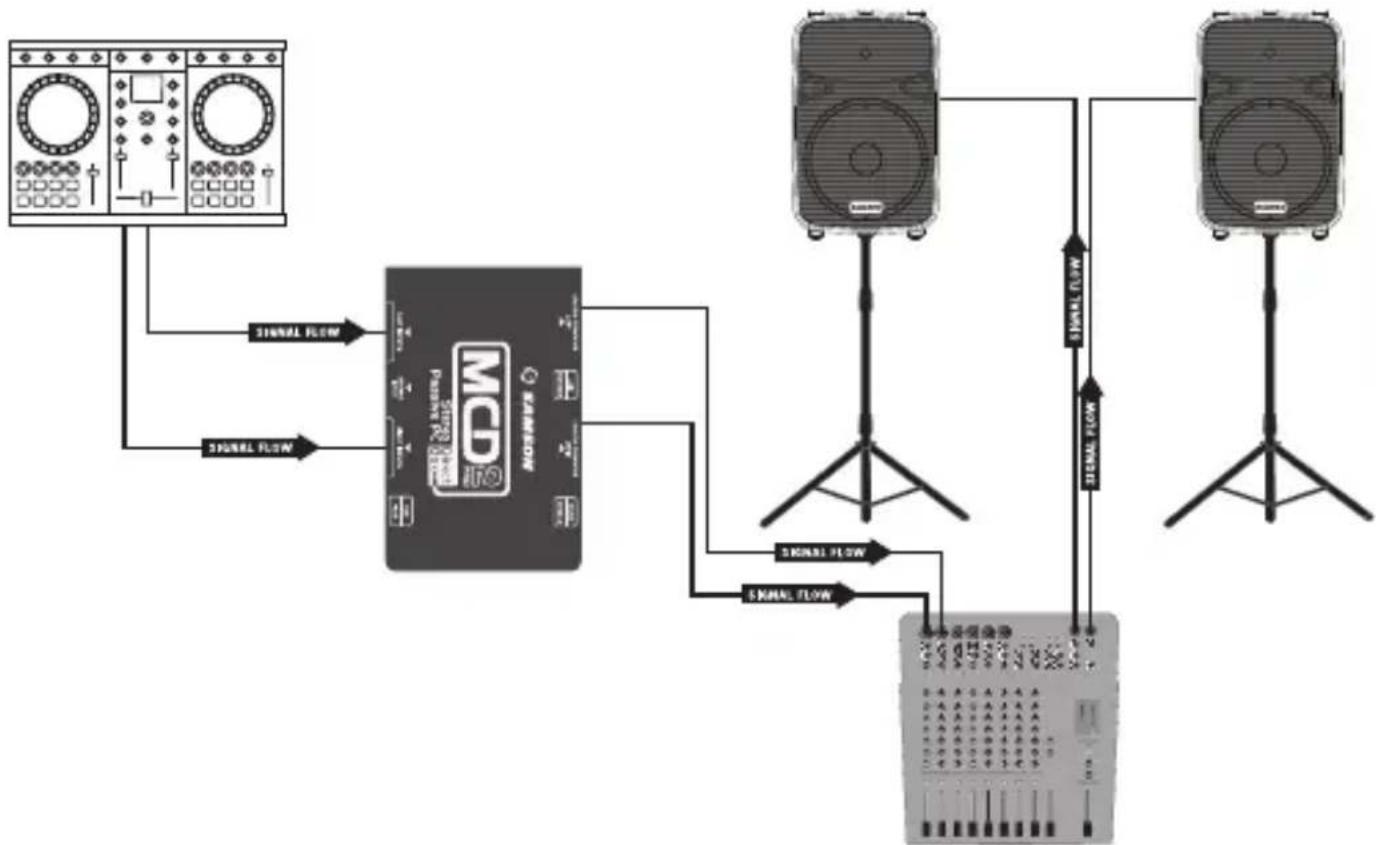

La MCD2 Pro è molto utile sul palco o in studio per collegare sorgenti audio sbilanciate o strumenti con pickup. Grazie alla MCD2 Pro, il segnale può essere inviato nitidamente su lunghe distanze, beneficiando al contempo di basso rumore e reiezione di modo comune forniti dall'uscita bilanciata a basso livello. Il diagramma seguente mostra un tipico collegamento tra un'interfaccia/controller da DJ e un impianto PA.

• Impostare i controlli del volume del proprio sistema audio in posizione di spegnimento.
• Collegare le uscite stereo dell'interfaccia/controller da DJ o altre sorgenti audio ai jack Input sinistro e destro della MCD2 Pro.
• Collegare i jack BALANCED OUTPUT sinistro e destro a un paio di ingressi microfono di un mixer o un altro dispositivo audio.
• Spostare il segnale sui canali di ingresso sinistro e destro del mixer.
• Aumentare il volume del sistema audio sul livello appropriato.
• In caso di hum o rumori di fondo, impostare l'interruttore GROUND LIFT in posizione LIFT.
• In caso di distorsione, impostare l'interruttore di smorzamento in posizione –12 db. Potrebbe essere necessario regolare il livello in ingresso del mixer per controbilanciare il segnale attenuato.

Collegamento di un computer

• Impostare i controlli del volume del proprio sistema audio in posizione di spegnimento.
• Collegare l'uscita stereo da 1/8" del computer o di un'altra sorgente audio al jack Input STEREO della MCD2 Pro.
• Collegare i jack da 1/4" paralleli per attivare gli altoparlanti monitor.
• Collegare i jack BALANCED OUTPUT sinistro e destro a un paio di ingressi microfono di un mixer o un altro dispositivo audio.
• Spostare il segnale sui canali di ingresso sinistro e destro del mixer.
• Aumentare il volume del sistema audio sul livello appropriato.
• In caso di hum o rumori di fondo, impostare l'interruttore GROUND LIFT in posizione LIFT.
• In caso di distorsione, impostare l'interruttore di smorzamento in posizione –12 db. Potrebbe essere necessario regolare il livello in ingresso del mixer per controbilanciare il segnale attenuato.

Specifiche tecniche

Tipo DI box stereo passiva

Risposta in frequenza Da 18 Hz a 40 kHz ±0,1 dB

Ingresso max. +20 dBu 0,35% THD

Gamma dinamica >100 dB all'uscita bilanciata

Rumore -117 dB

Distorsione armonica totale <0,03% da 20 Hz a 40 kHz

Impedenza di ingresso 400 kΩ (interruttore in posizione Stereo) >10 k (interruttore in posizione Mono)

Impedenza di uscita 250 Ω ±20%

Trasformatori Due trasformatori schermati STLX Faraday

Rapporto trasformatore 15:1

Interruttore di smorzamento in ingresso 0 dB, -12 dB

Interruttore Ground Lift Scollega il pin-1 del connettore XLR (uscita)

Interruttore Stereo/Mono Somma gli ingressi stereo su entrambe le uscite

Connettori Jack fono da 1/4", RCA, Stereo sbilanciato da 1/8", XLR bilanciato (uscita)

Struttura Chassis in acciaio calibro 14

Dimensioni 6.1" x 3.93" x 1.77" 155 mm x 100 mm x 45 mm

Peso 2.11 lb 957 g

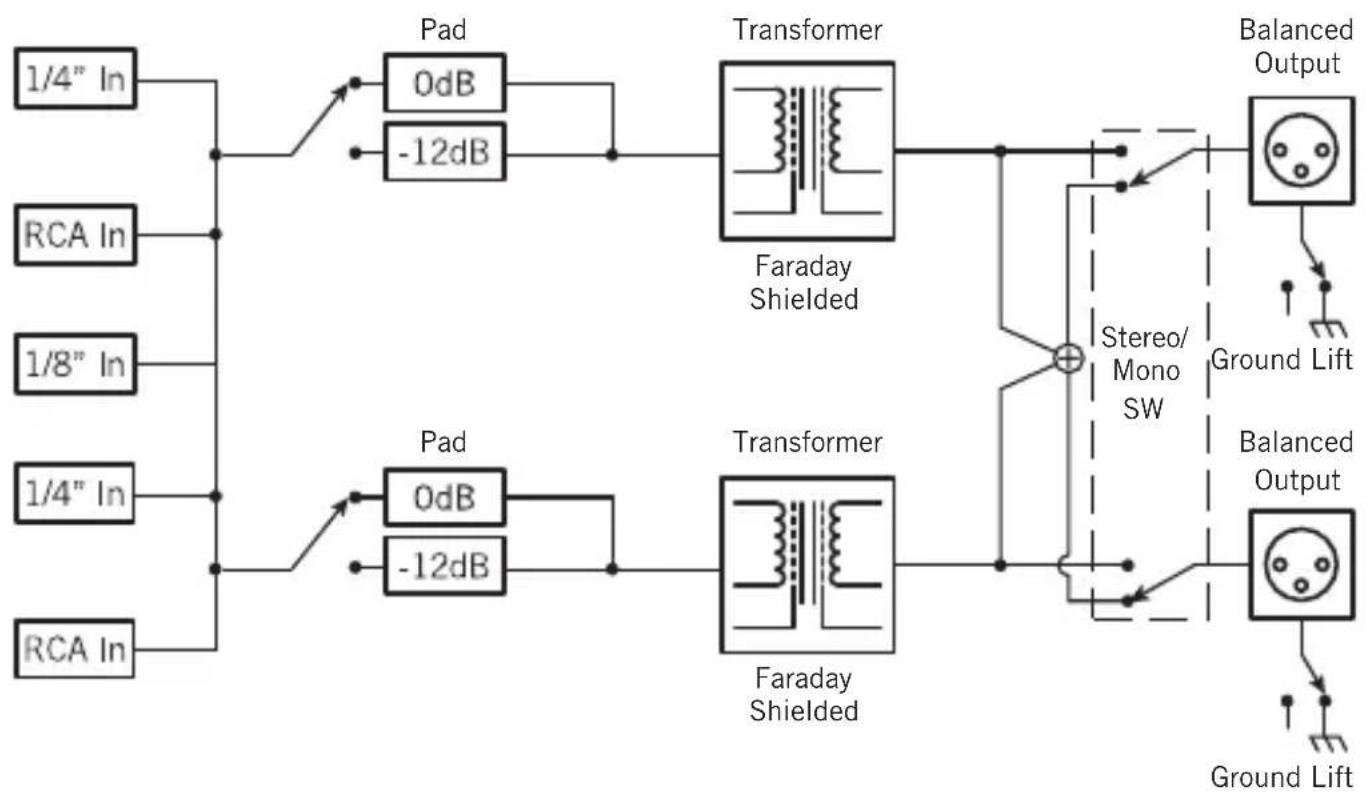

Diagramma a blocchi
