Tipo de dispositivo	Caja de DI pasiva estéreo
Función principal	Adaptación de impedancia y aislamiento de señal
Número de canales	2 (estéreo)
Alimentación	Pasiva (sin alimentación externa)
Conectores de entrada	Jack de 6,35 mm estéreo
Conectores de salida	XLR balanceado
Impedancia de entrada	Alta impedancia
Impedancia de salida	Baja impedancia
Respuesta en frecuencia	No especificado
Uso recomendado	Grabación, sonorización en vivo
Dimensiones	Compacto, portátil
Peso	Ligero
Material	Carcasa metálica resistente
Indicadores	No especificado
Compatibilidad	PC, consolas de mezcla, amplificadores
Accesorios incluidos	No especificado

MANUAL DE USUARIO MCD 2 Pro SAMSON

Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados.

Los domicilios particulares de los 28 estados miembro de la UE, y de Suiza y Noruega, pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida designadas o a un vendedor (en caso de que usted comprara uno nuevo similar).

Para los Países no mencionados arriba, por favor, póngase en contacto con sus autoridades locales para informarse sobre un método de eliminación correcto.

Haciéndolo así, tendrá la seguridad de que su producto desechado se somete al tratamiento, recuperación y reciclaje necesarios y, de esta manera, evitará efectos potencialmente negativos en el entorno y la salud humana.

Introducción

Una caja de inserción directa, en inglés DI Box, convierte señales de alta impedancia no balanceadas a señales de baja impedancia balanceadas. Esto ofrece la posibilidad de tender cables largos sin deterioro de la señal, además de poderse conectar señales de audio a la entrada de micrófono de una mesa de mezclas.

Las S-Max Direct Boxes de Samson combinan una circuitería de sonido de calidad superior con una construcción duradera y a prueba de desplazamientos, para ofrecer soluciones de conexión de señal de alta calidad para aplicaciones tanto en directo como en estudio. La Samson MCD2 Pro Professional Stereo Passive Direct Box ofrece una variedad de soluciones de inserción directa (DI) para aplicaciones de sonido en vivo y grabación. Usted puede conectar toda clase de señales de audio, como las procedentes de ordenadores, reproductores de CD/MP3, teclados y equipo de DJ.

Cuenta con dos de los transformadores blindados STLX Faraday de Samson, que ofrecen una respuesta de frecuencia ampliada y plana, una distorsión increíblemente baja, y eliminan los zumbidos y las interferencias causadas por las radiofrecuencias. La salida balanceada de la MCD2 Pro proporciona una señal limpia, menos susceptible al ruido cuando se compara con un cable no balanceado, lo cual permite tender cables de mayores longitudes. Otra ventaja de una conexión balanceada es el RMC (Rechazo de Modo Común), que proporciona cancelación de interferencia (rumores y zumbidos) dejando al mismo tiempo la señal pura.

Los conectores de entrada están cableados en paralelo, lo cual le permite desviar la señal de la entrada y pasar la señal a un amplificador o monitor sin afectar al sonido original. El conmutador Stereo/Mono unifica los dos canales de entrada para aquellas situaciones en las que el número de canales de audio es elevado.

Con un cuidado y mantenimiento adecuados, su MCD2 Pro funcionará sin problemas durante muchos años. En el caso de que su caja directa necesitara ser reparada, deberá obtener un número de autorización de devolución (Return Authorization, RA) antes de expedir su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, llame a Samson al 1-800-3SAMSON (1-800-372-6766) para obtener un número de RA antes de expedir su unidad. Si su caja directa fue adquirida fuera de los Estados Unidos, póngase en contacto con su distribuidor local para conocer detalles acerca de la garantía e información sobre reparaciones.

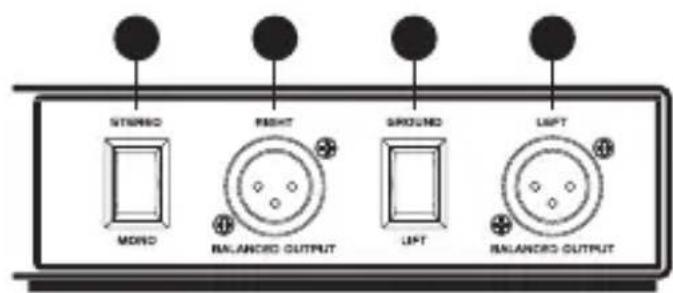

Leyendas

12 124 576 LEFT INPUTS STUDIO INPUT RIGHT INPUTS O-68 -0.00

STRONG FRIGHT SROUND SLIFT MOND BALANCED OUTPUT LIFT BALANCED OUTPUT

Parte delantera Parte trasera

1. Conectores INPUT de 1/4" – Conectores de entrada de 1/4" de alta impedancia, para la conexión de instrumentos y señales a nivel de línea.
2. Conectores de entrada RCA – Conectores RCA no balanceados para conectar señales a nivel de línea. Los conectores RCA están cableados en paralelo con los conectores 1/4" y STEREO INPUT.
3. Conector STEREO INPUT – Conector de entrada estéreo de 1/8" para la conexión de señales a nivel de línea. El conector STEREO INPUT está cableado en paralelo con los conectores 1/4" y RCA.
4. Interruptor Pad de -12db – Al activarse, la señal de entrada se atenúa -12db para evitar distorsión o al conectar señales de alto nivel.
5. Conmutador STEREO/MONO – Cuando el conmutador está en la posición STEREO, cada entrada es encaminada a su salida correspondiente. En la posición MONO, las señales de entrada Izquierda y Derecha se suman y son dirigidas conjuntamente a los conectores de salida Izquierda y Derecha.
6. Conectores BALANCED OUTPUT (salida balanceada) – Conectores XLR macho de baja impedancia.
7. GROUND LIFT (interruptor de masa) – Al activarse el interruptor, se desconecta la entrada de señal de masa (blindaje).

Instalación

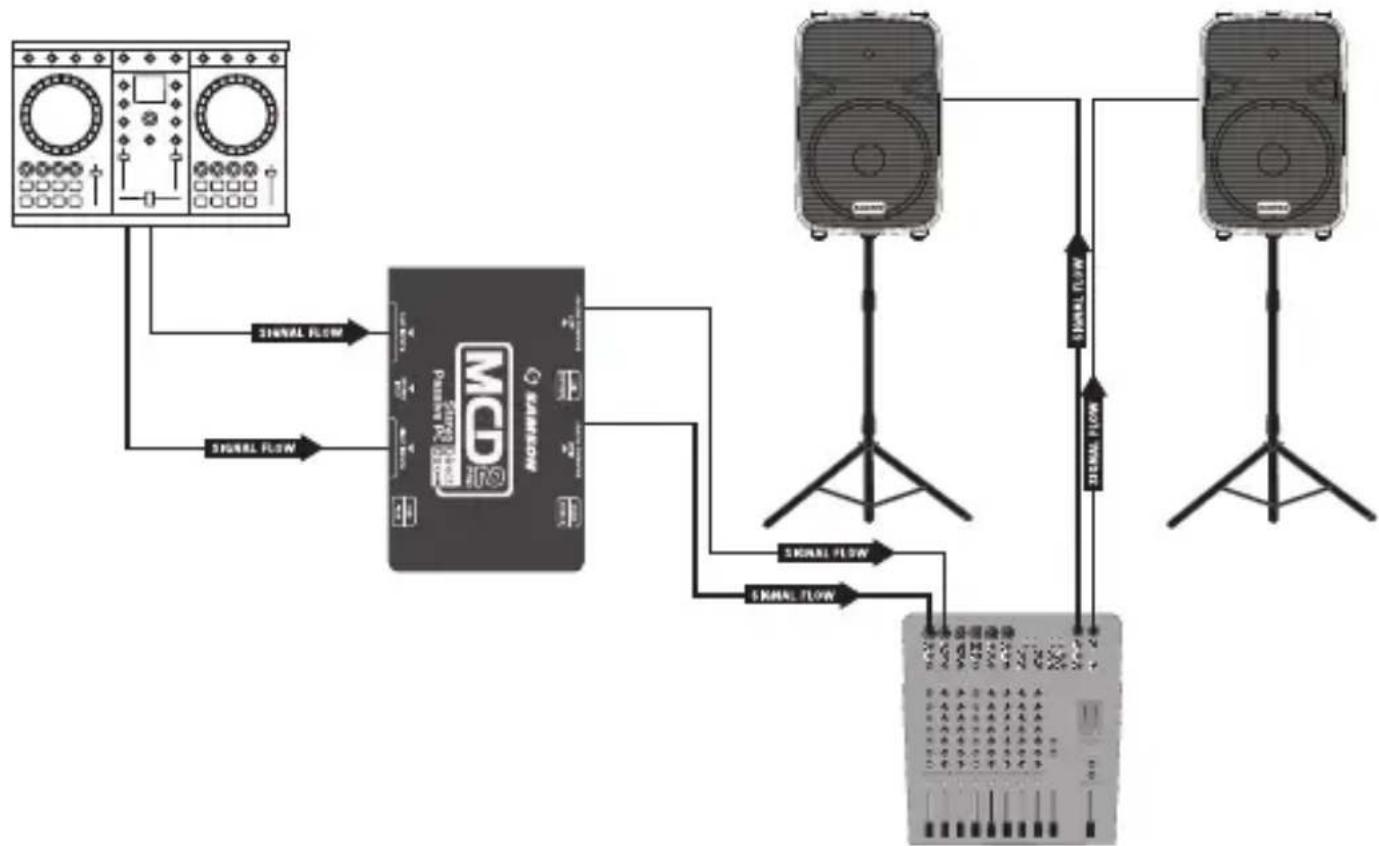

La MCD2 Pro puede resultar bastante útil en directo o en el estudio para conectar fuentes de audio no balanceado o instrumentos con pastillas. Utilizando la MCD2 Pro, la señal puede enviarse de forma limpia a largas distancias beneficiándose al mismo tiempo del bajo nivel de ruido y del rechazo del modo común que proporciona la salida balanceada de bajo nivel. El diagrama siguiente muestra una conexión típica de un controlador/interfaz de DJ conectado a un sistema de PA.

• Ajuste los controles de volumen de su sistema de audio a la posición off (desconectado).
• Conecte las salidas estéreo de su controlador/interfaz de DJ u otra fuente de sonido a los conectores de entrada Izquierda y Derecha de la MCD2 Pro.
• Conecte los conectores BALANCED OUTPUT Izquierdo y Derecho a un par de entradas de micrófono de una mezcladora u otro dispositivo de audio.
• Panoramice los canales de entrada de la mezcladora a izquierda y derecha.
• Eleve el nivel del sistema de audio hasta el nivel apropiado.
• Si escucha un rumor o zumbido, ajuste el conmutador GROUND LIFT (interruptor de masa) a su posición LIFT.
• Si oye distorsión, ajuste el interruptor pad a su posición -12dB. Puede que necesite ajustar el nivel de entrada de la mezcladora para compensar la señal atenuada.

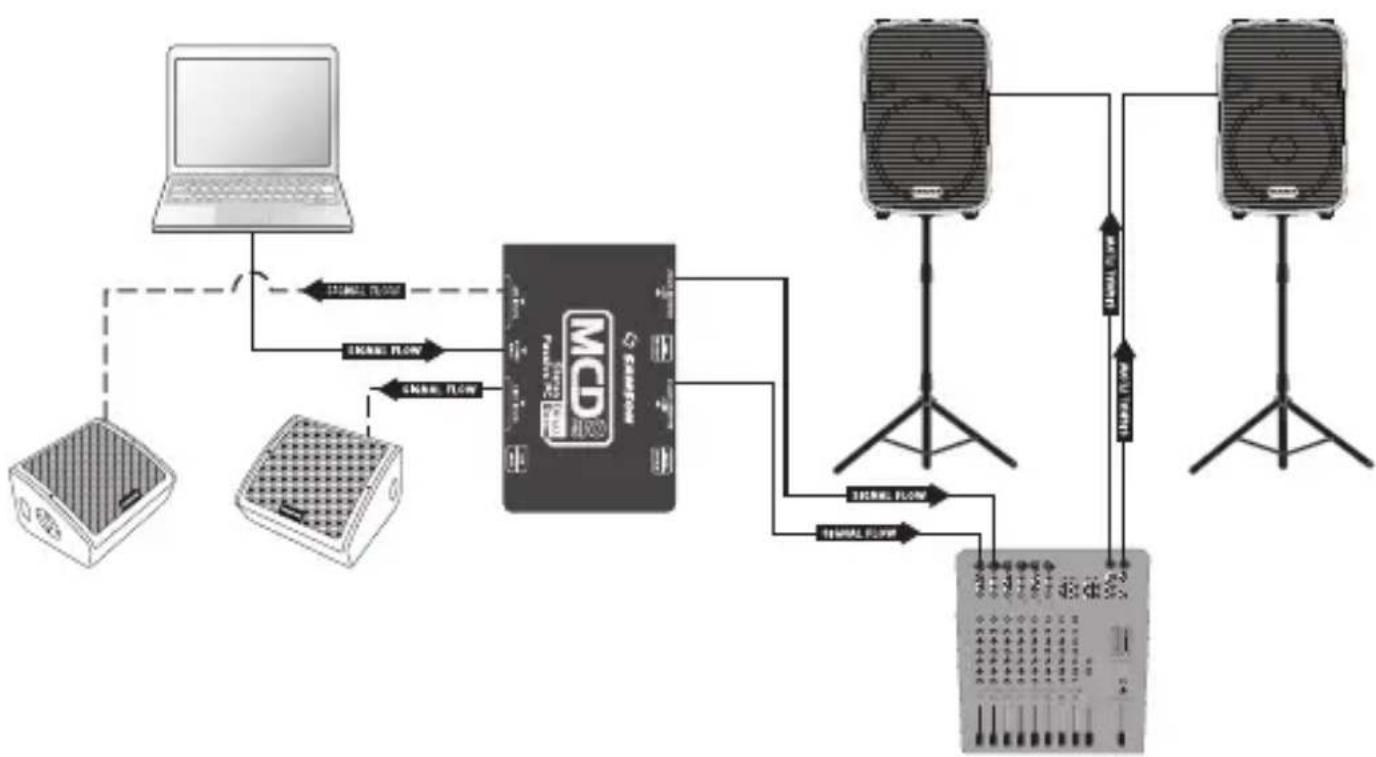

Conexión de un ordenador portátil

• Ajuste los controles de volumen de su sistema de audio a la posición off (desconectado).
• Conecte la salida estéreo de 1/8" de su ordenador portátil u otra fuente de sonido al conector de entrada STEREO de la MCD2 Pro.
• Conecte los conectores paralelos de 1/4" a altavoces monitor activos.
• Conecte los conectores BALANCED OUTPUT Izquierdo y Derecho a un par de entradas de micrófono de una mezcladora u otro dispositivo de audio.
• Panoramice los canales de entrada de la mezcladora a izquierda y derecha.
• Eleve el nivel del sistema de audio hasta el nivel apropiado.
• Si escucha un rumor o zumbido, ajuste el conmutador GROUND LIFT (interruptor de masa) a su posición LIFT.
• Si oye distorsión, ajuste el interruptor pad a su posición -12dB. Puede que necesite ajustar el nivel de entrada de la mezcladora para compensar la señal atenuada.

Especificaciones

Tipo Caja directa pasiva estéreo

Respuesta de frecuencia 18Hz a 40kHz ±0,1dB

Entrada máxima +20dBu 0,35% THD

Rango dinámico >100dB @ Salida balanceada

Ruido de fondo -117dB

Distorsión armónica total <0,03% de 20Hz a 40kHz

Impedancia de entrada 400kΩ (posición de conmutador en estéreo)

10k (posición de conmutador en mono)

Impedancia de salida 250Ω ±20%

Transformadores Dos transformadores blindados STLX Faraday

Relación de transformación 15:1

Conmutador PAD entrada 0dB, -12dB

Interruptor de masa Desconecta XLR pin-1 (Salida)

Conmutador Stereo/Mono Envía entradas estéreo unificadas hacia ambas salidas

Conectores Tipo jack de 1/4", RCA, 1/8" estéreo no balanceado

XLR balanceado (salida)

Construcción Chasis de acero de calibre 14

Dimensiones 6,1" x 3,93" x 1,77"
