BEDIENUNGSANLEITUNG MCD 2 Pro SAMSON

Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederverwendung gemäß den gesetzlichen Bestimmungen.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben.

In allen anderen als den genannten Ländern wenden Sie sich zwecks ordnungsgemäßer Entsorgung bitte an die für Ihren Ort zuständige Behörde.

So gehen Sie sicher, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandhabt, aufgearbeitet oder recycelt wird, und leisten einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit.

Einführung

Eine Direct Insertion Box, oder DI-Box, wandelt asymmetrische Signale mit hoher Impedanz in symmetrische Signale mit niedriger Impedanz um. Damit können lange Kabel verlegt werden, ohne das Signal zu beeinträchtigen, und Audiosignale lassen sich an den Mikrofoneingang eines Mischpults anschließen.

Samsons S-Max Direct Boxes kombinieren erstklassige Sound-Schaltkreise mit einer robusten, gut transportablen Konstruktion, um hochwertige Signalverbindungen für Live- und Studioanwendungen zu bieten. Die Samson MCD2 Pro Professional Stereo Passive Direct Box bietet eine Vielzahl von DI-Lösungen für Live-Sound und Aufnahmeanwendungen. Sie können Audiosignale aller Art anschließen, beispielsweise von Computern, CD-/MP3-Player, Keyboards sowie DJ-Equipment.

Mit zwei von Samsons abgeschirmten STLX-Transformatoren, die einen erweiterten, flachen Frequenzgang, ultrageringe Verzerrung liefern sowie Netzbrummen und RF-Interferenz eliminieren. Das symmetrische Output der MD2 Pro bietet ein sauberes Signal, das weniger anfällig für Rauschen ist als ein asymmetrisches Kabel. Dadurch können längere Kabel verlegt werden. Ein weiterer Vorteil eines symmetrischen Anschlusses ist die Gleichtaktunterdrückung (Common Mode Rejection, CMR) zur Beseitigung von Interferenzen (Summen und Brummen), während das Originalsignal rein bleibt.

Die Eingangsbuchsen sind parallel verkabelt. Dadurch können Sie das Signal vom Eingang abgreifen und an den Verstärker oder Monitor weiterleiten, ohne den Originalsound zu beeinträchtigen. Der Schalter Stereo/Mono mischt die beiden Eingangskanäle zusammen, für Situationen, in denen die Anzahl der Audiokanäle auf einem Höchststand ist.

Wenn Sie Ihre MCD2 Pro mit angemessener Sorgfalt behandeln, funktioniert sie jahrelang problemlos. Sollte Ihre Direct Box einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung Ihrer Einheit an Samson bitte eine Return Authorization (RA) Number (Rücksendeberechtigungsummer). Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen. Sie können sich telefonisch unter +1-800-3SAMSON ([phone]) an Samson wenden. Erfragen Sie eine Umtauschberechtigungsummer und schicken Sie anschließend Ihr Gerät ein. Wenn Sie Ihre Direct Box außerhalb der USA erworben haben, wenden Sie sich bitte an einen Händler in Ihrer Umgebung. Dort erhalten Sie alle für Garantie, Wartung und Reparaturen wichtigen Informationen.

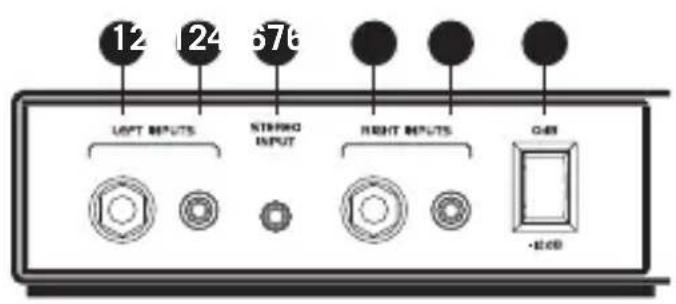

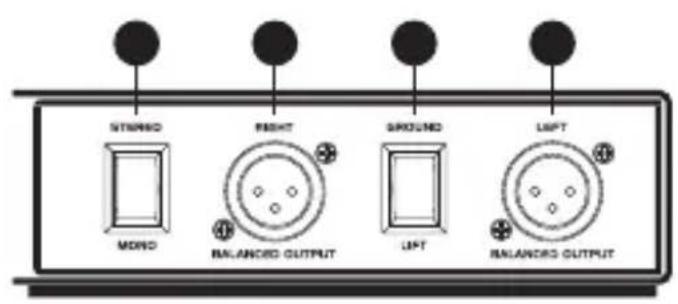

Beschriftungen

12 124 676 LEFT INPUTS STRAWING INPUT RIGHT INPUTS OAB -800

Vorderseite Rückseite

STRAWND MOND FRONT BALANCED OUTPUT SOUND LIPT BALANCED OUTPUT

1. INPUT-Buchsen (6,5 mm (1/4 Zoll)-Hi-Z-Eingangsbuchsen, um Instrumente oder Bezugspegelsignale anzuschließen.
2. RCA-Eingangsbuchsen – Asymmetrische RCA-Eingangsbuchsen, um Bezugspegelsignale anzuschließen. Die RCA-Buchsen sind parallel mit den 6,35 mm(1/4 Zoll)- und STEREO INPUT-Buchsen verkabelt.
3. STEREO INPUT-Buchse – Stereo-Eingangsbuchse (3,5 mm (1/8 Zoll)), um Bezugspegelsignale anzuschließen. Die Buchse STEREO INPUT ist mit den 6,5 mm (1/4 Zoll)- und RCA-Buchsen parallel verkabelt.
4. Druckschalter - 12 dB – Wenn er aktiviert ist, wird der Eingangspegel um - 12 dB abgesenkt, um bei Signalen mit hohem Pegel Verzerrungen zu verhindern.
5. Schalter STEREO/MONO – Wenn der Schalter auf der Position STEREO steht, wird jedes Eingangssignal an seinen entsprechenden Ausgang geroutet. In der Position MONO werden die Eingangssignale Links und Rechts zusammengefasst, und beide werden an die Ausgangsbuchsen Links und Rechts gespielt.
6. BALANCED OUTPUT Buchsen – Männliche XLR Low-Z-Anschlüsse-Verbindungsstücke.
7. Schalter GROUND LIFT – Wenn der Schalter aktiv ist, wird die Verbindung zur Eingangserdung (Abschirmung) unterbrochen.

Einstellungen

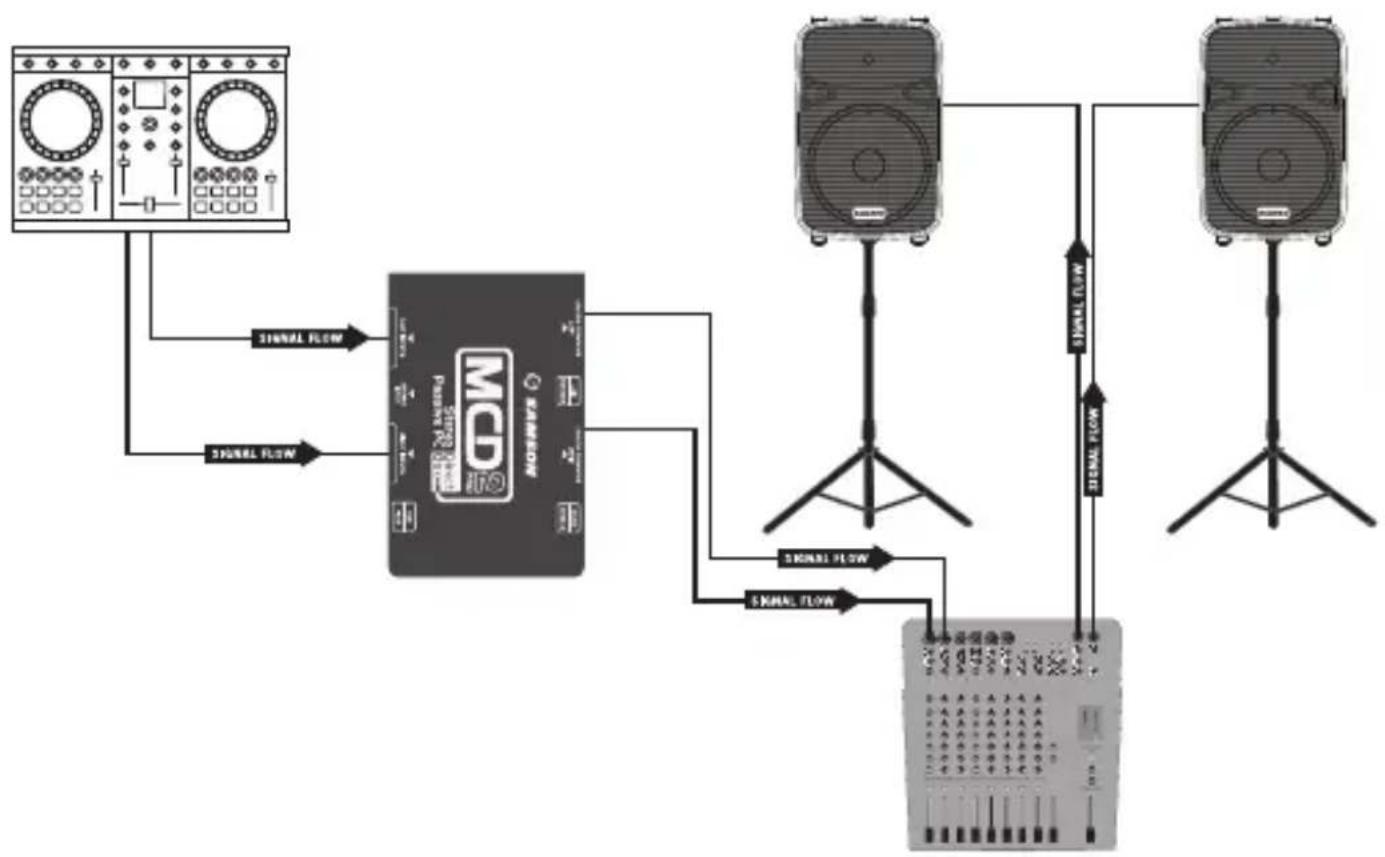

Die MD2 Pro kann auf der Bühne oder im Studio ziemlich nützlich sein, um asymmetrische Audioquellen oder Instrumente mit Abnehmern anzuschließen. Durch Nutzung des MCD2 Pro kann das Signal sauber über große Distanzen gesandt werden und dabei von der Geräuscharmut und Gleichtaktunterdrückung des symmetrischen, niedrigpegeligen Ausgangs profitieren. Das folgende Diagramm zeigt einen typischen Schaltplan für eine DJ-Steuerung/-Schnittstelle, die mit einem PA-System verbunden ist.

• Stellen Sie die Laustärkeregler Ihres Audiosystems auf die Position Off (Aus).
• Verbinden Sie die Stereoausgänge Ihrer DJ-Steuerung/-Schnittstelle oder anderen Audioquelle mit den Eingangsbuchsen Links und Rechts der MCD2 Pro.
• Verbinden Sie die Buchsen BALANCED OUTPUT Links und Rechts mit den Mikrofoneingängen eines Mischpults oder anderen Audiogeräts.
• Verteilen Sie die Lautstärke der Mischpult-Eingangskanäle auf links und rechts.
• Erhöhen Sie den Pegel des Audiosystems auf das angemessene Niveau.
• Falls Sie ein Summen oder Brummen hören, stellen Sie den Schalter GROUND LIFT auf die Position LIFT.
• Falls Sie Verzerrungen wahrnehmen, stellen Sie den Druckschalter auf die Position - 12 dB. Möglicherweise müssen Sie den Eingangspegel des Mischpults anpassen, um das abgeschwächte Signal auszugleichen.

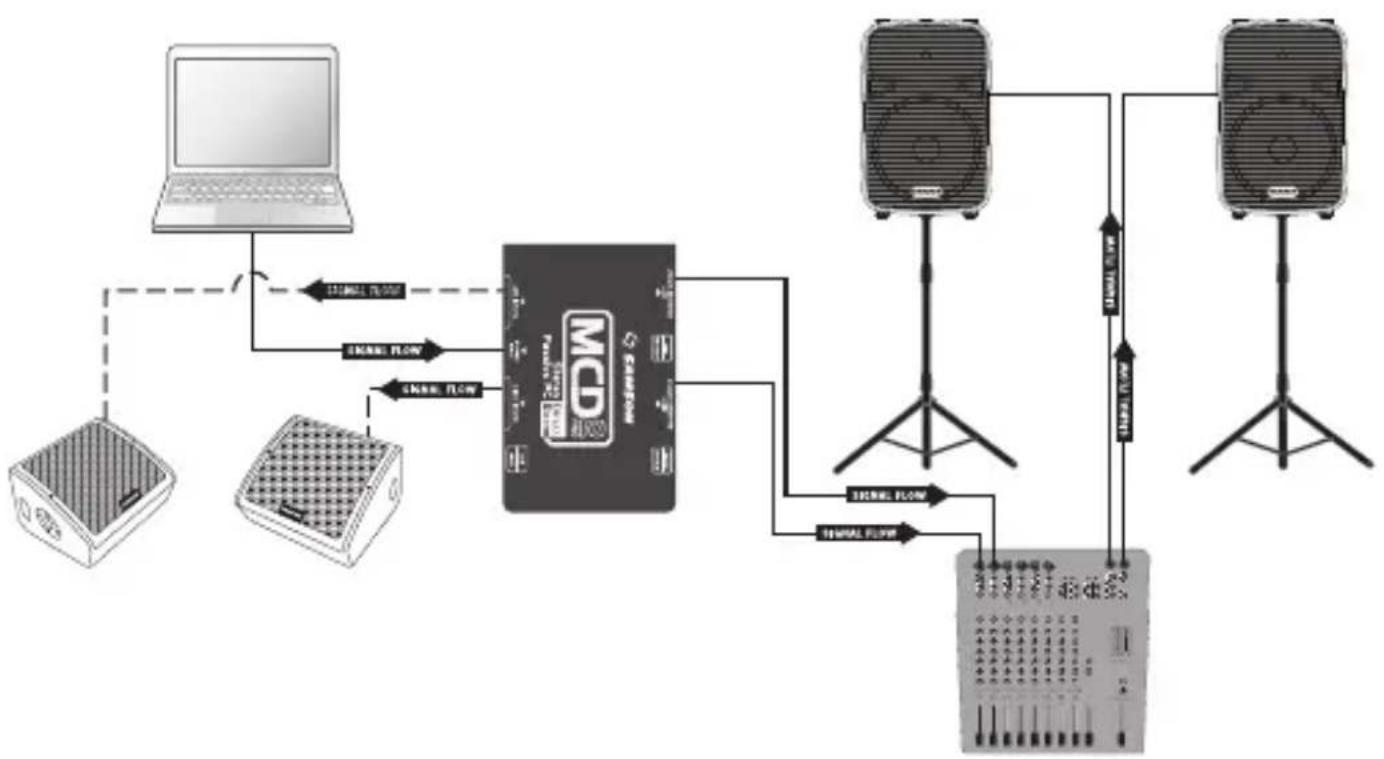

Ein Laptop anschließen

• Stellen Sie die Laustärkeregler Ihres Audiosystems auf die Position Off (Aus).
• Verbinden Sie den Stereoausgang 3,5 mm (1/8 Zoll) Ihres Laptops oder einer anderen Audioquelle mit der STEREO-Eingangsbuchse der MCD2 Pro.
• Verbinden Sie die parallelen Buchsen 6,5 mm (1/4 Zoll) mit aktiven Monitorlautsprechern.
• Verbinden Sie die Buchsen BALANCED OUTPUT Links und Rechts mit den Mikrofoneingängen eines Mischpults oder anderen Audiogeräts.
• Verteilen Sie die Lautstärke der Mischpult-Eingangskanäle auf links und rechts.
• Erhöhen Sie den Pegel des Audiosystems auf das angemessene Niveau.
• Falls Sie ein Summen oder Brummen hören, stellen Sie den Schalter GROUND LIFT auf die Position LIFT.
• Falls Sie Verzerrungen wahrnehmen, stellen Sie den Druckschalter auf die Position - 12 dB. Möglicherweise müssen Sie den Eingangspegel des Mischpults anpassen, um das abgeschwächte Signal auszugleichen.

Technische Daten

Typ Stereo Passive Direct Box

Frequenzgang 18 Hz – 40 kHz ± 0,1 dB

Maximale Eingangsleistung +20 dBu 0,35 % THD

Dynamikumfang 100 dB @ Symmetrischer Ausgang

Grundrauschen - 117 dB

Total Harmonic Distortion < 0,03 % von 20 Hz bis 40 kHz

Eingangswiderstand 400 k Ω (Schalterposition Stereo)

10 k (Schalterposition Mono)

Ausgangsimpedanz 250 Ω ± 20 %

Transformatoren Zwei STLX-Transformatoren mit Faraday-Abschirmung

Transformer Verhältnis 15:1

Eingangs-PAD-Schalter 0 dB, - 12 dB

Schalter Ground Lift Pin-1 (Ausgabe) Unterbricht die Verbindung mit dem XLR

Schalter Stereo/Mono gefasst zu beiden Ausgängen Leitet Stereo-Eingangssignale zusammen-

Anschlussbuchsen 6,5 mm (1/4 Zoll) Klinkenstecker, RCA, Stereo 3,5 mm (1/8 Zoll), asymmetrisch XLR symmetrisch (Output)

Konstruktion Stahlchassis, 14 Gauge

Abmessungen 6,1" x 3,93 " x 1,77 "

155 mm x 100 mm x 45 mm

Gewicht 2,11 lb

957 g

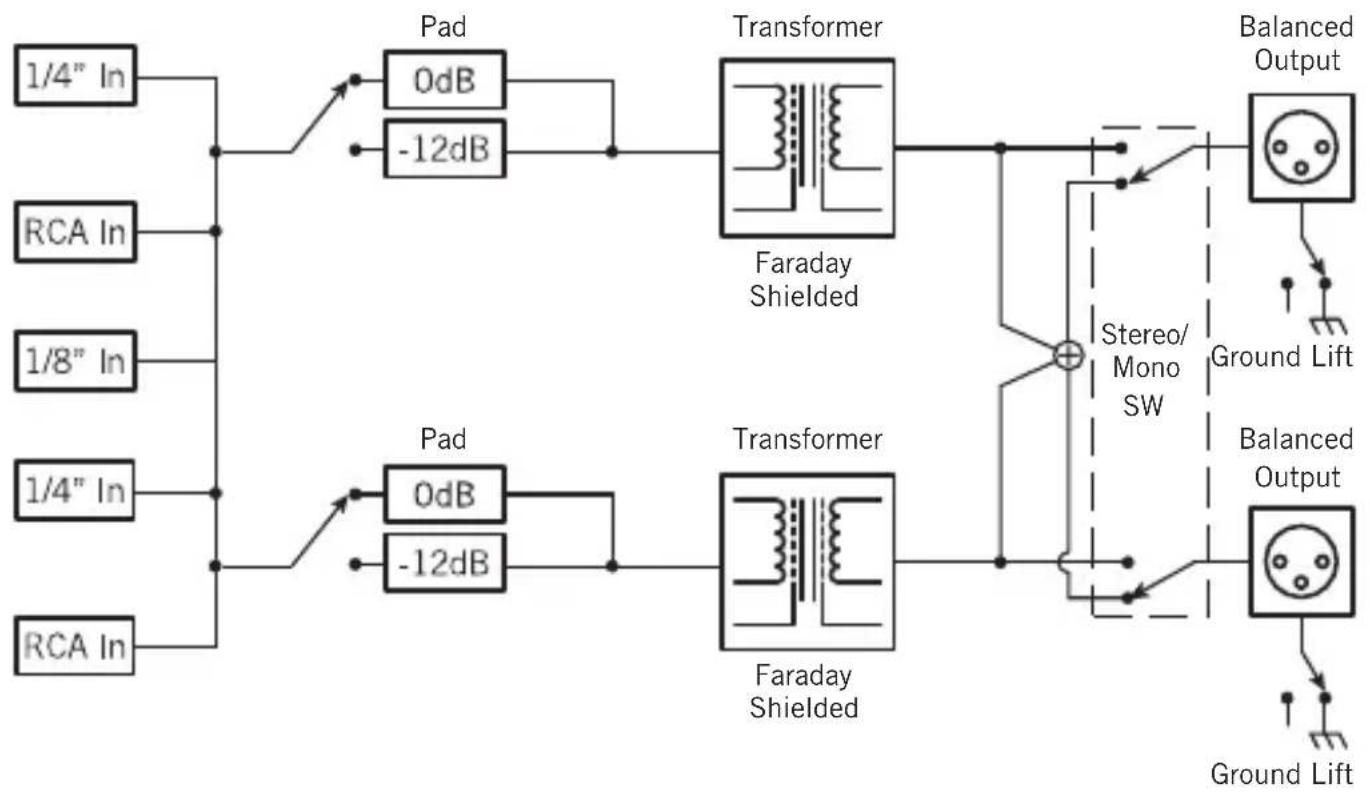

Blockdiagramm
