Type de produit	Boîtier direct actif mono
Marque	Samson
Modèle	MDA1
Catégorie	Système hifi - Boîtier DI
Dimensions	127 x 86 x 50 mm
Poids	611 g
Matériau du boîtier	Acier de calibre 14
Alimentation	Pile 9 V (non incluse) ou alimentation fantôme 48 V
Réponse en fréquence	18 Hz - 35 kHz (-3 dB)
Gain	+4,8 dB
Plage dynamique	105 dB
Distorsion harmonique totale	< 0,05 %
Impédance d'entrée	1 MΩ
Impédance de sortie	200 Ω
Entrée	Jack 6,35 mm asymétrique (In et Thru)
Sortie	XLR symétrique mâle
Atténuateur (Pad)	0 dB / -15 dB
Ground Lift	Oui, déconnecte la broche XLR 1
Fonction principale	Convertir signal asymétrique haute impédance en symétrique basse impédance
Utilisations typiques	Claviers, guitares, boîtes à rythmes, processeurs de signaux
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Contacter Samson avec un numéro RA pour réparation
Sécurité	Ne pas exposer à l'humidité ou aux liquides

FOIRE AUX QUESTIONS - MDA1 SAMSON

Comment alimenter le Samson MDA1 ?

Le MDA1 peut être alimenté par une pile 9 V interne ou par une alimentation fantôme 48 V via le câble XLR. Le circuit sélectionne automatiquement la source la plus élevée.

Quelle pile utiliser et comment l'installer ?

Utilisez une pile 9 V standard. Ouvrez le couvercle du compartiment à l'arrière, branchez le connecteur et insérez la pile. Refermez le couvercle.

Comment savoir si le MDA1 est sous tension ?

Le voyant POWER sur la face avant s'allume lorsque l'appareil est alimenté (pile ou fantôme).

Puis-je utiliser le MDA1 sans pile si je branche un câble XLR avec fantôme ?

Oui, dès qu'une alimentation fantôme 48 V est détectée, le MDA1 commute automatiquement sur celle-ci et coupe la batterie pour économiser la pile.

À quoi sert le commutateur Ground Lift ?

Le Ground Lift déconnecte la broche 1 du XLR (masse) pour interrompre les boucles de terre et éliminer les ronflements et bourdonnements indésirables.

Que fait le commutateur Pad (-15 dB) ?

Le commutateur Pad atténue le signal d'entrée de -15 dB pour éviter la distorsion lors de la connexion de sources audio de niveau élevé (ex. sortie haut-parleur).

Puis-je brancher une guitare ou un clavier directement sur le MDA1 ?

Oui, l'impédance d'entrée de 1 MΩ est adaptée aux instruments passifs comme les guitares et claviers haute impédance.

Quelle est la longueur de câble maximale recommandée en sortie ?

La sortie XLR symétrique permet des câbles très longs (jusqu'à plusieurs dizaines de mètres) sans perte de signal ni bruit, grâce à la réjection de mode commun.

Comment nettoyer le boîtier ?

Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs, et évitez tout contact avec des liquides.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez le service après-vente Samson. Vous devez obtenir un numéro RA (Return Authorization) avant d'expédier l'appareil pour réparation.

MODE D'EMPLOI MDA1 SAMSON

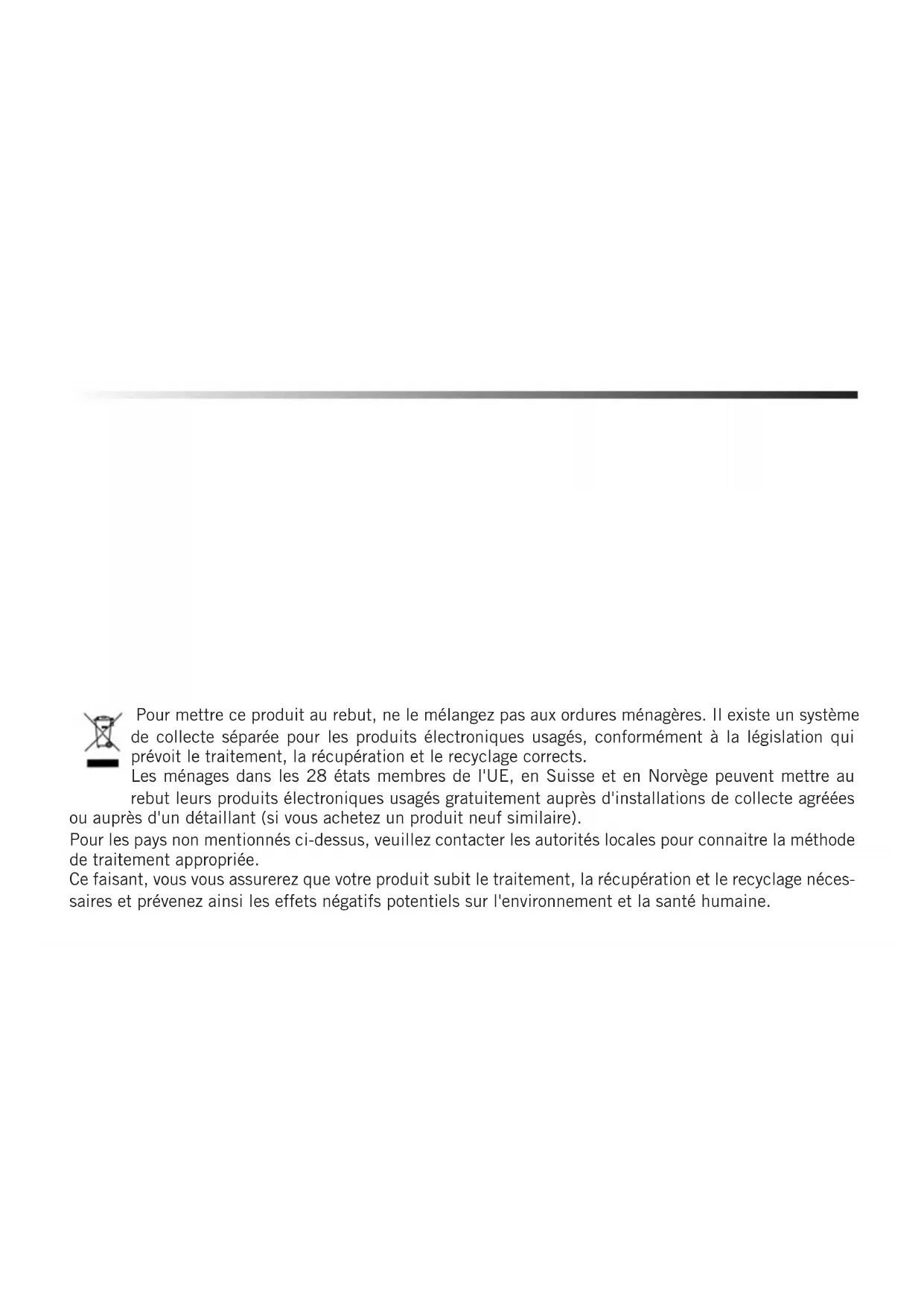

Pour mettre ce produit au rebut, ne le mélangez pas aux ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui prévoit le traitement, la récupération et le recyclage corrects.

Les ménages dans les 28 états membres de l'UE, en Suisse et en Norvège peuvent mettre au rebut leurs produits électroniques usagés gratuitement auprès d'installations de collecte agréées ou auprès d'un détaillant (si vous achetez un produit neuf similaire).

Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode de traitement appropriée.

Ce faisant, vous vous assurerez que votre produit subit le traitement, la récupération et le recyclage nécessaires et prévenez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

Introduction

Une boîte d'insertion directe, ou boîte DI, convertit les signaux asymétriques à haute impédance en signaux de basse impédance. Ceci offre la possibilité de passer de longs câbles sans détérioration du signal, en plus de connecter des signaux audio à l'entrée microphone de la console.

Les boîtiers S-Max Direct Samson allient un circuit audio premium à une construction durable et robuste pour fournir des solutions de connexion de signaux de haute qualité pour les applications live et studio. Le Samson MDA1 Mono Active Direct Box offre une variété de solutions DI pour les applications audio live et d'enregistrement. Vous pouvez relier toutes sortes de signaux audio comme ceux de boîtes à rythmes, de tables de mixage, de claviers, de guitares, de processeurs de signaux externes.

Contrairement aux boîtiers de direct passifs, le MDA1 est actif, ce qui signifie qu'il est muni d'un bloc d'alimentation. Vous pouvez donc compter sur une réponse de fréquence homogène sur n'importe quel signal audio auquel vous vous connectez, indépendamment de son impédance de sortie. Le MDA1 est idéal pour brancher les instruments avec des micros passifs, qui ont de très hautes impédances, en conservant l'extrémité supérieure de la réponse de fréquence de l'instrument. La sortie symétrique fournit un signal propre, qui est moins sensible au bruit par rapport à un câble non équilibré, qui permet de faire courir de plus grandes longueurs de câbles. Un autre avantage d'une connexion équilibrée est le mode CMR (Réjection de mode commun), qui prévoit l'annulation de l'interférence (ronflements et bourdonnements), tout en laissant le signal d'origine pure.

Grâce à un entretien et une utilisation corrects, vous profiterez de votre MDA1 pendant de nombreuses années. Si votre boîtier DI doit être réparé, vous devez demander un numéro RA (Autorisation de retour : Return Authorization) avant d'expédier votre appareil à Samson. Sans ce numéro, l'unité ne sera pas acceptée. Veuillez appeler Samson au numéro 1-800-3SAMSON (1-800-372-6766) pour obtenir un numéro RA avant d'expédier votre appareil. Si vous avez acheté votre boîtier DI en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie et les services d'entretien.

Références

12 INPUT THRU BATTERY POWER

Avant Arrière

5 BALANCED OUTPUT

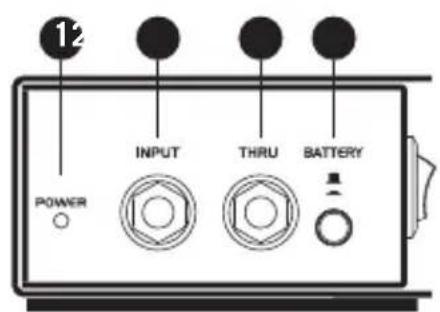

1. Indicateur d'alimentation POWER – ce témoin s'allume lorsque le MDA1 est sous tension. Le MDA1 peut être alimenté à partir d'une batterie 9 Volt interne ou d'une alimentation fantôme de 48 Volts d'une table de mixage.
2. INPUT - Jack d'entrée 6,35 mm hi-Z pour le branchement à des instruments, le niveau de ligne ou des signaux audio de niveau haut-parleur. S'il n'y a pas de câble relié au jack INPUT, le MDA1 s'éteint. Cela empêche la batterie de se vider lorsque le boîtier de direct n'est pas en cours d'utilisation.
3. THRU - Sortie 6,35 mm pour faire passer le signal d'entrée grâce à un système d'amplificateur ou de retour de scène.
4. Interrupteur BATTERY On/Off – Allume/éteint la batterie de 9 V (lorsqu'il y a un câble connecté à la prise jack INPUT).

Références

6 OGB GROUND -5dB LIFT

Latéral

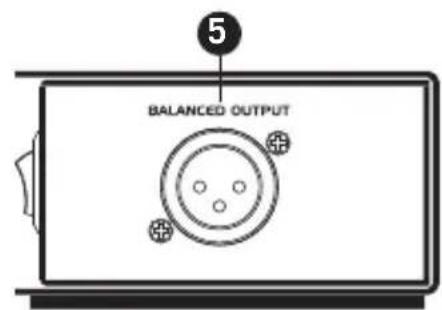

1. BALANCED OUTPUT - Branchement mâle XLR low-Z.
2. Commutateur d'atténuateur -15 dB – Lorsqu'il est engagé, le niveau d'entrée est atténué de -15 dB pour prévenir la distorsion lors de la connexion à des signaux de niveau élevé à la prise jack INPUT.
3. GROUND LIFT - Quand il est engagé, la terre d'entrée (blindage) est débranchée.

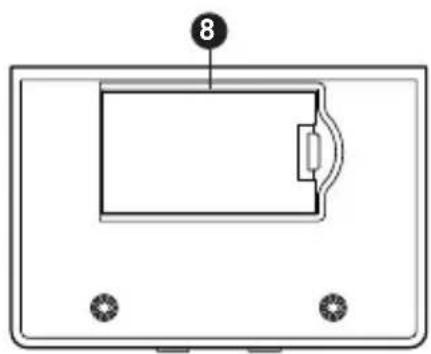

4. Couvercle de la batterie – Installez une pile 9 V en ouvrant le couvercle du compartiment et en fixant la batterie sur le connecteur de borne.

Mise sous tension du MDA1

Le MDA1 peut fonctionner sur une seule pile de 9 V ou une alimentation fantôme standard de 48 V. À chaque fois qu'une alimentation fantôme est présente sur le câble XLR qui est branché à la sortie symétrique, le plus du MDA1 commutera automatiquement sur l'alimentation fantôme et débranchera la batterie 9 V. En fait, lorsque l'interrupteur de la batterie est rentré, le MDA1 détecte la tension et sélectionne celle qui est la plus élevée. Le commutateur fantôme/batterie (Phantom/Battery) peut servir à couper l'alimentation de la batterie lorsque l'appareil n'est pas en cours d'utilisation.

Spécifications

Type Boîtier direct actif mono

Réponse en fréquence 18 Hz à 35 kHz -3 dB

Entrée maximale + 2 dBu (pile 9 V)

Gain +4,8 dB

Plage dynamique 105 dB @ sortie symétrique

Plancher de bruit -98 dB (Pad coupé)

Distorsion harmonique totale < 0,05 % de 18 Hz à 35 kHz

Impédance d'entrée 1 MΩ (Pad On ou Off)

Impédance de sortie 200 Ω

Commutateur PAD d'entrée 0 dB, -15 dB

Ground Lift Déconnecte la broche XLR 1 (sortie)

Connecteurs Jack 6,35 mm, asymétrique (In & Thru)

XLR symétriques (sortie)

Puissance d'alimentation 48 V fantôme ou pile de 9 V

Construction Bâti en acier de calibre 14

Dimensions 5" x 3.38" x 1.95"

127 mm x 86 mm x 50 mm

Poids 1.34lb

611 g

Verstärkung + 4,8 dB
