Tipo de producto	Caja DI activa mono
Marca	Samson
Modelo	MDA1
Categoría	Sistema hi-fi - Caja DI
Dimensiones	127 x 86 x 50 mm
Peso	611 g
Material de la carcasa	Acero de calibre 14
Alimentación	Pila de 9 V (no incluida) o alimentación fantasma 48 V
Respuesta en frecuencia	18 Hz - 35 kHz (-3 dB)
Ganancia	+4,8 dB
Rango dinámico	105 dB
Distorsión armónica total	< 0,05 %
Impedancia de entrada	1 MΩ
Impedancia de salida	200 Ω
Entrada	Jack de 6,35 mm asimétrico (In y Thru)
Salida	XLR simétrico macho
Atenuador (Pad)	0 dB / -15 dB
Ground Lift	Sí, desconecta el pin XLR 1
Función principal	Convertir señal asimétrica de alta impedancia en simétrica de baja impedancia
Usos típicos	Teclados, guitarras, cajas de ritmos, procesadores de señales
Mantenimiento	Limpiar con un paño seco y suave
Reparabilidad	Contactar a Samson con un número RA para reparación
Seguridad	No exponer a la humedad ni a líquidos

Preguntas frecuentes - MDA1 SAMSON

¿Cómo alimentar el Samson MDA1?

El MDA1 puede alimentarse con una pila de 9 V interna o con una alimentación fantasma de 48 V a través del cable XLR. El circuito selecciona automáticamente la fuente más alta.

¿Qué pila usar y cómo instalarla?

Use una pila de 9 V estándar. Abra la tapa del compartimento en la parte posterior, conecte el conector e inserte la pila. Vuelva a cerrar la tapa.

¿Cómo saber si el MDA1 está encendido?

El indicador POWER en el panel frontal se enciende cuando el dispositivo está alimentado (pila o fantasma).

¿Puedo usar el MDA1 sin pila si conecto un cable XLR con alimentación fantasma?

Sí, tan pronto como se detecta una alimentación fantasma de 48 V, el MDA1 conmuta automáticamente a esta y desconecta la batería para ahorrar la pila.

¿Para qué sirve el interruptor Ground Lift?

El Ground Lift desconecta el pin 1 del XLR (masa) para interrumpir los bucles de tierra y eliminar zumbidos y ruidos no deseados.

¿Qué hace el interruptor Pad (-15 dB)?

El interruptor Pad atenúa la señal de entrada en -15 dB para evitar la distorsión al conectar fuentes de audio de alto nivel (p. ej., salida de altavoz).

¿Puedo conectar una guitarra o un teclado directamente al MDA1?

Sí, la impedancia de entrada de 1 MΩ es adecuada para instrumentos pasivos como guitarras y teclados de alta impedancia.

¿Cuál es la longitud máxima de cable recomendada en la salida?

La salida XLR simétrica permite cables muy largos (hasta varias decenas de metros) sin pérdida de señal ni ruido, gracias al rechazo de modo común.

¿Cómo limpiar la carcasa?

Limpie la carcasa con un paño seco y suave. No use productos químicos o abrasivos, y evite el contacto con líquidos.

¿Qué hacer en caso de avería o mal funcionamiento?

Póngase en contacto con el servicio posventa de Samson. Debe obtener un número RA (Return Authorization) antes de enviar el dispositivo para reparación.

MANUAL DE USUARIO MDA1 SAMSON

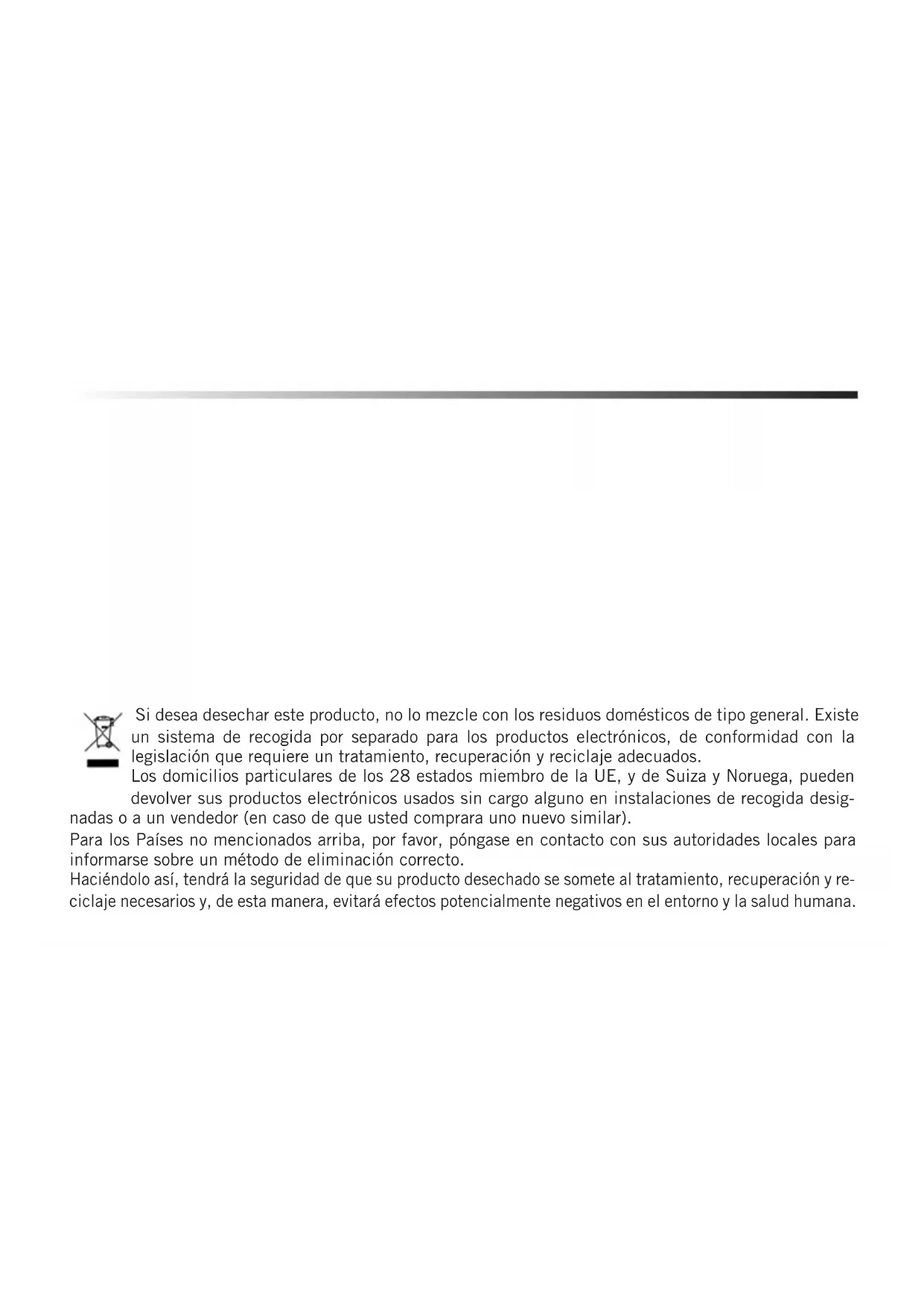

Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados.

Los domicilios particulares de los 28 estados miembro de la UE, y de Suiza y Noruega, pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida desiga un vendedor (en caso de que usted comprara uno nuevo similar).

Para los Países no mencionados arriba, por favor, póngase en contacto con sus autoridades locales para informarse sobre un método de eliminación correcto.

Haciéndolo así, tendrá la seguridad de que su producto desechado se somete al tratamiento, recuperación y reciclaje necesarios y, de esta manera, evitará efectos potencialmente negativos en el entorno y la salud humana.

Introducción

Una caja de inserción directa, en inglés DI Box, convierte señales de alta impedancia no balanceadas a señales de baja impedancia balanceadas. Esto ofrece la posibilidad de tender cables largos sin deterioro de la señal, además de poderse conectar señales de audio a la entrada de micrófono de una mesa de mezclas.

Las S-Max Direct Boxes de Samson combinan una circuitería de sonido de calidad superior con una construcción duradera y a prueba de desplazamientos, para ofrecer soluciones de conexión de señal de alta calidad para aplicaciones tanto en directo como en estudio. La Samson MDA1 Mono Active Direct Box ofrece una variedad de soluciones de inserción directa (DI) para aplicaciones de sonido en vivo y grabación. Usted puede conectar toda clase de señales de audio, como las procedentes de teclados, cajas de ritmo, mezcladoras, guitarras y procesadores de señal externos.

A diferencia de las cajas directas pasivas, la MDA1 es activa, lo que significa que tiene una fuente de alimentación, de manera que usted puede confiar en una respuesta de frecuencia uniforme en cualquier señal de audio que conecte, con independencia de su impedancia de salida. La MDA1 es ideal para conectar instrumentos con pastillas pasivas, las cuales tienen impedancias muy altas, al preservar los registros altos de la respuesta de frecuencia del instrumento. La salida balanceada proporciona una señal limpia, menos susceptible al ruido cuando se compara con un cable no balanceado, lo cual permite tender cables de mayores longitudes. Otra ventaja de una conexión balanceada es el RMC (Rechazo de Modo Común), que proporciona cancelación de interferencia (rumores y zumbidos) dejando al mismo tiempo la señal pura.

Con un cuidado y mantenimiento adecuados, su MDA1 funcionará sin problemas durante muchos años. En el caso de que su caja directa necesitara ser reparada, deberá obtener un número de autorización de devolución (Return Authorization, RA) antes de expedir su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, llame a Samson al 1-800-3SAMSON (1-800-372-6766) para obtener un número de RA antes de expedir su unidad. Si su caja directa fue adquirida fuera de los Estados Unidos, póngase en contacto con su distribuidor local para conocer detalles acerca de la garantía e información sobre reparaciones.

Leyendas

12 INPUT THRU BATTERY POWER

Parte delantera Parte trasera

5 BALANCED OUTPUT

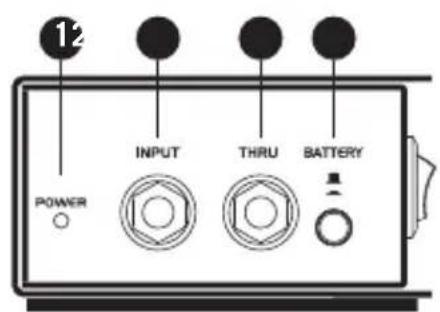

1. Indicador de ALIMENTACIÓN – Este LED se ilumina al activarse la MDA1. La MDA1 puede recibir energía ya de la pila interna de 9 voltios o de la alimentación fantasma de 48 voltios procedente de la mezcladora.
2. INPUT- Conector de entrada de 1/4" de alta impedancia, para la conexión de instrumentos o de audio a nivel de línea o de altavoz. Si no hay un cable conectado al conector INPUT, la MDA1 se desactivará. Esto evita que la pila se descargue cuando la caja directa no esté siendo usada.
3. THRU – Salida de 1/4" para pasar la señal de entrada a través de un amplificador de escenario o sistema de monitores.
4. Interruptor de encendido/apagado de la pila (BATTERY) – Hace que se active la pila de 9 voltios (cuando hay un cable conectado al conector INPUT).

Leyendas

6 OVB GROUND -5dB LIFT

Parte lateral

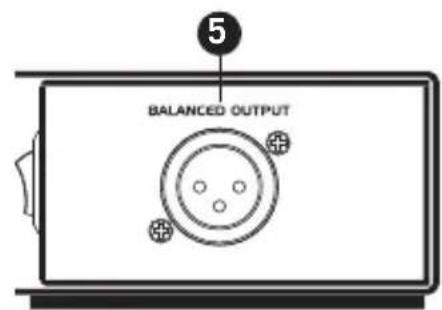

1. BALANCED OUTPUT (salida balanceada) – Conector XLR macho de baja impedancia.

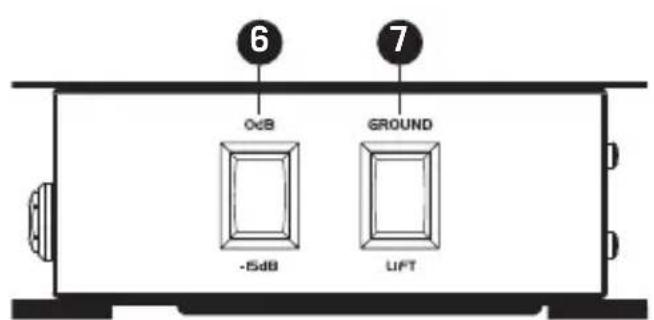

2. Interruptor Pad de -15db – Al activarse, la señal de entrada se atenúa -15db para evitar distorsión o al conectar una señal de alto nivel al conector INPUT.
3. GROUND LIFT (interruptor de masa) – Al activarse el interruptor, se desconecta la entrada de señal de masa (blindaje).

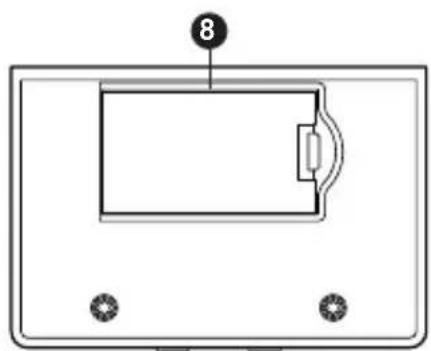

4. Tapa de la pila – Instale una pila estándar de 9 voltios abriendo la tapa de la pila y acoplando la pila al conector de terminal.

Alimentación de la MDA1

La MDA1 puede funcionar con una única pila de 9 voltios o mediante alimentación fantasma estándar de 48 voltios. Siempre que haya alimentación fantasma en el cable XLR que esté conectado a la Salida Balanceada, la MDA1 plus conmutará automáticamente a alimentación fantasma y desconectará la pila de 9 voltios. De hecho, cuando el conmutador de la pila esté activado, la MDA1 detectará el voltaje y seleccionará cuál es mayor. En conmutador fantasma/pila puede usarse para desconectar la alimentación de la pila cuando la unidad no se esté utilizando.

Especificaciones

Tipo Caja directa activa mono

Respuesta de frecuencia 18Hz a 35kHz -3dB

Entrada máxima +2dBu (pila de 9 voltios)

Ganancia +4,8dB

Rango dinámico 105dB @ Salida balanceada

Ruido de fondo -98dB (Pad desactivado)

Distorsión armónica total <0,05% de 18Hz a 35kHz

Impedancia de entrada 1MΩ (Pad activado o desactivado)

Impedancia de salida 200Ω

Conmutador PAD entrada 0dB, -15dB

Interruptor de masa Desconecta XLR pin-1 (Salida)

Conectores Tipo jack de 1/4", no balanceado (Entrada & Thru)

XLR balanceado (Salida)

Alimentación Fantasma de 48V o pila de 9 voltios

Construcción Chasis de acero de calibre 14

Dimensiones 5" x 3,38" x 1,95"

127mm x 86mm x 50mm

Peso 1,34lb

611g
