Tipo di prodotto	Unità di direct box attiva mono
Marca	Samson
Modello	MDA1
Categoria	Sistema Hi-Fi - Direct Box (DI)
Dimensioni	127 x 86 x 50 mm
Peso	611 g
Materiale del telaio	Acciaio di calibro 14
Alimentazione	Batteria 9 V (non inclusa) o alimentazione phantom 48 V
Risposta in frequenza	18 Hz - 35 kHz (-3 dB)
Guadagno	+4,8 dB
Gamma dinamica	105 dB
Distorsione armonica totale	< 0,05 %
Impedenza di ingresso	1 MΩ
Impedenza di uscita	200 Ω
Ingresso	Jack 6,35 mm sbilanciato (In e Thru)
Uscita	XLR bilanciato maschio
Attenuatore (Pad)	0 dB / -15 dB
Ground Lift	Sì, disconnette il pin XLR 1
Funzione principale	Convertire segnale sbilanciato ad alta impedenza in bilanciato a bassa impedenza
Usi tipici	Tastiere, chitarre, drum machine, processori di segnale
Manutenzione	Pulire con un panno asciutto e morbido
Riparabilità	Contattare Samson con un numero RA per la riparazione
Sicurezza	Non esporre a umidità o liquidi

Domande frequenti - MDA1 SAMSON

Come alimentare il Samson MDA1?

L'MDA1 può essere alimentato da una batteria 9 V interna o da un'alimentazione phantom 48 V tramite cavo XLR. Il circuito seleziona automaticamente la sorgente più alta.

Quale batteria usare e come installarla?

Utilizzare una batteria 9 V standard. Aprire il coperchio del vano posteriore, collegare il connettore e inserire la batteria. Richiudere il coperchio.

Come sapere se l'MDA1 è acceso?

L'indicatore POWER sul pannello frontale si accende quando l'apparecchio è alimentato (batteria o phantom).

Posso usare l'MDA1 senza batteria se collego un cavo XLR con phantom?

Sì, non appena viene rilevata un'alimentazione phantom 48 V, l'MDA1 commuta automaticamente su di essa e interrompe la batteria per risparmiare la pila.

A cosa serve l'interruttore Ground Lift?

Il Ground Lift disconnette il pin 1 dell'XLR (massa) per interrompere i loop di terra ed eliminare ronzii e rumori indesiderati.

Cosa fa l'interruttore Pad (-15 dB)?

L'interruttore Pad attenua il segnale di ingresso di -15 dB per evitare distorsioni quando si collegano sorgenti audio di livello elevato (es. uscita altoparlante).

Posso collegare una chitarra o una tastiera direttamente all'MDA1?

Sì, l'impedenza di ingresso di 1 MΩ è adatta a strumenti passivi come chitarre e tastiere ad alta impedenza.

Qual è la lunghezza massima del cavo consigliata in uscita?

L'uscita XLR bilanciata consente cavi molto lunghi (fino a diverse decine di metri) senza perdita di segnale né rumore, grazie alla reiezione di modo comune.

Come pulire il telaio?

Pulire il telaio con un panno asciutto e morbido. Non utilizzare prodotti chimici o abrasivi ed evitare il contatto con liquidi.

Cosa fare in caso di guasto o malfunzionamento?

Contattare il servizio post-vendita Samson. È necessario ottenere un numero RA (Return Authorization) prima di spedire l'apparecchio per la riparazione.

MANUALE UTENTE MDA1 SAMSON

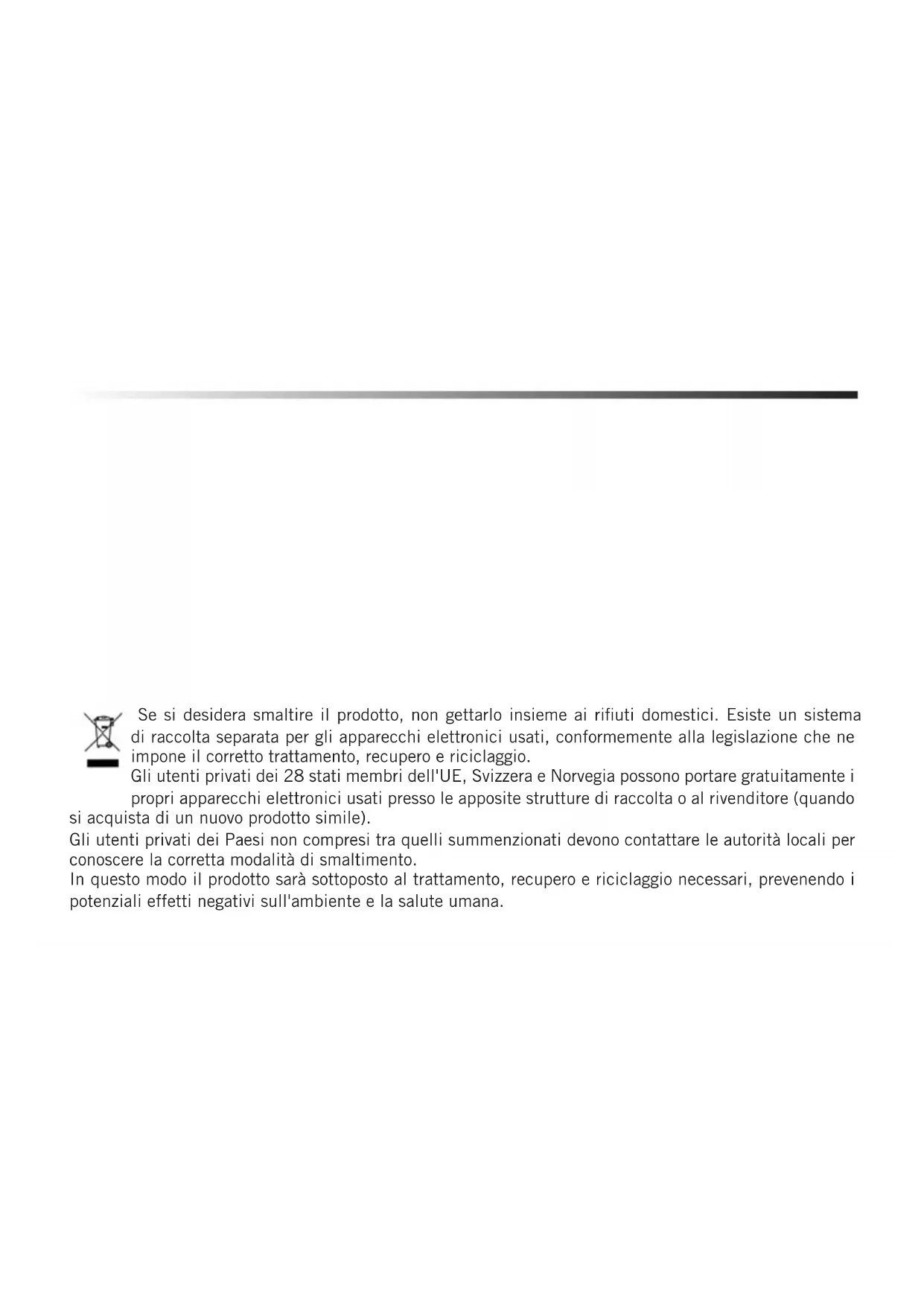

Se si desidera smaltire il prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta separata per gli apparecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio.

Gli utenti privati dei 28 stati membri dell'UE, Svizzera e Norvegia possono portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di un nuovo prodotto simile).

Gli utenti privati dei Paesi non compresi tra quelli summenzionati devono contattare le autorità locali per conoscere la corretta modalità di smaltimento.

In questo modo il prodotto sarà sottoposto al trattamento, recupero e riciclaggio necessari, prevenendo i potenziali effetti negativi sull'ambiente e la salute umana.

Introduzione

Una DI box converte i segnali ad alta impedenza sbilanciati in segnali a bassa impedenza bilanciati. Ciò permette di usare cavi molto lunghi senza deterioramento del segnale e di collegare i segnali audio all'ingresso microfono di un mixer.

Le DI box S-Max di Samson combinano una circuiteria audio di alta qualità e una struttura robusta per offrire collegamenti audio impeccabili sia live che in studio. La DI box mono attiva professionale MDA1 di Samson offre diverse soluzioni DI per esibizioni dal vivo e registrazioni. È possibile collegare qualsiasi sorgente audio: tastiere, drum machine, mixer, chitarre e processori di segnali outboard.

A differenza delle DI box passive, la MDA1 è attiva, cioè è alimentata, quindi è possibile fare affidamento su una risposta in frequenza uniforme su qualsiasi segnale audio collegato, indipendentemente dalla sua impedenza in uscita. La MDA1 è ideale per collegare strumenti con pickup passivi, che hanno un'impedenza molto alta, preservando la fascia superiore della risposta in frequenza dello strumento. L'uscita bilanciata della MDA1 fornisce un segnale nitido, meno suscettibile al rumore rispetto a un cavo sbilanciato e permettendo l'uso di cavi più lunghi. Un altro vantaggio di un collegamento bilanciato è il CMR (reiezione di modo comune), che elimina le interferenze (hum e rumori di fondo) lasciando inalterato il segnale originale.

Seguendo le istruzioni per la cura e la manutenzione, la MDA1 funzionerà senza problemi per diversi anni. Per eventuali interventi di assistenza sulla DI box, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Contattare Samson al numero 1–800–3SAMSON (1–800–372–6766) per ottenere un numero RA prima di inviare il prodotto. Se la DI box è stata acquistata fuori dagli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.

Descrizione

12 INGRESSO THRU BATTERY POWER

Pannello anteriore Pannello posteriore

USCITA BILANCIATA

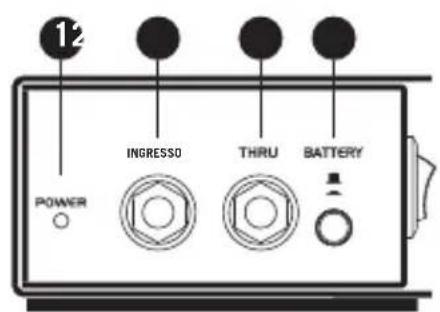

1. Spia POWER – Questa spia si illumina quando la MDA1 è alimentata. La MDA1 può essere alimentata dalla batteria interna a 9 volt o tramite phantom a 48 volt di un mixer.
2. INPUT – Jack di ingresso da 1/4" ad alta impedenza per collegare strumenti, segnali di linea o segnali audio di altoparlanti. Se al jack INPUT non è collegato alcun cavo, la MDA1 si spegnerà. Ciò evita che la batteria si scarichi quando la DI box non è in uso.
3. THRU – Uscita da 1/4" per inviare il segnale in ingresso a un monitor o amplificatore da palco.
4. Interruttore BATTERY – Attiva la batteria da 9 volte (quando un cavo è collegato al jack INPUT).

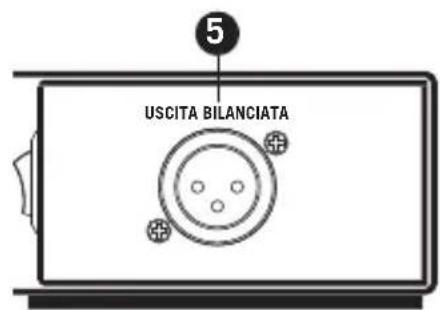

5. BALANCED OUTPUT – Connettore XLR maschio a bassa impedenza.

Descrizione

6 OGB GROUND -5dB LIFT

Pannello laterale

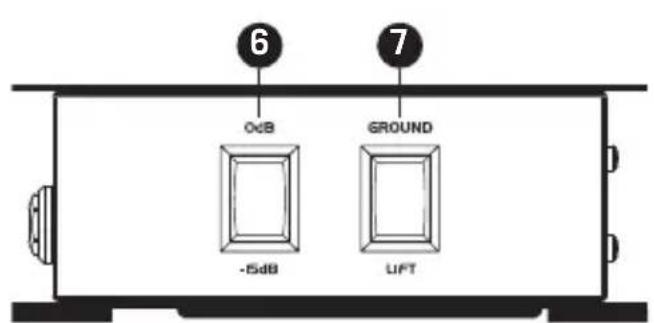

1. Interruttore di smorzamento -15 dB – Quando è premuto, il livello in ingresso è attenuato di 15 dB per evitare distorsioni o durante il collegamento di segnali ad alto livello al jack INPUT.
2. Interruttore GROUND LIFT – Quando l'interruttore è premuto, il collegamento a massa (schermatura) è disattivo.

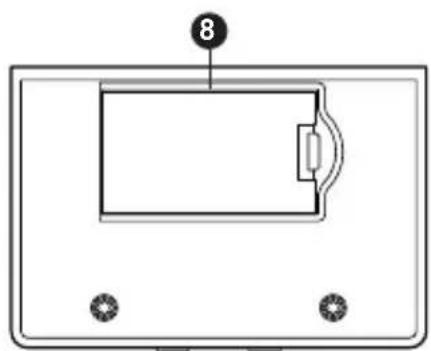

3. Vano batteria – Installare una batteria standard da 9 volt aprendo lo sportello e fissando la batteria al connettore terminale.

Alimentazione della MDA1

La MDA1 può essere alimentata da una batteria da 9 volt o tramite phantom a 48 volt. Quando sul cavo XLR collegato al jack Balanced Output è presente alimentazione phantom, la MDA1 plus passerà automaticamente all'alimentazione phantom scollegando la batteria da 9 volt. Infatti, anche se l'interruttore Battery è premuto, la MDA1 rileva la tensione e seleziona quella maggiore. L'interruttore Phantom/Battery può essere usato per scollegare la batteria quando l'unità non è in uso.

Specifiche tecniche

Tipo DI box mono attiva

Risposta in frequenza Da 18 Hz a 35kHz -3 dB

Ingresso max. +2 dBu (batteria da 9 volt)

Guadagno +4,8 dB

Gamma dinamica 105 dB all'uscita bilanciata

Rumore -98dB (smorzamento disattivato)

Distorsione armonica totale <0,05% da 18Hz a 35kHz

Impedenza di ingresso 1 MΩ (smorzamento attivato o disattivato)

Impedenza di uscita 200 Ω

Interruttore di smorzamento in ingresso 0 dB, -15 dB

Interruttore Ground Lift Scollega il pin-1 del connettore XLR (uscita)

Connettori Jack fono da 1/4", XLR sbilanciato (ingresso e Thru), bilanciato (uscita)

Alimentazione Phantom a 48 V o batteria da 9 volt

Struttura Chassis in acciaio calibro 14

Dimensioni 5" x 3.38" x 1.95"

127 mm × 86 mm × 50 mm

Peso 1.34 lb

611 g
