Produkttyp	Aktive Mono-Direktbox
Marke	Samson
Modell	MDA1
Kategorie	HiFi-System - DI-Box
Abmessungen	127 x 86 x 50 mm
Gewicht	611 g
Gehäusematerial	Stahl, Stärke 14
Stromversorgung	9-V-Batterie (nicht im Lieferumfang) oder 48-V-Phantomspeisung
Frequenzgang	18 Hz - 35 kHz (-3 dB)
Gain	+4,8 dB
Dynamikbereich	105 dB
Gesamtklirrfaktor	< 0,05 %
Eingangsimpedanz	1 MΩ
Ausgangsimpedanz	200 Ω
Eingang	6,35-mm-Klinke, unsymmetrisch (In und Thru)
Ausgang	XLR symmetrisch, männlich
Dämpfungsglied (Pad)	0 dB / -15 dB
Ground Lift	Ja, trennt den XLR-Pin 1
Hauptfunktion	Umwandlung eines unsymmetrischen, hochohmigen Signals in ein symmetrisches, niederohmiges Signal
Typische Anwendungen	Keyboards, Gitarren, Drumcomputer, Signalprozessoren
Wartung	Mit einem trockenen, weichen Tuch reinigen
Reparierbarkeit	Samson mit einer RA-Nummer (Return Authorization) für Reparatur kontaktieren
Sicherheit	Nicht Feuchtigkeit oder Flüssigkeiten aussetzen

Häufig gestellte Fragen - MDA1 SAMSON

Wie wird das Samson MDA1 mit Strom versorgt?

Das MDA1 kann über eine interne 9-V-Batterie oder über eine 48-V-Phantomspeisung über das XLR-Kabel betrieben werden. Die Schaltung wählt automatisch die höhere Spannungsquelle aus.

Welche Batterie verwenden und wie wird sie eingelegt?

Verwenden Sie eine Standard-9-V-Batterie. Öffnen Sie den Deckel des Batteriefachs auf der Rückseite, schließen Sie den Stecker an und legen Sie die Batterie ein. Schließen Sie den Deckel wieder.

Wie erkenne ich, ob das MDA1 eingeschaltet ist?

Die POWER-Leuchte auf der Vorderseite leuchtet, wenn das Gerät mit Strom versorgt wird (Batterie oder Phantomspeisung).

Kann ich das MDA1 ohne Batterie verwenden, wenn ich ein XLR-Kabel mit Phantomspeisung anschließe?

Ja, sobald eine 48-V-Phantomspeisung erkannt wird, schaltet das MDA1 automatisch darauf um und trennt die Batterie, um die Batterie zu schonen.

Wozu dient der Ground-Lift-Schalter?

Der Ground Lift trennt den XLR-Pin 1 (Masse), um Erdschleifen zu unterbrechen und unerwünschte Brumm- und Summgeräusche zu beseitigen.

Was macht der Pad-Schalter (-15 dB)?

Der Pad-Schalter dämpft das Eingangssignal um -15 dB, um Verzerrungen beim Anschluss von hochpegeligen Audioquellen (z.B. Lautsprecherausgang) zu vermeiden.

Kann ich eine Gitarre oder ein Keyboard direkt an das MDA1 anschließen?

Ja, die Eingangsimpedanz von 1 MΩ ist für passive Instrumente wie Gitarren und hochohmige Keyboards geeignet.

Was ist die maximal empfohlene Kabellänge am Ausgang?

Der symmetrische XLR-Ausgang ermöglicht sehr lange Kabel (bis zu mehreren zehn Metern) ohne Signalverlust oder Rauschen dank der Gleichtaktunterdrückung.

Wie reinige ich das Gehäuse?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel und vermeiden Sie den Kontakt mit Flüssigkeiten.

Was tun bei einer Störung oder Fehlfunktion?

Kontaktieren Sie den Samson-Kundendienst. Sie müssen eine RA-Nummer (Return Authorization) anfordern, bevor Sie das Gerät zur Reparatur einsenden.

BEDIENUNGSANLEITUNG MDA1 SAMSON

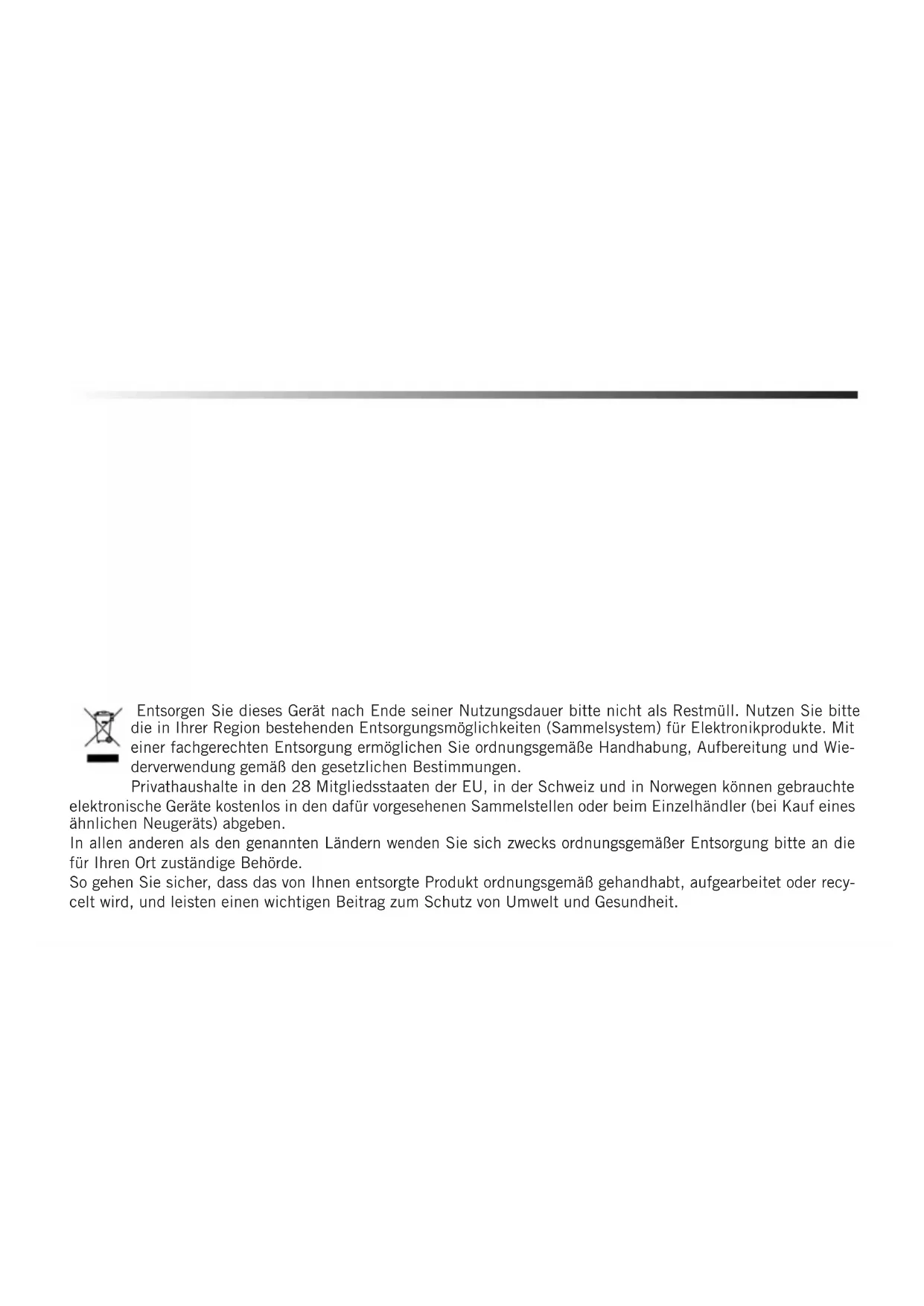

Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederverwendung gemäß den gesetzlichen Bestimmungen.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben.

In allen anderen als den genannten Ländern wenden Sie sich zwecks ordnungsgemäßer Entsorgung bitte an die für Ihren Ort zuständige Behörde.

So gehen Sie sicher, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandhabt, aufgearbeitet oder recycelt wird, und leisten einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit.

Einführung

Eine Direct Insertion Box, oder DI-Box, wandelt asymmetrische Signale mit hoher Impedanz in symmetrische Signale mit kleiner Impedanz um. Damit können lange Kabel verlegt werden, ohne das Signal zu beeinträchtigen, und Audiosignale lassen sich an den Mikrofoneingang eines Mischpults anschließen.

Samsons S-Max Direct Boxes kombinieren erstklassige Sound-Schaltkreise mit einer robusten, gut transportanblen Konstruktion, um hochwertige Signalverbindungen für Live- und Studioanwendungen zu bieten. Die Samson MDA1 Mono Active Direct Box bietet eine Vielzahl von DI-Lösungen für Livesound- und Aufnahmeanwendungen. Sie können alle Arten von Audiosignalen, beispielsweise von Keyboards, Drum Machines, Mischpulten, Gitarren und externen Signalprozessoren anschließen.

Im Gegensatz zu passiven DI-Boxen ist die MDA1 aktiv, das bedeutet, sie hat eine Stromversorgung. Damit können Sie sich bei jedem Audiosignal, das Sie anschließen – unabhängig von seinem Ausgangswiderstand – auf einen gleichmäßigen Frequenzgang verlassen. Die MDA1 eignet sich ideal für den Anschluss von Instrumenten mit passiven Tonabnehmern, die sehr hohe Impedanzen haben; dazu behält sie das Top End des Frequenzgangs des Instrumentes bei. Das symmetrische Output bietet einen sauberes Signal, das weniger anfällig für koreanische ist, verglichen mit einem asymmetrischen Kabel, dies ermöglicht, längere Kabel zu verlegen. Ein weiterer Vorteil eines symmetrischen Anschlusses ist die Gleichtaktunterdrückung (Common Mode Rejection, CMR) zur Unterdrückung von Interferenzen (Summen und Brummen), während das Originalsignal rein bleibt.

Wenn Sie Ihre MDA1 mit angemessener Sorgfalt behandeln, funktioniert sie jahrelang problemlos. Sollte Ihre Direct Box einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung Ihrer Einheit an Samson bitte eine Return Authorization (RA) Number (Rücksendeberechtigungssnummer). Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen. Sie können sich telefonisch unter +1-800-3SAMSON ([phone]) an Samson wenden. Erfragen Sie eine Umtauschberechtigungssnummer und schicken Sie anschließend Ihr Gerät ein. Wenn Sie Ihre Direct Box außerhalb der USA erworben haben, wenden Sie sich bitte an einen Händler in Ihrer Umgebung. Dort erhalten Sie alle für Garantie, Wartung und Reparaturen wichtigen Informationen.

Beschriftungen

12 INPUT THRU BATTERY POWER

Vorderseite Rückseite

5 BALANCED OUTPUT

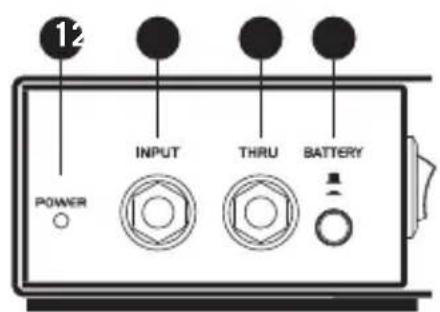

1. Anzeige POWER – Diese LED leuchtet auf, wenn die MDA1 angeschaltet ist. Die MDA1 kann ihre Leistung entweder aus der internen 9-Volt-Batterie oder vom 48 Volt-Phantomstrom eines Mischpults beziehen.
2. INPUT – Hi-Z-Eingangsbuchse (6,5 mm (1/4 Zoll)) für den Anschluss von Instrumenten, Eingangspegel oder Lautsprecherpegel-Audio. Wenn kein Kabel an die INPUT-Buchse angeschlossen ist, schaltet sich die MDA1 ab. Dies verhindert, dass die Batterie ausläuft, wenn die Direct Box nicht verwendet wird.
3. THRU – Ausgang (6,5 mm (1/4 Zoll)), um das Eingangssignal durch den Bühnenverstärker oder ein Monitorsystem durchzuschleifen.
4. Schalter BATTERY On/Off – schaltett die 9 Volt-Batterie ein (wenn ein Kabel an die INPUT-Buchse angeschlossen ist).

Beschriftungen

6 OGB GROUND -5dB LIFT

Seite

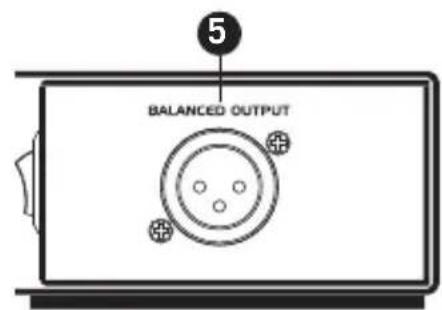

1. BALANCED OUTPUT – Männlicher XLR-Low-Z-Steckverbinder.

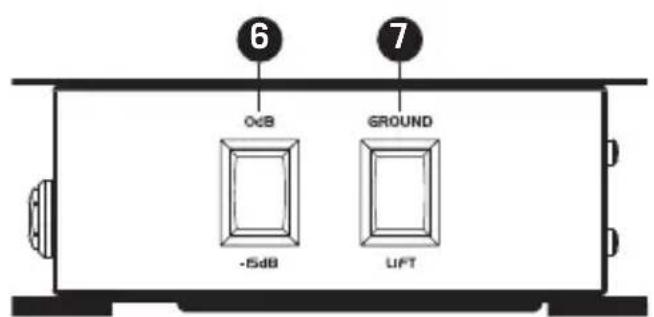

2. • 15 dB Druckschalter – Wenn er aktiviert ist, wird der Eingangspegel um - 15 dB abgesenkt, um Verzerrungen zu verhindern, wenn ein Signal mit hohem Pegel an die INPUT-Buchse angeschlossen wird.
3. GROUND LIFT – Wenn der Schalter aktiv ist, wird die Verbindung zur Eingangserdung (Abschirmung) unterbrochen.
4. Batterieklappe – Installieren Sie eine Standard-9 Volt-Batterie, indem Sie die Batterieklappe öffnen und die Batterie am Anschlußstück befestigen.

Stromversorgung der MDA1

Die MDA1 kann mit einer einzelnen 9 Volt-Batterie oder mit Standardphantomstrom (48 Volt) betrieben werden. Immer wenn auf dem XLR-Kabel, das mit dem symmetrischen Ausgang verbunden ist, Phantomstrom vorhanden ist, wechselt die MDA1 plus automatisch auf Phantomspeisung und unterbricht die Verbindung zur 9 Volt-Batterie. Die MDA1 erkennt bei eingedrücktem Batterieschalter (Battery) die anliegende Spannung und wählt die höhere. Mit dem Schalter Phantom/Battery (Phantomspeisung/Batterie) kann der Strom aus der Batterie abgeschaltet werden, wenn die Einheit nicht in Verwendung ist.

Technische Daten

Typ Mono Active Direct Box

Frequenzgang 18 Hz – 35 kHz

Maximale Eingangsleistung + 2 dBu (9 Volt-Batterie)

Dynamikumfang 105 dB @ symmetrischem Ausgang

Grundrauschen - 98 dB (Pad Off)

Total Harmonic Distortion < 0,05 % von 18 Hz bis 35 kHz

Eingangsimpedanz 1 M Ω (Pad On oder Off)

Ausgangsimpedanz 200 Ω

Schalter Input PAD 0 dB - 15 dB

Ground Lift Unterbricht die Verbindung mit dem XLR Pin-1 (Ausgang)

Anschlussbuchsen 6,5 mm (1/4 Zoll) Klinkenstecker, asymmetrisch (In und Thru)

XLR symmetrisch (Ausgang)

Stromversorgung 48 V-Phantomstrom oder 9 Volt-Batterie

Konstruktion Stahlchassis, 14 Gauge

Abmessungen 5 " x 3,38 " x 1,95 "

127 mm x 86 mm x 50 mm

Gewicht 1,34 lb

611 g
