Type de produit	Moniteurs de studio actifs 2 voies avec baffle accordé
Marque et modèle	Samson MediaOne 3a
Puissance de sortie	2 x 15 Watts efficaces (Classe A/B)
Réponse en fréquence	80 Hz à 23 kHz (-10 dB)
Fréquence de coupure	3,3 kHz (passe-haut 6 dB/oct, passe-bas 12 dB/oct)
Haut-parleurs	Woofer de 7,6 cm (3 pouces) en polypropylène avec suspension en butyle ; Tweeter à dôme en soie de 2,5 cm (1 pouce)
Entrées	RCA asymétriques (arrière) ; Mini-Jack 3,5 mm stéréo (avant, Aux)
Sorties	Sortie casque Mini-Jack 3,5 mm (avant) ; Bornier à ressort pour moniteur passif gauche
Alimentation	Secteur, sélecteur de tension, cordon secteur fourni
Consommation	Non spécifiée, estimée à environ 60 W max
Dimensions (active)	130 mm (l) x 172 mm (p) x 172 mm (h)
Dimensions (passive)	130 mm (l) x 165 mm (p) x 172 mm (h)
Poids (active)	2,3 kg
Poids (passive)	1,4 kg
Construction du baffle	MDF (panneaux de particules de moyenne densité) avec finition vinyle noir texturé
Fonctions principales	Réglage de volume encastré, entrée Aux, sortie casque avec désactivation des haut-parleurs, LED de mise sous tension bleue
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants ; ne pas obstruer les fentes de ventilation
Sécurité	Ne pas exposer à l'humidité ; ne pas ouvrir le boîtier ; confier les réparations à un personnel qualifié
Garantie	Garantie étendue de trois ans (sous réserve d'enregistrement)

FOIRE AUX QUESTIONS - MediaOne 3a SAMSON

Comment brancher les moniteurs MediaOne 3a ?

Connectez la source audio (console, carte son) aux entrées RCA du moniteur droit (actif) à l'arrière. Reliez le moniteur gauche (passif) au bornier LEFT SPEAKER OUTPUT du moniteur droit avec le câble de haut-parleur fourni. Branchez le cordon secteur au moniteur droit et mettez sous tension.

Pourquoi la LED avant ne s'allume-t-elle pas ?

Vérifiez que le cordon secteur est branché et que l'interrupteur POWER à l'arrière est en position ON. Si la LED reste éteinte, essayez une autre prise secteur ou contactez le service après-vente.

Les haut-parleurs ne produisent aucun son, que faire ?

Assurez-vous que le bouton VOLUME à l'avant n'est pas au minimum (appuyez pour déverrouiller). Vérifiez les connexions RCA et le câble du haut-parleur gauche. Testez avec une autre source audio (ex : lecteur MP3 sur l'entrée Aux).

Puis-je connecter un casque et des haut-parleurs en même temps ?

Non, lorsque vous branchez un casque sur la sortie Jack 3,5 mm avant, les haut-parleurs sont automatiquement désactivés. Pour écouter via les haut-parleurs, débranchez le casque.

Quelle est la tension de fonctionnement des MediaOne 3a ?

Les moniteurs sont équipés d'un sélecteur de tension à l'arrière. Assurez-vous qu'il soit réglé sur la tension de votre pays (ex : 115V ou 230V) avant la mise sous tension.

Comment utiliser l'entrée Aux avant ?

L'entrée Aux est une prise mini-Jack stéréo 3,5 mm située à l'avant. Branchez-y une source audio secondaire (lecteur MP3, smartphone) pour la mixer avec la source principale connectée aux RCA. Le volume est contrôlé par le bouton VOLUME.

Quels câbles sont recommandés pour connecter les moniteurs à une console ?

Utilisez des câbles RCA vers RCA ou des adaptateurs Jack 6,35 mm vers RCA pour les sorties ligne asymétriques. Pour des signaux symétriques, utilisez des câbles XLR vers RCA (asymétrique).

Puis-je utiliser les MediaOne 3a avec un caisson de basses ?

Oui, vous pouvez connecter un subwoofer (ex : Samson Resolv 120a) entre la console et les moniteurs. Consultez le guide de câblage dans la notice : reliez la console aux entrées du subwoofer, puis les sorties du subwoofer aux entrées RCA des MediaOne.

Comment nettoyer les moniteurs ?

Débranchez le cordon secteur. Utilisez un chiffon doux légèrement humide (pas de produit chimique) pour essuyer la surface en vinyle. Ne soufflez pas dans les évents et n'introduisez pas d'objet dans les ouvertures.

Que faire en cas de ronflement (hum) ?

Séparez les câbles audio des cordons secteur. Évitez les chemins parallèles ; croisez-les à 90 degrés si nécessaire. Vérifiez la qualité des connexions et que la masse est correcte. Si le problème persiste, testez avec une autre prise secteur.

MODE D'EMPLOI MediaOne 3a SAMSON

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

MediaOne — Généralités .....14

MediaOne — Présentation .....15

Face avant....15

MediaOne — Face arrière .....16

Mise en oeuvre des moniteurs MediaOne . . . . .17

Connexion des moniteurs MediaOne.....19

Utilisation des moniteurs MediaOne .....20

Face arrière des moniteurs MediaOne .....20

Utilisation des moniteurs MediaOne .....21

Moniteurs MediaOne - Guide de câblage .....24

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

DEUTSCHE

Einleitung .....25

Features der MediaOne-Serie.....26

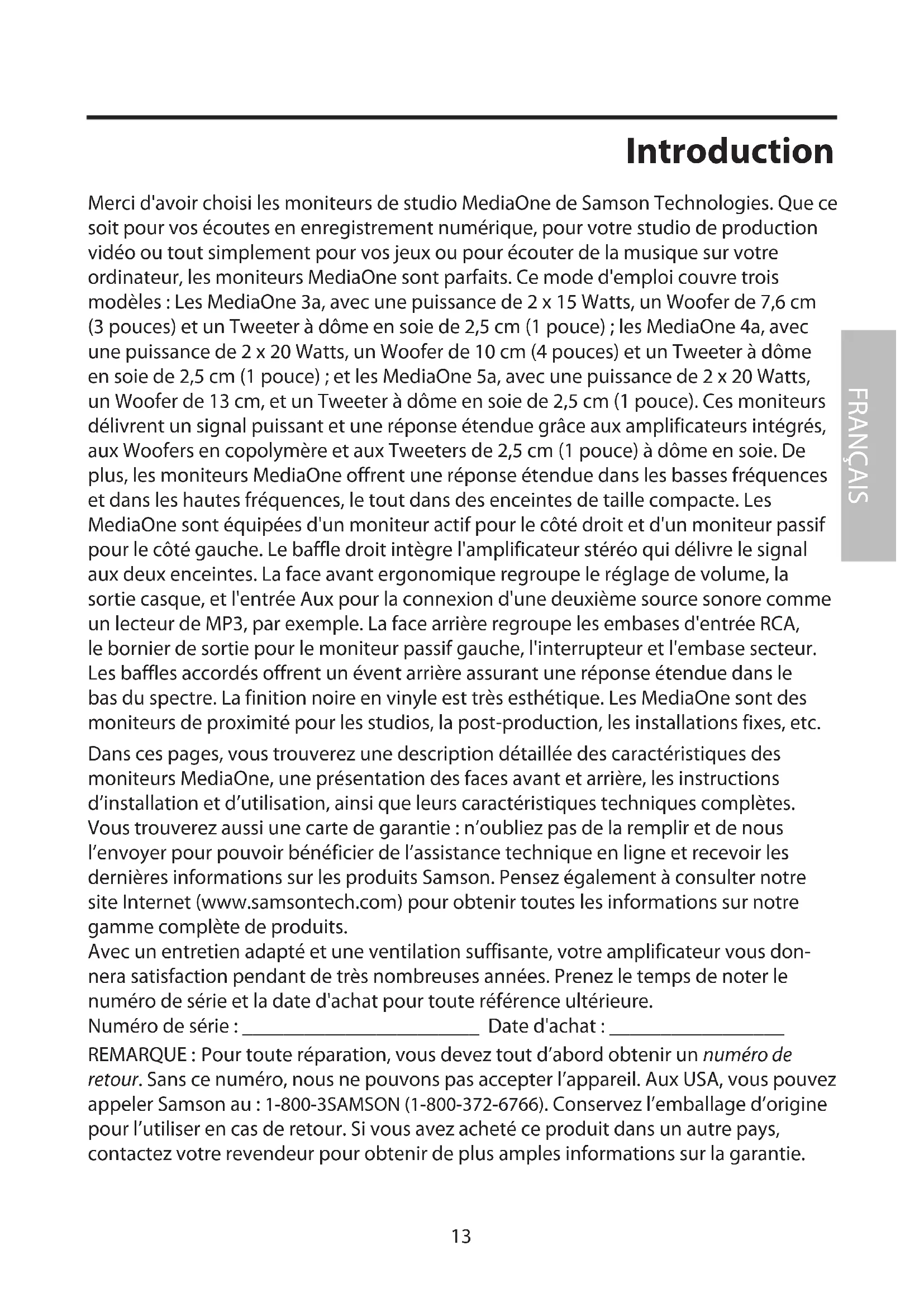

Merci d'avoir choisi les moniteurs de studio MediaOne de Samson Technologies. Que ce soit pour vos écoutes en enregistrement numérique, pour votre studio de production vidéo ou tout simplement pour vos jeux ou pour écouter de la musique sur votre ordinateur, les moniteurs MediaOne sont parfaits. Ce mode d'emploi couvre trois modèles : Les MediaOne 3a, avec une puissance de 2 x 15 Watts, un Woofer de 7,6 cm (3 pouces) et un Tweeter à dôme en soie de 2,5 cm (1 pouce) ; les MediaOne 4a, avec une puissance de 2 x 20 Watts, un Woofer de 10 cm (4 pouces) et un Tweeter à dôme en soie de 2,5 cm (1 pouce) ; et les MediaOne 5a, avec une puissance de 2 x 20 Watts, un Woofer de 13 cm, et un Tweeter à dôme en soie de 2,5 cm (1 pouce). Ces moniteurs délivrent un signal puissant et une réponse étendue grâce aux amplificateurs intégrés, aux Woofers en copolymère et aux Tweeters de 2,5 cm (1 pouce) à dôme en soie. De plus, les moniteurs MediaOne offrent une réponse étendue dans les basses fréquences et dans les hautes fréquences, le tout dans des enceintes de taille compacte. Les MediaOne sont équipées d'un moniteur actif pour le côté droit et d'un moniteur passif pour le côté gauche. Le baffle droit intègre l'amplificateur stéréo qui délivre le signal aux deux enceintes. La face avant ergonomique regroupe le réglage de volume, la sortie casque, et l'entrée Aux pour la connexion d'une deuxième source sonore comme un lecteur de MP3, par exemple. La face arrière regroupe les embases d'entrée RCA, le bornier de sortie pour le moniteur passif gauche, l'interrupteur et l'embase secteur. Les baffles accordés offrent un évent arrière assurant une réponse étendue dans le bas du spectre. La finition noire en vinyle est très esthétique. Les MediaOne sont des moniteurs de proximité pour les studios, la post-production, les installations fixes, etc.

Dans ces pages, vous trouverez une description détaillée des caractéristiques des moniteurs MediaOne, une présentation des faces avant et arrière, les instructions d'installation et d'utilisation, ainsi que leurs caractéristiques techniques complètes. Vous trouverez aussi une carte de garantie : n'oubliez pas de la remplir et de nous l'envoyer pour pouvoir bénéficier de l'assistance technique en ligne et recevoir les dernières informations sur les produits Samson. Pensez également à consulter notre site Internet (www.samsontech.com) pour obtenir toutes les informations sur notre gamme complète de produits.

Avec un entretien adapté et une ventilation suffisante, votre amplificateur vous donnera satisfaction pendant de très nombreuses années. Prenez le temps de noter le numéro de série et la date d'achat pour toute référence ultérieure.

Numéro de série : ____ Date d'achat : ____

REMARQUE : Pour toute réparation, vous devez tout d'abord obtenir un numéro de retour. Sans ce numéro, nous ne pouvons pas accepter l'appareil. Aux USA, vous pouvez appeler Samson au : 1-800-3SAMSON (1-800-372-6766). Conservez l'emballage d'origine pour l'utiliser en cas de retour. Si vous avez acheté ce produit dans un autre pays, contactez votre revendeur pour obtenir de plus amples informations sur la garantie.

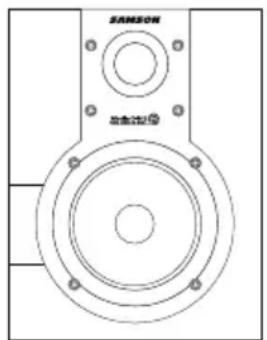

MediaOne — Généralités

Les moniteurs de studio Samson MediaOne 3i, 4i et 5i offrent une réponse linéaire et précise tout en restant très agréables à l'écoute. Voici quelques-unes de leurs caractéristiques générales :

• Moniteurs de studio actifs deux voies avec baffle accordé offrant une écoute extrêmement fidèle pour les studios d'enregistrement et de post-production, et les stations multimédias.
• Pour garantir une réponse précise et puissante dans les basses fréquences, les MediaOne sont équipés d'un Woofer en copolymère de conception spéciale avec membrane inversée et suspension en butyle. Les MediaOne 3a sont équipés d'un Woofer de 3 pouces (7,6 cm), les 4a d'un Woofer de 4 pouces (10 cm) et MediaOne 5a d'un Woofer de 5 pouces (13 cm).
• Le Tweeter à dôme en soie de 2,5 cm des MediaOne est couplé à un guide d'ondes conçu spécialement pour produire des hautes fréquences précises et naturelles.
• Réglage de volume encastré (à l'avant) pouvant être verrouillé sur sa position.
• Entrée Aux stéréo en mini-Jack 3,5 mm (à l'avant) permettant la connexion d'un deuxième signal stéréo (lecteur MP3, clavier, carte son ou toute autre source stéréo à niveau ligne) aux MediaOne.
• Sortie casque en mini-Jack 3,5 mm (à l'avant) permettant de connecter un casque pour écouter le mixage. Les haut-parleurs sont désactivés automatiquement lorsque vous connectez un casque à cette sortie.
• Les MediaOne 3a ont un amplificateur interne de 2 x 15 Watts (Classe A/B) ; les MediaOne 4a et 5a sont équipés d'amplificateurs de 2 x 20 Watts (Classe A/B).
• Filtres passifs multi-pôles procurant une réponse linéaire sur tout le spectre sonore.
• Entrées RCA permettant la connexion de signaux ligne standards de -10 dBV.
• Blindage magnétique pour les applications multimédias (près d'écrans d'ordinateurs).
• Câble de haut-parleur de 2 m (section : 0,8 mm ^2 ) pour le moniteur gauche.
• Baffle en panneaux de particules MDF garantissant une puissance maximale.
• Baffle offrant une superbe finition noire satinée et un évent arrière accordé avec précision.
  • Garantie étendue de trois ans.

MediaOne — Présentation

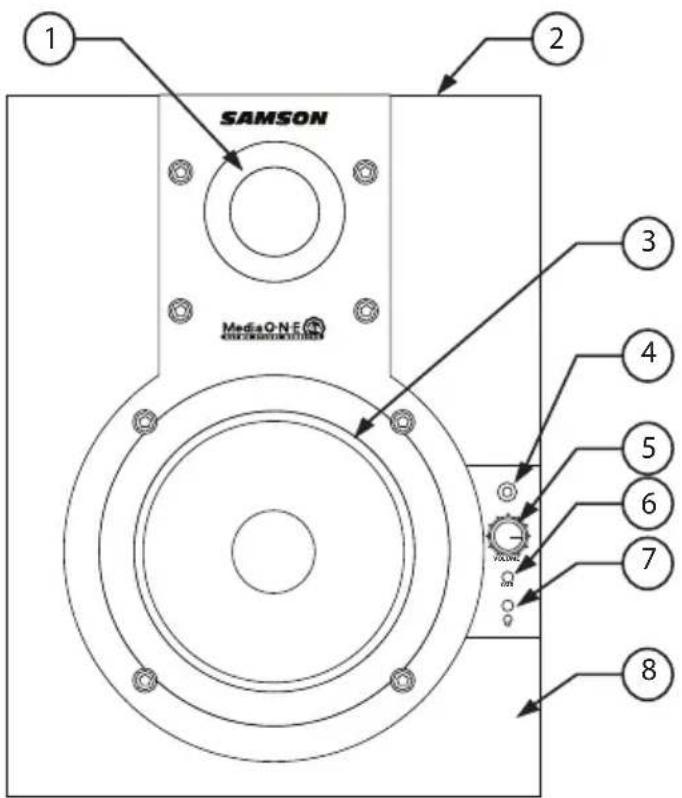

Face avant

1. Tweeter à dôme en soie - Tweeter à dôme en soie de 2,5 cm (1 pouce) offrant une réponse linéaire dans les hautes fréquences.
2. Évent accordé (à l'arrière) - Évent offrant une réponse linéaire et étendue dans les basses fréquences.
3. Woofer - Woofer haute puissance de 7,6 cm (3 pouces) pour les moniteurs Media One 3i, de 10,2 cm (4 pouces) pour les moniteurs Media One 4i, et de 13 cm (5 pouces) pour les moniteurs Media One 5i. Ils sont conçus pour garantir une réponse étendue dans les basses fréquences.

4. Led POWER - Cette Led s'allume en bleu lorsque le moniteur est sous tension et prêt à l'utilisation.

5. Bouton VOLUME (sur le moniteur droit) - Ce réglage détermine le niveau de sortie général.

6. Entrée Aux- Cette entrée en mini-Jack stéréo 3,5 mm permet de connecter une deuxième source à niveau ligne.
7. Sortie casque – Cette sortie en mini-Jack stéréo 3,5 mm permet de connecter un casque. Les haut-parleurs sont désactivés automatiquement lorsque vous connectez un casque.
8. Baffle- Baffle robuste en panneaux de particules MDF permettant d'obtenir une puissance maximale. Il propose une superbe finition en vinyle noir avec éléments décoratifs.

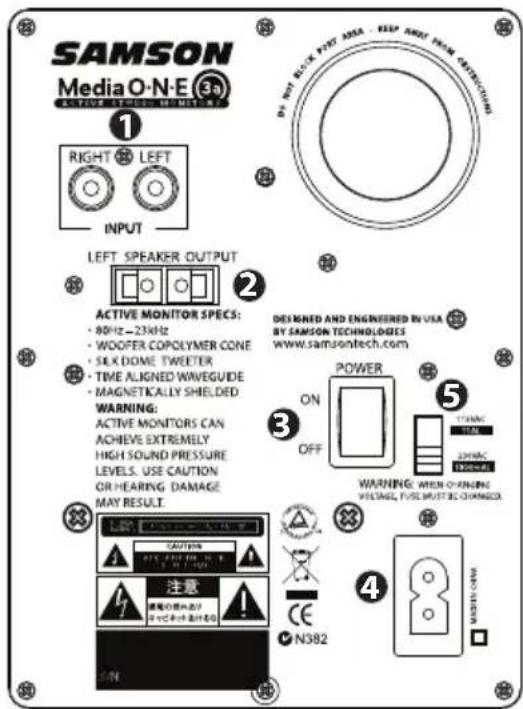

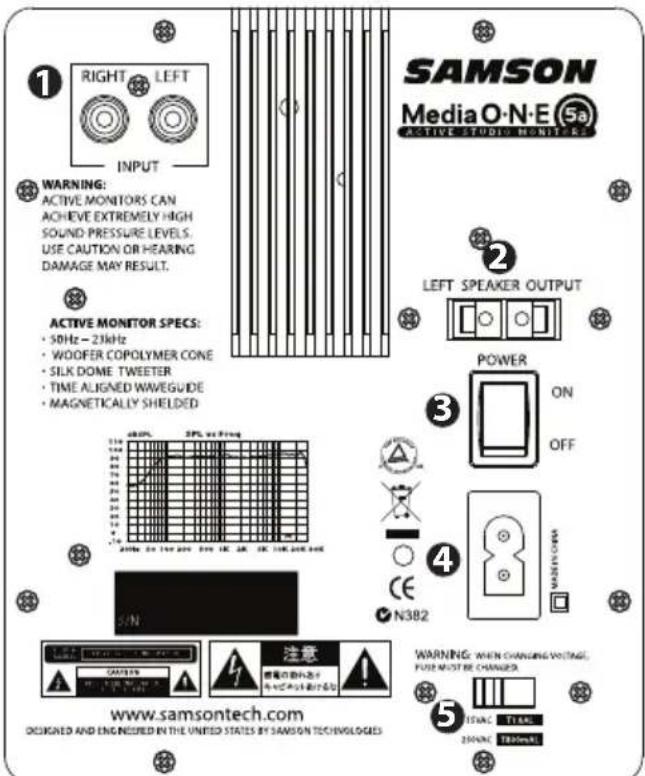

MediaOne — Face arrière

MediaOne — Présentation

MediaOne 4a et 5a MediaOne 3a

1. Entrée RCA – Utilisez cette entrée pour relier les signaux asymétriques des équipements -10 dBV (connecteur droit rouge, connecteur gauche blanc).
2. Sortie LEFT SPEAKER OUTPUT – Bornier à ressort servant à connecter le câble du moniteur gauche.
   3 Interrupteur POWER-Interrupteur secteur. En position ON, la Led en face

Face arrière (moniteur gauche)

avant s'allume en bleu pour indiquer que les moniteurs sont sous tension et prêt à l'utilisation.

1. Embase secteur- Utilisez cette embase pour connecter le cordon secteur fourni.
2. Sélecteur de tension - Utilisez-le pour sélectionner la tension de fonctionnement des amplificateurs.

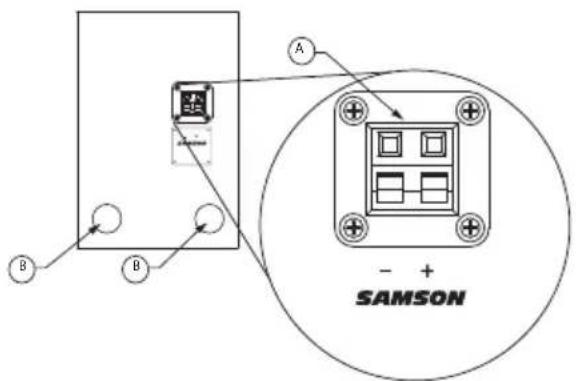

A. Bornier – Bornier à ressort servant à connecter le câble au moniteur gauche.
B. Évents accordés - Évents de conception silencieuse offrant une réponse linéaire et étendue dans les basses fréquences.

Mise en oeuvre des moniteurs MediaOne

Généralités sur les moniteurs de référence MediaOne

Les MediaOne sont des moniteurs de référence de proximité équipés d'un Woofer de 7,6 cm (3 pouces), de 10,2 cm (4 pouces) ou de 13 cm (5 pouces) de conception spéciale et d'un Tweeter à dôme en soie de 2,5 cm avec bobine Ferro fluide refroidie et aimant au néodyme. Le filtre de coupure a été conçu avec des composants de très haute qualité pour assurer une réponse en fréquence linéaire tout en minimisant les déphasages dans la zone de coupure. Le baffle des MediaOne est construit en panneaux de particules de moyenne densité (MDF) recouverts de vinyle ultra-résistant. Le baffle est également équipé d'un évent accordé offrant une réponse étendue dans les basses fréquences, avec une génération minimale de turbulences acoustiques. Le Woofer peut ainsi se déplacer en toute liberté, avec une incidence minimale sur les variations d'impédance. En face arrière, vous trouverez les connecteurs des MediaOne, en embases RCA asymétriques. La face avant regroupe le réglage de volume, la sortie casque en mini-Jack 3,5 mm et l'entrée auxiliaire en mini-Jack 3,5 mm. Les deux entrées sont reliées au module d'amplification stéréo, qui peut délivrer une puissance de 15 Watts par canal pour le MediaOne 3i, et de 20 Watts par canal pour les MediaOne 4i et 5i, via les filtres passifs.

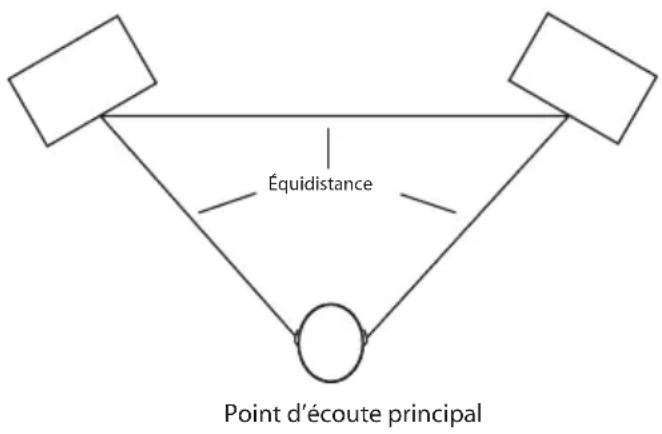

Positionnement des moniteurs MediaOne

L'écoute de proximité est le moyen de contrôle privilégié par les ingénieurs du son dans les studios de petite ou grande taille car ce type d'écoute minimise l'incidence de l'acoustique de la pièce. Ceci est particulièrement important dans les Home Studios d'aujourd'hui, où le budget pour le traitement acoustique de la cabine d'écoute est souvent limité, voire nul. En plaçant les moniteurs à proximité de l'auditeur, vous réduisez grandement l'incidence de l'acoustique de la pièce sur la sonorité globale. Le problème le plus important est causé par les surfaces réfléchissantes autour de la zone d'écoute, comme les tables, miroirs ou cadres, les murs de grandes dimensions et la surface de la console de mixage. Les sons réfléchis atteignent l'auditeur d'une façon ou d'une autre, mais les retards produits par les réflexions génèrent des déphasages sonores, atténuations de certaines fréquences ou effets de filtres en peigne. Évitez autant que possible les surfaces réfléchissantes. Vous pouvez aussi tendre un tissu acoustique sur les murs près des moniteurs. Il est important de créer un "triangle d'écoute", de façon à ce que l'auditeur et les moniteurs forment un triangle équilatéral parfait (Figure 1).

Figure 1.

Installation des moniteurs MediaOne

Positionnement des moniteurs MediaOne - suite

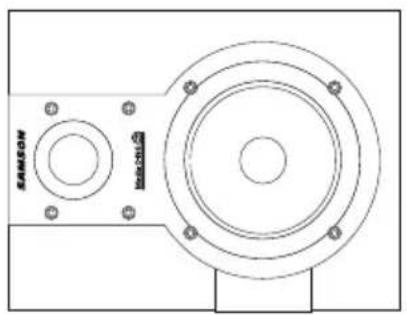

Orientation des enceintes

Les moniteurs MediaOne peuvent être placés à la verticale ou l'horizontale. Lorsque vous les utilisez en position horizontale, assurez-vous de placer les Tweeters gauche et droit à l'extérieur des enceintes (Figure 2). Ceci améliorera la définition stéréo et la réponse dans les basses en améliorant le couplage des Woofers.

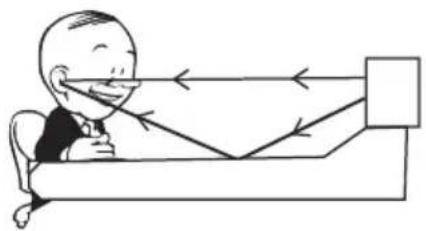

Quelques réflexions...

Lorsque vous déterminez la hauteur de vos moniteurs, évitez de créer des réflexions sur la surface de la console (Figure 3). Ces réflexions atteignent la position d'écoute avec un temps de retard qui crée des annulations de fréquences et une réponse incontrôlable. Imaginez des lignes droites représentant la projection du signal sonore en provenance des moniteurs, puis choisissez une hauteur permettant d'éviter les réflexions atteignant la position d'écoute (Figure 4). Dans la plupart des cas, la position idéale se trouve un peu au-dessus de la console, à l'arrière de la section des VU-mètres. Laissez également un espace d'au moins 7,6 cm (3 pouces) entre l'arrière des moniteurs et les murs pour permettre aux évents accordés d'étendre la réponse dans les basses fréquences.

Connexion des moniteurs MediaOne

Connexion des moniteurs MediaOne

Remarque : Avant de réaliser les connexions et de placer les enceintes sous tension, souvenez-vous de la règle de mise sous/hors tension des moniteurs actifs. L'appareil placé sous tension en dernier doit être placé hors tension en premier. Avant la mise sous tension, assurez-vous que tous les câbles soient connectés. Placez votre console de mixage sous tension ainsi que tous les équipements externes, puis les moniteurs MediaOne en dernier. Lors de la mise hors tension, placez les MediaOne hors tension en premier, puis la console de mixage et les équipements externes.

Les MediaOne sont équipés d'entrées RCA (à l'arrière). Reportez-vous au schéma pour relier les moniteurs aux sorties pour cabine d'écoute de la console.

- Connectez le câble de haut-parleur de 0,8 mm ^2 de section (fourni) au moniteur droit. Insérez le côté négatif (rayé) dans la borne noire, et le côté positif dans la borne

rouge du moniteur.

- Connectez ensuite le câble au moniteur gauche. Insérez le côté négatif (rayé) dans la borne noire, et le côté positif dans la borne rouge du moniteur.

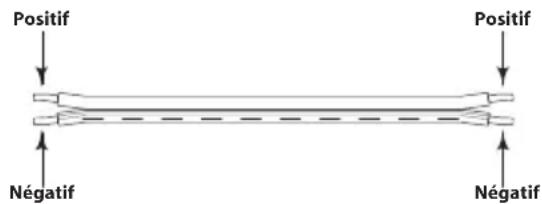

Remarque : Le côté négatif est indiqué sur la plupart des câbles de haut-parleur non blindés. Pour éviter les problèmes d'annulation de phase, assurez-vous que les côtés positif et négatif de tous les câbles soient correctement connectés.

- Réglez le niveau de sortie principal de la console au minimum.

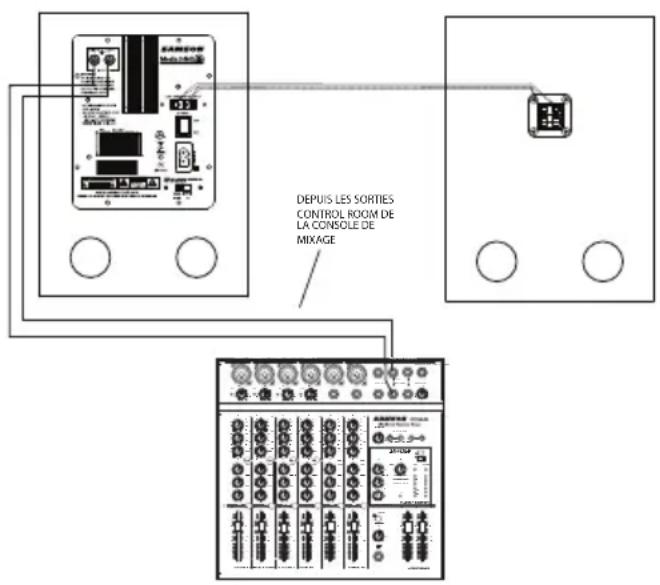

- Reliez les sorties Control Room gauche et droite de la console à l'entrée stéréo du moniteur MediaOne droit.

- Réglez le bouton Volume du moniteur MediaOne sur la position 2:00.

REMARQUE : Appuyez sur le bouton Volume pour le déverrouiller.

- Appliquez un signal audio (exemple : un CD) sur une voie de la console, puis montez le réglage Control Room de façon à obtenir un niveau d'écoute convenable.

Câble de haut-parleur non blindé

Utilisation des moniteurs MediaOne

Face arrière des moniteurs MediaOne

La face arrière des MediaOne regroupe l'embase secteur et les connecteurs servant à relier le moniteur passif gauche et la source sonore. Cette section donne des détails sur la face arrière.

Mise sous tension des MediaOne

Les MediaOne sont des moniteurs actifs avec amplificateur de puissance intégré. Il est donc nécessaire de raccorder le moniteur droit à une prise secteur pour assurer leur fonctionnement. Placez l'interrupteur secteur sur OFF avant de connecter le cordon secteur à la prise.

Ronflements

Veillez à toujours séparer les cordons secteur des câbles audio pour éviter toute induction de ronflement. Si vous devez les croiser, placez-les avec un angle de 90 degrés.

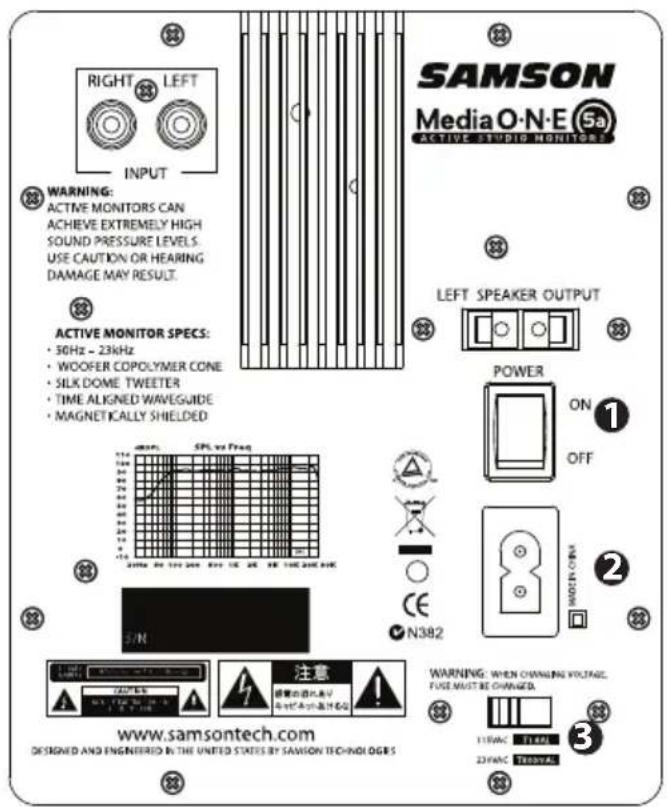

1. Interrupteur secteur-

L'interrupteur secteur POWER permet de placer les moniteurs sous/hors tension. Lorsqu'ils sont sous tension, la Led à l'avant s'allume en bleu pour indiquer que les MediaOne sont sous tension et prêts à l'utilisation.

1. Embase secteur- Utilisez cette embase pour connecter le cordon secteur fourni.

2. Sélecteur de tension - Utilisez-le pour sélectionner la tension de fonctionnement. REMARQUE :

Assurez-vous qu'il soit réglé sur la valeur correspondant à la tension délivrée par les prises secteur dans votre pays.

MediaOne 4a et 5a

MediaOne 3a

Utilisation des moniteurs MediaOne

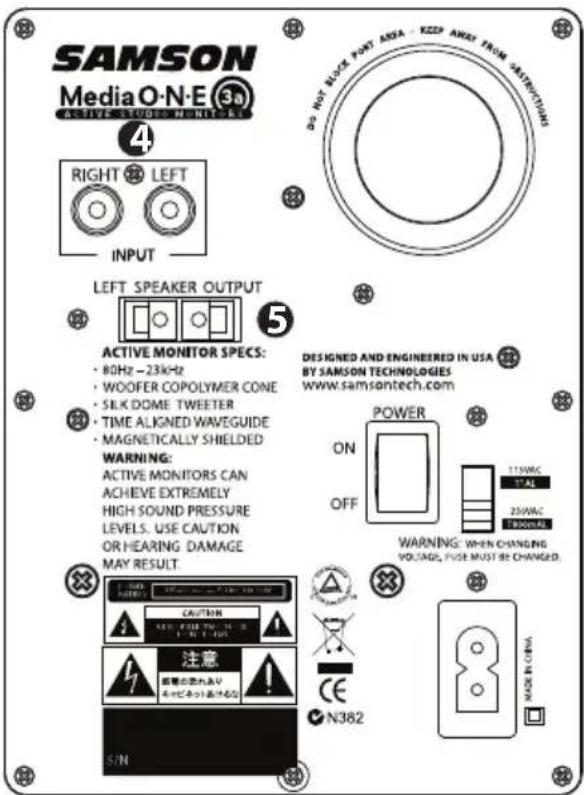

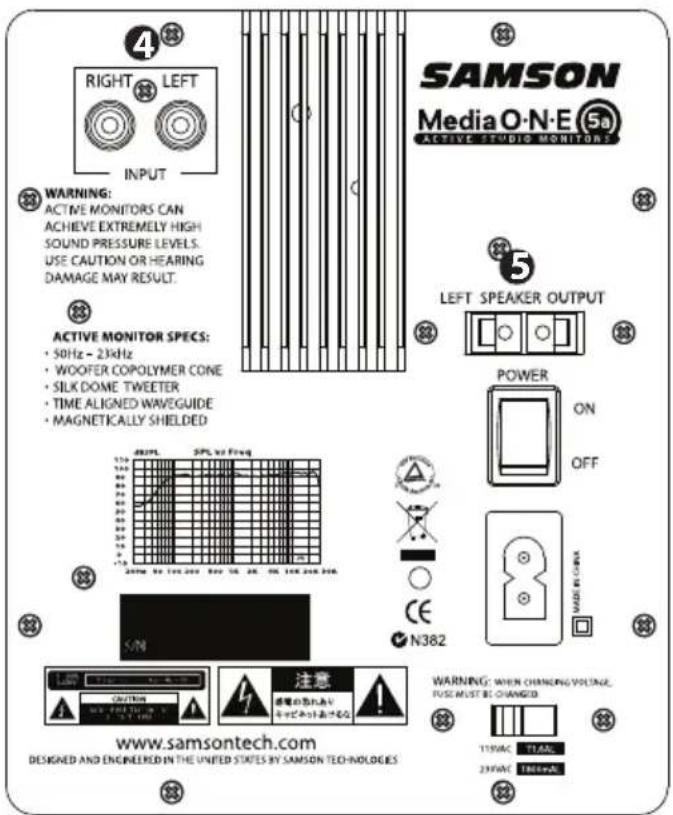

Face arrière des MediaOne - suite Les entrées et sorties

Les moniteurs MediaOne sont équipés d'une paire d'entrées stéréo facilitant la connexion d'une multitude d'équipements audio, comme les consoles d'enregistrement, les enregistreurs sur disque dur, les lecteurs de CD, les cartes son, etc. Cette section présente les connecteurs d'entrée des MediaOne. Consultez également les plans de câblage de la page 24.

1. Entrée RCA – Cette entrée RCA accepte les signaux asymétriques des équipements -10 dBV.
2. Sortie LEFT SPEAKER OUTPUT – Bornier à ressort servant à connecter le câble du moniteur gauche.

MediaOne 4a et 5a

MediaOne 3a

Utilisation des moniteurs MediaOne

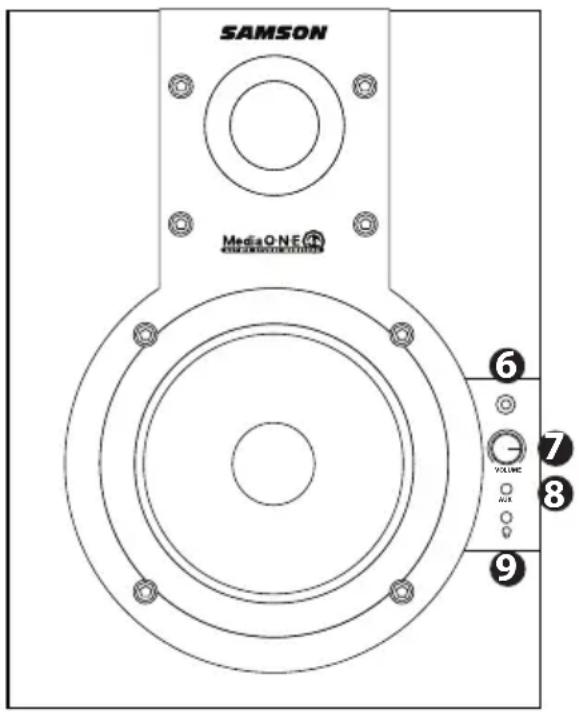

Face avant des moniteurs MediaOne

1. Led Power - Cette Led s'allume en bleu lorsque le moniteur est sous tension et prêt à l'utilisation.
2. Bouton Volume (à l'avant) - Ce réglage détermine le niveau de sortie général des MediaOne. Lorsque vous utilisez les moniteurs pour la première fois, commencez par régler le bouton Volume au minimum. Montez-le progressivement jusqu'à ce que vous obteniez un niveau convenable. REMARQUE : Appuyez sur le bouton Volume pour le déverrouiller et modifier le réglage.
3. Entrée AUX - L'entrée Aux en mini-Jack stéréo 3,5 mm permet de connecter une deuxième source stéréo à niveau ligne, comme un lecteur de MP3, un clavier ou une carte son.
4. Sortie casque- Cette sortie en mini-Jack stéréo 3,5 mm permet de connecter un casque. Les haut-parleurs sont désactivés automatiquement lorsque vous connectez un casque.

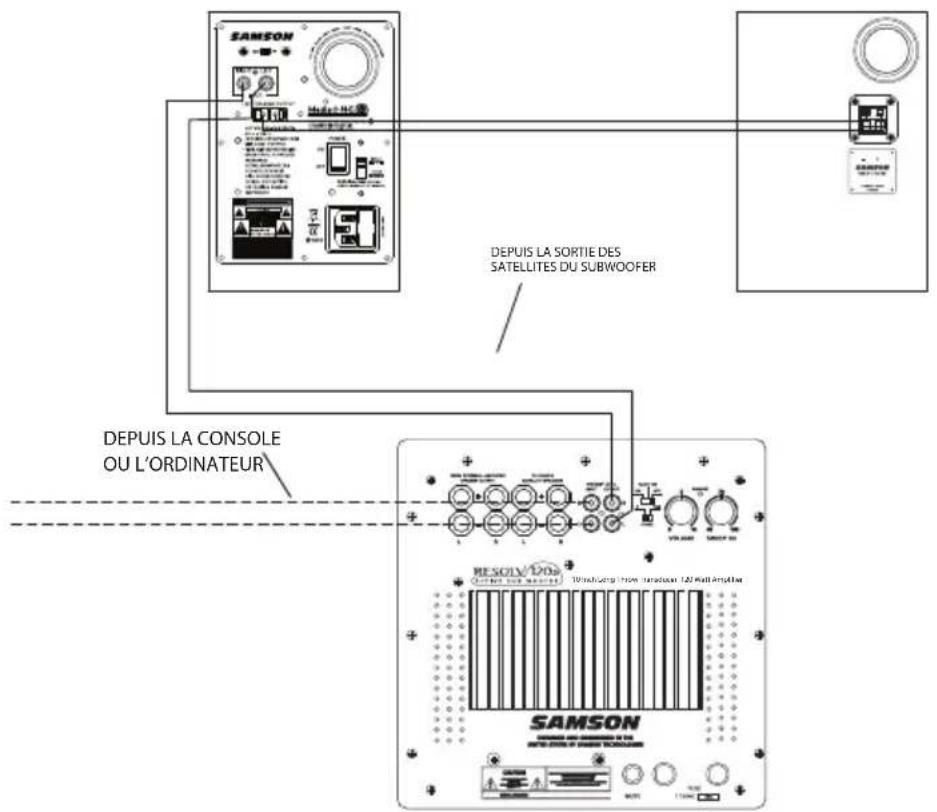

MediaOne et Subwoofer optionnel Resolv 120a

Vous pouvez facilement relier un Subwoofer à vos moniteurs MediaOne pour étendre la réponse dans les basses fréquences en vous servant de leur entrée LINE LEVEL. Dans cet exemple, un Subwoofer RESOLV 120a est utilisé avec une console de mixage et deux moniteurs MediaOne. Les entrées des MediaOne sont au format RCA standard. Pour obtenir un schéma détaillé du câblage des entrées, consultez la section "Connexion des moniteurs MediaOne" en page 24. Suivez les étapes ci-dessous pour configurer votre système.

• Placez le réglage de sortie principal de la console au minimum.
• Reliez la sortie gauche de la console de mixage à l'entrée LEFT LINE INPUT du RESOLV 120a, et la sortie droite de la console à l'entrée RIGHT LINE INPUT du RESOLV 120a. Reliez ensuite la sortie gauche LEFT LINE OUTPUT du RESOLV 120a à l'entrée gauche du moniteur MediaOne, et la sortie droite RIGHT LINE OUTPUT du RESOLV 120a à l'entrée droite du moniteur MediaOne.
• Appliquez un signal audio (exemple : un CD) sur une voie de la console et réglez le volume de façon à obtenir un niveau d'écoute convenable.
• Placez ensuite le réglage SWEEP sur la fréquence souhaitée. La fréquence de coupure recommandée pour les moniteurs MediaOne est d'environ 70 Hz. Vous pouvez également utiliser le réglage SWEEP pour sélectionner la fréquence qui vous convient le mieux à l'écoute.

Connecteurs des moniteurs MediaOne

Moniteurs MediaOne - Guide de câblage

Il existe plusieurs façons de connecter vos moniteurs MediaOne en fonction de votre configuration matérielle. Consultez les plans de câblage suivants pour réaliser les connexions.

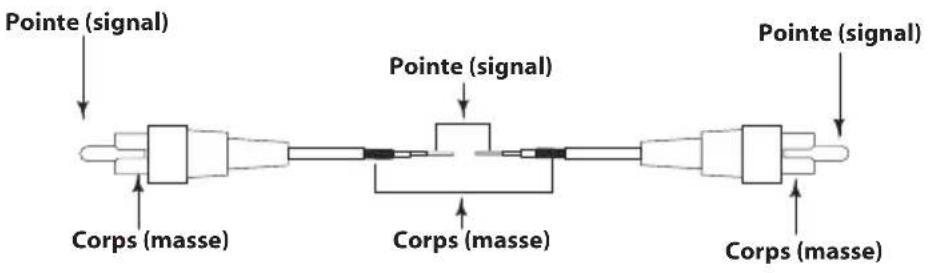

Câble RCA vers RCA

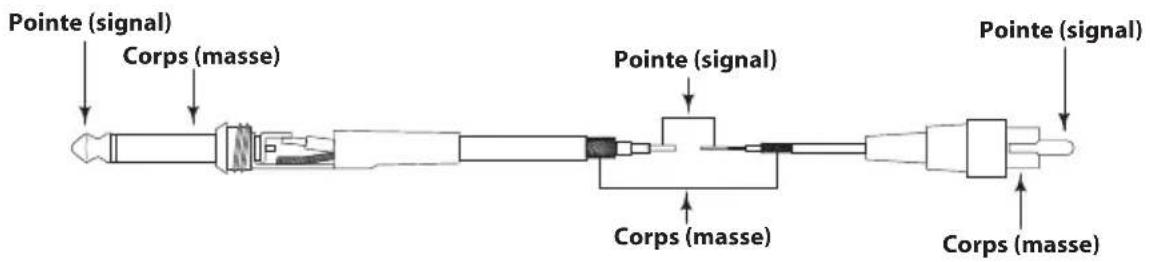

Câble Jack 6,35 mm vers RCA asymétrique

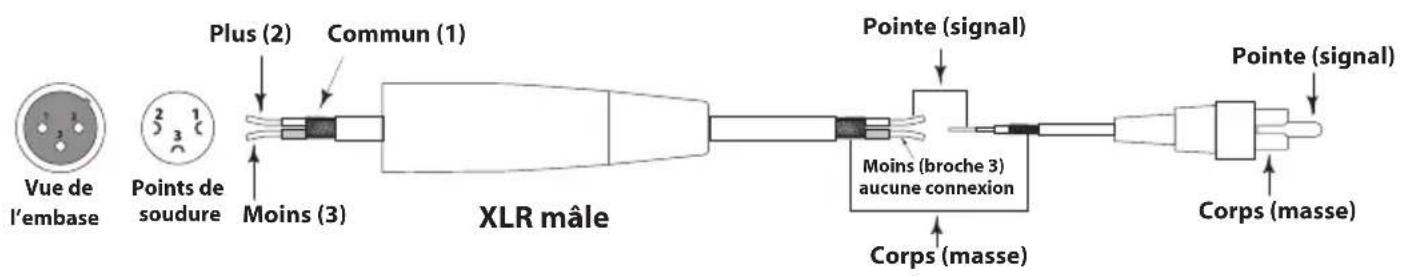

Câble XLR vers RCA asymétrique

Einleitung

Caractéristiques techniques

Haut-parleurs :

Woofers

MediaOne 3a . . . . . . . . . . . . . . . . . Woofer de 7,6 cm (3 pouces) en polypropylène, suspension en butyle

MediaOne 4a . . . . . . . . . . . . . . . . . Woofer de 10 cm (4 pouces) en polypropylène, suspension en butyle

MediaOne 5a . . . . . . . . . . . . . . . . . . . Woofer de 13 cm (5 pouces) en polypropylène, suspension en butyle

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tweeter à dôme en soie de 2,5 cm

Réponse en fréquence :

MediaOne 3a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 Hz, 23 kHz -10 dB

MediaOne 4a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 Hz, 23 kHz -10 dB

MediaOne 5a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Hz, 23 kHz -10 dB

Puissance de sortie :

MediaOne 3a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x 15 Watts efficace

Fréquence de coupure :

MediaOne 3a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,3 kHz : Passe-haut , 6 dB/oct, passe-bas 12 dB/oct

MediaOne 4a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,3 kHz : Passe-haut , 6 dB/oct, passe-bas 12 dB/oct

MediaOne 5a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,3 kHz : Passe-haut , 6 dB/oct, passe-bas 12 dB/oct

Entrées :

Asymétriques ..... -10 dBV, niveau ligne

Connecteurs : . . . . . . . . . . . . . RCA (face arrière), Mini-Jacks 3,5 mm (face avant)

Baffle :

Construction: MDF

Finition : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vinyle noir texturé

Dimensions :

MediaOne 3a

Active 130 mm (l) x 172 mm (p) x 172 mm (h)

Passive . . . . . . . . . . . . . . . . . . 130 mm (l) x 165 mm (p) x 172 mm (h)

MediaOne 4a

Active. 168 mm (l) x 229 mm (p) x 232 mm (h)

Passive . . . . . . . . . . . . . . . . . . . 168 mm (l) x 194 mm (p) x 232 mm (h)

MediaOne 5a

Active. 205 mm (l) x 246.5 mm (p) x 280 mm (h)

Passive . . . . . . . . . . . . . . . . . . . 205 mm (l) x 233.5 mm (p) x 280 mm (h)

Poids :

MediaOne 3a

Active. 2,3 kg

Passive....1,4 kg

MediaOne 4a

Active. 4,3 kg

Passive....3 kg

MediaOne 5a

Active. 5,78 kg

Passive 4,38 kg

Technische Daten

Wandler:

Woofer
