MANUALE UTENTE MediaOne 3a SAMSON

ATTENZIONE: per ridurre il rischio di incendio o di scariche elettriche, non esponete questo apparecchio a pioggia o umidità. Per ridurre il pericolo di scariche elettriche evitate di rimuoverne il coperchio o il pannello posteriore. Non esistono all'interno dell'apparecchio parti la cui regolazione è a cura dell'utente. Per eventuale assistenza, fate riferimento esclusivamente a personale qualificato. Il fulmine con la punta a freccia all'interno di un triangolo equilatero avvisa l'utente della presenza di "tensioni pericolose" non isolate all'interno dell'apparecchio, tali da costituire un possibile rischio di scariche elettriche dannose per le persone. Il punto esclamativo all'interno di un triangolo equilatero avvisa l'utente della presenza di importanti istruzioni di manutenzione (assistenza) nella documentazione che accompagna il prodotto.

Importanti Istruzioni di Sicurezza

1. Prima di usare l'apparecchio, vi preghiamo di leggerne per intero le istruzioni.
2. Conservate tali istruzioni per una eventuale consultazione futura.
3. Vi preghiamo di rispettare tutte le istruzioni di sicurezza.
4. Seguite tutte le istruzioni del costruttore.
5. Non usate questo apparecchio vicino ad acqua o umidità.
6. Pulite l'apparecchio esclusivamente con un panno asciutto.
7. Evitate di ostruire una qualsiasi delle aperture di ventilazione. Posizionatelo seguendo le istruzioni del costruttore.
8. Non posizionatelo vicino a sorgenti di calore come radiatori, scambiatori di calore, forni o altri apparecchi (amplificatori compresi) in grado di generare calore.

9. Non disattivate la protezione di sicurezza costituita dalla spina polarizzata o dotata di collegamento a terra. Una spina polarizzata è dotata di due spinotti, uno più piccolo ed uno più grande. Una spina dotata di collegamento a terra è dotata di due spinotti più un terzo spinotto di collegamento a terra. Questo terzo spinotto, eventualmente anche più grande, viene fornito per la vostra sicurezza. Se la spina fornita in dotazione non si adatta alla vostra presa, consultate un elettricista per la sostituzione della presa obsoleta.

10. Proteggete il cavo di alimentazione in modo che non sia possibile camminarci sopra né piegarlo, con particolare attenzione alle prese, ai punti di collegamento e al punto in cui esce dall'apparecchio.

11. Staccate l'apparecchio dalla alimentazione in caso di temporali o tempeste o se non lo usate per un lungo periodo.

12. Per l'assistenza, fate riferimento esclusivamente a personale qualificato. È necessaria l'assistenza se l'apparecchio ha subito un qualsiasi tipo di danno, come danni al cavo o alla spina di alimentazione, nel caso in cui sia stato versato del liquido o siano caduti oggetti al suo interno, sia stato esposto a pioggia o umidità, non funzioni correttamente o sia stato fatto cadere.

Copyright 2007 - 2008, Samson Technologies Corp.

Introduzione .....49

Serie MediaOne - Caratteristiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I Componenti del Pannello Frontale. . . . . . . . . .51

Serie MediaOne - I Componenti .....51

Serie MediaOne - Il Pannello Posteriore .....52

La Configurazione della Serie MediaOne. . . . . . 53

Il Posizionamento dei Monitor Serie MediaOne .53

La Configurazione della Serie MediaOne. . . . . .54

I Collegamenti della Serie MediaOne .....55

L'Uso dei Monitor Serie MediaOne. . . . . . . . . . . . .56

Il Collegamento di un Subwoofer Resolv120a . .59

Guida al Cablaggio della Serie MediaOne .....60

Specifiche .....65

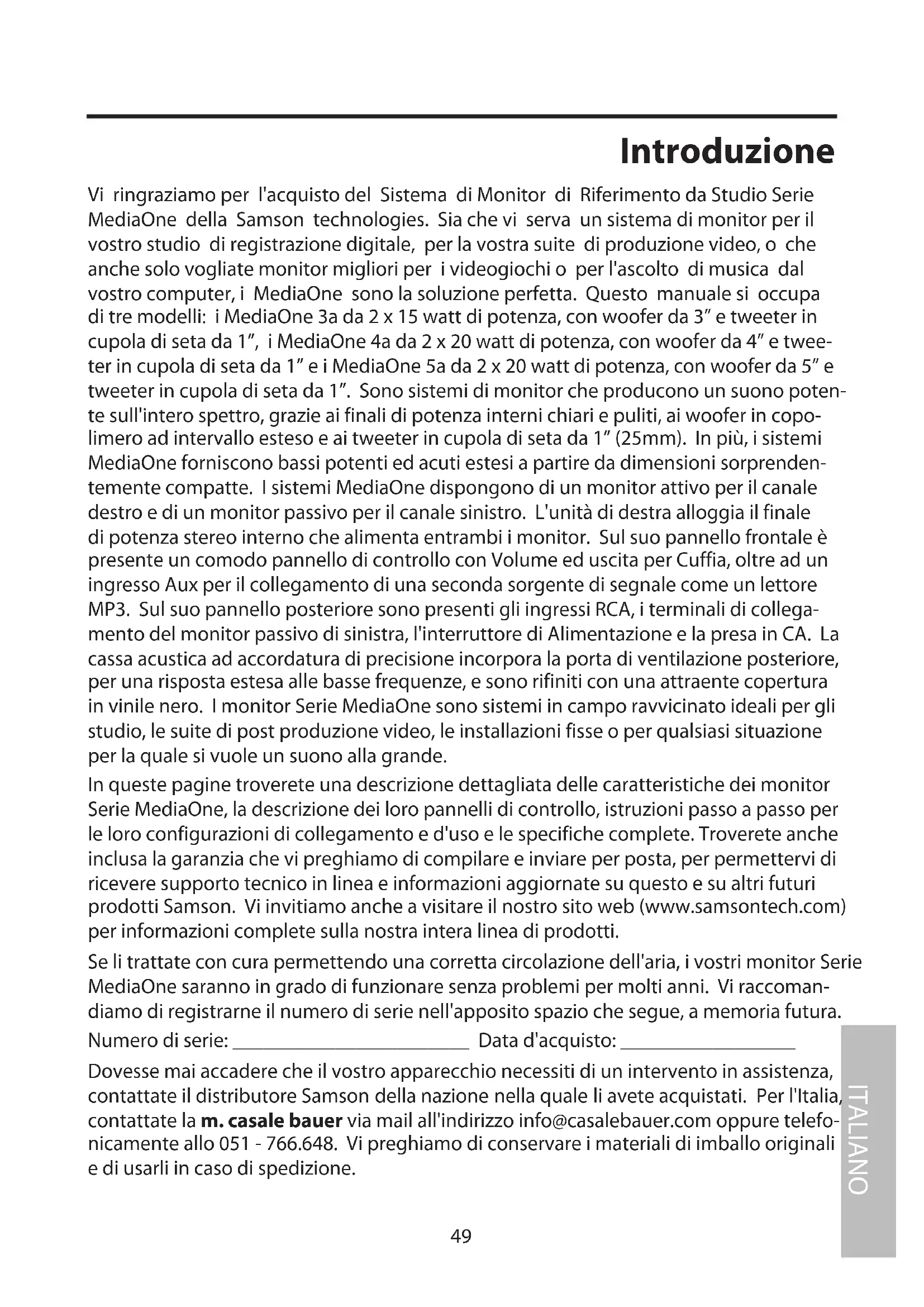

Introduction

Vi ringraziamo per l'acquisto del Sistema di Monitor di Riferimento da Studio Serie MediaOne della Samson technologies. Sia che vi serva un sistema di monitor per il vostro studio di registrazione digitale, per la vostra suite di produzione video, o che anche solo vogliate monitor migliori per i videogiochi o per l'ascolto di musica dal vostro computer, i MediaOne sono la soluzione perfetta. Questo manuale si occupa di tre modelli: i MediaOne 3a da 2 x 15 watt di potenza, con woofer da 3" e tweeter in cupola di seta da 1", i MediaOne 4a da 2 x 20 watt di potenza, con woofer da 4" e tweeter in cupola di seta da 1" e i MediaOne 5a da 2 x 20 watt di potenza, con woofer da 5" e tweeter in cupola di seta da 1". Sono sistemi di monitor che producono un suono potente sull'intero spettro, grazie ai finali di potenza interni chiari e puliti, ai woofer in copolimero ad intervallo esteso e ai tweeter in cupola di seta da 1" (25mm). In più, i sistemi MediaOne forniscono bassi potenti ed acuti estesi a partire da dimensioni sorprendentemente compatte. I sistemi MediaOne dispongono di un monitor attivo per il canale destro e di un monitor passivo per il canale sinistro. L'unità di destra alloggia il finale di potenza stereo interno che alimenta entrambi i monitor. Sul suo pannello frontale è presente un comodo pannello di controllo con Volume ed uscita per Cuffia, oltre ad un ingresso Aux per il collegamento di una seconda sorgente di segnale come un lettore MP3. Sul suo pannello posteriore sono presenti gli ingressi RCA, i terminali di collegamento del monitor passivo di sinistra, l'interruttore di Alimentazione e la presa in CA. La cassa acustica ad accordatura di precisione incorpora la porta di ventilazione posteriore, per una risposta estesa alle basse frequenze, e sono rifiniti con una attraente copertura in vinile nero. I monitor Serie MediaOne sono sistemi in campo ravvicinato ideali per gli studio, le suite di post produzione video, le installazioni fisse o per qualsiasi situazione per la quale si vuole un suono alla grande.

In queste pagine troverete una descrizione dettagliata delle caratteristiche dei monitor Serie MediaOne, la descrizione dei loro pannelli di controllo, istruzioni passo a passo per le loro configurazioni di collegamento e d'uso e le specifiche complete. Troverete anche inclusa la garanzia che vi preghiamo di compilare e inviare per posta, per permettervi di ricevere supporto tecnico in linea e informazioni aggiornate su questo e su altri futuri prodotti Samson. Vi invitiamo anche a visitare il nostro sito web (www.samsontech.com) per informazioni complete sulla nostra intera linea di prodotti.

Se li trattate con cura permettendo una corretta circolazione dell'aria, i vostri monitor Serie MediaOne saranno in grado di funzionare senza problemi per molti anni. Vi raccomandiamo di registrarne il numero di serie nell'apposito spazio che segue, a memoria futura.

Numero di serie: ____ Data d'acquisto: ____

Dovesse mai accadere che il vostro apparecchio necessiti di un intervento in assistenza, contattate il distributore Samson della nazione nella quale li avete acquistati. Per l'Italia, contattate la m. casale bauer via mail all'indirizzo [e-mail] oppure telefonicamente allo 051 - 766.648. Vi preghiamo di conservare i materiali di imballo originali e di usarli in caso di spedizione.

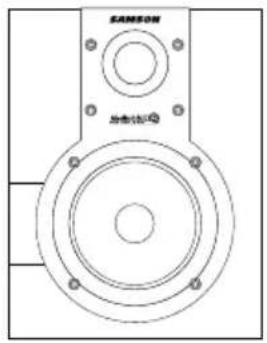

Serie MediaOne - Caratteristiche

I sistemi di monitor da studio Serie MediaOne Samson forniscono una risposta che è sia accurata che piacevole all'ascolto. Ecco alcune delle loro caratteristiche principali.

• Monitor di riferimento da studio attivi a due vie, con mobile ad apertura accordata, in grado di fornire una monitorizzazione estremamente accurata per studio di registrazione, post produzione, audio per videogiochi ed applicazioni multimediali.
• Per una risposta compatta e controllata alle basse frequenze, la Serie MediaOne sfrutta woofer di progettazione specifica, a cappuccio invertito, in copolimero con contorno in butile. I MediaOne 3a dispongono di woofer da 3", i MediaOne 4a di woofer da 4" ed è da 5" il woofer dei MediaOne 5a.
• Gli altoparlanti per le frequenze acute in cupola di seta da 25mm dei MediaOne sono inseriti in una guida d'onda di progettazione specifica che produce una risposta alle frequenze acute accurata e naturale.
• Comodo controllo di volume "a scomparsa" sul pannello frontale che permette la regolazione immediata del livello e può essere poi bloccato in posizione.
• Alle presa di Ingresso Aux stereo da 1/8" (3,5 mm) del pannello frontale della Serie MediaOne è possibile collegare un secondo ingresso stereo da lettore MP3, tastiera, scheda audio o da qualsiasi altro segnale stereo a livello di linea.
• Per ascoltare il mix in cuffia, basta semplicemente collegarsi alla presa Headphone da 1/8" (3,5 mm) del pannello frontale. Non appena si effettua un collegamento all'uscita per Cuffia, le casse acustiche vengono immediatamente escluse.
• I MediaOne 3a hanno un finale di potenza interno in Classe A/B da 2 x 15 watt e i MediaOne 4a e 5a dispongono di un finale interno da 2 x 20 watt in Classe A/B.
• Dotati di crossover passivo che sfrutta un design a polo multiplo per una risposta lineare, dai bassi agli acuti.
• Dotati di comodi ingressi RCA, accettano ingressi standard a livello di linea a -10 dBV.
• Realizzati con schermatura A/V per le applicazioni multimediali, forniscono operazioni senza disturbi vicino a monitor da computer.
• Incluso cavo da 2 metri, di sezione da 20-gauge, per il monitor di Estensione di sinistra.
• Costruzione in robusta MDF (Medium Density Fiberboard - Tavola di Fibra di Media Densità), per disporre del massimo SPL.
• Mobili ad apertura di ventilazione posteriore con accordatura di precisione, elegan -temente rifiniti con copertura in vinile nero satinato.
  • Garanzia estesa a tre anni (valida per il mercato Statunitense).

Serie MediaOne - I Componenti

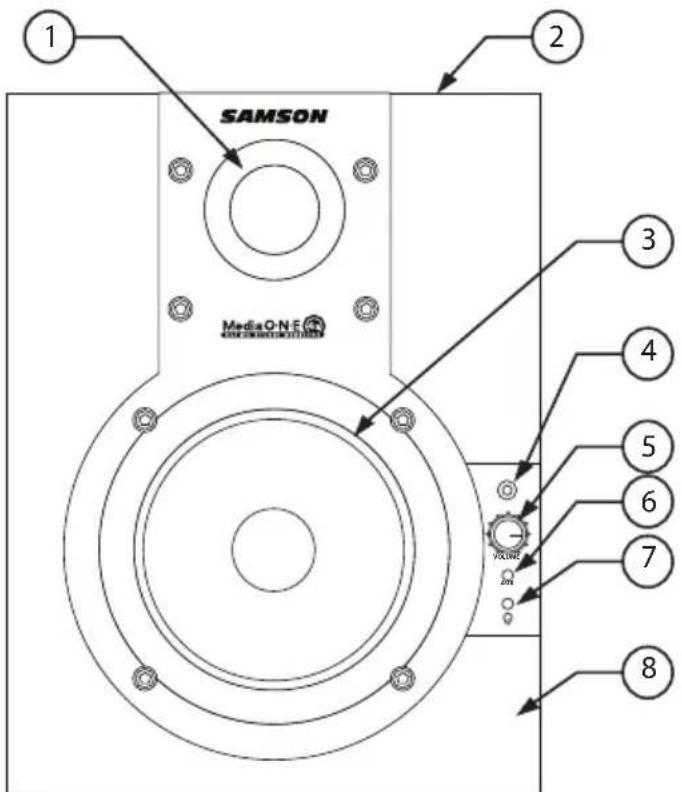

I Componenti del Pannello Frontale

SAMSON MediaQ-NF 40000000000000000 VOLUME mm 1 2 3 4 5 6 7 8

1. TWEETER IN CUPOLA DI SETA - Il tweeter in cupola di seta da 1" garantisce una risposta omogenea e lineare sulle frequenze acute.

2. APERTURA ACCORDATA (posterio-re) - Design silenzioso con apertura di ventilazione, per una risposta estesa nelle basse frequenze.

3. ALTOPARLANTE PER LE BASSE FRE - QUENZE - Ognuno dei monitor dispone di un trasduttore per le basse frequenze di progettazione specifica, in copolimero, con contorno in butile e motore di ampie dimensioni. I Media-One 3a impiegano un trasduttore da 3", i 4a da 4" ed i 5a un trasduttore da 5".

4. LED "POWER" (attiva) - LED Blu che si accende ad indicare che l'unità è alimentata e pronta per l'uso.

5. VOLUME (solo sul lato destro) - Controllo generale della quantità di livello di uscita.

6. INGRESSO AUX - Presa di ingresso stereo da 1/8" (3,5mm) per il collegamento di una seconda sorgente di segnale a livello di linea.

7. CUFFIA- Presa di uscita stereo da 1/8" (3,5mm) per il collegamento in cuffia. Il collegamento di una cuffia esclude automaticamente (in "mute") il suono dai monitor.

8. MOBILE- Costruzione rigida e compatta in MDF per la massima uscita, con anelli di raccordo ben rifiniti ed elegante finitura in vinile nero rugoso.

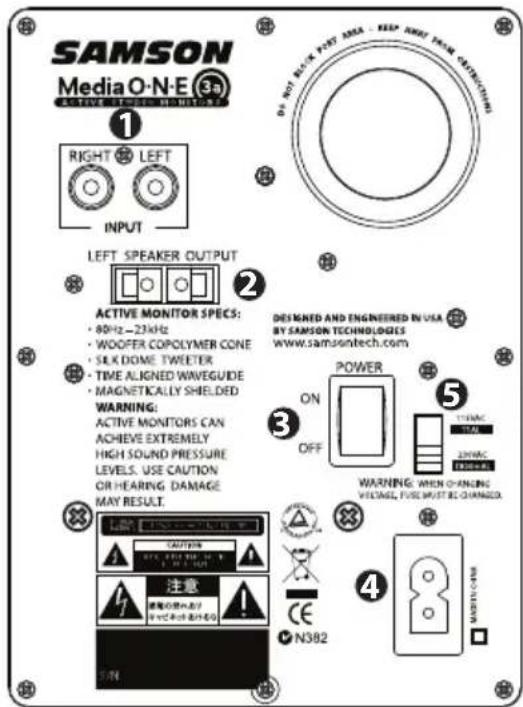

Serie MediaOne - Il Pannello Posteriore

Serie MediaOne - I Componenti

SAMSON Media O-N-E (5a) ACTIVE STUDIO MONITERS 1 RIGHT LEFT INPUT WARNING: ACTIVE MONITORS CAN ACHIEVE EXTREMELY HIGH SOUND PRESSURE LEVELS. USE CAUTION OR HEARING DAMAGE MAY RESULT. 2 LEFT SPEAKER OUTPUT ACTIVE MONITOR SPECS: • 50Hz - 23kHz • WOOFER COPOLYMER CONE • SILK DOME TWEETER • TIME ALIGNED WAVEGUIDE • MAGNETICALLY SHIELDED POWER ON OFF N3B2 4 MASSON CHINA www.samsontech.com DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES WARNING: WHEN CHANGING VOLTAGE, FUSE MUST BE CHANDED. 5 17WRC TFLAL 200WRC T800WRL

MediaOne 4a e 5a

1. INGRESSO RCA - Per il collegamento di apparecchi sbilanciati a -10dBV. Il connettore Rosso è dedicato all'ingresso di Destra ed il Bianco a quello di Sinistra.
2. USCITA PER LA CASSA DI SINISTRA Terminali a pressione per il collegamento della Cassa di Estensione di Sinistra.
3. INTERRUTTORE "POWER" - Interrutto- re di alimentazione. Quando è acceso

SAMSON Media O-N-E RIGHT LEFT INPUT LEFT SPEAKER OUTPUT ACTIVE MONITOR SPECS: - 80Hz-234Hz - WOOFER COPOLYMER CONE - SILK DOME TWEETER - TIME ALIGNED WAVEGUIDE - MAGNETICALLY SHIELDED WARNING: ACTIVE MONITORS CAN ACHIEVE EXTREMELY HIGH SOUND PRESSURE LEVELS. USE CAUTION OR HEARING DAMAGE MAY RESULT. DESIGNED AND ENGINEERED IN USA BY SAMSON TECHNOLOGIES www.samsontech.com POWER ON OFF WARNING: WHEN CHANGING WELCOME, FUSE MUST BE CHANGED. CAUTION: 注意 N382

MediaOne 3a

("ON"), si illumina il LED blu del pannello frontale, ad indicare che i MediaOne sono alimentati e pronti per l'uso.

1. PRESA IN CA- È qui che va collegato il cavo di alimentazione IEC in dotazione.
2. SELETTORE DELLA TENSIONE - È l'interruttore con cui scegliere la tensione operativa dell'amplificatore. NOTA: accertatevi di regolarlo per la tensione corretta della nazione in cui usate gli StudioDock.

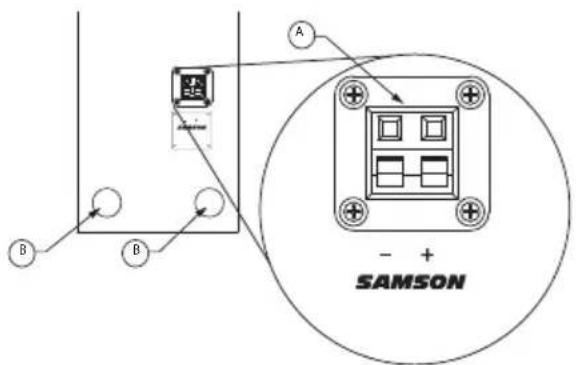

I Componenti del Pannello Posteriore (cassa di sinistra)

A B B - + SAMSON

A. MORSETTI TERMINALI – Terminali a pressione per il collegamento della Cassa di Estensione di Sinistra.
B. APERTURA ACCORDATA Design silenzioso con apertura di ventilazione che offre una risposta lineare alle basse frequenze.

La Configurazione della Serie MediaOne

Informazioni di Base sui Monitor di Riferimento da Studio Serie MediaOne

I MediaOne sono monitor di riferimento in campo ravvicinato che dispongono di alto-parlanti per le basse frequenze di progettazione specifica, in copolimero, da 3", 4" o 5" e di tweeter da 25mm a cupola di seta, che impiegano bobina voce raffreddata al ferro fluido e magnete in neodimio. Il crossover dei monitor è stato progettato con cura con componenti di qualità elevata, per assicurare una risposta lineare in fase ed in frequenza. I mobili dei MediaOne 3a, 4a e 5a sono costruiti in MDF (Medium Density Fiberboard - Tavola di Fibra di Media Densità) e sono rifiniti con copertura in vinile rugoso e antigraffio. Dispongono inoltre di una apertura di ventilazione che fornisce una risposta estesa in gamma bassa e che, data la progettazione a bassa turbolenza, permette all'altoparlante di muoversi liberamente con effetto minimo sull'impedenza globale. Sul retro di una delle casse è presente il pannello di connessione della Serie MediaOne che dispone di ingressi RCA sbilanciati e presa per la CA. Sul pannello frontale, trovate il controllo di Volume, la presa di uscita per Cuffia da 1/8" (3,5mm) e l'ingresso Aux da 1/8" (3,5mm). Entrambi gli ingressi sono collegati al modulo di potenza stereo interno della Serie MediaOne che fornisce ai crossover passivi 15 watt per canale sui MediaOne 3a e 20 watt per canale sui 4a e 5a.

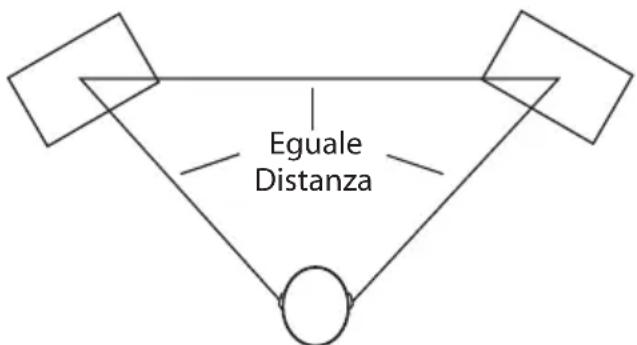

Il Posizionamento dei Monitor Serie MediaOne

La monitorizzazione in campo ravvicinato viene privilegiata da molti ingegneri in studi grandi e piccoli perché minimizza gli effetti dell'acustica della stanza. Questo è particolarmente importante negli odierni studi di progetto, dove il budget per l'acustica ambientale è spesso vicino allo zero. Posizionando i monitor di riferimento in campo ravvicinato (vicino all'ascoltatore), potete ridurre notevolmente gli effetti dell'acustica della stanza. Le considerazioni più importanti quando si valutano gli effetti dell'acustica ambientale sono le superfici riflettenti intorno all'area di monitorizzazione. Queste possono comprendere tavole piatte, specchi di vetro o foto incarnicate, ampi muri nudi e perfino la superficie della consolle di missaggio. La gran parte dei suoni riflessi prima o poi raggiunge la posizione d'ascolto ma, dato che son suoni leggermente ritardati rispetto alla sorgente diretta, il risultato è la cancellazione casuale di alcune frequenze, ovvero il filtraggio a pettine. Per quanto possibile, eliminate ognuna e tutte le superfici di riflessione. Potete anche appendere pannelli di gommapiuma ad assorbimento acustico sui muri vicini ai monitor. Nel posizionare i monitor, create quello che normalmente viene chiamato il "triangolo di missaggio". In questa configurazione ideale, lo spazio tra i monitor sinistro e destro è eguale alla distanza dell'ascoltatore da ognuno dei monitor, in modo da formare un triangolo equilatero (Figura 1).

Miglior Posizione di Ascolto
Figura 1.

La Configurazione della Serie MediaOne

Il Posizionamento dei Monitor Serie MediaOne - continua

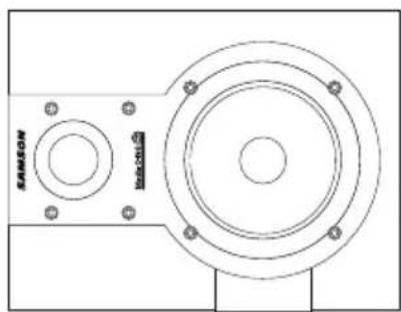

L'Orientazione delle Casse Acustiche

I MediaOne possono essere usati sia in posizione verticale che orizzontale. Quando li usate in configurazione orizzontale, fate in modo di posizionare i tweeter di sinistra e destra agli estremi esterni (Figura 2). In questo modo migliorerete l'immagine stereo aumentando l'accoppiamento tra i diffusori per le frequenze basse.

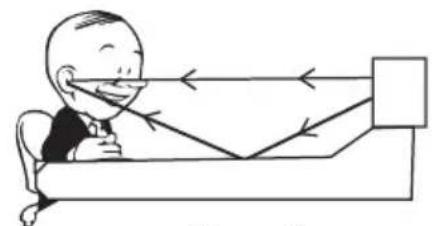

Un Momento di Riflessione

Nello scegliere la posizione in altezza del vostro sistema di monitor, evitate attentamente le riflessioni dalla superficie della consolle di missaggio (Figura 3). Sono riflessioni che arrivano alla posizione d'ascolto leggermente ritardate rispetto al suono originale e danno per risultato cancellazioni strane ed una risposta generalmente imprevedibile. Visualizzate linee rette che rappresentano il percorso del suono irradiato dai monitor e scegliete una altezza che riduca il formarsi di riflessioni verso la migliore posizione di ascolto (Figura 4). Nella maggior parte dei casi, la posizione ideale è leggermente dietro e sopra i livelli di misura della consolle. Allontanate inoltre di almeno 7 - 8 cm le casse da qualsiasi muro, per assicurare il corretto funzionamento delle aperture di accordatura per le frequenze basse.

I Collegamenti della Serie MediaOne

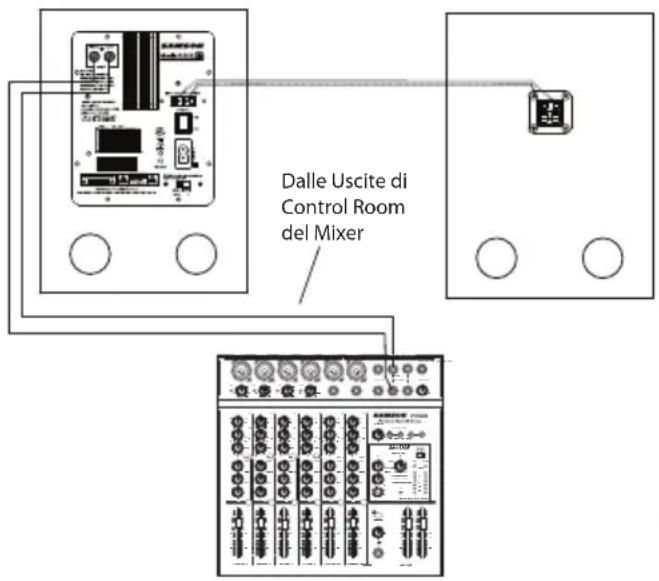

Serie MediaOne - Collegamento Immediato

Nota: prima di effettuare i collegamenti ed accendere il sistema, ricordate la regola per i finali di potenza (e per i monitor amplificati) "l'ultimo da accendere è il primo da spegnere". Quando accendete il vostro sistema, assicuratevi che tutti i cavi siano collegati, accendete il mixer e qualsiasi altro apparecchio collegato e per ultimi accendete i MediaOne. Quando è ora di spegnere, spegnete per primi i MediaOne e poi il mixer e gli altri apparecchi collegati.

Il collegamento della Serie MediaOne va effettuato tramite gli Ingressi RCA del pannello posteriore. Seguite il disegno e le semplici istruzioni qui sotto per il collegamento immediato alle uscite di cabina di regia (control room) di un mixer standard.

• Usando il cavo da 20 "gauge" per la Cassa Acustica di Estensione in dotazione, collegate il lato Negativo (a strisce) del cavo al terminale Nero ed il lato Positivo al terminale Rosso del monitor di Destra.
• Collegate poi il lato Negativo (a strisce) del cavo al terminale Nero ed il lato Positivo al terminale Rosso del monitor di Sinistra.

Nota: quasi tutti i cavi non schermati per cassa acustica dispongono di una segnalazione del connettore negativo. Per evitare problemi di cancellazione di fase, assicura-

tevi di mantenere le corrette connessioni positive e negative nel cablaggio di tutto l'intero sistema.

• Chiudete completamente le uscite generali del mixer.
• Collegiate le uscite sinistra e destra di Control Room (Cabina di Regia) del mixer agli ingressi del MediaOne di Destra.
• Regolate il controllo di Volume in ingresso della Serie MediaOne in posizione a "ore 2". NOTA: se premete il Controllo di Volume, lo vedrete estendersi in fuori per facilitare la regolazione.
• Inviate un segnale audio (per esempio, musica da un CD) dal mixer ed alzatene le uscite di Control Room fino ad ottenere un livello di ascolto confortevole.

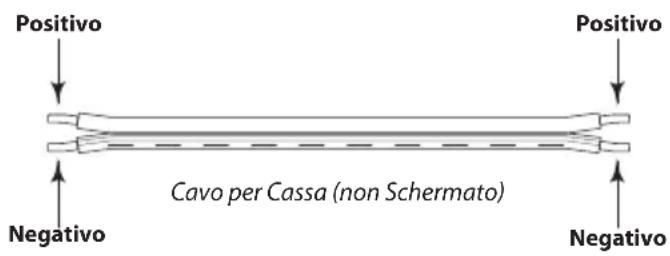

Positivo Positivo Negativo Cavo per Cassa (non Schermato) Negativo

Dalle Uscite di Control Room del Mixer

L'Uso dei Monitor Serie MediaOne

Il Pannello di Controllo Posteriore della Serie MediaOne

Il pannello di controllo posteriore dei monitor MediaOne è il punto dove si effettuano i collegamenti per il monitor passivo di sinistra, i segnali in ingresso e l'alimentazione in CA. I paragrafi che seguono descrivono appunto in dettaglio le connessioni del pannello posteriore.

L'Alimentazione della Serie MediaOne

Dato che i MediaOne sono monitor attivi dotati di amplificatore interno, è necessario collegare il monitor di sinistra all'alimentazione in CA. Accertatevi che l'interruttore "Power" sia spento ("Off") e collegate il cavo IEC di alimentazione in dotazione alla presa in CA.

Possibili cause di ronzio!

Nello stendere il percorso dei cavi, fate in modo che in cavi di alimentazione o eventuali prolunghe in CA non scorrano in parallelo ai cavi di ingresso. Questo vi sarà d'aiuto nel ridurre la presenza di ronzio in CA. Se dovete incrociare una linea in CA con una linea audio, fate in modo che l'incrocio sia a 90 gradi, per ottenere la quantità minima possibile di ronzio indotto.

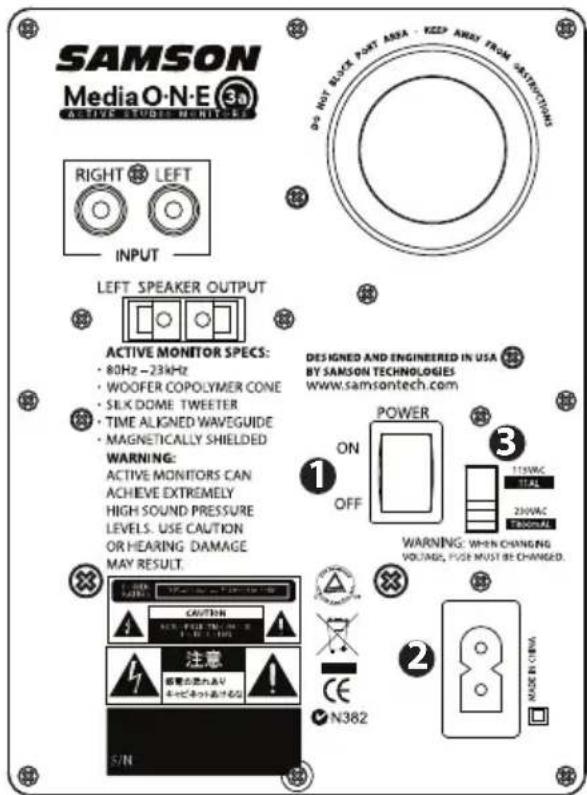

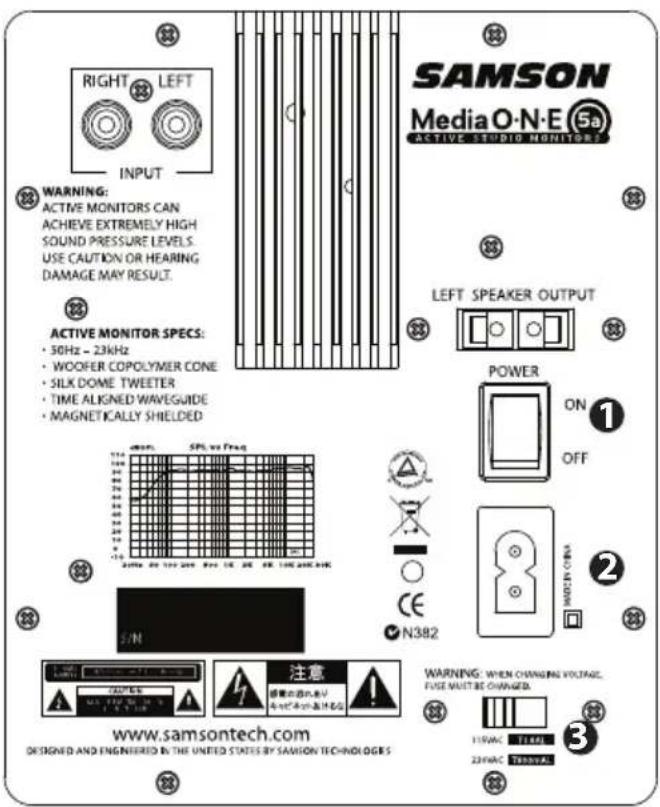

1. Interruttore "Power" - Serve a accendere e spegnere l'elettronica attiva dei MediaOne. Quando lo si accende ("On"), si illumina il LED blu del pannello frontale, ad indicare che i monitor sono attivi e pronti per l'uso.
2. Presa in CA - È qui che va collegato il cavo di alimentazione IEC in dotazione.
3. Selettore del Voltaggio - È il commutatore di scelta della tensione operativa. NOTA: assicuratevi che sia regolato sulla tensione corretta per la nazione in cui usate i MediaOne.

RIGHT LEFT INPUT WARNING: ACTIVE MONITORS CAN ACHIEVE EXTREMELY HIGH SOUND PRESSURE LEVELS. USE CAUTION OR HEARING DAMAGE MAY RESULT. ACTIVE MONITOR SPECS: • 50Hz - 23kHz • WOOFER COPOLYMER CONE • SILK DOME TWEETER • TIME ALIGNED WAVEGUIDE • MAGNETICALLY SHIELDED SAMSON Media O-N-E 5a ACTIVE STUDIO MONITORS LEFT SPEAKER OUTPUT POWER ON ① OFF MOODY OPEN ② N382 WARNING: WHEN CHAINING VOLTAGE, FUSE MUST BE CHANGED. 115WAC T-800 22HVAC TERRONAL www.samsontech.com DESIGNED AND ENGINEERED IN THE UNITED STATES BY SANSON TECHNOLOGIES

MediaOne 4a e 5a

SAMSON Media O-N-E (3a) RIGHT LEFT INPUT LEFT SPEAKER OUTPUT ACTIVE MONITOR SPECS: • 80Hz ~23kHz • WOOFER COPOLYMER CONE • SILK DOME TWEETER • TIME ALIGNED WAVEGUIDE • MAGNETICALLY SHIELDED WARNING: ACTIVE MONITORS CAN ACHIEVE EXTREMELY HIGH SOUND PRESSURE LEVELS. USE CAUTION OR HEARING DAMAGE MAY RESULT. DESIGNED AND ENGINEERED IN USA BY SAMSON TECHNOLOGIES WWW.SAMSONTech.com POWER ON OFF 115VAC 21AL 230VAC 2000VAI WARNING: WHEN CHANGING VOLTAGE, FLOW MUST BE CHANGED. CAUTION 注意 N382 MODE IN CHINA

MediaOne 3a

L'Uso dei Monitor Serie MediaOne

Il Pannello di Controllo Posteriore della Serie MediaOne - continua

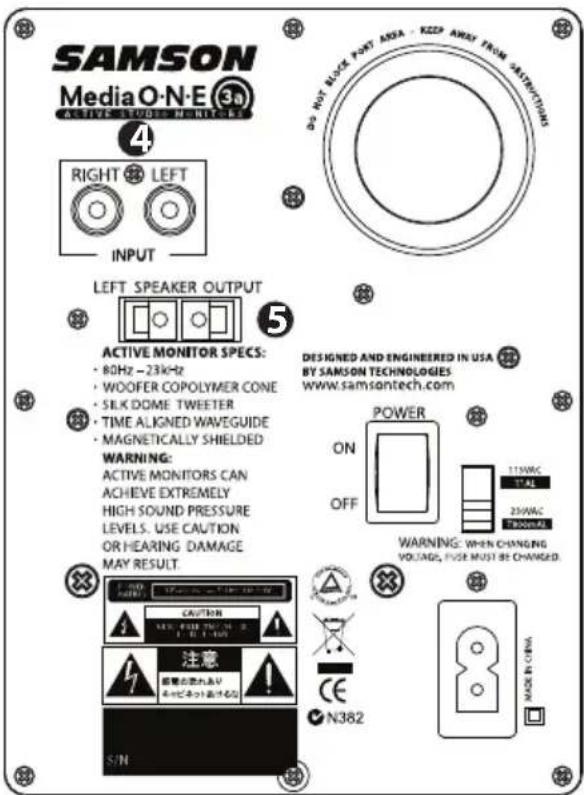

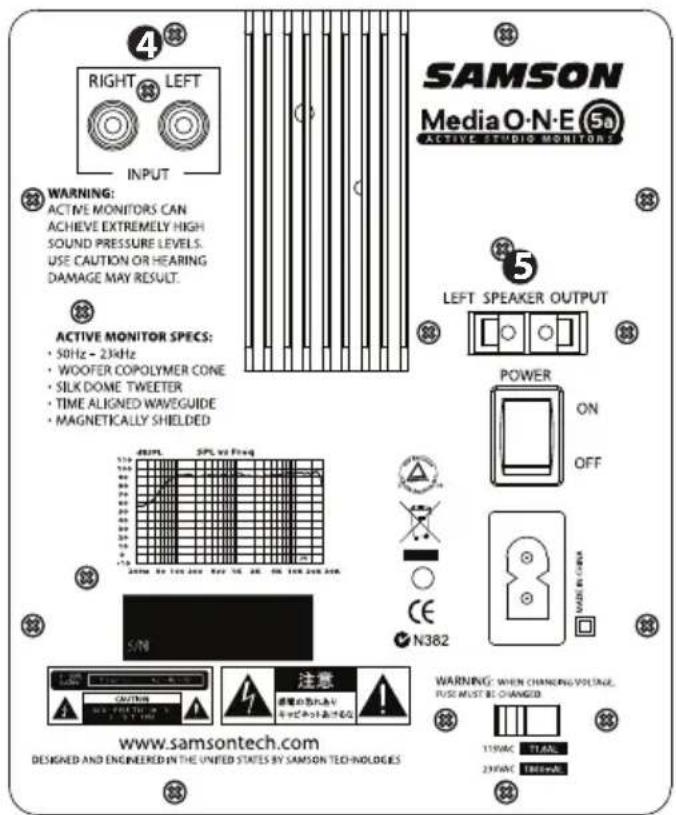

Gli Ingressi e le Uscite

I monitor della Serie MediaOne dispongono di una coppia di connettori in ingresso che ne permette l'installazione immediata con molti apparecchi audio come consolle di registrazione, registratori a disco rigido, lettori CD e schede audio per computer, solo per citarne alcuni. I paragrafi che seguono ne descrivono in dettaglio i connettori di ingresso e di uscita. Trovate inoltre i diagrammi di cablaggio dettagliati a pagina 60.

1. Ingressi RCA - Gli ingressi RCA accettano segnale da apparecchi sbilanciati a -10dBV.
2. Uscita per la Cassa Acustica di Sinistra - Terminali a pressione per il collegamento della Cassa Acustica di Estensione di sinistra.

4® RIGHT LEFT INPUT WARNING: ACTIVE MONITORS CAN ACHIEVE EXTREMELY HIGH SOUND PRESSURE LEVELS. USE CAUTION OR HEARING DAMAGE MAY RESULT. ACTIVE MONITOR SPECS: • 50Hz - 23kHz • WOOTER COPOLYMER CONE • SILK DOME TWEETER • TIME ALIGNED WAVEGUIDE • MAGNETICALLY SHIELDED SAMSON Media O-N-E 5a ACTIVE STUDIO MONITORS LEFT SPEAKER OUTPUT POWER ON OFF N382 www.samsontech.com DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES WARNING: WHEN CHANGING VOLTAGE, PUSE MUST BE CHANGED 115VAC 71AAL 230VAC 1916-NA

MediaOne 4a e 5a

SAMSON Media O-N-E 3rd ACTIVE MONITOR SPECS: • 80Hz - 23kHz • WOOFER COPOLYMER CONE • SILK DOME TWEETER • TIME ALIGNED WAVEGUIDE • MAGNETICALLY SHIELDED WARNING: ACTIVE MONITORS CAN ACHIEVE EXTREMELY HIGH SOUND PRESSURE LEVELS. USE CAUTION OR HEARING DAMAGE MAY RESULT. CAUTION 15kVAC 10kVAC 20kVAC 700WAC 115WAC 10AL WARNING: WHEN CHANGING VOLTAGE, FIDE MUST BE CHANGED. 注意 需警告的范围为 - 40VAC - 40WAC - 20WAC N382 S/N NOT BLOCK PORT AREA - KEEP AWAY FROM 24TH/27/28/29 LEFT SPEAKER OUTPUT DESIGNED AND ENGINEERED IN USA BY SAMSON TECHNOLOGIES WWW.SAMSANTech.com

MediaOne 3a

L'Uso dei Monitor Serie MediaOne

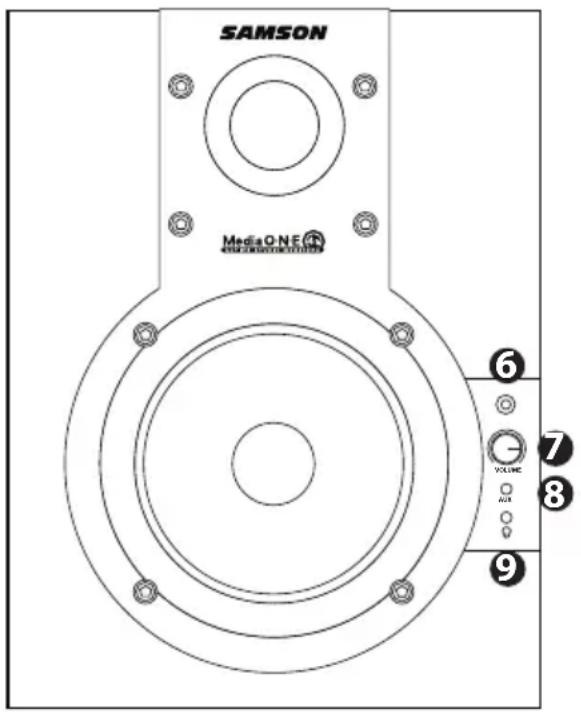

Il Pannello di Controllo Frontale della Serie MediaOne

1. LED "Power" - Quando si attiva l'inter-ruttore "Power" (posizione "On"), questo LED si accende ad indicare che il sistema è alimentato è pronto per l'uso.
2. Controllo di Volume (Pannello Frontale) - È il controllo di volume che regola il livello generale di uscita dei monitor della Serie MediaOne. Quando usate il sistema per la prima volta, iniziate col controllo di volume completamente chiuso, poi alzatelo fino a raggiungere un livello di ascolto confortevole. NOTA: se questo controllo lo premete, lo vedrete estendersi in fuori per facilitare la regolazione.
3. Ingresso AUX - È la presa di ingresso stereo Ausiliaria da 1/8" (3,5mm) del pannello frontale della Serie MediaOne che permette il collegamento di un secondo ingresso stereo da lettore MP3, tastiera, scheda audio o da qualsiasi altra sorgente di segnale stereo a livello di linea.
4. Uscita per Cuffia - Se avete bisogno di ascoltare il mix in cuffia, vi basta semplicemente collegare una cuffia a questa presa di uscita da 1/8" (3,5mm) del pannello frontale. Quando si collega una cuffia a questa uscita, il suono dei monitor viene automaticamente escluso (in "mute").

I MediaOne con un sub opzionale Resolv 120a

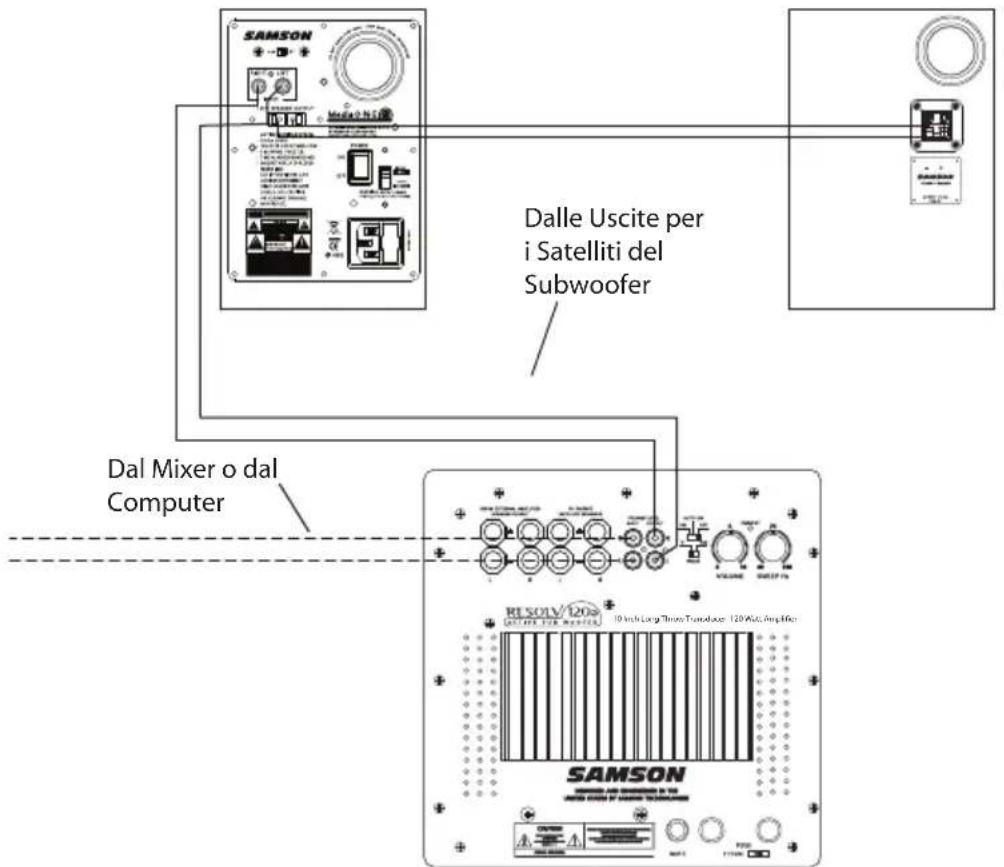

Il Collegamento di un Subwoofer Resolv120a

Aggiungere un subwoofer per estendere la risposta in bassa frequenza sei sistemi MediaOne è semplice, grazie ai loro ingressi a LIVELLO di LINEA. Trovate descritta di seguito una configurazione di sistema tipica che sfrutta un RESOLV 120a con un mixer e una coppia di casse acustiche satellite MediaOne. Gli ingressi dei MediaOne 3a, 4a e 5a sfruttano i connettori RCA che sono lo standard del settore audio. Per il diagramma di cablaggio dettagliato, fate riferimento a "Guida al Cablaggio della Serie MediaOne" a pagina 60. Per la configurazione del sistema, fate riferimento alle istruzioni ed al diagramma qui di seguito.

SAMSON Dalle Uscite per i Satelliti del Subwoofer Dal Mixer o dal Computer RSOLY/120S 10 inch Long-throw Transducer 120 Kalc Amplifier SAMSON

• Chiudete completamente le uscite generali del mixer.
- Collegiate l'uscita di sinistra del mixer all'INGRESSO DI LINEA DI SINISTRA e l'uscita di destra del mixer all'INGRESSO DI LINEA DI DESTRA del RESOLV 120a. Collegiate poi l'USCITA DI LINEA DI SINISTRA del RESOLV 120a all'ingresso di sinistra e l'USCITA DI LINEA DI DESTRA del RESOLV 120a all'ingresso di destra del MediaOne 3a, 4a o 5a.
- Inviate dal mixer un segnale audio (ad esempio musica da un CD) ed alzate il livello fino a raggiungere un livello di ascolto confortevole.
- A questo punto regolate il controllo di SWEEP alla frequenza desiderata. Un buon punto di partenza con MediaOne 3a, 4a e 5a è intorno ai 70 Hz. Potete anche effettuare ad orecchio la regolazione del controllo di SWEEP e trovare la frequenza che per voi suona meglio.

Serie MediaOne - I collegamenti

Guida al Cablaggio della Serie MediaOne

A seconda della vosta esatta configurazione di monitorizzazione, è possibile interfacciare i monitor della Serie MediaOne in molti modi diversi. Per il collegamento del vostro sistema di monitor, seguite gli schemi riportati qui di seguito.

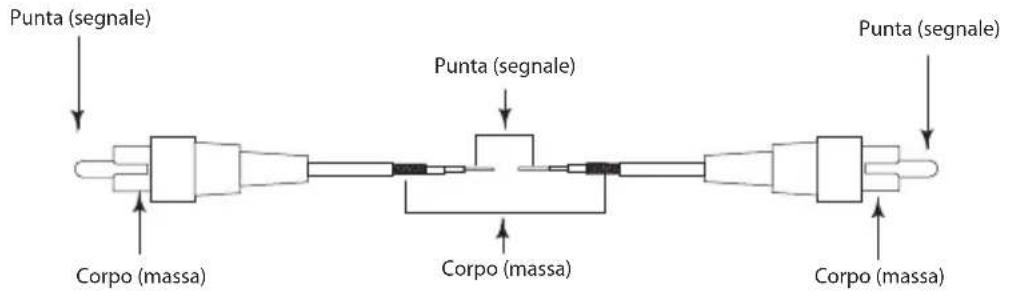

Cavo da RCA a RCA

Punta (segnale) Punta (segnale) Corpo (massa) Corpo (massa) Corpo (massa) Punta (segnale) Punta (segnale)

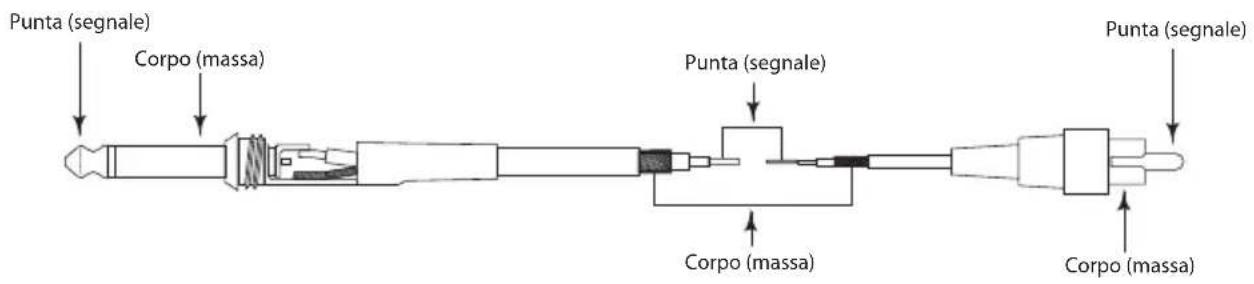

Cavo Sbilanciato da 1/4" a RCA

Punta (segnale) Corpo (massa) Punta (segnale) Corpo (massa) Punta (segnale) Corpo (massa)

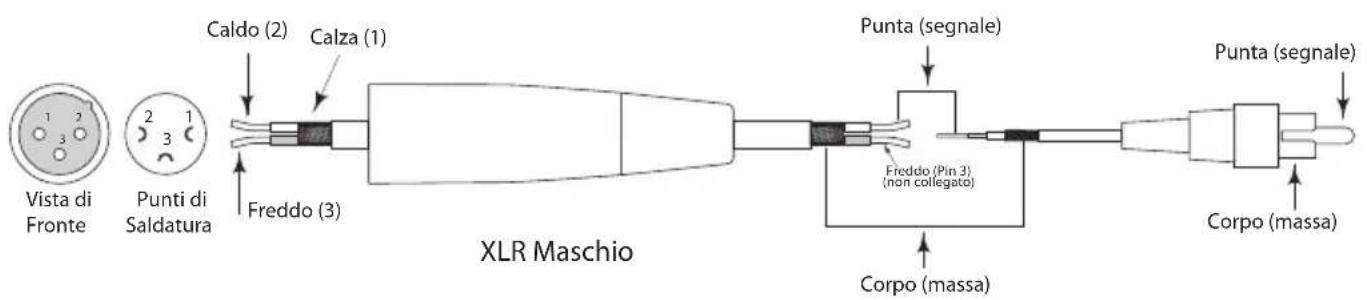

Cavo Sbilanciato da XLR a RCA

Vista di Fronte Punti di Saldatura Caldo (2) Calza (1) Freddo (3) XLR Maschio Punta (segnale) Freddo (Pin 3) (non collegato) Corpo (massa) Corpo (massa) Punta (segnale) Punta (segnale)

Specifications

Transducers:

Woofers

MediaOne 3a . . . . . . . . . . . . . . . . 3-inch polypropylene with butyl surround,

MediaOne 4a . . . . . . . . . . . . . . . . 4-inch polypropylene with butyl surround,

MediaOne 5a . . . . . . . . . . . . . . . . . 5-inch polypropylene with butyl surround,

Tweeter ..... 1-inch silkdome tweeter

Frequency response:

MediaOne 3a....80Hz, 23kHz -10 dB

Pasivo. 1.4 kg./3 lbs.

MediaOne 4a

MediaOne 3a ..... da 3" in polipropilene con contorno in butile,

MediaOne 4a ..... da 4" in polipropilene con contorno in butile,

MediaOne 5a ..... da 5" in polipropilene con contorno in butile,

Tweeter ..... da 1" a cupola di seta

Risposta in Frequenza:

MediaOne 3a. . . . . . . . . . . . . . . . . . . . da 80Hz a 23kHz -10 dB

MediaOne 4a. ..... da 65Hz a 23kHz -10 dB

MediaOne 5a. . . . . . . . . . . . . . . . . . da 50Hz a 23kHz -10 dB

Valore di Potenza dell'Amplificatore:

MediaOne 3a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x 15 Watt RMS

MediaOne 4a e 5a. . . . . . . . . . . . . . . . 2 x20 Watt RMS

Frequenza di Crossover:

MediaOne 3a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,3KHz : FPA, 6 dB/ott, FPB 12 dB/ott

MediaOne 4a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.3KHz : FPA, 6 dB/ott, FPB 12 dB/ott

MediaOne 5a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.3KHz : FPA, 6 dB/ott, FPB 12 dB/ott

Ingressi:

Sbilanciati. . . . . . . . . . . . . . . . . . . -10dBV a Livello di Linea

Connettori: ..... RCA (pannello posteriore), da 1/8" (3,5mm) (pannello frontale)

Cassa Acustica:

Costruzione: .... in MDF (Medium Density Fiberboard – Tavola di Fibra di Media Densità)

Finitura: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . copertura in Vinile Nero Rugoso

Dimensioni:

MediaOne 3a

Attiva . . . . . . . . . . . . . . . . . . 130 (L) x 172 (P) x 172 (A) mm - 5,125" (L) x 6,75" (P) x 6,75" (A)

Passiva 130 (L) x 165 (P) x 172 (A) mm - 5,125" (L) x 6,5" (P) x 6,75" (A)

MediaOne 4a

Attiva 2,3 kg / 5 lbs

Passiva 1,4 kg / 3 lbs

MediaOne 4a

Attiva 4,3 kg / 9,5 lbs

Passiva 3 kg / 6,5 lbs

MediaOne 5a

Attiva 5,8 kg / 12,75 lbs

Passiva 4,4 kg / 9,7 lbs
