MODE D'EMPLOI HTR5730 YAMAHA

1 Pour utiliser l'appareil au moins de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.
2 Installez cet appeareil audio dans un endroit bien aéré, frais, sec et propre — à l'abri de la lumière directe du soleil, des sources de chaleur ou de vibration, des poussières, de l'humidité et du froid. Ménagez un espace libre d'au moins 30 cm audressus et 20 cm sur chaque cote et à l'arrière, pour qu'il soit bien ventilé.
3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter lesRonflements parasites.
4 N'exposez pas l'appareil à des variations brutes de température, ne le place pas dans un environnement très humide (par exemple dans une piece contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'apparil qui elle-même peut être responsable de secousse électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle.
5 Evitez d'inverter l'appareil dans un endroit où des objets peuvent tomber, ainsi que la ou l'apparil pourrait etre exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de I'appareil, ne place pas:

• D'autres apparèels qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• Des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• Des recipients contenant des liquides qui peuvent et à l'origine de secousse électrique ou de dommage à l'appareil.

6 Ne couvrez pas le panneau arrêté de l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherais l'évacuation de la chaleur. Toute augmentation de la température interieure de l'appareil peut être responsable d'accordie, de dommage à l'appareil ou de blessure corporelle.
7 Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n'ont pas ete effectues.
8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerais de chauffer et d'être endommagé.
9 N'exercez aucune force excessive sur les commutateursurs, les boutons et les cordons.
10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon.
11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre.

12 N'alimentez l'appareil qu'a partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevé est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. YAMAHA ne saurait être tenue responsable des dommages résultat de l'alimentation de l'appareil sous une tension autre que cette prescrite.
13 Pour empêcher tout dommage causé par les éclairs, déconnectez le cordon d'alimentation de la prise murale pendant un orage.
14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service YAMAHA compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert,quelle que soit la raison.
15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranche la fiche du cordon d'alimentation au niveau de la prise secteur.
16 Liszcz la section intitulée "GUIDE DE DÉPANNAGE" où figurent une liste d'erreurs de manipulation communes avant de confluence que l'appareil présente une anomalie de fonctionnement.
17 Avant de déplacer l'appareil, appuyez sur STANDBY/ON pour placer l'appareil en veille puis débranche la fiche du cordon d'alimentation au niveau de la prise secteur.

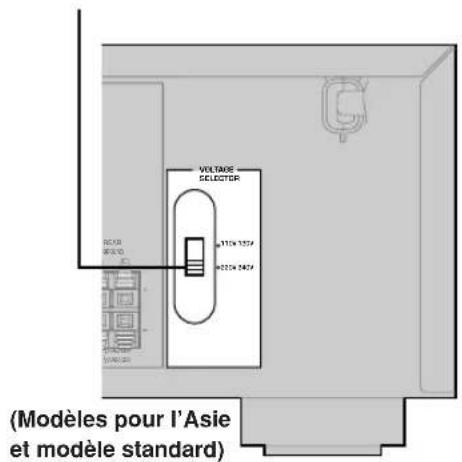

18 Selecteur de tension (VOLTAGE SELECTOR) (Modèle pour l'Asie et modèle standard seulement) Le selecteur de tension (VOLTAGE SELECTOR) qui se trouve sur le panneau arrière de l'appareil doit être positionné en fonction de la tension du secteur local AVANT d'être branché dans la prise d'alimentation CA. Les tensions possibles sont 110V-120V, 220V-240V CA, 50 / 60Hz .

Cet apparéil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant. Il se trouve alors "en veille". En mode veille, l' apparéil consomme une très faible quantité de courant.

AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE SECOUSSE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

POUR LES CONSOMMATEURS CANADIENS Pour eviter les chocs électriques, introuuire la lame la plus large de la fiche dans la borne correspondante de la prise et pousser jusqu'au fond. Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

TABLE DES MATIÈRES

INTRODUCTION

TABLE DES MATIÈRES 1

PARTICULARITES 2

POUR COMMENCER 3

Accessoires fournis 3

Mise en place des piles dans le boitier de telecommande 3

COMMANDES ET FONCTIONS 4

Face avant 4

Boitier de telecommande 6

Afficheur de la face avant 8

PREPARATIONS

RACCORDEMENTS 9

Avant de raccorder les appareils 9

Raccordement des apparciels video 10

Raccordement des apparéils audio 11

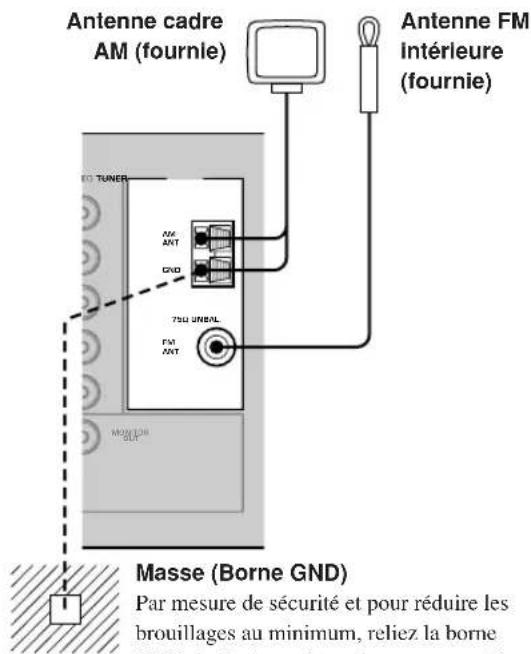

Raccordement des antennes 12

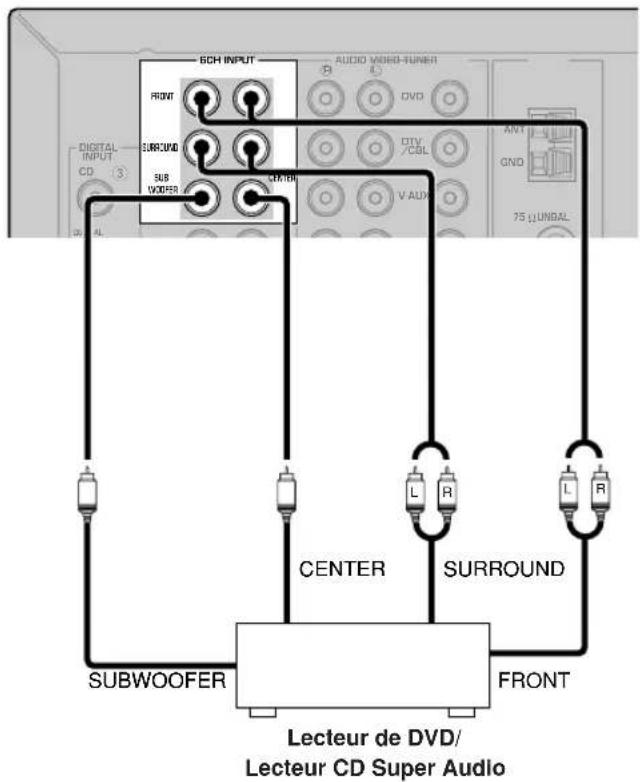

Raccordement a un decodeur externe 13

Raccordement des enceintes 14

Raccordement du cordon d'alimentation 17

Mise sous tension 17

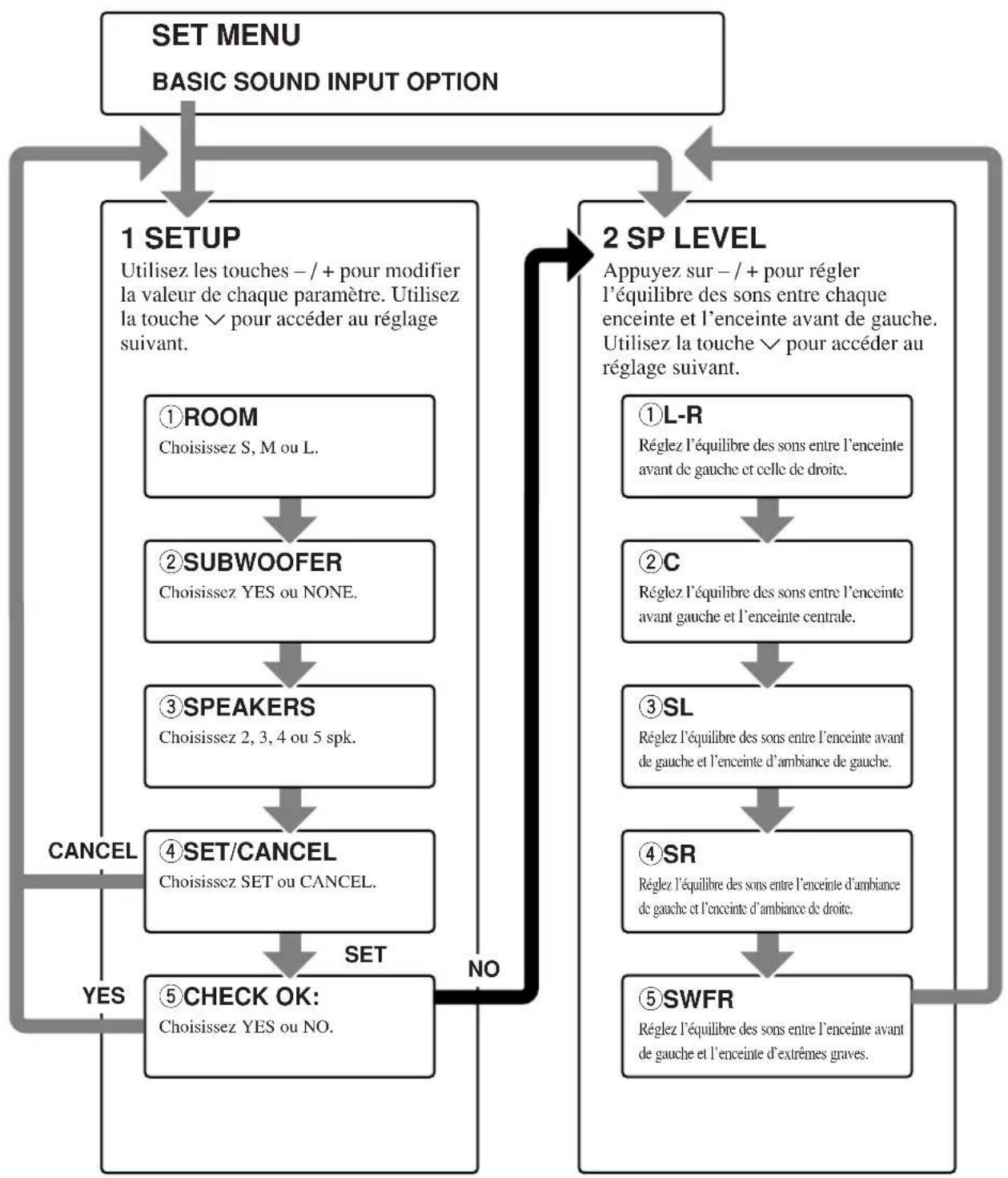

REGLAGES DE BASE DE LA CHAINE 18

Utilisation du menu de base 18

Réglage de l'appareil pour tener compte des enceintes .. 20

2 SP LEVEL (Réglage du niveau sonore des enceintes) 20

FONCTIONS DE BASE

LECTURE 21

Modes d'entrée et indications 23

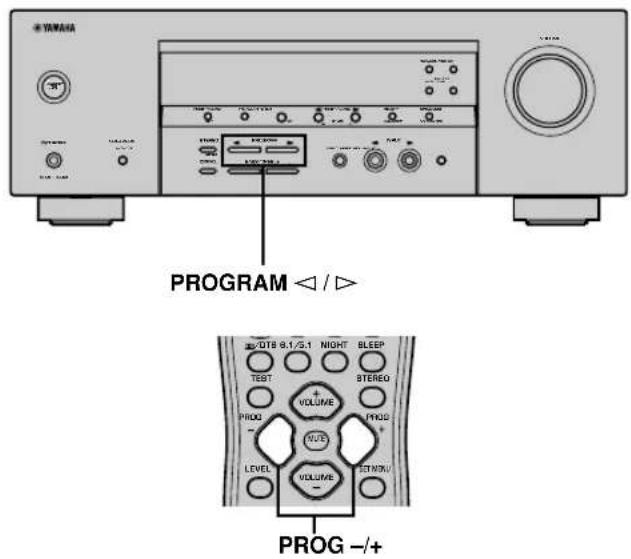

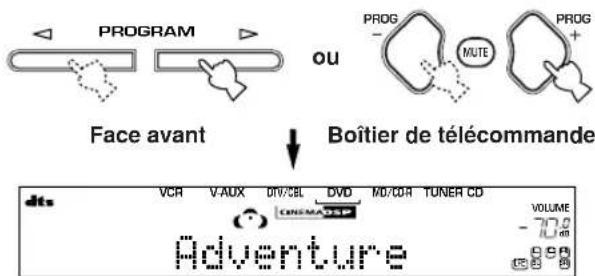

Choix d'une correction de champ sonore 24

PROCESSEUR NUMERIQUE DE CHAMP

SONORE (DSP). 27

Qu'est-ce qu'un champ sonore? 27

Corrections DSP haute fidélité 27

CINEMA DSP 28

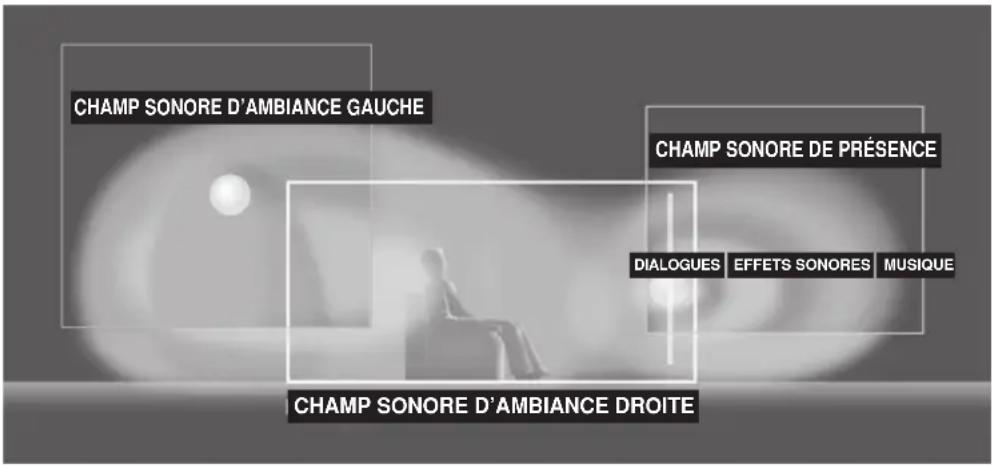

Conception dessons de la correction de champ sonore CINEMA DSP 28

PréRéglage des fréquences 32

Choix d'une préselection 34

Description des données RDS 35

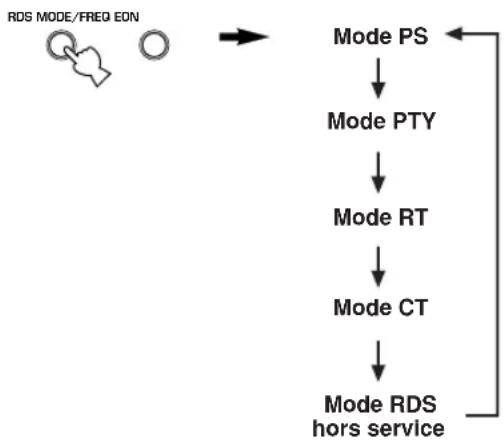

Choix du mode RDS 35

Fonction de recherche PTY (PTY SEEK). 36

Fonction EON 36

MINUTERIE DE MISE HORS SERVICE 37

ENREGISTREMENT 38

FONCTIONS AVANCEES

SET MENU 39

Postes du menu de configuration 39

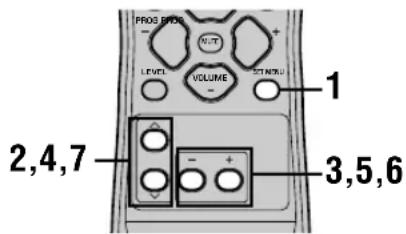

Réglage des paramètres du menu de configuration... 39

SOUND 1 SPEAKER SET (réglages concernant les enceintes) 40

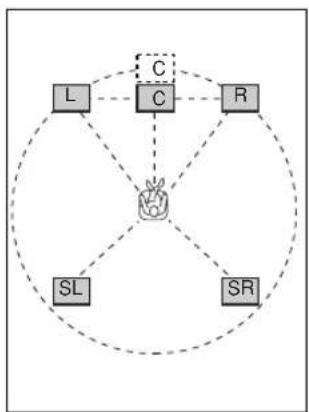

SOUND 2 SP DISTANCE (distance aux enceintes) .... 42

SOUND 3 LFE LEVEL 42

SOUND 4 D. RANGE (dynamique) 42

SOUND 5 CENTER GEQ (égaliseur graphique central) 43

SOUND 6 HP TONE CTRL (réglage de la tonalité pour le casque) 43

INPUT 1 I/O ASSIGN
(attribution des entrées/sorties) 43

INPUT 2 INPUT MODE (mode d'entrée) 43

Réglage du niveau des enceintes pendant la lecture 45

Utilisation du signal d'essai 45

INFORMATIONS COMPLEMENTAIES

MODIFICATION DES PARAMÉTRES DES

CHAMPS SONORES 46

Modification de la valeur des paramétres 46

Description des paramètres de correction de champ sonore 47

GUIDE DE DEPANNAGE 48

Retour aux réglages d'usine 51

GLOSSaire 52

CHARACTERISTIQUES TECHNIQUES 54

PARTICULARITÉS

Amplificateur de puissance 5 canaux intégré

Puissance minimale efficace de sortie

(DHT 0,1% 1 kHz,6 Ohms)

[ModèlespourleCanadaetlesEtats-Unis]

Voies avant: 100W + 100W

Particularités du champ sonore

Decodeur Dolby Pro Logic/Dolby Pro Logic II
Decodeur Dolby Digital/Dolby Digital ^+ Matrix 6.1
Decodeur DTS/DTS ^+ Matrix 6.1
CINEMA DSP: Association des techniques de traitement numérique (DSP) YAMAHA et de Dolby Pro Logic, Dolby Digital ou DTS
Virtual CINEMA DSP
SILENT CINEMA ^TM

Syntoniseur AM/FM très perfectionné

Mémoire pour 40 féquences quelconques
Mise en mémoire automatique des fréquences
Possibilité de glissement des fréquences en mémoire (Modification des fréquences)

Autres particularités

Convertisseur numérique-analogique 96 kHz, 24 bits
Menu de configuration assurant l'adaptation optimale de cet apparéil à la chaîne audiovisuelle
Générateur de signal d'essay pour faciliter l'équilibrage sonore des enceintes
Entrée pour decodeur externe à 6 voies
Prises optiques et coaxiales pour les signaux audionumériques
Minuterie de mise hors service

■Quelques mots sur ce mode d'emploi

• Le symbole appelle votre attention sur un conseil d'utilisation.
• Certaines opérations peuvent être réalisées en utilisant les commandes de cet apparéil ou celles de son boîtier de télécommande. Quand le nom de ces commandes n'est pas le même sur l' apparéil et sur le boîtier de télécommande, ce dernier est indiqué entre parenthèses.
• Ce mode d'emploi a été imprimé avant la fabrication de l'employe. La presentation et les caractéristiques de ce dernier peuvent être modifiées pour des raisons de simplicité de fonctionnement, ou des raisons similaires. Ce sont des cas où l'employe a la priorité sur le mode d'emploi.

DIGITAL

PROLOGIC II

Fabrique sous licence de Dolby Laboratories.

"Dolby", "Pro Logic" et le double D sont des marques déposées par Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques de commerce appartenant à Digital Theater Systems, Inc.

"Silent CinEMA" est une marque de commerce apparentant à YAMAHA CORPORATION.

POUR COMMENCER

Accessoires fournis

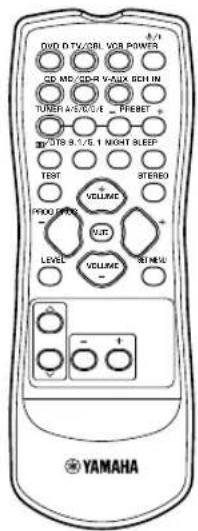

Veuillez you assurer que you possedez bien les postes suivants.

Boitler de télécommande

Piles (2)

(AA, R06, UM-3)

Antenne cadre AM

Antenne FM interieure

(Modèle pour l'Asie, le Canada, la Chine, les États-Unis et modèle standard)

(Modèlespour l'Europe,le Royaume-Uni,l'Australie et la Corée)

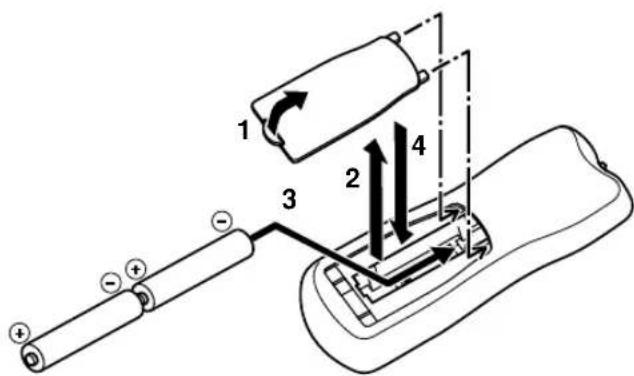

Mise en place des piles dans le boîtier de télécommande

Introduisez les piles dans le logement en respectant les polarités + et - gravées à l'intérieur du logement.

1 Appuyez sur la languette du couvercle du logement des piles et tirez-la dans le sens indiqué par la flèche pour ouvrir le couvercie.
2 Retirez le couvercle.
3 Introduisez les deux piles fournies (AA, R06, UM-3) en respectant les polarités marquées à l'intérieur du logement.
4 Remettez le couvercle en place.

■Remarques concernant les piles

• Remplacez les piles quand vous constatez une diminution de la portée du boîtier de télécom
• N'utilissez pas tout à la fois unepile neuve et une pile usagée.
  N'utilisez pas non plus des piles de type différent (par exemple des piles alcalines et des piles au manganese). Lisez soigneusement les indications figurant sur les piles car elles peuvent différer tout en étant de la meme taille et de la meme couleur.
• Si les piles ont fui, retirez-les immédiatement. Evitez de toucher le liquide, voirlez à ce qu'il ne vienne pas en contact avec vos vêtements, etc. Nettoyez soigneusement le logement des piles avant d'y placer des piles neuves.

COMMANDES ET FONCTIONS

Face avant

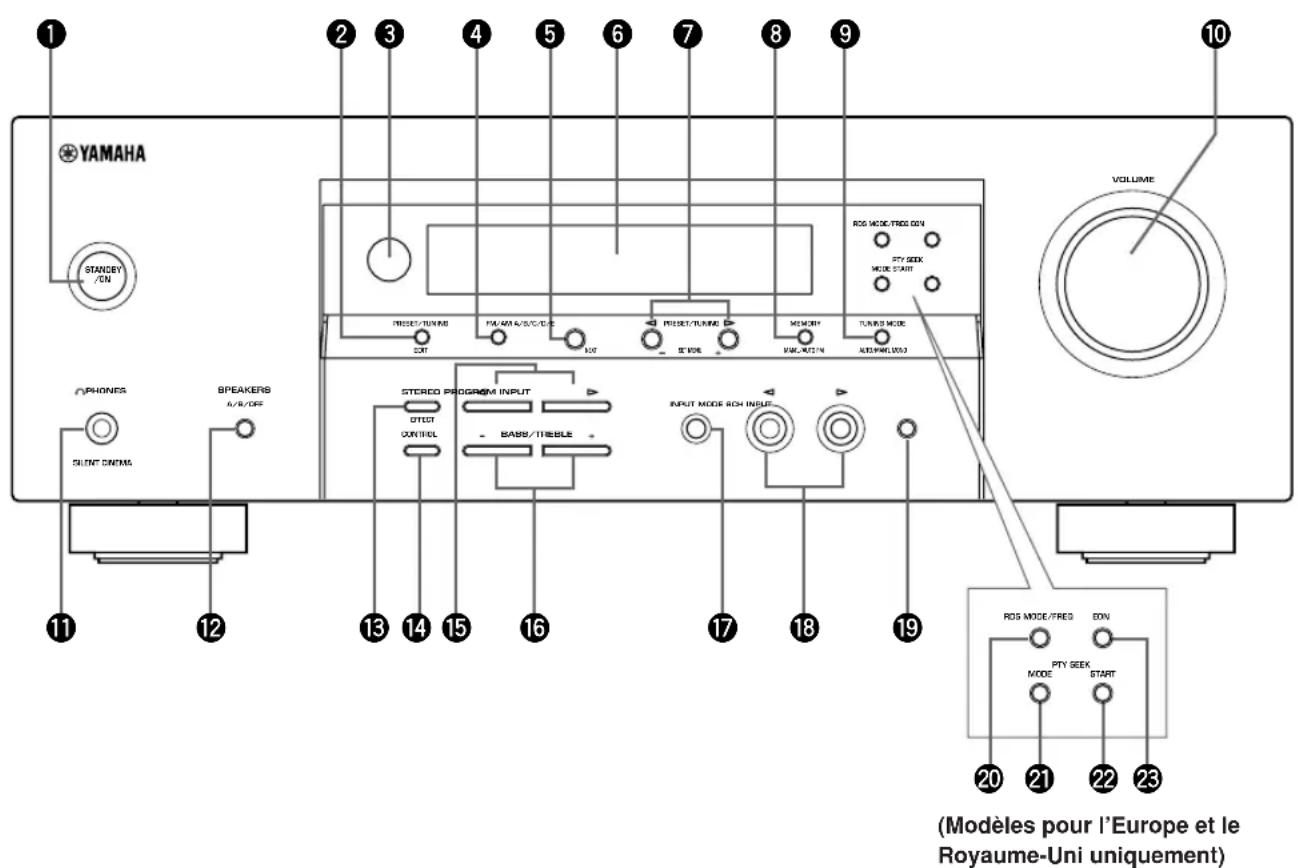

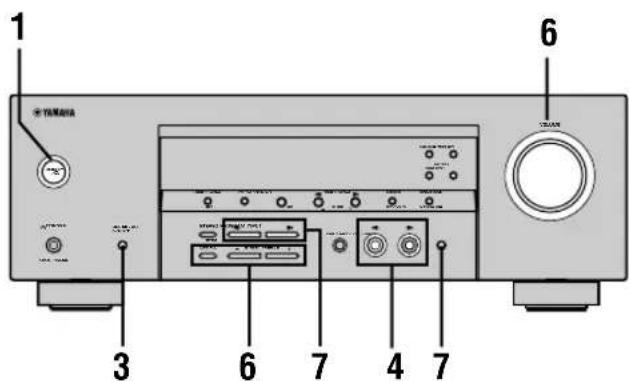

1STANDBY/ON

Cette touche met l'appareil en service ou en veille. Au moment où vous mettez l'appareil en service, un déclic se fait entendre; il est suivi d'une période de 4 à 5 secondes pendant laquelle aucun son ne peut être produit.

Remarque

• En veille, l'apparil consomme une faible quantité d'électricité de manière à être en mesure de receivevoir les signaux infrarouges qui peuvent être émis par le boîtier de télécommande.

2 PRESET/TUNING

Cette touche modifie le role des touches PRESET/TUNING < 1 / > (ce qui se traduit par I'eclairement, ou l'extinction, du symbole ()) qui permettent soit de selectionner une fréquence en mémoire, soit d'effectuer l'accord sur une fréquence.

(EDIT)

Cette touche permet également d'inverser deux fréquences en mémoire.

3Capteur de télécommande

Il recoit les signaux émis par le boîtier de télécommande.

FM/AM

Utilisez cette touche pour selectionner la gamme de réception, FM ou AM.

5A/B/C/D/E

Cette touche permet de selectionner un des groupes de station A à E.

(NEXT)

Cette touche appelle le menu de configuration quand l'appareil n'est pas en mode symponiseur.

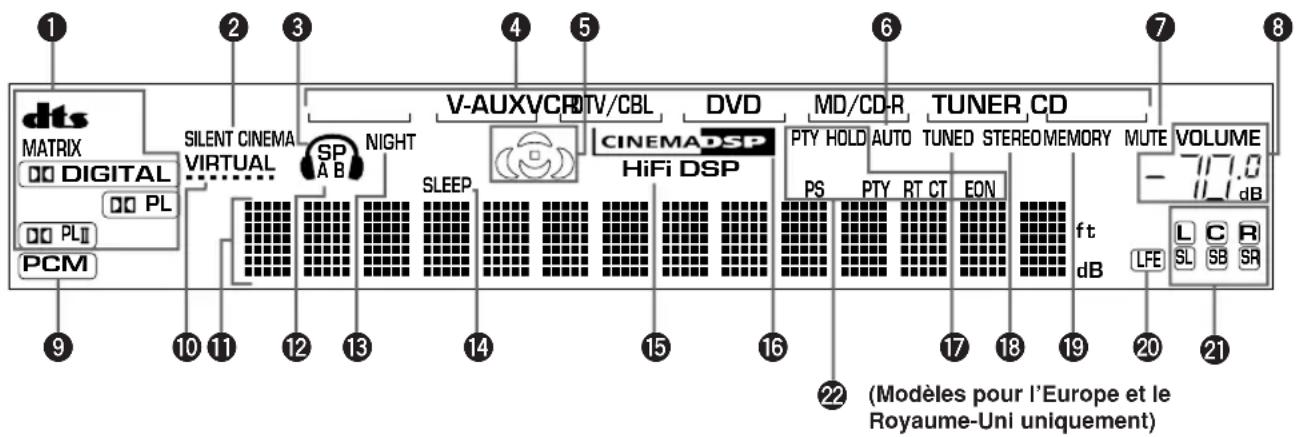

6 Afficheur de la face avant

Les conditions de fonctionnement de l'appareil s'affichent ici.

7 PRESET/TUNING

Lorsque le symbole (:) est visible sur l'afficheur, ces touches assurent la selection d'une fréquence en mémoire (1 à 8); lorsque le symbole (:) n'est pas visible, elles commandent l'accord sur une fréquence.

(SET MENU - / +)

Cette touche agit sur les paramètres du menu de configuration quand l'appareil n'est pas en mode symtoniseur.

⑧MEMORY (MAN'L/AUTO FM)

Cette touche met une fréquence en mémoire.

9TUNING MODE (AUTO/MAN'L MONO)

Cette touche permet de selectionner le mode de synonymisation: automatique ou manuel.

10VOLUME

Ce bouton agit sur le niveau sonore de toutes les voies.
Par contre, ce bouton ne modifie pas le niveau disponible sur les prises OUT (REC).

1 PHONES (SILENT CINEMA)

C'est la prise qui permet une écoute des signaux DSP destinés grâce à un casque.

SPEAKERS A/B/OFF

Selectionne les enceintes avant qui sont connectées aux bornes A ou B. Pour désactiver les enceintes, appuyez sur la touche à plusieurs reprises et Sélectionnez OFF.

1STEREO (EFFECT)

Cette touche permet de basculer entre la reproduction en stéreophonie et la reproduction avec corrections DSP. Lorsque vous sélectionnez STEREO, l'appareil réduit le mixage du système Dolby et des signaux DTS (sauf pour la voie LFE) ainsi que des signaux à 2 voies sans effet sur le son, dans les enceintes avant de gauche et de droite.

14CONTROL

Cette touche permet de basculer entre le réglage des graves (réponse dans les basses fréquences) et le réglage des aigus (réponse dans les haute fréquences).

15PROGRAM

Autiliser pour selectionner les corrections de champ sonore.

16BASS/TREBLE-/+

Ces touches augmentent ou diminuents la response dans les graves ou dans les aigus lorsque I'appareil est en mode de réglage des graves et des aigus. Le niveau change de 2dB chaque fois que vous appuyez sur l'une de ces touches. Plage de réglage: -10 à +10dB

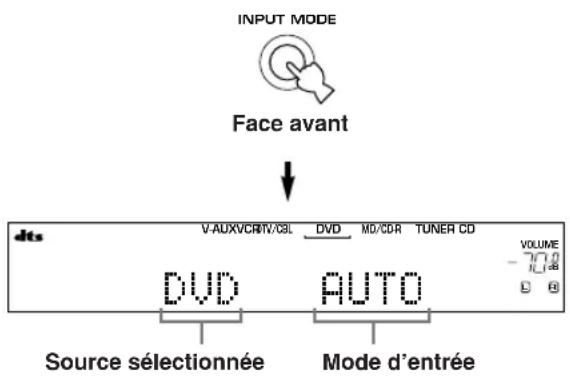

INPUT MODE

Cette touche permet de définir la priorité parmi les différents types de signaux d'entrée (AUTO, DTS, ANALOG) qui peuvent être reçus lorsqu'un apparéil est connecté à deux types de prises d'entrée. On ne peut pas modifier la priorité pour les sources audio si l'entrée scéléctionnée est 6CH INPUT.

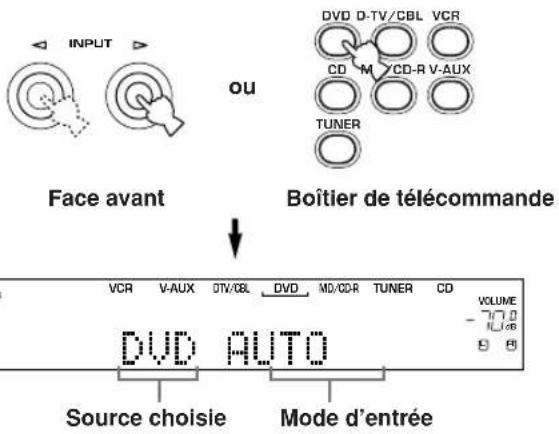

INPUT

Utilissez cette commande pour désirir la source que vous désirez écouter ou regarder.

96CH INPUT

Cette touche sélectionne la source reliée aux prises 6CH INPUT. La source selectionnée a la priorité sur celle selectionnée grâce à la touche INPUT (ou aux touches de selection du boîtier de télécommande).

■ Modèles pour l'Europe et le Royaume-Uni uniquement

20RDS MODE/FREQ

Pendant la réception d'une station RDS, appuyez sur cette touche pour afficher des informations telles que le nom de la station (PS), la nature des émissions habituèlement diffusées (PTY), un message écrit (RT) ou l'heure (CT) (dans la mesure où la station offre ces services RDS) ou bien la féquence de la station.

2PTY SEEK MODE

Appuyez sur cette touche pour adopter le mode de recherche PTY (PTY SEEK).

2PTY SEEK START

Appuyez sur cette touche pour commencer la recherche d'une station après que le type d'émission a été sélectionné au moyen du mode PTY SEEK.

2EON

Appuyez sur cette touche pourCHOISIR le type de I'émission (NEWS, INFO, AFFAIRS, SPORT) et effectuez, automatiquement, l'accord sur le type d'émission choisi.

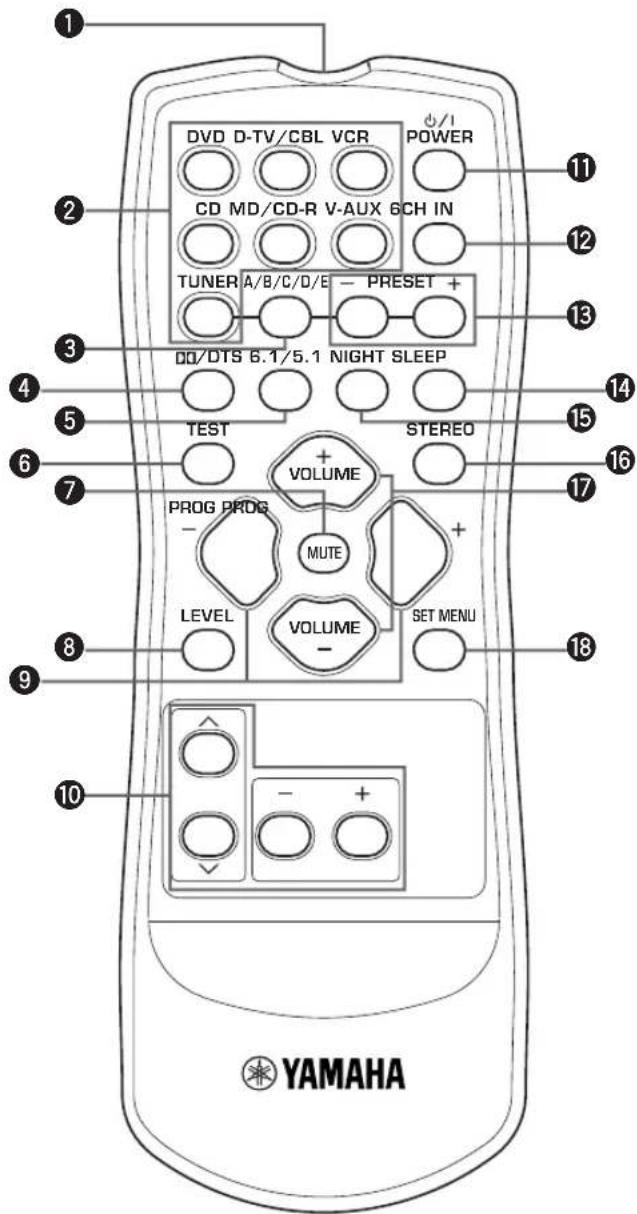

Boîtier de télécommande

Cette section traite du role des commandes queporte ce boitantier.

1Émetteur infrarouge

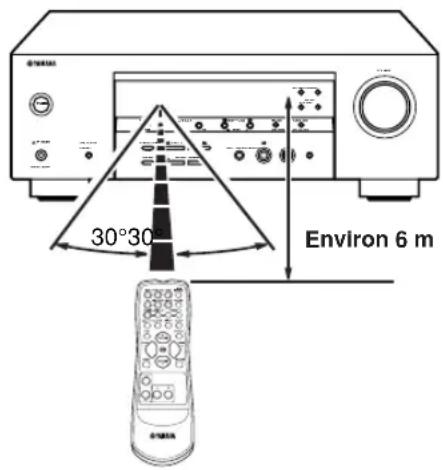

Envoie des signaux de contrôle infrarouges. Dirigez cet émetteur vers l'appareil lorsque vous utilisez la télécommande.

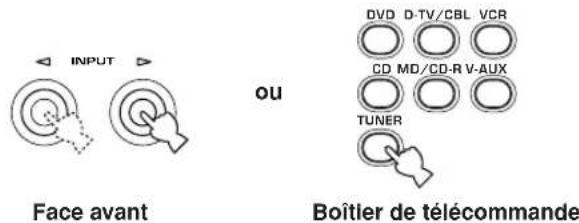

Touches de selection d'entrée

Elles assurent lechiox de la source et de la section de commande.

3A/B/C/D/E

Cette touche permet de selectionner un des groupes de station A à E.

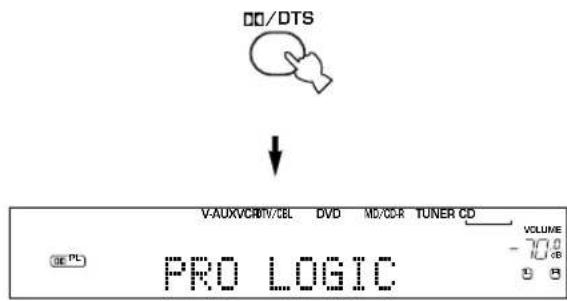

DD/DTS

Selectionne le decodeur intégré Dolby Digital, DTS, Dolby Pro Logic ou Pro Logic II.

6.1/5.1

Cette touche met en service, ou hors service, le decodeur Dolby Digital + Matrix 6.1 ou DTS + Matrix 6.1.

6TEST

Cette touche commande l'émission du signal d'essayermentant le réglage du niveau sonore émis par les enceintes.

MUTE

Utilisez cette touche pour couper les sons. Appuyez une nouvelle fois sur cette touche pour rétablier les sons.

LEVEL

Cette touche seLECTIONne la voie sonore a regler.

9PROGRAM-/+

Permet de selectionner le programme de champ sonore.

Autres touches

Permet de selectionner et de regler les parametes du programme de champ sonore ou les éléments du menu de configuration (touche SET MENU).

1 POWER

Utilisez cette touche pourmettre1'appareil en service ou en veille.

26CHIN

Cette touche selectionne la source audio reliée aux prises 6CH INPUT.

13PRESET-/+

Selectionnez les nombres de stations prérgliées de 1 à 8.

4SLEEP

Utilisez cette touche pour régler la miniterie de mise en voille.

15NIGHT

Cette touche place l'appareil en mode d'écoute tardive.

STEREO

Cette touche permet de basculer entre la reproduction en stéreophonie et la reproduction avec corrections DSP. Lorsque vous sélectionnez STEREO, l'appareil réduit le mixage du système Dolby et des signaux DTS (sauf pour la voie LFE) ainsi que des signaux à 2 voies sans effet sur le son, dans les enceintes avant de gauche et de droite.

VOLUME + / -

Utilisez ces touches pour augmenter, ou diminuier, le niveau de sortie.

SET MENU

Cette touche assure l'adoption du mode du menu de configuration.

■ Utilisation du boitier de télécommande

Le boitant de télécommande émet un faisceau directif. En conséquence, pour agir sur l'appareil, veillez à ce que le boitant soit dirigé vers le capteur de télécommande.

■ Manipulation du boîtier de télécommande

• Evitez de renverser de l'eau et tout autre liquide sur le boîtier de télécommande.
• Ne laisses pas tomber le boîtier de télécommande.

• Ne conservez pas le boîtier de télécommande dans les conditions suivantes:

• très humides, par exemple près d'un bain

• très chauds, par exemple pres d'un apparéil de chauffage ou d'un poèle

• extrémement froids
• poussiéreux

Afficheur de la face avant

Témoins des décodeurs

Lorsque l'un des decodeurs de I'appareil est en fonctionnement, le témoin correspondant s'éclaire.

Témoin SILENT CINEMA

Ce témoin s'éclaire lorsque le casque est branché et qu'une correction de champ sonore est selectionnée (reportez-vous à la page 26).

Témoin du casque

Ce témoin s'éclaire quand un casque est branché sur l'appareil.

4Témoin de la source

La source actuelle est repérée par le curseur.

Indicateur de champ sonore

Le témoin correspondant à la correction DSP de champ sonore active, s'éclaire.

6Témoin AUTO

Ce témoin rappelle que l'appareil est en mode d'accord automatique.

7Témoin MUTE

Ce témoin s'éclaire lorsque le silencieux est en service.

Indicateur de niveau VOLUME

Il fournit une indication graphique du niveau sonore.

9Témoin PCM

Ce témoin s'éclaire quand l'appareil produit des signaux PCM (modulation par impulsions et codage).

Témoin VIRTUAL

Ce témoin s'éclaire quand vous utilisez CINEMA DSP virtuel.

Zone d'affichang polyvalent

Il fournit le nom de la correction de champ sonore utilisée et d'autres informations relatives aux réglages et modifications.

Témoin SP A B

Ce témoin signale le jeu d'enceintes avant actuellément seLECTIONné. Si les deux produits fonctionnent,les deux témoins sont éclairés.

Témoin NIGHT

Ce témoin s'éclaire lorsque l'appareil est en mode d'écoute tardive.

14Témoin SLEEP

Ce témoin s'éclaire après le réglage de la minuterie de mise hors service.

Témoin HiFi DSP

Ce témoin s'éclaire lorsque vous sélectionnez une correction de champ sonore HiFi DSP.

Témoin CINEMA DSP

Ce témoin s'éclaire lorsque vous sélectionnez la correction de champ sonore CINEMA DSP.

Témoin TUNED

Ce témoin signale que l'appareil est accordé sur la fréquence d'une station.

Témoin STEREO

Ce témoin s'éclaire lorsque l'appareil détecte un signal stéreophonique puissant émis par une station FM et que le témoin "AUTO" est éclaire.

Témoin MEMORY

Ce témoin clignote quand la fréquence d'une station peut être mise en mémoire.

20Témoin LFE

Ce témoin s'éclaire quand le signal d'entrée contient des signaux très graves (LFE).

Témoins des voies d'entrée

Les témoins des voies concernées s'éclairent pendant la reproduction du signal provenant d'une source numérique.

2 Toumoin RDS (Modèle pour l'Europe et le Royaume-Uni uniquement)

Le nom du service RDS offert par la station RDS captee, s'éclaire.

EON s'éclaire lorsque la station RDS captee offre le service EON.

PTY HOLD s'éclaire pendant la recherche de stations en mode PTY SEEK.

RACCORDEMENTS

Avant de raccorder les apparéils

ATTENTION

Ne branchez pas la fiche du cordon d'alimentation de cet apparéil ni celle des autres apparéils sur une prise secteur aussi longtemps que tous les raccordements entre apparéils ne sont pas terminés.

Assurez-vous que la voie gauche (L), la voie droite (R) et les pôles "+" (rouge) et -" (noir) sont convenablement reliés. Certains appeareils exigent des méthodes de raccordement particulières, et leurs prises portent des noms différents. Reportez-vous au mode d'emploi de chaque apparéil qui doit être relié à celui ci.
- Une fois tous les raccordements executés, vérifie-les pour être certains qu'ils sont corrects.
- Le nom de la prise correspond au sélecteur d'entrée.

Raccordement des prises pour signaux numériques

Cet apparéil est muni de prises numériques assurant la transmission directe des signaux numériques par un cable coaxial ou un cable à fibres optiques. Vous pouvez utiliser les prises numériques pour appliquer à l' apparéil les trains binaires PCM, Dolby Digital ou DTS. Pour profiter pleinement des pistes sonores multivoies des DVD, etc. avec des effets DSP, il vous faut utiliser les connexions numériques. Les deux prises d'entrée pour signaux numériques acceptent les signaux dont la fréquence d'échantillonnage est de 96 kHz.

Remarque

• La prise OPTICAL de cet apparéil est conforme à la norme EIA. Si vous utilisez un cable à fibres optiques non conforme aux exigences EIA, il est possible que cet apparéil ne fonctionne pas correctement.

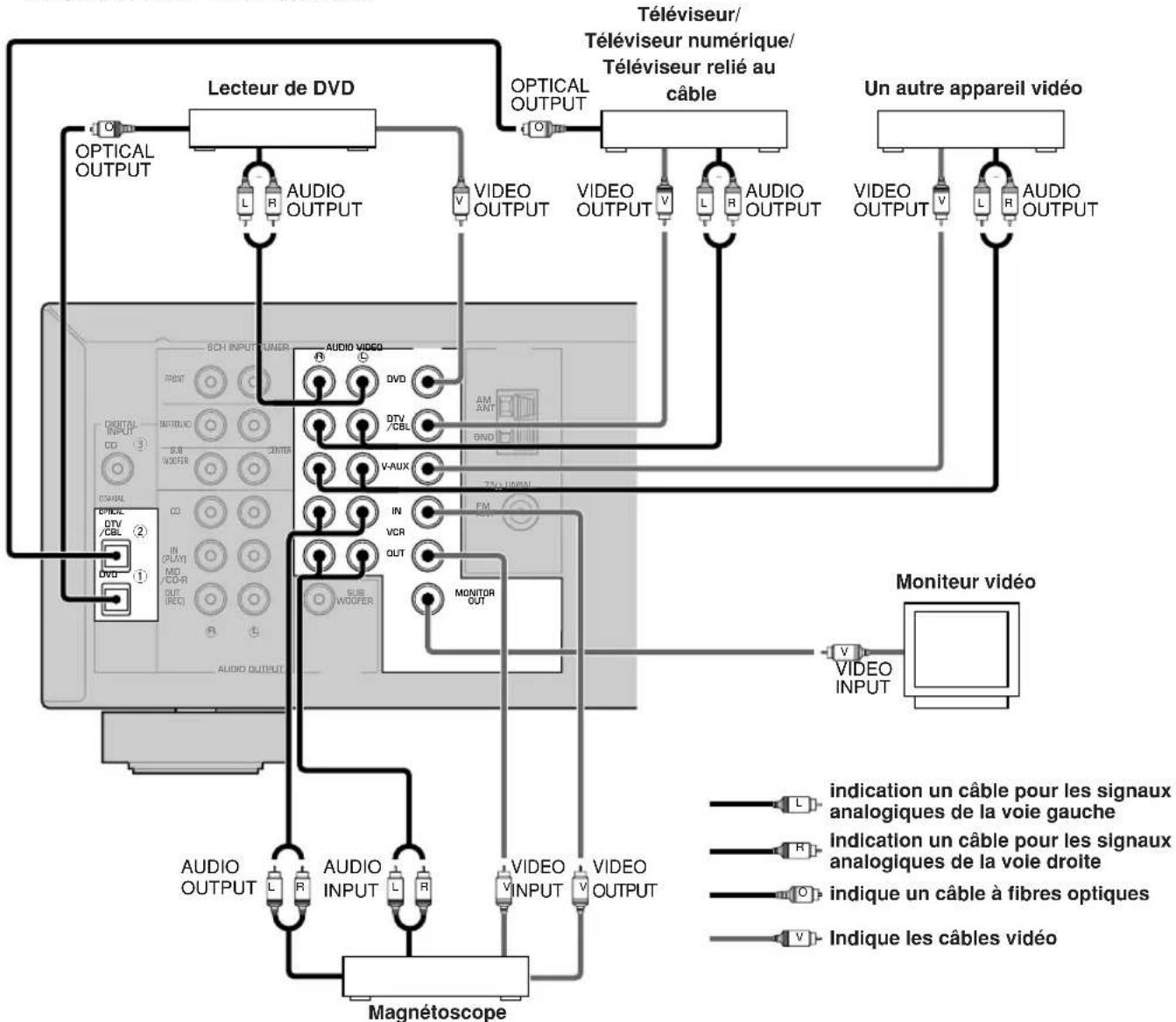

Raccordement des apparils video

Raccordement d'un moniteur video

Reliez la prise d'entrée video du monitreur video à la prise MONITOR OUT VIDEO.

Raccordement d'un lecteur de DVD, d'un téléviseur numérique, d'un récepteur de télévision par cable

Reliez la prise optique de sortie pour signaux audionumeriques de l'appareil à la prise DIGITAL INPUT et la prise de sortie des signaux video de l'appareil à la prise VIDEO de cet apparéil-ci.

#

Utilisez les prises AUDIO de cet apparéil pour un apparéil video qui ne possède pas de prise optique de sortie pour les signaux numériques. Toutefois, sachez que la reproduction multivoie ne peut pas être réalisée si les signaux audio sont appliqués sur les prises d'entrée AUDIO.

Raccordement d'un recepteur de télévision numérique ou par cable

Reliez la prise de sortie du signal video de l'ordinate à la prise VIDEO de cet appeareil-ci.

Relicz les prises de sortie du signal audio de l'appareil aux prises AUDIO de cet appeareil-ci.

Raccordement d'un autre apparéil video

Relicz la prise de sortie du signal video de l'apparil à la prise VIDEO de cet apparéil-ci.

Reliez les prises de sortie du signal audio de l'appareil aux prises AUDIO de cet appeareil-ci.

Raccordement d'un apparéil d'enregistrement

Pour effectuer un enregistrement video, reliez les prises d'entrée des signaux audio de l'appareil video aux prises AUDIO OUT, et la prise d'entrée des signaux video de l'appareil video à la prise VIDEO OUT de cet apparéil. Pour la lecture des signaux de l' apparéil d'enregistrement, reliez les prises de sortie des signaux audio de l' apparéil aux prises AUDIO IN, et reliez la prise de sortie des signaux video à la prise VIDEO IN de cet apparéil.

Remarque

• Si un apparéil d'enregistrement est relié à l' apparéil, veillez à le maintainir en service aussi longtemps que l' apparéil l'est. Si l' apparéil est hors service, une distorsion du signal peut en résultat.

Raccordement des appareils audio

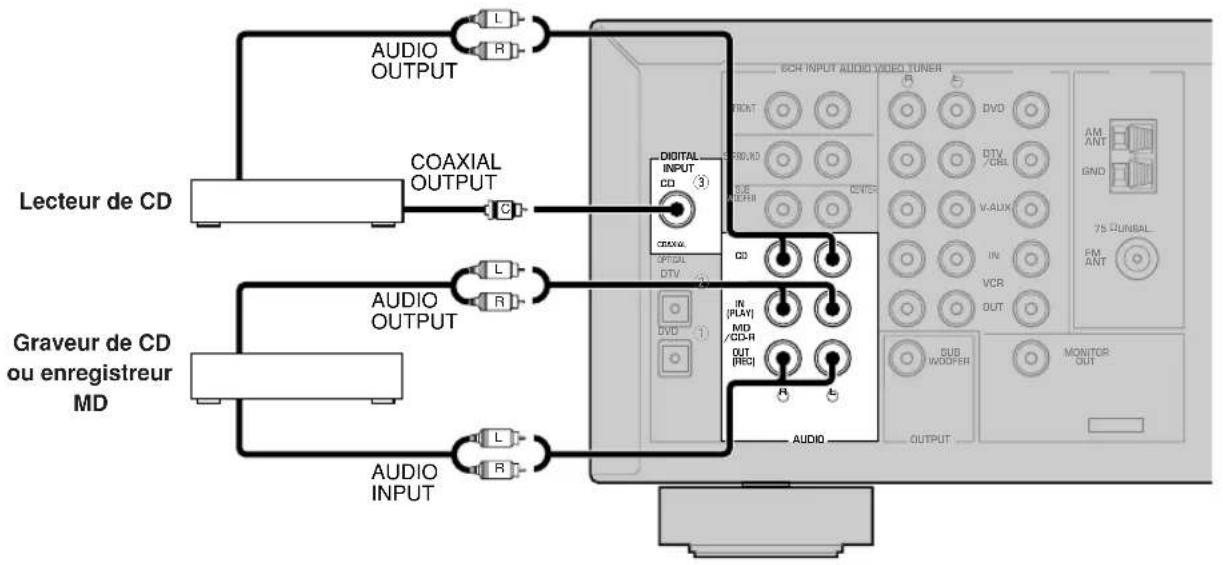

■Raccordement d'un lecteur de CD

Reliez la prise de sortie coaxiale pour signaux numériques du lecteur de CD à la prise DIGITAL INPUT CD.

• Utilisez les prises AUDIO de cet apparéil pour connecter un lecteur de CD qui ne possède pas de prise COAXIAL DIGITAL OUTPUT ou pour enregistrer depuis des lecteurs dc CD.

■Raccordement d'un graveur de CD ou d'un enregistrateur MD

Reliez les prises d'entrée dugraveur de CD ou de l'enregistreur MD aux prises MD/CD-R OUT (REC). Reliez les prises de sortie dugraveur de CD ou de l'enregistreur MD aux prises MD/CD-R IN (PLAY) pour écouter le signal de source provenant de l'appareil d'enregistrement.

Remarque

• Si un apparéil d'enregistrement est relié à l' apparéil, veillez à le maintainir en service aussi longtemps que l' apparéil l'est. Si l' apparéil est hors service, une distorsion du signal peut en résulter.

indication un cable pour les signaux analogiques de la voie gauche
indication un cable pour les signaux analogiques de la voie droite
indique qu'il s'agit de cables coaxiaux

Raccordement des antennes

Une antenne AM et une antenne FM sont fournies avec cet apparéil. En principe, ces antennes doivent capter un signal suffisamment puissant.

Reliez chaque antenne, convenablement, aux bornes prevues a cet effet.

Masse (Borne GND)

Par mesure de sécurité et pour réduire les brouillages au minimum, reliez la borne GND de l'antenne à une belle masse. Une belle masse est, par exemple, un piquet métallique planté dans un sol humide.

■Raccordement de l'antenne cadre AM

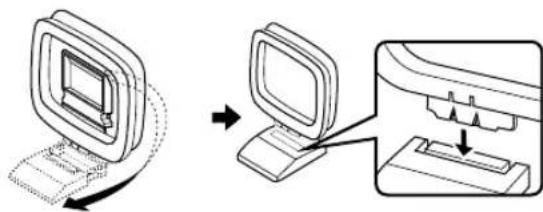

1 Montez l'antenne cadre AM puis effectuez son raccordement.

2 Appuyez sur la languette pour ouvrir la borne puis introduisez l'antenne cadre AM dans la borne AM ANT et l'autre dans la borne GND.

3 Orientez l'antenne cadre AM de maniere a obtaining la meilleure reception possible.

Remarques

L'antenne cadre AM doit être éloignée de l'appareil.
L'antenne cadre AM doit être reliée à l'appareil même si une antenne AM extérieure est utilisé par autres.
- Une antenné extérieure convenablement installée apporte une réception meilleure. Si vous constatçez que la réception est de qualité médiocre, pensez à une antenné extérieure. Consultez le revendcur YAMAHA ou un centre d'entretien pour obtenir des conseils sur ces antennes.

FREQUENCY STEP (Modèle pour l'Asie et modele standard uniquely)

Du fait que l'écart entre fréquences attribuées aux stations diffère selon le pays, vous devez régler le commutateur FREQUENCY STEP (situé sur panneau arrêté) sur la position convenable.

• Amérique du Nord, Amérique Centrale, Amérique du Sud: 100 kHz/10 kHz
• Autres régions: 50kHz / 9kHz Avant de manoeuvrer ce commutateur, débranchez la fiche du cordon d'alimentation de cet apparéil.

Raccordement à un décodeur externe

Cet appeareil est pourvu de 6 prises d'entree supplémentaires (FRONT gauche et droite, CENTER, SURROUND gauche et droite et SUBWOOFER) pour lui permettre de receivevoir la sortie multivoie d'un appeareil equipope d'un decodeur multivoie et de 6 prises de sortie tel qu'un lecteur de DVD/Lecteur CD Super Audio.

Remarques

• Si vous sélectionnez l'entrée 6CH INPUT comme source, cet apparéil met automatiquement hors service le processur numérique de champ sonore, ce qui peut dire que vous ne pouvez plusCHOISIR les corrections de champ sonore.
• Si le casque est branché, seules les voies avant gauche et droite L/R sont disponibles.

Raccordement des enceintes

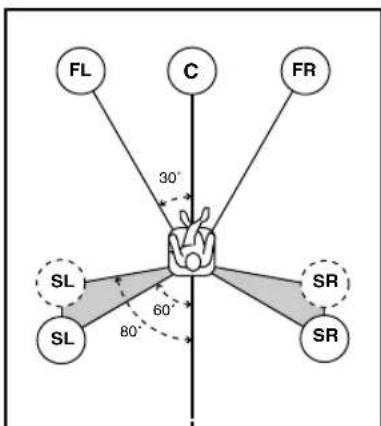

■Diposition des enceintes

La disposition des enceintes illustrée ci-dessus représenté la norme selon ITU-R. Vous pouvez l'utiliser afin d'acceder aux sources audio multiplex CINEMA DSP.

Enceintes avant (FR et FL)

Les enceintes avant sont utilisées comme source sonore principale ainsi que pour la restitution des effets sonores. Placez ces enceintes à égale distance de la position d'écoute ideale. La distance d'une enceinte au monieur video doit être la même à droite comme à gauche.

Enceinte centrale (C)

L'enceinte centrale restitue lessons qui sont appliqués à la voie centrale (dialogues, voix, etc.) Si, pour certaines raisons, vous ne pouvez pas utiliser d'enceinte centrale, cela ne presenta tera pas d'inconveniement major. Bien entendu, lesailleurs résultats seront obtenus avec une chaine complète. Placez la face avant de l'enceinte centrale dans le même plan que la face avant du moniteur video. Positionnez l'enceinte centrale entre les enceintes avant, aussi pres que possible du moniteur, par exemple au-dessus, ou au-dessous, de lui.

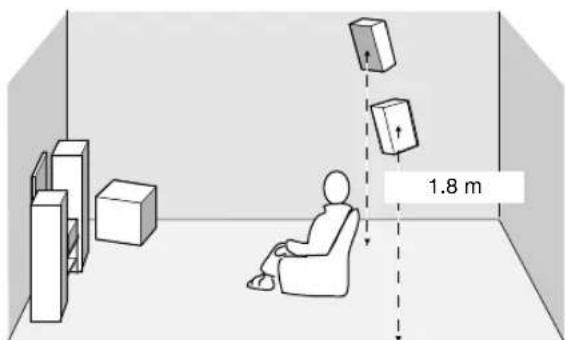

Enceintes d'ambiance (SR et SL)

Les enceintes d'ambiance restituent les effets sonores et les corrections d'ambiance. Positionnez ces enceintes derrière la position d'ecoute, légarement tournées vers le centre, à environ 1,8m au-dessus du plancher.

Caisson de graves

L'utilisation d'un caisson de graves tel que le modele YAMAHA Active Servo Processing Subwoofer System, assure un renforcement des basses fréquences presents dans toutes les voies et améliore la reproduction des effets transmis sur la voie LFE (effets basses fréquences) que l'on note dans le cas des gravures Dolby Digital et DTS. La position du caisson de graves n'est pas critique parce que lessons graves ne sont pas directionnels. Toutefois, il est souhaitable que cette enceinte soit proche des enceintes avant. Orientez-la légèrement vers le centre de la pierce pour réduire les réflexions sur les murs.

■Raccordements des enceintes

Assurez-vous que la voie gauche (L), la voie droite (R) et les pôles "+" (rouge) et -" (noir) sont convenablement reliés. Si le raccordement est errone, aucun son n'est émis par l'enceinte, et si la polarité de la connexion est incorrecte, lessons manquent de naturel et de composantes graves.

AVERTISSEMENT

• Utilisez des enceintes dont l'impédance nominale est conforme à ce qui figure sur le panneau arrêté de cet apparéil.
• Avant de raccorder les enceintes, assurez-vous que cet apparéil est étèint.
• Faites en sorte que la partie dénudée d'un conducteur du cable d'enceinte ne puisse pasvenir en contact avec la partie dénudée de l'autre conducteur, ni avec une piece métallique de cet apparéil. Ce contact pourrait endommager l' apparéil ou les enceintes.
• Utilisez des enceintes à blindage magnétique. Si malgré cela, vous constazez un brouillage du moniteur, éloignez les enceintes.

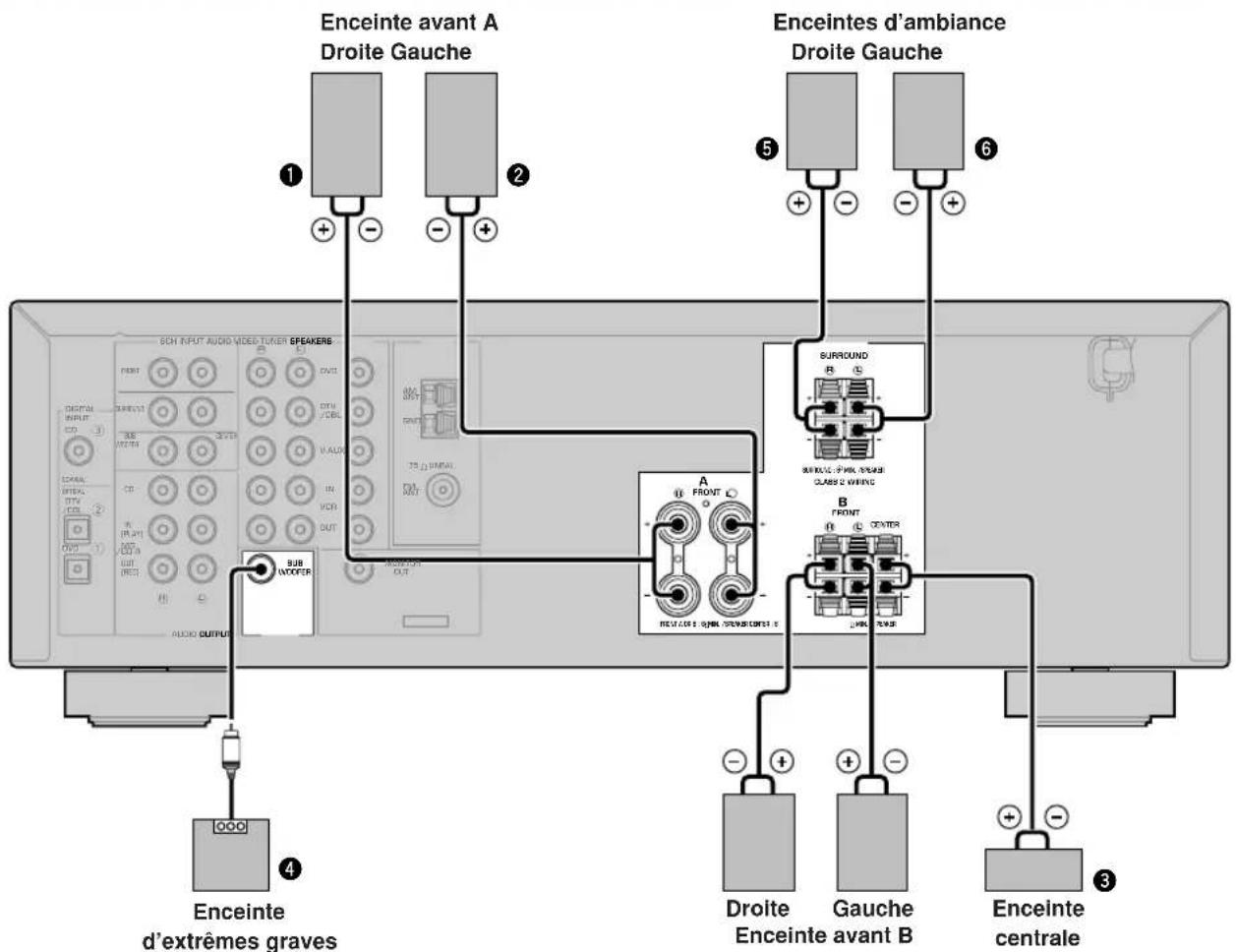

Connexion aux bornes FRONT A SPEAKERS

Un cable d'enceinte comporte deux conducteurs isolés placés côte à côte. Un des conducteurs a une couleur ou un marquage (ruban, rainure, dentelure) qui le désigne de l'autre. Reliefz le conducteur repéré (rainure, etc.) à la borne "+" (rouge) de cet appeareil et de l'enceinte. Reliefz l'autre conducteur (non repéré) aux bornes "-" (noires).

Rouge:positif (+) Noir:négatif(-

Fiche banane
(Ne concerne pas les modèles pour l'Asie, l'Europe, le Royaume-Uni)

1 Dénudez l'extrémité de chaque cable d'enceinte sur environ 10 mm (3/8 po.).
2 Torsadez les brins de la partie dénudée pour éviter les courts-circuits.
3 Devissez la borne.
4 Introduisez l'extrémité dénudée dans leperçage de la borne.
5 Vissez la borne pour assurer le maintain du conducteur.

Raccordements avec des fiches banane

(Ne concerne pas les modèles pour l'Asie, l'Europe, le Royaume-Uni)

Tout d'abord, vissez la borne puis introduisez la fiche banane dans le trou de la borne qui convient.

Connexion aux bornes FRONT B, CENTER et SURROUND SPEAKERS

Rouge:positif (+)

Noir: négatif (-)

1 Appuyez sur la languette et ouvrez-la.
2 Introduisez un fil mis à nu dans la fente de chaqueborne.
3 Refermer la languette pour fixer le fil.

RACCORDEMENTS

Un ou deux yeux d'enceintes peuvent etre reliés a ces bornes. Si vous installation ne compeote qu'un jeu d'enceintes,utilisez les bornes FRONT A,ou FRONT B.

Vous pouvez brancher un système d'enceintes d'ambiance à ces bornes.

Bornes CENTER SPEAKER

Une enceinte centrale peut etre reliée a ces bornes.

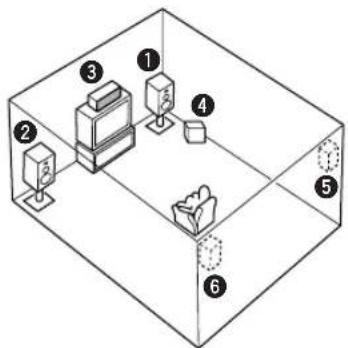

Le diagramme montre la disposition des enceintes dans la piece d'écoute.

Prise SUBWOOFER

Si vous utilisez une enceinte active d'exteims graves, y compris le modele Active Servo Processing Subwoofer de YAMAHA, branchez la fiche d'entree de l'enceinte d'exteims graves sur cette prise. Cet appeareil dirigera les signaux de basse frquence distribués aux voies avant, centrale et/ou d'ambiance vers cette prise selon vos selections du SPEAKER SET. Pareillement, les effets basse frquence (LFE) que contiennent les signaux Dolby Digital et DTS sont également appliqués sur cette prise en fonction des selections que vous avez effectuees grâce a SPEAKER SET.

Remarques

La fréquence de coupure des signaux appliqués sur cette prise SUBWOOFER est égale à 90 Hz.
Si you n'utilisez pas une enceinte d'exteims graves, dirigez les signaux vers les enceintes avant gauche et droite en modifiant le réglage de "ID BASS" sur FRONT sous l'option de menu "SOUND 1 SPEAKER SET".
Utilisez la commande de l'enceinte d'extremes graves pour regler le niveau sonore émis. Vous pouze également regler le niveau sonore au moyen du boitier de télécommande de l'appareil (reportez-vous à la page 45, "RéGLAGE DU NIVEAU DE SORTIE DES ENCEINTES").

Raccordement du cordon d'alimentation

VOLTAGE SELECTOR

Mise sous tension

Lorsque tous les raccordements sont terminés, mettez l'appareil sous tension.

Raccordement du cordon d'alimentation

Branchez le cordon d'alimentation dans une prise secteur.

■Sélecteur de tension (VOLTAGE SELECTOR)

(Modèles pour l'Asie et modèle standard uniquement)

AVANT de branchier la fiche du cordon d'alimentation sur une prise secteur, assurez-vous que le selecteur de tension (VOLTAGE SELECTOR) se trouve bien sur la position correspondant à la tension du secteur. Les tensions possibles sont 110V-120V et 220V-240V CA, 50 / 60Hz .

1 Appuyez sur la touche STANDBY/ON (la touche POWER dans le cas du boitier de télécommande) pourmettre sous tension l'appareil.

Face avant
ou

Boitler de télécommande

Le niveau du volume et ensuite le nom de la correction de champ sonore en cours apparaisent sur l'afficheur de la face avant.

RÉGLAGES DE BASE DE LA CHÂINE

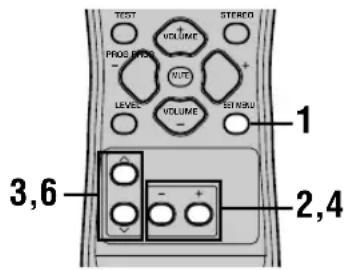

Le menu "BASIC" vous donne le moyen de définir, sans grand effort, certains paramétres du menu "SOUND". Si vous souhaitez régler l'apparéil plus précisé pour tenir compte de l'environnement d'écoute, utilisez les paramétres du menu "SOUND" plutôt que ceux du menu "BASIC" (reportez-vous à la page 40). Toutte modification apporTEe aux paramétres du menu "BASIC" rétablit les valeurs initiales des paramétres du menu "SOUND".

Utilisation du menu de base

Utilisez le boitier de télécommande pour effectuer ces réglages.

• Appuyez sur SPEAKERS A/B/OFF sur la face avant afin de selectionner les enceintes avant que vous désirez utiliser.
• N'oubliez pas de débrancher le casque de cet apparéil.

1 Appuyez sur la touche SET MENU.

Les mots "BASIC MENU" apparaisent sur l'afficheur de la face avant.

BASIC MENU

Si l'afficheur de la face avant indique autre chose que "BASIC MENU", appuyez sur la touche SET MENU jusqu'à ce que "BASIC MENU" s'affiche.

2 Utilisez les touches - / + pour acceder au menu BASIC.

Les mots "1 SETUP" apparaisent sur I'afficheur de la face avant.

3 Utilisez les touches / pour qu'apparaisse sur l'afficheur le paramètre que vous désirez modifier.

1 SETUP

Pour modifier les réglages des enceintes et de l'amplificateur de manière à tener compte de la piece où se trouve la chaîne. Pour de plus amples détails, reportez-vous à la page 20, "Réglage de l'appareil pour tener compte des enceintes".

2 SP LEVEL

Pour régler le niveau de sortie des enceintes. Pour de plus amples détails, reportez-vous à la page 20, "SP LEVEL".

4 Utilisez les touches - / + pour acceder au mode perceptant de régler le paramètre désiré.

5 Modifiez les réglages de l'appareil en fonction de l'environnement d'écoute.

6 Utilizez les touches / pour quitter le menu de configuration.

L'indication presentee par l'afficheur de la face avant change dans 1'ordre ci-dessous:

Sortie

BASIC

SOUND

INPUT

OPTION

Sortie

■ Séquence d'opérations du menu de base

• Àpres modification des paramètres “1 SETUP”, faites un nouveau réglage du niveau de sortie des enceintes en utilisant “2 SP LEVEL”.
• Reportez-vous aux pages 39 à 44 pour le détaill des explications concernant les menus "SOUND", "INPUT" et "OPTION".

Réglage de l'appareil pour tener compte des enceintes

Procedeaux operations ci-dessous pourregler la sortie de l'amplificateur en fonction de la piece et des enceintes. Utilisez les touches / pour acceder successivement aux parametes 1a4,et les touches- + + pour modifier la valeur de chaque parametre. Les valeurs usine sont en caracteteres gras.

①ROOM

Choix: S, M, L

Precisez la taille de la pierce dans laquelle sont installées les enceintes. Grosso modo, les tailles sont les suivantes:

[Modèle pour le Canada et les États-Unis]

S: 4.8 × 4m, 20m^2

M:6.3x5.0m,30m²

L:7,9x5,8m,45m

[Autres modèles]

S:3,6x2,8m,10m

M:4,8x4,0m,20m²

L:6,3x5,0m,30m

②SUBWOOFER

Choix: YES, NONE

Choisissez YES si l'installation comporte une enceinte d'extrêmes graves, et NONE dans le cas contraire.

③SPEAKERS

Choix: 2, 3, 4, 5 (spk)

Selectionne le nombre d'enceintes connectees a sua configuration d'enceintes.

Ce nombre ne doit pas comprendre l'enceinte d'extrêmes graves.

Nombre	Afficheur	Enceintes
2spk	L R	Avant G/D
3spk	L C R	Avant G/D, Centre
4spk	L R SL SR	Avant G/D, Ambiance G/D
5spk	L C R SL SR	Avant G/D, Centre, Ambiance G/D

④SET ou CANCEL

Selectionnez SET afin de confirmer les changements effectuels. Selectionnez CANCEL afin de quitter SETUP MENU sans modifier les réglages de l'appareil. L'appareil produit un signal d'essay dans les enceintes (voir 5).

Utilisez le signal d'essay pour vérifier le niveau sonore de chaque enceinte.

Lorsque vous sélectionnez SET à 4, l'afficheur indique alors “CHECK : Test Tone” pendant quelques secondes et l'unité produit deux fois, à tour de role, un signal d'essai dans les enceintes. Lorsque le signal d'essai commence à être émis, la mention “CHECK OK ? -- YES” apparait sur l'afficheur.

Si, au contraire, le signal d'essay est émis au même niveau par chaque enceinte,CHOISSEZ "CHECK OK: YES".Appuyez sur la touche pour sortir du menu SETUP.

Si le niveau sonore varie d'une enceinte à l'autre, utilisez les touches -/+ pour afficher "NO".

Remarque

• Le témoin correspondant à l'enceinte émettant le signal d'essay, clignote sur l'afficheur de la face avant.

2 SP LEVEL (Réglage du niveau sonore des enceintes)

Utilisez ce menu afin de comparer et régler le signal d'essay de chaque enceinte à celle de l'enceinte avant de gauche (ou de l'enceinte d'ambiance de gauche) de façon à ce que le niveau de volume soit identique dans toutes les enceintes. Utilisez les touches / pour selectionner une enceinte puis les touches -/+ pour régler l'équilibrage.

Remarque

L'appareil produit à tour de role le signal d'essai de l'enceinte sélectionnée et de l'enceinte avant de gauche (ou de l'enceinte d'ambiance de gauche). Le témoin correspondant à l'enceinte émettant le signal d'essai, clignote sur l'afficheur de la face avant.

L-R

Réglez l'équilibre dessons entre l'enceinte avant de gauche et celle de droite.

C

Réglez l'équilibre dessons entre l'enceinte avant gauche et l'enccinte centrale.

SL

Régléz l'équilibre dessons entre l'enceinte avant de gauche et l'enceinte d'ambiance de gauche.

SR

Réglez l'équilibre dessons entre l'enceinte d'ambiance de gauche et l'enceinte d'ambiance de droite.

SWFR

Réglez l'équilibre dessons entre l'enceinte avant de gauche et l'enceinte d'extrêmes graves.

LECTURE

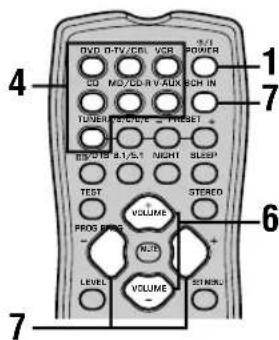

1 Appuyez sur la touche STANDBY/ON (ou la touche POWER dans le cas du boitier de télécommande) pourmettre sous tension l'appareil.

Face avant

ou

Boitier de télécommande

2 Mettez en service le moniteur video relié à l'appareil.

3 Appuyez sur SPEAKERS A/B/OFF sur la face avant afin de selectionner les enceintes avant que vous désirez utiliser.

SPEAKERS

A/B/OFF

4 Appuyez sur INPUT à plusieurs reprises (une des touches de selection d'entrée de la télécommande) afin de selectionner la donnée d'entrée que vous désirez.

Le nom de la source可以选择 et le mode d'entrée apparaissent pendant quelques secondes sur l'afficheur de la face avant.

5 Selon la source, commandez la lecture de la gravure, ou bienCHOISISEZ une station de radio. Reportez-vous au mode d'emploi de I'appareil concenre.

6 Reglez le niveau sonore à la valeur convenable.

Face avant

ou

Boitier de télécommande

Le cas échéant, utilisez CONTROL et BASS/TREBLE - / + . Ces commandes ne modifient que le son des enceintes avant.

Face avant

Remarques

Si vous augmentez ou diminuç lessons de haute fréquence ou de bassé fréquence à un niveau extréme, la qualité du son de l'enceinte centrale et des enceintes d'ambiance pourrait ne pas correspondre à celle des enceintes avant de gauche et de droite.
- Si vous avez relié un apparéil d'enregistrement sur les prises VCR OUT ou MD/CD-R OUT et si vous constatEZ la présence de distorsion ou la diminution du niveau sonore pendant le fonctionnement d'un autre apparéil, mettez en service l' apparéil d'enregistrement car cela peut améliorer la situation.

7 Le cas échéant, Sélectionnez une correction de champ sonore.

Selectionnez un programme de champ sonore à l'aide de PROGRAM / ou PROG + / - sur la télécommande). Pour plus d'informations sur les programmes de champ sonores, voir pages 27 à 30.

ou
lecommande
Face avant

■ Sélection de 6CH INPUT

Appuyez sur la touche 6CH INPUT jusqu'à ce que "6CH INPUT" apparaissé sur l'afficheur de la face avant.

Remarque

• Lorsque la mention "6CH INPUT" apparait sur l'afficheur de la face avant, la lecture d'une autre source devient impossible. Pour selectionner une autre source appuyez tout d'abord sur la touche 6CH INPUT de manière eteindre la mention "6CH INPUT" sur l'afficheur de la face avant.

Lecture d'une source video comme toile de fond

Vous pouvez associier une image provenant d'une source video à des sons fournis par une source audio. Par exemple, vous pouvez écouter une piece de musique classique tout en regardant l'image d'un beau paysage fournie par une source video.

Utilisez les touches de selection d'entrée pour désirir la source video puis selectionnez une source audio.

Pour couper lessons

Appuyez sur la touche MUTE du boitier de télécommande.

"MUTE" clignote sur l'afficheur de la face avant. Pour rétablier lessons, appuyez une nouvelle fois sur la touche MUTE.

• Vous pouvez également rétablier lessons en appuyant sur VOLUME + / - ,etc.
• Vous pouvez régler l'amplitude de l'atténuation produit (reportez-vous à la page 44).

Mode d'ecoute tardive

Ce mode d'écoute se traduit par une reproduction claire des dialogues et une réduction prononcée des effets sonores marqués de telle manière qu'il soit ainsi de comprendre les premiers même si le niveau sonore émis est faible.

Appuyez sur la touche NIGHT du boitier de télécommande.

Le témoin NIGHT de l'afficheur de la face avant, s'éclaire.

Appuyez une nouvelle fois sur la touche NIGHT pour revenir au niveau normal de reproduction.

• Vous pouvez associier le mode d'écoute tardive à l'une quelconque des corrections de champ sonore.
  L'efficacité du mode d'écoute tardive varie en fonction de la source et des corrections de champ adoptées.

Lorsque vous avez terminé d'utiliser l'appareil

Appuyez sur la touche STANDBY/ON (POWER dans le cas du boitier de télécommande) de manière à placer l'appareil en veille.

Face avant
ou

Boitier de télécommande

Modes d'entrée et indications

Cet apparéil est munie de deux types de prises d'entrée. Procedez comme suit pour sélectionner le type des signaux d'entrée à utiliser.

Appuyez de manière repétée sur la touche INPUT MODE jusqu'à ce que le mode d'entrée désire apparaisse sur l'afficheur de la face avant.

AUTO Ce mode selectionne automatiquement les signaux d'entree dans 1'ordre suivant:

1) Signaux numériques*
2) Signaux analogiques

DT5 Ce mode ne selectionne que les signaux numériques au format DTS. Si aucun signal DTS n'est applique a l'entrée, aucun son n'est emis.

ANALOG Ce mode ne selectionne que les signaux analogiques. Si aucun signal analogique n'est appliqué à l'entrée, aucun son n'est émis.

• Lorsque l'appareil détecte un signal Dolby Digital ou DTS, le décodeur sélection automatiquement la correction de champ sonore qui convient.

中

Vous pouvezCHOISIR le mode d'entree qui est adopte par défaut au moment ou l'appareil est mis en service (reportez-vous à la page 43).

Remarques

• Lors de la lecture de CD/LD codés DTS avec le mode d'entrée réglé sur AUTO:
• Cet apparéil adopte automatiquement le mode DTS. L' apparéil demeure en mode DTS (et le témoin "dts" peut clignoter) pendant les 30 secondes qui suivent la fin de la gravure DTS. Pour quitter manuellement le mode DTS, appuyez sur INPUT MODE de façon à scéléctionner à nouveau AUTO.
• Le mode DTS peut être abandonné si une opération de recherche ou de saut est conduite pendant plus de 30 secondes. Pour éviter cela, appuyez sur INPUT MODE pour sélectionner DTS.
• Si la sortie numérique du lecteur a fait l'objet d'unquelconque traitement, il peut etre impossible de decoder les signaux DTS, meme si vous avez relié le lecteur à cet appeareil par une liaison numérique.

Choix d'une correction de champ sonore

Vous pouvez obtenir deaillesures résultats sonores en selectionnant les corrections de champ sonore. Pour de plus amples details concernant chaque correction, reportez-vous aux pages 27 à 30.

Appuyez de manière repétée sur les touches PROGRAM / (PROG - / + dans le cas du boitier de la télécommande) pour désirir le programme désiré (y compris les sousprogrammes si ceux-ci sont disponibles).

Le nom de la correction可以选择 apparait sur l'afficheur de la face avant.

• Sélectionnez une correction en fonction de vos goûts. Les noms des corrections ne sont que des approximations de l'effet qu'elles provoquent.

Remarques

• Cet apparéil propose 9 corrections DSP de champ sonore qui sont elles-mêmes divisées en plusieurs groupes. Le choix effectif dépend du format du signal d'entrée et toutes les corrections secondaires ne sont pas disponibles avec tous les formats.
• Vous ne pouvez pas utiliser le processeur numérique de champ sonore pour la source branchée sur les prises 6CH INPUT de cet apparéil, ni lorsque l' apparéil produit des signaux numériques dont la fréquence d'échantillonnage est supérieur à 48 kHz.
• L'acoustique de la pièce d'écoute peut modifier les corrections de champ sonore. Minimisez les réflexions sonores dans la pièce pour maximiser les effets sonores dus à la correction.
• Lorsque vous sélectionné une source d'entrée, cet apparéil sélectionne automatiquement la的最后一 correction de champ sonore utilisée avec cette source.
• Lorsque vous mettez cet apparéil en mode de veille, elle enregistre la source courante et la correction de champ sonore dans sa mémoire et les sélectionne automatiquement lorsque vous le remèttez sous tension.
• Si l'appareil recoit un signal Dolby Digital ou DTS tandis que le mode d'entrée est reglé à AUTO, la correction de champ sonore (n°7-9) passes automatiquement à la correction de décodage approprié.
  Lorsque cet appeareil reproduit une source monaurale avec PRO LOGIC, PRO LOGIC/Enhanced, ou PRO LOGIC II Movie, aucun son ne provient des enceintes avant et des enceintes d'ambiance. Le son ne provient que de I'enccinte centrale (En reglant "1A CENTER" sur le menu de reglage a NON, le son de la voie centrale est dirigé vers les enceintes avant).

■Choix de PRO LOGIC ou PRO LOGIC II

Une source à 2 voies peut être convertie en 5 voies grâce à PRO LOGIC ou PRO LOGIC II dans le programme N°9.

1 Sélectionnez la source à 2 voies et commandez la lecture.

2 Appuyez sur la touche D/DTS.

Chaque pression sur la touche D/DTS, provoque
1'affichage d'un autre nom, comme ceci:
PRO LOGIC PRO LOGIC Enhanced PRO LOGIC II
Movie PRO LOGIC II Music PRO LOGIC ...

• Vous pouvez selectionner PRO LOGIC, PRO LOGIC Enhanced, PRO LOGIC II Movie, et PRO LOGIC II Music en appuyant de manière repétée sur les touches PROGRAM /

■ Ecoute d'un gravure Dolby Digital EX ou DTS ES

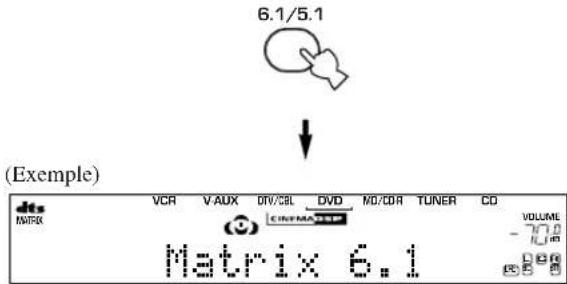

Appuyez sur la touche 6.1/5.1 pourmettre en service le decodeur Dolby Digital ^+ Matrix 6.1 ou DTS ^+ Matrix 6.1 decoder.

Chaque pression de la touche 6.1/5.1 fait évoluer l'affichage comme suit AUTO Matrix 6.1 OFF

AUTO: Il passe automatiquement à Dolby Digital + Matrix 6.1 ou DTS + Matrix 6.1 selon le signal. L'enceinte arrêté d'ambiance virtuelle ne fonctionne pas avec les sources à 5.1 canaux.

Matrix6.1: Ce réglage permet d'obtenir un rappel de 6 voies de la source d'entrée en utilisant le décodeur Matrix 6.1. Vous pouvez utiliser l'enceinte arrêté d'ambiance virtuelle pour l'écoute d'une source à 5.1 canaux.

OFF: L'enceinte arrirée d'ambiance virtuelle ne fonctionne pas.

Remarques

• Certains disques compatibles 6,1 voies ne délivrent pas de signal (drapeau) que cct apparciel puisce détector automatiquement. Pour la restitution de ces disques avec 6,1 voies,CHOISSEZ "Matrix 6.1".
• Meme si vous appuyez sur la touche 6.1/5.1, la restitution avec 6,1 voies n'est pas possible dans les cas suivants:
• Les effets sonores ne sont pas en service.
• La source est l'appareil relié aux prises 6CH INPUT.
  -La source est Dolby Digital KARAOKE.
• Le casque est branché sur la prise PHONES.
• Le mode d'entrée AUTO est rétabli lorsque vous mettez l'appareil hors service.

■Virtual CINEMA DSP

Avec le CINEMA DSP virtuel, vous pouvez utiliser toutes les corrections de champ sonore sans les enceintes d'ambiance. Des enceintes virtuelles sont créées, qui restituent le champ sonore naturel.

Vou puez profiter de Virtual CINEMA DSP en donnant la valeur NON au parametre "IC SURROUND LR" du menu de configuration. Le champ sonore Virtual CINEMA DSP est automatiquement adopté.

Remarque

• Virtual CINEMA DSP ne devient pas actif, même si 1 C SURROUND LR a pour valeur "NON" (reportez-vous à la page 41), dans les cas suivants:
  Lorsque le programme 5ch Stereo, DOLBY DIGITAL, Pro Logic, Pro Logic II, ou DTS est selectionné.
• Les effets sonores sont hors service.
• 6CH INPUT est selectionnee comme source.
• Les signaux numériques appliqués à l'entrée de l'appareil ont une fréquence d'échantillonnage supérieure à 48 kHz.
• Vous utilisez le générateur de signal d'essay.
  Le casque est branché sur l'appareil.

Écoute au casque (SILENT CINEMA)

Le mode SILENT CINEMA you permit de profiter des musiques et des pistes sonores multivoics telles que Dolby Digital et DTS en utilisant seulement un casque. SILENT CINEMA devient automatiquement actif quand vous branchez un casque sur la prise PHONES et que vous avez selectionné la correction de champ sonore CINEMA DSP ou HiFi DSP. Le moyen "SILENT CINEMA" s'éclaire sur l'afficheur de la face avant (Si aucune correction de champ sonore n'est employée, le signal est reproduit en stéropheonie).

Remarques

• Cette possibilité n'existe pas quand vous scélectionnez l'entrée 6CH INPUT, ou bien quand les signaux appliqués à l'articil ont une fréquence d'échantillonnage supérieure à 48 kHz.
• Les normalement destinés à la voie LFE sont mélangés aux autres et appliqués sur le casque.

Reproduction stéreophonique standard

Appuyez sur la touche STEREO pourmettre hors service les effets sonores et écouter le signal stéreophonique standard.

Appuyez une nouvelle fois sur la touche STEREO pour remettre en service les effets sonores.

Face avant
ou

Boitler de télékomande

Remarques

• Si vous mettez hors service les effets sonores, aucun son ne sortira de l'enceinte centrale ou des enceintes d'ambiance.
• Si vous mettez hors service les effets sonores pendant que l'appareil est en train de reproductive des signaux Dolby Digital ou DTS, la gamme dynamique du signal sera automatiquement compressée et l'appareil mixera lessons des voies de l'enceinte centrale et des enceintes d'ambiance et les fera passer dans les enceintes avant.
• Si vous mettez hors service les effets sonores, le niveau de sortie peut se trouver très sensiblement réduit; cela peut se produit également si vous donnez la valeur MIN au paramètre "SOUND 4 D. RANGE (dynamique)" du menu de configuration. En ce cas, rétablissez les effets sonores.

#

• Pendant la reproduction en stéreophonie, vous pouvez afficher des informations telles que la nature du signal reçu des apparèils reliés à l'appareil, son format et sa fréquence d'échantillonnage.

(Pendant I'ecoute d'une source)

1 Appuyez sur / la touche pour afficher les informations qui concernent le signal d'entrée.

(Format): L'afficheur indique le format du signal. Si l'appareil ne detecte pas un signal numérique, il passé automatiquement en entrée analogique.

in: L'afficheur indique le nombre de voies de source d'entrée comme suit : Pour le signal sonore multiplex, tels les 3 voies frontales, 2 voies d'ambiance et LFE, l'afficheur indique "3/2/LFE".

fs: L'afficheur indique la fréquence d'échantillonnage. Si l'apparil est incapable de déterminer la fréquence d'échantillonnage, il affiche "Unknown".

rate: L'afficheur indique le taux binaire. Si l'appareil est incapable de déterminer le taux binaire, il affiche "Unknown".

flg: L'afficheur indique les données-drapeau que compte t les signaux DTS ou Dolby Digital et qui provoquent l'adoption automatique du decodeur approprié à la lecture.

PROCESSEUR NUMÉRIQUE DE CHAMP SONORE (DSP)

Qu'est-ce qu'un champ sonore?

Un champ sonore "caracterise les réflexions dessons à l'intérieur d'un volume donné". Dans une salle de concert et les autres lieux où se produit les musiciens, nous entendons les premières réflexions et les réverbérations mais aussi lessons directés émis par l'instrument de musique. Les différences existant au niveau des premières réflexions et des réverbérations, signent chaque salle et lui conféré une qualité sonore propre et reconnaissable.

Les ingénieurs de YAMAHA ont examé l'acoustique de théâtres et de salles de concert du monde entier et recueilli des échantillons sonores différents. Àpres traitement de ces données brutes, nos ingénieurs ont tiré les éléments qui ont été introduits dans les mémoires de cet apparéil.

■Restitution d'un champ sonore

Restituer le champ sonore d'une salle de concert ou d'un opéra, requiert la localisation, dans votre salon d'écoute, des sources sonores virtuelles. Le système stéreophonique habituel faisant appel à 2 enceintes n'est pas capable de recréer un champ sonore réaliste. Le processeur DSP de YAMAHA exige la présence de 4 enceintes chargées de restituer les effects sonores pour que les champs sonores puisent être créés à partir des données obtenues lors des mesures sur le terrain. Le processeur commande l'intensité des signaux émis par les 4 enceintes et leur retard de manière à localiser les sources sonores virtuelles et à englober l'auditeur.

Corrections DSP haute fidélité

Laiste suivante donne une brve description des champs sonore produits par chacun des corrections de champ sonore. N'oubliez pas que la plupart de ces corrections sont des simulations numériques précises d'environnementes acoustiques existant.

N°	Correction	Particularités
1	CONCERT HALL	Il s'agit d'une salle de concert circulaire dans laquelle se produit de riches effets sonores. Les réflexions marquées en provenance de toutes les directions accentuant le maintain des sons. Le champ sonore est très présente et vous étés assis au centre, après de la scène.
2	JAZZ CLUB	Il s'agit du champ sonore après de la scène d'un fameux club de jazz de New York, "The Bottom Line". Environ 300 personnes peuvent prendre place à droite et à gauche, dans un champ sonore très vivant et très réaliste.
3	ROCK CONCERT	C'est la correction ideale pour la musique de rock dynamique. Les données ont été enregistrées dans le club le plus "chaud" de Los Angeles. Le siège de l'auditeur virtuel est au centre-gauche de la salle.
4	ENTERTAINMENT/Disco	Cette correction recrée l'environnement acoustique d'un disco très fréquenté, en plein cœur d'une ville. Le son est dense et très concentré. Il est également très solide et très "proche".
	ENTERTAINMENT/5ch Stereo	Lessons directes peuvent être perçus sur une zone d'écoute très vaste. Il s'agit du champ sonore parfait pour une musique d'ambiance lors d'une fête entre amis.

CINEMA DSP

Conception dessons de la correction de champ sonore CINEMA DSP

Les réalisateurs de film placent le plus souvent les dialogues au niveau de l'écran, les effets sonores légarement derrière l'écran, la musique plus loin derrière et les effets sonores autour de l'auditoire. Bien entendu, tous cessons doivent être synchronisés sur les images.

CINEMA DSP est une version perfectionnée de YAMAHA DSP qui a été élaborée spécialément pour les bandes sonores de film. CINEMA DSP intègre les technologies de reproduction de l'environnement acoustique DTS, Dolby Digital et Dolby Pro Logic et les corrections de champ YAMAHA DSP, dans le dessein de simuler l'environnement sonore, et de recreateder, dans votre salon, le "vrai" son du cinema. Dans les corrections de champ sonore CINEMA DSP, le traitement DSP unique à YAMAHA a été ajouté aux voies avant de gauche et de croite et à la voie centrale, de façon à ce que l'auditeur obtiennent des dialogues réalisistes, une grande profondeur de son, une transitionouple entre les sources de son et une ambiance sonore exceptionnelle.

Lorsque l'appareil détecte la présence d'un signal DTS ou Dolby Digital, le processeur CINEMA DSP de champ sonore adopte alors le champ le plus approprié.

En plus du DSP, cet appeareil est muni d'une variete de decodeurs d'une grande precision ; les decodeurs Dolby Pro Logic pour les sources Dolby Surround, Dolby Pro Logic II pour les sources Dolby Surround et a 2 voies, Dolby Digital/DTS pour les sources multiplex et Dolby Digital + Matrix 6.1 ou DTS + Matrix 6.1 qui ajoutent une voie arriere d'ambiance (la voie arriere d'ambiance possede une sortie dans l'enceinte arriere d'ambiance virtuelle). En fonction de la source, vous pouzeCHOISIR LA CORRECTION CINEMA DSP pour optimiser ces decodeurs et 1'image sonore DSP.

Laiste suivante donne une brve description des champ sonore produits par chacun des corrections de champ sonore. N'oublicz pas que la plupart sont des simulations numeriques d'environnements acoustiques existant dans la realite. Selectionne z the correction de champ sonore dont le son youe plait, peo importe le nom ou la description qui apparaissent ci-dessous.

Pour les sources audiovisuelles: n° 4 à 6

N°	Correction	Particularités
4	ENTERTAINMENT/ Game	Cette correction ajoute de la profondeur et de l'ampleur auxsons émis par les yeux video.
5	MUSIC VIDEO	Cette correction produit une atmophère enthousiasmante et vous donne l'impression d'assister à un concert de jazz ou de rock.
6	TV THEATER/ Mono Movie	Cette correction est destinée à accompagner les sources video en monophonie (par exemple, les derniers films). Elle produit des réverbérations optimales pourisser une belle profondeur de son en utilisant seulement le champ sonore de présence.
	TV THEATER/Variety/ Sports	Bien que le champ sonore de présence soit relativement étroit, le champ sonore d'ambiance s'appuie sur l'environnement acoustique d'une grande salle de concert. Avec cette correction, vous aurez plus de plaisir encore à regarder certains programmes télévisés tels que variétés, informations, musique et sports.

Pour les corrections destinées aux films

N°	Correction		Particularités
7	MOVIETHEATER 1	Spectacle	Cette correction créée le champ sonore extrémement large d'une salle de cinema où est projeté un film en 70 mm. Elle reproduit précisément la source sonore, ce qui donne à la video et aux champs sonores un réalisme incroyable. Cette correction est idéale dans le cas de toutes les sources video Dolby Surround, Dolby Digital et DTS (et tout particulièrement, pour les films à grand spectacle).
		Sci-Fi	Cette correction reproduit bien l'espace large et cinematique que les bandes sonores des derniers films de science-fiction ont tenté de creator. Vous pouvez vous divertir avec un film de science-fiction baigné dans un espace sonore virtuel compatible avec Dolby Surround, Dolby Digital et DTS et aux effets sonores bénéficiant des toutes dernières techniques.
8	MOVIETHEATER 2	Adventure	Cette correction est spécifiquement destinée à produit la piste sonore multivoie des tout derniers film en 70 mm. Le champ sonore vise à simuler celui des plus récentes salles d'exclusivité; les réverbérations du champ sonore lui-même sont aussi légères que possible.
		General	Cette correction est prévue pour la piste sonore multivoie des films en 70 mm; le champ sonore est doux et extensible. Le champ de présence est relativement étroit. Il s'étend autour de l'écran et dans sa direction de façon que les échos des conversations soient attenués mais sans perte de clarté pour ces dernières.
9	Straight Decode		Le décodeur intégré produit précisément les sons et les effets sonores provenant de la source.Aucun effet DSP n'est utilisé pour cette correction.
	Enhanced Mode		Cette correction simule bien les champs produits par plusieurs enceintes d'ambiance dans une salle où sont projétés des films en 35 mm. Le décodage Dolby Pro Logic, Dolby Digital ou DTS et le traitement numérique du champ sonore créé des effets précis sans alterer l'orientation originale des sons.Les effets d'ambiance produits par ce champ sonore entourent complètement l'auditoire, à gauche, à droite, derrière et du côte de l'écran.

Cet apparéil possède plusieurs décodeurs précis:

• Decodeur Dolby Digital/DTS pour la reproduction multivoie dessons d'origine
• Decodeur Dolby Pro Logic/Pro Logic II pour la reproduction multivoie des sources 2 voies

Selectionnez unquelconque des modes Straight Decode de la correction 9 (sauf la correction secondaire "Enhanced") pour utiliser ces decodeurs en vue de la reproduction des sons d'origine, sans addition d'effets sonores. Dans ces conditions, le témoin DSP est étciint puisqu'aucun effet DSP n'est appliqué.

Remarque

Lorsque you utilise une source monaurale avec la correction CINEMA DSP, le signal source est dirigé vers la voie centrale. Les enceintes avant ainsi que les enceintes d'ambiance fournissant les effets sonores.

Effets de champ sonore

Les pistes sonores à 6 voies que portent les films en 70~mm ,produisent une localisation précise du champ sonore et des sons riches et profonds, sans faire appel à un proceded matriciel. Les corrections MOVIE THEATER que cet apparéil est capable de générer, permettent d'obtenir la même localisation et la même qualite sonore que celles des pistes sonores à 6 voies d'un film. Les decodeurs Dolby Digital et DTS intégrés, vous apportent, à domicile, la qualite sonore professionnelle que vous avea aimé a l'occasion de vos visites aux cinemas.Grace aux corrections MOVIE THEATER, you pouvez recrER les sonorités dynamiques de la technologie Dolby Digital et DTS qui vous donnent I'impression d'assister à la projection d'un film dans une salle d'exclusivite.

■Dolby Digital/DTS + Effets de champ sonore DSP

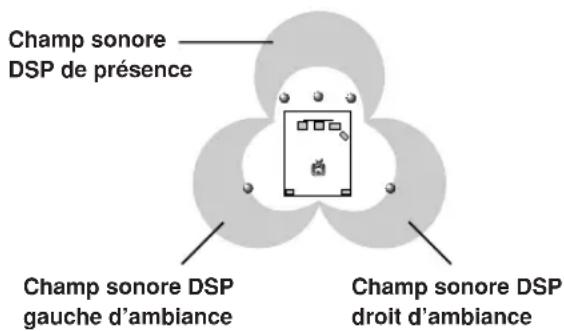

Ces corrections font appel au processeur YAMAHA (DSP) à 3 champs pour modifier les signaux Dolby Digital ou DTS avant, ainsi que les signaux d'ambiance gauche et d'ambiance droite. Ce traitement permet à l'apparéil de simuler le champ sonore immense et l'atmosphère d'un cinema équipé d'un système Dolby Digital ou DTS, sans que cela soit au détriment de la séparation des voies.

■Dolby Digital/DTS + Matrix 6.1 + Effets de champ sonore DSP

Ces corrections you garantissent des résultats maximum quant aux effets sonores, car elles ajoutent un champ sonore arrriere d'ambiance DSP create a partir de l'enceinte arrriere d'ambiance virtuelle.

■Dolby Pro Logic + Effets de champ sonore DSP

La plupart des bandes sonores de film comporte 4 voies (gauche, centre, droite et environnement sonore) codées par procédé matriciel selon le format Dolby Surround et enregistrées sur les pistes sonores gauche et droite. Les signaux de ces pistes sont ensuite traités par le décodeur Dolby Pro Logic. Les corrections MOVIE THEATER sont conçues pour recreer l'ampleur et les nuances subtiles qui sont plus ou moins perdues lors du codage et du décodage.

■Dolby Pro Logic II

Le système Dolby Pro Logic II décode le programme Dolby Surround en 5 voies discrètes pleine gamme (3 voies avant et 2 voies d'ambiance). Il y a 2 modes : MOVIE pour les films et MUSIC pour les sources audio à 2 voies.

SYNTONISEUR

Il existe 2 manières d'effectuer l'accord: automatique ou manuel. L'accord automatique est commode si la station émet un signal puissant et si ce signal n'est pas brouillé.

■ Accord automatique

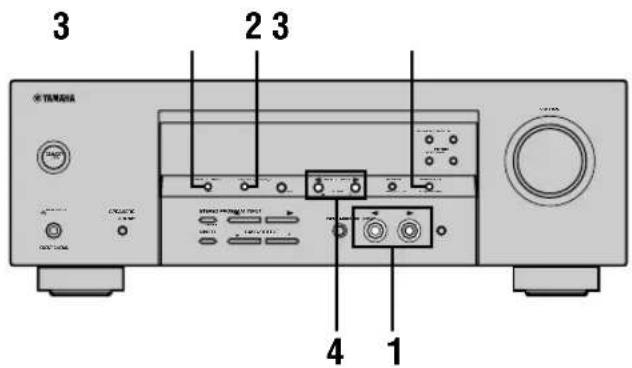

1 Appuyez sur la touche INPUT < / > (TUNER dans le cas du boitier de telecommande) pourCHOISIR TUNER comme source.

2 Appuyez sur la touche FM/AM pour désir la gamme d'onde.

La mention "FM", ou "AM", apparait sur l'afficheur de la face avant.

3 Appuyez sur la touche TUNING MODE (AUTO/MAN'L MONO) de manière que le témoin "AUTO" s'écaille.

Si les deux points (:) apparaissent sur l'afficheur de la face avant, la mise au point ne peut etre effectue. Appuyez sur PRESET/TUNING (EDIT) pour I'eteindre.

PRESET/TUNING EDIT	VCR	VAUX	OTV/OL	DVD	MD/CDR	TUNER
	A	AM	1440	kHz

4 Appuyez une fois sur la touche PRESET/TUNING /D pour lancer I'accord automatique.

Appuyez sur la touche pour effectuer l'accord sur une fréquence plus elevée; ou bien sur la touche pour effectuer l'accord sur une fréquence plus faible.

Lorsque I'accord est réalisé, le témoin “TUNED” s'éclaire et la fréquence de la station apparait sur I'afficheur de la face avant.

■Accord manuel

Si le signal de la station que vous essayez de capter est faible, reglez-le manuellement.

1 Sélectionnez la source, TUNER, et la gamme d'onde, en suivant les étapes 1 et 2, ci-contre de l"Accord automatique".
2 Appuyez sur la touche TUNING MODE (AUTO/MAN'L MONO) de manière que le témoin "AUTO" s'éteigne.

AUTO Eteint

Si le deux-points () est visible sur l'afficheur, appuyez sur la touche PRESET/TUNING (EDIT) pour eteindre ce deux-points.

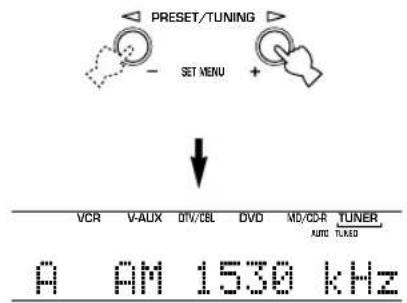

3 Appuyez sur la touche PRESET/TUNING </> pour effectuer l'accord manuel sur I station désirée.

Maintenez la pression d'un doigt sur la touche pour poursuivre la recherche.

Remarque

• Quand vous effectuez un accord manuel sur une station FM, le mode de réception adopté est monophonique, ce qui permet de localiser des stations moins puissantes.

Préroglage des fréquences

■Mise en mémoire automatique des fréquences FM

Vou pouverz utiliser la mise en mémoire automatique pour enregistrer la fréquence de diverses stations FM. En ce cas, l'appareil s'accorde sur les stations les plus puissantes et met en mémoire les fréquences correspondantes (40 stations réparties en 8 stations dans 5 groupes, de A1 à E8). Cela fait, vous avez la possibilité d'accorder instantanément l'appareil sur une station donnée en la sélectionnant par son numéro.

1 Appuyez sur la touche FM/AM pour selectionner la gamme FM.

2 Appuyez sur la touche TUNING MODE (AUTO/MAN'L MONO) de manière que le témoin "AUTO" s'éclaire.

TUNING MODE

Eclalré

3 Appuyez, pendant au moins 3 secondes, sur MEMORY (MAN'L/AUTO FM).

Le numero de preselection et les temoins "MEMORY" et "AUTO" clignotent. Avres 5 secondes environ, la mise en memoire automatique commence, a partir de la fréquence affichée et en procédant vers les fréquences plus élevées.

Lorsque la mise en mémoire automatique des fréquences est terminée, la fréquence de la dernière station retenue apparait sur l'afficheur de la face avant.

Remarques

• Les données que peut contir une position de mémoire sont effacées lorsque vous les remplacez par d'autres données.
• La recherche se termine lorsque toute la gamme a ete examinee meme si la derniere memoire utilise n'est pas 40(E8).
• Seules les stations FM assez puissantes peuvent avoir leur féquence mise en mémoire de cette manière. Si la station que vous désírez mette en mémoire est trop faible, utilisez la mise en mémoire manuelle et le mode monophonique, comme il est dit à la page 33, "Mise en mémoire manuelle des féquences de station".

Options pour la mise en mémoire automatique

Vous pouvezCHOISIRLEnumero depreselectiona partir duquel s'effectuera la mise en memoire;vous pouvez aussi decide que cette operation doit debuter vers le bas de la gamme.

Après avoir appuyé sur MEMORY au cours de l'opération 3:

1 Appuyez sur A/B/C/D/E, puis sur PRESET/TUNING < / > pour selectionner le numero de preselection a partir duquel doit s'effectuer la mise en memoire. La mise en memoire automatique cesse lorsque toutes le mémoires jusqu'a E8 ont ete employés.

2 Appuyez sur PRESET/TUNING (EDIT) pour eteindre le deux-points () puis appuyez sur PRESET/TUNING <pour commander la syntonisation vers les fréquences plus basses.

Secours de la mémoire

Le secours de la mémoire évite que les données sauvégardées ne soient effacées chaque fois que l'appareil est mis en voille, que la fiche du cordon d'alimentation est débranchée ou que survient une panne de secteur. Toutefois, si le cordon d'alimentation est débranché pendant plus d'une semaine, les données relatives aux stations seront effacées. En ce cas, repreneze les opérations de mise en mémoire en utilisant les méthodes indiquées.

■Mise en mémoire manuelle des fréquences de station

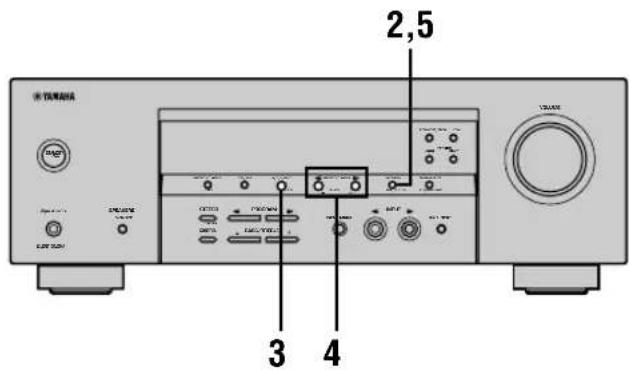

La mémoire de cet apparéil peut contenir 40 féquences de station (5 groupes de 8 stations).

1 Effectuez I'accord sur une station.

Pour la maniere d'effectuer l'accord, reportez-vous à la page 31.

Lorsque la symponisation est réalisée, l'afficheur de la face avant indique la fréquence de la station captée.

2 Appuyez sur la touche MEMORY (MAN'L/ AUTO FM).

Le témoin "MEMORY" clignote pendant 5 secondes environ.

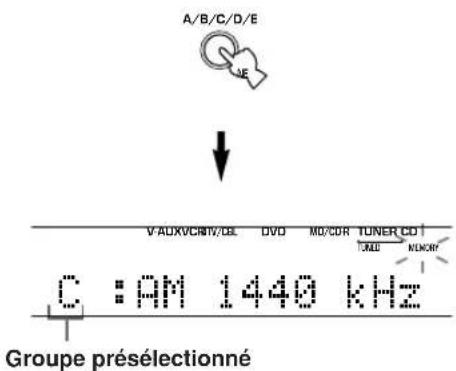

3 Tandis que le témoin “MEMORY” clignote, appuyez sur la touche A/B/C/D/E pour désir le groupe (A à E).

La lettre représentant le groupe s'affiche; assurez-vous que le deux-points () est present sur l'afficheur.

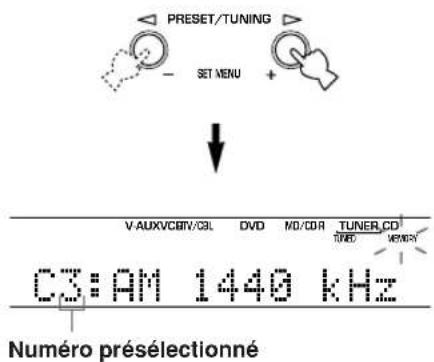

4 Tandis que le témoin “MEMORY” clignote, appuyez sur la touche PRESET/TUNING / pour sélectionner un numéro de station (1 à 8).

Appuyez sur la touche pourCHOISIR un numero de mémoire plus élevé.

Appuyez sur la touche < pour désir un numéro de mémoire plus faible.

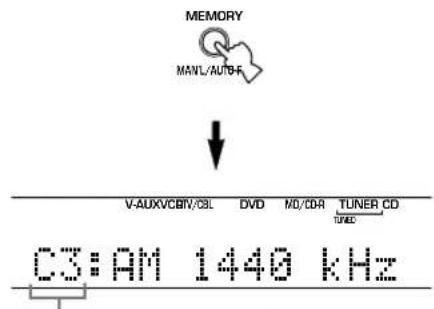

5 Tandis que le témoin "MEMORY" clignote, appuyez sur la touche MEMORY (MAN'L/ AUTO FM) de la face avant.

La gamme à laquelle apparait le station et la fréquence apparaissent sur l'afficheur de la face avant, accompanies des groupes de stations et du nombre dans le groupe.

Indique que la station affichée ici est en position C3.

6 Répétez les opérations 1 à 5 pour les autres stations.

Remarques

• Les données que peut contirnir une position de mémoire sont effacées lorsque vous les remplacez par d'autres données.
• Le mode de réception (stéreophonie ou monophonie) est sauvégarde en même temps que la fréquence.

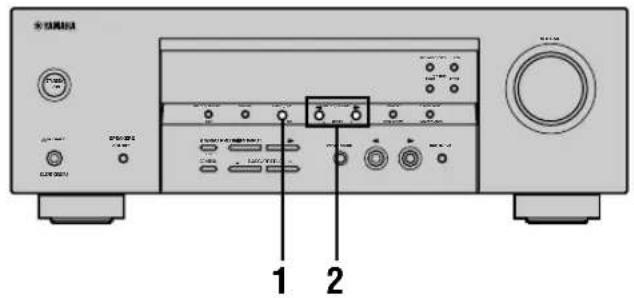

Choix d'une préselection

Vous pouvez effectuer la symponisation sur une station enCHOISIGSANT SIMPLEMENT LE NUMERO DE LA MEMOIRE quicontient la frquence de cette station.

1 Appuyez sur la touche A/B/C/D/E (A/B/C/D/E dans le cas du boitier de télécommande) pourCHOISIR LE GROUPE DE STATIONS.

La lettre representant le groupe s'affiche, et change a chaque pression sur la touche A/B/C/D/E.

Face avant
ou

Boitier de télécommande

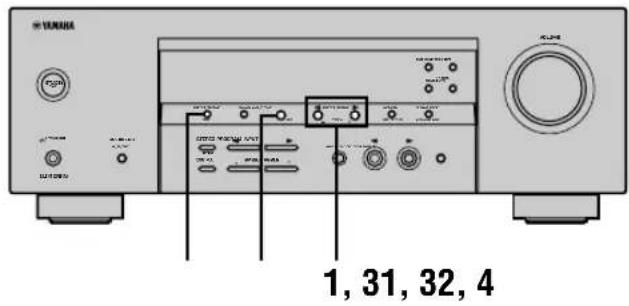

2 Appuyez sur la touche PRESET/TUNING / (PRESET- 1 + dans le cas du boitier de télécommande) pour selectionner un numero de memoire (1 a 8).

Le groupe et le numero de mémoire apparaisent sur l'afficheur de la face avant et accompagnant la gamme à laquelle apparient la station et sa fréquence; le témoin “TUNED” s'éclaire.

Face avant
Boitler de télécommande

Echange de deux fréquences en mémoire
Vous pouvez échanger le contenu de deux mémoires de préselection. L'exemple ci-dessous déscrit la méthode pour échanger le contenu de "E1" avec celui de "A5".

1 Accordez l'appareil sur la fréquence de "E1" en utilisant les touches A/B/C/D/E et PRESET/TUNING /

Reportez-vous ci-contre au paragraphe "Choix d'une préselection".

2 Appuyez, pendant au moins 3 secondes, sur PRESET/TUNING (EDIT).

Les témoins "E1" et "MEMORY" clignotent sur l'afficheur de la face avant.

3 Accordez l'appareil sur la fréquence de "A5" en utilisant les touches A/B/C/D/E et PRESET/TUNING /

Les témoins "A5" et "MEMORY" clignotent sur l'afficheur de la face avant.

4 Appuyez une nouvelle fois sur la touche PRESET/TUNING (EDIT).

Les fréquences des 2 positions de mémoire sont échangées.

Cela Indique que I'échange des fréquences est terminé.

RDS (Radio Data System) est un système de transmission de données par les stations FM qui fonctionne dans de plusieurs pays.

Les services offerts par les stations RDS couvent plusieurs domains tels que le nom de la station (PS), le type d'émission habituèlement diffusé (PTY), les messages écrites (RT), l'houre (CT), l'association aux autres réseaux (EON), etc.

Description des données RDS

Cet apparéil peut recevoir les données PS, PTY, RT, CT et EON diffusées par les stations RDS.

■PS (nom de la station):

Le nom de la station RDS captée est affché.

■PTY (type d'émission habituèlement diffusée):

Voici les 15 types d'émission des stations RDS.

NEWS	Courts bulletins d'information
AFFAIRS	Emissions à thème
INFO	Informations générales
SPORT	Emissions couvrant tous les aspects du sport
EDUCATE	Emissions ayant une vocation educative
DRAMA	Pièces radiophoniques
CULTURE	Emissions culturelles
SCIENCE	Emissions à vocation scientifique
VARIED	Emissions de variété
POP M	Musique populaire
ROCK M	Musique rock
M.O.R. M	Musique légère (écoute aisée)
LIGHT M	Musique classique d'abord aisé
CLASSICS	Interprétable d'ocuvres majoruures
OTHER M	Autres genres musicaux

RT (messages écrites):

Des informations sur l'émission (telles que le nom de la chanson, le nom de l'interprête, etc.) diffusée par la station RDS sont affichées (maximum 64 caractères alphanumeriques) et peuvent inclure les lettres portant un tréma. Les autres caractères RT transmis et qui ne peuvent pas été affichés, sont représentés par un souligné.

CT (heure):

L'heure actuelle est affichee toute les minutes. En cas de difficulte de reception, la mention "CT WAIT" s'affiche.

■EON (autres réseaux):

Reportez-vous à la page suivante.

Choix du mode RDS

Quatre modes d'affichage des données RDS sont possibles avec cet apparéil. Lorsqu'une station RDS est captée, les témoins PS, PTY, RT et CT, correspondant aux services RDS offerts par la station, s'éclairent sur l'afficheur de la face avant de l' apparéil. Appuyez de manière répétée sur la touche RDS MODE/FREQ pourCHOISIR, dans l'ordre ci-dessous, les données affichées.

Remarques

• Pendant la réception d'une station RDS, n'appuyez pas sur la touche RDS MODE/FREQ aussi longtemps que l'un des tímoins RDS ne s'est pas éclairé sur l'afficheur de la face avant. Si vous appuyez sur cette touche avant qu'un tímoin de l'afficheur ne soit éclairé, aucun changement de mode peut être exécuté. Cela est dû à ce que l'appareil n'a pas reçu toutes les données RDS en provenance de la station.
• Les services RDS qui ne sont pas offerts par la station ne peuvent pas etre selectionnes.
• Les données RDS reçues ne peuvent pas être utilisées par l'appareil si le signal capte n'est pas assez puissant. En particulier, les données RT supposant la réception d'une grande quantité d'informations, il se peut que les informations correspondantes ne soient pas affichées alors que tout se passé normalement pour les autres modes RDS (PS, PTY, etc.).
• Parfois, les données RDS ne sont pas convenablement captees en raison des conditions de reception. En ce cas, appuyez sur la touche TUNING MODE de manière que le témoin "AUTO" de la face avant s'éteigne. La reception s'effectue alors en monophonie et il se peut que les données RDS puis être affichées lorsque vous désissiez un mode RDS.
• Si, pendant la réception d'une station RDS, le signal reçu est attenué par des brouillages extérieurs, il se peut que le service RDS ne puisse pas être assure et que la mention "...WAIT" apparaisse sur l'afficheur de la face avant.

Fonction de recherche PTY (PTY SEEK)

Si vous scélectionnez un type d'émission, l'appareil recherche alors automatiquement, parmi les stations RDS préseLECTIONnées, celles qui diffusent le type d'émission en question.

1 Appuyez sur la touche PTY SEEK MODE de maniere à placer l'appareil en mode de PTY SEEK.

Le type d'émission émis par la station captée clignote sur l'afficheur de la face avant, ou à défaut, "NEWS".

2 Appuyez sur la touche PRESET/TUNING < / > pour selectionner le type d'émission.

Le type d'émission sélectionné apparait sur l'afficheur de la face avant.

3 Appuyez sur la touche PTY SEEK START pour lancer la recherche au sein des stations RDS.

Le type d'émission sélectionné clignote et le témoin "PTY HOLD" de l'afficheur de la face avant s'éclaire tandis que l'appareil recherche les stations.

• Si une station émet une émission du type requis, la recherche)cesse lorsquel'accord sur cette station est réalisé.
• Si la station sur laquelle est réalisée l'accord n'est pas la station qui vous interessed, appuyez une nouvelle fois sur la touche PTY SEEK START. L'apparil recherche une autre station émettant le même type d'émission.

Pour abandonner cette fonction

Appuyez deux fois sur la touche PTY SEEK MODE.

Fonction EON

Cette fonction fournit le service EON du réseau RDS. Si vous scélectionné le type d'émission désiré (NEWS, INFO, AFFAIRS ou SPORT), l'appareil recherche automatiquement parmi les stations RDS préselectionnées cette qui diffuse actuellément le type d'émission en question et passé de la réception de la station actuelle à la réception de la station diffusant ce type d'émission des que la diffusion commence.

Remarque

• Cette fonction ne peut être utilisée que si la station RDS offre le service EON. Pendant la réception d'une telle station, le témoin "EON" de l'afficheur de la face avant s'éclaire.

1 Assurez-vous que le témoin "EON" est éclairé sur l'afficheur de la face avant.

Si le témoin "EON" n'est pas éclairé, effectuez l'accord sur une autre station RDS de manière que le témoin "EON" soit éclairé.

2 Appuyez de manière repétée sur la touche EON pour selectionner le type d'émission désiré (NEWS, INFO, AFFAIRS ou SPORT).

Le nom du type d'émission apparait sur l'afficheur de la face avant.

• Si une station RDS préselectionnée commence à émettre une émission du type désire, l'apparéil s'accorde automatiquement sur la fréquence de cette station, même s'il est déjà à l'écoute d'une autre station. (Le témoin EON clignote.)
• Lorsque la réception de l'émission se termine, l'accord s'effectue sur la station précédente (à moins que'une autre émission soit diffusée par la même station).

Pour abandonner cette fonction

Appuyez de manière repétée sur la touche EON jusqu'à ce qu'aucun nom de type d'émission ne soit éclairé sur l'afficheur de la face avant.

MINUTERIE DE MISE HORS SERVICE

Utilisez cette minuterie pour placer l'appareil en veille à l'expiration d'une certaine période. Cette minuterie est commode si vous désirez vous coucher alors que l'apparil fournit un signal ou enregistre celui provenant d'une source.

Le réglage de la minuterie ne peut s'obtenir qu'au moyen du boîtier de télécommande.

#

• En reliant un programmateur audio, disponible dans le commerce, à cet apparéil, vous pouvez utiliser l' apparéil comme réveil-matin. Reportez-vous au mode d'emploi du programmeur.

Pour régler la minuterie

1 Sélectionnez une source puis commandez la lecture.
2 Appuyez de manière repétée sur la touche SLEEP pour régler la durée.

À chaque pression sur SLEEP, les indications de l'afficheur de la face avant changent, comme il est indiqué ci-dessous. Le témoin SLEEP clignote tandis que vous précisez le réglage de la minuterie.

3 Lorsque la minuterie est reglee, le témoin "SLEEP" de l'afficheur de la face avant, s'éclaire.

Pour arreter le fonctionnement de la minuterie

Appuyez sur la touche SLEEP autant de fois qu'il est nécessaire pour afficher "SLEEP OFF" sur la face avant.

Quelques secondes plus tard, "SLEEP OFF" disparaît et le témoin "SLEEP" s'êteint.

SLEEP OFF

La minuterie peut également être arrêtée en appuyant sur POWER, sur le boîtier de télécommande (ou sur STANDBY/ON, sur la face avant).

ENREGISTREMENT

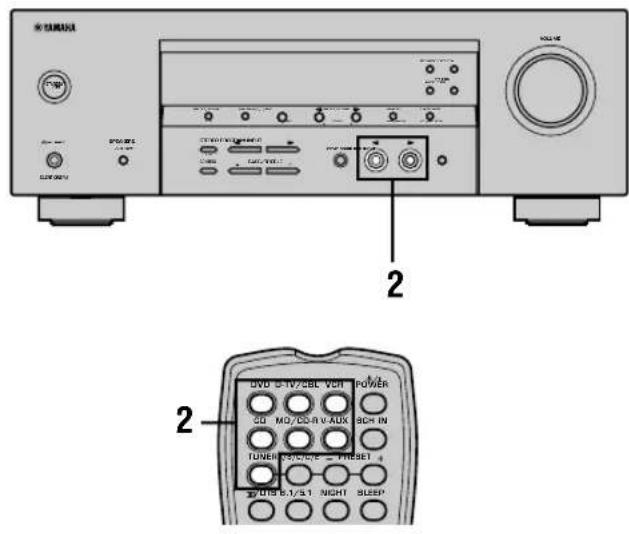

Les réglages d'enregistrement et certaines autres opérations associées, doivent être réalisés au niveau de l'appareil d'enregistrement. Reportez-vous au mode d'emploi du ou des apparciels concernés.

1 Mettez en service cet apparéil et tous les autres apparèils.
2 Sélectionnéz la source qui doit fournir le signal à enregistrer.

Face avant

ou

Boitier de télécommande

3 Commencez la lecture (ou choisisse une station) sur l'appareil source.
4 Commandez l'enregistrement sur l'appareil d'enregistrement.

Remarques

• Effectuez un essai d'enregistrement avant de procéder à l'enregistrement définitif.
• Lorsque cet apparéil est en veille, vous ne pouvez pas effectuer d'enregistrement entre d'autres apparçils qui lui sont reliés.
• Les réglages TONE CONTROL, VOLUME, "SP LEVEL" (page 20) et les corrections de champ sonore sont sans effet sur l'enregistrement.
• Il n'est pas possible d'enregistrer le signal provenant de la source reliée à la prise 6CH INPUT.
• Le signal d'une source donnée n'est pas lié隣 sur la sortie REC OUT portant le nom correspondant (Ainsi, le signal provenant de 1'entrée VCR 1 IN n'est pas lié隣 sur la sortie VCR 1 OUT).
• Prenez reconnaissance des lois sur les droits d'auteur en vigueur dans votre pays avant de copier un microsillon ou un CD, ou d'enregistrer une émission de radio, etc. La copie d'une oeuvre couverte par des droits d'auteur peut être interdite par la loi.

Si vous commandez la lecture d'une source video dont les signaux sont embrouillés ou codés pour empêcher la copie, les images fournies peuvent elles aussi être déformées en raison de la présence de ces signaux.

SET MENU

Le menu de configuration vous permet de régler les paramétres suivants de manière que l'apparéil fournisse les valeurs sonorités possibles. Apportez les modifications aux valeurs en tenant compte de votre environnement d'écoute.

Postes du menu de configuration

Le menu de configuration est divisé en 4 catégories mentionnées ci-dessous et définies par l'usage et la fonction.

■BASIC MENU

L'option BASIC MENU contient les paramétres de base que vous doivent regardier avant d'utiliser cet apparéil. Elle comporte les menus associés suivants. Reportez-vous aux pages 18 à 20 pour de plus amples détails.

1 SETUP

2 SP LEVEL (niveau sonore des enceintes)

■SOUND MENU

L'option SOUND MENU contient les paramètres qui modifie le son. Elle comporte les menus associés suivants que vous pouvez employer pour ALTERER la qualité et la tonalité dessons émis par la chaine.

1 SPEAKER SET

2 SP DISTANCE (distance aux enceintes)

3 LFE LEVEL (niveau des effets sonores basse fréquence)

4 D. RANGE (dynamique)

5 CENTER GEQ (égaliseur graphique central)

6 HPTONE CTRL (réglage de la tonalité pour le casque)

■INPUT MENU

L'option INPUT MENU contient les paramétres qui agissant sur l'entrée du signal. Elle comporte les menus associés suivants que vous pouvez employer pour modifier l'attribution des prises d'entrée.

1 I/O ASSIGN

2 INPUT MODE

■OPTION MENU

Il s'agit d'une catégorie supplémentaire destinée à faciliter l'utilisation de l' apparcel. Elle comporte les menus associés suivants que vous pouvez employer pour modifier la luminosité de l'afficheur, protéger les réglages existants ou effectuer d'autres opérations qui ne sont pas essentielles.

1 DISPLAY SET

2 MEM. GUARD

3 AUDIO MUTE

• Dans les descriptions qui suivent, le réglage initial est en caractère gras.

Réglage des paramètres du menu de configuration

Utilisez le boîtier de télécommande pour effectuer ces réglages.

• Vous pouvez modifier les valeurs des paramétres tandis que l'apparéil produit lessons.
• Lorsque l'appareil est en mode TUNER, les touches NEXT et SET MENU + / - de la face avant de I'appareil permettent de modifier les valeurs. Appuyez sur la touche NEXT pour selectionner la catégorie ou le parametre a modifier puis utilisez les touches SET MENU + / - pour changer la valeur des parametes.

Remarque

• La valeur de certains paramètres du menu de configuration ne peut être modifiée tandis que l'apparil est en mode d'écoute tardive.

1 Appuyez sur la touche SET MENU pour acce au menu de configur

SET MENU

2 Appuyez de manière répétée sur les touches ∧/∨ pour sélectionner le menu désiré.

3 Utilisez les touches -/ + pour acceder au menu besoin.

4 Appuyez de manière répetée sur les touches ∧/∨ pour sélectionner le paramètre désiré.

• En appuyant de manière repétée sur la touche SET MENU, vous pouvez selectionner les paramètres dans le même ordre que celui associé à la touche .

5 Utilisez une fois les

touches - / + pour acceder au mode permettant de régler le paramètre sélectionné.

Le dernier réglage que vous
avez fait apparait sur
l'afficheur de la face avant.

En fonction de la nature du paramètre, il peut exister des paramétres secondaires que vous désissez alors à l'aide des touches / .

6 Appuyez de manière répetée sur les touches -/ + pour modifier la valeur du paramètre.

7 Appuyez de maniere repétée sur les tou

jusqu'aceque menu disparisse.

Secours de la mémoire

La mémoire est secourue de manière que son contu isoit préserve quand l'appareil est mis en veille. Toutefois, la durée de ce secours n'excède pas, en principe, une semaine, à la suite de laquelle les données sont effacées si la fiche du cordon d'alimentation est débranchée ou qu'une panne d'alimentation s'est produit. En ce cas, reprenez les opérations ci-dessus pour modifier la valeur du paramètre comme il convient.

Les menus BASIC et SOUND

Le menu "BASIC" you permit de définir aisément les valeurs des paramétres "SOUND 1 SPEAKER SET" et "SOUND 2 SP DISTANCE". Il n'est pas nécessaire de toucher à l'unquelconque des paramétres du menu "BASIC" mais le menu "SOUND" vous offre des paramétres plus détaillés.

Remarque

• Àpres avoir modifié la valeur d'un paramètre du menu "SOUND", si vous sélectionnez "BASIC 1 SETUP" puis "SET", les paramètres du menu "SOUND" sont alterés en fonction des modifications que vous apportez à "BASIC 1 SETUP". Par conséquent, n'accédez au menu "BASIC 1 SETUP" que si vous désirez effectivement modifier les valeurs de ces paramètres. Si vous accédez au menu "BASIC 1 SETUP" sans le pouvoir, sélectionné "CANCEL" pour revenir au menu "BASIC" (page 19).

SOUND 1 SPEAKER SET

(reglages concernant

les enceintes)

Utilisez ces paramétres pour préciser les modes de fonctionnement des enceintes de l'installation.

Remarque

• Certaines valeurs de paramètre sont sans effet lorsque l'appareil produit des signaux dont la fréquence d'échantillonnage est supérieur à 48 kHz.

1A CENTER (enceinte centrale)

En ajoutant une enceinte centrale à votre système d'enceintes, cet apparéil peut localiser très précisément les dialogues pour un auditorie nombreux et assure une meilleure synchronisation de l'image et du son.

Choix: LRG (grandeaille), SML (petiteaille), NON (pas d'enceinte)

LRG

Choisissez cette valeur si l'enceinte centrale est de grande taille. En ce cas, toutes les fréquences de la voie centrale sont dirigées vers l'enceinte centrale.

SML

Choisissez cette valeur si l'enceinte centrale est de petite taille. En ce cas, les fréquences de la voie centrale inférieures à 90 Hz sont dirigées vers l'enceinte可以选择 au moyen du paramètre "1D BASS".

NON

Choisissez cette valeur si l'installation ne compte pas d'enceinte centrale. L'appareil dirige tous les signaux de la voie centrale vers les enceintes avant de gauche et de droite.

■1B FRONT (mode enceinte avant)

Choix: LRG (grandeaille), SML (petiteaille)

LRG

Selectionnez ceci si vous possédez les enceintes avant de grande tallle. L'appareil dirige tous les signaux des voies avant de gauche et de droit vers les enceintes avant de gauche et de droite.

SML

Selectionnez ceci si vous possédez les enceintes avant de petite taille. L'appareil dirige les signaux de basse fréquence (90Hz et moins) des voies avant vers les enceintes sélectionnées à "1D BASS".

1C SURROUND LR

(mode enceinte d'ambiance)

Choix:LRG (grande taille),SML (petite taille)

NON (pas d'enceinte)

LRG

Selectionnez ceci si vous possédez les enceintes d'ambiance de gauche et de droite de grande taille. Tous les signaux de la voie d'ambiance sont diriges vers les enceintes d'ambiance de gauche et de droite.

SML

Selectionnece ceci si vous possedez les enceintes d'ambiance de gauche et de droite de petite taille.

L'appareil dirige les signaux de bassé fréquence (90Hz et moins) de la voie d'ambiance vers les enceintes sélectionnées à "1D BASS".

NON

Selectionnez ceci si vous ne possedez pas d'enceintes d'ambiance.

L'appareil adopte la correction Virtual CINEMA DSP si vous avez besoinla valeur NON pour le le parametre "1C SURROUND LR".

■1D BASS (manière de reproductive les graves)

Les signaux LFE portent les effets aux fréquences graves que cet apparciel détecte dans les gravures Dolby Digital ou DTS. Les signaux graves peuvent être appliqués aux enceintes avant gauche et droite et au caisson de graves (ce dernier peut être employé tout à la fois pour la reproduction en stéreo et pour les corrections de champ sonore).

Choix: SWFR (enceinte d'extrêmes graves), FRONT, BOTH

SWFR

Selectionnez SWFR si vous étés branché à un subwoofer (caisson de basse). Les signaux LFE et bassé fréquence des autres canaux sont dirigés vers le subwoofer en fonction du réglage des enceintes.

FRONT

Selectionnez FRONT si vous n'utilise pas de subwoofer (caisson de basse). Les signaux LFE et basse fréquence des autres canaux sont diriges vers les enceintes avant en fonction du réglage des enceintes (meme si vous avez précédemment régèle les enceintes avant sur SMALL).

BOTH

Selectionnez BOTH (les deux) si vous connectez un subwoofer et que vous souhaitez sortir les signaux BASSE fréquence à partir des canaux avant vers les enceintes avant et le subwoofer. Les signaux LFE et basse fréquence des autres canaux sont diriges vers le subwoofer en fonction du réglage des enceintes.

Selectionnez ce réglage pour renforcer les signaux de bassé fréquence à l'aide du subwoofer lors de la lecture de CD, par exemple.

Remarque

• Lorsque vous sélectionnez FRONT à "1D BASS", l'appareil dirige les signaux de bassc frquence (90Hz et moins) de la voie avant vers les enceintes avant, même si vous sélectionnez SMALL au mode des enceintes avant.

SOUND 2 SP DISTANCE (distance aux enceintes)

Utilise ce menu pour préciser manuellement la distance à chaque enceinte et le retard qui doit être appliqué à la voie correspondante. Dans l'idéal, chaque enceinte devrait être à la même distance de la position d'écoute. Toutefois, cette situation est rarement possible dans les habitations. En conséquence, un retard doit être appliqué auxsons émis par certaines enceintes de telle manière que tous lessons arrivent en même temps à la position d'écoute.

1 Utilisez les touches / pour selectionner "UNIT".
2 Utilisez les touches - / + pour selectionner le "meters" ou le "feet" comme unité de distance.
3 Appuyez sur / pour selectionner une enceinte.
4 Appuyez sur - / + pour regler la distance. Appuyez sur la touche ^+ pour augmenter le retard, et sur la touche - pour le diminuer.

Si "meters" est l'unité

Plage de réglage: 0,3 à 24,00 m (pour les enceintes avant de gauche et de droite, centrale et d'ambiance de gauche et de droite)

Valeur initiale: 3,00m (pour les enceintes avant de gauche et de droite, centrale et d'ambiance de gauche et de droite)

Si "feet" est l'unité

Plage de réglage: 1 à 80 pieds (pour les enceintes avant de gauche et de droite, centrale et d'ambiance de gauche et de droite)

Valeur initiale: 10 pieds (pour les enceintes avant de gauche et de droite, centrale et d'ambiance de gauche et de droite)

Remarque

• Aucun délambda sera entre si vous reglez les enceintes avant de gauche et de droite, centrale et d'ambiance de gauche et de droite à la même distance.

SOUND 3 LFE LEVEL

Utilisez ce menu pour régler le niveau des effets LFE (fréquences graves) en fonction des possibités du caisson de graves ou du casque. La voie LFE transporte des effets spéciaux à fréquences graves qui ne sont associés qu'à certaines scènes. Le réglage effectué n'est pris en compte que si l'apparil détecte des signaux Dolby Digital ou DTS.

Plages de réglage: SPEAKER .20 à 0 dB HEADPHONE .20 à 0 dB

Valeur initiale: 0 dB

1 Utilisez les touches / pour désirir le paramètre à régler.
2 Appuyez sur la touche - pour régler le niveau des fréquences graves (LFE).

Remarque

• Reglez le niveau des fréquences très graves (LFE) en fonction des possibités de l'enceinte d'extremes graves et de celles du casque.

SOUND 4 D. RANGE (dynamique)

Utilisez ce paramètre pour régler l'étendue de la dynamique. Ce réglage ne joue un role que si les signaux sont du type Dolby Digital.

Choix: MAX, STD (Standard), MIN (Minimum)

MAX

Pour les films, choisissez la valeur MAX.

STD

Dans le cas général,CHOISSEZ LA VALEUR STD.

MIN

Pour I'ecoute a très bas niveau,CHOISSEZ MIN.

SOUND 5 CENTER GEQ (égaliseur graphique central)

Utilisez cette fonction pour régler l'égaliser graphique intégré à 5 bandes, de façon à ce que la tonalité de l'enceinte centrale corresponde à celle des enceintes avant de gauche et de droite. Les fréquences centrales sont 100Hz , 300Hz , 1kHz , 3kHz et 10kHz .

Plage de réglage (dB): -6 à +6

Valeur initiale: 0 dB pour les 5 bandes

1 Appuyez sur la touche pourCHOISIR une fréquence plus basse, ou sur la touche pourCHOISIR une fréquence plus élevée.

2 Utilisez les touches - / + pour régler le niveau dans la bande de fréquence可以选择.

Remarque

• Grace au générateur de signal d'essay, vous pouvez régler ce paramètre tout en écouteant le signal émis par l'enceinte centrale. Appuyez sur la touche TEST avant les opérations mentionnées ci-dessus. Au moment où vous procédez à la première opération, le signal d'essay n'est plus émis que par l'enceinte centrale et vous pouvez alors appréciert le changement de tonalité créé par les modifications apportées à l'amplitude de chaque fréquence centrale et de la bande associée. Pourmettre hors service le généateur de signal d'essay, appuyez sur la touche TEST.

SOUND 6 HP TONE CTRL (réglage de la tonalité pour le casque)

Utilisez ce paramètre pour régler le niveau des graves et des aigus des signaux diriges vers le casque.

Plage de réglage (dB):

BASS -6a+3

TRBL (aigus) ... -6 a +3

Valeur initiale:

BASS 0 dB

TRBL. 0 dB

INPUT 1 I/O ASSIGN (attribution des entrées/sorties)

Si les réglages initiaux de l'appareil ne correspondent pas à vos besoin, vous pouvez modifier l'attribution des prises et tener compte de l'appareil à utiliser. Modifiez les paramétres suivants pour changer l'attribution des prises et relier un plus grand nombre d'appareils.

Après avoir changé l'attribution des prises, vous pouvez seLECTIONner l'appareil concerné en utilisant INPUT < 1/ >, sur la face avant, ou une des touches de selection d'entrée du boîtier de télécommande.

1A (1) pour la prise OPTICAL INPUT

Choix: (1) DVD, MD/CD-R, CD, VCR, V-AUX, DTV/CBL

1A (2) pour la prise OPTICAL INPUT

Choix: (2) DTV/CBL, DVD, MD/CD-R, CD, VCR, V-AUX

■1B (3) pour la prise COAXIAL INPUT

Choix: (3) CD, VCR, V-AUX, DTV/CBL, DVD, MD/CD-R

Remarque

• Lorsqu'un apparéil est relié tout à la fois aux prises COAXIAL et aux prises OPTICAL, la priorité est donnée aux signaux d'entrée appliqués sur la prise COAXIAL.

INPUT 2 INPUT MODE (mode d'entrée)

Utilisez ce menu pour préciser le mode d'entrée des sources reliées aux prises DIGITAL INPUT à la mise en service de l'ordinateil (reportez-vous à la page 23 pour plus de détails sur le mode d'entrée).

Choix: AUTO, LAST

AUTO

Choisissez cette valeur si I'appareil doit détector automatiquement le type du signal appliqué à l'entrée et seLECTIONner de mode d'entrée correspondant.

LAST

Choisissez cette valeur si l'appareil doit selectionner, pour la source concernee, le precedent mode d'entrée employe.

Utilisez ce paramètre pour régler la luminosité de l'afficheur.

Plage de réglage: -4 à 0

OPTION 2 MEM. GUARD (secours de la mémoire)

Utilisez cette fonction pour prévenir tout changement accidentel aux paramètres des corrections de champ sonore et aux autres options de réglage.

Choix: ON, OFF

Choisissez ON pour obtaining la protection.

• Paramétres de la correction de champ sonore
• Tous les postes de SET MENU
• Tous les niveaux de sortie des enceintes

Lorsque la valeur de MEMORY GUARD est ON, vous ne pouvez pas utiliser le signal d'essay ni besoinir un autre poste de SET MENU.

OPTION 3 AUDIO MUTE

Utilisez ce menu pour définir l'amplitude de I'attenuation apportee par le silencieux.

Choix: MUTE, -50dB, -20dB

MUTE

Lessonsontcompletementcoupés.

-50dB

Le present niveau de sortie est réduit de 50dB.

-20dB

Le present niveau de sortie est réduit de 20dB.

RÉGLAGE DU NIVEAU DE SORTIE DES ENCEINTES

Réglage du niveau des enceintes pendant la lecture

Vous pouvez régler le niveau de sortie de chaque enceinte tout en écouteant un enregistrement.

Utilisation du signal d'essay

Utilisez le générateur de signal d'essay pour définir le niveau de sortie de chaque enceinte de telle sorte qu'il vous paraisse identique quand vous est dans la position d'écoute.

1 Appuyez de manière repétée sur la touche LEVEL pour sélectionner l'enceinte dont vous désirez régler le niveau de sortie. L'appareil désits les enceintes, l'une après l'autre et dans l'ordre ci-dessous, chaque fois que vous appuyez sur la touche LEVEL: FRONT L (Enceinte avant gauche) CENTER (Enceinte centrale) FRONT R (Enceinte avant droite) SUR R. (Enceinte d'ambiance droite) SUR L. (Enceinte d'ambiance gauche) SWFR (Enceinte d'extrêmes graves) ....

• Une pression sur la touche LEVEL ouvre la page des niveaux. Utilisez alors les touches / pour selectionner une enceinte.

2 Appuyez - / + pour régler le niveau de sortie de l'enceinte.

• Les enceintes centrale et d'ambiance peuvent être régles à un maximum de -10dB à +10dB .
• Les enceintes avant et d'extremes graves peuvent être régés à un maximum de -20dB à 0dB .

Remarques

• Si la valeur du paramètre "SOUND 1 SPEAKER SET" du menu de configuration est NON, vous ne pouvez pas régler le niveau de sortie des enceintes.
• Si la valeur du paramètre "ID BASS" de "SOUND 1 SPEAKER SET" du menu de configuration est FRONT, vous ne pouvez pas régler le niveau de sortie de l'enceinte d'extrêmes graves.
• Si vous utilisez la touche LEVEL pour régler le niveau de sortie des enceintes, les niveaux que vous avec définis précédemment en faisant usage du signal d'essay sont également modifiés.
• Si vous scélectionné "BASIC 1 SETUP" du menu de configuration puis la valeur "SET", le niveau sonore des enceintes varie en fonction des modifications que vous apportez à "BASIC 1 SETUP".

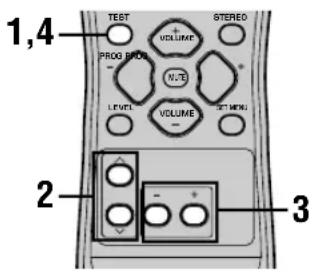

1 Appuyez sur la touche TEST. L'appareil produit un signal d'es
2 Appuyez de manière repétée sur les touches / pour sélectionner l'enceinte dont vous désirez régler le niveau de sortie. L'appareil désisit les enceintes, l'une après l'autre et dans l'ordre ci-dessous, chaque fois que vous appuyez sur la touche : TEST LEFT (Signal émis par l'enceinte avant gauche) TEST CENTER (Signal émis par l'enceinte centrale) TEST RIGHT (Signal émis par l'enceinte avant droite) TEST SUR R (Signal émis par l'enceinte d'ambiance droite) TEST SUR L (Signal émis par l'enceinte d'ambiance gauche) TEST SUBWOOFER (Signal émis par l'enceinte d'extrêmes graves) .... (En utilisant la touche , vous pouvez inverser l'ordre de selection.)
3 Appuyez - / + pour régler le niveau de sortie de l'enceinte.
4 Appuyez sur la touche TEST lorsque tous les réglages sont terminés. L'émission du signal d'essay cesse.

Remarques

• Vous ne pouvez pas acceder au signal d'essai lorsque le casque est branché sur la prise PHONES. Vous devez tout d'abord debrancher la fiche qui se trouve sur la prise PHONES.
• Si la valeur du paramètre "SOUND 1 SPEAKER SET" du menu de configuration est NON, vous ne pouvez pas régler le niveau de sortie des enccintes.
• Si la valeur du paramètre "1D BASS" de "SOUND 1 SPEAKER SET" du menu de configuration est FRONT, vous ne pouvez pas régler le niveau de sortie de l'encinte d'extrêmes graves.
• Si vous sélectionnez "BASIC 1 SETUP" du menu de configuration puis la valeur "SET", le niveau sonore des enceintes varie en fonction des modifications que vous apportez à "BASIC 1 SETUP".

• Selon la source reproductive par l'appareil, les niveaux définis en utilisant le signal d'essay peuvent ne pas vous plaire. Si cela se produit, effectuez le réglage des niveaux de sortie en écouteant les signaux de la source.

MODIFICATION DES PARAMÉTRES DES CHAMPS SONORES

Modification de la valeur des paramètres

Les réglages initiaux des corrections de champ sonore vous apportent des conditions d'écoute totalement satisfaisantes, tels qu'ils sont. Vous pouvez aussi créé une ambience unique en modifiant certains de ces réglages.

Remarque

• Les paramètres que vous pouvez modifier varient selon la correction de champ sonore sélectionné. Reportez-vous aux explications concernant les paramètres.

1 Sélectionnez la correction de champ sonoreque vous désirez modifier.

2 Appuyez sur / pour selectionner les parametes.

3 Utilisez - / + pour changer la valeur d'un paramètre.

4 Répétez les opérations 1 à 3 si d'autres paramètres doivent être modifiés.

Remarque

• Vous ne pouvez pas modifier les valeurs des paramétres si OPTION 2 MEM. GUARD a pour valeur "ON". Pour que la modification soit possible, donnez la valeur "OFF" (reportez-vous à la page 44) à OPTION 2 MEM. GUARD.

Description des paramètres de correction de champ sonore

Voupez modifier la valeur de certains parametres de façon que le champ sonore cree convienne meux a toure salon d'ecoute. Tous les parametres ci-dessous n'existant pas dans chaque correction.

DSP LEVEL

Rôle: Ce parametre agit, dans une plage etroite, sur le niveau de tous les effets sonores DSP.

Description: En fonction de l'acoustique de la piece d'écoute, vous pouvez souhaiter augmenter ou diminuer le niveau relatif des effets DSP par rapport aux sons directs.

Plage de réglage: -6 dB à +3 dB

■DELAY

Rôle: Ce parametre change la distance apparente de la source sonore;ILA est obtenu par modification du retard entre lessonsdirectes et lespremiere reflexions.

Description: Plus la valeur est faible, plus la source semble proche de l'auditeur. Plus la valeur est grande, plus la source semble éloignée. Si la pièce est petite,CHOISSEZ une valeur faible. Si la pièce est grande, CHOISSEZ une valeur elevée.

Plage de réglage: 1 - 99 ms

Pour 5ch Stereo

Rôle: Ces paramètres agissant sur le niveau sonore de chaque voie en mode stéréophonique à 5 voies.
Plage de réglage: 0 à 100%

CT LEVEL (Niveau sonore de la voie centrale)

■SL LEVEL (Niveau dans la voie d'ambiance gauche)

■SR LEVEL (Niveau dans la voie d'ambiance droite)

Rôle: Ce parametre élargit l'image stéréophonique avant pour y inclure les enceintes d'ambiance et obtenir un effet d'entourage global.

Choix: OFF (Arrêt)/ON (Marche), la valeur initiale est OFF (Arrêt).

DIMENSION

Rôle: Ce paramètre pousse progressivement le champ sonore vers 1'avant ou vers 1'arriere.

Plage de réglage: -3 (vers l'arrière) à +3 (vers l'avant), la valeur initiale est STD (Standard).

CTWIDTH (Largeur au centre)

Rôle: Ce parametre agit sur 1'image centrale, à divers degrés, produit par les 3 enceintes avant. Une valeur elevée amène l'imagé centrale vers les enceintes avant gauche et droite.

Plage de reglage: 0 (lessons de la voie centrale ne sont emis que par I'enceinte de la voie centrale) a 7 (lessons de la voie centrale ne sont emis que par les enceintes avant gauche et droite), la valeur initiale est 3.

GUIDE DE DÉPANNAGE

Si vous avez le sentiment que cet apparéil ne fonctionne pas convenablement, consultez le tableau ci-dessous. Si l'anomälic constatée n'est pas mentionné, ou encore si les actions correctives sugérées sont sans effet, mettez l' apparéil en voirie, débranchez la fiche du cordon d'alimentation et prenez contact avec le revendeur YAMAHA ou un service d'entretien/agréc.

Généralités

Anomalies	Causes possibles	Actions correctives	Reportez-vous page
Cet apparell ne se met pas en service lorsque vous appuyez sur la touche STANDBY/ON (ou sur la touche POWER), ou encore repasse en voirles quelques secondes après s'etre mis en service.	La fiche du cordon d'alimentation n'est pas convenablement branchée, ou pas branchée du tout.	Branchez soigneusement la fiche du cordon d'alimentation sur une prise secteur.	-
	Le circuit de protection a fonctionné.	Assurez-vous que les cordons de liaison aux enceintes sont bien reliés à l'appareil et aux enceintes et qu'aucun cordon n'est en court-circuit ou en contact avec une autre borne.	15 - 16
	Cet apparil a été soumis à une scousse électriche puissant (électricité provenant d'un orage ou électricité statique).	Placez l'apparil en voille, débranchez le cordon d'alimentation, rebranchez-le 30 secondes plus tard puis utilisez l'apparil comme d'habitude.	-
Absence de son.	Les raccordements d'entrée ou de sortie ne sont pas corrects.	Branchez soigneusement les fiches des cordons. Si l'anomalie persiste, les cordons sont peut-etre défectueux.	9 - 16
	La source sélectionnée ne convient pas.	Choisissez la source qui convient au moyen des touches INPUT < / > ou 6CH INPUT (ou des touches de sélection d'entrée).	21
	Les raccordement des enceintes ne sont pas convenables.	Vérifiez les connexions.	15 - 16
	Les enceintes avant qui doivent être utilisées n'ont pas été SéLECTIONNÉES de la façon qui convient.	Sélectionnez les enceintes avant appropriées à SPEAKERS A/B/OFF.	21
	Le niveau sonore est trop faible.	Augmentez le niveau sonore.	22
	Le silencieux est en service.	Appuyez sur MUTE ou sur une touche de commande qualconque de l'apparil pour arrêté le fonctionnement du silencieux puis réglez le niveau de sortic.	-
	Des signaux que cet apparil ne peut pas reproductive sont fournis par la source, par exemple, les signaux d'un CD-ROM.	Choisissez une source que l' apparil peut reproduire.	-
Lessons s'évanoussent brusquement.	Les circuits de protection ont été activés en raison d'un court-circuit, etc.	Assurez-vous que les cordons de liaison aux enceintes ne se touchent pas puis remettez cet apparil sous tension.	-
	La minuterie d'arrêt est en fonctionnement.	Mettez l' apparil en service puis commandez la lecture.	-
	Le silencieux est en service.	Appuyez sur la touche MUTE, ou sur une touche de fonction de l' apparil, pourmettre hors service le silencieux puis réglez le niveau sonore.	-
Pas de son / son faible émis par certains enceintes.	Les liaisons sont incorrectes.	Branchez soigneusement les cordons. Si l'anomalie persiste, les cordons sont peut-etre défectueux.	15
Aucun son n'est émis par les enceintes chargées de réproduire les effets.	Les effets sont hors service.	Appuyez sur la touche STEREO de manière àmettre en service les effets.	-
	Une correction de décodage Dolby Surround, Dolby Digital ou DTS a été utilisé avec du matériel qui n'était pas codé pour un programme Dolby Surround, Dolby Digital ou DTS.	Choisissez une autre correction de champ sonore.	24 - 29
	Des signaux numériques dont la fréquence d'échantillonnage est supérieure à 48 kHz sont appliqués à l'entrée de l'appareil.		-
Aucun son n'est émis par l'enceinte centrale.	Le niveau sonore de l'enceinte centrale est au minimum.	Réglez le niveau sonore de l'enceinte centrale.	45
	La valeur de "SOUND 1A CENTER" du menu de configuration est NON.	Choisissez le mode convenable pour l'enceinte centrale.	40
	Une des corrections DSP HiFi (1 à 4) a été sélectionnée (à l'exception de 5ch Stereo).	Choisissez une autre correction de champ sonore.	24 - 29
	Les signaux d'entrée de la source codée Dolby Digital ou DTS ne comportent pas de composantes pour la voie centrale.		-
Absence de son de la part des enceintes d'amblance.	Le niveau de sortie des enceintes d'ambiance est régle au minimum.	Augmentez le niveau de sortie des enceintes d'ambiance.	45
	La source est monophonique et la correction 9 est utilisée.	Choisissez une autre correction de champ sonore.	24 - 29
Aucun son n'est émis par l'enceinte d'extrêmes graves.	La valeur de "SOUND 1D BASS" du menu de configuration est FRONT alors que le signal est au format Dolby Digital ou DTS.	Choisissez la valeur SWFR ou BOTH.	41
	La valeur de "SOUND 1D BASS" du menu de configuration est SWFR ou FRONT alors que la source fourmit des signaux à 2 voies.	Choisissez la valeur BOTH.	41
	La source ne fournit aucun signal très graves (égal ou inférieur à 90 Hz).		-
Médiocre reproduction des graves.	La valeur de "SOUND 1D BASS" du menu de configuration est SWFR ou BOTH alors que la chaine ne compte pas d'enceinte d'extrêmes graves.	Choisissez la valeur FRONT.	41
	Les réglages de mode de fonctionnement des enceintes (avant, centrale ou ambiance) du menu de configuration ne reflèvent pas la réalité de la chaine.	Sélectionnez les valeurs convenables pour chaque enceinte en tenant compte de la taille des enceintes et de la configuration.	40 - 41
Un renflement se fait entendre.	Les liaisons sont incorrectes.	Branchez soignement les fiches des cordons. Si l'anomalie persististe, les cordons sont peut-être défectueux.	-
Le niveau de sortie ne peut pas être augmenté, ou bien lessons sont déformés.	L'appareil relié aux prises OUT (REC) n'est pas en service.	Mettez l'appareil en service.	-
L'effect sonore ne peut pas être enregistré.	Les effets sonores ne peuvent pas être enregistrés par l'appareil.		-

GUIDE DE DÉPANNAGE

Anomalies	Causes possibles	Actions correctives	Reportez-vous page
Les paramètres du champ sonore et d'autres régles de l'appareil ne sont pas modifiables.	La valeur du paramètre "OPTION 2 MEM. GUARD" de SET MENU est ON.	Choisissez OFF.	-
L'appareil ne fonctionne pas normalement.	Le microproessesur ne fonctionne plus en raison d'une secousse électrique (foudre ou décharge d'électricité statique) ou d'une baisse de tension.	Débranche la fiche du cordon d'alimentation au niveau de la prise secteur puis rebranche-la 30 secondes plus tard environ.	-
La mention "CHECK SP WIRES" du panneau avant s'affiche sur l'écran du panneau avant.	Les cordons de liaison aux enceintes sont en court-circuit.	Assurez-vous que les cordons de liaison aux enceintes sont convenablement connectés.	-
Un apparéil numérique ou à haute fréquence brouille le fonctionnement de cet apparéil.	Cet apparéil est trop préc de l'autre apparéil.	Augmentez la distance entre cet apparéil et l'autre apparéil.	-
L' apparéil se met soudainement en mode de veille.	La température interne est devenue trop élevé et les circuits de protection contre les surchauffes ont été mis en service.	Attendez que cet apparéil refroidisse puis remettez-le sous tension.	-

■Syntoniseur

Anomalies		Causes possibles	Actions correctives	Reportez- yours page
FM	La réception FM en stéréophonie est parasitée.	Les caractéristiques d'une émission stéréophonique en FM peuvent provoquer ce phénomène si l'émetteur est éloigné ou l'antenne de qualité médiocre.	Vérifiez le raccordement à l'antenne. Essayez d'utiliser une antenne FM directionnelle de bonne qualité.	12
			Effectuez l'accord en mode manuel.	31
	La réception est brouillée, même avec une belle anteenne FM.	Ce brouillage est dû aux trajets multiplics.	Orientez l'antenne différemment de manière à vous protégger des trajets multiplics.	-
	L'accord automatique sur la station n'est pas possible.	La puissance de la station est trop faible.	Essayez d'utiliser une antenne FM directionnelle de bonne qualité.	-
			Effectuez l'accord en mode manuel.	31
	L'accord sur les fréquences en mémoire n'est plus possible.	Cet apparéil a été hors tension pendant une longue période.	Repreneze la mise en mémoire des fréquences des stations.	32
AM	L'accord automatique sur la station n'est pas possible.	La puissance reçue est faible, ou encore le raccordement de l'antenne est défectueux.	Vérifiez le raccordement de l'antenne cadre AM et modifier son orientation.	-
			Effectuez l'accord en mode manuel.	31
	La réception est parasitée en permanence.	Les bruits sont dus à l'éclairage, aux tubes fluorescentes, aux moteurs et autres apparciels électriques.	Utilisez une antenne extérieure ou une tresse de mise à la masse. Vous pouvez constater une amélioration mais il est difficile de supprimer tous les bruits.	12
	Des parasites se font entendre (surtout leoir).	Un téléviscur fonctionne tout près.	Augmentez la distance entre l'ordinateil et le téléviseur.	-

Boitier de télécommande

Anomalies	Causes possibles	Actions correctives	Reportez- vous page
Le boîtier de télécommande ne fonctionne pas convenableness.	La portée ou l'angle sont trop grands.	La portée du boîtier de télécommande est de 6 m et l'angle du faisceau ne doit pas dépasser 30 degrés par rapport à l'axe du capteur.	7
	La lumière directe du soleil ou une source lumineuse puissant (par exemple un éclairage fluorescent) frappent le capteur de télécommande de l'appareil.	Changez l'emplacement de cet apparéil.	-
	Les piles sont épuisées.	Remplacez les piles.	3

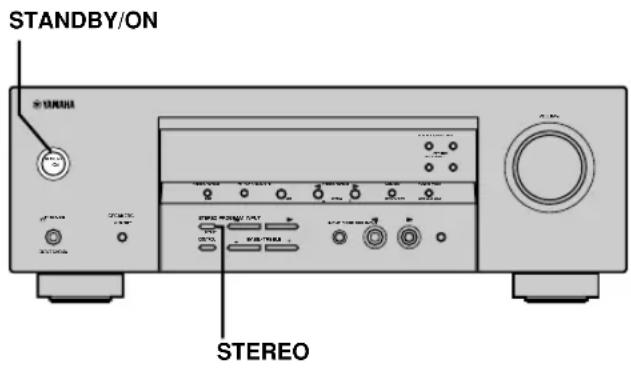

Retour aux réglages d'usine

Si vous souhaitez réinitialiser tous les paramétres de votre apparéil pour une raison quelconque, procédez comme suit. Cette procédure réinitialise entièrement TOUS les paramétres, y compris SET MENU, le niveau et les prérogliages du tuner.

Assurez-vous que cet apparéil est mis en voille.

1 Maintenez la touche STEREO enfoncée sur la face avant et appuyez sur STANDBY/ON.

Les mots "FACTORY PRESET" apparaisent sur l'afficheur de la face avant.

Pour annuler la procEDURE d'initialisation sans effectuer aucun changement, appuyez sur STANDBY/ON.

2 Appuyez sur STEREO pour selectionner le réglage désiré.

Reset Pour returner l'apparil à ses réglages d'usine.

Cancel Pour annuler sans effectuer aucun changement.

3 Appuyez sur STANDBY/ON pour confirmer votre sélection.

Si vous avez selectionné "Reset", l'appareil est réinitialisé sur ses réglages d'usine et passé en mode de veille.

Si vous avez selectionné "Cancel", l'appareil passé en mode de veille et rien n'est réinitialisé.

GLOSSaire

CINEMA DSP

Etant donne que Dolby Surround et DTS ont ete concus, a l'origine, pour les salles de cinema, leurs effets sont moins percus dans une salle comprenant de nombreuses enceintes et qui a ete construite pour favoriser les effets sonores. Chez soi, la taille de la piece, les materiaux des murs, le nombre d'enceintes... different tres largement et il est logique qu'il en soit de meme au niveau des sons. Prenant appui sur une tres large series de mesures, YAMAHA CINEMA DSP fait appel a une technique originale de creation de champ sonore pour combiner Dolby Pro Logic, Dolby Digital et DTS afin de permettre que I'auditoire beneficie d'une experience sonore voisine de ce qu'il dessent au cinema.

■Dolby Digital

Dolby Digital est un système numérique de correction d'ambiance acousticque qui produit des voies totalmente indépendantes. Avec 3 voies avant (gauche, centre et droite) et 2 voies arrirée stéreophoniques, Dolby Digital est un système à 5 voies audio. Une voie supplémentaire, sur laquelle ne circulent que les effets BASSE fréquence (LFE), dénommée voie 0.1, complète l'ensemble à 5.1 voies (la voie LFE a pour valeur 0.1). En utilisant 2 voies stéreophoniques pour les enceintes arrirée, il estpermis d'obtenir des effets sonores plus rigoureux que ceux de Dolby Surround, en particulier lorsque la source se déplace. La très grande dynamique (rapport entre les sons maximum et les sons minimum) des 5 voies, qui chacune couvre tout le spectre, et l'orientation précise de la source grâce à un traitement numérique, apportent à l'auditoire un plaisir et un réalisme jusqu'àlors inconnus. Cet appeareil est concu pour restituer au moins tous les environnements sonores, qu'ils soient monophoniques ou à 5.1 voies.

■Dolby Pro Logic II

Dolby Pro Logic II est une technique améliorée pour décoder un grand nombre d'enregistements Dolby Surround. Elle autorise la restitution de 5 voies, 2 voies avant gauche et droite, une voie avant centrale et 2 voies arrêté gauche et droite alors que la version initiale de Pro Logic ne comportait qu'une seule voie arrêté. Enfin, outre le mode Cinéma, cette version propose un mode à 2 voies pour la musique.

■Dolby Surround

Dolby Surround fait usage d'un système analogique d'enregistrement à 4 voies pour reproductive des effets sonores réalisistes et dynamiques: 2 voies avant gauche et droite (stéreophonie), une voie centrale pour les dialogues (monophonie) et une voie arrêtre (monophonie) pour les effets sonores. Les voies arrêtre ne restituent qu'une portion du spectre audible.

Dolby Surround est largement employé pour les cassettes video, les Laser Disc et de nombreuses émissions de télévision cablee ou non. Le decodeur Dolby Pro Logic de cet appeareil fait appel à un traitement numérique pour maintainir à une valeur stable le niveau sonore de chaque voie de maniere à accenter les effets sonores produits par les sources mobiles et leur directivité.

Le système numérique DTS a été mis au point pour remplaçer les pistes sonores analogiques des films par 6 pistes numériques; sa popularité croit rapidement et de nombreuses salles s'équipent chaque jour. Digital Theater Systems, Inc a développé une version domestique grâce à laquelle vous pouvez bénéficier dans votre salon de musique de l'ampleur et de l'image sonores DTS qui étaient autres lorsées aux cinemas. Ce système, pratiquement exempt de toute distorsion, produit 6 voies, à savoir 3 voies avant (gauche, droite, centre), 2 voies d'ambiance et une voie LFE, dénommée 0.1, dont la restitution est confiee au caisson de graves, soit un total de 5.1 voies.

Cet apparéil dispose d'un décodeur DTS ES qui permet la restitution du signal sur 6.1 voies en ajoutant une voie arrrière d'ambiance au format à 5.1 voies.

Voie des effets sonores (LFE 0.1)

Cette voie produit les signaux très graves. La plage des fréquences s'étend de 20Hz à 120Hz . Dans les systèmes Dolby Digital et DTS à 5,1 voies, on compte cette voie pour 0,1 parce qu'elle ne fait que renforcer les fréquences graves alors que les autres 5 voies couvrent tout le spectre.

■Matrix 6.1

Cet apparéil est munie d'un décodeur Matrix 6.1 pour programmes multiplex Dolby Digital et DTS qui permet la reproduction de canal 6.1 en ajoutant un canal d'ambiance arrêté au format de canal 5.1 existant (Le canal arrêté d'ambiance est créé à partir des canaux d'ambiance de gauche et de droite et passé par l'enceinte arrêté d'ambiance virtuelle). En raison de cette voie complémentaire, lessons deviennent plus dynamiques et plus réalisistes, en particulier lors des scènes faisant intervenir des effets "aériens" ou "tourbillonnaires".

PCM (PCM linéaire)

PCM linéaire est une technique qui, à partir d'un signal analogique, produit un signal numérique, l'enregistre et le transmet sans aucune compression. Cette technique est utilisée pour la gravure des CD et celle des DVD Audio. Le signal analogique est échantillonné un grand nombre de fois par seconde. PCM (Pulse Code Modulation) se définit comme une "modulation par impulsions et codage". Le signal est code en impulsions puis modulé pour l'enregistrement.

■ Fréquence d'échantillonnage et nombre de bits de quantification

Lors de la numérisation d'un signal audio analogue, le nombre d'échantillonnages par seconde est appelé fréquence d'échantillonnage, et la finesse avec laquelle l'amplitude du signal est convertie sous forme numérique est le nombre de bits de quantification.

Le spectre reproductible est déterminé par la fréquence d'échantillonnage, tandis que la dynamique, qui représentée la différence entre les sons les plus forts et lessons les plus faibles, dépend du nombre de bits. En原則, plus la fréquence d'échantillonnage est élevé plus le spectre est large, et plus le nombre de bits de quantification est élevé, plus le niveau sonore peut être clairément traduit.

■SILENT CINEMA

YAMAHA a mis au point, pour le casque, un championore DSP naturel et réaliste.

Les valeurs des paramètres ont été calculées précisé pour que chaque correction sonore soit restituee par le casque comme elle 1'est par les enceintes.

■Virtual CINEMA DSP

YAMAHA a développé un algorithme, Virtual CINEMA DSP, qui autorise les effets sonores DSP même si l'installation ne compte aucune enceinte arriere, car il fait appel à ce moment-là à des enceintes arriere virtuelles.

Virtual CINEMA DSP peut être utilisé avec un système limite ne complrenant que 2 enceintes avant.

CHARACTERISTIQUES TECHNIQUES

SECTION AUDIO

Puisance RMS minimum de sortie pour voies avant, centrale et d'ambiance 1 kHz,DHT 0.1% .6 Ohms
[ModèlespourleCanadaetlesEtats-Unis] 100W
[Autres modeles] 90 W
1 kHz, DHT 0,7%, 6 Ohms
[Modèle pour le Canada et les Etats-Unis] 103 W
[Autres modèles] 93w
Puisance de sortie standard DIN [Modèle pour l'Europe] 1 kHz, DHT 0,7% ,4 Ohms 105 W
Puisance maximale [Modèle standard et modèles pour la Chine ou la Corée] 1 kHz, DHT 10% , 6 Ohms 110 W
Puisance dynamique (IHF) 6/4/2 Ohms [Modles pour le Canada et les Etats-Unis] 110/140/170 W [Autres modles] 105/135/165 W
- Réponse en fréquence De CD, etc. aux enceintes avant G et D 10 Hz à 100 kHz, -3 dB
Distorsion harmonique totale 1 kHz, 50 W, 6 Ohms, Enceintes avant G et D .06%
Rapport signal/bruit (réseau IHF-A) De CD (250mV) aux enceintes avant G et D, sans effet sonore ≥ 100 dB
- Bruit résiduel (réseau IHF-A)
Enceintes avant G et D 150 V ou moins
- Séparation entre voies (1 kHz/10 kHz)
De CD (sur terminaison de 5,1 kOhms) aux enceintes avant G et D
≥60 dB/≥45 dB
- Contrôle des tonalités (Enceintes avant G et D)
- Accentuation/coupure des graves. ±10 dB/100 Hz
- Accentuation/coupure des aigus. ±10 dB/20 kHz
- Sortie casque. 400 mV/470 Ohms
Sensibilité d'entrée CD, etc. 200 mV/47 kOhms 6CH INPUT 200 mV/47 kOhms
Niveau dcourtie OUT (REC) 200 mV/1,2 kOhms OUTPUT SUBWOOFER 4 V/1,2 kOhms

SECTION VIDEO

• Type de signal video NTSC ou PAL
• Niveau du signal video composite 1 Vc-c/75 Ohms
  Rapport signal/bruit 50 dB
• Réponse en fréquence (MONITOR OUT) ...5 Hz à 10 MHz, -3 dB

SECTION FM

• Gamme de fréquence [Modèle pour le Canada et les États-Unis] ..... 87,5 à 107,9 MHz [Autres modèle] ..... 87,50 à 108,00 MHz
  Seuil de sensibilité 50 dB (IHF, modulation à 100%)
  Mono/Stéro ... 2,0 μV (17,3 dBf) /25 μV (39,2 dBf)
• Selectivite (400 kHz) 70 dB
  Rapport S/B (IHF) Mono/StéreO 76 dB/70 dB
• Distorsion harmonique (1 kHz)
  Mono/Stéroco 0,2%/0,3%
• Separation stereo (1 kHz) 42 dB
• Réponse en fréquence 20 Hz à 15 kHz +0,5, -2 dB

SECTION AM

• Gamme de fréquence 530/531 à 1710/1611 kHz
  Sensibilité utile 300 μV/m

GÉNERALITÉS

Alimentation [Modèle pour le Canada et les Etats-Unis] 120 V/60 Hz [Modèle pour l'Australie] 240 V/50 Hz [Modèle pour l'Europe et le Royaume-Uni] 230 V/50 Hz [Modèle pour la Corée] 220 V/60 Hz [Modèle pour la Chine] 220 V/50 Hz [Modèle pour l'Asie et modèle standard] 110-120 V/220-240 V, 50/60 Hz
- Consommation [Modèle pour le Canada et les États-Unis] 240 W/320 VA [Autres modèle] 240 W
- Consommation en veille
[Modèle pour le Canada et les États-Unis] 0.5 W
[Autres modèle] 0.7 W
- Dimensions (L × H × P) 435 x 151 x 315 mm
- Poids 9,0 kg

*Les caractéristiques peuvent être modifiées sans avis précalable.

VORSICHT: VOR DER BEDIENUNG DIESES GERÄTES DURCHLESEN.

■ Virtuell CINEMA DSP
