GEBRUIKSAANWIJZING HTR5730 YAMAHA

1 Om er zeker van te kuren zichen dat u de optimale prestatiesuit uw toestel haalt,dient u deze handleiding zorgvuldig door te lezen.Bewaar de handleiding op een veilige plek zodate u er later nog eensietis in kunt opzoeken.
2 Installeer dit toestel op een goed geventileerde, koele, droge, schone plek —uit direct zonlicht,uit de buurt van warmtebronnen, trillingen, stof,vocht en/of kou. Zorg voor een ventilatieruimte van tenminste 30~cm ruimte aan de boenkant, 20~cm aan de rechter-en linkerkant en 20~cm aan de achterkant van dit toestel.
3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen.
4 Stel dit toestel Niet bloot aan plotselinge temperatuurswisselingen van koudaar warm en plaats het toestel Niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou kunden leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel.
5 Vermijd plekken waar andere voorwerpen op het toestel+kunnen vallen,ofaar het toestel bloot staat aan druppelende of spattende vloeistoffen. Plaats de volgende dingen NIET bovenop dit toestel:

• Andere componenten, waar deze schade kunnenveroorzaken en/of de afwerking van dit toestel kunnen doein verkleuren.
• Brandende voorwerpen (bijv. kaarsen), waar deze brand, schade aan dit toestel en/of persoonlijk letsel hunnen veroorzaken.
  Voorwerpen met vloeistoffen, waar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel hunnen veroorzaken wanner de vloeistof waaruit in het toestelterecht komt.

6 Dek het toestel Niet af met een krant, tafellaken, gordijn enz. zodate de koeling Niet belemmerd worden. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schade aan het toestel en/of personlijk letsel.
7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn.
8 Gebruik het toestel Niet wanner het ondersteboven is geplaatst. Het kan hierdoor oververhit raken wat kan leiden tot schade.
9 Gebruik geen overdreven kracht op de schakelaars, knappen en/of snoeren.
10 Wanner u de stekker uit het stopcontact haalt,要去 u aan de stekker zelf trekken,iet aan het snoer.
11 Maak dit toestel nicht schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge doek.

12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. YAMAHA aanvaardt geen aansprakelijkheid voor enige schadeveroorzaakt door gebruik van dit toestel met een ander voltage dan hetgeen aangegeven staat.
13 Om schade door blikseminslag te voorkomen dient u de stekker uit het stopcontact te halen wanner het onweert.
14 Probeer nicht zichzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend YAMAHA servicepersoneel wonneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te makeen.
15 Wanneru dit toestel voor langereijd nicht zult gebruiken (bijv. vakantie), dient u de stekker uit het stopcontact te halen.
16 Lees het hoofdstuk "OPLOSSEN VAN PROBLEMEN" over veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.
17 Voor u dit toestel verplaatst, dient u op STANDBY/ ON te drukken om dit toestel uit (standby) te schakelen en de stekker uit het stopcontact te halen.

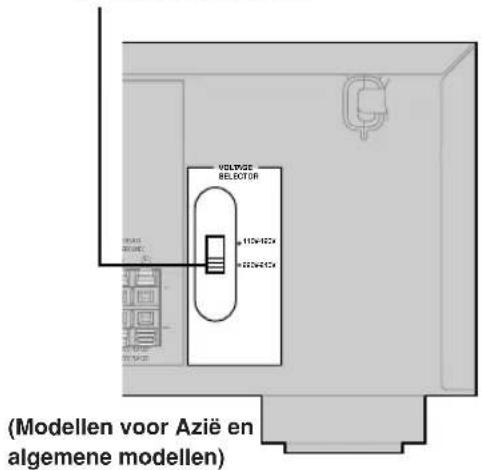

18 VOLTAGE SELECTOR (Alleen Aziatische en algemene modellen)
De VOLTAGE SELECTOR (voltage keuzeschakelaar) op het中断paneel van dit toestel moet worden ingesteld op de netspanning van het door u gebruikte stroomnet VOOR u de stekker in het stopcontact steekt.
De geschikte voltages bedragen 110V-120V, 220V-240V wisselstroom, 50 / 60Hz .

De stroomvoorziening van dit toestel is nicht afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zich uitgeschakeld. Dit is de zogenaamde standby-stand. In deze toestand is het toestel ontworpen een zeerkleine hoeveelheid stroom te verbruiken.

WAARSCHUWING

OM DE RISICO'S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.

Alleen voor klanten in Nederland

Bij dit productঃn batterijengeleverd. Wanner deze leeg...,nij, moet u ze Niet wedgooien...maar inleveren als KCA.

INHOU

INLEIDING

INHOUD 1

KENMERKEN 2

VAN START 3

Meegeleverde toebehoren 3

Batterijen in de afstandsbediening zetten 3

BEDIENINGSORGANEN EN FUNCTIONS 4

Voorpaneel 4

Afstandsbediening 6

Display Voorpaneel 8

VOORBEREIDINGEN

AANSLUITINGEN 9

Voor u andere componenten gaat aansluiten 9

Aansluiten van videocomponenten 10

Aansluiten van audiocomponenten 11

Aansluiten van de antennes 12

Aansluiten van een externe decoder 13

Aansluiten van de luidsprekers 14

Aansluten van netsnoeren 17

Inschakelen van de stroom 17

BASIS SYSTEEM-INSTELLINGEN 18

Gcbruiken van het basismenu 18

Instellen van uitgangniveauaus aan de hand van uw luidsprekersysteme 20

2 SP LEVEL (Instellen van de uitgangniveauaus van de luidsprekers) 20

BASISBEDIENING

WEERGAVE 21

Ingangsfunctiones en aanduidingen 23

Selecteren van een geluidsveldprogramma 24

Uitleg geluidsvelden 27

HiFi DSP geluidsveldprogramma's 27

CINEMA DSP 28

Het geluidsontwerp van de CINEMA DSP gcluidsveldprogramma's 28

Voorprogrammeren van zenders 32

Selecteren van voorkeuzegers 34

ONTVANGEN VAN RDS ZENDERS 35

Beschrijving RDS gegevens 35

Veranderen van de RDS functie 35

PTY SEEK functie 36

EON functie 36

SLAAPTIMER 37

OPNAME 38

GEAVANCEERDE BEDIENING

SET MENU (INSTELMENU) 39

Instelmenu lijst 39

Instellingen wijzigen via het instelmenu 39

SOUND 1 SPEAKER SET (luidspreker instellingen) 40

SOUND 2 SP DISTANCE (luidspricker afstand) ... 42

SOUND 3 LFE LEVEL 42

SOUND 4 D. RANGE (dynamisch bereik) 42

SOUND 5 CENTER GEQ (midden grafische equalizer) 43

SOUND 6 HP TONE CTRL (hoofdtelefoon toonregeling) 43

INPUT 1 I/O ASSIGN
(ingang/uitgang toewijzing) 43

INPUT 2 INPUT MODE (beginstelling ingangsfunctie) 43

Regelen van het uitgangsniveau van de luidsprekers tijdens weergave 45

Gebruiken van de testtoon 45

AANVULLENDE INFORMATIE

WIJZIGEN VAN GELUIDSVELD

INSTELLINGEN 46

Wijzigen van instellingen 46

Geluidsveld parameter beschrijvingen 47

OPLOSSEN VAN PROBLEMEN 48

Terugstellen op de fabrieksinstellungen 51

WOORDENLIJST 52

Ingebouwde 5-kanaals eindversterker

Minimum RMS uitgangsvermogen (0,1%) THV, 1kHz 6Ω

[Modellen voor de VS en Canada]

Voor: 100W + 100W

Midden: 100 W

Surround: 100W + 100W

[Overige modellen]

Voor: 90W + 90W

Midden: 90 W

Surround: 90W + 90W

Kenmerken geluidsveld

Dolby Pro Logic/Dolby Pro Logic II decoder
Dolby Digital/Dolby Digital + Matrix 6.1 decoder
DTS/DTS + Matrix 6.1 decoder
CINEMA DSP: combinatic van YAMAHA DSP technologie en Dolby Pro Logic, Dolby Digital of DTS
Virtual CINEMA DSP
SILENT CINEMA

Verfijnde AM/FM tuner

40 gemakkelijk toegankelijke voorkeuzezenders
Automatisch voorprogrammeren van voorkeuzegers
Mogelijkheid tot herschikken van voorkeuzezenders (voorkeuzezenders bewerken)

Andere kenmerken

96 kHz/24-bits D/A converter
Instelmenu waarmee u dit toestel optimaal kunt aanpassen aan uw Audio/Videoysteme
Testtoon-generator voor gemakkelijke instelling van de luidspreker-balans
6-kanaals ingang voor externe decoder
Optische en coaxiale digitale audio aansluitingen
Slaaptimer

Over deze handleiding

• geeft een handige tip bij de bediening aan.
• Sommige handelingen zijn möglichk met de toetsen op de afstandsbediening of via het hoofdtoestel zich. Waar de namen van de toetsen op de afstandsbediening afwijk den die op het hoofdtoestel worden de namen van de toetsen op de afstandsbediening in deze handleiding tussen haakjes toegevoegd.
• Deze handleiding kan gedrukt voor uw toestel geproduederd werden. Daarom is het maybelukt dat bepaalde specificatics van uw toestel tijdens de fabricag bijvoorbeeld ter wille van verbeteringen gewijzigd+zijn. In een dergelijk geval verlenen wij voorkeur aan het verbeteren van het product boven de bijwerking van de handleiding.

Gefabricceerd onder licentie van Dolby Laboratories.

"Dolby", "Pro Logic", en het dubbele-D symbol zijn handelsmerken van Dolby Laboratories.

"SILENT CINEMA" is een handelsmerk van YAMAHA CORPORATION.

"DTS" en "DTS Digital Surround" zijn gedeponeerde handelsmerken van Digital Theater Systems, Inc.

VAN START

Meegeleverde toebehoren

Controller of u alle volgende onderdelen inderdaad ontvangen heb.

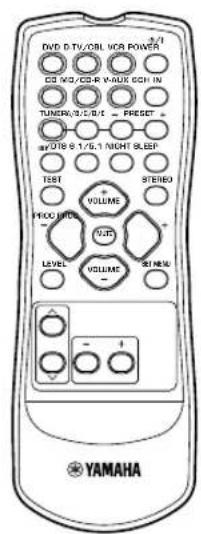

Afstandsbediening

Batterijen (2) (AA, R06, UM-3)

FM binnenantenne (Modellen voor de V.S., Canada, China, Azié en algemene modellen)

AM ringantenne

(Modelen voor Europa, het V.K., Australie en Korea)

Batterijen in de afstandsbediening zetten

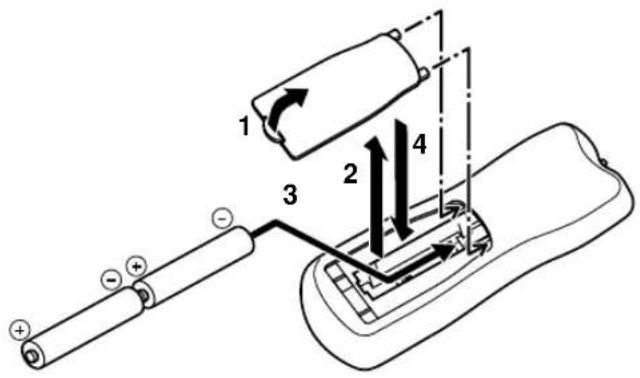

Doc de batterijen in de juiste richting in het batterijvak door de + en - tekens op de batterijen te lien overeenkomen met de polariteitsmerktekens (+ en-) in het batterijvak.

1 Druk het lipje op de klep van het batterijvak in en schuif de klep in de richting van de pijl open.
2 Verwijder de klep.
3 Doe de twee meegeleverde batterijen (AA, R06, UM-3) overeenkomstig de polariteitsaanduidingen in het batterijvak.
4 Schuif de kleptering op+zijnplaats.

Opmerkingen over batterijen

• Vervang de batterijen wonneer u merkt dat het bereik van de afstandsbediening minder worden.
• Gebruik geen oude en weitere batterijen door elkaar.
• Gebruik geen verschillende soorten batterijen door elkaar (zoals alkali en mangeaan batterijen). Lees de aanwijzingen op de verpakking aandachtig door aangezien verschillende soorten batterijen qua vorm enkleur op elkaar+kunnen lijken.
• Als de batterijen onverhoopt gelekt hebben, dient u ze onmiddelijk te verwijderen. Raak het UIT de batterijen gelekte materiaal Niet aan en LAST het Niet in contact komen met uw kleding enz. Maak het batterijvak goed schoon voor u er十几年e batterijen in doet.

BEDIENINGSORGANEN EN FUNCTIONS

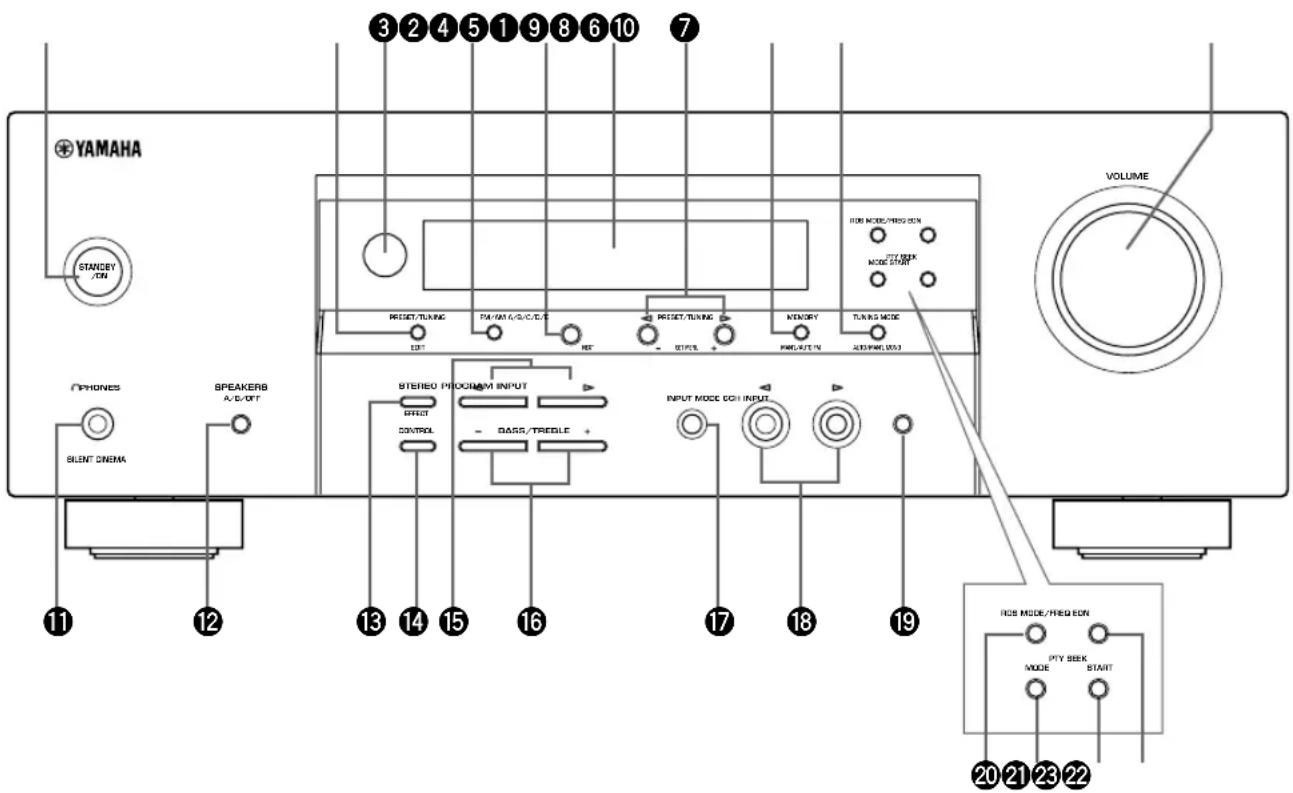

Voorpaneel

(Alleen modellen voor Europa en het V.K.)

1 STANDBY/ON toets

Hiermee zet u het toestel aan of uit (standby). Wanner u het toestel aan zet, hoort u een klik, waarna het 4 a 5 seconden duurt voor er geluid worden weergegeven.

Opmerking

Wanner het toestel uit (standby) staat, worden er nog steeds een heel Klein beetje stroom verbruikt zodate er gerecageerd kan worden op dc infraroodsignalen van dc afstandsbediening.

2 PRESET/TUNING

Hiermee schakelt u de PRESET/TUNING < 1 / > toetsen.
been en weeer tussen het kiezen van een voorkeuzeder
en het afstemmen op een bepaalde freqentie (ten teken
haarvan de dubbele punt (: ) al of Niet getoond za
worden).

(EDIT) toets

Met deze toets=kunt u ook twee voorkeuzegers van plaatslaten wisselen.

3 Sensor afstandsbediening

Deze ontvangt de signalen van de afstandsbediening.

FM/AM toets

Met deze toets schakelt u de radioBeen en weer tussen FM cn AM.

A/B/C/D/E toets

Hiermee aunt u een van de groepen voorkeuzenzenders A t/m E selecteren.

(NEXT) toets

Hiermee maakt u selecties in het instelmenu wanner het toestel Niet als radio worden gelebruikt.

Display Voorpaneel

Hierop verschijnt de bedieningsinformatie van het toestel.

7 PRESET/TUNING / toetsen

Hiermee kurz u de voorkeuzegers 1 t/m 8 selecteren wanner de dubbele punt (:) op het display op het Voorpaneel staat, of de afstemmen op een bepaalde freiagentie wanner de dubbele punt (:) nicht op het display staat.

(SET MENU - / + )toetsen

Hiermee kurz u instellingen veranderen in het instelmenu wonneer het toestel nicht als radio worden gebruikt.

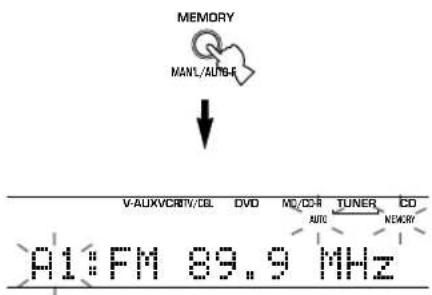

MEMORY (MAN'L/AUTO FM) toets

Hiermee kunt u een zender in het geheugen opslaan.

TUNING MODE (AUTO/MAN'L MONO) toets

Met deze toets=kunt u schakelen tussen automatisch en handmatig afstemmen.

10VOLUME draaiknop

Hiermee aunt u het volume van alle audiokanalen instellen. Dit heeft geen invloed op het OUT (REC)uitgangsniveau.

1 PHONES (SILENT CINEMA)

Via deze aansluiting kutn u het DSP effect beluisteren via een hoofdtelefoon.

SPEAKERS A/B/OFF toetsen

Hiermee sunt u de set voor-luidsprekers die+zijn aangesloten op de A of B aansluitingen selecteren. Om de luidsprekers uit te schakelen, drukt u herhaaldelijk op de toets en selecateert u OFF.

1STEREO (EFFECT) toets

Hiermee kunt u heb en weer schakelen:tussen normale stereo weergave of weergave met DSP efecten. Wanner STEREO is geselecteerd, worden signalen met 2 kanalen aan de linker en rechter voor-luidsprekers gestuurd zonder effectgeluid en zullen alle Dolby Digital en DTS signalcn (met uitzondering van hct LFE kanaal) worden teruggemendg voor de linker en rechter voor-luidsprekers.

14CONTROL toets

Hiermee kunt u heb en weer schakelen tussen instelling van de weergave van de lage tonen (bass) of van de hoge tonen (treble).

15 PROGRAM / toetsen

Hiermee kunt u het geluidsveldprogramma selecteren.

BASS/TREBLE - / + toetsen

Hiermee kunt u de weergave van de lage en de hoge tonen verzwakken of versterken. Met elke druk op een van deze toetsen verandert het niveau met 2dB. Instelbereik: -10t / m + 10dB

INPUT MODE toets

Hiermee stelt u de prioriteit in voor de soorten ingangssignalen (AUTO, DTS, ANALOG) die worden ontvangen wanner een component is aangesloten op twee soorten ingangsansluitingen. U(Intert de prioriteit voor audiobronnen Niet instellen wanner u 6CH INPUT als ingangsbron heeft geselecteerd.

INPUTdraaiknop

Hiermee selecteert u de signaalbron waar u maar wilt luisteren of lijken.

196CH INPUT toets

Hiermee selecteert u de signaalbron die is aangesloten op de 6CH INPUT aansluitingen. Dit audiosignal krijgt voorrang boven de met INPUT (of de ingangskeuzetoetsen op de afstandsbediening) geseleeteerde signaalbron.

Alleen modellen voor Europa en het V.K.

20RDS MODE/FREQ toets

Bij ontvangst van een RDS zender kutu met deze toets de displayfunctie omschakelenaar PS, PTY, RT en/of CT (als de zender deze RDS diensten ondersteunt) of kiezen voor display van de freiuentie waarop afgestemd is.

②PTY SEEK MODE toets

Hiermee kurz u de PTY SEEK functie inschakelen om het toestel maar een programma van een bepaald type te lately zoeken.

2PTY SEEK START toets

Druk op deze toets om het toestel te lately zoekenaar het met de PTY SEEK functie ingestelde programmatype.

2EON toets

Druk op deceptive toets om het gewenste programmatype (NEWS, INFO, AFFAIRS, SPORT) te kiezen wonneer u automatisch wilt afstemmen op een radioprogramma van dat type.

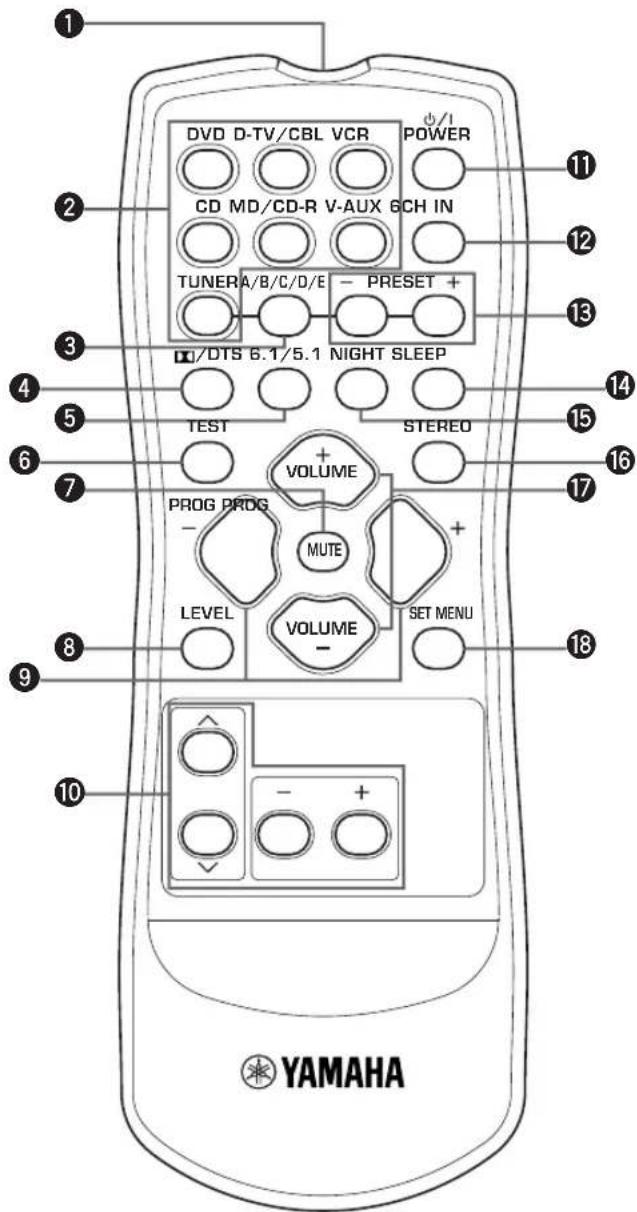

Afstandsbediening

In dit hoofdstuk worden de functies van de toetsen op de afstandsbediening beschreven.

Infraroodzender

Zendt infraroodsignalen uit. Richt deze zender op het toestel wonneer u de afstandsbediening gebruikt.

2Ingangskeuzetotoetsen

Hiermee selecteert u de wee ter te gegen signaalbron en bepaalt u welke set bedieningstoetsen gebruikt worden.

A/B/C/D/E toets

Hiermee aunt u een van de groepen voorkeuzedeners A t/m E selecteren.

D/DTS

Hiermee selecteert u de ingebouwde Dolby Digital, DTS, Dolby Pro Logic of Pro Logic II decoder.

6.1/5.1 toets

Hiermee kunt u de Dolby Digital ^+ Matrix 6.1 of DTS ^+ Matrix 6.1 decoder aan ofuit zieten.

TESTtoets

Met deze toets=kunt u de testtoon lately weergeven voor het instellen van de luidsprekers.

MUTE toets

Schakelt de geluidsweergave tijdelijk uit (dempen). Druk nogmaals op deze toets om de geluidsweergave te hervatten op het oorspronkelijk ingestelde niveau.

LEVEL toets

Hiermee selecteert u het in te stellen effectkanaal.

9PROGRAM - / + toetsen

Hiermee kunt u het geluidsveldprogramma selecteren.

Overige toetsen

Gebruik dit voor het selecteren en instellen van de parameters van het geluidsveldprogramma of de SET MENU onderdelen.

1POWER toets

Hiermee zet u het toestel aan ofuit (standby).

6CH IN toets

Hiermee selecteert u de signaalbron die is aangesloten op de 6CH INPUT aansluitingen.

PRESET - / + toetsen

Hiermee kunt u voorkeuzezenders 1 t/m 8 selecteren.

14SLEEP toets

Met deze toets kunt u de slaaptimer inschakelen.

15NIGHT toets

Hiermee zet u het toestel in de middernacht-luisterfunctie.

STEREO toets

Hiermee Aunt u een en wee schakelen tussen normale stereo weergave of weergave met DSP efecten. Wanner STEREO is geselecteerd, worden signalen met 2 kanalen aan de linker en rechter voor-luidsprekers gestuurd zonder efectgeluid en zullen alle Dolby Digital en DTS signalen (met uitzondering van het LFE kanaal) worden teruggemengd voor de linker en rechter voor-luidsprekers.

VOLUME + / - toetsen

Met deze toetsen kutu het volume verhogen of verlagen.

SET MENU toets

Hiermee schakelt u de instelfunctie in.

■Gebruik van de afstandsbediening

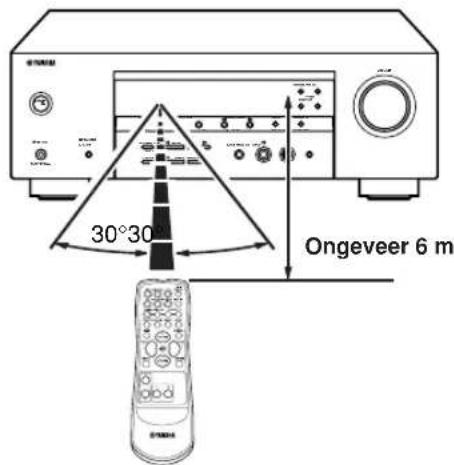

De afstandsbediening zendt een gerichte infrarode straaluit. U moet.daarom de afstandsbediening direct op desensor op het hoofdtoestel richten wanner u dit met de afstandsbediening wilt bedieren.

■Omgaan met de afstandsbediening

Mors geen water of andere vloeistoffen op de afstandsbediening.
- Laat de afstandsbediening nicht vallen.
Stel de afstandsbediening nicht bloot aan deze omstandigheden:
- zeer vochtige plekken, bijvoorbeeld bij een bad
- plekken waar de temperatuur hoog kan oplopen, zoals naast de verwarming of kachel
-zeer koude plekken
- stoffige plekken

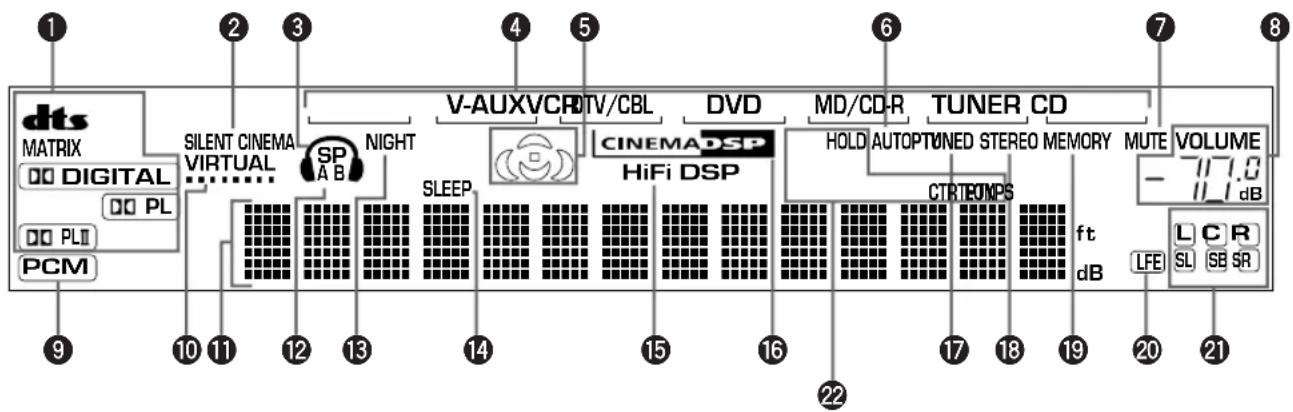

Display Voorpaneel

(Alleen modellen voor Europa en het V.K.)

1 Decoder indicators

Wonneer een van de decoders van dit toestel in werkig is, zal dc bijbehorende indicator oplichten.

SILENT CINEMA indicator

Licht op wanner er een hoofdtelefoon is aangesloten en er een geluidsveldprogramma is geseleerd (zie clad+zijde 26).

3 Hoofdtelefoon indicator

Deze indicator zal oplichten wanner er een hoofdtelefon aangesloten is.

4 Signaalbron-indicator

Laat met een soort cursor de huidige signaalbron zien.

Geluidsveld indicator

Lichten op om aan te gehen welke DSP geluidsvelden er in werkig+zijn.

DSP annwezigheidsgeluidsveld

Achter surround DSP geluidsveld

AUTO indicator

Laat zien dat de tuner automatisch aan het afstemmen is.

MUTE indicator

Deze indicator gaat knipperen wanner u het geluid tijdelijk heeftuitgeschakeld (MUTE).

VOLUME niveau-aanduiding

Deze balkjes geen het volumeniveau aan.

9 PCM indicator

Deze Licht op wanner het toestel PCM (pulscode-modulative) digitale audiosignalen producerert.

VIRTUAL indicator

Dezelichtopwanneru hetVirtualCINEMADSPprogrammagebruikt.

1 Multi-informatie display

Toont de naam van het huidige geluidsveldprogramma en andere gegevens bij het invoeren of wijzigen van instelleningen.

SP A B indicator

De indicator die hoor bij de set voor-luidsprekers die u heeft gekozen za oplichten. Wanner beide sets luidsprekers zich geselecteerd, zullen beiden indicators oplichten.

15 NIGHT indicator

Licht op wanner het toestel in de middernacht-luisterfunctie staat.

14 SLEEP indicator

Deze indicator Licht op wanner de slaaptimer is ingeschakeld.

HiFi DSP indicator

Licht op wanner u een HiFi DSP geluidsveldprogramma gebrukt.

CINEMA DSP indicator

Licht op wanner u een CINEMA DSP geluidsveldprogramma gebruikt.

TUNED indicator

Licht op wanneer dit toestel op een zender afstemt.

18 STEREO indicator

Licht op wannecr dc "AUTO" afstem-indicator aan is en het toestel een sterk FM stereo signal ontvangt.

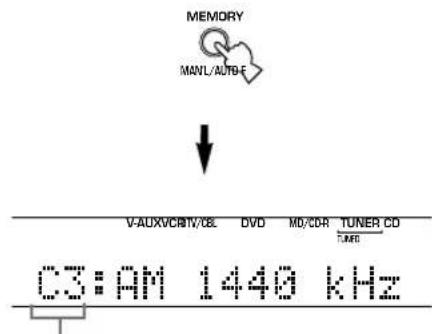

19 MEMORY indicator

Knippert ten teken dat een zender kan worden opgeslagen.

LFE indicator

Deze indicator zal oplichten wanner het ingangssignaal een kanaal voor Lage Frequentie Effecten bevat.

Bij weergave van een digitaal signal zullen de indicators voor de weergegeven geluidskanalen oplichten.

2 RDS indicator (Alleen modellen voor Europa en het V.K.)

De RDS gegevens die worden verzorgd door de RDS zender waar op dit moment op is afgestemd zullen oplichten.

EON Licht op wanneer er is afgestemd op een RDS zender die EON geevens aanbiedt.

PTY HOLD Licht op wanncer er met de PTY SEEKzoekfunctie maar zenders worden gezocht.

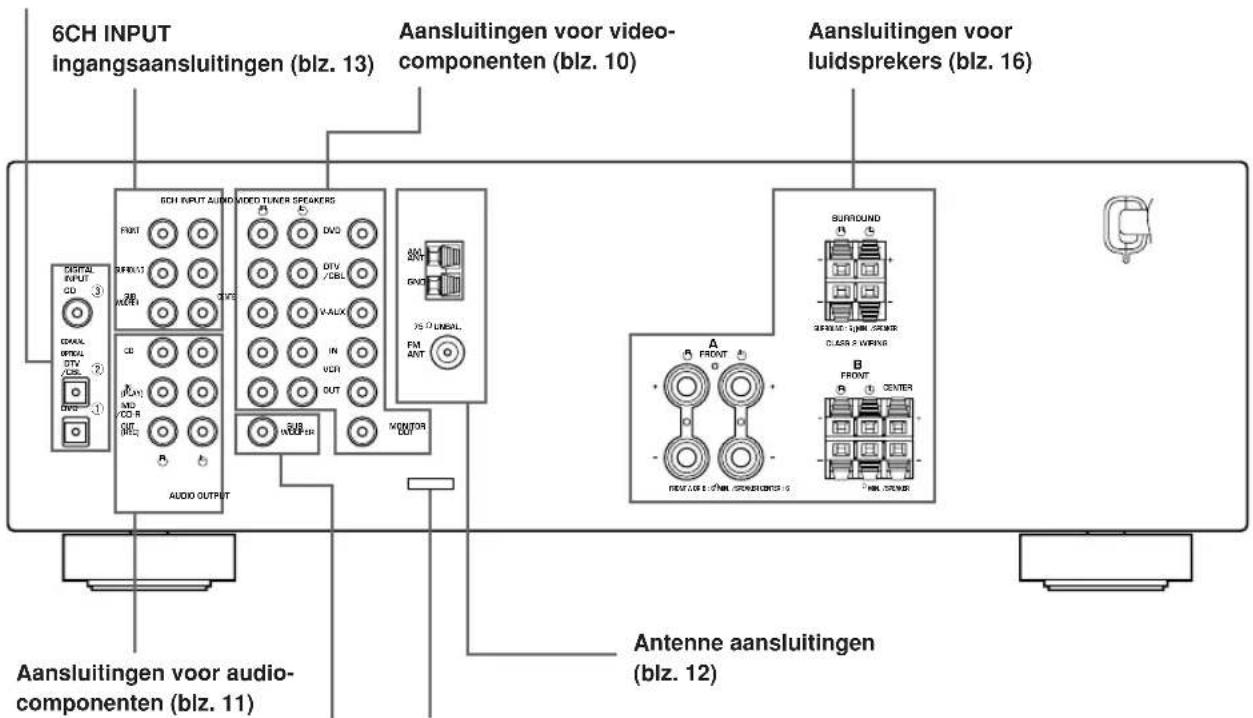

AANSLUITINGEN

Voor u andere componenten gaataansluten

LET OP

Sluit dit toestel en andere componenten Niet aan op de netspanning voor u alle aansluitingenussen de componenten heeft gemaatk.

• Let erop dat u de linker (L) en rechter (R) kanalen, “+” (rood) en “-” (zwart) op de juiste manier aansluit. Sommige componenten hebben afwijkende aansluitingen of afwijkende benamingen voor de aansluitingen. Raadpleeg waarom de handleiding van elk van de op dit toestel aan te sluiten componenten.
• Nadat u alle aansluitingen heeft gemaakt, moet u ze nog een keer allemaal nalopen om te zien of alles in orde is.
• De naam van de aansluiting komt overeen met de aanduidingen bij gebruik van de ingangskeuzetoetsen.

Digitale aansluitingen

Dit toestel heeft digitale aansluitingen om digitale signalen direct door te Geven via hetzij coaxiale, hetzij optische glasvezelkabels. U kunt de digitale aansluitingen gebruiken om PCM, Dolby Digital en DTS bitstromen in te voeren. Om te konnen genieten van de multikanaals soundtrack van DVD-material enz. met DSP-effecten, dient u digitale aansluitingen te make. Beide digitale ingangsaansluitingen zijn geschikt voor digitale signalen met een bemonsteringsfrequentie van 96kHz

Opmerking

• De OPTICAL aansluiting van dit toestel voldoet aan de EIA normen. Als u een optische glasvezelkabel gebruikt die nicht aan dc EIA norm voldoct, is het möglichk dat het toestel Niet maar behoren functioneert.

DIGITAL INPUT

ingangsaansluitingen

(blz.9-11)

SUBWOOFER OUTPUT uitygangsaansluiting (blz. 16)
Deze aansluiting is uitsluitend voor gebruik door de fabrikant. Sluit geen andere apparatuur hierop aan.

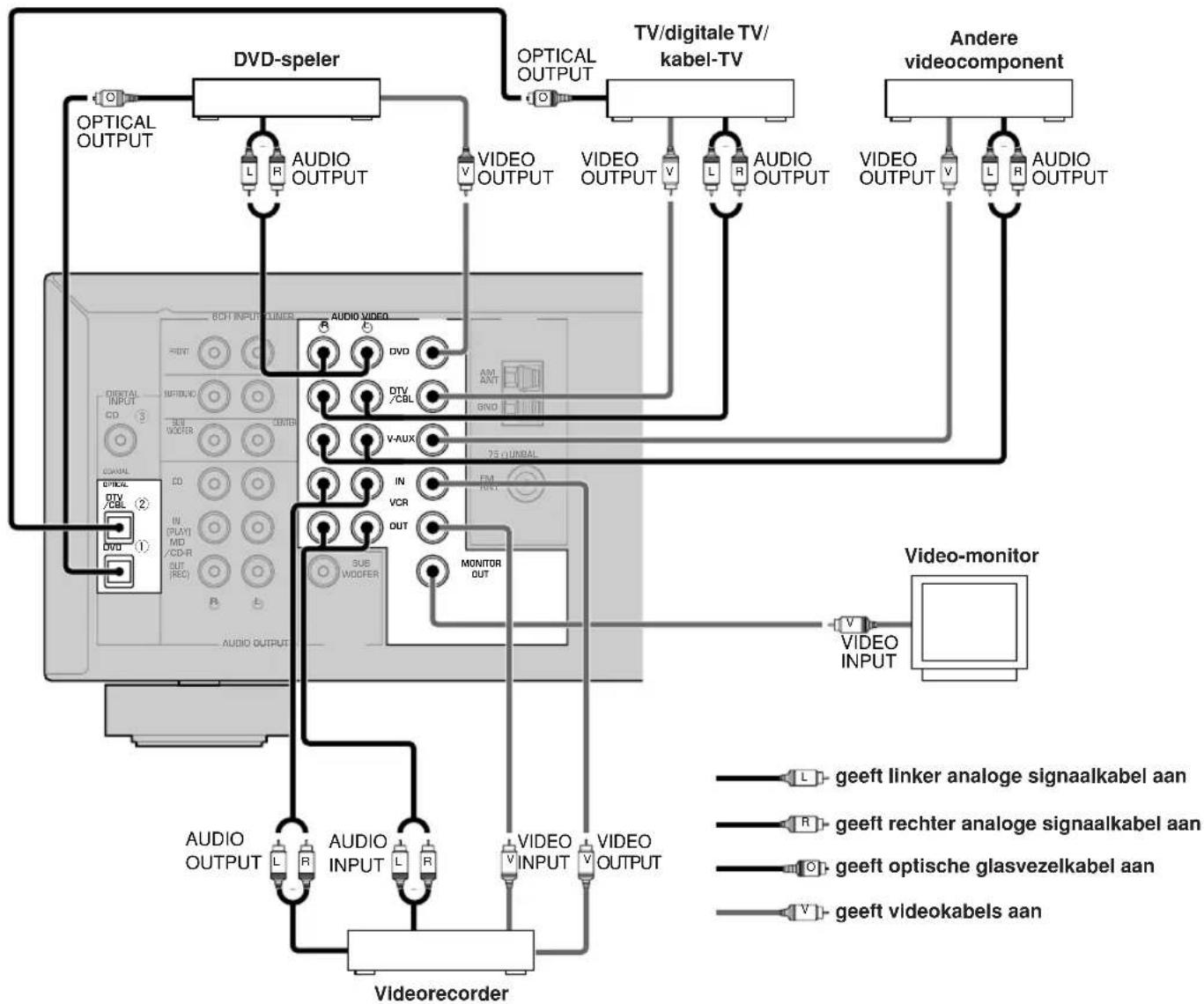

Aansluiten van videocomponenten

■Aansluiten van een videomonitor

Sluit de video-ingangsaansluiting van uw monitor aan op de MONITOR OUT VIDEO aansluiting.

■Aansluiten van een DVD-speler/digitale TV/kabel-TV

Verbind de optisch digitale uitgangsaansluiting van de component in kwestie met de DIGITAL INPUT ingangsaansluiting en verbind de video uitgangsaansluiting van de component met de VIDEO aansluiting van dit toestel.

#

• Gebruik de AUDIO aansluitingen van dit toestel voor video apparatuur zonder optisch digitale uitgangsaansluiting. Bij gebruik van de AUDIO aansluitingen kan darüber geen multikanaals weergave worden verkreten.

■Aansluiten van een digitale TV/kabel-TV

Verbind de video uitgangsaansluiting van uw component met de VIDEO aansluiting van dit toestel.

Verbind de audio uitgangsaansluitingen van uw component met de AUDIO aansluitingen van dit toestel.

■Aansluiten van een andere videocomponent

Verbind de video uitgangsaansluiting van uw component met de VIDEO aansluiting van dit toestel.

Verbind de audio uitgangsaansluitingen van uw component met de AUDIO aansluitingen van dit toestel.

■Aansluiten van opname-apparatuur

Verbind de audio-ingangsansluitingen van uw video-component met de AUDIO OUT aansluitingen en verbind de video-ingangsansluiting van deze component met de VIDEO OUT aansluiting van dit toestel om beelden te konnen opnemen.

Verbind de audio-uitgangsansluitingen van uw video-component met de AUDIO IN aansluitingen en verbind de video-uitgangsansluiting van deze component met de VIDEO IN aansluiting van dit toestel om videomaterialiaal afgespeeld op de broncomponent via dit toestel te(AP)kunnen weergeven.

Opmerking

• Wanneer u eenmaal een component waarmee kan worden opgenomen heeft aangesloten op dit toestel, dient u deze altiijd ingeschakeld te houden wanneer u dit toestel gelebruikt. Als de stroom van een dergelijke component wordtuitgeschakeld, kan de weergave van andere componenten gestoord worden.

Aansluiten van audiocomponenten

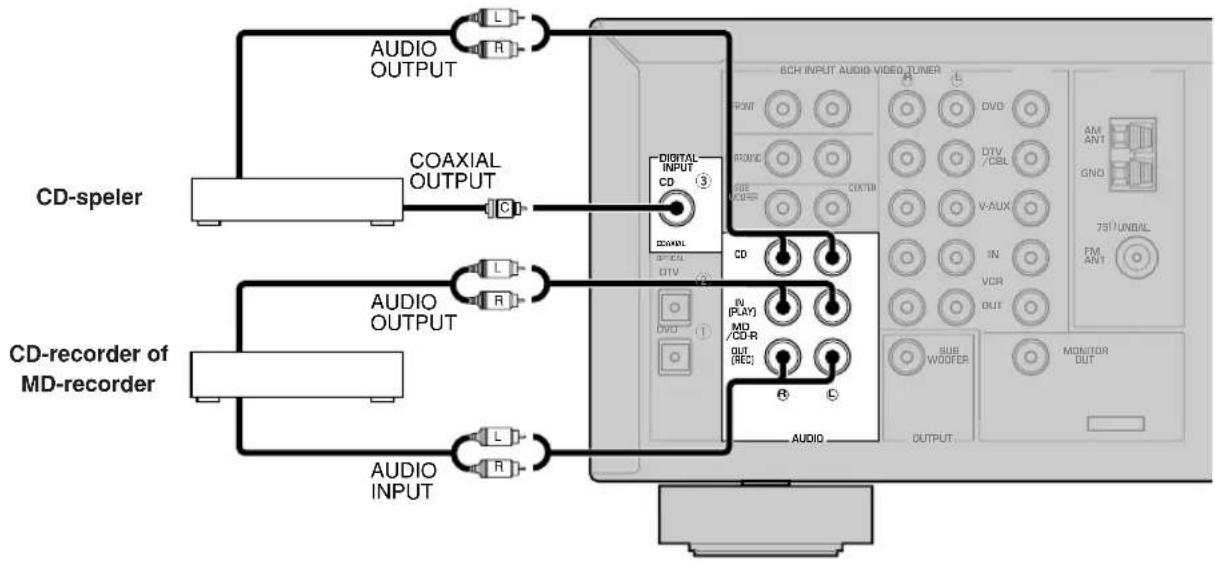

Aansluiten van een CD-speler

Verbind de coaxial digitale uitgangsaansluiting van uw CD-speler met de DIGITAL INPUT CD aansluiting.

• Gebruik de AUDIO aansluitingen op dit toestel om een CD-speler zonder COAXIAL DIGITAL OUTPUT aansluiting aan te sluiten of om op te nemen van CD-spelers.

Aansluiten van een CD-recorder of MD-recorder

Verbind de ingangsaansluitingen van uw CD- of MD-recorder met de MD/CD-R OUT (REC) aansluitingen. Verbind de uitgangsaansluitingen van uw CD- of MD-recorder met de MD/CD-R IN (PLAY) aansluitingen om uw opname-apparatuur ook als sigmaalbron te+kunnen gebruiken.

Opmerking

• Wonneer u opname apparatuur aansluit op dit toestel, dient u deze apparatuur ingeschakeld te houden terwijl u dit toestel gebruikt. Als de stroom is uitgeschakeld, is het möglichk dat dit toestel de geluidssignalen van andere apparatuur verrormt.

geeft linker analoge signaalkabel aan
R geeft rechter analoge signaalkabel aan
geeft coaxiale kabel aan

Aansluiten van de antennes

Dit toestel worden geleverd met zowel een AM als een FM binnenantenne. In de meeste gezallen zullen deze antennes zorgen voor een voldoende ontvangst.

Sluit de antennes op de juiste wijze aan op de waarvoor bestemde aansluitingen.

Aarde (GND aansluiting)

Voor maximale verilgheit en minimum storing dient u de antenne GND aansluiting goed te aarden. Een goede aardig worden bijvoorbeeld geboden door een metalen pen die in vochtige grond gedreven is.

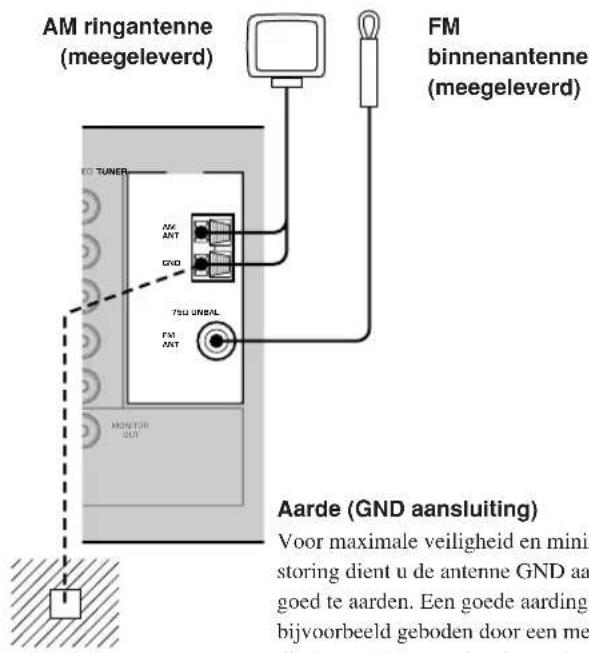

■Aansluiten van de AM ringantenne

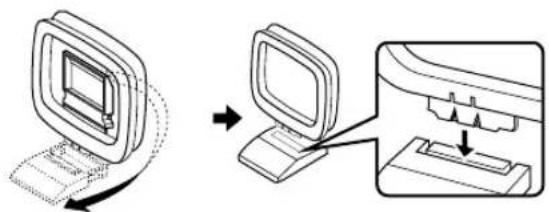

1 Zet de AM ringantenne in elkaar en sluit dezeervolgens aan op het toestel.

2 Druk op het lipje en steek de draden van de AM ringantenne in de AM ANT en GND (aarde) aansluitingen.

3 Zet de AM ringantenne zo neer dat u de beste ontvangst krijgt.

Opmerkingen

• Zet de AM ringantenne zo ver möglichk bij dit toestel vandaan.
• De AM ringantenne moet aangesloten blijven, ook al heeft u een AM buitenantenne op dit toestel aangesloten.
• Een op de juiste manier aingesloten buitenantenne biedt een betere ontvangst dan een binnenantenne. Als u de ontvangst slecht vindt, kan een buitenantenne misschien soclaas bieden. Raadpleccg uw dichtstbijzijdne

YAMAHA dealer of service-centrum omtrent dc aansluiting van een buitenantenne.

FREQUENCY STEP schakelaar (Alleen modellen voor Azie en algemene modellen)

Omdat de ruimte:tussen de zendfrequencies per gebied.
verschilt,dient u de FREQUENCY STEP schakelaar (op het achterpaneel) op de juiste stand voor het
gebied waar u zich bevindt te zetten.

• Noord, Midden en Zuid Amerika: 100kHz / 10kHz
  Overige gebieden: 50kHz / 9kHz
  Voor u deze schakelaar op een andere stand zet, moet u de stekker van het toesteluit het stopcontact halen.

Aansluiten van een externe decoder

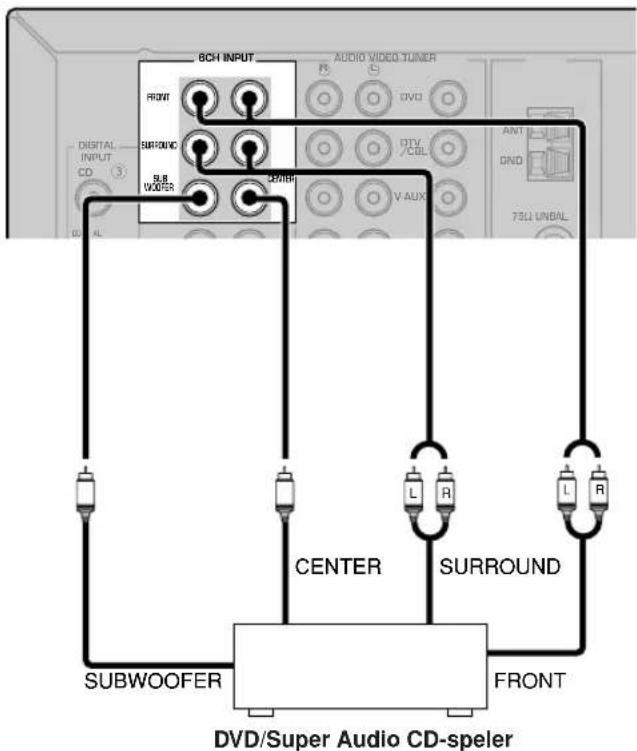

Dit toestel is voorzien van 6 extra ingangsansluitingen (FRONT links en rechts, CENTER, SURROUND links en rechts en SUBWOOFER) voor geschaden multikanaals ingangssignalen van een component die is uitgerust met een multikanaals decoder en 6-kanaalsuitgangsaansluitingen, zoals een DVD/Super Audio CD-speler.

Opmerkingen

• Wanner u 6CH INPUT als signaalbron selekteert, zal dit toctest automatisch de digitale geluidsveldprocessor uitschakelen en zult u geen geluidsveldprogramma's kunnen selectoren.
• Wanner cr een hoofdtelefoon is aangesloten, zullen alleen de L/R voorkanalen worden weergegeven.

Aansluiten van de luidsprekers

Opstelling van de luidsprekers

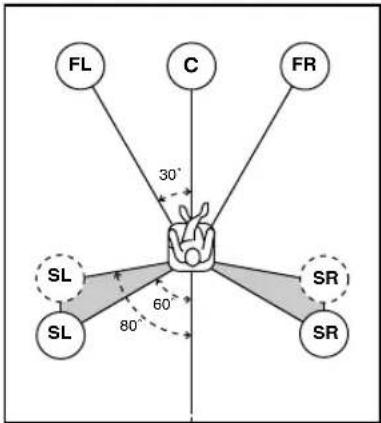

Hierboven ziet u de standard ITU-R opstelling van de luidsprekers. U kunt het gebruiken om maar CINEMA DSP multikanaals audiomateriaal te luisteren.

Voor-luidsprekers (FR en FL)

De voor-luidsprekers worden gebruikt voor weergave van het hoofdkanaal plus effecten. Plaats deze luidsprekers op gelijke afstand van uw luisterplek. De afstanden van deze luidsprekers tot het beeldscherm要去en ook geldijk+zijn.

Midden-luidspreker (C)

De midden-luidspreker is voor weergave van het middenkanaal (diaoog, vocalen enz.). Als het om de een of andere reden Niet möglichk is om een middenluidspreker te gebruiken, kut u ook zonder. De beste resultaten krijgt u echter met een volledig system. Zorg ervoor dat de voorkant van de middenluidspreker in lijn ligt met de voorkant van uw beeldschemm. Plaats deze luidspreker midden tussen de voor-luidsprekers en zo zich möglichk bij het beeldschemm, bijvoorbeeld direct erboven of eronder.

Surround-luidsprekers (SR en SL)

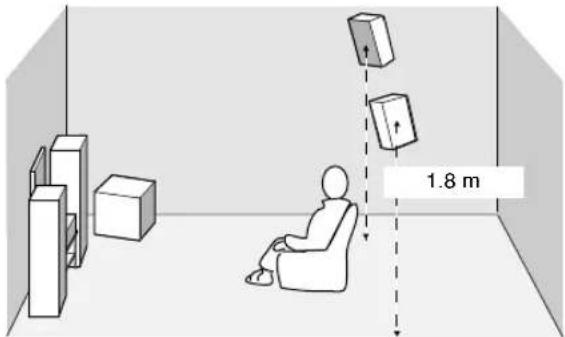

De surround-luidsprekers worden gebruikt voor omhullende surroundweergave en efecten. Plaats deze luidsprekers awhile uw luisterplek, een beetje waar binnen gericht en ongeveer 1,8 m van de vloer.

Subwoofer

Een subwoofer, zoals het YAMAHA Active Servo Processing Subwoofer systeme, zorgt Niet alleen voor een effectieve versterking van de lage tonen in de diverse weergavekanalen, maar ook voor een natuurgetrouwe reproductie van het LFE (lage freiendentie effecten) kanaal in Dolby Digital en DTS geluidsmateriaal. De opstelling van de subwoofer is Niet zo belangrijk, want de zeer lage tonen zichniet ergrichtingsgevoelig. U kunst de subwoofer het Beste in de buurt van de voor-luidsprekersplaatsen. Richt hem een beetje hier het midden van de ruimte om werkkaatsing via de wanden te verminderen.

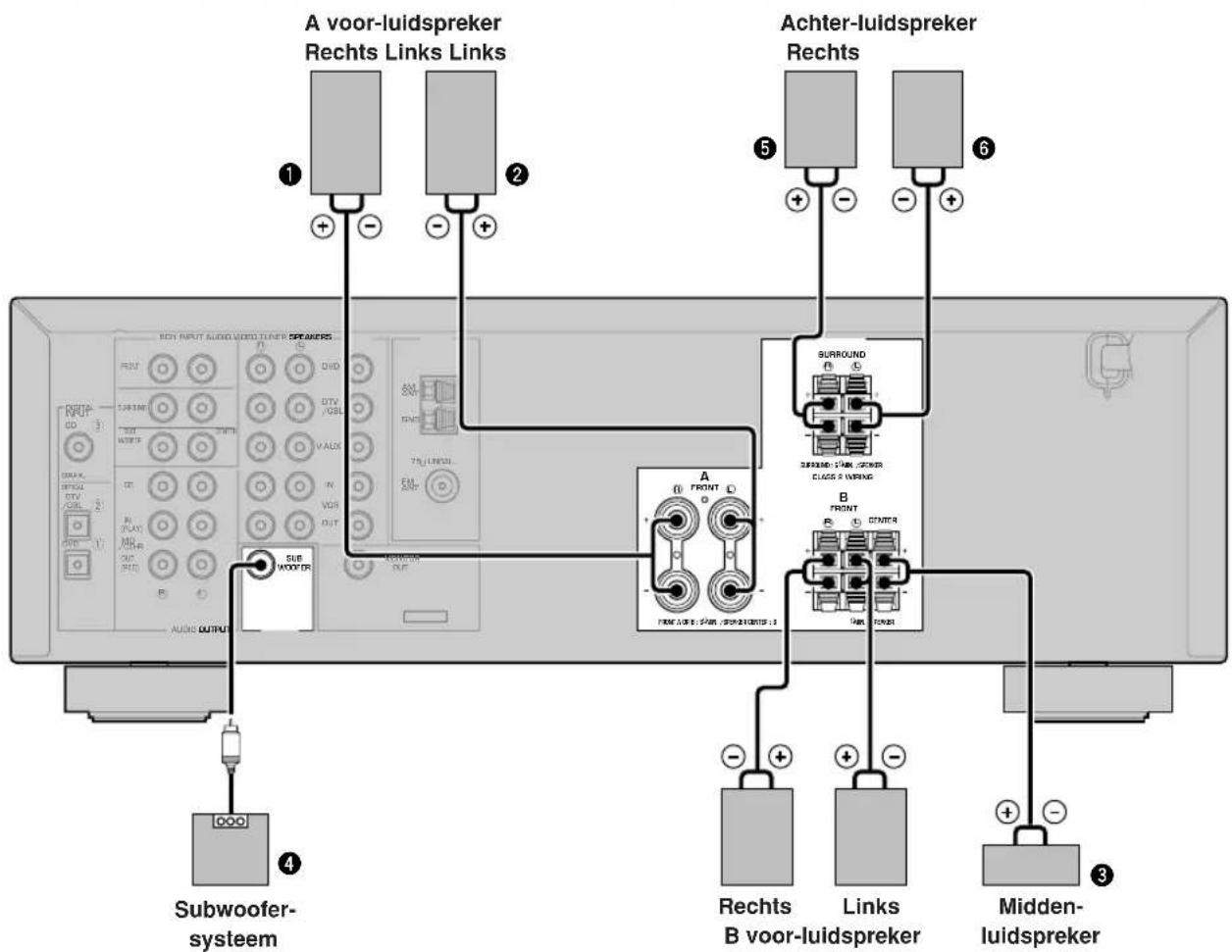

Luidspreker-aansluitingen

Let erop dat u de linker (L) en rechter (R) kanalen, “+” (rood) en “-” (zwart) op de juiste manier aansluit. Als de aansluitingen Niet kloppen, za er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de luidspreker-aansluitingen Niet correct is, za de weergave onnatuurlijk klinken met te weinig lage tonen.

LET OP

• Gebruik uitsluitende met de op het achterpaneel van dit toestel aangegeven impedantie.
• Zet het toestel uit voor u de luidsprekers gaat aansluien.
• Laat de blote luidsprekerdraden elkaar Niet raken en zorg ervoor dat ze geen contact maken met de metalen onderdelen van het toestel. Hierdoor kannen het toestel en/of de luidsprekers beschadigd raken.
• Gebruik magnetisch afgeschermde luidsprekers. Als dergelijk ke liquidsprekers toch uw beeldscherm storen, zet de luidsprekers dan verder bij het beeldscherm vandaan.

Aansluiting op de FRONT A SPEAKERS aansluitingen

Een luidspreksernoer bestaat uit twee geisoleerde draden naast elkara. De ene draad anderscheidt zich van de andere door een andere kleur, of misschien een streep, groef of ribbels. Sluit de afwijkend gestreepte (gegroefde enz.) draad aan op de ^ 一 (rode) aansluitingen van dit toestel en uw luidspreker. Verbind de gewone draad met de - (zwarte) aansluitingen.

Rood: positief (+)
Zwart: negatief (-)

Bananenstekker
(Ultbezonderd modellen voor het V.K., Europa en Azie)

1 Strip ongeveer 10mm isolatie van het uiteinde van elk van de luidsprekerdraden.
2 Draai de blootgekomen draadjes in elkaar om kortsluiting te voorkomen.

3 Schroef de knop los.
4 Steek een ontbloot draadeind in het gat aan de zijkant van de aansluiting.
5 Draai de draad cervolgens met de knop weer vast.

Aansluten met bananenstekkers

(Uit gezonderd modellen voor het V.K., Europa en Azie) Draai cerst de knop vast en steck verwolgens de bananenstekker in het gat bovenin de aansluiting.

Aansluiting op de FRONT B, CENTER en SURROUND SPEAKERS aansluitingen

Rood: positief (+)
Zwart: negatief (-)

1 Druk het klepje in om het te openen.
2 Steek een blote draad in de opening van elke aansluiting.
3 Laat het klepje los om de draad vast te zetten.

AANSLUITINGEN

FRONT SPEAKERS aansluitingen

U kurz hier indien gewenst twee luidsprekersystemen aansluiten. Als u slechts een enkel luidsprekersystem gebruikt, kurz u kiezen of u de FRONT A of FRONT B aansluiting wilt gebruiken.

SURROUND SPEAKERS aansluitingen

U kunt hier cen surround-luidsprekersysteme aansluiten.

CENTER SPEAKER aansluitingen

U aunt hier een midden-luidspreker aansluiten.

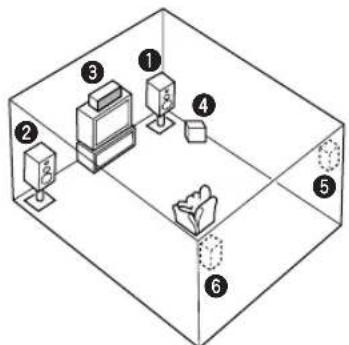

De afbeelding toont de opstelling van de luidsprekers in de kamer.

De SUBWOOFER aansluiting

Wanneer u een subwoofer met ingebouwde versterker gebrukt, inclusief het YAMAHA Active Servo Processing Subwoofer System, dient u de ingangsaansluiting van het subwooersysteme te verbinden met deze aansluiting. De zeer lage tonen voor de voor-, midden- en/of surroundkanalen worden dan maar deze aansluiting gestuurd overeenkomstig uw SPEAKER SET instellingen. De LFE (Lage Frequentie Effecten) signalen voor Dolby Digital of DTS materiaal worden eveneens waar deze aansluiting gestuurd overeenkomstig uw SPEAKER SET instelleningen.

Opmerkingen

• De afsnijfrequentie voor de SUBWOOFER aansluiting is 90Hz
• Als u geen subwoofer gezruikt, dient u de signalenkaar voor te lien weergeven door c linker en rechter voor-luidspeakers door de "SOUND 1 SPEAKER SET" instelling "1D BASS" via het instelmenu te veranderen in FRONT.
• Gebruik de regeling op de subwoofer zich om het volumeniveau waar van te regelen. U kunt het volumeniveau ook met de afstandsbedicining van dit toestel regelen (zie "INSTELLEN VAN DE WEERGAVENIVEAUS VAN DE LUIDSPREKERS" op bladzijde 45).

Aansluten van netsnoeren

VOLTAGE SELECTOR

Aansluiten van het netsnoer

Steeke de stekker van het netsnoer in het stopcontact.

■VOLTAGE SELECTOR

(Aleen modellen voor Azie en algemene modellen)

De VOLTAGE SELECTOR (voltage keuzeschakelaar) op het Achterpaneel van dit toestel moet worden ingesteld op de netspanning van het door u gebruekte stroomnet VOOR u de stekker in het stopcontact steekt. De geschikte voltages bedragen 110V-120V/220V-240V wisselstroom 50 / 60Hz .

Inschakelen van de stroom

Pas wanner alle aansluitingen gemaakt zich, mag u dit toestel inschakelen.

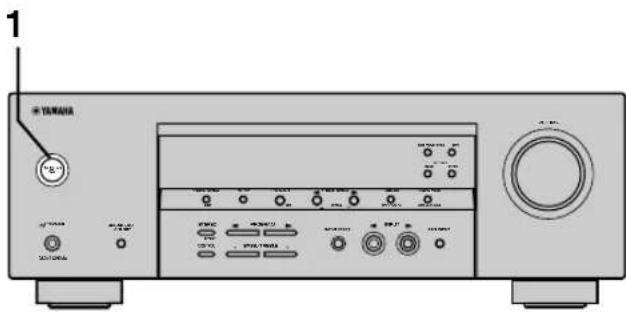

1 Druk op STANDBY/ON (POWER op de afstandsbediening) om dit toestel aan te zetten.

Voorpaneel
of

Afstandsbediening

Het niveau van het hoofdvolume zal op het display op het voorpaneel getoond worden, gevolgd door de naam van het geluidsveldprogramma.

BASIS SYSTEEM-INSTELLINGEN

Via het "BASIC" menu kut u gemakkelijk enkele fundamentele "SOUND" parameters instellen. Als u het toestel precisezer wilt aanpassen aan uw luisteromgeving of uw persoonlijke voorkeuren, kut u de meer gedetailleerde instelleningen via het "SOUND" menu gebruiken, in plaat van het "BASIC" menu (zie bladzijde 40). Als u via het "BASIC" menu instelleningen wijzigt, worden alle "SOUND" menu instelleningen teruggezet op de standardwaarden.

Gebruiken van het basismenu

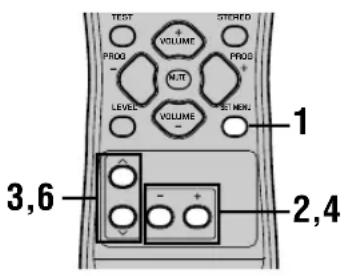

Gebruik de afstandsbediening voor het aanpassen van de instelleningen.

• Druk op SPEAKERS A/B/OFF op het voorpaneel om de voor-luidsprekers die u wilt gebruiken te selecteren.
  Zorg ervoor dat er geen hoofdtelefoon is aangesloten op dit toestel.

1 Druk op SET MENU.

"BASIC MENU" verschijnt op het display op het voorpaneel, zoals op de afbeelding hieronder.

SET MENU

BASIC MENU

Als ericts anders dan "BASIC MENU" op het voorpaneel verschijnt, dient u op SET MENU te drukken tot "BASIC MENU" verschijnt.

2 Druk op - / + om het BASIC instelmenu te openen.

"1 SETUP" verschijnt op het display op het voorpaneel, zoals op de afbeelding hieronder.

3 Druk op / om de instelling die u wilt wijzigen te selecteren.

1 SETUP

Hiermee sunt u deinstallingen voor de luidsprekers en deversterker afstemmen op de ruimte die u gebruikt.Raadpleeg "Instellen van uitgangsnaiveaus aan de hand van uw luidsprekersysteme"op bladzijde 20 voormeer informatie.

2 SP LEVEL

Hiermee kunt u de uitgangsniveauaus van de luidsprekers instellen.

Raadpleeg "SP LEVEL" op bladzijde 20 voor meer informatie.

4 Druk op - / + om de gewenste instelfunctie in te schakelen.

5 Wijzig deinstallingen om uw toestel optimaal af te stemmen op uw luisteromgeving.

6 Druk op / om het instelmenu te verlaten.

Het display op het voorpaneel za als volgt veranderen:

Afsluiten

BASIC

SOUND

INPUT

OPTION

Afsluiten

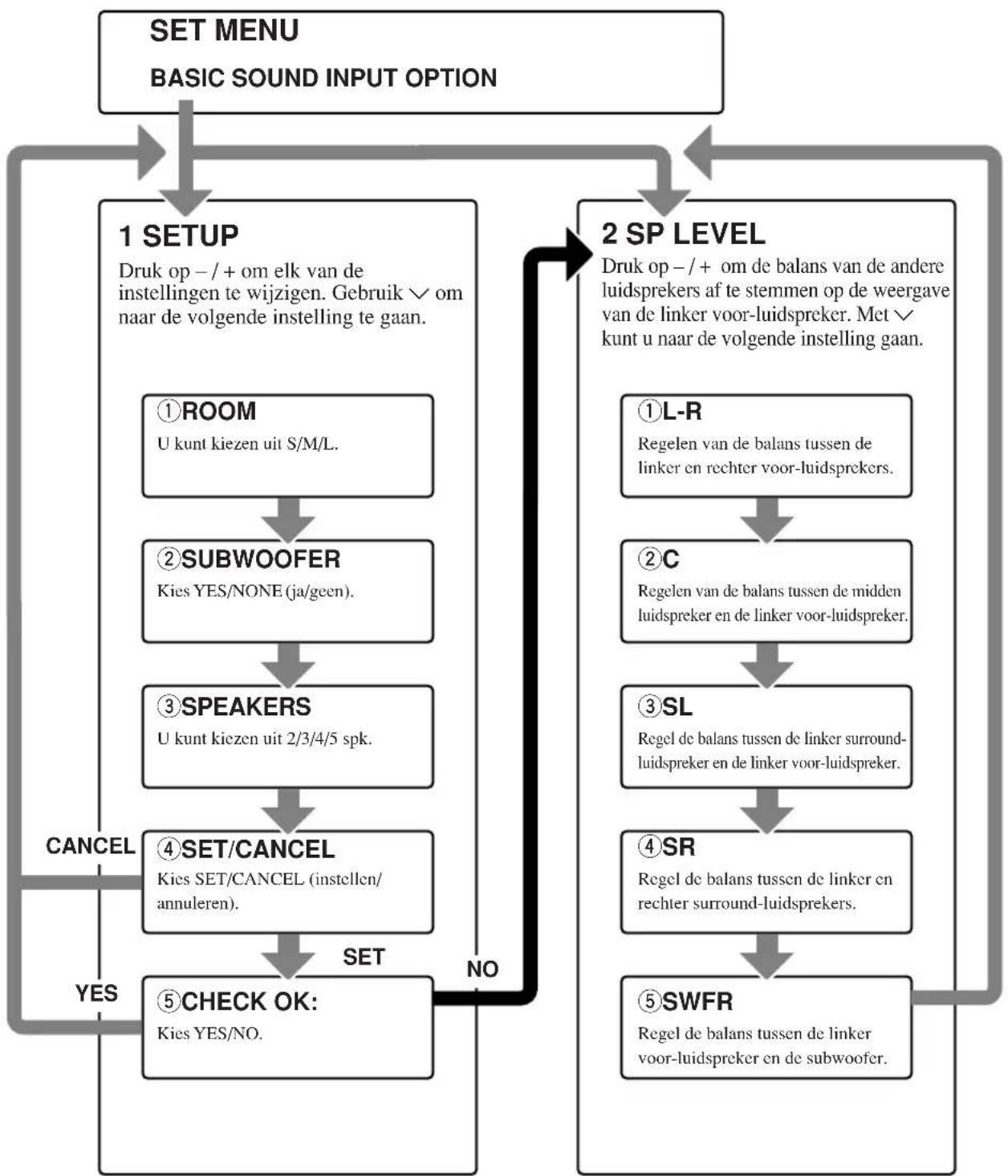

Bedieningsvolgorde van het basismenu

• Nadat u de "1 SETUP" waarden hebft gewijzigd, moet u de uitgangsnaiveaus van uw luidspekers opnieuw instellen via "2 SP LEVEL".
  Zie de blz. 39-44 voor een gedetailleerde uitleg over de "SOUND", "INPUT" en "OPTION" menu's.

Instellen van uitgangniveauaus aan de hand van uw luidsprekersysteme

Volg de onderstaande aanwijzingen om de weergave van de versterker aan te passen aan de afmetingen van de ruimte waar uw installmentie is opgesteld en aan uw luidsprekers. Gebruik / om door de instelleningen 1 t/m 4 te bladeren en- +o om de gekozen instelling te wijzigien.

De fabrieksinstellungen worden aangegeven.

①ROOM

Instel-mogelijkheden: S, M, L
Selecteer de grootte van de ruimte waar uw
luidsprekers staan. Grof gezegd�z de afmetingen
haaruit u kunt kiezen:

[Modellen voor dc VS en Canada]

S:4.8x4.0m,20m

M: 6,3× 5,0m 30m^2

L: 7.9 × 5.8 ~m, 45 ~m^2

[Overige modellen]

S:3,6x2,8m,10m

M:4.8x4.0m,20m²

L: 6,3× 5,0m,30m^2

②SUBWOOFER

Instel-mogelijkheden: YES, NONE Kies YES als u een subwoofer in uw system heeft, of NONE als u geen subwoofer heeft.

③SPEAKERS

Instel-mogelijkheden: 2, 3, 4, 5 (spk)
Selecteer het aantal luidspekers dat aangesloten is in uw configuratie. In dit aantal is uw subwoofer Niet inbegrepen.

Instelling	Display	Luidspreker
2spk	L R	L/R voor
3spk	LCR	L/R voor, midden,
4spk	L R SL SR	L/R voor, L/R surround
5spk	L C R SL SR	L/R voor, midden, L/R surround

④ SET of CANCEL

Kies SET om de wijzigingen die u heeft aangebracht definitief te make. U kurz ook CANCEL kiezen om het SETUP MENU te verlaten zonder de instelleningen van het toestel te wijzigen. Het toestel produeert verwolgens een testtoon via de luidsprekers (zie 5).

⑤ Gebruik de testtoon om het weergaveniveau van de luidsprekers te controleren.

Wanner u SET kiest bij ④ ,zal het "CHECK: TestTone" display gedurende enkele seconden versuschijnen en zal het toestel tweemaal een testtoon latent horen via de luidsprekers, elk op+zijn beurt. Wanner de testtoon begint, verandert het display: "CHECK OK?-- YES".

Wanner de testtoon via alle luidsprekers even hard klinkt kiest u "CHECK OK: YES". Druk op om het SETUP menu te verlaten. Als het volume van de testtoon Niet via alle luidsprekers hetzelfdck klinkt, kurz u met -/ + de aanduiding op het display veranderen in "NO".

Opmerking

• De indicator voor de luidspreker via welke de testtoon op dit moment worden weergegeven, za gaan knipperen op het display op het Voorpaneel.

2 SP LEVEL (Instellen van deuitgangniveauaus van de luidsprekers )

Via dit menu=kunt u het volume van de testtoonuit elk van de andere luidsprekers vergelijkden met dat van de linker voor-luidspreker (of linker surround-luidspreker) zodat uiteindelijk alle luidsprekers even hard klinken. Druk op / om een luidspreker te selecteren en stel de balans in met- ^- / +

Opmerking

• Het toestel zal de testtoon om en om weergeven via de linker voor-(of surround-) luidspreker en de geselecteerde luidspreker. De indicator voor de luidspreker via welke de testtoon op dit moment worden weergegeven, zal gaan knipperen op het display op het Voorpaneel.

L-R

Regelen van de balansussen de linker en rechter voor-luidsprekers.

C

Regelen van de balansussen de midden luidspreker en de linker voor-luidspreker.

SL

Regel de balans:tussen de linker surround-luidspreker en de linker voor-luidspreker.

SR

Regel de balans:tussen de linker en rechter surroundluidsprekers.

SWFR

Regel de balans tussen de linker voor-luidspreker en de subwoofer.

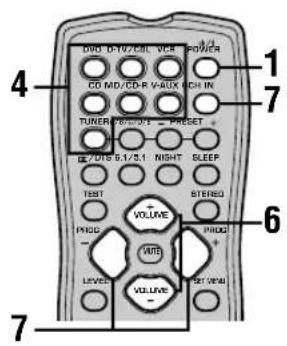

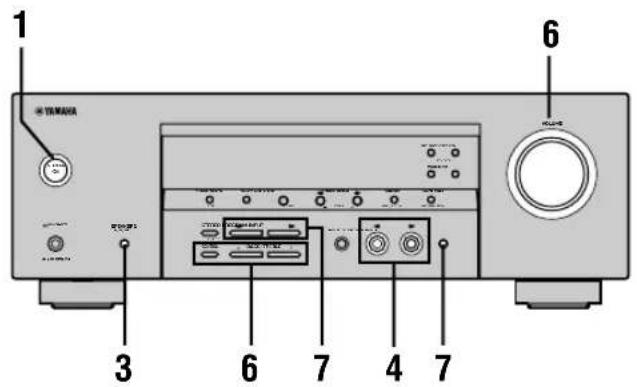

WEERGAVE

1 Druk op STANDBY/ON (POWER op de afstandsbediening) om dit toestel aan te zetten.

Voorpaneel

of

Afstandsbediening

2 Zet de op dit toestel aangesloten video-monitor aan.

3 Druk op SPEAKERS A/B/ OFF op het Voorpaneel om de voor-luidsprekers die u wilt gebruiken te selecteren.

SPEAKERS

A/B/OFF

4 Druk herhaaldelijk op INPUT < / > (een van de ingangskeuzetoetsen op de afstandsbediening) en selecteer de gewenste ingangsbron.

De naam en ingangsfunctie van de geseleterde signaalbron worden een paar seconden lang op het voorpaneel getoond.

Voorpaneel
Afstandsbedlening
Geselecteerde signaalbron
Ingangsfunctie

5 Begin de weergave of stem af op een zender op de bronnapparatuur.

Raadpleeg de handleiding van de betreffende apparatuur.

6 Stel het volume in op het gewenste niveau.

Voorpaneel

of

Afstandsbediening

Indien gewenst=kunt u CONTROL en BASS/ TREBLE- + + gcbruiken. Deze toonregeling geldt alleen voor de weergave via de voor-luidsprekers.

Voorpaneel

Opmerkingen

• Als u de hoge of lage tonen teveel versterkt of verzwakt, is het möglichk dat de toonkwaliteit van de midden- en surroundluidsprekers Niet overeenkomt met die van de linker en rechtter voor-luidsprekers.
• Als u opname-apparatuur heeft aangesloten op de VCR OUT of MD/CD-R OUT aansluitingen en u merkt dat er storing opttreedt of dat het volume te laag is bij weergave van andere componenten, dan要去 proberen dc opname-apparatuur in te schakelen, ook al gebruikt u deze apparatuur op het moment nict.

7 Kies, indien gewenst, een geluidsveldprogramma.

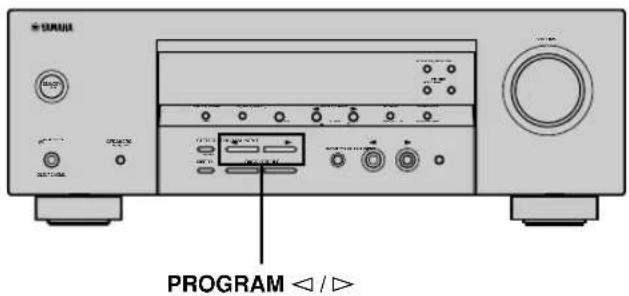

Gebruik PROGRAM < 1 / > (PROG- + + op de afstandsbediening) om een geluidsveldprogramma te selectoren. Zie de bladzijden 27 - 30 voor details omtrent geluidsveldprogramma's.

Voorpaneel Afstandsbediening

■Selecteren van 6CH INPUT

Druk op 6CH INPUT tot "6CH INPUT" verschijnt op het display op het voorpaneel.

Opmerking

• Als "6CH INPUT" worden getoond op het display op het voorpaneel kan er geen andere signaalbron worden weergegeven. Om een andere signaalbron te selecteren dient u eerst op 6CH INPUT te drukken zodat "6CH INPUT" waar van het display op het voorpaneel verdwijnt.

■Afspelen van video op de achtergrond

U kurz videobeelden van een videobron combineren met geluid van een audiobron. Zo kurz u bijvoorbeeldaar klassieke muziek luisteren terwijl u op uw beeldschem kijktaar moogie landschapsopnamen.

Gebruik de ingangskeuzetoetsen om de gewenste videobron te selecteren en kies verrolgens de audiobron.

■Tijdelijk uitschakelen (dempen) van de geluidsweergave

Druk op MUTE op de afstandsbediening.

"MUTE" zal gaan knipperen op het display op het voorpaneel.

Druk nog een keer op MUTE om de geluidsweergave weer te hervatten.

U kunt de geluidsweergave ook weer inschakelen door op VOLUME + / - enz. te drukken.
U kunt instellen hoe ver het volume verlaagd worden (zie bladzijde 44).

■Middernacht-luisterfunctie

In deze luisterfunctie worden gesproken tekst duidelijk weergegeven verwijl geluideffecten zachter klinken zodate u gemakkelijker bij een laag volume, bijvoorbeeld's nachts, kunt luisteren.

Druk op NIGHT op de afstandsbediening.

De NIGHT indicator zar oplichten op hct display op hct voorpaneel. Druk nog eens op NIGHT om terug te keren maar de normale weergave.

• De middernacht-luisterfunctie kan worden gebruikt met elk geluidsveldprogramma.
• De effectivement van de middernacht-luisterfunctie hangt mede af van het ingangssignaal en de instellenen voor de surroundweergave.

■Als u het toestel nicht meer wilt gebruiken

Druk op STANDBY/ON (POWER op de afstandsbediening) om dit toestel in standby te zetten.

Voorpaneel

of

Afstandsbediening

Ingangsfuncties en aanduidingen

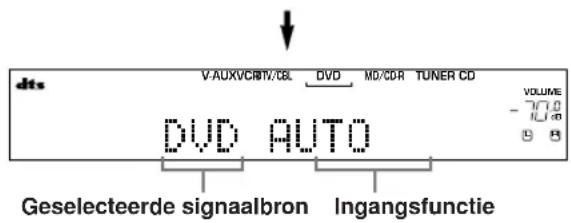

Dit toestel heeft 2 types ingangsaansluitingen. U kunt als volgt bepalen wat voor ingangssignalen u wilt gebruiken.

Druk net zo vaak op INPUT MODE tot de gewenste ingangsfunctie verschijnt op het display op het voorpaneel.

INPUT MODE
Voorpaneel

AUTO Ingangssignalen worden automatisch geselecteerd in deze volgorde:

DTS Alleen DTS geocodeerde digitale signalen zullen worden geselecteerd. Als er geen DTS signalen binnenkomen, za er geen geluid worden weergegeven.

ANALOG Er zullen alleen analoge signalen worden geselecteerd. Als er geen analoge signalen binnenkomen, za er geen geluid worden weergegeven.

• Wonneer het toestel een Dolby Digital of DTS signal detecteert, zal de decoder automatisch overschakelenaar het bijbehorende geluidsveldprogramma.

U kunt zichl bepalen welke ingangsfunctie zar worden ingeschakeld wanneer de stroom worden ingeschakeld (zie bladzijde 43).

Opmerkingen

• Als u een DTS geodeerd CD/LD weergeeft en de ingangsfunctie op AUTO zct:
• Dit toestel zal automatisch overschakelen maar de DTS decoder functie. Het toestel blijft in de DTS functie (en de "dts" indicator kan blijven knipperen) tot maximaal 30 seconden nadat de weergave van het DTS bronmaterialiaal is afgelopen. Om de DTS functie met de hand te annuleren要去 op INPUT MODE drukken en opnieuw AUTO selecteren.
• De DTS decoder functie kan uittvallen wanner u langer dan 30 seconden aan het zoeken of overslaan bent. Om dit te voorkomen dient u op INPUT MODE te drukken en DTS te selecteren.
• Als het digitae uitgangssignaal van de speler op de een of andere manier bewerkt is, is het misschien Niet meer möglich het DTS signaal te decoderen, ook al bestaat cr een digitae verbinding:tussen de speler en dit toestel.

Selecteren van een geluidsveldprogramma

U kunt uw luister-ervaring verbeteren door een geluidsveldprogramma te selecteren. Zie de bladzijden 27 t/m 30 voor details over elk van deze programma's.

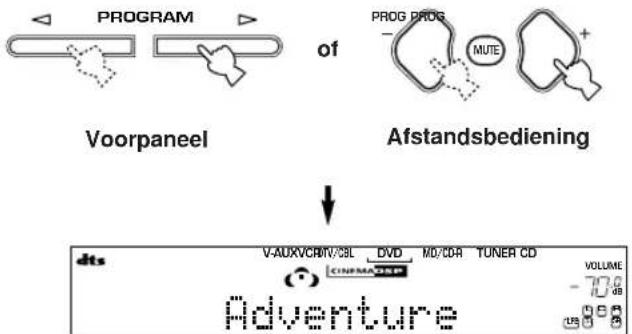

Druk herhaaldelijk op PROGRAM / (PROG- 1 + op de afstandsbediening) om het gewenste programma (inclusief subprogramma's indien beschikkaar) te selecteren.

De naam van het geseleedeprogramma (of subprogramma) verschijnt op het display op het voorpaneel.

• Selecteer het programme dat u zich het best vindt klinken. De namevandeprogramma'svormen slechtseen ruwe richtlijn.

Opmerkingen

• Dit toestel beschicht over 9 DSP programma's en subprogramma's. Welke programma's gebruikt können worden hangt darüber mede af van het formaat van het ingangssignaal waar Niet alle sub-programma's gebruikt kannen worden met alle ingangssignalen.
• U kunt geen digitaal geluidsveldprogramma gebruiken met een signalbron die is aangesloten op de 6CH INPUT aansluitingen van dit toestel of wanner het toestel een digitaal signalaal weergeeft met een hogere bemonsteringsfrequentie dan 48kHz
• De akoestiek van de ruimte waar u en uw systemem zich bevinden heeft ook+zijn weerslag op de weergave van het geluidsveldprogramma. Zorg voor zo min möglichgerefflecteerd geluid om het effect van het programma maximaal te benutten.
• Wonneer u een signaalbron selecteert, za dit toestel automatisch het LAST met die signaalbron gebruekte geluidsveldprogramma instellen.
• Wonneer u dit toestel uitschakelt (standby), worden de op dat moment ingeschakelde signaalbron en het gebruekte geluidsveldprogramma automatisch opgeslagen in het geheugen, zodate deze automatisch kuren worden ingesteld wonneer de volgende keer de stroomeer ingeschakeld worden.
• Als er een Dolby Digital of DTS signaal binnenkomt en de ingangsfunctie op AUTO staat, za het geluidsveldprogramma (nr. 7-9) automatisch maar het geschikte decodeerprogramma overschakelen.
• Wanner het toestel een mono signaal weergeeft met PRO LOGIC of PRO LOGIC/Enhanced, of PRO LOGIC II Movie, zal geen geluid worden geproducederd via de voor-en surround-luidsprekers. Het geluid worden alleen weergegeven via de midden-luidspreker. (Als "1A CENTER" via het instelmenu op NON (geen) is gezet, zal het middenkanaal worden weergegeven via de voor-luidsprekers.)

■Selecteren van PRO LOGIC of PRO LOGIC II

U kunt 2-kanaals bronnen beluisteren via vijf gescheiden kanalen door PRO LOGIC of PRO LOGIC II te selecteren onder programma nr. 9.

1 Selecteer een 2-kanaals bronsignaal en begin de weergave op de broncomponent.

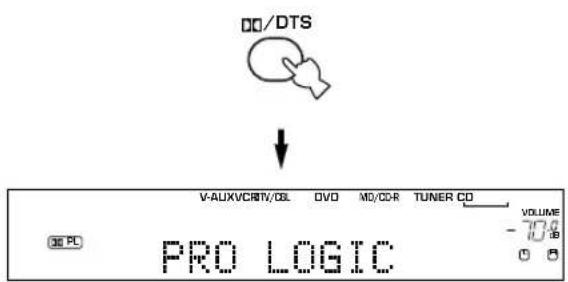

2 Druk op DDS.

Met elke druk op DDS zal het display als volgt veranderen:

PRO LOGIC PRO LOGIC Enhanced PRO LOGIC II Movie PRO LOGIC II Music PRO LOGIC\~...

• U kunt PRO LOGIC, PRO LOGIC Enhanced, PRO LOGIC II Movie en PRO LOGIC II Music selecteren door herhaaldelijk op PROGRAM < / > op het voorpaneel te drukken.

Weergave van Dolby Digital EX of DTS ES material

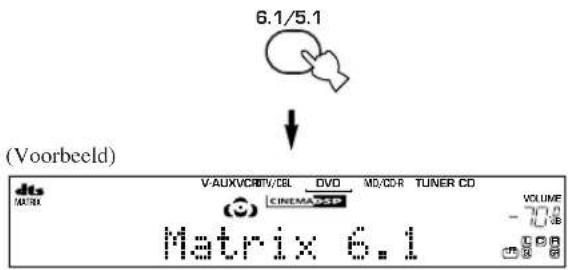

Druk op 6.1/5.1 om de Dolby Digital + Matrix 6.1 of DTS + Matrix 6.1 decoder in te schakelen.

Het display verandert in de volgorde AUTO Matrix 6.1 OFF met elke druk op 6.1/5.1.

AUTO: Schakelt automatisch tessen Dolby Digital + Matrix 6.1 en DTS + Matrix 6.1 aan de hand van het signaal. De virtuele surround achterluidspreker werkt nicht bij 5.1 kanaals signalen.

Matrix 6.1: Produceert 6 kanaals weergave van het ingangssignaal met behulp van de Matrix 6.1 decoder. De virtuele surround ache terluidspreker kan worden gebruikt bij weergave van een 5.1 kanaals ingangssignaal.

OFF: De virtuele surround aller-luidspreker werkt nicht bij dezeinstelling.

Opmerkingen

• Sommige discs met 6,1 kanaals materiaaal zijn nicht voorzien van een signaal (vlag) die automatisch door dit toestel herkend kan worden. Selecteer "Matrix 6.1" bij dergelijkde discs met 6,1 kanaals materiaal.
• 6,1 kanaals weergave is Niet möglichk, ook Niet wanner 6.1/5.1 worden ingedrukt, in dc volgende geallen:
• Wanner de geluideffecten zijn uitgeschakeld.
  Wannccr dc op 6CH INPUT aangesloten signalbron wordt weergegeven.
  Wannecr er cen Dolby Digital KARAOKE signaalbron wordt weergegeven.
  Wanner er een hoofdtelefoon is aangesloten op de PHONES aansluiting.
• De ingangsfunctie keert waar'erug maar AUTO wonneer u het toostel UIT zet.

■Virtual CINEMA DSP

Via Virtual CINEMA DSP kunt u profiteren van alle geluidsveldprogramma's zonder surround-luidsprekers. Er worden virtuele liquidsprekers gesimuleerd om een natuurlijk geluidsveld te reproduceren.

U kunt maar virtuele CINEMA DSP weergave luisteren door "1C SURROUND LR" via het instelmenu op NON (geen) te zetten. Er worden dan automatisch overgeschakeld maar Virtual CINEMA DSP.

Opmerking

• In de volgende gezallen zal Virtual CINEMA DSP nicht in werkung treden, ook al staat 1C SURROUND LR op "NON" (zie bladzijde 41):

Wannecer het programme 5ch Stereo, DOLBY DIGITAL, Pro Logic, Pro Logic II of DTS program is geselecteerd.
- Wanner het geluideffect isuitgeschakeld.
- Wanner 6CH INPUT is geselecteerd als sigmaalbron.
- Wanner er een digitaal signal met een hogere bemonsteringsfrequentie dan 48kHz binnenkomt.
- Wanner de testtoon worden gebruikt.
- Wanner er een hoofdtelefoon is aangesloten.

■Luisteren met een hoofdtelefoon (SILENT CINEMA)

De SILENT CINEMA functie stelt u in staat maar multikanaals materiaal of filmsoundtracks, inclusief Dolby Digital en DTS surroundmaterial, te luisteren met een normale hoofdtelefoon. SILENT CINEMA worden automatisch ingeschakeld wanner u een hoofdtelefoon aansluit op de PHONES aansluiting en u luistert met de CINEMA DSP of HiFi DSP geluidsveldprogramma's. De "SILENT CINEMA" indicator zal oplichten op het display op het voorpaneel. (Als de geluidsveldprogramma'suit staan, luistert u gewoonaar stereoweergave.)

Opmerkingen

• Deze functie werkkt nicht wanner u de 6CH INPUT aansluitingen als signaalbron hecf geselectcerd of wannccr het toestel een digitaal signaal met een hogere bemonsteringsfrecquentic dan 48kHz weergcfcft.
• Het LFE kanaal zar worden gemengd en worden weergegeven via de hoofdtelefoon.

■Normale stereo-weergave

Druk op STEREO om de geluideffecten uit te schakelen voor normale stereo-weergave.

Druk nog eens op STEREO om de geluideffecten weer in te schakelen.

Voorpaneel

of

Afstandsbediening

STEREO

Opmerkingen

• Als u de geluideffecten uitschakelt, zal er geen geluid worden gereprodueer via de midden-luidspreker of surround-luidsprekers.
• Als u de geluidseffecten uitschakelt verwijl het toestel het geluid van een Dolby Digital of DTS signal reproveert, za het dynamisch bereik van het signal automatisch worden gecomprimeerd en za het toestel de signalen voor de midden-en surroundkanalen(APienen en weergeven via de Voor-luidsprekers.
• Het is möglichk dat het volume enorm vermindert wanner u de geluidseffecten uitzet of wanner u "SOUND 4 D. RANGE (dynamisch bereik)" via het instelmenu op MIN zet. Schakel in voorkomende gevallen de geluidseffecten weer in.

中

• Bij stereo weergave(Int) u informatie zoals het type, formaat en de bemonsteringsfrequencie van het ingangssignaal ontvangen van de op het toestel aangesloten component op het display latent tonen.

(Terwijl er een signalaal worden weergegeven)

1 Druk op / om de gegevens voor het ingangssignaal te latent zien.

(Format): Op het display worden het formaat van het signala aangegeven. Wanner het toestel geen digitaal signalaal herkent, worden er automatisch overgeschakeld waar analogog.

in: Op het display wordt het aantal kanalen in het ingangssignaal aangegeven en wel als volgt: Een multikanaals signaal met 3 voorkanalen, 2 surroundkanalen en een LFE kanaal, worden aangegeven als "3/2/LFE".

fs: Op het display wordt de bemonsteringsfrequentie aangegeven. Wanner het toestel dc bemonsteringsfrequentie zich kan bepalen,verschijnt "Unknown" (Onbekend) op het display.

rate: Ook de bitsnelheid worden op het display aangegeven. Wanner het toestel de bitsnelheid Niet kan bepalen,verschijnt "Unknown" (Onbekend) op het display.

flg: Dit staat voor "flag" - gegevens die in het DTS of Dolby Digital signalaal worden meegecodeerd waardoor dit toestel automatisch maar de goede decoder voor weergave van het signalaal kan overschakelen.

Uitleg geluidsvelden

Onder een geluidsveld verstaan we de "karakteristieke werkkaatsing van geluidsgolven in een bepaalde ruimte". In concertzalen en andereuitvoeringsruimtes konnen we werkkaatsingen en nagalm van de geluiden die door de artiest(en) worden geproduced, samen met de directe geluiden zich horen. De variaties in deze werkkaatsingen en nagalm:tussen de diverse uitvoeringsruimtes vormen de karakteristieke en herkenbare geluidskwaliteit van elke ruimte.

YAMAHA heeft zijn technici over de hele wereld uitgestuurd om de geluidweerkaatsingen in beroemde concertzalen enuitvoeringsruimtes te meten en gedetailleerde informatatie over de geluidsvelden te verzamelen, zoals de richting, de sterkte, het bereik en de vertraging van deze weerkaatsingen. Vervolgens hebben we deze enorme hoeveelheid informatie opgeslagen in de ROM chips van dit toestel.

■ Recreeren van een geluidsveld

Het recreeren van het geluidsveld van een concertzaal of opera vereist dat de virtuele geluidsbronnen precies gelokaliseerd kennen worden in uw luisterruimte. Het traditionele stereosystem, met slechts twee luidsprekers, kan geen realistisch geluidsveld recreeren. YAMAHA's DSP hecft minstens drie effect-luidsprekers nodig om geluideffecten te kennen recreeren op basis van de gemeten geluidsveldgegevens. De processor regelt de sterkte en de vertraging van de signalen die worden weergegeven via de drie efect-luidsprekers om de virtuele geluidsbronnen in een volle cirkel rond de luisteraar te kennenplaatsen.

HiFi DSP geluidsveldprogramma's

De volgende lijst geeft u een korte omschrijving van de door elk van de geluidsveldprogramma's geproduceerde geluidsvelden. Vergeet Niet dat de meeste hiervan zeer accurate nabootsingen zichn van母公司 akostische omgevingen.

Nr.	Programma	Kenmerken
1	CONCERT HALL	Een grote Ronde concertzaal met een rijk surround effect. Duidelijkke weerkaatsingenuit allerichtingen benadrukken de verlenging van de weergegeven geluiden. Het geluidsveld besteht een rijke weergave en uw virtuèle zitplaats is ongeveer in het midden, zich bij het podium.
2	JAZZ CLUB	Dit is het geluidsveldrecht voor het podium in “The Bottom Line”, een beroemde jazzclub in New York met ruimte voor maximaal 300 toeschouwers. De weidse opstelling van de stoen links enrechtz zorgt voor een realistische en levendige weergave.
3	ROCK CONCERT	Dit is het ideale geluidsveldprogramma voor levendige, dynamische rockmuziek. Dc gegevensvoor dit programme zijn verkreten in de meest populaire rockclub in LA. De virtuèle zitplaats van de luisteraar bevindt zich产品质量 van het midden in de zaal.
4	ENTERTAINMENT/Disco	Dit geluidsveldprogramma simuleert de akoestische omgeving van een drukke disco in het hartvan een grote stad. Het geluid is massief en zeer geconcentreerd. De weergave worden ook gekarakteriseerd door een hoog energetisch gehalte en een ervaring van “directheid”.
	ENTERTAINMENT/5ch Stereo	Gebruik dit programma om de luisterplek zo groot möglich te makeen. Dit geluidsveld is geschiktvoor weitergrondmuziek bij feestjes.

CINEMA DSP

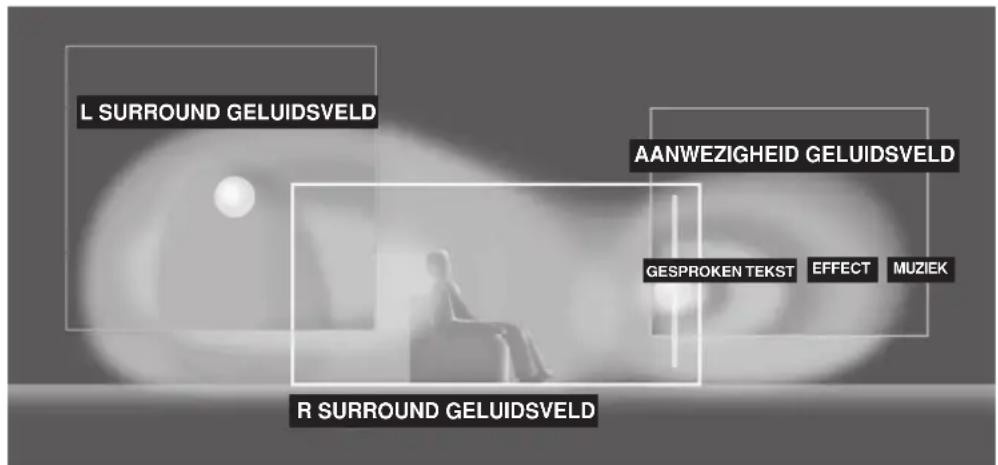

Het geluidsontwerp van de CINEMA DSP geluidsveldprogramma's

Filmmakersplaatsen de gesproken tekst doorgaans direct op het scherm, de effect-geluiden een beetje verder waarachter, de muziek nog verder acheer het scherm en de omgevingsgeluiden overal rond de kijker. Al deze geluiden要去en naturuiijk synchroon blijven lopen met de beelden op het scherm.

CINEMA DSP is een verbeterde versie van YAMAHA DSP, special ontworpen voor soundtracks van films. CINEMA DSP integreert de DTS, Dolby Digital en Dolby Pro Logic surround sound technologie met de YAMAHA DSP geluidsveldprogramma's om het surround geluidsveld samen te stellen. Hierdoor worden de meest complete

filmgeluidsweergave bij u thus gebracht. In de CINEMA DSP geluidsveldprogramma's wordt YAMAHA's exclusive DSP geluidsbewerking toegevoegd aan de linker en rechter voorkanalen en het middenkanaal, zodat de luisteraar kan genieten van realistische gesproken tekst, diepte in de geluidsweergave, soepele overgangenussen geluidsbronnen en een surround geluidsveld dat zich verder dan het scherm zichl lijkt uit te strekken.

Wanner het toestel een DTS of Dolby Digital signal herkent, za de CINEMA DSP geluidsveldprocessor automatisch het meest geschikte geluidsveldprogramma voor dat signal selecteren.

Naast DSP is dit toestel uitergerust met diverse zeer accurate decoders: een Dolby Pro Logic decoder voor Dolby Surround materiaal, een Dolby Pro Logic II decoder voor Dolby Surround en 2 kanaals materiaal, een Dolby Digital/ DTS decoder voor multikanaals materiaal en een Dolby Digital + Matrix 6.1 of DTS + Matrix 6.1 decoder die een surround achterkanaal konnen toevoegen (het surround achterkanaal worden geproduerd via een virtuèle surround achter-luidspreker). U kunt het CINEMA DSP geluidsveldprogramma dat u selecteert afstemmen op deze decoders en het weergegeven signaal.

De volgende lijst geeft u een korte omschrijving van de door elk van de geluidsveldprogramma's geproduerde geluidsvelden. Vergeetiet dat de meeste hiervan zeer accurate nabootsingen zichn van母公司 akoestische omgevingen. Selecteer het geluidsveldprogramma dat u het best vindt klinken, ongeacht de naam en de omschrijving die u hieronder aantreft.

Voor audio-video bronnen: nr. 4 t/m 6

Nr.	Programma	Kenmerken
4	ENTERTAINMENT/ Game	Dit programme geeft diepte en ruimte aan het geluid bij videospelletjes.
5	MUSIC VIDEO	Dit programme zorgt voor een enthousiaste atmosefer en geeft u het gevoel alsof u lijelijk aanwezig bent bij een=echt jazz- of rockconcert.
6	TV THEATER/ Mono Movie	Dit programme is bedoeld voor de weergave van mono videomateriaal (bijvoorbeeldoudere films). Het programme reproduccert dc optimum nagalm om het geluid diepte tc Geven terwijl er alleen gebruik gemaakt worden van een aanwezigheid geluidsveld voor.
	TV THEATER/Variety/ Sports	Alhoewel het geluidsveld midden-voor relatief smal is, geeft het surround geluidsveld het effect van een groe concertzaal. Dit programme is bij uitstek geschikt voor TV programme's zoals/Newuys, amusements- en muziekprogramma's of sportuitzendeningen.

Voor films

Nr.	Programma		Kenmerken
7	MOVIE THEATER 1	Spectacle	Dit programma reprodueert het extreem brede geluidsveld van een 70 mm bioscoop. Het geeft het brongeluid tot in detail waar zDat de video en de geluidsvelden zeer realistisch overkomen. Dit programme is ideaal voor alle soorten Dolby Surround, Dolby Digital of DTS videobronnen (vooral grootschalige films).
		Sci-Fi	Dit programme reproduceert zeer duidelijk de gesproken tekst en de geluidseffecten van de{nieuwste science fiction films resulterend in een brede en omhullende cinematografische ruimte zoals die worden vormgegeven op de soundtracks. U kunt van uw science fiction films genieten in een virtuèle ruimte die mogelijk gemaakt worden door de meest geavanceerde technieken belichaamd in het weergegeven Dolby Surround, Dolby Digital en DTS materiaal.
8	MOVIE THEATER 2	Adventure	Dit programme is ideaal voor de precieze weergave van de geluidsopbouw van de{nieuwste 70 mm films en films met multikanaals soundtracks. Het geluidsveld worden zo zich可能导致 bij dat van de nieuwste bioscopen gehonden zDat de natrilling van het geluidsveld zich zoveel möglich beperkt worden.
		General	Dit programme is bedoeld voor de weergave van 70 mm en films met multikanaals soundtracks en worden gekarakteriseerd door een zacht en omhullend geluidsveld. De aanwezigheid van het geluidsveld is relatief smal. Het spreidt zich ruimtelijk uit rond en in de richting van het scherm, waardoor het echo-effect van gesproken tekst beperkt worden zonder aan duidelijkheid in te booten.
9	Straight Decode		De ingebouwde decoder zorgt voor een exacte weergave van de van de signaalbron ontvangen signalen en geluidseffecten.In dit programme worden geen DSP effecten toegepast.
	Enhanced Mode		Dit programme simuleert de meervoudige surround-luidspreker systemen van 35 mm bioscopen. De Dolby Pro Logic, Dolby Digital of DTS decoding en de digitale geluidsveld-bewerking zorgen voor exacte weergave van effecten zonder de oriëntatie van het oorspronkelijke geluid aan te tasten.De surround-effecten die in dit geluidsveld geproducederd worden omhullen de kijker op naturellijke wijze van achefteren, links en rechts enaar het scherm toc.

Straight Decode (Rechtstreeks decoderen)

Dit toestel is uitgerust met diverse zerer precieze decoders;

• Dolby Digital/DTS decoder voor multikanaals weergave van het oorspronkelijke signal
• Dolby Pro Logic/Pro Logic II decoder voor multikanaals weergave van 2-kanaals bronnen

Kies een van deze Straight Decode functies in Programma 9 (behalve het subprogramma "Enhanced") voor weergave van het oorspronkelijke signalaal zonder toegevoegde geluidseffecten. In dit geval zullen er geen DSP effecten worden toegevoegd en zal de DSP indicator uit gaan.

Opmerking

• Bij weergave van een mono signaal via het CINEMA DSP programme, za het bronsignaal maar het middenkanaal worden gedirigeerd en zullen de voor- en surround-luidsprekers gebruikt worden voor geluidseffecten.

GeluidsveIdefecten

De 6-kanaals soundtracks van 70~mm films zorgen voor een preciezeplaatsing van het geluidsveld en een rijke, diepe geluidsweergave, zicher gebruik te makeen van matrix-bewerkingen. De MOVIE THEATER programma's van dit toestel bieden u bezelfde geluidskwaliteit enplaatsing als bij 6-kanaals soundtracks. De ingebouwde Dolby Digital of DTS decoder brengt weergave van professionele kwaliteit, bedoeld voor de bioscoop, bij uuis. Met een MOVIE THEATER programma van dit toestel kut u een dynamische weergave verkrijgen zodate u zich in uw eigen huiskamer in een geweldig theater kut wanen, dankzij de Dolby Digital of DTS technologie.

■Dolby Digital/DTS + DSP geluidsveldefect

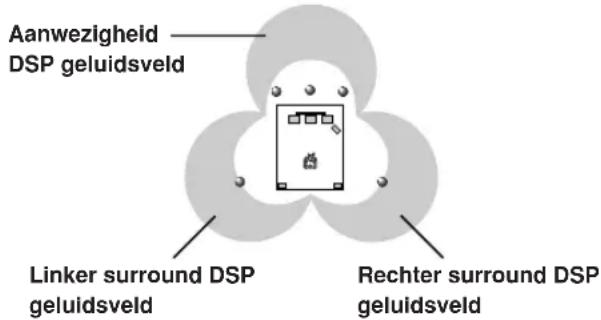

Deze programma's make gebruik van YAMAHA's drievoudig-veld DSP verwerking voor elk van de Dolby Digital of DTS signalen voor de voor, linker surround en rechtter surround-kanalen. Deze bewerking stelt dit toestel in staat het immense geluidsveld en de surround ervaring van een Dolby Digital of DTS bioscoop te reproduceren zichonder de duidelijke scheiding van alle kanalen op te gezven.

■Dolby Digital/DTS + Matrix 6.1 + DSP geluidsveldefect

Deze programma's zorgen voor de maximale gewaarwording van ruimtelijke surround effecten met een extra surround hinter-DSP geluidsveld door middel van een virtuele surroundchter-luidspreker.

■Dolby Pro Logic + DSP geluidsveldefect

De meeste films zijn voorzien van 4-kanaals (links, midden, rechts en surround) weergave door middel van Dolby Surround matrix verwerking van de gegevens dieijken opgeslagen in de linker en rechtter audiosporen. Deze signalen worden verwerkt door de Dolby Pro Logic decoder. De MOVIE THEATER programma's zijn ontworpen om de ruimtelijkheid en de delicate nuances van het geluid die verloren können gaan door het coderen en decoderen te herstellen.

■Dolby Pro Logic II

Dolby Pro Logic II decodeert Dolby Surround materiaal en produeert 5 geschienen kanalen met het volle frequenteibercik (3 kanalen voor en 2 kanalen surround). Beide bieden 2 instelleningen: MOVIE voor weergave van films en MUSIC voor 2 kanaals muzzlek.

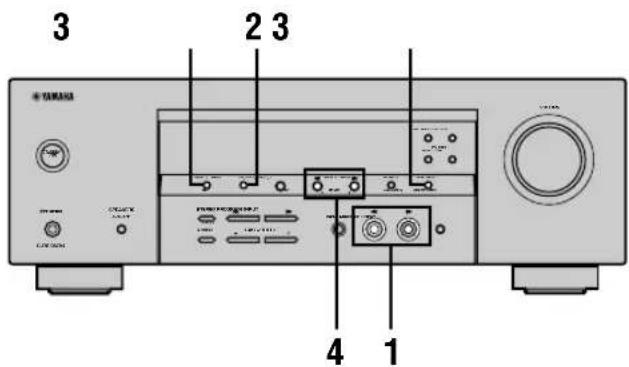

TUNER

Er zijn 2 manieren waarop u op een zender kunt afstemmen: automatisch of met de hand. Automatisch afstemmen is handig wanner de ontvangst goed is en u geen storing ondvindt.

Automatisch afstemmen

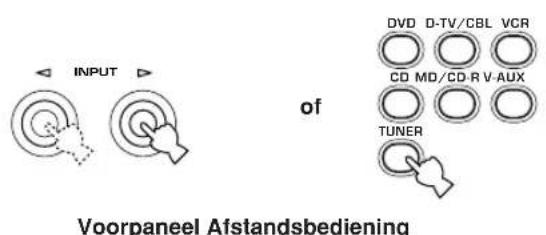

1 Druk op INPUT / (TUNER op de afstandsbediening) en selecteer de TUNER als signaalbron.

2 Druk op FM/AM en kies de gewenste band.
Op het display op het voorpaneel verschijnt "FM "AM".

3 Druk op TUNING MODE (AUTO/MAN'L MONO) zodate de "AUTO" indicator op het display op het voorpaneel verschijnt.

AUTO Licht op

Als een dubbele punt (: ) verschijnt op het display, is afstemmen Niet möglich. U kunt deze uitschakelen door op PRESET/TUNING (EDIT) te dokken.

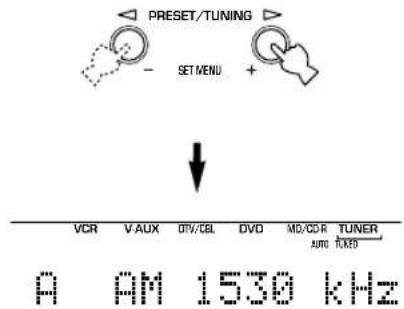

4 Druke een keer op PRESET/TUNING / om het automatisch afstemmen te latent beginnen.

Druk op om hogere frequencies af te zoeken, of op voor lagere frequencies.

Wanner u afgestemd heeft op een zender, zal de "TUNED" indicator oplichten en zal de frequencie van deze zender op het display op het voorpaneel getoond worden.

■Handmatig afstemmen

Als het signaal van de gewenste zender te zwak is om automatisch op af te stemmen, stemt u er met de hand op af.

1 Selecteer de TUNER en de band opdezelfdemanier als bij de stappen 1 en 2 hierboven bij "Automatisch afstemmen" beschreiben.

2 Druk op TUNING MODE (AUTO/MAN'L MONO) zodate "AUTO" indicator op het display dooft.

AUTO

Doof

Als een dubbele punt (: ) verschijnt,(Intukt u deze uitschakclen door op PRESET/TUNING (EDIT) te drukken.

3 Druk op PRESET/TUNING < / > om handmatig af te stemmen op de gewenste zender.

Houd de toets ingedrukt om de frequencies sneller te doorlopen.

Opmerking

• Als umet de hand afstem op een FM zender, za de ontvangst automatisch worden omgeschakeldaar mono om optimaal gebruik te maken van de kwaliteit van het ontvangen signaal.

Voorprogrammeren van zenders

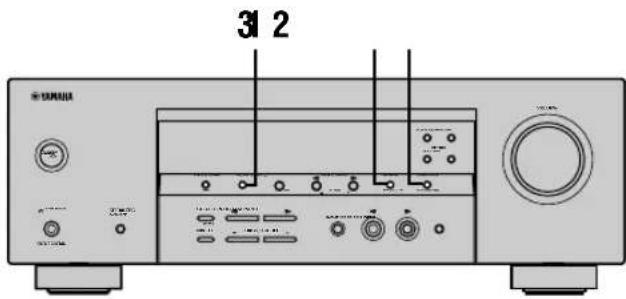

Automatisch voorprogrammeren van FM zenders

U kunt met de automatische voorprogrammeringsfunctie FM zenders op latent slaan in het geheugen. Het toestel zal automatisch gaan afstemmen op FM zenders met sterke signalen en za maximaal de eerste 40 (8 zenders in 5 groepen, A1 t/m E8) dergelijke zenders opslaan in het geheugen. Zo kunt u via het voorkeuzenummer gemakkelijk afstemmen op de gewenste zender.

1 Druk op FM/AM en selecteer de FM band.

2 Druk op TUNING MODE (AUTO/MAN'L MONO) zodate de "AUTO"indicator oplicht op het display op het voorpaneel.

TUNING MODE

AUTO

Licht op

3 Houd MEMORY (MAN'L/AUTO FM) tenminste 3 seconden ingedrukt.

Het voorkeuzenummer en de "MEMORY" en "AUTO" indicators gaan knipperen. Na ongeveer 5 seconden za het automatisch Voorprogrammeren beginnen vanaf de huidige freiunte hier hogere frequencies.

Als het automatisch voorprogrammeren is afgelopen, za het display op het voorpaneel de freiagentie van de LAST voorgeprogrammeerde zender latent zien.

Opmerkingen

• De gegevens voor een bepaalde voorkeuzezender zullen worden verrangen wanner u onder het bijbehorende voorkeuzenummer een andere zender opslaat.
• Als het eenantal ontvangen zenders Niet genoeg is om tot voorkeuzenummer 40 (E8) te komen, zal het zoeken automatisch stoppen wannecr alle frequentries zich afgezocht.
• Bij gelebruik van deze functie worden alleen FM zenders die sterk genoeg zijn automatisch opgeslagen. Als de zender die u wilt voorprogrammeren Niet sterk genoeg is, dient u hierop handmatig, dus in mono, op af te stemmen en deze verwolgens handmatig voor te programmeren via de procedure onder het kopje "Handmatig voorprogrammeren van zenders" op bladzijde 33.

Mogelijkheden automatisch voorprogrammeren

U kunt instellen vanaf welk voorkeuzenummer het toestel FM zenders zar opslaan en/of beginnen met zoeken in lagere frequencies.

Nadat u bij stap 3 op MEMORY—heeft gedrukt:

1 Druk op A/B/C/D/E en dan op PRESET/TUNING / 1om het voorkeuzenummer te selecteren waaronder deeerst gezonden zender zal worden opgeslagen. Het automatisch voorprogrammeren stopt wannecr voorkeuzenummer E8 bereikt is.
2 Druk op PRESET/TUNING (EDIT) om de dubbele punt te latent verdwijnen (:) en druk dan op PRESET/TUNING om te zoeken in lagere frequencies.

Geheugen back-up

De geheugen back-up schakeling voorkomt dat de opgeslagen gegevens verloren gaan wanner het toestel uit (standby) staat, wanner de stekker uit het stopcontact is, of wanner de stroomvoorziening tijdelijk wordt onderbroken door een stroomstoring. Wanner echter de stroomvoorziening langer dan een week onderbroken worden, zullen de Voorkeuzegers gewist worden. In een dergelijk geval zult u de zenders opnieuw op een van de aangegeven manieren要去en opslaan.

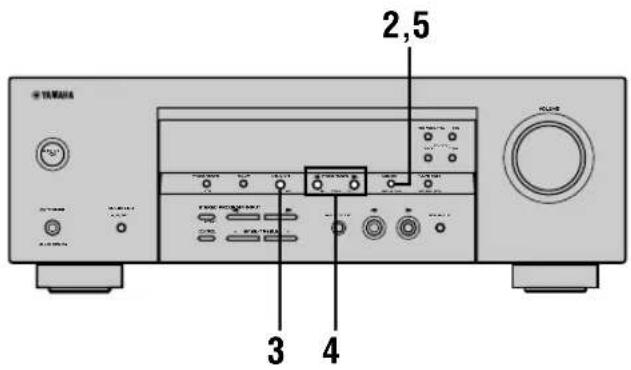

■Handmatig voorprogrammeren van zenders

Dit toestel kan maximaal 40 zenders (8 zenders in 5 groepen) opslaan, ook met de hand.

Zie bladzijde 31 voor hoc u moet afstemmen.

Wanner er is afgestemd op een zender za de bijbehorende freqente op het display getoond worden.

2 Druk op MEMORY (MAN'L/AUTO FM).

De "MEMORY" indicator blijft ongeveer 5 seconden knipperen.

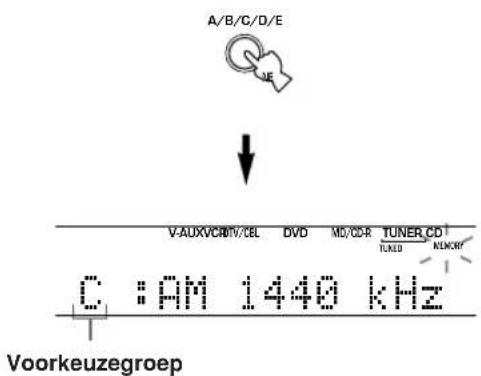

3 Druk herhaaldelijk op A/B/C/D/E en kies een voorkeuzegroep (A t/m E) verwijl de "MEMORY" indicator knippert.

De letter voor deze groep worden getoond; controller of de dubbele punt (:) op het display verschijnt.

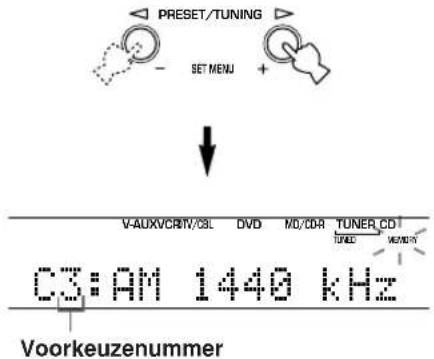

4 Druk op PRESET/TUNING en selecteer een voorkeuzenummer (1 t/m 8) verwijl de "MEMORY" indicator nog knippert.

Druk op om een hoger voorkeuzenummer te kiezen.
Druk op om een lager voorkeuzenummer te kiezen.

5 Druk op MEMORY (MAN'L/AUTO FM) op het voorpaneel verwijl de "MEMORY"indicator nog knippert.

De band en frequentie van de zender verschijnen op het display op het Voorpaneel, samen met de voorkeuzegroep en het voorkeuzenummer dat u gekozen heeft.

Laat zien dat deze zender is opgeslagen onder C3.

6 Herhaal de stappen 1 t/m 5 om andere zenders op te slaan.

Opmerkingen

• De gegevens voor een bepaalde voorkeuzezender zullen worden verrangen wanneer u onder het bijbehorende voorkeuzenummer een nieuwe zender opslaat.
• De ontvangstmethode (stereo of mono) worden met de frequentie van de zender opgeslagen.

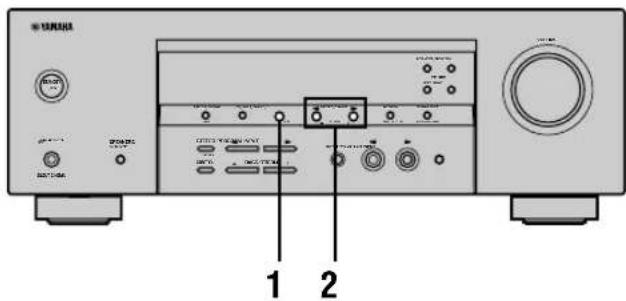

Selecteren van voorkeuzenders

U kunt op de gewenste zender afstemmen door eenvoudigweg het voorkeuzenummer waaronder die zender is opgeslagen te selecteren.

1 Druk op A/B/C/D/E (A/B/C/D/E op de afstandsbediening) en kies de voorkeuzegroep.

De letter voor deze groep worden getoond op het display en verandert als u op A/B/C/D/E drukt.

Voorpaneel

Afstandsbedlening

2 Druk op PRESET/TUNING /D (PRESET ^- + op de afstandsbediening) en selecteer het voorkeuzenummer (1 t/m 8).

De voorkeuzegroep en het voorkeuzenummer verzchijnen op het display, samen met de radioband en dc frequencie, en dc "TUNED" indicator zal oplichten.

Voorpaneel

Afstandsbediening

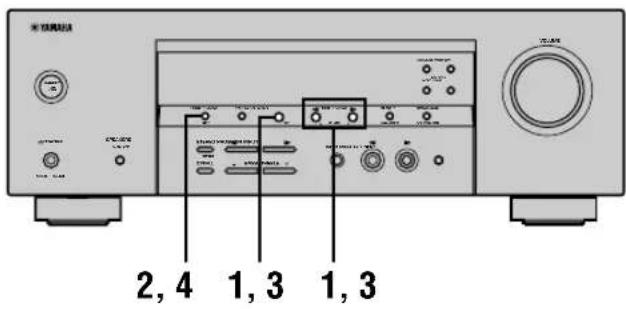

■Verwissen van voorkeuzegers

U knot twee voorkeuzegers vanplaats latent wisselen. In het voorbeeld hieronder ziet u hoe u voorkeuzeder "E1" vanplaats knot latent wisselen met voorkeuzeder "A5".

1 Stem af op voorkeuzender "E1" met de A/B/C/D/E en PRESET/TUNING Zie "Selecteren van voorkeuzegers" links.

2 Houd PRESET/TUNING (EDIT) tenminste 3 seconden ingedrukt.

De aanduiding "E1" en de "MEMORY" indicator gaan knipperen op het display.

3 Stem af op voorkeuzender "A5" met de A/B/C/D/E en PRESET/TUNING < / > toetsen.

De aanduiding "A5" en de "MEMORY" indicator gaan knipperen op het display.

4 Druk nogiens op PRESET/TUNING (EDIT).

De zenders die zich opgeslagen onder de twee voorkeuzenummers worden verwisseld.  Laat zien dat het omwisselen van de zenders waar is.

ONTVANGEN VAN RDS ZENDERS

Het Radio Data System (RDS) is een data-transmissie system dat door FM zenders in een groot aantal landen worden ondersteund. RDS geevens bevatten diverse soorten informatie, PS (Programma Service naam), PTY (Programma Type), RT (Radio Tekst), CT (Klok Tijd), EON (Verbeterd Ander Netwerk) enz.

Beschrijving RDS gegevens

Dit toestel kan PS, PTY, RT, CT en EON gegevens verwerken wanner er RDS uitzendingen worden ontvangen.

■PS (Programma Service naam):

De naam van de ontvangen RDS zender worden getoond.

■PTY (Programmatype):

Het toestel onsdescheidt 15programmatypes voor RDS zenders.

NEWS	Nieuws
AFFAIRS	Actualiteiten
INFO	Algemene informatatie
SPORT	Sports
EDUCATE	Onderwijs
DRAMA	Theater
CULTURE	Cultuur
SCIENCE	Wetenschap
VARIED	Licht amusement
POP M	Pop
ROCK M	Rock
M.O.R. M	Middle-of-the-road muzick (easy-listening)
LIGHT M	Licht klassick
CLASSICS	Klassick
OTHER M	Andere muziek

RT (Radiotekt):

Informatie over hetprogramma (zoals de titel van het liedje, de naam van de artiest enz.) dat via de RDS zender wordt ontvangen zaop het display worden getoond tot een maximum van 64 alfanumerieke tekens,inclusief de umlaut. Als er andere tekens worden gebruikt in de RT gegevens,zullen deze worden getoond als onderstrepingen.

CT (Klok-tijd):

De tijd op dit moment worden getoond en elke minuut bijgewerkt. Als de gegevensijdelijk Niet beschikbaar zich, kan de aanduiding "CT WAIT" getoond worden.

■EON (Verbeterd ander network):

Raadpleeg de volgende bladzijde.

Veranderen van de RDS functie

Dit toestel beschikt over vier functies voor het weergeven van de RDS gegevens. Wanner er een RDS zender ontvangen worden, zullen de PS, PTY, RT en/of CT indicators oplichten op het display overeenkomstig de door de RDS zender ondersteunde RDS diensten. Druk herhaaldelijk op RDS MODE/FREQ om de door u gewenste gegevens in de onderstaande volgorde op het display te lately verschijnen.

Opmerkingen

- Wonneer er een RDS zender worden ontvangen,(Int u pas op RDS MODE/FREQ drukken wonneer een ofmeer RDS indicators oplichten op het display. Als u op dcze tocts drukt voor een van deze indicators oplicht, za er niets gebeuren. De reden hiervoor is dat het toostel nog nicht alle relevante RDS gegevens van de zender heeft+kunnen ontvangen. - U kunt geen RDS gegevens selecteren die nicht door de zender worden ondersteund. - Er kan geen gebruik gemaatkt worden van de RDS Diensten als het ontvangen signaal te zwak is. De RT functie in het bijzonder heeft een vrij groheveelheid gegevens nodig om te functioneren, zDat het möglichk is dat de RT gegevens nicht kuren worden getoond ook alijken andere gegevens (PS, PTY enz.) al wel beschikbaar. - Als de ontvangst slecht is, können de RDS gegevens soms nicht worden ontvangen. In een dergelijk geval kutu op TUNING MODE drukken zodate "AUTO"indicator op het display dooft. Alhoewel u hiermee overschakeltaar mono-onvangst, is het möglichk dat vanwege de verbeterde ontvangst van het eenvoudiger signaal, de RDS gegevens wel getoond+kennen worden. - Als de signaalsterkte van de ontvangen RDS zender verminder wordt door externe interferentie, is het möglichk dat de RDS diensten halverwege worden afgebrozen en cr "...WAIT" op het display op het voorpaneel verschijnt.

PTY SEEK functie

Als u uw favoriete programmatype instelt, za het toestel automatisch alle voorgeprogrammeerde RDS zenders afzoekenen aan een zender die een programme van het gewenste type aan het uitzenden is.

1 Druk op PTY SEEK MODE om het toestel in de PTY SEEK functie te zetten.

Hetprogrammatype van de huidige zender,of "NEWS" zal gaan knipperen op het display.

2 Druk op PRESET/TUNING / en kies het gewenste programmatype.

Het gekozen programmatype worden getoond op het display op het voorpaneel.

3 Druk op PTY SEEK START om alle voorgeprogrammeerde RDS zender af te latenten zoeken.

Het gekozen programmatype zal blijven knipperen en de "PTY HOLD" indicator zal oplichten op het display op het voorpaneel verwijl er maar een zender met het gewenste programmatype worden gezocht.  - Wannecer er een zender die een programme van het gewenste type aan het uitzenden is gezonden, za het zoeken worden gestaakt bij die zender. - Als de gezonden zender nichtaar uw smaak is, dient u opniew op PTY SEEK START te drukken. Het toestel gaat verrolgens de rest van de voorgeprogrammeerde zenders afzoekenaar een met het door u gewenste programmatype.

Annuleren van deze functie

Druk twee keer ache ter elkaar op PTY SEEK MODE.

EON functie

Deze functie maakt gebruik van de EON Dienst op een netwerk van RDS zenders. Als u gewoon het gewenste programmatype (NEWS, INFO, AFFAIRS of SPORT) instelt, za dit toestel automatisch alle voorgeprogrammeerde RDS zenders opzoekeken die een programme van het gewenste type zullen gaan uitzenden en verwolgens pas maar de gezonden zender overschakelen wonneer de uitzending begint.

Opmerking

- Deze functie kan alleen worden gezebrukt bij ontvangst van een RDS zender die de EON diest ondersteunt. Wannecu ceden dergelijke zender ontvangt, za de "EON" indicator op het display op het Voorpaneel oplichten.

1 Controller of de "EON" indicator op het display op het voorpaneel oplicht.

Als de "EON" indicator Niet oplicht, dient u af te stemmen op een andere RDS zender waar bij de "EON" indicator wel oplicht.

2 Druk net zo vaak op EON als nodig is om het gewenste programmatype (NEWS, INFO, AFFAIRS of SPORT) in te stellen.

De naam van het geseleeteerde programmatype verschijnt op het display op het voorpaneel.  - Wonneer er via een voorgeprogrammeerde RDS zender een programma van het gewenste type begint, za het toestel automatisch overschakelen maar dat programma. (De EON indicator knippert.) - Wannecr de uitzending van het programma van het gewenste type afgelopen is, zal er worden teruuggeschakeld maar de oorspronkelijke zender (of的那一 en ander programma van het gewenste type).

Annuleren van deze functie

Druk net zo vaak op EON tot er geen enkelprogrammatype oplicht op het display.

SLAAPTIMER

Met deze functie kunt u het toestel zichzelfuit (standby) laten schakelen na een door u bepaaldeijd. Deze slaaptimer is bijvoorbeeld handig wanner u gaat slapen terwijl uw installmentie nog aan het speloen of opnemen is. De slaaptimer kan alleen met de afstandsbediening worden ingesteld.  - Door een los verkrijgbare schakelklok an te sluiten op dit toestel kurz u deze ook als wekker gebruiken. Raadpleeg hiervoor de handleiding van de schakelklok.

Instellen van de slaaptimer

 1 Selecteer een signaalbron en begin de weergave op de broncomponent. 2 Druk herhaaldelijk op SLEEP om dearend in te stellen. Met elke druk op SLEEP zal het display op het voorpaneel als volgt veranderen. De SLEEP  indicator knippert terwijl u de是如何 voor de slaaptimer aan het instellen bent.   3 De "SLEEP" indicator op het display zal oplichten wanner de slaaptimer is ingesteld.

■Annuleren van de slaaptimer

Druk net zo vaak op SLEEP totdat de aanduiding "SLEEP OFF" (slaaptimeruit) verschijnt op het display op het voorpaneel. Na een paur seconden zal "SLEEP OFF" verdwijnen en de "SLEEP"indicatoruitgaan.  1  U kunt de slaaptimer ook annuleren door met POWER op de afstandsbediening (of STANDBY/ON op het voorpancel) het toestel uit (standby) te zetten.

OPNAME

Opname-installingen en andere handelingen dienen te worden uitgevoerd op de opname-apparatuur. Raadpleeg hiervoordehandleiding van de betreffende apparatuur.

Opmerkingen

Maak een test-opname voor u aan de echte opname begint. - Wanner der toestel uit (standby) staat, kunt u niet opnemen tussen op dit toestel aangesloten componenten. - De instellingen van TONE CONTROL, VOLUME, "SP LEVEL" (bladzijde 20) en eventuele geluidsveldprogramma's hebben geen invloed op de opnamen. - Er{kunnen geen opnamen gemaakt worden van een signaalbron via de 6CH INPUT aansluitingen van dit toestel. - Een bepaalde signaalbron worden nicht gereproduced via hetzelfde REC OUT kanaal. (Het ingangssignal van VCR 1 IN worden bijvoorbeeld nicht gereproduced via VCR 1 OUT.) - Controleer de regelingen met betrekking tot het autoursrecht in het gebicd waar u zich bevindt voor u opnamen.gaat maken van platen, CD's, radio enz. Opnemen van autoursrechtelijk beschermd materiaal kan inbrecuk maken op de op het materiaal rustende rechten. Als u een videobron aftspeelt die gebruik maakt van versleutelde of gecodeerde signalen die kopieren van het materiaal tegen要去en gaan, is het möglichk dat het beeld door deze signalen gestoord worden. 1 Zet dit toestel en alle aangesloten apparatuur aan. 2 Selecteer de signaalbron waarvan u wilt opnemen.  Voorpaneel Afstandsbediening 3 Begin de weergave (of stem af op een zender) op de signaalbron. 4 Begin de opname op het opname-apparaat.

SET MENU (INSTELMENU)

Hieronder vindt u diverse instellen gen die u kunt aanpassen via het instelmenu om een optimale weergave te verkrijgen. Pas de instellen gen aan uw specifieke wensen en luisteromgeving aan.

Instelmenu lijst

Het instelmenu is onderverdeeld in de volgende 4 categorieen.

■BASIC MENU

Onder BASIC MENU vindt u de basisinstallingen die u要去 verrichten voor u dit toestel in gebruik neemt. De beschikbare menu's staan hieronder. Zie blz. 18-20 voormeer informatie.

1 SETUP

2 SP LEVEL (luidspeker weergaveniveau)

■SOUND MENU

Onder SOUND MENU vindt u instellenen voor het wijzigen van de geluidsweergave. Via de hieronder genoemde menu's kunt u de kwaliteit en de toon van de geluidsweergave van dit toestel instellen.

1 SPEAKER SET

2 SP DISTANCE (luidspreker afstand) 3 LFE LEVEL (lage frequente effecten weergaveniveau) 4 D. RANGE (dynamisch bereik) 5 CENTER GEQ (midden grafische equalizer) 6 HP TONE CTRL (hooftelefoon toonregeling)

INPUT MENU

Onder INPUT MENU vindt u instellenen voor de ingangssignalen.Via de volgende menu's kunt u ingangsaansluitingen toewijzen aan bepaalde apparatuur.

1 I/O ASSIGN

2 INPUT MODE

■OPTION MENU

Dit instelmenu bevat aanvullende instelleningen. Via de volgende menu's kurz u de helderheid van het display instellen, bestaande instelleningen beveiligen en andere nicht-essentiele functiesuitvoeren.

1 DISPLAY SET

2 MEM. GUARD

3 AUDIO MUTE

- In de beschrijvingen van de diverse onderdelen op de volgende bladzijden is de standardinstelling vet gedrukt.

Installingen wijzigen via het instelmenu

Gebruik de afstandsbediening om instellingen te wijzigen.   - U kunt de instelleningen via het instelmenu wijzigen wanner het toestel een signaalbron aan het weergeven is. - U kunt de instelleningen ook wijzigen met NEXT en SET MENU - / + op het voorpaneel, zolang het toestel nicht op TUNER staat. Druk op NEXT om de categorie of instelling te selecteren en SET MENU - / + om de geselecteerde instelling te wijzigen.

Opmerking

- Wonneer het toestel in de middernacht luisterfunctie staat, zult u bepaalde menu-installingen nicht kuren veranderen. 1 Druk op SET MENU om het instelmenu te openen. SET MENU  2 Druk net zo vaak op / tot u het gewenste menu geselecteerd heeft.   3 Druk op - / + om het geselecteerde menu te openen.  4 Druk net zo vaak op / tot u het gewenste onderdeel geselecteerd heeft.    - U kunt ook herhaaldelijk op SET MENU drukken om op verzins dezfnde manier onderdelen te selecteren als met √.

5 Druk een keer op - / + om het geselecteerde onderdeel in te kunnen stellen.

 De LAST ingestelde waarde versuschijnt verzolgens op het display op het voorpaneel. Afhankelijk van het in te stellen onderdeel kut u met / een sub-onderdeel selecteren.

6 Druk herhaaldelijk op - / + om de huidige instelling te wijzigen.


7 Druh herhaaldelijk op / totdat het menu verdwijnt.



Geheugen back-up

De geheugen back-up functie voorkomt het verlies van de opgeslagen gegevens wanneer dit toestel uit (standby) worden gezet, de stekker uit het stopcontact worden gchaald of er een stroomstoring optreedt. Als de stroomvoorzieningECHter langer dan een week worden onderbroken, is het maybek dat het geheugen gewist za worden. In dit geval zult u de instellenen opnieuw mooten uittvoceren.

De BASIC en SOUND menu's

Via het "BASIC" menu kut u gemakkelijk de "SOUND 1 SPEAKER SET" en "SOUND 2 SP DISTANCE" installingen verrichten. Het is Niet nodig om de installingen in het "BASIC" menu te resetten, maar als u dat wilt kut u via het "SOUND" menueer gedetailleerde installingen verrichten.

Opmerking

- Als u, nadat u via het "SOUND" menu instillingen heeft gewijzigd, "BASIC 1 SETUP" selekteert en cervolgens "SET" kiest, is het möglichk dat de instillingen in het "SOUND" menu veranderen in als gevolg van de wijzigingen die u hebelt gemaakt via het "BASIC 1 SETUP" menu. Open het "BASIC 1 SETUP" waarom alleen als u zeker weet dat u deze instillingen ook wilt wijzigen. Als u per ongeluk het "BASIC 1 SETUP" menu opent dient u "CANCEL" te kiezen om terug te keren maar het "BASIC" menu. (Blz. 19)

SOUND 1 SPEAKER SET

(luidspreker instellingen)

Via deutsche oderdelen van het instelmenu kut u de gereproduekerde signalen afstemmen op uw luidspreker-configatie.

Opmerking

- Bepaalde menu-installingen worden buiten werkung gesteld wonneer het toestel een digitaal signaal met een hogere bemonsteringsfrequentie dan 48kHz weergeeft.

1A CENTER (midden-luidspreker)

Door een midden-luidspreker toe te voegen aan uw luidspreker-opstelling, zar dit toestel in staat zichn de gesproken tekst goed teplaatsen voor alle luisteraars en beeld en geluid optimaal met elkaar te lately overcenkommen. Instel-mogelijkheden: LRG (groot), SML (klein), NON (geen)

LRG

Kies deze instelling als u een große midden-luidspreker heeft. Het—hele bereik van middenkanaal signalen worden maar de midden-luidspreker gestuurd.

SML

Kies deze installing als u eenkleine midden-luidspreker heeft. De lage tonen (90 Hz en minder) zullenaar de luidsprekers die zich geselecteerd via onderdeel "1D BASS" worden gestuurd.

NON

Kies deze instelling als u geen midden-luidspreker heeft. Alle signalen voor het middenkanaal zullen maar de linker en rechtter voor-luidsprekers worden gestuurd.

■1B FRONT (voor-luidsprekers)

Instel-mogelijkheden: LRG (groot), SML (klein)

LRG

Kies deze instelling als u grote voor-luidsprekers heeft. Het gehele bereik voor de linker en rechtter voorkanaal signalen za waar de voor-luidsprekers worden gestuurd.

SML

Kies deze instelling als ukleine voor-luidsprekers heeft. De lage freiouctie signalen (90Hz en minder) zullen van de voor-luidsprekers aan de luidsprekers die zich geselecteerd via onderdeel "1D BASS" worden gestuurd.

1C SURROUND LR (surround-luidsprekers)

Instel-mogelijkheden: LRG (groot), SML (klein), NON (geen)

LRG

Kies deze installing als u große linker en rechtier surroundluidsprekers heeft. Het—hele bereik van surroundkanaal signalen worden maar de linker en rechtier surroundluidsprekers gestuurd.

SML

Kies deze instelling als ukleine linker en rechter surround-luidsprekers heeft. De lage frequentie signalen van 90Hz en minder zullen aan de liquidsprekers die+zijn geselecteerd via onderdeel "ID BASS" worden gestuurd.

NON

Kies deze instelling als u geen surround-luidsprekers heeft. Als u NON (geen) instelt bij onderdeel "1C SURROUND LR", za het toestel in de Virtual CINEMA DSP stand worden gezet.

■1D BASS (lage tonen uitgangsfunctie)

LFE signalen bevatten geluideffecten met zeer lage tonen bij decodering van Dolby Digital of DTS signalen. Deze Lage Frequentie Effecten können zowel maar de linker en rechtter voor-luidsprekers, als maar de subwoofer gedirigeerd worden (de subwoofer kan zowel bij stereoweergave als bij geluidsveldprogramma's gelebruikt worden). Instel-mogelijkheden: SWFR (subwoofer), FRONT, BOTH

SWFR

Kies SWFR als u een subwoofer aansluit. De LFE en lage frequencie signalen van andere kanalen zullen waar de subwoofer worden gestuurd overeenkomstig de luidsprekerinstelleningen.

FRONT

Kics FRONT als u geen subwoofer aansluit. De LFE en lage freiestie signalen van andere kanalen zullen maar de voor-luidsprekers worden gestuurd overeenkomstig de luidsprekerinstelleningen (zelfs als u erder de voor-uidsprekers hebt ingesteld op SMALL).

BOTH

Kies BOTH als u een subwoofer aansluit en u de lage frequente signalen van de voorkanalen maar zowel de voor-luidsprekers als de subwoofer wilt sturen. LFE en lage frequente signalen van andere kanalen worden maar de subwoofer gestuurd overeenkomstig deuidsprekerinstelleningen. Als u de subwoofer gebruikt bij het afspelen van geluidsbronnen zoals CD's, gebruik dan deze functie om de lage freirequentie signalen te versterken.

Opmerking

- Wannerer u FRONT kiest bij "1D BASS", zullen de zeer lage frequencie signalen (90 Hz en menor) voor het voorkanaal ook maar de Voor-luidsprekers worden gestuurd als u SMALL (klein)hecft ingesteld voor de afmectingen van de Voorluidsprekers.

SOUND 2 SP DISTANCE (luidspreker afstand)

Met deze functie kurz u met de hand de afstand van elke luidspreker tot de luisterplek invoeren en zo de vertraging voor het bijbehorende kanaal instellen. In het ideale geval zouden alle luidsprekers opdezelfde afstand van de luisterplek要去en staan. Maar in de meeste geallen is dat practisch gezien Niet möglichk. Daarom要去 de weergave van luidsprekers die eigenglijk te zichbij staan heel eventjes vertraagd worden, zodat het geluid van alle luidsprekers op hetzelfde moment op de luisterplek arrivert. 1 Druk op / en selecteer "UNIT" (eenheid). 2 Druk op - / + en kies of u "meters" of "feet" wilt gebruiken als eenheid voor deze instelling. 3 Druk op / en selecteer de luidspreker. 4 Druk op - / + om de afstand in te stellen. Druk op ^+ voor een hogere waarde en op-voor een lagere.

Instellen met "meters"

Instelbereik: 0,3t / m24,00m (L/R voor, midden, L/ R surround) Fabrieksinstellungen: 3,00m (L/R voor, midden, L/R surround)

■Instellen met "feet"

Instelbereik: 1 t/m 80 ft (L/R voor, midden, L/R surround) Fabrieksinstellungen: 10,0 ft (L/R voor, midden, L/R surround)

Opmerking

- Er worden geen vertraging gezrukt wanneer udezelfde afstand instelt voor de L/R voor-, midden- en L/R surroundluidsprekers.

SOUND 3 LFE LEVEL

Deze functie stelt u in staat het volume (uitgangsiveau) van het LFE (Lage Frequentie Effect) kanaal aan te passen aan uw subwoofer of hoofdtelefoon. Het LFE kanaal zorgt voor de weergave van speciale effecten met verzier lage tonen bij bepaalde passages. Deze instelling treedt alleen in werkig bij weergave wanner dit toestel Dolby Digital of DTS signalen decodeert. Instelbereik: SPEAKER (luidspreker) -20 t/m 0 dB HEADPHONE (hoofdtelefoon) -20 t/m 0 dB Fabrieksinstellungen: 0 dB 1 Druk op / en selecteer het in te stellen onderdeel. 2 Druk op - om het LFE niveau te wijzigen.

Opmerking

Regel het LFE uitgangsnivcau in overeenstemming met het vermogen van uw subwoofer of hoofdtelefoon.

SOUND 4 D. RANGE

(dynamisch bereik)

Deze functie kurz u gebruiken om het dynamisch bereik te regelen. Deze instelling is alleen efectief wanner dit toestel Dolby Digital signalen decodeert. Instel-mogelijkheden: MAX, STD (standaard), MIN (minimum)

MAX

Kies de MAX instelling voor speelfilms.

STD

Kies de STD instelling voor algemeen gebruik.

MIN

Kies de MIN instelling wanseer u bij zeer lage volumes luistert.

SOUND 5 CENTER GEQ (midden grafische equalizer)

Met deze functie kurz u via de ingebouwde 5 bands grafische equalizer de toonweergave van de middenluidspreker aanpassen aan die van de linker en rechtveroor-luidsprekers. U kurz kiezen uit de 100Hz 300Hz 1 kHz 3kHz of 10kHz frequeniebanden. Instelbereik (dB): -6t / m + 6 Fabrieksinstelling: O dB voor alle 5 banden 1 Druk op om een hogere frequentieband te kiezen en voor een lagere. 2 Druk op - / + om hetiveau voor de betreffende frequentieband in te stellen.

Opmerking

- U kurz de geluidsweergave via de midden-luidspreker volgen terwijl u dit onderdeel instelt met behulp van de testtoon. Druk op TEST voor u de bovenstaande procedure begint. Als u de bovenstaande procedure eenmaal begonnen bent, zal de testtoon uit de midden-luidspreker blijven klinken en kurz u horen hoe het geluid verandert terwijl u de niveaus van de verschillende freienciebanden regelt. Om de testtoon uit te zetten, dient u op TEST te drukken.

SOUND 6 HP TONE CTRL (hoofdtelefoon toonregeling)

Met deze functie kunt u het niveau van de lage en hoge tonen regelen wanner u een hoofdtelefoon gebruikt. Instelbereik (dB): BASS -6 t/m +3 TRBL (hoge tonen) -6 t/m +3 Fabricksinstalling: BASS 0 dB TRBL 0 dB

INPUT 1 I/O ASSIGN (ingang/uitgang toewijzing)

U kurz de aansluitingen toewijzen aan andere componenten als de begininstellenen van dit toestel nicht overeenkomen met uw voorkeuren. Wijzig de volgende instellenen om de respectievelijke aansluitingen toe te wijzen aan andere apparatuur en uiteindelijk meer componenten te konnen aansluiten. Wanner de ingangsansluitingen opnieuw zijn toegewezen, kurz u de waar bij behorende component selecteren als signaalbron met INPUT < / > op het Voorpaneel of met de ingangskeuzetotoetsen op de afstandsbediening. 1A (1) voor de OPTICAL INPUT aansluiting Instel-mogelijkheden: (1) DVD, MD/CD-R, CD, VCR, V-AUX, DTV/CBL 1A (2) voor de OPTICAL INPUT aansluiting Instel-mogelijkheden: (1) DTV/CBL, DVD, MD/CD-R, CD, VCR, V-AUX ■1B (3) voor de COAXIAL INPUT aansluiting Instel-mogelijkheden: (2) CD, VCR, V-AUX, DTV/CBL, DVD, MD/CD-R

Opmerking

- Wanner u een component aansluit op zowel de COAXIAL als de OPTICAL aansluitingen, zullen de ingangssignalen die binnenkomen via de COAXIAL aansluiting voorrang krijgen.

INPUT 2 INPUT MODE (begininstelling ingangsfunctie)

Met deze instelling kunt u de ingangsfunctie bepalen voor signalaalbronnen op de DIGITAL INPUT aansluitingen op het moment dat dit toestel worden ingeschakeld (zie bladzijde 34 voor details omtrent de ingangsfunctie). Instel-mogelijkheden: AUTO, LAST

AUTO

Kies deze instelling als u dit toestel automatisch wilt latent bepalen wat voor ingangssignaal er binnenkomt en aan de hand waarvan de juiste ingangsfunctie wilt latent kiezen.

LAST

Kies deze instelling als u dit toestel automatisch de ingangsfunctie die de vorige keer voor de betreffende signaalbron werden gebruikt wilt lately gebruiken.

U kunt de helderheid van het display op het Voorpaneel van het toestel instellen. Instelbereik: -4t / m0

OPTION 2 MEM. GUARD

(geheugen vergrendeling)

Gebruik deze functie om te voorkomen dat per ongeluk geluidsveldprogramma parameterwaarden en andere systeinstellungen worden gewijzigd. Instel-mogelijkheden: ON, OFF Kies ON om de inhoud van het gehugen te beveiligen: Geluidsveldprogramma parameters - Alle SET MENU onderdelen - Alle ingestelde luidsprekerniveaus Wanneer de MEMORY GUARD beveiliging is ingeschakeld (ON), kunt u geen gebruik更是 maken van de testtoon of andere SET MENU onderdelen selecteren.

OPTION 3 AUDIO MUTE

U kunt zich bepalen hoeveel het volume verlaagd要去 worden wanner u deze functie gebruikt. Instel-mogelijkheden: MUTE, -50dB, -20dB

MUTE

De geluidsweergave wordenijdelijk uitgeschakeld.

-50dB

Het ingestelde volume worden met 50dB verlaagd.

-20dB

Het ingestelde volume worden met 20dB verlaagd.

INSTellen VAN DE WEERGAVENIVEAUS VAN DE LUIDSPREKERS

Regelen van het uitgangsniveau van de luidsprekers tijdens weergave

U kunt het uitgangsiveau van iedere luidspreker regelen terwijl u aan het luisteren bent.

Gebruiken van de testtoon

Met de testtoonkestudewergaveniveaus van deluidsprekers zo instellen dat elke luidspreker op de luisterpositie even hard klinkt.

1 Druk net zo vaak op LEVEL tot u de in te stellen luidspreker heeft geselecteerd.

Met elke druk op LEVEL worden telkens de volgende luidspreker geselecteerd: FRONT L CENTER FRONT R SUR. R surround R) SUR. L (surround L) SWFR (Subwoofer) ....  - Druk én keer op LEVEL om het niveaudisplay te openen. Druk verwolgens op / om een luidspreker te seleceteren.

2 Gebruik - / + om het uitgangsiveau van deze luidspreker te regelen.

- De midden- en surround-luidsprekers kuren worden ingesteld:tussen -10dB +10dB - De voor-luidsprekers en de subwoofer+kennen worden ingesteld tussen -20dB 0dB.

Opmerkingen

- De weergaveniveauaus van de luidsprekers können nicht worden ingestcdl als "SOUND 1 SPEAKER SET" via het instelmenu op NON (geen) is gezet. - Het weergaveniveau van de subwoofer kan nicht worden ingestelijk als "1D BASS" onder "SOUND 1 SPEAKER SET" via het instelmenu op FRONT is gezet. - Als u LEVEL gebrukt om de weergaveniveauaus van de luidsprekers in te stellen, zullen eventuele erder ingestelde weergaveniveauaus via de testtoon ook worden gewijzigd. - Als u "BASIC 1 SETUP" kiest in het instelmenu en verzolgens "SET", zullen de ingestelde weergaveniveauaus van de luidsprekers reageren op eventuele wijzigingen die u heeft gemaakt via "BASIC 1 SETUP".

1 Druk op TEST.

Het toestel za nu de testtoon weergeven.

2 Druk net zo vaak op / tot u de in te stellen luidspreker hebft geselecteerd.

Met elke druk op worden telkens de volgende luidspreker geselecteerd: TEST LEFT (voor L) TEST CENTER (Midden) TEST RIGHT (voor R) TEST R SUR. surround R) TEST L SUR. surround L) TEST SUBWOOFER (Subwoofer) .... (Gebruik om deze reeks in omgekeerde volgorde te doorlopen.)

3 Gebruik - / + om het uitgangsiveau van deze luidspreker te regelen.

4 Druk op TEST wonneer u klaar bent.

De testtoon zal nu stoppen.

Opmerkingen

- De testfunctie werkkt nicht als er een hoofdtelefoon is aangesloten. Haal de stekker van de hoofdtelefoon voor het testen uit de PHONES aansluiting. - De weergaveniveauaus van de luidsprekers konnen nicht worden ingesteld als "SOUND 1 SPEAKER SET" via het instelmenu op NON (geen) is gezet. - Het weergaveniveau van de subwoofer kan zich worden ingesteld als "1D BASS" onder "SOUND 1 SPEAKER SET" via het instelmenu op FRONT is gezet. - Als u "BASIC 1 SETUP" kiest in het instelmenu en verzolgens "SET", zullen de ingestelde weergaveniveauaus van de luidsprekers reageren op eventuele wijzigingen die u heeft gemaakt via "BASIC 1 SETUP".  - Afhankelijk van de signaalbron die het toestel op dit moment weergeeft is het möglichk dat de met de testtoon ingestelde weergaveniveaus Niet maar wens blijken te+zijn. In dit geval dient u de weergaveniveaus van dc luidsprekers aan te passen terwijl uaar de signaalbron in kwestie luistert.

WIJZIGEN VAN GELUIDSVELD INSTELLINGEN

Wijzigenvinstellen

U zult zeker met volle teugen genieten van de geluidsveldprogramma's met de begininstelleningen. Maar u kunt uw eigen akoestische omgeving ontwerpen door enkele instellenen te wijzigien.

Opmerking

- De instellingen die u kunt veranderen hangen mede af van het geluidsveldprogramma dat u geseleeteerd heeft. Raadpleeg de bij dc betreffende instelling behorende uitleg.  1 Selecteer het geluidsveldprogramma waarvan u de instellenen wilt wijzigen.  2 Druk op / en selecteer de parameters.   3 Druk op - / + om de huidige waarde voor deze parameter te wijzigen.  4 Herhaal de stappen 1 - 3 als u nog andere instellingen wilt wijzigen.

Opmerking

- U kunt geen parameterwaarden wijzigen wanner de "OPTION 2 MEM. GUARD" beveiliging is ingeschakeld "ON". Als u toch parameterwaarden wilt wijzigen, dient u "OPTION 2 MEM. GUARD" op "OFF" te zieten (zie bladzijde 44).

Geluidsveld parameter beschrijvingen

U kunt de waarden van bepaalde digitale geluidsveld parameters wijzigen zodate del geulidsvelden accuraat gereproduecerd+kunnen worden in uw huiskamer. De volgende parameters zichn Nietoodzakelijkkerwijs allemaa aanwezig in elk programma.

DSP LEVEL

Functie: Deze parameter wijzigt het niveau van alle DSP effecten binnen een Klein bereik. Beschrijving: Afhankelijk van de akoestiek in de ruimte waar uaar het systerm luistert wilt u misschien het niveau van de DSP efecten verbogen of verlagen in verbouding tot de directe weergave. Instelbereik: -6dB t/m +3 dB

■DELAY

Funcie: Deze parameter regelt de schijnbare afstand tot de geluidsbron door middel van de vertragingussen het directe geluid en de eerste werkkaatsing waarvan die door de luisteraar gehoord worden. Instelbereik: Hoe kleiner deze waarde, hoe richter de geluidsbron bij de luisteraar lijkt te zich. Hoe groter deze waarde, hoc verder weg het lijkt. Gebruik eenkleine warde voor eenkleine kamer. Gebruik een grotere waarde voor een grote kamer. Instelbereik: 1-99 msec

Voor 5ch Stereo

Functie: Deze parameters regelen het volumeniveau voor elk van de kanalen in de 5-kanaals stereo weergavefunctie. Instelbereik: 0t / m100%

CT LEVEL (Middeniveau)

■SL LEVEL (Linker surround niveau)

■SR LEVEL (Rechter surround niveau)

Voor PRO LOGIC II Music

PANorama

Functie: Breidt het stereo geluidsveld uit waar de surround-luidsprekers voor een omhullend effect. Instel-mogelijkheden: OFF/ON, fabrieksinstelling is OFF.

DIMENSION

Functie: Verschuift het geluidsveld waar voren of maarachten. Instelbereik: -3 (naar achefteren) t/m +3 (aar voren), fabrieksinstelling is STD (standaard).

CTWIDTH(Midden breedte)

Functie: Regelt het middengeluidsveld via alle drie de voor-luidsprekers. Een grotere waarde breidt het middenveld uit in de richting van de linker en rechter voor-luidsprekers. Instelbereik: 0 (geluid voor het middenkanaal worden alleen maar weergegeven via de midden-luidspreker) t/m 7 (het middenkanaal worden helemaal via de linker en rechtter voor-luidsprekers weergegeven), de begininstelling is 3.

OPLOSSEN VAN PROBLEMEN

Raadpleeg de onderstaande tabel wonneer dit toestel Nietaar behoren functioneert. Als het probleem waar u mee te makesheetniet hieronder vermeld staat of als de geboden oplossing Niet werkt, dient u de stroom uit te schakelen, de stekkeruih het stopcontact te halen en contact op te nemen met uw erkende YAMAHA dealer of Service-centrum.

■Algemeen

Probleem	Oorzaak	Oplossing	Raadpleeg bladzijde
Dit toestel.gaat nicht aan wanneer u op STANDBY/ON (of POWER) drukt, of keert terug in de standby-stand kort nadat u de stroom hebt ingeschakeld.	De stekker zit Niet of nicht goed in het stopcontact.	Stiek de stekker good in het stopcontact.	-
	De beveiligingssschakeling is in werkig getrcden.	Controler of alle luidspreker-draden goed+zijn aangcsloten zowel op dit toestel als op dc luidsprekers en dat de draden geen contact makeen metiets anders dan de bijbehorende aansluiting.	15 - 16
	Dit toestel is blootgesteld aan een sterke externe elektrische schok (zoals blikseminslag of een sterke ontlading van statice elektriciteit).	Zet het toestel uit (standby), haal de stekker uit het stopcontact, doe deze na 30 seconden wee terug en probeer het opnieuw.	-
Geen geluid.	Gebrekkige of onjuiste in- of uitgangsaansluitingen.	Zorg voor goode aansluitingen. Als dit het probleem net oplost, is het mogelijk dat de snoeren defect zich.	9 - 16
	Onjuiste signaalbron.	Selecteer cen geschikte ingangsbron met INPUT </ > of 6CH INPUT (of met de ingangskeuzetoetsen).	21
	De luidsprekers zijn Niet goed aangesloten.	Zorg voor goede aansluitingen.	15 - 16
	De te gebruiken voor-luidsprekers zichnicht op de juiste manier geselecteerd.	Selecteer de juiste voor-luidsprekers met SPEAKERS A/B/OFF.	21
	Het volume staat te laag.	Verhoog het volume.	22
	De geluidswcergave isijdelijk uitgeschakeld.	Druk op MUTE of op ccn andere bediciningsstocts voor dit toestel om de geluidsweergave te herstellen en het volume tc hunnen regelen.	-
	Er komen signalen binnen van de signaalbron die dit toestel Niet kan reproducteren, bijvoorbecd van een CD-ROM.	Geef signalen waar die door dit toestel gereprodueerd worden.	-
Het geluid valt plotseling weg.	De beveiligingssschakeling is in werkig getrcden vanwgc kortsluiting, enz.	Controler of de luidspreker-draden geen contact makes en doc het toestel verrolgens weer aan.	-
	De slaaptimer is in werkig getreden.	Schakel de stroom in en probeer de signaalbron opnieuw te latent weergeven.	-
	De geluidsweergave isijdelijk uitgeschakeld.	Druk op MUTE of een andere bedieningstoets om de weergave te hervatten en stel verrolgens het gewenste volume weer in.	-
Er komt geen geluid of slechts een zwak geluid uit bepaalde luidsprekers.	Onjuiste aansluitingen.	Sluit de bedrading op de juiste manier aan. Als het probleem Niet verdwijnt, is het mogelijk dat de kabels defect zich.	15
Er komt geen geluiduit de effect-luidsprekers.	De effecten zijn uitzgeschakeld.	Druk op STEREO om deze in te schakelen.	-
	Er worden een Dolby Surround, Dolby Digital of DTS decodeerprogrammagebrukt op materiaal dat Niet Dolby Surround, Dolby Digital of DTS geocodeerd is.	Selecteer een ander geluidsveldprogramma.	24 - 29
	Het toestel ontvangt een digital ingangssignaal met een bemonsteringsfrequencie die hoger is dan 48 kHz.		-
Er kommt geen geluiduit de midden-luidspreker.	Het uitgangsniveau voor de midden-luidspreker staat op de minimum instelling.	Zet uw midden-luidspreker hardcr.	45
	“SOUND 1A CENTER” is via het instelmenu op NON (geen) gezet.	Selecteer de juiste instelling voor uw midden-luidspreker.	40
	Een van de HiFi DSP programme's (1 t/m 4) is gezeelecterd (met uitzondering van 5ch Stereo).	Selecteer een ander geluidsveldprogramma.	24 - 29
	Het Dolby Digital of DTS ingangssignaal bevat geen midden-kanaal.		-
Geen geluiduit de surround-luidsprekers.	Het uitgangsniveau van de surround-luidsprekers staat op een te lage waarde.	Stel het niveau van de surround-luidsprekers hoger in.	45
	Er worden een mono signaalbron afgeseel met geluidsveldprogramma 9.	Selecteer een ander geluidsveldprogramma.	24 - 29
Er komt geen geluiduit de subwoofer.	“SOUND 1D BASS” is via het instelmenu op FRONT gezet terwijl er een Dolby Digital of DTS signaal worden weergeveen.	Selecteer SWFR of BOTH.	41
	“SOUND 1D BASS” is via het instelmenu op SWFR of FRONT gezet terwijl er een 2-kanaalsignaal worden weergeveen.	Selecteer BOTH.	41
	Het bronsignaal bevat geen zeer lage tonen (90 Hz of minder).		-
Slechte weergave van de lage tonen.	“SOUND 1D BASS” is via het instelmenu op SWFR of BOTH gezet terwijl uw systeme geen subwoofer bevat.	Selecteer FRONT.	41
	De installogenen voor de liquidsprekers (voor, midden of surround) in het instelmenu komen Niet overeen met uw daadwerkelijkke liquidspreker-configatie.	Maak de juiste instelleningen voor wat betreft de afmetingen van elk van uw liquidsprekers.	40 - 41
Er klinkt een ‘brom’.	Onjuiste aansluitingen.	Zorg voor goede aansluitingen. Als het probleem nicht verwijdint, is het möglichk dat de kabels defect zijn.	-
Het volumeniveau kan nicht worden verhoogd, of de weergave is verrormd.	De op de OUT (REC) aansluitingen van dit toestel aangesloten component staat uit.	Zet de betreffende component aan.	-
Geluideffecten worden nlot opgenomen.	De geluideffecten können nicht worden opgenomen.		-

OPLOSSEN VAN PROBLEMEN

Probleem	Oorzaak	Oplossing	Raadpleeg bladzijde
De DSP parameters en sommige andere instellingen van dit toestel{kunnen nicht worden gewijzigd.}	“OPTION 2 MENU GRARD” in het SET MENU staat op ON.	Selecteer OFF.	-
Het toestel functioneert niel maar behoren.	De interne microcomputer is op tilt geslagen door een externe elektrische schok (zoalsblinkseminlag of een ontlading van staatische elektriciteit) of door een stroomvoorzincing met een te laag voltage.	Haal de stekkeruit het stopcontact en doe deze na ongeveer 30 seconden wee terug.	-
De aanduling “CHECK SP WIRES” verschijnt op het display.	De luidsprekker-snocren make nortsluiting.	Controler of alle luidsprekkerkabelsGOOD zijn aangesloten.	-
U ondervindt storing van digitale of hoog-frequente apparatuur, of van dit toestel.	Dit toestel staat te zich bij de betreffende apparatuur.	Zet dit toestel verder bij de betreffende apparatuur vandaan.	-
Het toestel gaat plotseling uit (standby).	De temperatuur binnenin het toestel is te hoog opgelopen en de beveiliging gegen oververhitting is in werkig getreden.	Wacht tot dit toestel is afgekoeld enzet het dan weer aan.	-

■Tuner

Probleem		Oorzaak	Oplossing	Raadpleeg bladzijde
FM	Ruis bij FM stereo-ontvangst.	Vanwege de kenmerken van FM stereo-uitzendingen, kan dit voorkomen wonneer de zender te ver weg is, of het door de antennene geproduceerde ingangssignaal tc zwak is.	Controleer de antennene-aansluitingen.Probeeriens een hoog kwaliteit's FM richtanente.	12
			Stem met de hand af.	31
	Er treedt verworming op en ook met een goede FM antennene is goede ontvangst onmogelijk.	Het signaal worden via verschillende wegen ontvangen.	Zet de antennene zo dat het signal nog maar op een enkcle manier ontvangen worden.	-
	Er kan nicht automatisch worden afgestemd op de gewenste zender.	De zender is tc zwak.	Probeceriens een hogc kwaliteit's FM richtanente.	-
			Stem met de hand af.	31
	Eerder voorgeprogrammeerde zenders hunen Niet meer worden opgeroepen.	Het toestel is te lang+zonder stroom geweest.	Programmeer de zenders opnieuw.	32
AM	Er kan nicht automatisch worden afgestemd op de gewenste zender.	Zwak signaal of antennene los.	Zet de aansluitingen van de AM ringantenne goed vast en zet de antennene zo dat u de Beste ontvangst verkrijgt.	-
			Stem met de hand af.	31
	Er klinken de heleijd krakende en sissende gelulden.	Storing kan het resultaat zijn van onweer, TL verlichting, motoren, thermostaten en andere elektrische apparatuur.	Gebruik een geaarde buitenantenne. Dit za wel wat helpen, maar het za moeilijk blijven alle storingen te eliminercn.	12
	Er klinken zoemende en hullende gelulden (vooral's avonds).	Er staat een teilevisie te zich in de buurt.	Zet dit toestel verder bij de TV vandaan.	-

■Afstandsbediening

Probleem	Oorzaak	Oplossing	Raadpleeg bladzijde
De afstandsbediening doet het nicht, of Niet goed.	Te ver weg of te scherpe hoek.	De afstandsbediening werkt binnen een maximum bereik van 6 m, onder een hoek van Niet meer dan 30 graden afwijkend van loodrecht op het Voorpaneel.	7
	Er valt direct zonlicht of sterke verlichting (zoals van een TL lamp) op de infraroodsensor van het hoofdtoestel.	Verplaats dit toestel.	-
	De batterijen zijn te zwak.	Vervang alle batterijen.	3

Terugstellen op de fabrieksinstellungen

Als u om een of ander reden alle parameters van het toestel wilt terugstellen, doet u dit als volgt. Deze procedure stelt ALLE parameters volledig terug, inclusief de de instellenen van het SET MENU, de instellenen van het uitgangsniveau en de voorkeuzenzenders van de tuner.

Zorg ervoor dat het apparaat in de standby-stand staat.

 STANDBY/ON

1 Houd STEREO op het voorpaneel ingedrukt en druk op STANDBY/ON.

"FACTORY PRESET" verschijnt op het display van het voorpaneel. 中 Om de terugstelprocedure te annuleren zonder veranderingen te make, drukt u op STANDBY/ON.

2 Druk op STEREO om de gewenste instelling te kiezen.

Reset Het apparatusat terugstellen op de fabrieksinstellungen. Cancel Annuleren zonder veranderingen te make.

3 Druk op STANDBY/ON om uw keuze te bevestigen.

Als u "Reset" hebt gekozen, worden het toestel teruggesteld op de fabrieksinstellungen en daarna in de standby-stand gezet. Als u "Cancel"heits gekozen, wordt het toetsel in destandby-stand gezet en wordt niets verandert.

WOORDENLIJST

CINEMA DSP

Omdat de Dolby Surround en DTS systemen oorspronkelijk ontworpen zijn voor gebruik in bioscopen, werkden ze het best in groe zalen met veel luidsprekers ontworpen voor de akoestische effecten. Aangezien de omstandigheden bij u thuis, de afmetingen van de kamer, het materiaal van de wanden, het aantal luidsprekers, enz. hiermee waarschijnlijk geen gelijkenis vertoont, zullen er ook verschillen zich in de geluidsweergave. Gebaseerd op een enorme hoeveelheid verzamelde gegevens van echteuitvoeringsruimten, is de YAMAHA CINEMA DSP in staat YAMAHA's originele geluidsveld-technologie tegebruiken in combinatie met Dolby Pro Logic, Dolby Digital en DTS systemen om zo de kijk- en luisterervaring van de bioscoop bij u thuis te konnen reproduceren.

■Dolby Digital

Dolby Digital is een digitaal surroundsystem met volledig van elkaar geschienen multikanaals audio. Met 3 voorkanalen (links, midden en rechts), en 2 surroundstereokanalenbiedt Dolby Digital in totaal 5 audiokanalen met het volle freiquentiebereik. Met een extra kanaal special voor de lage tonen, het zogenaamde LFE (Lage Frequentie Effect) kanaal, biedt dit syseem in totaal 5.1 kanalen (het LFE kanaal worden als 0.1 kanaal geteld). Door 2-kanaals stereo voor de surround-luidsprekers te gebruiken is er een betere weergave van bewegende geluidsbronnen en een beter algeheel surroundeffect möglichk dan bij Dolby Surround. Het grote dynamische bereik (van het zachtste tot het hardste geluid wat nog kan worden weergegeven) van de 5 kanalen met het volle freiquentiebereik en de precise plaatsing van het geluid door de digitale verwerking biedt de luisteraar een ongehoord realistische weergave. Met dit toestel kut u zichen wat voor weergave u wilt horen, van mono tot 5.1 kanaals weergave, u vraagt, wij draaien.

■Dolby Pro Logic II

Dolby Pro Logic II is een verbeterde decodingstechniek voor de groe hoeveelheid aan bestaand Dolby Surroundn materiaal. Deze十几年 technologie maakt geschienen 5- kanaals weergave möglichk met 2 voorkanalen, links en rechts, 1 middenkanaal en 2 surroundkanalen, links en rechts (inplaats van slechts 1 surroundkanaal bij conventionele Pro Logic weergave). Naast de Movie stand is er ook een Music stand en een Game stand voor 2-kanaals bronmaterialiaal.

Dolby Surround

Dolby Surround maakt gebruik van een een 4-kanaals analogoog opnamesystem voor de reproductie van realistische en dynamische geluidseffecten: 2 voorkanalen, links en rechts (stereo), een middenkanaal voor gesproken tekst (mono) en een surroundkanaal voor speciale geluidseffecten (mono). Het surroundkanaal geeft alleen geluiden binnen een beperkt freiquentiebereik weer. Dolby Surround worden veel gebruikt op videobanden en laserdiscs en ook wel bij TV en kabelprogramma's. De in dit toestel ingebouwde Dolby Pro Logic decoder maakt gebruik van een digitale signalverwerking die automatisch het volume van de verschillende kanalen stabiliseert om de richtingsgevoeligheid en de weergave van bewegende geluidsbronnen teverbeteren.

DTS digitale surroundweergave is ontwikkeld om de analoge filmsoundtracks te verrangen door een 6-kanaals digitale soundtrack en is over de hele wereld bezig aan een opmars in de bioscoop. Digital Theater Systems Inc. heeft tevens een thuisbioscoopsystem ontwikkeld zodat u gewoon.THuis kunt profiteren van de verbluffende DTS digitale surroundweergave.Dit systeme producesert vrijwel verrormingsvrije 6-kanaals weergave (technisch gesproken, linker, rechter en midden voorkanalen, 2 surroundkanalen, plus een LFE 0.1 kanaal voor de subwoofer, dus anders gezegd 5.1 kanalen).

■LFE 0.1 kanaal

Dit kanaal is bedoeld voor de reproductie van de lage tonen. Het freiquentiebereik voor dit kanaal loopt van 20Hz t/m 120Hz . Dit kanaal worden maar voor 0,1 kanaal geteld omdat het alleen de lage tonen behelst, in vergelijkking met het volle freiquentiebereik van de andere 5 kanalen in een Dolby Digital of DTS systeem met 5,1 kanalen.

■Matrix 6.1

Dit toestel is uitergerust met een Matrix 6.1 decoder voor Dolby Digital en DTS multikanaals materiaal en maakt 6,1 kanaals weergave möglichk door toevoeging van een surround achterkanaal aan het bestaande 5.1 kanaals formaat. (Het surround achterkanaal worden samengestelduit de signalen voor de linker en rechtter surroundkanalen en worden weergegeven via een virtuèle surroundchyter-luidspreker.) Met dit extra kanaal krijgt u een meer dynamische en realistische weergave van bewegende geluidsbronnen, in het bijzonder bij scene waar in dingen over en rond vliegen.

PCM (Lineair PCM)

Lineair PCM is een signaalformaat voor ongecomprimeerde gedigitaliserde analoge geluidssignalen, geschikt voor opname, transmissie en weergave. Dit is de methode waarmee CD's en DVD audio discs zijn opgenomen. Het PCM system maakt gebruik van een systeem waar bij het analoge signal in zoerkleine stukjes worden gehakt en per stukje gemeten worden ('bemonstered'). PCM staat voor "Puls Code Modulatie" en betekent dat het analoge signal gecodeerd worden als pulsjes enervoigens o gemoduleerd voor opname.

■Bemonsteringsfrequentie en aantal kwantificeringsbits

Bij het digitaliseren van een analogog audiosignal worden het aantal keren dat het signal per seconde gemeten worden de bemonsteringsfrequentie genoemd, verwijl de mate van detail waarin het geluid worden omgezet in een digitale waarde worden aangegeven door het aantal kwantificeringsbits. De signalen die kuren worden weergegeven hangen mede af van de bemonsteringsfrequentie verwijl het dynamisch bereik, het verschilussen maximum en minimum volume, afhangt van het aantal kwantificeringsbits. Hoe hoger de bemonsteringsfrequentie, hoe更是 frequenties er kuren worden weergegeven en hoc hoger het aantal kwantificeringsbits, hoe better het volume kan worden gereproduccerd.

■SILENT CINEMA

YAMAHA heeft een natuurlijk, realistisch DSP geluidsveldprogramma voor hoofdtelefoons ontwikkeld. De parameters voor hoofdtelefoons zijn aangepast aan de diverse geluidsvelden zodate alle geluidsveldprogramma's ook via de hoofdteleloon weergegeven+kennen worden.

■Virtual CINEMA DSP

YAMAHA heeft een Virtual CINEMA DSP geluidsveldprogramma ontwikkeld dat u ook zonder daadwerkelijkke surround-luidsprekers in staat stelt te profiteren van DSP surroundeffecten door middel van virtuele surround-luidsprekers. U kunt Virtual CINEMA DSP zelfs gebruiken op een minimaal system met slechts twee luidsprekers zonder midden-luidspreker.

TECHNISCHE GEGEVENS

AUDIO GEDEELTE

Minimum RMS uitgangsvermogen vooroor, midden, surround 1 kHz, 0,1% THV,6Ω [Modellen voor de VS en Canada] 100 W [Overige modellen] 90 W 1 kHz, 0.7% THV, 6Ω [Modellen voor de VS en Canada] 103 W [Overige modellen] 93 W DIN Standaard uitgangsvermogen [Modellen voor Europa] 1 kHz, 0.7% THV,4 105 W Maximum uitgangsvermogen [Modellen voor China, Korea en algemenc modellen] 1 kHz, 10% THV,6Ω 100 W - Dynamisch uittgangsvermögen (IHF) 6/4/2 Ω [Modellen voor de VS en Canada] 110/140/170 W [Overige modellen] 105/135/165 W Frequentriespons CD, enz. maar L/R voor 10 Hz t/m 100 kHz, -3 dB - Totale Harmonische Vervorming 1 kHz, 50 W, 6 Ω, L/R voor 0.06% - Signaal-ruis verhouding (IHF-A Netwerk) CD (250mV) )narr L/R voor, Effectuit. 100 dB - Residuale ruis (IHF-A Netwerk) L/R voor 150 μV of minder Kanaalscheiding (1kHz / 10kHz) CD,etc (5,1k getermineerd)naar Hoofd L/R 60 dB/45 dB Toonregeling (L/R voor) BASS versterking/verzwakking ± 10dB / 100Hz TREBLE versterking/verzwakking ± 10dB / 20kHz - Uitgangsvermögen hoofdtelefoon 400 mV/470 Ω - Ingangsgevocligheid CD, etc. 200 mV/47 kΩ 6CH INPUT 200 mV/47 kΩ Uitgangsiveauu OUT (REC) 200 mV/1,2 kO OUTPUT SUBWOOFER 4 V/1,2 kO

VIDEO GEDEELTE

- Videosignal-type NTSC of PAL Compositiet videosignaal-niveau 1 Vp-p/75Ω - Signal-ruis verhouding. ≥ 50 dB - Frequentierrespons (MONITOR OUT) .... 5 Hz t/m 10 MHz, -3 dB

FM GEDEELTE

- Afstembereik [Modellen voor de VS en Canada] 87,5 t/m 107,9 MHz [Overige modellen] 87,50 t/m 108,00 MHz - 50 dB Rustgevoeligkeit (IHF, 100% mod.) Mono/Sterco 2,0 μV (17,3 dBf) /25 μV (39,2 dBf) - Selectiviteit (400 kHz) 70 dB - Signal-ruis verhouding (IHF) Mono/Sterco 76 dB/70 dB - Harmonische vergomming (1 kHz) Mono/Stereo 0,2%/0,3% - Stereoscheiding (1 kHz) 42 dB Frequentriespons. 20 Hz t/m 15 kHz +0,5, -2 dB

AM GEDEELTE

- Afstembereik 530/531 m 1710/1611 kHz Bruikbare gevoeligheid 300 V / m

ALGEMEEN

- Stroomvoorziening [Modellen voor de VS en Canada] 120 V wisselstroom/60 Hz [Modellen voor Australie] 240 V wisselstroom/50 Hz [Modellen voor het V.K. en Europa] 230 V wisselstroom/50 Hz [Modellen voor Korea] 220 V wisselstroom/60 Hz [Modellen voor China] 220 V wisselstroom/50 Hz [Aziatische en algemene modellen] 110-120V/220-240 V wisselstroom, 50/60 Hz Stroomverbruik [Modellen voor de VS en Canada] 240 W/320 VA [Overige modellen] 240 W Stroomverbruik [Modellen voor de VS en Canada] 0.5 W [Overige modellen] 0.7 W - Afmetingen (b x h x d) 435 x 151 x 315 mm - Gewicht 9,0 kg *Technische gegevens können zonder voorafgaande kennisgeving gewijzigd worden.

1 HndkaTopbI dekoepa

PnakTbN3aunnIIO6o n3 DeKOepeOB DaHHoro annapata, 3aropaeTcOOTBETCTBYUuIN HUNkATOp.

2 HnduKaTop SILENT CINEMA

3aropaaTc npn noKIOUeHm HayuHKnOB n BbIbope nporpaMMbl 3ByKOBO rno (CMOTpnte ctp.26).
