MODE D'EMPLOI 600 Series BOWERS & WILKINS
Bienvenue et merci d'avoir choisi Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu'une conception imaginative, des innovations en terme d'ingénierie et des technologies parmi les plus avances, étaient les clés ouvrant les portes du plaisir de l'écoute à domicile. Ce qu'il croyait fait partie de ce que nous continuons encore à partager et se retrouvè dans tous les produits que nousceptons aujourd'hui.
Vous disposez d'un produit dont les haute performances meritent une installation soignee, par consequent nous youssuggerons de consacrer un peu de temps a dire ce manuel avant de commencer a l'utiliser. Rendez vous a la page 10
Verification du contenu du carton
Le tableau ci-dessus illustré les composants contenus dans l'emballage du produit. Dans le cas improbable où il manquerait quelques chose, veuillez contacter le détaillant chez qui vous avez acheté les enceintes.
Information sur l'environnement
Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:
i. la limitation des substances dangereuses (RoHS) dans les équipements électriques et Electroniques,
ii. l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques (REACH)
iii l'elimination des déchets électriques et électroniques (WEEE).
Consultez votre organisme local d'élimination des déchets pour des consels sur la façon appropriée de recycler ou de jeter ce produit.
2. Positionnment 603 S3
Installation des enceintes
603 S3
La 603 S3 est destinée à être posée au sol uniquement. Pour une bonne stabilité, installez toujours la plinthhe fournie, puis assurez-vous que les enceintes reposent fermement sur le sol à l'aide des pointes ou des pieds en caoutchouc fournis.

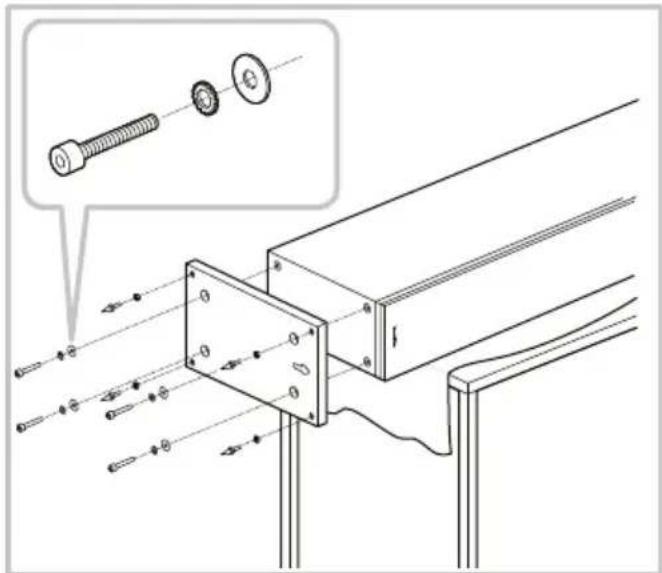

Voupeux fixer le socle pendant le processus de déballage, en suivant les illustrations ci-dessus ou les schémas figurant sur l'emballage. Les illustrations ci-dessus ou les schémas figurant sur le rabat supérieur du carton.
Avertissement
Le socle DOIT toujours est utilisé avec les pieds en caoutchouc ou les pointes insérés dans le socle. N'insérez PAS les pieds en caoutchouc ou les pointes directement dans les enceintes.
Avertissement de sécurité important
Les pointes sont très pointues, ne pas toucher!
Les pieds-pointes fournis sont conçus pour transpercer la moquette et prendre directement contact sur le sol en dur. Au départ, vissez les écrous de blocage sur les pointes juste assez pour que les écrous flottent juste au-dessus de la moquette lorsque les pointes reposent sur le sol. Vissez complètement les pointes dans les inserts filétés du support de sol. Si l'enceinte n'est pas totalment stable sur le sol, dévisze une ou plusieurs pointes jusqu'à ce que l'enceinte soit parfaitement équilibrée sur le sol. Enfin, bloquez les écrous contre la base et serrez doucement l'écrou pour empêcher le pied-pointe de tourner. Il est conseilé de garantir l'équilibrage parfait de chaque enceinte seulement après avoir précisé déterminé sa position dans la piece d'écoute.
S'il n'y a pas de tapis/moquette et que vous vouliez éviter d'abimer la surface du sol, insérer entre la pointe et le sol une rondelle de métal pour le protéger (une piece de monnaie par exemple) ou servez vous des pieds caoutchouc fournis. Fixez les pieds caoutchouc et ajustez-les de la même façon que les pointes.
606 S3/607 S3
Les modèles 606 S3 et 607 S3 sont principalement concus pour être montés sur un pied dédié (FS-600 S3), mais peuvent être places sur une étagère si vous le souhaitez. Cependant, il faut noter que cela offre moins de flexibilité pour optimiser les performances de l'enceinte. Si le placement sur une étagère est nécessaire, nous recommendons d'utiliser les bouchons en mousse (fournis) pour optimier les performances de l'event (voir Section 4 : Ajustements).
Dans les deux cas, le tweeter de l'enceinte devra se situer à hauteur d'oreille par rapport à votre position d'écoute habituelle.
Remarque: Si vous utilisez une etagere, assurez-vous qu'elle est suffisamment solide pour supporter correctement le poids et fixez les quatre pieds en caoutchouc auto-adhesifs sur la face inférieure de l'enceinte.

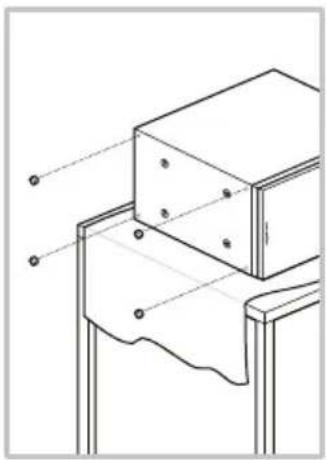

HTM6 S3
Si vous utilisez un projecteur avec un écran acoustique transparent, placez l'enceinte derriere le centre de I'écran. Sinon, placez-la directement sous ou au-dessus de I'écran à I'aide d'un pied, d'un meuble ou d'une étagère murale, en veillant a ce que I'énceinte soit aussi proche que possible du niveau des oreilles. Si I'énceinte doit être placee sur une étagère ou dans un rack
partagé avec d'autres équipements audiovisuels, fixez les quatre pieds en caoutchou autocollants à la base de l'enceinte. Ils assurent un certain degré d'isolement des vibrations.
Choix de la position
Qu'il s'agisse d'une installation stéreophonique ou multicanal Home Cinema, faites en sorte que l'environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée pres d'un mur lisse et nu, tandis que l'autre se trouve proche d'épais tissus et tapis, la qualité et l'équilibre stéreophonique finaux risquent fort d'être compromises.

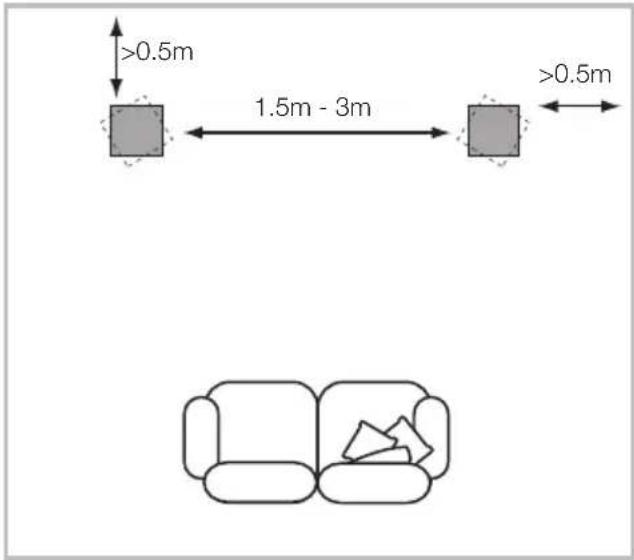

Systèmes stéreophoniques conventionnels
Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l'une de l'autre, formant ainsi les deux angles d'un triangle équilatéral dont le troisième angle sera la position d'écoute privilégiee. Les enceintes doivent être positionnées à au moins 50 cm des murs arrières et périhériques de la piece ( comme indiqué sur le schéma cédessus).

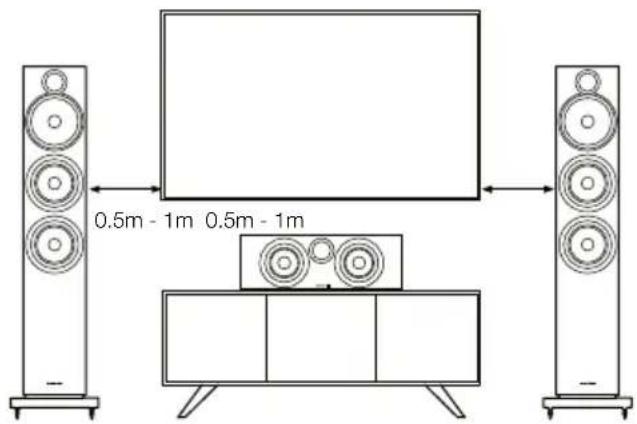

Systèmes Home Cinema
Si les enceintes sont utilisées en tant qu'enceintes frontales d'un système Home Cinema, elles doivent être plus rapprochées l'une de l'autre que dans le cas d'une installation stérophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l'image sonore générale. Positionné les deux enceintes à environ 50 centimètres de chaque côté de l'écran, afin de conserver une image sonore en rapport avec l'image video. Comme pour un système audio stéreo traditionnel, les enceintes devront idéalement être éloignées d'au moins 50 centimètres des murs adjacents.
Champs magnétiques
Les haut-parleurs à l'intérieur de l'enceinte générent des champs magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommendons donc de tener éloignés d'au moins 50 centimètres des enceintes les apparéils sensibles à ces champs magnétiques (televisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et video, cartes magnétiques, etc.). Les écans LCD, OLED et plasma ne sont pas affectés pas les champs magnétiques.
3. Connexions

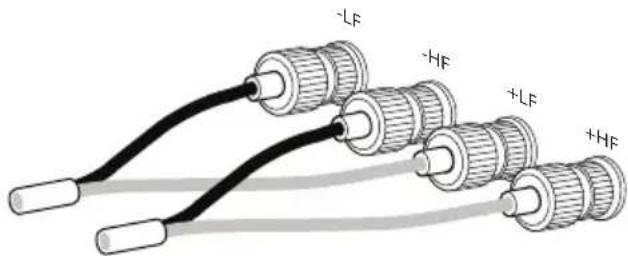

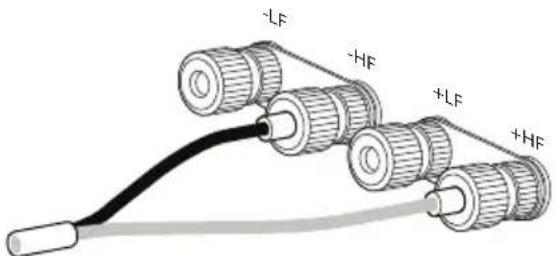

Connexion classique Connexion bi-cablee
Avertissement de sécurité
Tous les branchements doivent etre réalisés avec tous les éléments audio hors tension. Lorsque les appeareils audio fonctionnement normalement, le fait de
toucher les bornes ou les cables de connexion peut cause une sensation désagreable. Les prises de branchement des 600 S3 acceptent une grande variété de terminaisons de cables : prises banane 4mm , fouches 6mm et 8mm , ou fil nu jusqu'à 4mm de diamètre.
Note importante concernant la sécurité
Dans certains pays, notamment en Europe, l'utilisation de fiches banane est consideree comme un risque potentiel d'electrocution, parce que de
telles prises peuvent être insérées dans des prises d'alimentation secteur murales non protégées. Afin de satisfaire aux normes de sécurité europeennes CENELEC, les troux de 4 mm de ces prises sont donc bloqués par des bouchons en plastique. Si vous utilisez ces prises dans des pays ou cette nomme de sécurité s'applique, vous devez absolument vous assurer que les fiches banane ne pourrait pas etre utilisées de maniere dangereuse, notamment par des enfants ou des personnes non informees. Les bouchons plastiques doivent etre retires si vous souhaitez utiliser les fiches bananes.
Demandez conseil à votre revendeur pour lechioix des cables de liaison enceintes. Conservez toujours une impédance totale inférieure au maximum recommendé dans les specifications de l'enceinte et utilisez un cable de faible capacitance pour éviter une atténuation des plus haute fréquences.
Il y a deux paires de prises réunies entre elles à l'arrête de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises ( comme installé à la livraison) doivent impératifement rester en place, une seule paire de prises étant alors reliée à l'amplificateur. En cas de bi-câblage ou de bi-amplification ( ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l'amplificateur ou aux amplificateurs de manière indépendante. Ce principe de bi-câblage permet d'améliorer la résolution et la qualité des plus fins détails.
Branchez la prise « positif » de l'enceinte (avec bague rouge) sur la prise de sortie enceinte « positif » de l'amplificateur, et branchez la prise « négatif » (avec bague noir) sur la prise « négatif » de l'amplificateur. Le non-respect de cette polarité plus/moins entraine une image stéreophonique dégradée et une perte dans le grave. Tout jours visser à fond les capuchons des bornes afin d'éviter tout bruit parasite.
4. Ajustements
Avant de procéder à ces réglages, vérifie que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.
Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraine une augmentation du niveau du grave. Si vous souhaitez réduire le volume des basses sans élognier les enceintes du mur, placez les bouchons en mousse ou, pour une réduction moins importante des basses, les anneaux en mousse dans les tubes des évén (ci-dessus).
Si le niveau de grave vous parait trop élevé à certaines fréquences, cela est généralement dû à des modes de résonances parasites dans la piece d'écoute. Une modification, même légère, de la position des enceintes dans la piece ou de la position d'écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d'écoute ou de placer les enceintes le long d'un autre mur de la piece si cela est possible. La présence et la position de certains grands meubles peuvent également influencer les modes de résonance.

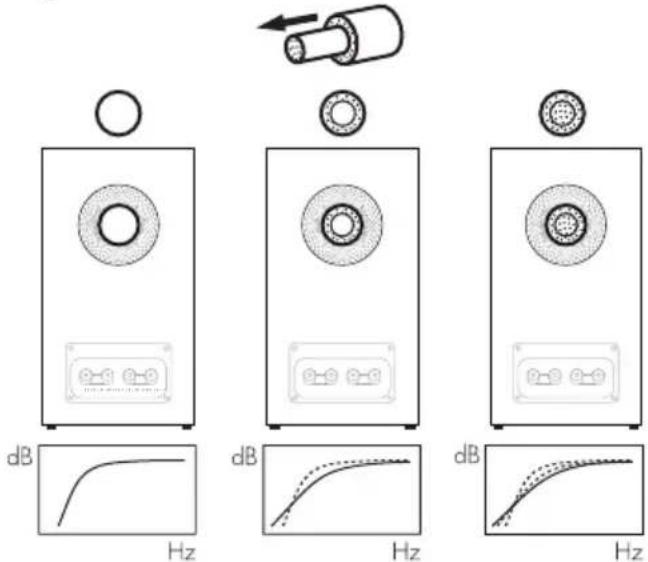

S'il n'existe aucune autre solution, vous pouvez ajuster les performances de vos enceintes dans les basses fréquences à l'aide des bouchons en mousse fournis. Les bouchons sont constitués de deux pieces, ce qui permet un réglage fin en utilisant soit la piece extérieure de plus grand diamètre de manière isolée, soit les deux pieces ensemble. L'utilisation de la seule piece extérieure en mousse de plus grand diamètre attenuera moins les basses que l'ensemble compte de bouchons.
Si la focalisation centrale de l'image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ou de modifier leur angle (plus fermé) par rapport à la zone centrale d'écoute privilégiee. Si le son parait trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou écais). Inversement, réduisez l'influence de tels éléments si le son semble trop sourd ou étient.
Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs Médium et grave en les prénant par leurs angles et en tirant très doucement vers l'avant.
- Rodage 6. Entretien
Les performances d'une enceinte acoustique se modifient subtillement pendant une période de rodage initiale. Si l'enceinte a ete stockee dans un environnement de faible temperature, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualites mecaniques optimes. De plus, ces suspensions ont egalement se "liberer" pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la temperature de stockage et la maniere dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la temperature se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mecaniquesatteignet lefonctionnement parfait correspondant à leur conception mecanique.
La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussierage. Nous vous recommendons d'utiliser un chiffon doux en microfibre. Si vous souhaitez utiliser un aérosol ou un produit d'entretien, appliquez-le sur le chiffon et non directement sur l'appareil, puis testez d'abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif, ou contenant de l'acide, de l'ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits d'entretien sur les haut-parleurs. Évitez de toucher les haut-parleurs, car vous pourriez les endommager définitivement.
