GEBRUIKSAANWIJZING 600 Series BOWERS & WILKINS

Welkom en bedankt voor uw aankoop van een Bowers & Wilkins product. Onze oprichter John Bowers geloofde

in vindingrijke ontwerpen: innovatieve en vooruitstrevende technologie vormen de Kern waarmee plezier met muziek thuis kan worden gereiliseerd. Deze visie is nog altijd ons uitgangspunt en vormt de inspiratie voor elk product dat we ontwikkelen.

Dit is een hoogwaardig product dat een zorgvuldige installmentie verdient, waarom raden we u aan de tijd te nemen deze handleiding te lezen voordat u begint. Lees verder op pagina 45

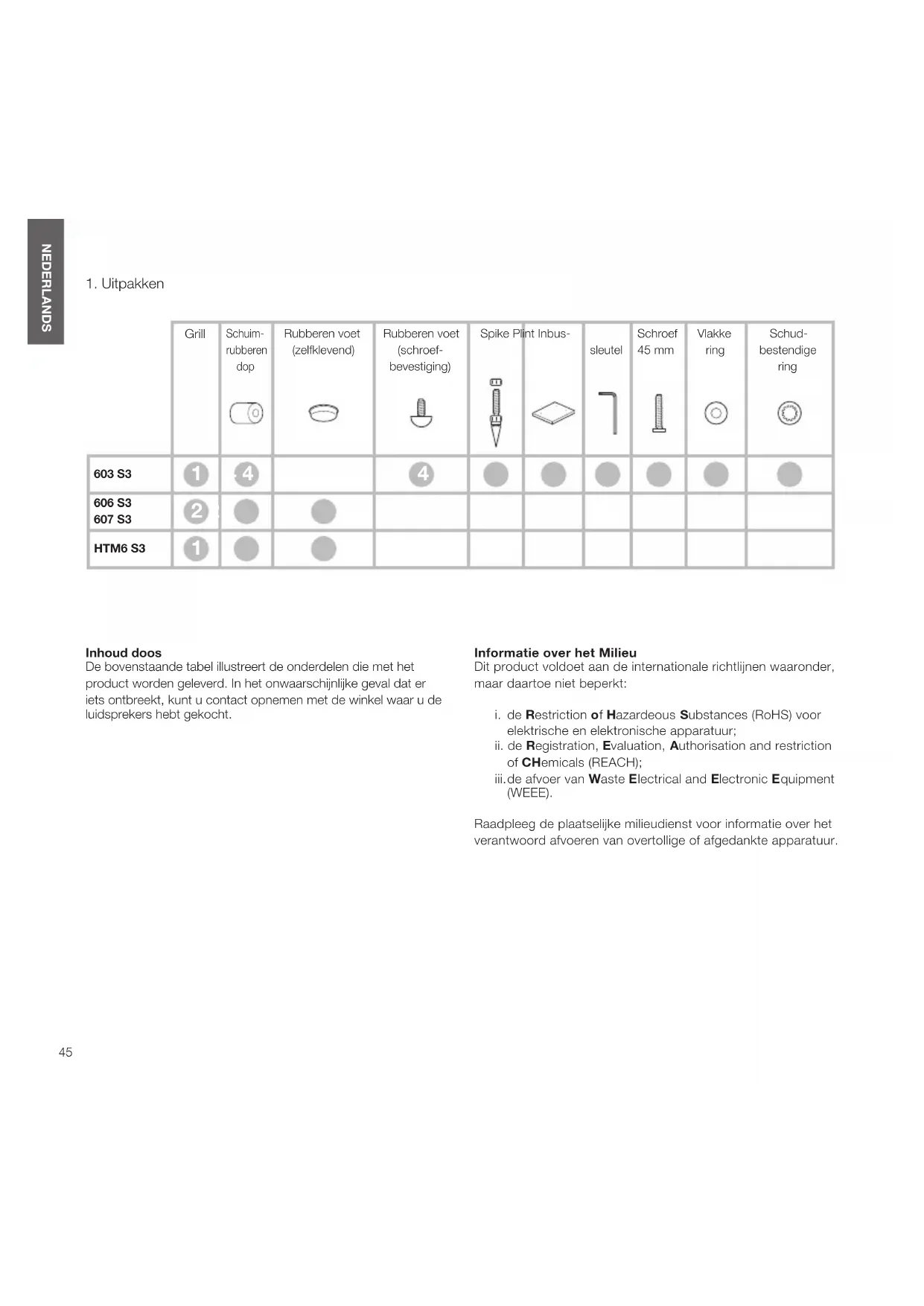

	Grill	Schuim-rubberen dop	Rubberen voet (zelfklevend)	Rubberen voet (schroef-bevestiging)	Spike Plint Inbus-sleutel		Schroef 45 mm	Vlakke ring	Schud-bestendige ring
603 S3	1	4		4	●	●	●	●	●
606 S3	2	●
607 S3
HTM6 S3	1	●

Inhoud doos

De bovenstaande babel illustrstreert de onderdelen die met het product worden geleverd. In het onwaarschijnlijke geval dat er iets ontbreekt, kut u contact opnemen met de winkel waar u de luidspeakers hebt gekocht.

Informatie over het Milieu

Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe Niet beperkt:

i. de Restriction of Hazardous Substances (RoHS) voor elektrische en elektronische apparatuur;
ii. de Registration, Evaluation, Authorisation and restriction of Chemicals (REACH);
iii.de afvoer van Waste Electrical and Electronic Equipment (WEEE).

Raadpleeg deplaatselijke milieuduinenst voor informatie over het verantwoord op afvoeren van overtollige of afgedankte apparatuur.

2. Opstelling 603 S3

Luidspreker Installeren

603 S3

De 603 S3 mag alleen op de vloer worden gemonteerd. Voor goede stabiliteit要去en de luidsprekers aktijd met de meegeleverde plint worden geinstalleer. Gebruik verrolgens de meegeleverde spikes of rubberen voeten om ervoor te zorgen dat de luidsprekers stevig op de vloer staan.

U(Int)knt de plint tijdens het uitpakken bevestigen; volg hiervoor de bovenstaande illustraties of de diagrammen op de flappen van de doos.

Waarschuwing

De plint MOET alkijd worden gebruikt, met de rubberen voeten of de spikes in de plint gestoken. De rubberen voeten of de spikes NOOITrechtstreeks in de kast steken.

Belangrijke veiligeidsmededeling

Spikes zijn bedoeld om door het tapijt heb te prikken, zDat de luidspreker op de vloer eronder staat. Schroef de borgmoeren in eerste instantie zo ver op de spikes, dat de moeren net boven het tapijt zweven wonneer de spikes op de vloer daaronder rusten. Schroef de spikes helemaal in de openingsen met schroefdraad van de plint. Wanner de luidspreker Niet stabel staat en wiebelt, schroef dan de beiden spikes die de vloer Niet raken wat verder maar buiten tot de kast Niet meer wiebelt. Vergrendel tenslotte de moeren aan de onderkant door de moer met de meegeleverde steeksleutel voorzichtig aan te draaien terwijl u de bijgeleverde draaipen gebrukt om te voorkomen dat de spikevoet draait. Het is verstandig de spikes vast te zetten nadat de optimale luidsprekeropstelling is gezonden.

Bij andere vloeren dan tapijt Aunt u krassen op de vloer voorkomen door ter bescherming een metalen schijf - een muntstuk bijvoorbeeld - tussen de spikes en de vloer te gebruiken; ook aunt u de rubber voetjes gebruiken. Breng de rubber voetjes opdezelfde wijze aan als de spikes en stel ze opdezelfde manier af.

606 S3/607 S3

De 606 S3 en 607 S3 zijn hoofdzakelijk bedoeld voor montage op een speciale vloerstandaard (FS-600 S3), maar+kennenodig op een plank worden geplaatst. Houd er zichter rekening mee dat dit minder flexibilititeit voor optimalisatie van de prestaties van de luidspreker besteht. Als de luidspreker op een plank moet worden geplaatst, raden we u aan de schuimrubberen doppen te gebruiken (meegeleverd) om de poortprestaties te optimaliseren (zie hoofdstuk 4: Fijnafstemming).

Bij bevide installmentieopties moeten de tweeters van de luidsprekers zich ongeveer op ooorhoogte bevinden als u zich in uw normale luisterpositie bevindt.

NB: Als u een plank gebruikt, zorg er dan voor dat die sterk genoeg is om het gewicht zonder problemen te dragen en bevestig de vier zichklevende rubberen voeten aan de onderkant van de luidspreker.

HTM6 S3

Bij gebruik van een projectielevisie met een akoestisch transparent scherm plaatst u de luidsprekers achefter het midden van het scherm. Anders plaatst u de luidspreker ofwel direct onder of boven het scherm met gebruik van ofwel een vloerstandaard, wandmeubel of muurplank en zorgt u dat

de luidspreker zo zich可能导致 op oorhoogte staat. Als de luidspreker要去 worden geplaatst op een plank of in een rek waar ook andere AV-apparatuur staat, bevestigt u de vier rubberen zichklevende voeten aan de onderkant van de luidspreker. Deze bieden een zekere mate van bescherming gegen trillingen.

Luidsprekeropstelling

Zowel bij stereo- als bij home theater systemen is het verstandig te strevenaar een identieke directe akoestische omgeving voor alle luidsprekers. Wanner bijvoorbeeld eén luidspreker dichtbij een kale wand is geplaatst en de andere in de nabijheid van zachte meubilering of gordijnen, dan zullen zowel de algehele geluidskwaliteit als het stereobeeld waar onder lijden.

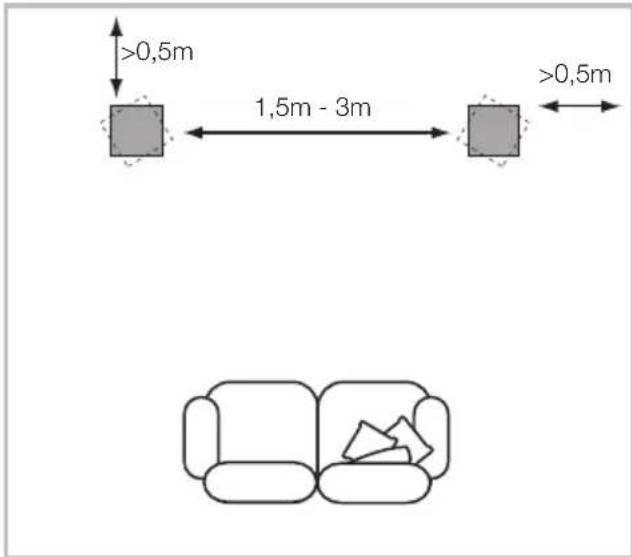

Conventionele Stereosystemen

Als uitgangspunt worden de luidsprekers 1,5 tot 3 meter uit elkaar geplaatst, zodenig dat zich zich beiden even ver van het luistergebied bevinden. De luidsprekers要去en ten minste 0,5 m van de achterkant en eventuele zich wanden worden geplaatst (zoals op de bovenstaande afbeelding is te zien).

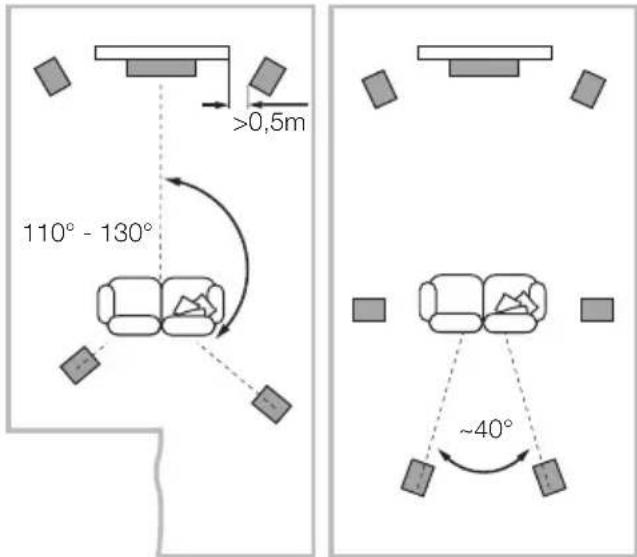

5kanalen 7kanalen

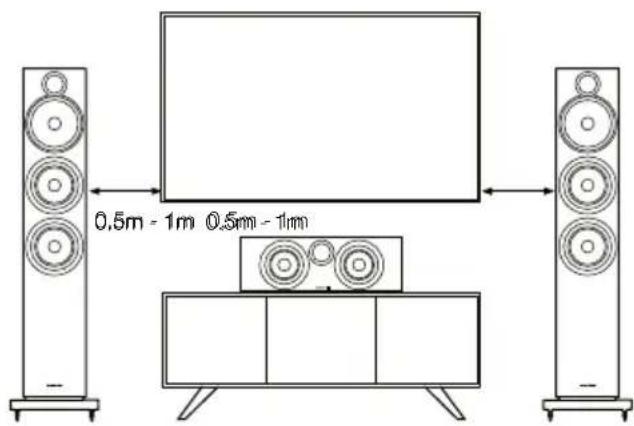

Home Theater Systemen

Wanneer de luidsprekers worden gebruikt voor de front kanalen in een home theater system, dienen ze ieits zichter bij elkaar te staan dan bij tweekanalen stereo waar dat de surround kanalen het klankbeeld verbreden. Opstelling van de luidsprekers op 0,5 m ter weerszijden van het beeldschem houdt het klankbeeld in de juiste verhouding met de grootte van het beeldschem. Net als bij conventionele stereo-opstelling dienen de luidsprekers liefst ca. 0,5 m van dechterwand te blijven en eveneens 0,5 m van de zijwanden.

Magnetisch Strooveld

De luidsprekereenheden verroorzaken een magnetisch strooiveld dat ook buiten de kast merkbaar is. Wij raden u aan magnetisch gevoelige zaken (beeldbuizen, computerdiscs, audio- en videobanden, creditcards, enz.) minimaal op een afstand van 0.5m van de luidspreker te houden. LCD- en plasmaschermen zichniet gevoelig voor het magnetisch veld. LCD, OLED en plasma beeldschermen hebben geen last van magnetische velden.

3. Verbindingen

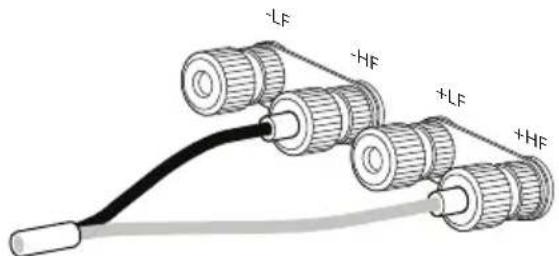

Conventionele aansluiting Dubbeldraadse aansluiting

Belangrijke veiligheidsmededeling

Alle verbindingen moeten worden gemaaakt met de audioapparatuur uitgeschakeld. Bij normalaal gebruik van audioapparatuur kan het aanraken

van Niet-geisoleerde luidsprekeraansluitingen of bedrading een onaangenaam gevoelveroorzaken. De luidsprekeraansluitingen van de 600 S3 accepteren verschillende soorten kabels en pluggen: 4mm banaanstekkers, 6mm en 8mm (1/4" en 15/16") spades, of blanke draadeinden van max. 4mm (5/32").

Belangrijk voor uwveiligheid

In bepaalde landen, vooral Europa, worden het gebruik van 4mm banaanstekkers beschouwd als potentieel gevaarlijk,ondat deze ook in onbeschemde

stopcontacten kunden worden gestoken. Om te voldoen aan de Europese CENELEC jegheidsregels+zijn de openings op de aansluitingen geblokkeerd met plastic pennen. Wanner u het product gebruikt in een land waar deze regels gelden, dient u zich ervan te overtuigen dat banaanstekkers Niet op onveilig manier kunden worden gebruikt door kinderen en andere nicht geinformeerde Personen. De plastic pinnen kunden worden verwijderd als u bananenstekkers wilt gebruiken.

Vraag uw leverancier om informatatie over kabels. Houd de totale impedantie beneden het maximum als aanbevolen in de technische gegevens en gebruik kabel met een lage inductie om verzwakking van hoge frequencies te voorkomen.

Er bevinden zich twee paar gekoppelde aansluitklemmen awhile op de luidspreker. Voor een conventionele aansluiting (linksboven)要去en de koppelingen:tussen de aansluitklemmen op hun plaats blijven zitten (zoals bij aflevering het geval is) en sluit u maar een paar aansluitklemmen op de versterker aan. Voor dubbel bedrade aansluitingen of dubbele versterking (rechtsboven)要去en de koppelingen:tussen de aansluitklemmen verwijderd worden en要去 elk paar aansluitklemmen apart aan de versterker(s) worden aangesloten. Dubbele bedrading kan de resolutie bij een lage detailtering verbeteren.

Zorg ervoor dat de positieve aansluitingen van de luidspreker (met rode ring) met de positieve uitgang van de versterker worden verbonden en de negatieve aansluitingen van de luidspreker (met zwarte ring) met de negatieve uitgang van de versterker worden verbonden. Foutieve aansluiting geeft een minder goed ruimtebeeld en verlies aan bas. Schroef de dappen.altijd hebelaal over de aansluitingen om bijgeluiden te voorkomen.

4. Fijnafstemming

Controller voordat u aan het fijnafstemmen begint, of alle verbindingen correct en stevig zich geinstalleerd.

Door de luidsprekers verder van de wand teplaatsen zal in het algemeen het laag afnemen. De ruimte achefter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers zichter bij de wand op te stellen, neemt het laag juist toe. Wanner u het laag wilt reduceren zonder de luidsprekers verder van de wand teplaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven.

Als de lage tonen lijken af te wijken van de freiagentie, is dit waarschijnlijk het gevolg van de akoestiek in het vertrek. Dekleinste veranderingen in de positie van de luidsprekers of de luisterpositie kannen al een aanzienlijk efect hebben op de geluidsprestaties, met name bij lage frequencies. Probeer zo mogelijk uw luisterpositie te veranderen of uw luidsprekers voor een andere wand teplaatsen. Ook de aanwezigheid en positie van groote meubelstukken kan van invloed zijn op de akoestiek.

Als er geen alternatif is, kurz u de luidspekerprestaties op lage freiagentie aanpassen met gebruik van de meegeleverde schuimrubberen doppen. Deze doppen zijn tweedelige onderdelen die een zekere mate van fijnafstellung möglichk maken met gebruik van ofwel alleen het buitenste schuimrubberen stuk, dat een grotere diameter heeft, of met de twee stukken samen. Als u alleen het buitenste schuimrubberen stuk met de grotere diameter gebruikt, is er minder demping van lage tonen dan wanner u de hele dop gebruikt.

Wonneer het centrale geluidsbeeld vaag is, probeer dan de
luidsprekers zichter bij elkaar te zetten en ze te richten op een
punt jeist voor de luisterpositie. Is het geluid te helder, dan kan
het aanbrengen van zachtere stoffering in de kamer (zwaardere
gordijnen bijvoorbeeld) een betere balans bewerkstelligen.
Omgekeerd kan het reduceren van zachte stoffering een donkere
klank helderde make.

De meest kritische luisteraars raden we aan de grills van de woofer/middentoner te verwijderen door ze bij de rand vast te pakken en de voorzichtig van de kast te trekken.

1. Inspelen 6. Onderhoud

De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subsiele wijze iota veranderen. Wanner de luidspreker in een koude omgeving opgeslagen is geweest, zich de dampende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste Mechanische eigenschappen terug hebben. Ook za de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, worden bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij worden gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te lately verzrikieren.

De kast hoeft over het algemeen alleen maar te worden afgestoft. Wij raden u aan een zachte microvezeldoek te gebruiken. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzlichtbare plek, waar sommige reinigingsmiddelen het oppervlak hunnen beschadigen. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van de eenheden, vooral de tweeteter, die zeer gemakkelijk beschadigd kan raken.

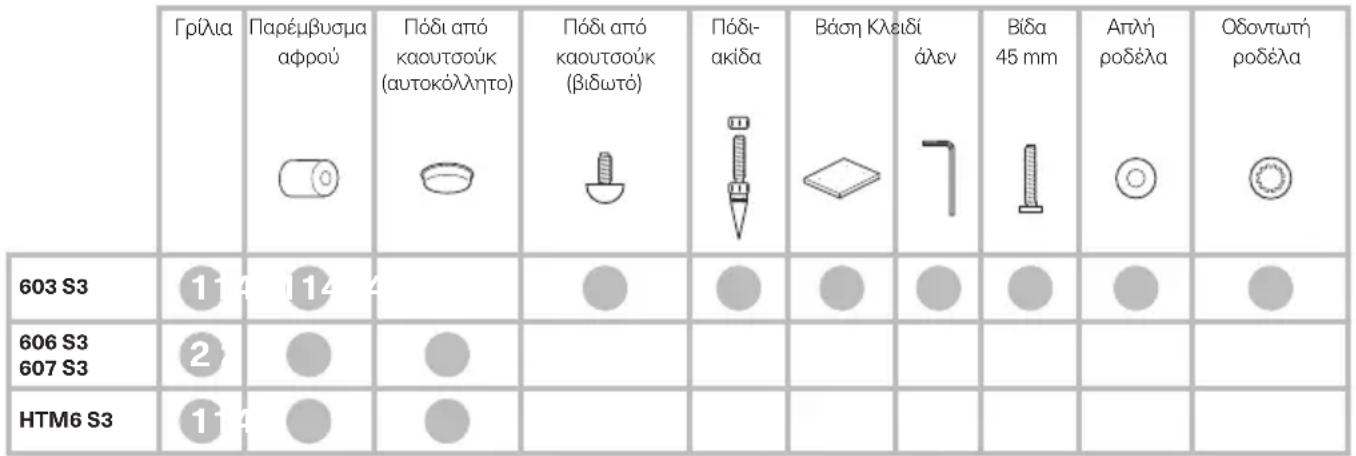

1.Aooukuuoiia
