Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgegliedte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in ihrem Zuhause sind. Wir teilen seine Meinung und jedem von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen dazu, sich ein weniger Zeit zunehmen und diese Bedienungsanleitung vor der Installation zulesen. Fortsetzung auf Seite 17 →

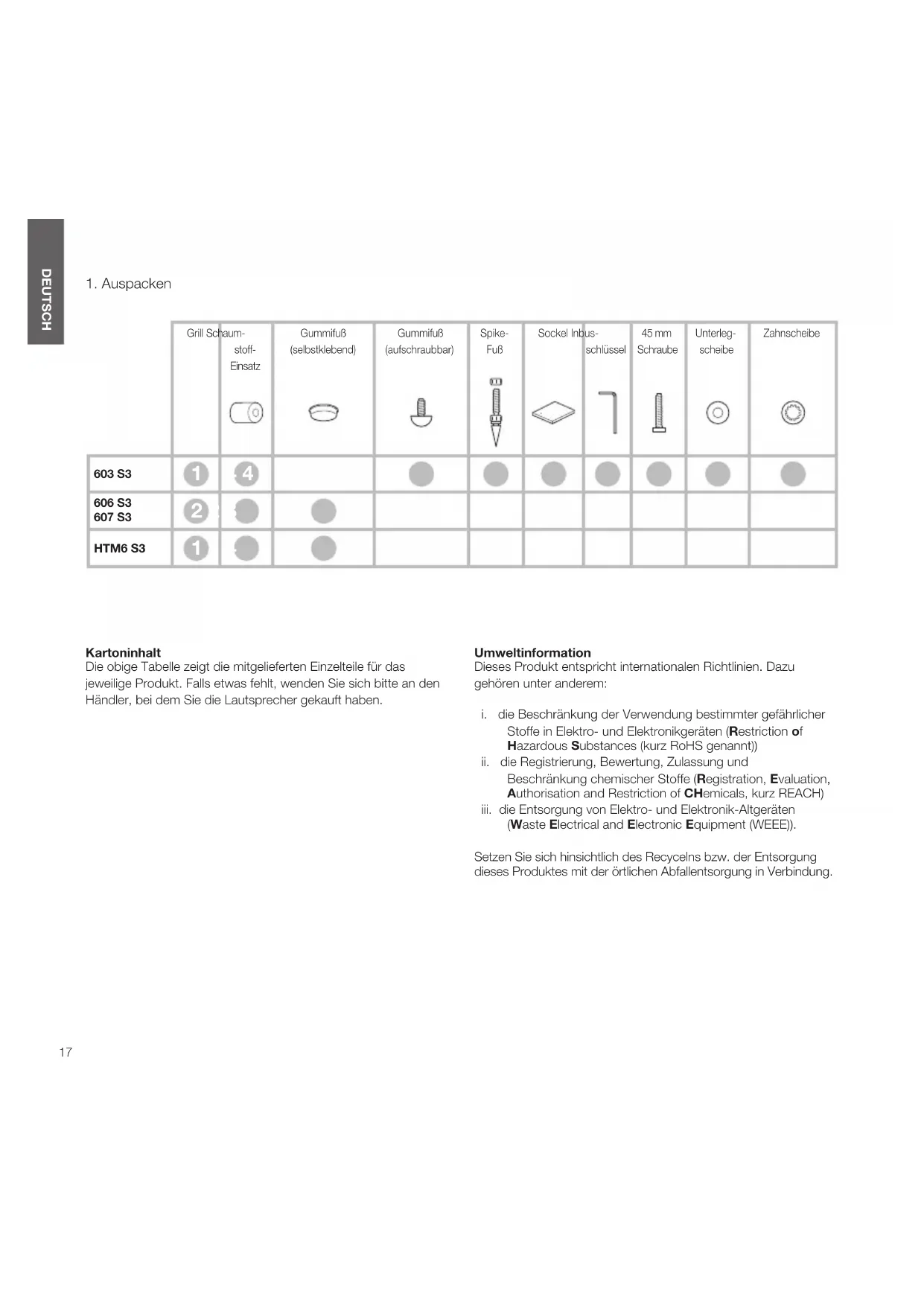

	Grill Schaumstoff-Einsatz	Gummifuß(selbstkreibend)	Gummifuß(aufschraubbar)	Spike-Fuß	Sockel Inbus-schlüssel	45 mm Schraube	Unterleg-scheibe	Zahnscheibe
603 S3	1	4
606 S3	2
607 S3
HTM6 S3	1

Kartoninhalt

Die obige Tabelle zeigt die mitgelieferten Einzelteile für das jeweilige Produkt. Falls etwas feht, wenden Sie sichitte an den Handler, bei dem Sie die Lautsprecher gekauft haben.

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehoren unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recyclens bzw. der Entsorgung deses Produktes mit der ortlichen Abfallentsorgung in Verbindung.

2. Positionierung 603 S3

Aufstellen der Laufsprecher 603 S

603 S3 sind nur für die Bodenaufstellung geeignet.
Bringen Sie den mitgelieferten Sockel an und sorgen Sie dann davon, dass die Lautspeicher mit den mitgelieferten Spikes oder Gummifüben fest auf dem Boden stehen, um einen sicheren Stand zu gewährleisten.

Sie konnen den Sockel während des Auspackens anbringen, indem Sie den Abbildungen oben oder den Zeichnungen auf der oberen Klappe des Kartons folgen.

Achtung

Zum Einsetzen der Gummi- oder Spike-FüBe MUSS immer der Sockel verwendet werden. Setzen Sie Gummi- oder Spike-FüBe NICT direct in das Gehäuse ein.

Wichtiger Sicherheitshinweis

Die Spikes haben scharfe Spitzen - nicht berühren.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich hindurchgehen und auf der Bodenoberfläche aufliegen. Schrauben Sie die Kontermuttern zunachst nur soweit auf die Spikes, dass sich die Mutter knapp über dem Teppich befinden, wenn die Spikes auf dem Boden aufliegen. Drehen Sie die Spikes vollständig in die Gewindebohrungen des Sockels. Soltte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so losen Sie die beiden nicht aufliegenden Spikes, bis der Lautsprecher fest auf dem Boden steht. Zum Schluss die Mutter gegen den Sockel kontern und die Mutterleitung anziehen, um eine Drehung des Spikes zu verhindern. Es ist sinnvoll, die Spikes erst dann anzubringen und einzustellen, wenn Sie die optimale Position für den Lautsprecher fühden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der Bodenoberfläche vermeiden, legen Sie entweder jeweils eine Schutzscheibe (viel)eicht eine Münze) unter die Spikes oder verwenden die beiliegenden Gummifübe.

606 S3/607 S3

Die Modelle 606 S3 und 607 S3 sind in erster Linie für die Montage auf einem speziellen Bodenstandner (FS-600 S3) vorgesehen, können aber auch auf einem Regal aufgestellt werden. Allerdings ist hierdurch ein geringeres Maß an Flexibilität bei der Optimierung der Audio-Performance gegeben. Wird der Laufsprecher auf ein Regal gestellt, empfehlen wir, die beiliegenden Schaumstoffeinsätze zur Optimierung der Basswiedergabe zu verwenden (siehe Kapitel 4: Feinabstimmung).

In beiden Fällen sollen sie der Hochtöner des Laufsprechers in Ohrhöhe befinden, wenn Sie sich in ihrer gewohnten Sitzposition befinden.

Hinweis: Bei Regalaufstellung vergewissern Sie sich, dass diese stabil genug ist, um das Gewicht zu tragen, und bringen Sie die vier selbstklebenden Gummifübe an der Unterseite des Lautsprechers an.

HTM6 S3

Wenn Sie einen Projektsfernseher mit einem akustisch transparenten Bildschirm verwenden, positionieren Sie den Lautsprecher hinter der Mitte des Bildschirms. Anderfalls positionieren Sieihn entweder direkt unter oder über dem

Bildschirm mit Hilfe eines Bodenstanders, eines Möbelstücks oder eines Wandregals, wobei Sie darauf achten sollen, dass sich der Laatsprecher soweit wie möglich auf Ohrhche befindet. Wenn der Laatsprecher auf einem Regal oder in einem gemeinsamen Rack mit anderen AV-Geräten aufgestellt werden soll, befestigen Sie die vier selbstklebenden Gummifübe an der Unterseite des Laatsprechers. Sie sorgen für ein gewisses Maß an Schwingungssolierung.

Positionierung der Laufsprecher

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino-Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Laufsprecherähnlich ist. Befindet sich beispissewein Laufsprecher in der Nähe einer nachten Wand, während der andere Laufsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

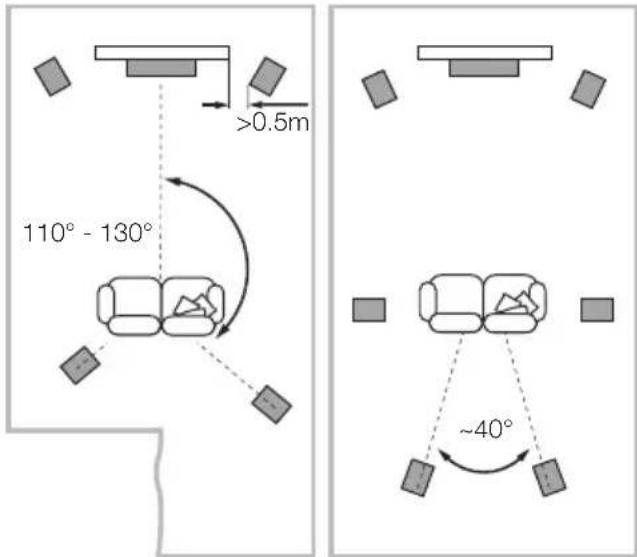

Zunachst sind die Laufsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zuplatzieren, das an der dritten Ecke durch den Hörbereich verwollständigt wird. Die Laufsprecher sollen mindestens 0,5m von der Rückwand und etwaigen Seitenwänden halten aufgestellt werden (wie in der obigen Abbildung dargestellt).

5 Kanäe 7 Kanäe

Heimkinosysteme

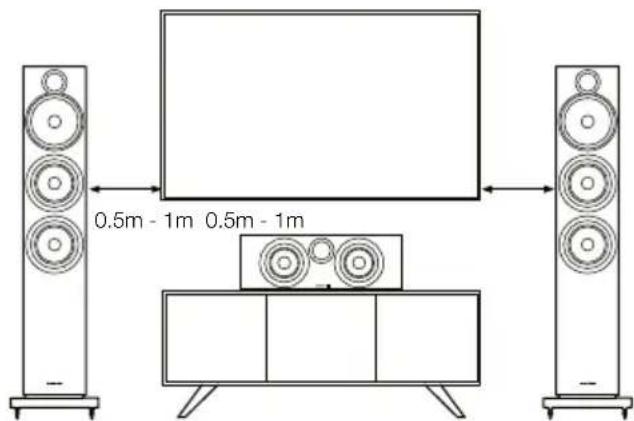

Werden die Laufsprecher für die Frontkanäe eines Heimkinosystems genutzt, so sollen den die Laufsprecher nahr zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäe zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Laufsprecher innerhalb von ungebärn 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollen den laufsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

1. Anschlieben der Laufsprecher

Herkömmlicher Anschluss Bi-Wiring Anschluss

Wichtiger Sicherheitshinweis

Beim Anschließlich sollen alle Audiogeräte abgescheltet sein. Bei der Verwendung von Audiogeräten im normalen Betrieb kann das Berühren von nicht isolierten

Lautsprecheranschluss oder Kabeln zu einem unangenehmen Gefuhl führen. Die Lautsprecherklemmenieten eine Reihe von Anschlussmöglichkeiten: So konnen 4-mm-Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drahte bis zu einem Durchmesser von 4 mm angeschlossen werden.

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen Ländern wird die Verwendung von 4-mm-Bananensteckern als möglichches Sicherheitsrisiko betrachtet, da sie in

die LÖcher nicht gesicherter Netzsteckdosen gesteckt werden konnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit Kunststoffstiften gesichert. Setzen Sie den Laufsprecher in einem dieser Länder ein, sollenn Sie sicherstellen, dass die Bananenstecker nicht unsachgemäß von Kindern oder anderen nicht informierten Personen genutzt werden. Die Kunststoffstufe können entfern werden, wenn Sie Bananenstecker verwenden möchten.

Lassen Sie sich bei der Auswahr der Lautspracherkabel von ihrer autorisierten Fachhändler beraten. Die Gesamtimpedanz soll unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Indukttät besitzen, da sehr hohe Töne sonst gedämpft werden.

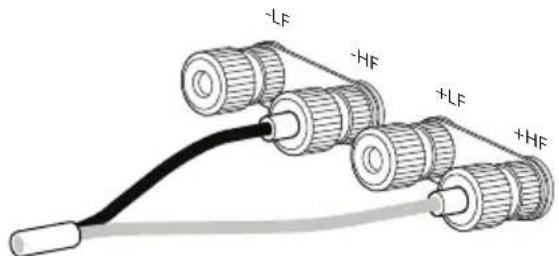

An der Laatsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Laatsprecher im Bi-Wiring-Verfahren betrieken werden (siehe oben rechts), müssen zunachst die Brücken entfern't werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (mit rotem Ring) Anschlussklemmen am Laufsprecher mit dem positiven Ausgang am Verständner und die negativen (mit schwarzem Ring) Anschlussklemmen mit dem negativen Ausgang am Verständner verbunden werden. Ein nicht korrektes Anschlieben der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen. Schrauben Sie die Anschlusskappen immer vollständig fest, um ein Klappern zu verhindern.

4. Feinabstimmung

Vergewissem Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein großerer Abstand zwischen Laufsprechem und Wänden führt zu einer Reduzierung des Bassniveauaus. Der Raum hinter den Laufsprechem schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Laufsprecher bisher an die Wände gestellt werden. Mochten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Laufsprechem und Wand zu vermögen, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Stegt das Bassniveau nicht im Einklang mit der Frenz, so ist dies auf starke Resonanzen im Raum zureckzuführen. Selbst kleinste Änderungen bei der Laatsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frenziden, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, ihre Hörposition zu verändern oder ihre Laatsprecher an eine andere Wand zu stellen. Auch das Vorhandsein und die Position großer Möbelstücke konnen Resonanzmoden beeinflussen.

Wenn es keine Alternativen gibt, können Sie die Tiefonleistung ihrer Laufsprecher mit den mitgelieferten Schaumstoffeinsätzen anpassen. Die Einsätze sind zweiteilig und ermöglichen eine gewisse Feinabstimmung, indem entweder das äußere Stück mit dem größeren Durchmesser einzeln oder beiden Teile zusammen verwendet werden. Wenn Sie nur das äußere Schaumstoffstück mit dem größeren Durchmesser verwenden, werden die Basse weniger stark gedämpft als bei einem zweiteligen Schaumstoffeinsatz.

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher;naher zusammen oder so auf,dass sie in Richtung Horbereich zeigen. Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z.B.schwerer Vorhange). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungs gegenstände auf ein Minimum reduzieren.

Der anspruchsvolle Hörer sollte den Grill für den Tief-/ Mitteltonbereich entfernen, indem er die Kanten umfasst und sie vorsichtig vom Gehäuse abzieht.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Laufsprechers. Werde er in einer kühlen Umgebung gelagert, so wird es eine Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Laufsprecher besteht, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager-und Einsatzbedingungen. Grundsatzlich kann man sagen, dass es eine Woche dauert, bis sich die Laufsprecher nach Temperaturinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Wir empfehlen die Verwendung eines weichen Mikrofasertuchs. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprehen Sie diesen zunachst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunachst an einer klinen, unauffälligen Stelle, da eine Reinigungsvprodukte die Oberflächen beschädigen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Laufsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.
