MODE D'EMPLOI VCS30 Series II BOSE

Notice d'utilisation

Positionnement de l'enceinte centrale 6

Positionnement des enceintes arriere (surround) 7

Raccordement des enceintes 8

Choix du cable d'enceinte 8

Utilisez correctement les cables de raccordement d'enceinte 8

Réalisation des connexions 9

Fixation murale des enceintes 11

Réglage des paramètres sonores surround 12

Obtenir un son Home Cinema réaliste 12

Réglaged'un ampli-tuner Pro-Logic 12

Utilisation du signal test 12

Réglages des graves et des aigués 12

Réglage d'un ampli-tuner Dolby Digital 13

Son intermittent 13

Réréquence 14

Recherche de defaults 14

Service Client 14

Entretien des enceintes 15

Durée de la garantie 15

Informations techniques 15

Informations personnelles

Les numérodesérie sont situés au dos de chaque enceinte.

Numero de série de l'enceinte centrale :

Nombre de série des enceintes arrêté (surround) et

Nom du revendeur :

Numéro de téléphone du revendeur : Date d'achat :

Nous vous recommendons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

©2001 Bose Corporation. Aucune partie de ce document ne peut etre reproduite, modifiee, distribuée ou utilisees sans permission ecrite préalable.

Dolby est une marque de fabrique de Dolby Laboratories Licensing Corporation.

Installation

Avant-propos

Nous you remercions d'avoir choisi ces enceintes Home Cinema Bose. L'enceinte centrale VCS-10 et le systeme d'enceintes centrales/arriere VCS-30 Series II sont specialement prevus pour restituer le son issu de pistes audio associées à un support video. Ces enceintes sont conçues pour offrir des performances optimales avec des amplis-tuners ou amplificateurs audio-video (A/V) disposant de cinq sorties H.P.

Chaque emballage contient une enceinte centrale. Son blindage magnétique vous permet de la placer directement au-dessus, sur ou en-dessous de votre télévisueur, sans que l'image de celui-ci soit perturbée. L'enceinte assure une reproduction fidèle et parfaitement définie de la piste sonore centrale. Des enceintes supplémentaires, disposées sur l'avant de la piece sont chargées des voies audio droite et.gauche issues du média video.

En plus de l'enceinte centrale, le système VCS-30 Series II comprend deux enceintes surround. Elles sont destinées à être placées à l'arrière de la zone d'écoute. Des supports spécifiquement adaptés sont livrés avec l'ensemble, afin de simplifier l'installation murale des enceintes.

Lisez attentivement et suivez les instructions contenues dans cette notice. Elles vous aideront àmettre en œuvre et à utiliser de manière appropriée, les enceintes de votre nouveau système Home Cinema. Ainsi, vous seront auditif et visuel sera total.

Déballage

sue

Déballez soigneusement les différents éléments contenus dans le carton. Conservez tous les matériaux d'emballage en cas d'utilisation ultérieure. Vérifiez le contenu du carton (Figure 1, A ou B).

Si l'une des enceintes semble endommagée, n'essayez pas de la faire fonctionner Remettez tous les éléments dans le carton d'origine et avertissez immédiatement Bose ou votre revendeur/agréé.

Remarque: Profitez-en pour noter des maintainant les numeros de série qui figurent au dos de chaque enceinte. Inscrivez-les sur votre carte de garantie et à la page 3 de cette notice.

Installation

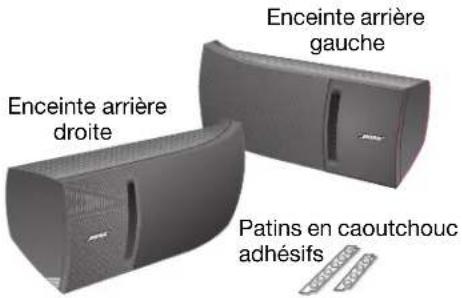

A. Contenu de l'emballage de I'enceinte VCS-10

Figure 1

Patins en caoutchouc adhesifs
Notice d'utilisation

B. Contenu de l'emballage du système d'enceintes VCS-30* Series II

Kit de fixation

Notice d'utilisation

Installation

Positionnement de l'enceinte centrale

Celle-ci assure la reproduction sonore du canal central, tout en n'occupant que peu d'espace. Ses dimensions réduites vous permettent de la poser directement sur votre téléviseur, ou encore au-dessus ou en dessous de celui-ci (Figure 2) Des patins en caoutchouc assurent sa stabilité. Son blindage magnétique empêche que l'image video ne soit perturbée.

ATTENTION: L'enceinte VCS-10^® n'est pas conscience pour être placee sur le cote, verticalement ou fixee sur un mur. Sa partie superieure n'est pas prevue pour supporter un poids qualconque, qui pourrait de plus nuire a ses performances. Assurez-vous qu'aucun debris, aucune projection d'eau provenant d'une plante ou qu'aucun objet place sur une etagere au-dessus de I'enceinte ne puisse I'endommager en tombant.
ATTENTION: Ne posez pas l'appareil à proximé de sources de chaleur telles que : radiateurs, bouches de chauffage pulsé, poèle ou autres appareils (amplificateurs y compris) dégaignant de la chaleur.

Pour obtenir un environnement sonore fidèle, suivez les indications ci-dessous :

• Placez l'enceinte sur le téléviseur ou a proximate immediate de celui-ci et centrez-la par rapport à l'écran.
  Assurez-vous que la surface sur laquelle elle est posée soit plane.
• Au besoin, disposez des patins de caoutchouc supplémentaires sous l'enceinte, à une certaine distance des bords, pour améliorer la stabilité (Figure 3).

ATTENTION: Assurez-vous que l'enceinte centrale est bien stable et ne dépasse de son support. Si nécessaire, utilisez d'autres patins de caoutchouc pour l'empêcher de basculer ou de tomber d'un téléviseur qui ne serait pas parfaitement de niveau.

Français

Figure 2

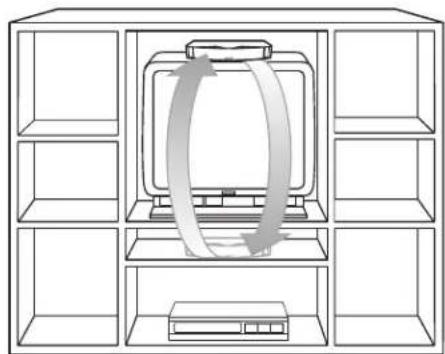

Autre emplacement possible de I'enceinte centrale

Figure 3

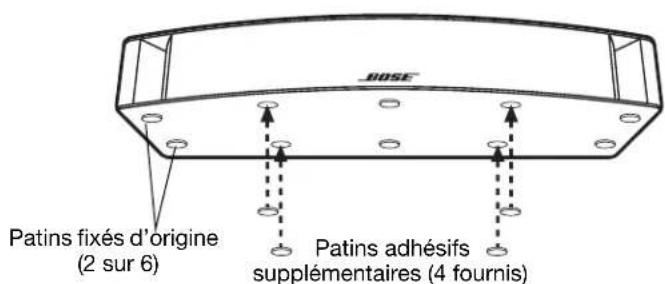

Ajout facultatif depatins adhesifs supplémentaires sous l'enceinte centrale

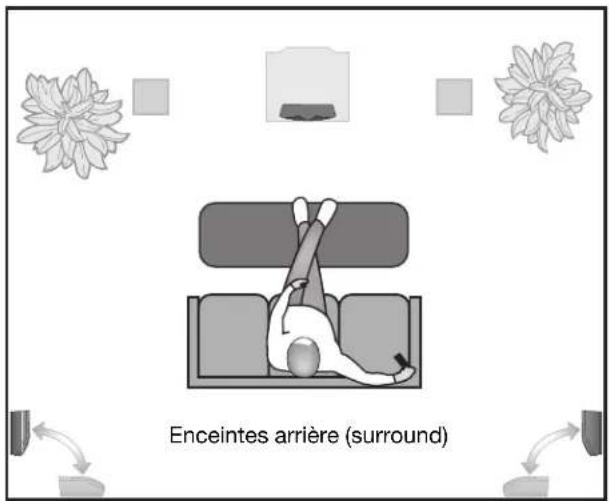

Positionnement des enceintes arrêté (surround)

Les enceintes surround du système VCS-30^® Series II servent à la reproduction des effets sonores surround en provenance de l'arrête de la zone d'écoute (Figure 4).

Autres emplacements possibles pour les enceintes arriere

Figure 4

Ajout de patins adhesifs sous les enceintes arrriere.

Les enceintes peuvent être fixées au mur à l'aide des supports fournis. Si vous utilisez ceux-ci, reportez-vous aux schémas correspondants fournis en annexe. Ne raccordez pas les enceintes avant d'avoir lu ces instructions.

Vous pouvez également installer les enceintes sur une table ou une étagère, en position horizontale ou verticale.

ATTENTION: Ne posez pas l'appareil à proximé de sources de chaleur telles que : radiateurs, bouches de chauffage pulsé, poèle ou autres apparèils (amplificateurs y compris) dégaignant de la chaleur.

Pour obtenir une répartition sonore fidèle :

• Placez les enceintes sur l'arrière de la zone d'écoute (hors de votre champ visuel), contre le mur du fond ou sur les murs lateraux.
• Placez les deux enceintes à la même hauteur.
• Espacez-les autant que la pierce le permet.
• Si vous fixez les enceintes sur leurs supports, assurez un dégagement suffisant afin de pouvoir serrer les vis.

Figure 5

Installation

Raccordement des enceintes

A ATTENTION: Avant toute connexion, eteignezVote ampli-tuner ouvoire amplificateur et debranchezson cordon secteur.Dans le cas contraire, you risquez d'endommager voitre système.
ATTENTION: N'utilise jamais un cordon secteur coupé ou détiéré, sous peine d'endommager l'un des éléments du système.
Remarque: Avant de faire chiminer un cable d'enceinte à travers un mur ou sous un plancher, vérifie les règes de construction et de sécurité applicables à l'immeuble. N'hésitez pas à consulter un electricien.

Si le canal central de l'ampli-tuner n'est pas amplifié, vous doivent raccorder ce dernier à un amplificateur. Utilisez un cable équipé de prises RCA. Reliez la sortie correspondant au canal central de l'ampli-tuner à l'entrée de l'amplificateur. Raccordez ensuite l'enceinte directement à l'amplificateur (et non à l'ampli-tuner).

Choix du cable d'enceinte

Il est important d'utiliser un cable d'enceinte de section appropriée. Un cable standard (2 conducteurs 0,75 mm²), disponible dans les magasins de bricolage ou d'électricité, convient à la plupart des applications. Si les enceintes se trouvent à plus de 9 m de l'ampli-tuner ou de l'amplificateur, consultez le tableau suivant ou renseignez-vous auprès de votre revendeur Bose/agree.

Section* Longueur*

0.75mm^2 9m maximum
1,5mm² 14m maximum
2mm 21 m maximum

* Basée sur une variation maximale de la reponse en fréquence de ± 0,5 dB.

Dénudez chaque extrémité des deux conducteurs sur environ 12 mm. Torsadez les extrémité dénudées de chaque conducteur, de façon à ce qu'aucun brin ne puisse provoquer un court-circuit entre les deux bornes.

Utilisez correctement les cables de raccordement d'enceinte

Ceux-ci sont constitués de deux conducteurs isolés. La gaine de l'un d'eux est rayée, annelée ou striée. Le conducteur ainsi repéré sert toujours à la liaison positive (+). Le conducteur uni sert toujours à la liaison négative (-). Ces conducteurs correspondant aux bornes rouge (+) et noire (-) des enceintes, de l'ampli-tuner ou de l'amplificateur.

Remarque: Il est parfois dificile de distinguier les conducteurs. Inspectez ceux-ci attentivement.

Réalisation des connexions

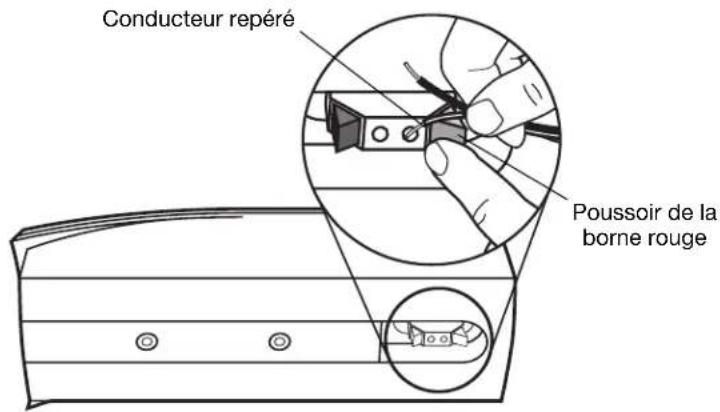

Pour raccorder le cable à l'enceinte, appuyez sur le pouvoir de la borne souhaitée et insérez le conducteur approprié dans le trou ainsi dégagé (Figure 6).

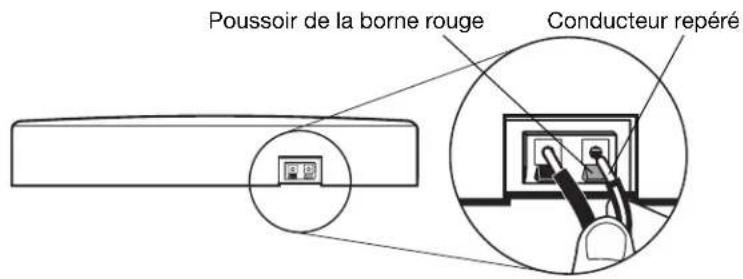

Raccordement sur l'enceinte centrale et les enceintes arrive

Figure 6

1. Raccordez l'une des extrémité du cable à l'enceinte.

A. Introduisez le conducteur repéré dans la borne rouge (+).
B. Introduisez le conducteur uni dans la borne noire (-).

1. Connectez l'autre extrémité de ce cable sur l'ampli-tuner ou l'amplificateur (Figure 7).

A. Branchez le conducteur repéré sur la borne rouge (+).
B. Branchez le conducteur uni sur la borne noire (-).

• L'enceinte centrale doit être connectée sur la sortie centrale CENTER SPEAKER de l'ampli-tuner. Si vous ampli-tuner dispose de deux jours de sorties d'enceinte pour le canal central, utilisez indifféremment l'un ou l'autre.
• L'enceinte arrête gauche se connecte sur la sortie SURROUND SPEAKER - LEFT.
  L'enceinte arriere droite se connecte sur la sortie SURROUND SPEAKER - RIGHT.

Installation

Vérification des raccordements

Veillez à ce que la polarité de toutes les connexions soit respectée (le + au + et le - au -). Verifiez que les brins de conducteurs différents n'entrent pas en contact d'une borne à l'autre. Cela risquerais de provoquer des courts-circuitts et d'endommager les divers équipements. Reprendre toute connexion inappropriée avant de rebrancher l'alimentation de l'ampli-tuner ou de l'amplificateur.

Réalisation des raccordements

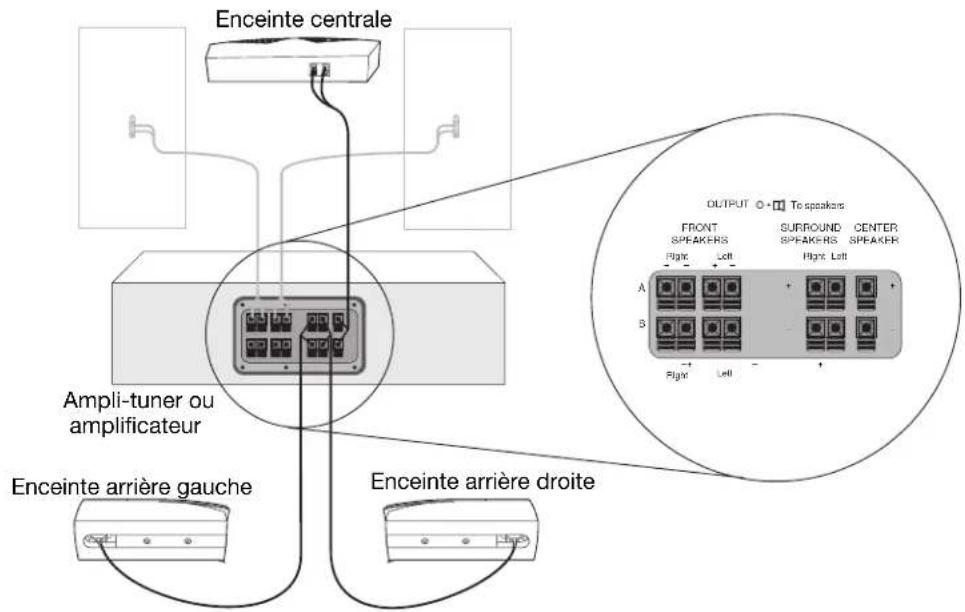

Figure 7

Fixation murale des enceintes

ATTENTION: N'installez pas les supports sur des surfaces peu résistantes ou dans lesquelles peuvent etre integres des fils electriques ou des tuyaux de plomberie. Si vous avez des doutes, faites appel a un installerateur professionnel qualifie.
ATTENTION: Ne rien suspendre aux supports ou aux enceintes. Les supports sont conçues uniquement pour soutenir le poids des enceintes.
Remarque: Consultez les dernières pages de cette notice pour visualiser le gabarit de montage et obtenir des informations sur les éléments de fixation.
Remarque: Pour une fixation verticale, positionnez la piece A sur le mur de maniere à ce que le trou correspondant à la vis C se trouve dirigé vers le bas. Serrez bien toutes les vis.
Remarque: Pour tirer pleinement parti des possibilités de l'enceinte Stereo Everywhere (« Stereo partout ») il est nécessaire de la monter horizontally.

1. Tout en maintainant le gabarit de montage en place, marquez les trous de fixation. Si vous prévoyez de faire passer le cable d'enceinte à travers le mur, marquez également le trou par lequel celui-ci doit déboucher.
2. Percez les trouen en fonction des éléments de fixation choisis.
3. Fixez la piece A du support sur le mur et la piece B à l'arrière de l'enceinte (Figure 8).
4. Fixez l'enceinte en introduisant la partie B du support dans la partie A, puis en solidarisant le tout à l'aide de la vis C. Pour modifier l'orientation, desserrez légèrement la vis C, rectifie la position de l'enceinte, puis resserrez ladite vis.

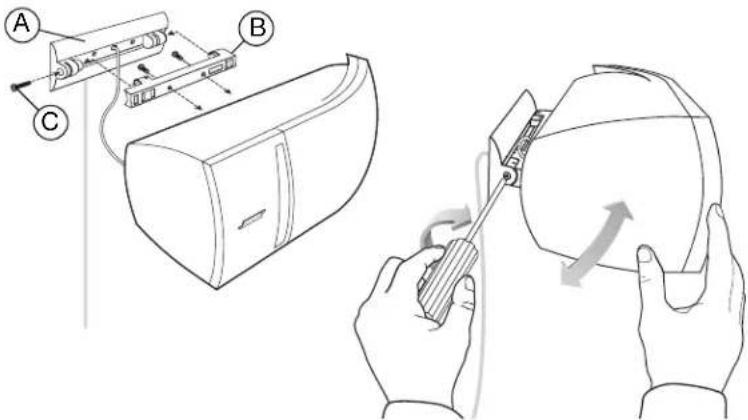

Installation du support d'enceinte

Figure 8

Obtenir un son Home Cinema réaliste

Chaque enceinte ne produit que le message sonore issu de votre ampli-tuner. Lors de la diffusion d'un programme surround, les enceintes avant et centrales produits presque constamment un signal sonore, alors que les enceintes arrirè peuvent rester parfoids silencieuses.

Réglage d'un ampli-tuner Pro-Logic

Pour les applications video, vérifie que vous avez bien sélectionné l'option NORMAL (figure 9) du mode SURROUND SOUND (son surround central). Vous pouvez appuyer sur le « Loudness » (Bass Boost ou Super Bass sur certains appeareils), pour voir si vous préférez obtenir ce type de son avec l'information video.

Figure 9

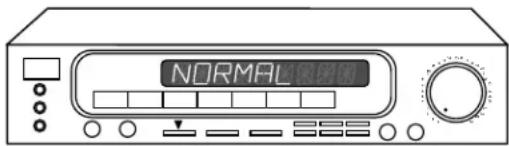

Mode surround NORMAL seLECTIONné sur l'ampli-tuner ou l'amplificateur

Utilisez le signal test de votre ampli-tuner pour vérifier les raccordements et le réglage de volume des différentes enceintes.

Utilisation du signal test

1. Gracé à la télécommande, déclenchez le signal test (test tone ON).
2. Vérifiez si ce signal est audible sur chaque enceinte, au fur et à mesure qu'il se déplace de l'une à l'autre. Les deux enceintes arrêt doivent délivrer ce son simultanément.
3. Reglez le volume correspondant aux enceintes centrale et arrrière de sorte qu'elles produit la même intensité sonore dans la zone d'écoute.

La marche à suivre peut varier selon la marque et le modele de votre ampli-tuner. Pour de plus amples informations sur l'emploi du signal test, consultez le manuel d'utilisation de votre apparéil.

Réglages des graves et des aiguës

Les meubles capitonnés, la moquette murale et les rideaux absorbent les aigus. Un tel environnement peut aboutir à un son sourd, où les basses sont prédominantes. Au contraire les planchers, les murs, ainsi que les meubles nus peuvent rendre le son strident. Écoutez attentivement vos enceintes et réglez les graves et les aigus de manière optimale. Utilisez les commandes appropriées de votre ampli-tuner.

Réglage des paramètres sonores surround

Réglage d'un ampli-tuner Dolby Digital

Vos enceintes VCS-10³ ou VCS-30⁵ sont compatibles avec les amplis-tuner Dolby Digital. Au moyen du menu Dolby Digital apparaissant à l'écran, Sélectionnez l'option SMALL, tant pour la sortie de l'enceinte centrale que pour celles des enceintes arrêté (surround).

Sortie enceinte de l'ampli-tuner Réglage approprié
Centre SMALL
Arrière gauche et croite(pour le système VCS-30 Series II)	SMALL

Pour utiliser correctement le signal test, afin de vérifier les raccordements et le réglage de volume pour chaque enceinte, consultez le manuel d'utilisation de votre ampli-tuner.

Son intermittent

Les enceintes centrales VCS-10 et VCS-30 sont équipées d'un circuit électronique perfectionné qui les protégent automatiquement contre les surcharges.

Lorsque ce circuit est déclenché, en une fraction de seconde, il coupe et rétablit alternatively le fonctionnement de l'enceinte, jusqu'à disparition de ladite surcharge. Pendant toute la durée de cette-ci, le son délivré est donc intermittent.

Si vous-percevez un tel son, baissez le volume pour éliminer la surcharge. L'enceinte revient à son fonctionnement normal des que le réglage de niveau redescend à une valeur appropriée.

Remarque: Ce problème ne devrait survenir que si l'ampli-tuner est en surcharge et qu'il provoque une distorsion du signal. Ce même phénomène peut se produit lorsque l'enceinte centrale est raccordée à un amplificateur capable de délivrer une puissance largement supérieure aux 100 W par canal, comme indiquédans la rubrique « Compatibility » à la page 15.

Référence

Recherche de défauts

Problème Action à Entrepreneurise
Aucun son audible	Vérifiez la commande de volume. • Vérifiez que l'ampli-tuner ou l'amplificateur est bien branché et qu'il est en service. • Vérifiez tous les raccordements (voir page 10). • Assurez-vous que la fonction MUTE (silence) n'a pas été sélectionnée. • Contrôlez que le casque n'est pas branché sur l'ampli-tuner.
Les enceintes centrale ou arrière ne fonctionnement pas	Vérifiez que l'ampli-tuner dispose d'un canal central et de canaux arrière amplifiés. • Assurez-vous que votre ampli-tuner est correctement régle (voir page 12 et page 13). • Contrôlez que le programme délivré par la source audio est bien encodé en surround. • Vérifiez les raccordements d'enceintes (voir page 10). • Si vous ampli-tuner est de type Pro-Logic, assurez-vous qu'il est bien connecté à l'aide d'un cable stéroye RCA à une source elle-même stéroye (dévelopseur, magnétoscope, lecteur DSS ou de disques laser video). • Si l'ampli-tuner est directement raccordé à un télévisuer stéroye, assurez-vous que toutes les autres sources (magnétoscope, lecteur DSS ou de disques laser video) sont également branchées sur télévisuer avec un cable stéroye RCA. • Si vous ampli-tuner est de type Dolby Digital, voirze à ce qu'il soit directement connecté à la source sonore (lecteur DSS, DVD ou de disques laser video), conformément aux instructions containues dans le manuel d'utilisation.
Coupure intermittente de l'enceinte centrale	Baissez le volume jusqu'à ce que l'enceinte fonctionné normalement. Son circuit protection automatique est sans doute activé pour prévenir une surcharge. • Vérifiez la puissance de votre ampli-tuner (voir « Compatibility » à la page 15.) • Assurez-vous que l'options NORMAL du mode Surrounddonisponible sur votre ampli-tuner a bien été sélectionnée.
Distortion du son	Vérifiez l'état des cables d'enceintes. • Réduisez le niveau de sortie en provenance du télévisuer ou des autres équipements raccordés à l'ampli-tuner ou à l'amplificateur.

Service Client

Pour toute information ou réparation, appelezz votre revendeur Bose® agréé ou contactez directement le Service Client de Bose.

Entretien des enceintes

ATTENTION: Si un liquide penètre dans une enceinte, débranchez-la de l'ampli-tuner et laissez-la secher à l'air libre. Puis, rebranchez l'enceinte et essayez-la. Si vous constaze un dysfonctionnement, débranchez de nouveau l'enceinte et appelez le Service Client Bose.

Nettoyez l'extérieur des enceintes VCS-10 ou VCS-30 à l'aide d'un chiffon légersement humide. En cas de besoin, vous pouvez utiliser un détergent non agressif (liquide vaisselle, par exemple) en veillant à ce que le liquide ne pénétre pas dans l'enceinte au travers de la grille en tissu ou des ouies de ventilation. Il s'agit là du seul entretien nécessaire.

Durée de la garantie

Les enceintes Bose® VCS-10 et VCS-30 Serie II sont couvertes par une garantie limitée transférable de 5 ans. Les détails de celle-ci figurent sur la carte de garantie qui accompagne les produits. Veuillez replir cette fiche, la detacher et la renvoyer à Bose.

Informations techniques

\section*{Caracteristiques}

Enceintes à évent
Blindage magnétique de toutes les enceintes
Circuit électronique de protection pour toutes les enceintes
Contrôle qualité des enceintes centrale et arrêté sur banc informatique Syncom®

Répartition des haut-parleurs dans chaque enceinte

Enceinte centrale: 4 haut-parleurs TwiddlerTM 6,3 cm

Enceintes arriere: 2 haut-parleurs TwiddlerTM 6,3 cm

Compatibilité

Enceinte centrale: Compatible avec les amplificateurs et amplis-tuners dont le canal central délivre une puissance de sortie comprise entre 10 et 100 W / Impédance de 4 à 8 Ohms

Enceintes arrriere : Compatible avec les amplificateurs et amplis-tuners dont les canaux arrriere délivrent une puissance de sortie comprise entre 10 et 80 W / Impédance de 4 à 8 Ohms

Enceinte

Polymère moulé noir avec évén accordé

Dimensions / Poids

Enceinte centrale: 82 (h) x 546 (l) x 152 (p) mm / 2,7 kg

Enceinte d'ambiance : 146 (h) x 280 (l) x 165 (p) mm / 1,49 kg

Enceinte VCS-10 emballée: 3,6 kg

Système d'enceintes VCS-30 Series II emballe : 9.1 kg

Référence

Français

Dove trovare ...

Installazione 4

Per iniziare 4

Disimballaggio 4

Trou de traversée facultatif pour le cordon d'enceinte
