GEBRUIKSAANWIJZING VCS30 Series II BOSE

De luidsprekers uitpakken 4

Hetplaatsenvandecenterluidspreker 6

Hetplaatsen van de Surroundluidsprekers 7

De luidsprekers aansluiten 8

Welke luidsprekerkabels? 8

Gebruik de kabel op de juiste manier 8

Aansluitingen make 9

Aansluitingen controleren 10

De luidsprekers aan de muur bevestigen 11

Het afstellen van uw Surround Sound systeem 12

Voor een realistisch Home Cinema-geluid 12

Het afstellen van uw Pro-Logic receiver of versterker . . . 12

Gebruik van de testtoon 12

Het afstellen van lage en hoge tonen 12

Het afstellen van uw Dolby Digital receiver 13

Als het geluid worden onderbroken 13

Verwijizing 14

Oplossen van problemen 14

Klantenservice 14

Reinigen van de luidsprekers 15

Garantieperiode 15

De serienummers bevinden zich op de achechterkant van elke luidspreker.

Serienummer van de center luidspreker:

Serienummers van de Surroundluidsprekers: en

Naam van de dealer:

Telefoonnummer van de dealer: Datum van aankoop:

Wij raden u aan uw bon en garantiekaart samen met deze gebruiksaanwijz-ing te bewaren.

©2001 Bose Corporation. Niets uit deze uitgave mag worden verveelvoudigd, gemodifieerd, gedistribuendum of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Dolby is een handelsmerk van Dolby Laboratories Licensing Corporation.

Installatie

Alvorens te beginnen

Wij danken u voor uw keuze van de Bose® Home Cinema liquidsprekers. Zowel de VCS-1010® center liquidspreker als het VCS-30® Series II center/Surround-luidsprekersystemezem zich speciaal ontworpen voor gebruik met video-soundtracks. Zij+zijn ontworpen om het Beste A/V Surround Sound ('audio/ video rondomgeluid') te halen UIT een receiver of versterkeruitgerust met vrijversterkte liquidsprekerkanalen.

Beide pakketten bevatten een center luidspreker, dus ook het pakket dat u gekocht heeft. Deze magnetisch afgeschermde center luidspreker kan direct op, boven of onder uw televieschem staan zonder verkleuring van het beeld teveroorzaken. De duidelijke en levendige geluidsweergave van het middenkanaal door deze luidspreker is bepaald opvallend. Extra luidsprekers voor in uw 'home cinema' opstelling zorgen voor het linker en rechter videogeluid.

Het VCS-30 Series II systemd bevat twee surround luidsprekers plus de center luidspreker. De twee surround luidsprekers zijn bestemd voor gebruik.akter in uw 'home cinema' opstelling. Beugels van een modern ontwerp (bijgeleverd) makes het bevestigen van.dequeue luidsprekers aan een muur eenvoudig.

Leest u alstublieft goed deze handleiding door. Het correct installeren en gebruiken van uw nieuwe Home Cinema luidsprekers worden er gemakkelijker door - met maximaal luister- en kijkplezier als resultaat.

De luidsprekers uitpakken

Pak de luidspekers voorzichtiguit. Bewaar alle verpakking voor eventueel later gebruik. Controller de inhoud van de doos (Figuur 1, A of B).

Gebruik de luidsprekers nicht indien ze beschadigd blijken te zich. Pak in dat geval alle onderdelen weeir in de oorspronkelijke doos en waarschuw onmiddelijk Bose of uw geAutoriseerde Bose dealer.

N.B.: Registreer nu de nummers op de achterkant van elke luidspreker. Schrijf ze op uw garantiekaart en op blz. 3 van deze gebruiksaanwijzing.

Installatie

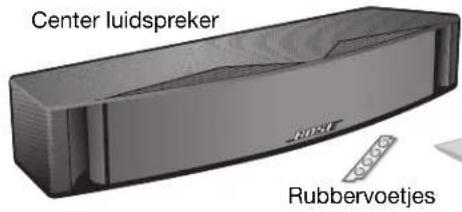

A. De doos met de VCS-10^® luidspreker bevat:

Figur 1

Gebruiksaanwijzing

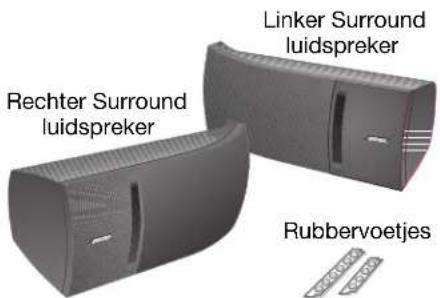

B. De doos met het VCS-30^®
Series II systeme bevat:

Schroeven voor de installmentie

Gebruiksaanwijzig

Installatie

Hetplaatsen van de centerluidspreker

De center luidspreker geeft het middenkanaal weeR op het hoge kwaliteitsniveau van Surround Sound en neemt weinig ruimte in beslag. Het alanke, lage ontwerp past direct op, boven of onder uw tevisie (Figuur 2). Rubberen voetjes zorgen voor een stabiele plaatsing en de magnetische afterscherming voorkomt verkleuring van het videoschemr.

A LET OPI! De VCS-10® luidspreker is nicht ontworpen om verticaal op een uiteinde te worden gezet, om谈起 een muur te worden gemonteerd of om het gewicht van voorwerpen bovenop de luidspreker te dragen. Dat kan het juist functioneren van de luidspreker verhinderen. Laat geen water of resten van planten of andere voorwerpen van boven op de luidspreker vallen.
A LET OP! Installee het toestel Niet in de buurt van warmtebronnen zoals radiators, roosters waardoor warmerlucht worden ingeblazen, kachels of andere apparaten (inclusief versterkers) die warmte produceren.

Voor maximaal luistergenot, volg de onderstaande richtlijnen:

• Plaats de luidspreker op of dicht bij uw televisione en zorg ervoor dat hij op een lijn staat met het midden van het scherm.
• Zet de luidspreker op een goed horizontaal oppervlak.
• Plaats indien nodig extra rubberen voetjes verder van de randen vandaan, voor meer stabiliteit (Figuur 3).

A LET OP! Zorg ervoor dat de center luidspreker in een stabiele positie staat en nicht uitsteekt. Gebruik indien nodig extra rubberen voetjes, om te voorkomen dat de luidspreker Kantelt of van een television-oppervlak valt dat Niet geheel waterpas staat.

Figur 2

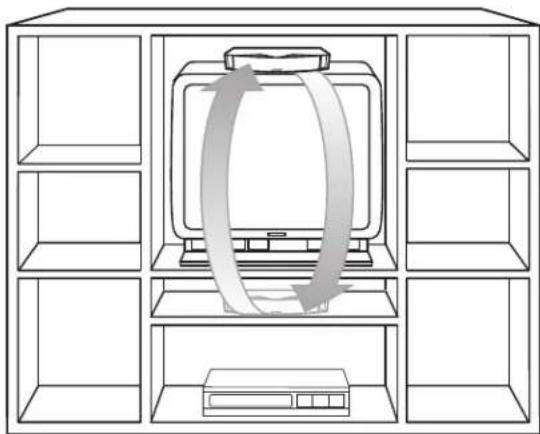

Alternatieve mogelikheden voor het plaatsen van de center luidspreker

Nederlandsls

Figur 3

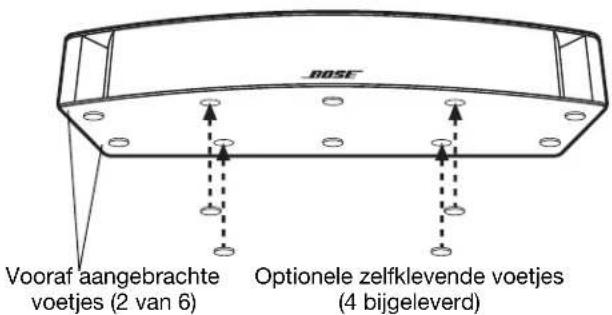

Extra zichklevende voetjes aan de onderkant van de center luidspreker aanbrengen

Hetplaatsen van de Surroundluidspreakers

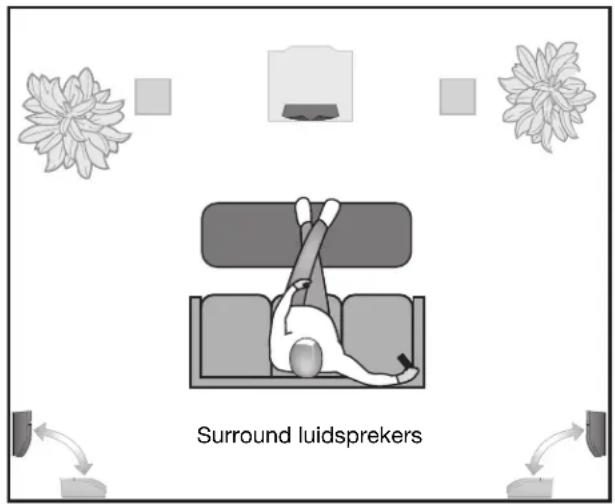

De Surround luidsprekers van het VCS-30 Series II luidsprekersystem leveren het effect van hun 'rondomgeluid' door hunplaatsing anschter in uw luistervertek (Figuur 4).

Alternatieve
mogelijkheden
voort hetplaatsen
van de Surround
luidsprekers

Figur 4

De met deze luidsprekers meegeleverde beugels makeen bevestiging aan de muur möglichk. Als u de bijgeleverde beugels gebruikt, raadpleeg dan de aanwijzingen en tekeningen in de appendix. Sluit de luidsprekers Niet aan zonder.Deze instructies door te lezen.

U kurz de luidsprekers ook rechtop of ligngend plaatsen op tafelblad of boekenplank.

LET OP! Installee het toestel Niet in de buurt van warmtebronnen zoals radiators, roosters waardoor warmerlucht worden ingeblazen, kachels of andere apparaten (inclusief versterkers) die warmte produceren.

Om het geluid=echt rondon te kunnen horen:

• Plaatst u deze luidsprekers anschter u op dechyterwand of achteraan opzij.
• Plaatst u beiden luidsprekers opdezelfde hoogte.
• Plaatst u de luidsprekers zo ver möglichkuit elkaar.
• Bij hetplaatsen van de luidsprekers Niet vergeten dat er genoegt ruimte blijft om de beugelschroef te konnen vastzetten.

Zelfklevende voetjes aan de onderkant van de surround luidspeker aanbrengen

Figur 5

Installatie

De luidsprekers aansluiten

A LET OP! Schakel uw receiver of versterker uit alvorens u aansluitingen maakt en trek bovendien altijd de stekker van het netsnoer uit de wandcontactdoos. Zo voorkomt u schade aan uw elektronische apparatuur.
A LET OPI! Gebruik nooit babel met gebroken of gerafelde draadkernen, vanwege het gevaar van beschadiging.
N.B.: Houd rekening metplaatselijke bouwverordingen en veiligheidsvoorschriften alvorens kabels door muren of onder vloeren te leggen. (neem eventueel contact op met een elektrotechnicus).

Wanner uw receiver het middenkanaal Niet versterkt, dient u een aparte versterker erop aan te sluiten. Hiervoor hebt u een RCA-kabel nodig om de uitgang van het middenkanaal van de ontvanger met de versterkeringang te verbinden. De luidspreker za danrechtstreeks met de versterker zich verbonden en Niet met de receiver.

Welke luidsprekerkabels?

Het is belangrijk om kabel van de juiste dikte te gebruiken. Gewone kabel (2aderig, 18 gauge of 0,75mm^2 kabel) is voor de meeste toepassingen geschikt (verkrijgbaar bij uw elektronicaleverancier). Mochten de luidsprekers op moer dan 9 m van de receiver of versterker komen te staan, raadpleeg dan de onderstaande tabel of neem contact op met uw geAutoriseerde Bose dealer.

Gauge* Length*

18 (0,75mm^2) 9 m maximum
16(1,5mm²) 14 m maximum
14 (2,0mm^2)21m maximum

• Gebaseerd op een maximum freiendentieweergave afwijking van ± 0,5 dB.

Verwijder bij beiden draden ca. aan de uiteinden. De blanke stukjes要去en goed worden getwist; een zichwaartsuitstekenddraadje kan kortsluitingveroorzaken.

Gebruik de kabel op de juiste manier

Luidsprekerkabel bestaat uit twee geisoleerde draden. Van de ene draad is de isolatie gemerkt (band of streep). Deze draad is.altijd positief (+) .De ongemerkte draad is altijd negatief (-) .Zij+zijn bedoeld voor aansluiting op de positieve (lood ^+ ) en de negatieve (zwart-) contactpunten op luidspreker en receiver of versterker.

N.B.: Het is soms moeilijk om anderscheid te makeen tussen draadmarkeringen. Controller beide draden daarom zorgvuldig.

Aansluitingen make

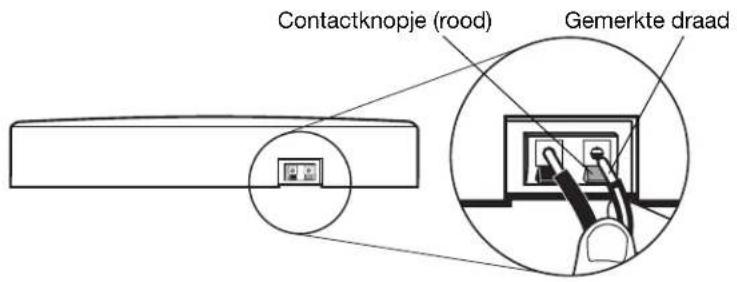

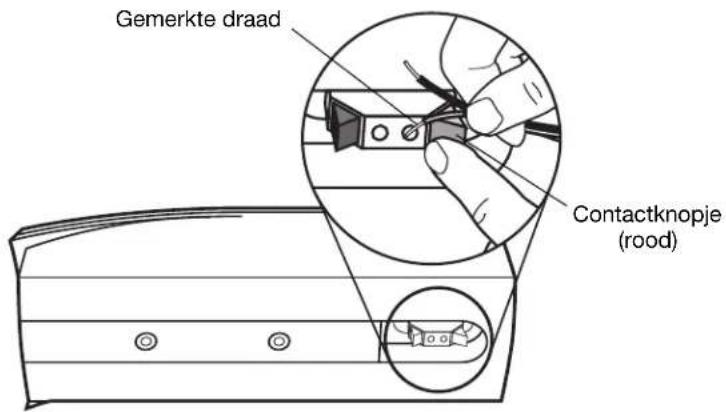

Figuur 6 latent zien hoe een draad aan de achterkant van een luidspreker wordt aangesloten door op het contactknopje te drukken en de draad dan in het gaatje te steken.

Aansluitingen
maken op de
center luidspreker
en Surround
luidsprekers

Figur 6

1. Sluit een kabel aan op de luidspreker.

A. Verbind de gemerkte draad met het rode (+) contact.
B. Verbind de ongemerkte draad met het zwarte (-) contact.

1. Verbind het andere eind van bezelfde kabel met uw receive iver of versterker (Figuur 7).

A. Verbind de gemerkte draad met het rode (+) contact.
B. Verbind de ongemerkte draad met het zwarte (-) contact.

• De center luidspreker verbindt u met de uitgangen CENTER SPEAKER. Sommige Surround Sound versterkers—hebben een dubbel stel uitgangen voor het middenkanaal. Het maakt Niet uit welk stel u kiest.
• De linker Surround liquid spreker verbindt u met deuitgangen LEFT SURROUND SPEAKER.
• De rechter Surround luidspreker verbindt u met deuitgangen RIGHT SURROUND SPEAKER.

Installatie

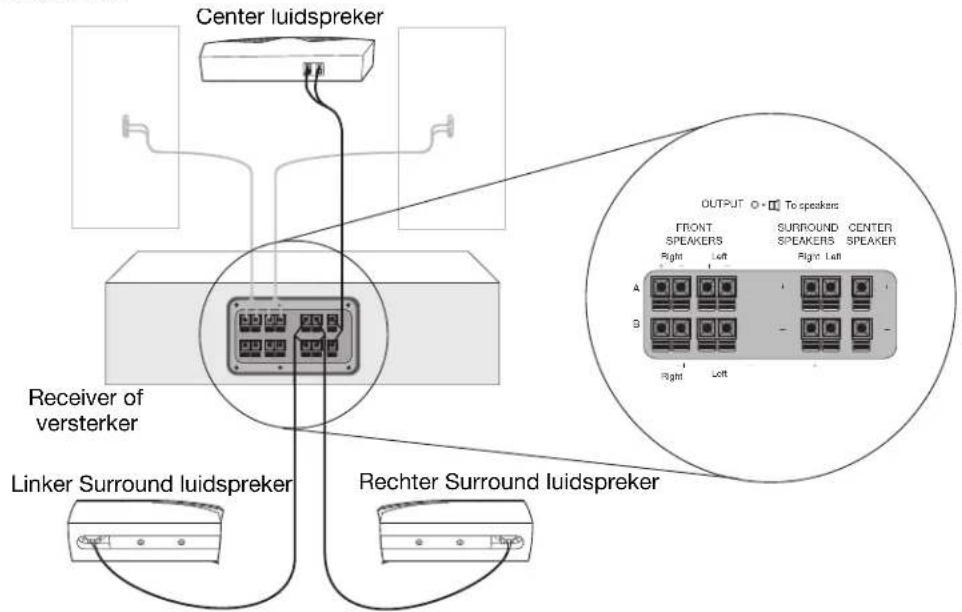

Aansluitingen controleren

Controleer dat alle aansluitingen als volgt+zijn uitgevoerd: positief op positief (+op + ) en negatief op negatief (-op - ) . Vergewis u ervan dat geen vrij uittstkende stukjes draad van eenaderkern een ander contact raken. Dat zou möglichk kortsluitingveroorzaken en de apparatuur beschadigen. Zet alle aansluitingen goed vast alvorens de receiver of versterker op de netspanning aan te sluiten en in te schakelen.

Uitgevoerde aansluitingen

Figur 7

Nederlandsls

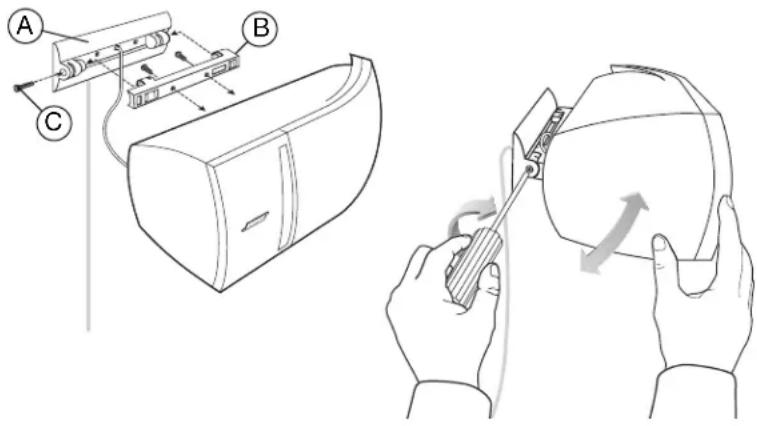

De luidsprekers aan de muur bevestigen

A LET OP! De beugels Niet aan oppervlakken bevestigen die nicht sterk genoeg zijn of möglichk obstakels verbergen (bijv. elektrische kabels of buizen voor sanitizer). Als u Niet zeker bent hoe de beugels geinstalleer doen toden, raadpleeg dan een bevoegde installmenter.
A LET OP! Hang geen voorwerpen aan de beugels of luidsprekers. De beugels zijn ontworpen om uitsluitend het gewicht van de luidsprekers te ondersteunen.
N.B.: Zie anschterin deze handleiding voor de installationsjabloon en benodigde ijzerwaren.
N.B.: Om de luidsprekers verticaal te installereren, bevestig onderdeel A met het gat voor schroef C benedenwaarts. Alle schroeven stevig aandraaien.
N.B.: Voor Stereo Everywhere-kwaliteit (Stereo overall) is horizontale montage vereist.

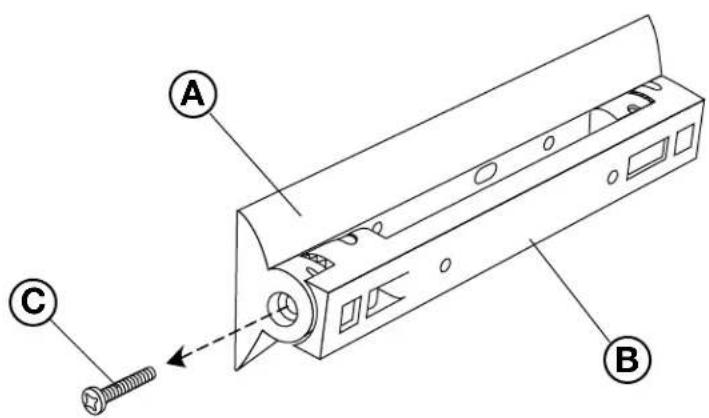

1. Houd de installationsjabloon op+zijn plaats en markeer de gaten voor de bevestigingsschroeven. Als u van plan bent de kabels door de muur aan te brengen, markeer dan ook het gaatje voor de luidsprekerkabel.
2. Boor de gaten voor het gekozen bevestigingsmaterial.
3. Monteer de beugel met deel A gegen de muur en bevestig deel B aan de achterkant van de luidspreker (Figuur 8).
4. Bevestig de luidspreker met deel B van de beugel met beugeldeel A d.m.v. schroef C. Om de hoek te veranderen, schroef C iets losdraaien en dan de stand van de luidspreker op of neer wijzigen, waarna u schroef C wee vastdraait.

Installatie van de Iuidsprekerbeugel

Figur 8

Het afstellen van uw Surround Sound systeem

Voor een realistisch Home Cinema-geluid

Elke luidspreker produeert alleen het geluid dat door uw Surround Sound ontvanger worden afgevegen. Tijdens een Surround Sound programma, zullen de voorste en middelste luidsprekers waarom bijna constant geluid voortbrengen, verwijl de Surround-luidsprekers op bepaalde momenten stil zich.

Het afstellen van uw Pro-Logic receiver of versterker

Voor videotoepassingen dient u ervoor te zorgen dat de SURROUND SOUND center mode instelling van uw versterker op NORMAL staat (Figuur 9). U=knt op de knop Loudness drukken (Bass Boost of Super Bass op sommige ontvangers) om te zien of u dat geluid preferiert.

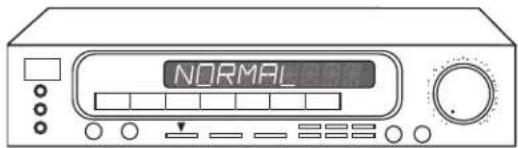

Figuur 9

Een op NORMAL
afgestelde
ontvanger of
versterker voor
Surround Sound

Gebruik de testtoon op uw ontvanger om overige aansluitingen te controlleren en om het volume van uw luidsprekers te regelen.

Gebruik van de testtoon

1. Druk op test tone ON op de afstandsbediening van de receiver of versterker.
2. Luister om er zeker van teijken dat elke luidspre ker geluid produceert naarmate de toon van de ene luidspreker maar de andere verloopt. Uit beiden Surround-luidsprekers dient tegelijkkertijd een toon te komen.
3. Reg el het volume van de CENTER en SURROUND
   luidsprekers zodenig dat alle luidsprekers even sterk klinken in de luisterruimte.

Instructies voor deze procedure zijn afhankelijk van het merk en model van de ontvanger die u gebruikt. Volg de instructies in de gebruiksaanwijzing van uw receiver voor meer details over het gebruik van de testtoon.

Het afstellen van lage en hoge tonen

Meubels met bekleding, kamerbreed tapijt of zware gordijnen kuren de hoge noten dampen en het geluid van uw luidsprekers dof doe n klinken. Kale vloeren en muren en meubels met harde oppervlakken kuren ervoor zorgen dat uw systeme te schril klinkt. Stel de verhouding tussen hoge en lage tonen af nadat u maar de luidsprekers heeft geluisterd. Gebruik de hoge- en lage tonen regelaars op uw receiver.

Het afstellen van uw Dolby Digital receiver

Uw VCS-10® of VCS-30® Series II luidsprekers zijn compatibel met de uitgang van Dolby Digital ontvangers. Let erop dat u de uitgang van het Dolby Digital schermmenu op SMALL zet voor zowel de center luidspreker als de Surround-luidsprekers.

Uitgangskanaal van de receiver Juisteinstelling
Center SMALL
Linker en rechtter Surround-luidsprekers (VCS-30 Series IISurround-luidsprekers)	SMALL

Volg de instructies in de gebruiksaaanwijzing van de receiver voor gebruik van de testtoon om de aansluitingen te controleren en om het volume van de luidsprekers af te stellen.

Als het geluid wordt onderbroken

De VCS-10 center luidspreker en de VCS-30 Series II center / Surround-luidspreker hebben een geavanceerd automatisch elektronisch beschemmingscircuit om schade door overbelasting aan de luidspreker te voorkomen.

Het beschermingscircuit schakelt met tussenpauzes aan en uit wanner het overbelasting ontdekten schakelt de luidspreker een fractie van een seconde later opnieuw in totdat de overbelasting is verholpen. Het onderbroken geluid gaat door zolang de overbelasting duurt.

Als u deze onderbreking hoort, zet het geluid dan zachter om de overbelasting te verminderen. De luidspreker zal wee normal geluid produceren wonneer het volume op een veilig niveau staat.

N.B.: Het probleem met overbelasting dat hier worden beschreiben kommt doorgaans alleen voor als de versterker overstuurd worden een verrormd signaal afgeeft, of wanner de centrale luidspreker worden aangestuurd door een versterker die meer dan het maximum van 100 watt per kanaal producerert zoals vermeld in "Gebruik" op blz. 15.

Verwijzing

Oplossen van problemen

Probleem Wat te doen
Geen geluid • Controller het volume. • Zorg dat de receiver (of versterker) stroom krijgt en is ingeschakeld. • Aansluitingen controlleren (zie blz. 12). • Zorg ervoor dat de versterker Niet op MUTE (stil) staat. • Zorg dat de koptelefooNiet in de receiver of versterker is igestoken.
De center of Surround- luidspreker werkt nicht	• Controller of uw receiver versterkte midden- en Surround- kanalen heeft. • Controller of uw receiver wel goed is ingesteld (zie blz. 12 en blz. 13). • Controller of uw geluidsbron gelecodeerd is voor Surround Sound. • Controller de luidsprekerverbindingen. (zie blz. 10). • Als uw Surround Sound receiver (of versterker) Pro-Logic is, zorg er dan voor dat een RCA stereokabel een verbinding vormt:tussen de ontvanger en een stereo-geluidsbron (TV, videorecorder, laserdisc of DSS-speler). • Als de versterker rechtstreeks op een stereotelevisie is aangesloten, zorg er dan voor dat alle andere brunnen (videorecorder, laserdisc, of DSS-speler) tevens d.m.v. een RCA stereokabel met de TV verbonden zijn. • Als uw Surround Sound receiver Dolby Digital (AC-3) is, zorg er dan voor dat de geluidsbron (DSS, laserdisc of DVD-speler) direct op uw receiver is aangesloten zoals beschreiben in de gebruiksaanwijzing.
De center luidspreker要去ordend aan en uit	• Zet het geluid zachter totdat de luidspreker waar normal klinkt. Een automatisch elektronisch beschemmingscircuit is waarschijnlijk in werkig getreden om overbelasting te voorkomen. • Controller het vermogen van uw receiver of versterker (zie “Gebruik” op blz. 15.) • Zorg dat uw receiver op NORMAL Surround Sound mode staat.
Het geluid is verrormd	• Controller of de luidsprekerkabel Niet beschadigd is. • Verminder het uitgangsvolume van uw TV (of ander toestel) aangesloten op uw receiver.

Klantenservice

Als u service nodig heeft, neem dan contact op met uw geauthoriseerde Bose dealer ofrechtstreeks met Bose.

Reinigen van de luidsprekers

A LET OP! Als er vloeistof in het product terecht komt, ontkoppel de luidspreker dan van de receiver en LAST hem opdrogen. Sluit hem cervolgens opnieuw aan en zet het geluid aan. Als u problemen ontdekt in het functioneren van de luidspreker, ontkoppel hem dan opnieuw en neem contact op met de klantenservice van Bose

Maak de buitenkant van uw VCS-10 or VCS-30 Series II luidsprekers schoon door ze af te nemen met een vochtige doek. Gebruik zo nodig een zacht schoonmaakmiddel; let special bij de roovers en ventilatiegleuven goed op dat er beslist geen vloeistof in de luidsprekers verechtkomt. Ander regelmatig onderhoud is nicht vereist.

Garantieperiode

Voor uw Bose® VCS-10 en VCS-30 Series II luidsprekers geldt een 5-jarige, beperkte en overdraagbare garantie. Verdere gegevens staan in het garantiebewijs bij de luidsprekers. Gelieve het informatiedeel ervan in te vullen, af te scheuren en terug te zenden aan Bose.

Technische gegevens

Kenmerken

Luidsprekerkast met poortjes

Magnetische afscherming in alle luidsprekers

Driver gegevens per luidspreker

Center luidspreker: Vier (4) 6,3 cm Twiddler™ drivers

Surround luidspreker: Twee (2) 6,3 cm Twiddler drivers

Gebruik

Center luidspreker: Te gebruiken met versterkers of receivers met middenuitgang van 10 tot 100 watt per kanaal bij een impedantie van 4 tot 8 ohms

Surround luidsprekers: Te gebruiken met versterkers of receivers met een Surround-uitgang van 10 tot 100 watt per kanaal bij een impedantie van 4 tot 8 ohms

Kast

Zwart thermoplastisch polymer; afgestemde poort.

Afmetingen/gewicht

Center liquidspreker: 3 1/4"H x 21 1/2"W x 6"D; 5.9 lb

(8,2cm× 54,6cm× 15,2cm;2,7kg)

Surround luidspreker, per stuk: 53 / 4^ × 11^ × 61 / 2^ ;3.2 lb

VCS-10 luidsprekers, met verpakking: 7.75 lb (3,5 kg)

VCS-30 Series II luidsprekersystem, met verpakking: 20 lb (9,1 kg)

Verwijzing

Nenndns

Var du finner...

Installation 4

Sá har börjar du 4

Extra geleidingsgat luidsprekerkabel

Alternativestyrhalforhogtalarkabel

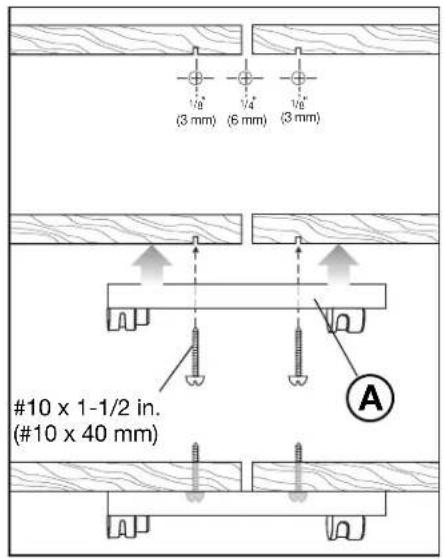

Wood wall

Vaeg at tree

Holzwand

Pared de madera

Cloison en bois

Parete in legno

Houten wand

Vagg av tra

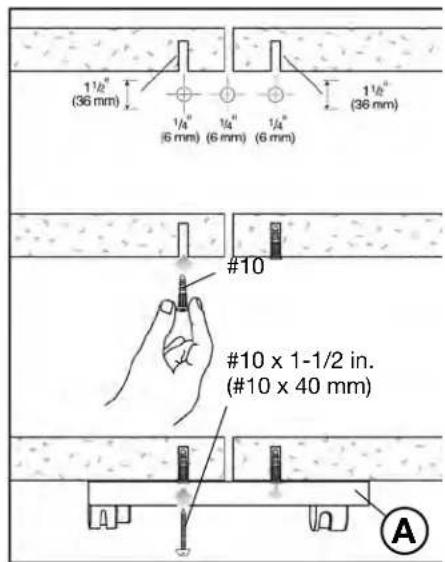

Masonry wall

Vaeg af beton aller mursten
