MANUALE UTENTE VCS30 Series II BOSE

Manuale d'istruzioni

Gebruiksaanwijzing

Bruksanvisingen

Collocazione del diffusore centrale 6

Collocazione dei diffusori surround 7

Collegamento dei diffusori 8

Scelta del cavo per diffusori 8

Utilizzi il cavo in modo corretto 8

Collegamento dei cavi 9

Controllo dei collegamenti 10

Montaggio dei diffusori sulle pareti 11

Regolazione delle impostazioni Surround 12

Per un suono Home Theater realistico 12

Impostazione del ricevitore/amplificatore Pro-Logic . . . . 12

Bilanciamento dei bassi e degli alto 12

Impostazione del ricevitore/amplificatore Dolby Digital . 13

Se il suono si interrompe 13

Informazioni e consigli 14

In caso di problemi 14

Servizio clienti 14

Pulizia dei diffusori 15

Periodo di garanzia 15

Informazioni tecniche 15

Registrazioni personali

I numero di seriesi trovano sul retro di ciascun diffusore.

Numero di series del diffusore centrale:

Numeri di serié del diffusore Surround: e

Nome del rivenditore:

Numero di Telefono del rivenditore: Data di acquisito:

Consigliamo di conservare la ricevuta di vendita e la scheda di garanzia insieme a这一点a guida.

©2001 Bose Corporation. . Nessuna parte di quello documento più essere riprodotta, modificata, distribuita o altrimenti utilizzata perché previo permesso scritto.

Dolby è un marchio di fabbrica di Dolby Laboratories Licensing Corporation.

Installazione

Per 初始化

La ringraziamo per aver scelto i diffusori Home Cinema della Bose. Il diffusore VCS-10 per il canale centrale e il kit VCS-30 Series II per i canali surround e centrale sono stati progettati appositamente per l'ascolto dell'audio dei programmi video per ottimizzare le prestazioni dei ricevitori o degli amplificatori surround A/V (audio per il video) dotati di cinque canali di uscita amplificati.

Le confezioni di entrambi i prodotti contengono un diffusore per il canale centrale, che può essere collocato, grazie alla schermatura magnetica, vicino o sopra o tutto il teilevisore sonoza causare la comparsa sullo schermo di macchie colorate. InQLsta posizione, il diffusore offrirà una riproduzione chiara e nitida del canale centrale. I canali frontali sinistro e destro saranno riprodotti da altri diffusori collocati nella parte anteriore del vosto ambiente di ascolto.

Il kit VCS-30 Series Il contiene, autre ad un diffusore centrale,anche due diffusori Surround, progettati per essere disposti nella parte posteriori dell'ambiente di ascolto. Le staffe dal design avanzato incluse in questa confezione facilitano l'infallazione dei diffusori surround sulle pareti.

La preghiamo di leggere e seguire le istruzioni contenate nel manuale: garantiranno un's installatione e un uso corretti dei diffusori Home Cinema e la miglior soddisfazione per voi quando li ascolterete.

Disimballaggio

Disimballi con cautela la confezione conservando il materiale d'imballaggio per eventuale uso futuro. Esamini il contentuto della confezione (Figura 1 A o B).

Nel caso quale componente risulti danneggiato, non lo utilizzi. Reimballi tutti i componenti nella confezione originale ed informi immediatamente la Bose o il rivenditore autorizzato Bose.

Nota: a dato punto è consigliabile annotare i numeroi di series posti sul retro di ciascun diffusore sulla schedda della garanzia e a pagina 3 del manuale.

Installazione

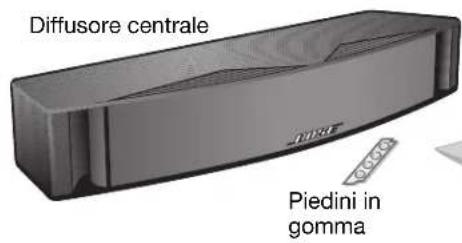

A. La confezione del diffusore VCS-10 contiene:

Figura 1

Manuale d'istruzioni

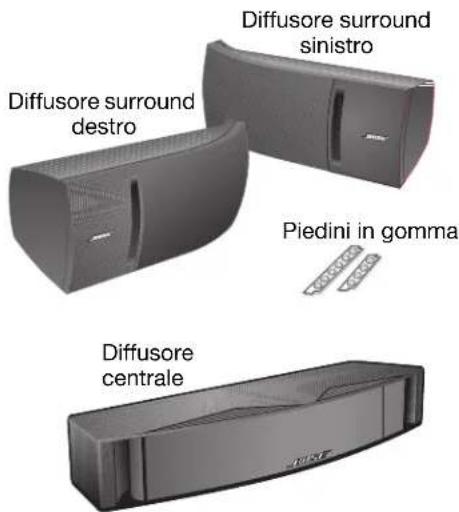

B. La confecione del kit VCS-30 Series II contiene:

Staffe di montaggio Kit di ferra-menta per il montaggio

Installazione

Collocazione del diffusore centrale

Il diffusore centrale riproduce il canale centrale del segnale surround ed occupa uno spazio ridotto. La forma Bassa ed allungata consente di collocarlo direttamente sopra, in prossimità o sost l'apparecchio tevisivo (Figura 2). I piedini in gomma assicurano la sua stabilità e la schermatura magnetica previene la comparsa di macchie colorate sullo schermo tevisivo.

ATTENZIONE: il diffusore VCS-10 non è progettato per essere appoggiato su un fianco, in posizione verticale o montato a muro e neppure per sostenere il peso di oggetti posti sopra diesso, cheoltretutto potrebbero comprometerne le prestazioni. Faccia attenzione a che acqua e sporcizia non cadano da piante o altri oggetti collocati su una mensola sopra il diffusore.
ATTENZIONE: Non installate l'apparecchio vicino a fonti di calorie, quali radiatori, stufe o altri apparati (compresi gli amplificatori) che generano calore.

Per la miglior qualità d'ascolto, si attenga ai suggerimenti che seguono:

• Collochi il diffusore sopra o quando più vicino possibile all'apparecchio tevisivo, allineato con l'asse mediano verticale dello schermo tevisivo.
• Si assicuri di collocare il diffusore su una superficie pianà.
• Qualora occorra, per migliorare la stabilità applicchi i piedini in gomma aggianti (forniti in dotazione) alla parte interna della base del diffusore (Figura 3).

ATTENZIONE: si accerti che il diffusore centrale sia ben stabile e che le sue dimensioni non superino quale del sostegno sul quale è collocato. Applich iulteriori piedini in gomma per impedire che si rovesci o cada da una superficie non completeness piana.

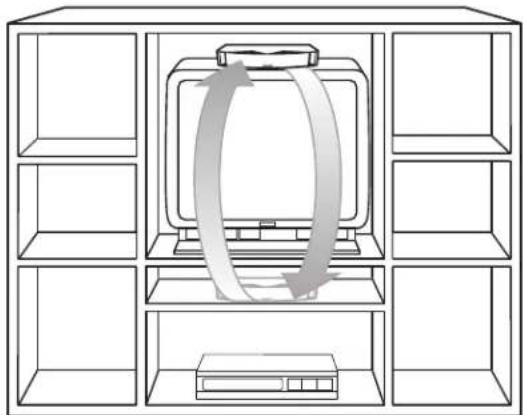

Figura 2

Opzioni alternative per la collocazione del diffusore centrale

Italiano

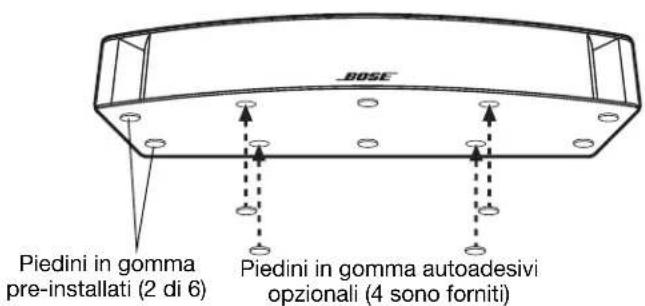

Figura 3

Applicazione dei piedini in gomma autoadesivi opzionali alla base del diffusore centrale

Collocazione dei diffusori surround

I diffusori surround contenuti nel kit VCS-30® Series II riproducono gli effetti sonori dei canali surround nella parte posteriore del vosto ambiente di ascolto (Figura 4).

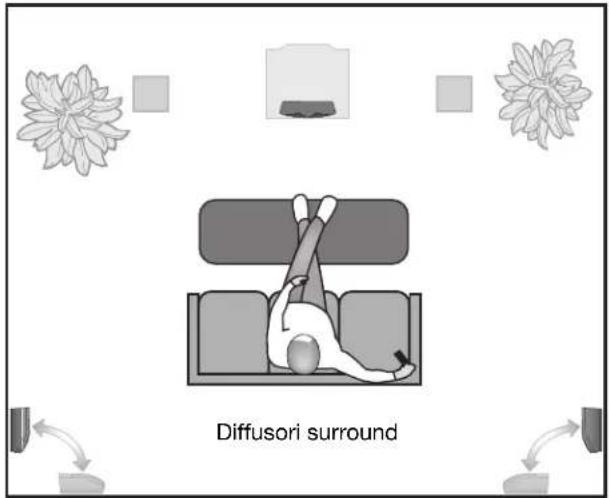

Opzioni alternative per la collocazione dei diffusori surround

Figura 4

Applicazione dei piedini in gomma autoadesivi alla base di un diffusore Surround

Le staffe in dotazione ai diffusori ne consentono il montaggio a parete. Se intende utilizzare le staffe in dotazione, faccia riferimento ai diagrammi di istruzioni relativi all'uso delle staffe nell'Appendice e non colleghi i diffusori prima di averere letto le istruzioni.

Se preferisce, potra collocare i diffusori in posizione orizzontale su un ravolo o un ripiano.

ATTENZIONE: Non installate l'apparecchio vicino a fonti di calore, quali radiatori, stufe o altri apparati (compresi gli amplificatori) che generano calore.

Per ottenere il miglior effetto surround, si attenga ai suggerimenti indicati di seguito.

• Collochi i diffusori nella parte posteriore dell'ambiente di visione ed ascolto, lungo la parete di fondo o la parte posteriore delle pareti laterali.
  Collochi entrambi i diffusori alla stessa altezza.
• Collochi i diffusori alla massima distance reciproca consentita alla stanza.
• Per il montaggio dei diffusori sulle staffe, si assicuri di lasciare tra la staffa e la parete spazio sufficiente a serrare la vite della staffa.

Figura 5

Installazione

Collegamento dei diffusori

ATTENZIONE: prima di effettuare qualsiasi collegamento, spenga il ricevitore o l'amplificatore e scolleghi il relativo cavo alla presa di corrente CA. La mancata osservanza di但这a precauzione potrebbe causare danni alsystema.
ATTENZIONE: al fine di evitare danni ai componenti, non utilizzizi mai conduttori danneggiati o sfrangiati.
Nota: prima di passare un cavoattraverso o lungo una parete o除去 il pavimento, è consigliabile contattare un elettricista dal quale ottenere informazioni sui regolamenti e sulle norme edili o di sicurezza locali.

Se il canale centrale del ricevitore (o dell'amplificatore) non è amplificato, è necessario collegare al ricevitore un amplificatore. Utilizzi un cavo RCA per collegare l'uscita di tipo RCA del canale centrale sul ricevitore/amplificatore all'analoga entrata sull'amplificatore supplementare. Il diffusore sare quindi collegato all'amplificatore supplementare anziché al ricevitore.

Scelta del cavo per diffusori

Si assicuri di utilizzato un cavo con una sezione appropriata. Nella maggior parte dei casi, è sufficiente un cavo standard bifilare con due conduitori aventi ciascuno una sezione di 0,75mm^2 , in vendita presso i negoti di materiale radioelettrico. Se i diffusori sono collocati a una distanza maggiore di 9m dal ricevitore o dall' amplificatore, faccia riferimento alla tabella che segue oppure contatti il distributore Bose autorizzato di zona.

Sezione Lunghezza massima

0,75 mm2	9 m
1,5 mm2	14 m
2 mm2	21 m

• Calcolata in base ad una deviazione della risposta in frequenza non superiore a ±0,5dB.

Alle estremità di agli cavo, rimuova circa 12 mm di isolante da entrambi i conduttori. Attorcigli quindi le estremità di agli conduttore in modo che i trefoli che lo compongono non provochino un contatto accidentale tra i due connettori.

Utilizzi il cavo in modo corretto

Il cavo per diffusori è composto da due conduttori isolati. La guaina isolante di un conduttore è contrassegnata da una striscia, un colletto o una nervatura. Il conduttore contrassegnato è sempre positivo (+). Il conduttore non contrassegnato è sempre negativo (-). Questi codici dei conduttori corrispondono ai connettori rosso (+) e nero (-) sul diffusore, il ricevitatore o l'amplificatore.

Nota: a volte può essere dificile distinguere i contrassegni dei conduttori e sarepantanto necessario esaminarli con attenzione.

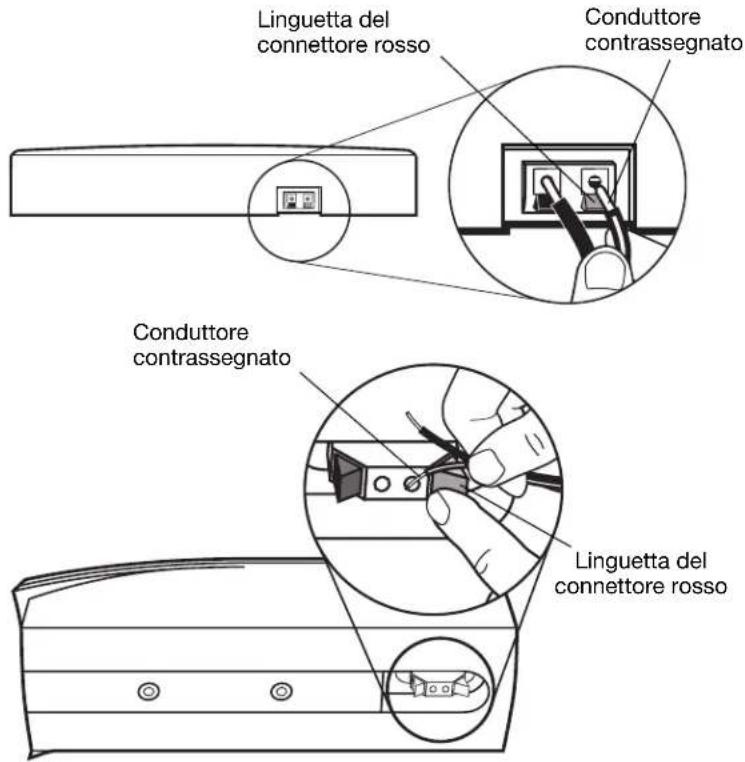

Collegamento dei cavi

Sulla basetta dei connettori del diffusore, spinga la linguetta di un connettore ed inserisca il conduttore appropriato (Figura 6).

Collegamento dei cavi ai connettori del diffusore centrale e dei diffusori surround

Figura 6

1. Colleghi l'estremità di un cavo per diffusori al diffusore.

A. Inserisca il condutore contrassegnato nel connettore rosso (+).
B. Inserisca il conduttore non contrassegnato nel connettore nero (-).

1. Colleghi l'altra estremita dello stesso cavo al ricevitore o all'amplificatore (Figura 7).

A. Inserisca il conduttore contrassegnato nel connettore rosso (+).
B. Inserisca il conduttore non contrassegnato nel connettore nero (-).

• Il diffusore centrale è collegato alle uscite CENTER SPEAKER sul ricevitore/amplificatore. Alcuni ricevitori/ amplificatori surround sono dotati di due gruppi di uscite per il diffusore del canale centrale. Utilizzi uno solo di questi gruppi.
• Il diffusore surround sinistro è collegato alle uscite LEFT SURROUND SPEAKER.
• Il diffusore surround destro è collegato alle uscite RIGHT SURROUND SPEAKER.

Installazione

Controllo dei collegamenti

Si assicuri che i collegamenti siano stati effettuati nel modo corretto (positivo con il positivo e negativo con il negativo) e che nessun trefolo causi un contatto accidentale tra i connettori. I conduttori a contatto potrebbero provocare un corto circuito e danneggiare i componenti elettrici. Serri eventuali connettori allentati prima di collegare alla corrente di rete il ricevitatore o l'amplificatore e di accenderlo.

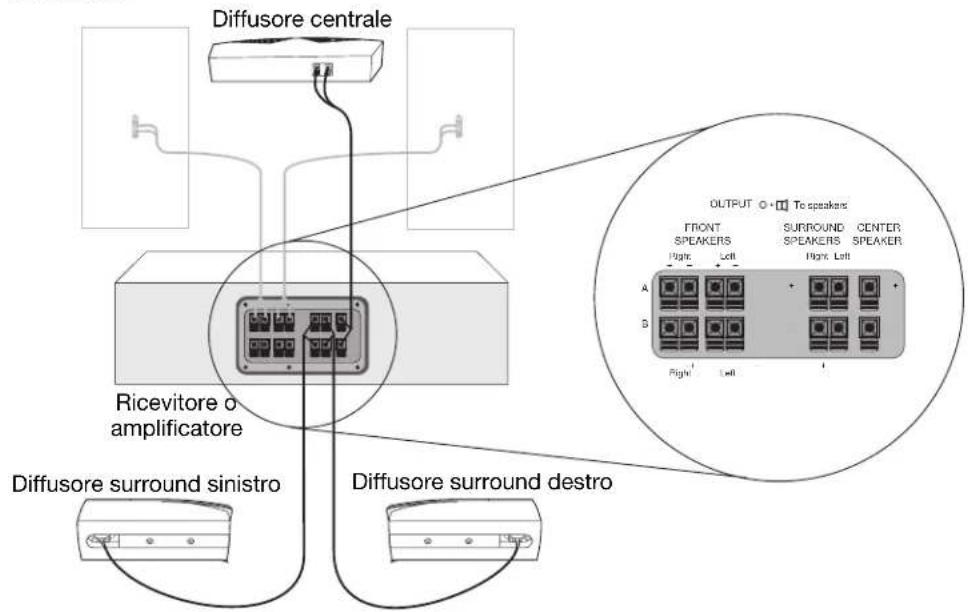

Diagrammi di tutti i collegamenti

Figura 7

Italiano

Montaggio dei diffusori sulle pareti

ATTENZIONE: non monti le staffe su superfici non abbastanza solide o che contengono all'interno elementi potenzialmente pericolosi, quali conduttori elettrici o tubazioni idrauliche. Se preferisce, per l'installazione delle staffe interpelli un professionista.
ATTENZIONE: non appendere elementi alle staffe, né appoggiarli sui diffusori. Le staffe sono state progettate per sostenere unicamente il peso dei diffusori.
Nota: le consiglio di leggere nelle ultime pagne di questo manuale le informazioni relative allo schema di montaggio e le ferramenta necessarie.
Nota: per il montaggio in posizione verticale, monti la parte A in modo che il foro per la vite C si trovi in basso. Si assicuri di serrare tutte le viti.
Nota: per assicurare le migliorie prestazioni dei diffusori Stereo Everywhere (stereo ovunque) è richiesto il montaggio orizzontale.

1. Mantenga la dima di montaggio nella posizione corretta e segni il punto in cui praticare i fori. Se intende far passare i caviattraverso la parete deve contrassegnareanche il foro guida per il cavo del diffusore.
2. Pratichi i fori per la staffa di montaggio prescelta.
3. Monti la parte A della staffa alla parete e la parte B sul lato posteriore del diffusore (Figura 8).
4. Assicuri il diffusore, al quale è attaccata la parte B della staffa, alla parte A utilizzato la vite C. Per regolare l'angolazione, allenti leggermente la vite C, sposti il diffusore verso l'alto o verso il basso, quando serri nuovamente la vite C.

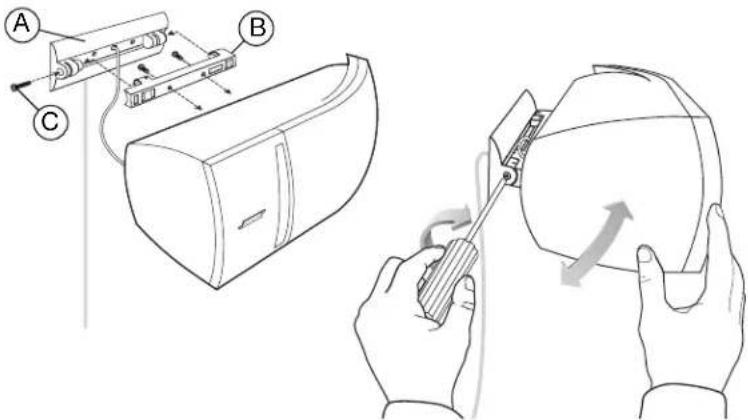

Montaggio della staffa del diffusore

Figura 8

Regolazione delle impostazioni Surround

Per un suono Home Theater realistico

Ogni diffusore riproduce solo il suono inviatogli dal ricevitore/ amplificatore surround. Nel corso di un programma surround, i diffusori anteriori e centrale riproduurranno il suono quasi ininterrottamente, nelle in alcuni casi i diffusori surround possono rimanere muti.

Impostazione del ricevitore/amplificatore Pro-Logic

Quando ascolta un programma video, si assicuri che la modalità SURROUND SOUND, [canale centrale (center o center channel)] del ricevitore sia impostata su NORMAL (Figura 9). Puoanche premere il pulsante Loudness (in alcuni ricevitori è chiamato Bass Boost o Super Bass) per verificare se preferisce quello tipo di suono con le sorgenti video.

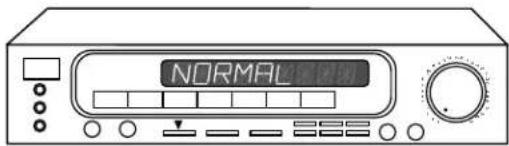

Figura 9

Ricevitore o amplificatore impostato sulla modalità del suono surround NORMAL

Usi il tono test sul ricevitore per verificare ulteriormente i collegamenti e per regolare il volume dei diffusori.

Uso del tono test

1. Prema [tono test (test tone)] ON sul telecomando del ricevitore.
2. Con il tono che si sposta da un diffusore all'alto, ascoli e verificchi che tutti i diffusori stiano riproducendo il suono. Il tono dovrebbe provenire contemporaneamente da entrambi i diffusori SURROUND.
3. Regoli il livello del volume del diffusore CENTRALE e dei diffusori SURROUND in modo che sia uguale per tutti i diffusori nell'area di ascolto principale.

Le istruzioni per questa messa a punto possocono variate in base al modello e allamarca del ricevitore/amplificatore in suo possesso. Faccia riferimento alle istruzioni continue nel manuale del ricevitore/amplificatore per ulteriori dettagli sull'uso del tono test.

Bilanciamento dei bassi e degli alto

Mobili imbottiti, tappeti che coprono tutto il pavimento o tende di tessuto pesante possono attenuare i toni alto, accentuando i bassi riprodotti dai diffusori. Pavimenti e i muri spogli, casi come i mobili non imbottiti, possono,invece accentuare i toni alto.Dopo aver ascoltato il suono dei diffusori, potrebbe avere la necessità di regolare i toni bassi ed alto. In quello caso, usi i controlli dei bassi e degli alto presenti sul ricevitore.

Impostazione del ricevitore/amplificatore Dolby Digital

I diffusori VCS-10^® o VCS-30^® Series II sono compatibili con i ricevitori/amplificatori Dolby Digital. Prenda buona cura d'impostare nel menu a schermo del Dolby Digital le uscite dei canali su SMALL sua per il diffusore centrale che per i diffusori surround.

Canale di uscita del ricevitore Impostazione appropriata
Centrale SMALL
Diffusori Surround sinistro e destro (Per i diffusori Surround VCS-30 Series II)	SMALL

Segua le istruzioni del manuale del ricevitore/amplificatore per utilizzare il tono test dell'apparecchio per verificare i collegamenti e regolare il volume dei diffusori.

Se il suono si interrompe

Il diffusore centrale VCS-10 e il kit di diffusori Centrale/Surround VCS-30 Series Il sono dotati di un avanzato circuito di protezione elettronica automatica che previene i danni ai diffusori provocati da un sovraccarico.

Quando il diffusore del canale centrale rileva un sovraccarico, il circuito di protezione disattiva e riattiva il diffusore dopo una frazione di secondo, ad intermittenza fino a quando il sovraccarico non viene eliminato. L'interrimenza continua sino a che perdura la condizione di sovraccarico.

Nel caso si verificchi但这a intermittenza, abbassi il volume per eliminare il sovraccarico. Sentirà i diffusori riprendere la normale riproduzione del suono quando il volume è riportato al livello di sicurezza.

Nota: il problema di sovraccarico qui descririto si verifica solo quando il ricevitore/amplificatore invia un segnale distorto o quando il diffusore centrale è pilotato da un amplificatore di potenza superiore ai 100 watt per canale indicate come potenza massima nella sezione "Compatibilità" a pagina 15.

Informazioni e consigli

In caso di problemi

Problema Come procedere
Suono assente • Verifici la posizione del controllo di volume. • Si assicuri che il ricevitore (o amplificatore) sia collegato e accesso. • Verifici tutti i collegamenti (pagea 10). • Controlli che non sia stato attivato il lavoro MUTE del ricevitore/amplificatore. • Si assicuri che le cuffie non siano collocate al ricevitore.
Il diffusore centrale o i diffusori surround non funzionano	• Si assicuri che il ricevitore/amplificatore sia dotato di un canale centrale amplificatore e di canali surround amplificati. • Si assicuri che il ricevitore/amplificatore sia impostato nel modo corretto (pagea 12 e paglia 13). • Controlli la sorgente audio per sincerarsi che sia codificata secondo lo standard Surround. • Controlli i collegamenti dei diffusori (pagea 10). • Se il ricevitore/amplificatore surround è del tipo Pro-Logic, si assicuri che il ricevitore/amplificatore sia collegato ad una sorgente audio stereo (TV, videoregistratore,lettore di dischi laser o DSS) tramite un cavo stereo RCA. • Se il ricevitore/amplificatore è collegato direttamente ad un appearecchio teilevisto stereo, si assicuri che tutte le altre sorgenti (videoregistratore,lettore di dischi laser o DSS) siano collegati al teilevatore tramite un cavo stereo RCA. • Se il ricevitore/amplificatore Surround è del tipo Dolby Digital, si assicuri che la sorgente audio (lettore di dischi laser, DSS o DVD) sia collegata direttamente al ricevitore/amplificatore come descritto nel manuale di struzioni del ricevitore/amplificatore.
Il diffusore centrale si spegne a intermittenza	• Abbassi il volume fino a quando il diffusore non riprenda la riproduzione normale. É possibile che il circuito di protezione elettronica automatica si viaattivato per prevenire un sovraccarico. • Controlli la potenza del ricevitore/amplificatore (vedere la sezione "Compatibilità" a paglia 15.) • Si assicuri che il ricevitore/amplificatore sia impostato sulla modalità Surround NORMAL.
Il suono è distorto •	Si accerti che il cavo per diffusori non sia danneggiato. • Riduca il livello di uscita del teilevatore o di altri componenti collegati al ricevitore/amplificatore.

Servizio clienti

Si rivolga al rivenditore autorizzato Bose per ottenere assistenza oppure contatti direttamente la Bose.

Pulizia dei diffusori

ATTENZIONE: Se all'interno del diffusore penetrano dei liquidi, scolleghi il diffusore dal ricevitore/amplificatore e lo lasci asciugare, quando lo ricolleghi e lo faccia funzionare. Qualora rilevi dei problemi di funzionamento, lo scolleghi nuovamente e contatti il servizio clienti della Bose.

La parte esterna dei diffusori VCS-10° o VCS-30° Series II cui po èssere pulita utilizzando un panno inumidito. Se necessario, utilizesi un detergente delicato, quale un detersivo per piatti, assicurandosi di non far penetrare liquidi nelle griglie dei diffusori. Non è necessaria un'ulteriore manutenzione.

Periodo di garanzia

I diffusori VCS-10 e VCS-30 Series II della Bose® sono coperti da una garanzia trasferibile limitata di cinque anni. Ulteriori informazioni sul tipo di copertura offerta sono stampate sulla schedda della garanzia fornita con i diffusori. La preghiamo di compilare la schedda di registrazione e di inviarla alla Bose.

Informazioni tecniche

Caratteristica

Mobili per diffusori con porta di accordo

Schematura magnetica in tutti i diffusori

Circuito di protezione elettronica automatica in tutti i diffusori

Controllo di qualità computerizzato Syncom® del diffusore centrale e dei diffusori surround

Altoparlanti per dei diffusori

Diffusore centrale: quattro driver Twiddler da 6,3 cm

Diffusore Surround: due driver Twiddler da 6,3 cm

Compatibilità

Diffusore centrale: compatibile con amplificatori o ricevitori con potenza di uscita del canale centrale da 10 a 100 watt su 4-8 ohms

Diffusori surround: compatibili con amplificatori o ricevitori con potenza di uscita dei canali Surround da 10 a 100 watt su 4-8 ohms

Mobile

Inpolimero nero,conportadi accordo

Dimensioni/peso

Diffusore centrale: 8,2cm× 54,6cm× 15,2cm A × L × P);2,7 kg

Ciascun diffusore Surround:14,6 cm x 28 cm x 16,5 cm

(A × L × P); 1,45 kg

Diffusori VCS-10, imballati: 3,5 kg

Kit di diffusori VCS-30 Series II, imballati: 9,1 kg

Installazione

Italiano

Waar vindt u ...

Installatie 4

Alvorens te beginnen 4

Maschera di perforazione

Boormal

Bormall

Foro di guida opzionale per cavo del diffusore
