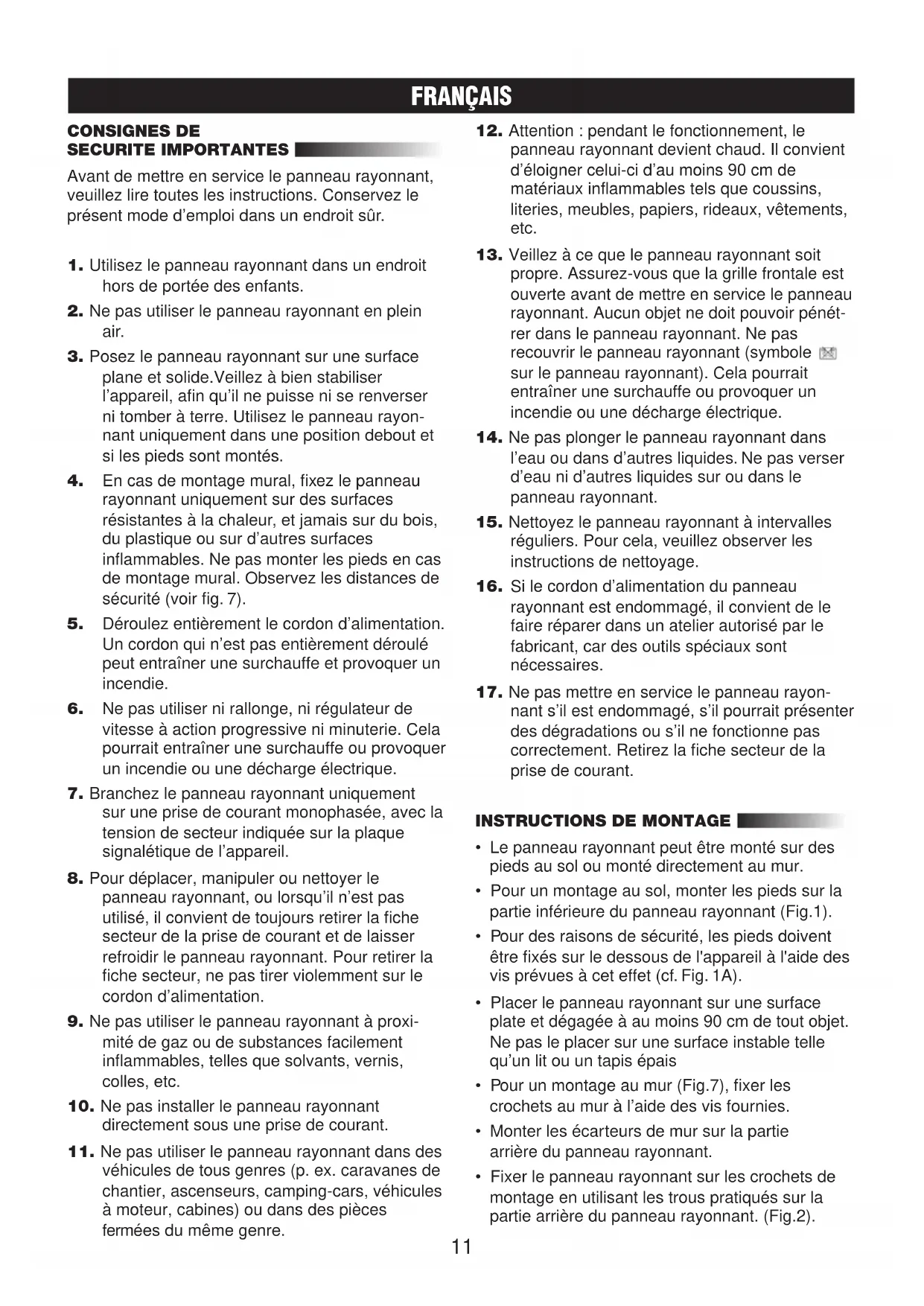

REN, DA DIES ZUM VERFALL DER GARAN- TIE FÜHRT UND PERSONEN- UND SACH- SCHÄDEN NACH SICH ZIEHEN KANN. Technische Änderungen vorbehalten.11 FRANÇAIS CONSIGNES DE SECURITE IMPORTANTES Avant de mettre en service le panneau rayonnant, veuillez lire toutes les instructions. Conservez le présent mode d’emploi dans un endroit sûr.

1. Utilisez le panneau rayonnant dans un endroit

hors de portée des enfants.

2. Ne pas utiliser le panneau rayonnant en plein

3. Posez le panneau rayonnant sur une surface

plane et solide.Veillez à bien stabiliser l’appareil, afin qu’il ne puisse ni se renverser ni tomber à terre. Utilisez le panneau rayon- nant uniquement dans une position debout et si les pieds sont montés.

4. En cas de montage mural, fixez le panneau

rayonnant uniquement sur des surfaces résistantes à la chaleur, et jamais sur du bois, du plastique ou sur d’autres surfaces inflammables. Ne pas monter les pieds en cas de montage mural. Observez les distances de sécurité (voir fig. 7).

5. Déroulez entièrement le cordon d’alimentation.

Un cordon qui n’est pas entièrement déroulé peut entraîner une surchauffe et provoquer un incendie.

6. Ne pas utiliser ni rallonge, ni régulateur de

vitesse à action progressive ni minuterie. Cela pourrait entraîner une surchauffe ou provoquer un incendie ou une décharge électrique.

7. Branchez le panneau rayonnant uniquement

sur une prise de courant monophasée, avec la tension de secteur indiquée sur la plaque signalétique de l’appareil.

8. Pour déplacer, manipuler ou nettoyer le

panneau rayonnant, ou lorsqu’il n’est pas utilisé, il convient de toujours retirer la fiche secteur de la prise de courant et de laisser refroidir le panneau rayonnant. Pour retirer la fiche secteur, ne pas tirer violemment sur le cordon d’alimentation.

9. Ne pas utiliser le panneau rayonnant à proxi-

mité de gaz ou de substances facilement inflammables, telles que solvants, vernis, colles, etc.

10. Ne pas installer le panneau rayonnant

directement sous une prise de courant.

11. Ne pas utiliser le panneau rayonnant dans des

véhicules de tous genres (p. ex. caravanes de chantier, ascenseurs, camping-cars, véhicules à moteur, cabines) ou dans des pièces fermées du même genre.

12. Attention : pendant le fonctionnement, le

panneau rayonnant devient chaud. Il convient d’éloigner celui-ci d’au moins 90 cm de matériaux inflammables tels que coussins, literies, meubles, papiers, rideaux, vêtements, etc.

13. Veillez à ce que le panneau rayonnant soit

propre. Assurez-vous que la grille frontale est ouverte avant de mettre en service le panneau rayonnant. Aucun objet ne doit pouvoir pénét- rer dans le panneau rayonnant. Ne pas recouvrir le panneau rayonnant (symbole sur le panneau rayonnant). Cela pourrait entraîner une surchauffe ou provoquer un incendie ou une décharge électrique.

14. Ne pas plonger le panneau rayonnant dans

l’eau ou dans d’autres liquides. Ne pas verser d’eau ni d’autres liquides sur ou dans le panneau rayonnant.

15. Nettoyez le panneau rayonnant à intervalles

réguliers. Pour cela, veuillez observer les instructions de nettoyage.

16. Si le cordon d’alimentation du panneau

rayonnant est endommagé, il convient de le faire réparer dans un atelier autorisé par le fabricant, car des outils spéciaux sont nécessaires.

17. Ne pas mettre en service le panneau rayon-

nant s’il est endommagé, s’il pourrait présenter des dégradations ou s’il ne fonctionne pas correctement. Retirez la fiche secteur de la prise de courant.

INSTRUCTIONS DE MONTAGE

• Le panneau rayonnant peut être monté sur des pieds au sol ou monté directement au mur.

• Pour un montage au sol, monter les pieds sur la partie inférieure du panneau rayonnant (Fig.1).

• Pour des raisons de sécurité, les pieds doivent être fixés sur le dessous de l'appareil à l'aide des vis prévues à cet effet (cf. Fig. 1A).

• Placer le panneau rayonnant sur une surface plate et dégagée à au moins 90 cm de tout objet. Ne pas le placer sur une surface instable telle qu’un lit ou un tapis épais

• Pour un montage au mur (Fig.7), fixer les crochets au mur à l’aide des vis fournies.

• Monter les écarteurs de mur sur la partie arrière du panneau rayonnant.

• Fixer le panneau rayonnant sur les crochets de montage en utilisant les trous pratiqués sur la partie arrière du panneau rayonnant. (Fig.2).ENROULEMENT DU

CORDON D’ALIMENTATION

• Fixez les écarteurs de mur en bas à l’arrière du panneau rayonnant.

• Enroulez le cordon d’alimentation autour des écarteurs de mur (Fig. 8).

• Avant de mettre en service le panneau rayonnant, il convient de dérouler entièrement le cordon d’alimentation. Un cordon qui n’est pas entièrement déroulé peut entraîner une surchauffe et provoquer un incendie.

• Tourner le bouton de thermostat dans le sens contraire des aiguilles d’une montre pour le mettre sur la position la plus basse ().

• Brancher la fiche secteur dans la prise de courant.

• Tourner le bouton de thermostat dans le sens des aiguilles d’une montre pour le mettre sur la position la plus haute (Fig.3).

• Lorsque la pièce a atteint une température confor- table, tourner le bouton de thermostat dans le sens contraire des aiguilles d’une montre jusqu’à ce que le panneau rayonnant s’arrête. Le voyant de fonctionnement s’éteint. C’est le point auquel le réglage du thermostat est identique à la tempé- rature de la pièce. Le panneau rayonnant se met sur ce réglage automatiquement en fonctionne- ment (le voyant de fonctionnement s’allume) et hors fonctionnement (le voyant de fonctionnement s’éteint ) en maintenant ainsi la température sélectionnée

• Pour mettre le panneau rayonnant hors fonc- tionnement, tourner le bouton de thermostat dans le sens contraire des aiguilles d’une montre pour le mettre sur la position la plus basse ( ) et retirer la fiche secteur de la prise de courant. B) MODELES HW-222E, HW-222F et HW-223E

• Tourner le bouton de réglage de la puissance sur la position (0).

• Brancher la fiche secteur dans la prise de courant.

• Tourner le bouton de réglage de la puissance sur la position souhaitée (I-Mini, II-Moyen, III-Maxi) (Fig.4).

• Tourner le bouton de thermostat dans le sens des aiguilles d’une montre pour le mettre sur la position la plus haute (Fig.3).

• Lorsque la pièce a atteint une température con- fortable, tourner le bouton de thermostat dans le sens contraire des aiguilles d’une montre jusqu’à ce que le panneau rayonnant s’arrête. Le voyant de fonctionnement s’éteint. C’est le point auquel le réglage du thermostat est identique à la tempéra- ture de la pièce. Le panneau rayonnant se met sur ce réglage automatiquement en fonctionnement (le voyant de fonctionnement s’allume) et hors fonctionnement (le voyant de fonctionnement s’éteint ) en maintenant ainsi la température sélectionnée.

• Pour mettre le panneau rayonnant hors fonctionnement, tourner le bouton de réglage de la puissance sur la position (0) et retirer la fiche secteur de la prise de courant.

• Suivre le mode d’emploi sous B) et voir Fig. 6 pour le modèle.

• Pour commander manuellement le panneau rayonnant sans programmateur, pousser toutes les aiguilles vers le centre. Programmation de la minuterie

• Pousser toutes les aiguilles vers le centre de la minuterie.

• Tourner l’horloge jusqu’à ce qu’elle corresponde à l’heure actuelle.

• Chaque aiguille correspond à une période de fonctionnement de 20 minutes.

• Pour programmer la plage horaire pendant laquelle le panneau rayonnant doit être hors fonctionnement, éloigner le nombre d’aiguilles correspondant à la durée du centre de la minuterie.

• Pour la plage horaire pendant laquelle le panneau rayonnant doit fonctionner, les aiguilles demeurent au centre.

• Sur une période de 24 heures, il est possible de régler autant de périodes MARCHE/ARRÊT que l’on désire. (voir par ex. Programmation Fig.8): - Heure actuelle: 21h00 - Le panneau rayonnant chauffe de 21h00 à 23h00 pour 2 heures. - Le panneau rayonnant est débranché de 23h00 à 6h00. - Le panneau rayonnant se met en fonctionne- ment à 6h00 pour 3 heures et se débranche de nouveau à 9h00.

FRANÇAIS13 FRANÇAIS - A 21h00, le panneau rayonnant se remet à chauffer. - Ce programme se répétera ainsi toutes les 24 heures.

• Pour mettre le panneau rayonnant hors fonctionnement, tourner le bouton de réglage de la puissance sur la position (0) et retirer la fiche secteur de la prise de courant. MECANISME ANTIGEL

• Ce panneau rayonnant est équipé d’un mécanisme antigel.

• Brancher la fiche secteur dans la prise de courant.Tourner le bouton de réglage de la puissance pour le mettre sur la position I-Mini, II-Moyen, ou III-Maxi. Tourner le bouton de thermostat pour le mettre sur la position la plus basse ( ).Dès que la température de la pièce baisse au-dessous d’environ +6°C, le panneau rayonnant se met en fonctionnement automatiquement. COUPURE AUTOMATIQUE Ce panneau rayonnant est équipé d’un dispositif de coupure automatique. Si le panneau s’arrête de façon inattendue, le dispositif de coupure automatique entre autres s’est activé. Il faut alors mettre le panneau rayonnant sur la position arrêt, le laisser refroidir et le débrancher pour le remettre à nouveau en fonctionne- ment. Placer le bouton de réglage de la puissance respectivement le bouton de thermostat (selon le modèle) sur la position la plus basse (0 ou ) et reti- rer la fiche secteur de la prise de courant. A la suite du refroidissement du panneau rayonnant, vérifier qu’aucun objet n’entrave l’entrée ou la sortie d’air, brancher la fiche secteur dans la prise de courant et suivre les instructions d’utilisation.

EN CAS DE DISFONCTIONNEMENT

• Vérifier qu’aucun objet n’entrave l’entrée ou la sortie d’air et enlever ces objets si nécessaire.

• S’assurer que le panneau rayonnant soit correctement positionné et que la fiche secteur se trouve dans la prise de courant.Vérifier que la prise de courant soit en bon état de marche.

• Placer le bouton de réglage de la puissance sur une des positions de fonctionnement (I, II ou III) et tourner le bouton de thermostat dans le sens des aiguilles d’une montre jusqu’à ce que le panneau rayonnant commence à chauffer.

• Si le panneau rayonnant ne fonctionne toujours pas, se reporter aux conditions de garantie pour la marche à suivre. NETTOYAGE

• Nous vous recommandons de nettoyer le panneau rayonnant au moins une fois par mois.

• Mettre le panneau rayonnant sur la position arrêt (0 respectivement selon le modèle), retirer la fiche secteur de la prise de courant et laisser refroidir le panneau rayonnant.

• Nettoyer les surfaces extérieures du panneau rayonnant avec un chiffon humide.

• Ne pas utiliser de produits à récurer ou de produits de nettoyage chimiques.

• Ne pas faire entrer d’eau dans le panneau rayonnant. Danger de mort! STOCKAGE

• Nettoyer le panneau rayonnant selon les instructions figurant dans “Nettoyage”.

• Emballer le panneau rayonnant dans son carton d’origine et le ranger dans un endroit frais et sec.

L’acheteur assume la responsabilité d’utiliser et d’en- tretenir correctement ce produit KAZ, conformément au présent mode d’emploi. L’acheteur et l’utilisateur doivent eux-même estimer quand et pendant com- bien de temps ils souhaitent utiliser ce produit KAZ.
