MANUALE UTENTE HW223E HONEYWELL

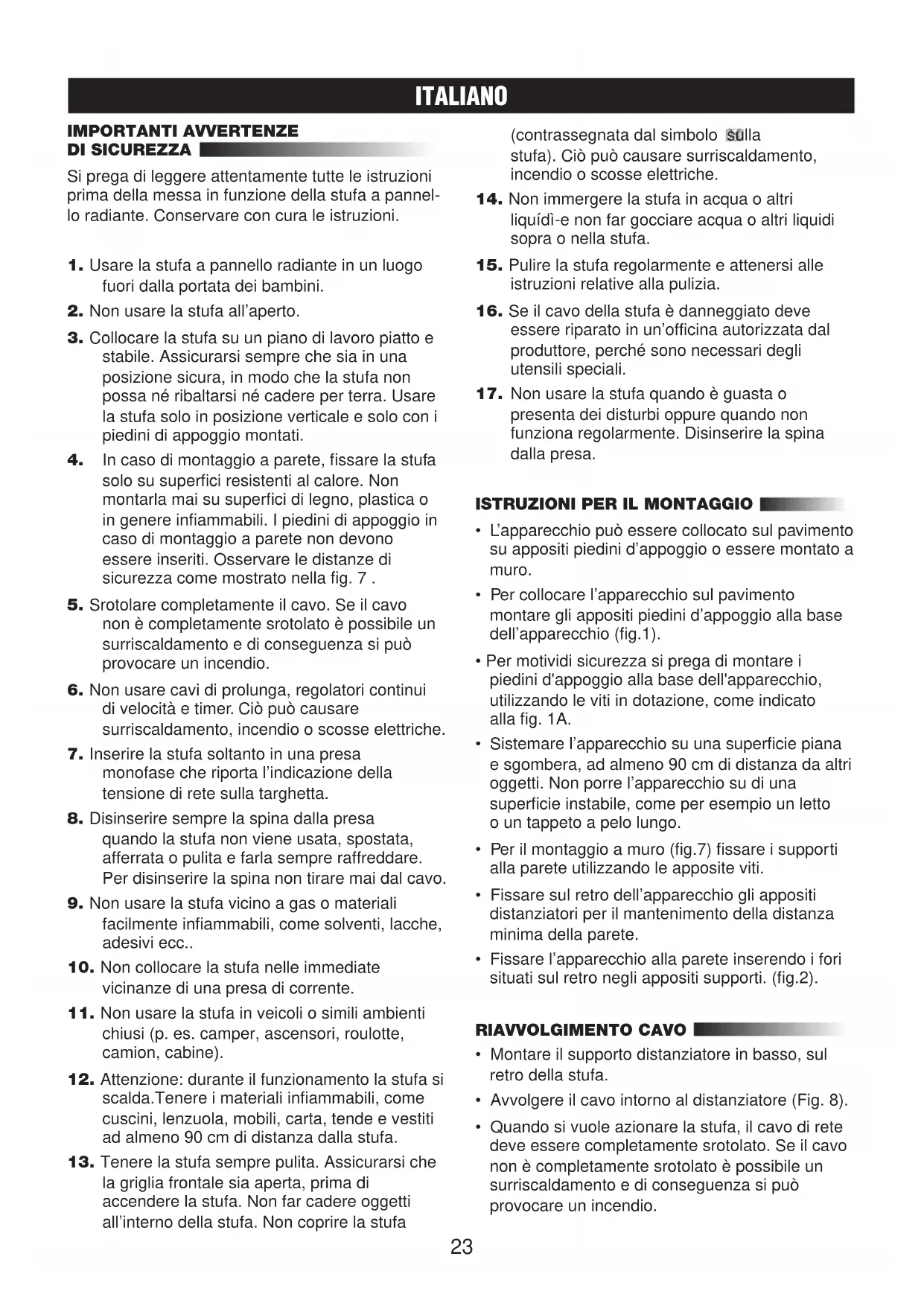

ITALIANO IMPORTANTI AVVERTENZE DI SICUREZZA Si prega di leggere attentamente tutte le istruzioni

prima della messa in funzione della stufa a pannel-

lo radiante. Conservare con cura le istruzioni.

1. Usare la stufa a pannello radiante in un luogo

fuori dalla portata dei bambini.

2. Non usare la stufa all’aperto.

3. Collocare la stufa su un piano di lavoro piatto e

stabile. Assicurarsi sempre che sia in una

posizione sicura, in modo che la stufa non

possa né ribaltarsi né cadere per terra. Usare

la stufa solo in posizione verticale e solo con i

piedini di appoggio montati.

4. In caso di montaggio a parete, fissare la stufa

solo su superfici resistenti al calore. Non

montarla mai su superfici di legno, plastica o

in genere infiammabili. I piedini di appoggio in

caso di montaggio a parete non devono

essere inseriti. Osservare le distanze di

sicurezza come mostrato nella fig. 7 .

5. Srotolare completamente il cavo. Se il cavo

non è completamente srotolato è possibile un

surriscaldamento e di conseguenza si può

provocare un incendio.

6. Non usare cavi di prolunga, regolatori continui

di velocità e timer. Ciò può causare

surriscaldamento, incendio o scosse elettriche.

7. Inserire la stufa soltanto in una presa

monofase che riporta l’indicazione della

tensione di rete sulla targhetta.

8. Disinserire sempre la spina dalla presa

quando la stufa non viene usata, spostata,

afferrata o pulita e farla sempre raffreddare.

Per disinserire la spina non tirare mai dal cavo.

9. Non usare la stufa vicino a gas o materiali

facilmente infiammabili, come solventi, lacche,

10. Non collocare la stufa nelle immediate

vicinanze di una presa di corrente.

11. Non usare la stufa in veicoli o simili ambienti

chiusi (p. es. camper, ascensori, roulotte,

12. Attenzione: durante il funzionamento la stufa si

scalda.Tenere i materiali infiammabili, come

cuscini, lenzuola, mobili, carta, tende e vestiti

ad almeno 90 cm di distanza dalla stufa.

13. Tenere la stufa sempre pulita. Assicurarsi che

la griglia frontale sia aperta, prima di

accendere la stufa. Non far cadere oggetti

all’interno della stufa. Non coprire la stufa

(contrassegnata dal simbolo sulla

stufa). Ciò può causare surriscaldamento,

incendio o scosse elettriche.

14. Non immergere la stufa in acqua o altri

liquídì-e non far gocciare acqua o altri liquidi

sopra o nella stufa.

15. Pulire la stufa regolarmente e attenersi alle

istruzioni relative alla pulizia.

16. Se il cavo della stufa è danneggiato deve

essere riparato in un’officina autorizzata dal

produttore, perché sono necessari degli

17. Non usare la stufa quando è guasta o

presenta dei disturbi oppure quando non

funziona regolarmente. Disinserire la spina

ISTRUZIONI PER IL MONTAGGIO

• L’apparecchio può essere collocato sul pavimento

su appositi piedini d’appoggio o essere montato a

• Per collocare l’apparecchio sul pavimento

montare gli appositi piedini d’appoggio alla base

dell’apparecchio (fig.1).

• Per motividi sicurezza si prega di montare i

piedini d'appoggio alla base dell'apparecchio,

utilizzando le viti in dotazione, come indicato

• Sistemare l’apparecchio su una superficie piana

e sgombera, ad almeno 90 cm di distanza da altri

oggetti. Non porre l’apparecchio su di una

superficie instabile, come per esempio un letto

o un tappeto a pelo lungo.

• Per il montaggio a muro (fig.7) fissare i supporti

alla parete utilizzando le apposite viti.

• Fissare sul retro dell’apparecchio gli appositi

distanziatori per il mantenimento della distanza

minima della parete.

• Fissare l’apparecchio alla parete inserendo i fori

situati sul retro negli appositi supporti. (fig.2).

• Montare il supporto distanziatore in basso, sul

• Avvolgere il cavo intorno al distanziatore (Fig. 8).

• Quando si vuole azionare la stufa, il cavo di rete

deve essere completamente srotolato. Se il cavo

non è completamente srotolato è possibile un

surriscaldamento e di conseguenza si può

provocare un incendio.ISTRUZIONI PER L’USO A) MODELLI HW-220E, HW-220F E HW-221E

• Regolare il termostato sulla posizione più bassa

() ruotando l’apposita manopola in senso

• Inserire la spina nella presa di corrente.

• Regolare il termostato sulla posizione più alta

ruotando l’apposita manopola in senso orario

• Quando la stanza avrà raggiunto la temperatura

desiderata, ruotare la manopola del termostato in

senso antiorario, finché l’apparecchio non si

spegne. La spia di funzionamento dell’apparecchio

si spegne. A questo punto il termostato è

impostato ad una temperatura pari a quella della

stanza. In questa posizione il convettore si

accende (la spia di funzionamento si illumina) e

si spegne (la spia si spegne) automaticamente

per mantenere costante la temperatura

• Per spegnere il convettore, portare il termostato

sulla posizione più bassa (

manopola in senso antiorario ed estrarre la

spina dalla presa di corrente.

B) MODELLI HW-222E, HW-222F E HW-223E

• Portare l’interruttore sulla posizione (0).

• Inserire la spina nella presa di corrente.

• Portare l’interruttore sulla posizione desiderata

(I-bassa, II-media, III-alta) (fig.4).

• Regolare il termostato sulla posizione più alta

ruotando la manopola in senso orario (fig.3).

• Quando la stanza avrà raggiunto la temperatura

desiderata, ruotare la manopola del termostato in

senso antiorario, finché l’apparecchio non si

spegne. La spia di funzionamento

dell’apparecchio si spegne. A questo punto il

termostato risulta impostato ad una temperatura

pari a quella della stanza. In questa posizione

l’apparecchio si accende (la spia di funzionamen-

to si illumina) e si spegne (la spia si spegne)

automaticamente per mantenere costante la

temperatura selezionata.

• Per spegnere l’apparecchio portare l’interruttore

sulla posizione (0) ed estrarre la spina dalla presa

C) IMPIEGO DEL PROGRAMMATORE MODELLO HW-224TE E HW-224TF

• Seguire le istruzioni riportate al punto B) e

osservare quanto indicato alla fig. 6.

• Per azionare l’apparecchio manualmente senza

il timer tutti i bottoni devono essere schiacciati

Programmare il programmatore:

• Schiacciare in dentro tutti i bottoni del quadrante

• Portare la freccia sul quadrante del timer in

corrispondenza dell’ora attuale.

• Ogni bottone corrisponde ad un intervallo di

funzionamento di 20 minuti.

• Per programmare le fasi in cui l’apparecchio non

deve funzionare, tirare in fuori i bottoni ad esse

• I bottoni corrispondenti alle fasi in cui si desidera

che l’apparecchio funzioni dovranno restare

schiacciati in dentro.

• È possibile programmare il funzionamento

dell’apparecchio a piacere per un arco di 24 ore

(v. per es. la programmazione alla fig. 8):

- Ora attuale: 21:00.

- Il convettore riscalda per due ore dalle 21:00

- Il convettore è spento dalle 23:00 alle 06:00.

- Alle 06:00 il convettore si riaccende per 3 ore

e si spegne nuovamente alle 09:00.

- Il convettore torna a scaldare alle 21:00.

- Questo programma si ripete ogni 24 ore.

• Per spegnere l’apparecchio portare l’interruttore

sulla posizione (0) ed estrarre la spina dalla presa

FUNZIONE AUTOMATICA ANTIGELO

• L’apparecchio è dotato di una funzione

automatica antigelo.

• Inserire la spina nella presa di corrente. Portare

l’interruttore sulla posizione I-bassa, II-media o

III-alta. Regolare il termostato alla temperatura

). Non appena la temperatura

ITALIANO DISPOSITIVO DI SPEGNIMENTO AUTOMATICO

• L’apparecchio è dotato di un dispositivo di

spegnimento automatico. Se l’apparecchio dovesse

arrestarsi inaspettatamente, è probabile che sia

stato attivato il dispositivo di spegnimento automati-

co. L’apparecchio non potrà essere rimesso in

funzione se non dopo che sarà stato spento, si sarà

raffreddato e la spina sarà stata estratta dalla presa

di corrente. Posizionare l’interruttore o, a seconda

del modello, la manopola del termostato sulla

posizione più bassa (0 o ) ed estrarre la spina

dalla presa di corrente. Dopo che l’apparecchio si è

raffreddato, accertarsi che non vi siano oggetti che

ostacolano l’entrata o l’uscita dell’aria. Inserire la

spina nella presa di corrente e seguire quanto

riportato nelle istruzioni per l’uso.

SE L’APPARECCHIO NON FUNZIONA

• Verificare che non ci siano oggetti che ostacolano

l’entrata o l’uscita dell’aria e, se necessario,

• Accertarsi che l’apparecchio sia stato montato e

posizionato correttamente e che la spina sia

inserita nella presa di corrente.Verificare che

la presa di corrente sia alimentata.

• Posizionare l’interruttore su uno dei livelli di

funzionamento (I, II o III) e ruotare il termostato

in senso orario, finché l’apparecchio non

comincia a scaldare.

• Se l’apparecchio continuasse a non funzionare,

seguire le istruzioni indicate nella garanzia.

• Si consiglia di pulire l’apparecchio almeno una

• Spegnere l’apparecchio (posizione 0 o

seconda del modello), estrarre la spina dalla

presa di corrente e lasciar raffreddare

• Pulire le parti esterne dell’apparecchio con un

• Non utilizzare abrasivi o detergenti chimici.

• Non lasciar penetrare acqua all’interno

dell’apparecchio: pericolo di morte!

• Pulire l’apparecchio seguendo le istruzioni

riportate al punto “Pulizia”.

• Imballare l’apparecchio nella confezione originale

e conservare in luogo fresco ed asciutto.

CONDIZIONI D’ACQUISTO L’acquirente come condizione d’acquisto si fa carico

di usare e curare correttamente il presente prodotto

KAZ, così come riportato nelle istruzioni per l’uso.

L’acquirente e utente deve decidere quando e per

quanto tempo userà il presente prodotto KAZ.

ATTENZIONE: SE SI DOVESSERO PRESEN-

Con riserva di modifiche tecniche.26
