TV EasyFlex XL - Support écran plat Cabstone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural orientable pour écran plat
Marque	Cabstone
Modèle	TV EasyFlex XL
Taille d'écran compatible	76 à 160 cm (30 à 63 pouces)
Norme VESA compatible	100x100, 100x200, 200x200, 300x300, 400x200 mm
Charge maximale	75 kg
Distance au mur	78 mm
Angle d'inclinaison	-15°
Angle de pivotement	Non pivotant
Dimensions du support	1140 x 480 x 78 mm
Poids du support	4,6 kg
Matériau	Acier revêtu de poudre
Alimentation	Aucune (mécanique)
Fonctions principales	Inclinaison réglable, fixation murale robuste
Entretien et nettoyage	Chiffon sec ou légèrement humide, débrancher avant nettoyage
Sécurité	Installation par professionnel qualifié, mur résistant (4x poids total)
Pièces détachées incluses	Matériel de montage (vis, chevilles, entretoises)
Réparabilité	Garantie 2 ans, contacter le revendeur pour réparation
Informations générales	Fabriqué par Cabstone, usage intérieur uniquement

FOIRE AUX QUESTIONS - TV EasyFlex XL Cabstone

Comment installer le support TV Cabstone EasyFlex XL ?

L'installation doit être effectuée par un professionnel. Marquez 6 trous (4 en haut, 2 en bas) à l'aide du support comme gabarit, percez avec un foret de 10 mm à 60 mm de profondeur, insérez les chevilles et fixez avec les vis murales. Accrochez ensuite l'écran sur les porte-écran préalablement fixés à l'arrière de la TV, puis ajustez l'inclinaison.

Quel est le poids maximal supporté par ce support ?

Le poids maximal est de 75 kg. Assurez-vous que le mur supporte au moins quatre fois ce poids total.

Quelles sont les normes VESA compatibles avec le Cabstone EasyFlex XL ?

Les normes VESA compatibles sont : 100x100, 100x200, 200x200, 300x300 et 400x200 mm. Vérifiez la compatibilité avec votre écran.

Le support peut-il pivoter ?

Non, le modèle EasyFlex XL offre uniquement une inclinaison ajustable de -15° (pas de pivotement). Les modèles plus grands (XXL) peuvent avoir des options supplémentaires.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un niveau, d'un foret pour pierre de 10 mm, d'une perceuse, d'une clé pour serrer les vis. Toutes les vis et chevilles nécessaires sont fournies.

Que faire si l'écran ne s'aligne pas correctement ?

Vérifiez que les porte-écran sont bien parallèles et centrés. Si le support mural est difficile à aligner, demandez de l'aide à une seconde personne et resserrez toutes les fixations. Contactez votre revendeur si le problème persiste.

Comment entretenir le support mural ?

Nettoyez avec un chiffon sec ou légèrement humidifié. Débranchez les câbles avant le nettoyage. Vérifiez régulièrement le serrage des vis.

Puis-je installer ce support sur un mur en placoplâtre ?

Le produit est prévu pour un mur plein en pierre ou béton. Pour d'autres types de murs (placoplâtre, brique creuse), consultez un professionnel car un matériel de fixation spécifique peut être nécessaire.

Que faire en cas de défaut ou de pièce manquante ?

Contactez votre revendeur avec le ticket de caisse. La garantie est de 2 ans. Vous pouvez aussi nous contacter directement avec une description détaillée du problème.

Comment éliminer le support en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de recyclage pour déchets métalliques ou rapportez-le à votre magasin. Les matériaux (acier) sont recyclables.

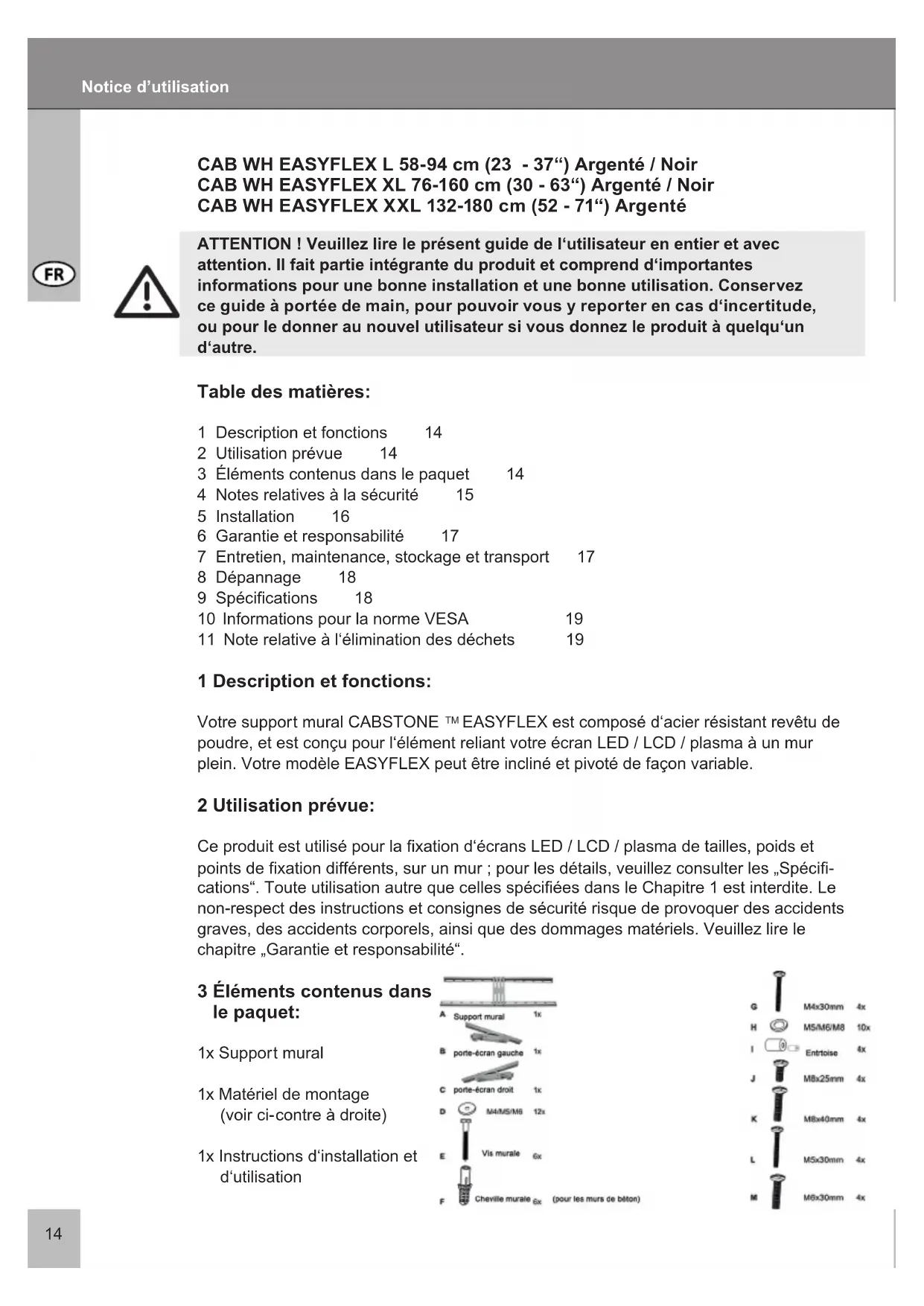

MODE D'EMPLOI TV EasyFlex XL Cabstone

Notice d'utilisation

Manual

ATTENTION ! Veuillez lire le présent guide de l'utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utilisateur si vous donnez le produit à quelqu'un d'autre.

Table des matières:

1 Description et fonctions 14
2 Utilisation prévue 14
3 Éléments contenus dans le paquet 14
4 Notes relatives à la sécurité 15
5 Installation 16
6 Garantie et responsabilité 17
7 Entretien, maintenance, stockage et transport 17
8 Dépannage 18
9 Spécifications 18
10 Informations pour la norme VESA 19
11 Note relative à l'élimination des déchets 19

1 Description et fonctions:

Votre support mural CABSTONE ™ EASYFLEX est composé d'acier résistant revêtu de poudre, et est conçu pour l'élément reliant votre écran LED / LCD / plasma à un mur plein. Votre modèle EASYFLEX peut être incliné et pivoté de façon variable.

2 Utilisation prévue:

Ce produit est utilisé pour la fixation d'écrans LED / LCD / plasma de tailles, poids et points de fixation différents, sur un mur ; pour les détails, veuillez consulter les „Spécifications“. Toute utilisation autre que celles spécifiées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez lire le chapitre „Garantie et responsabilité“.

3 Éléments contenus dans le paquet:

1x Support mural

1x Matériel de montage (voir ci-contre à droite)

1x Instructions d'installation et d'utilisation

4 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit ! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!

• Votre produit CABSTONE ™ n'est pas un jouet et n'a pas été conçu pour des enfants, car il contient des pièces de petite taille qui risquent d'être avalées et risquent de blesser si elles ne sont pas utilisées de façon appropriée !
• Veuillez installer le système et les appareils fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun objet ne risque d'être endommagé en cas de chute.
• Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux.
• Nous recommandons que l'installation au mur soit faite uniquement par un technicien qualifié.
• Pour éviter les accidents, il est nécessaire de contrôler la structure du mur avant l'installation ; choisissez soigneusement un endroit qui permet de garantir la sécurité. Faites attention aux câbles électriques qui peuvent se trouver dans le mur !
• Le mur doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et vidéo, du support et des matériaux d'isolation.
• Veuillez aussi vous reporter au Chapitre « Caractéristiques ».
• Le lieu d'installation doit être capable de supporter les tremblements de terre et autres secousses fortes.
• Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d'entrer en contact avec de l'eau.
• NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégâts permanents !
• Ne pas installer le produit à proximité de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux.
• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.
• Ne modifier et n'altérer aucun des accessoires ! Veuillez bien à lire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pièces endommagées.
• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage.
• Les orifices percés restent visibles sur le mur une fois que le support pour appareil et le système de gestion des câbles ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur.
• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des appareils de sortie, ainsi qu'autour des appareils audio et vidéo, et autour du système pour permettre une bonne ventilation, et éviter les dommages.
• Pendant le transport, suivez les consignes données dans le Chapitre «Caractéristiques» et prenez les mesures adéquates pour le transport.
• Pour les questions, défauts, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le présent guide,

veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité ».

• Veuillez respecter les charges maximales spécifiées dans le Chapitre «Caractéristiques»
• Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue ».
• Les éléments fournis ne conviennent que pour l'installation sur un mur plein en pierre ou en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d'installation correspondant. Dans tous les cas, consulter un spécialiste.
• Assurez-vous de respecter la bonne taille de filetage lors de l'installation de l'écran sur le support mural.

5 Installation:

ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit!

Étape 1 Installation murale:

Veuillez utiliser le support mural comme gabarit (A) pour marquer les 6 trous (4 en haut et 2 en bas – Fig. 1-B) à percer dans le mur à l'aide d'un niveau. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et de lignes électriques derrière le mur avant de percer. Utilisez un foret pour la pierre de 10 mm afin de percer les trous d'une profondeur de 60 mm. Insérez une cheville (F) dans chacun des trous forés. Utilisez à présent les 6 vis murales (E) et les 6 rondelles adaptées (D) pour fixer le support mural (A).

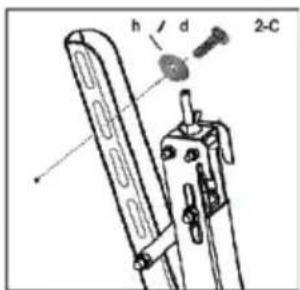

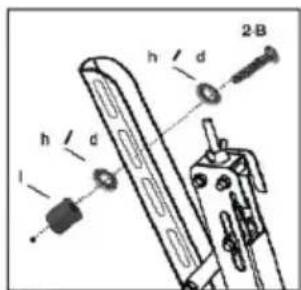

Étape 2 Fixation des porte-écran sur la face arrière de l'écran:

Assurez-vous que les porte-écran sont parallèles l'un à l'autre et centrés sur l'écran d'affichage.

(Fig. 2-A). Des vis M4, M5, M6, et M8 sont fournies pour fixer l'écran. Les autres tailles doivent être achetées dans une boutique spécialisée. Vous devez utiliser les entretoises fournies pour les écrans à face arrière incurvée comme illustré à la (Fig. 2-B). Pour les écrans d'affichage avec la face arrière plane, procédez comme illustré à la (Fig. 2-C). Ici, la taille de vis correcte dépend de la taille du filetage de l'écran.

Étape 3 Accrochage:

Accrochez à présent l'écran en haut du support mural comme indiqué à la (Fig. 3-A). Desserrer les vis au bas du support d'écran pour les adapter au support mural. Serrez à

présent de nouveau les vis de blocage inférieures du porte-écran. (Fig. 3-B) Après avoir fixé les porte-écran au support mural, vous pouvez régler l'angle d'inclinaison de l'écran. Pour ce faire, tournez les écrous moletés en haut des porte-écran. Ajustez l'angle d'inclinaison souhaité. Veuillez serrer la vis de blocage du bras d'inclinaison pour figer l'angle d'inclinaison. (Fig. 3-B)

L'installation est terminée. Veuillez procéder dans l'ordre inverse pour le démontage

REMARQUE:

6 Garantie et responsabilité:

• Le fabricant garantit ce nouvel appareil pendant une durée de 2 ans.
• Étant donné que le fabricant n'a aucune influence sur le type de mur et sur l'installation du kit d'installation murale, la garantie du produit ne s'applique qu'au kit d'installation.
• Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Votre revendeur réparera l'appareil sur place, ou bien renverra l'appareil au fabricant. Pour faciliter la tâche de nos techniciens, merci de bien vouloir fournir une description détaillée du problème – vous serez alors assuré que les défauts peu courants seront découverts et réparés de façon sure !
• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.
• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non décrite dans le présent guide. Cela inclut, entre autres, toute altération ou modification du produit et de ses accessoires.
• Toute utilisation autre que celle décrite dans le présent guide de l'utilisateur est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du guide de l'utilisateur.

7 Entretien, maintenance, stockage et transport:

• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légèrement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux câbles électriques branchés ! Débranchez-les avant de nettoyer !
• Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsque vous faites pivoter l'appareil !

ATTENTION ! Il y a des risques d'électrocution et de blessures !

• Assurez-vous qu'il y a suffisamment d'espace autour de l'écran pour permettre sa bonne ventilation et, si nécessaire, vérifiez la distance du système.
• Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'ells sont desserrées. Le desserrage peut être provoqué par des mouvements fréquents.
• Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil

risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.

• Les orifices percés restent visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur.
• Respectez les symboles de sécurité sur l'emballage pendant le transport.

8 Dépannage:

Problème	Correction	Marquage
Comment peut-on tester la qualité du mur ?	Contrôlez l'épaisseur du mur et le matériau qui se trouve sous le plâtre et le papier-peint. Faites appel à un professionnel formé.	Les charges utiles pour les espaces de vie sont décrites dans des normes telles que DIN 1055 et EN 594.
Quels sont les trous qui doivent être percés ?	Veuillez lire les chapitres „Éléments contenus dans le paquet“ et „Installation“.	Les trous ont des marquages de couleur.
Le support mural est difficile à aligner.	Vérifiez toutes les fixations, et, si nécessaire, prenez contact avec votre détaillant.
	Demandez de l'aide à une seconde personne, et respectez les „Notes relatives à la sécurité“ !
autres questions :	Contactez-nous.	Informations de contact – voir la couverture

9 Caractéristiques:

Modèle 51934 / 51935 51940 / 51941 51944
Taille d'écran (mm) 580 – 940, 23" – 37" 760 – 1600, 30" – 63" 1320 - 1800, (52 - 71")
charge maxi. 75 kg 75 kg 75kg
Poids 3,75 kg	4,6 kg	5,18 kg
Dimensions 215 x 360 x 78 mm	1140 x 480 x 78 mm
Diamètres des trous VESA	100 x 100 mm	100 x 100 mm	100 x 100 mm
	100 x 200 mm	100 x 200 mm	100 x 200 mm
	200 x 200 mm	200 x 200 mm	200 x 200 mm
	300 x 300 mm	300 x 300 mm	300 x 300 mm
	et caetera	et caetera	400 x 200 mm

et saetera

Distance au mur 78 mm 78 mm 78 mm

Angle d'inclinaison -15° -15° -15°

Angle de pivotement ---

10 Informations pour la norme VESA:

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalisation de l'électronique vidéo) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précisées dans le Chapitre 9 du présent guide, vous êtes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini.(par exemple 300 x 300 mm pour Sony TVs).

Classe VESA: Distance des trous pour la fixation des moniteurs:

MIS-D: 75 x 75, or 100 x 100 mm

MIS-E: 200 x 100, or 200 x 200 mm

MIS-F: 400 x 200, 400 x 400, 600 x 200, 600 x 400,

or 800 x 400 mm

11 Remarque sur la mise au rebut des déchets:

Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposez gratuitement votre appareil en fin de vie à un point de récupération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont règlementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueils locaux:

- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

CAB WH EASYFLEX L 58-94 cm (23 - 37") Plateado / Negrito CAB WH EASYFLEX XL 76-160 cm (30 - 63") Plateado / Negrito CAB WH EASYFLEX XXL 132-180 cm (52 - 71") Plateado

75 x 75 ou 100 x 100 mm

MIS-E:

200 x 100 ou 200 x 200 mm

MIS-F:

400 x 200, 400 x 400, 600 x 200, 600 x 400 ou 800 x 400 mm
