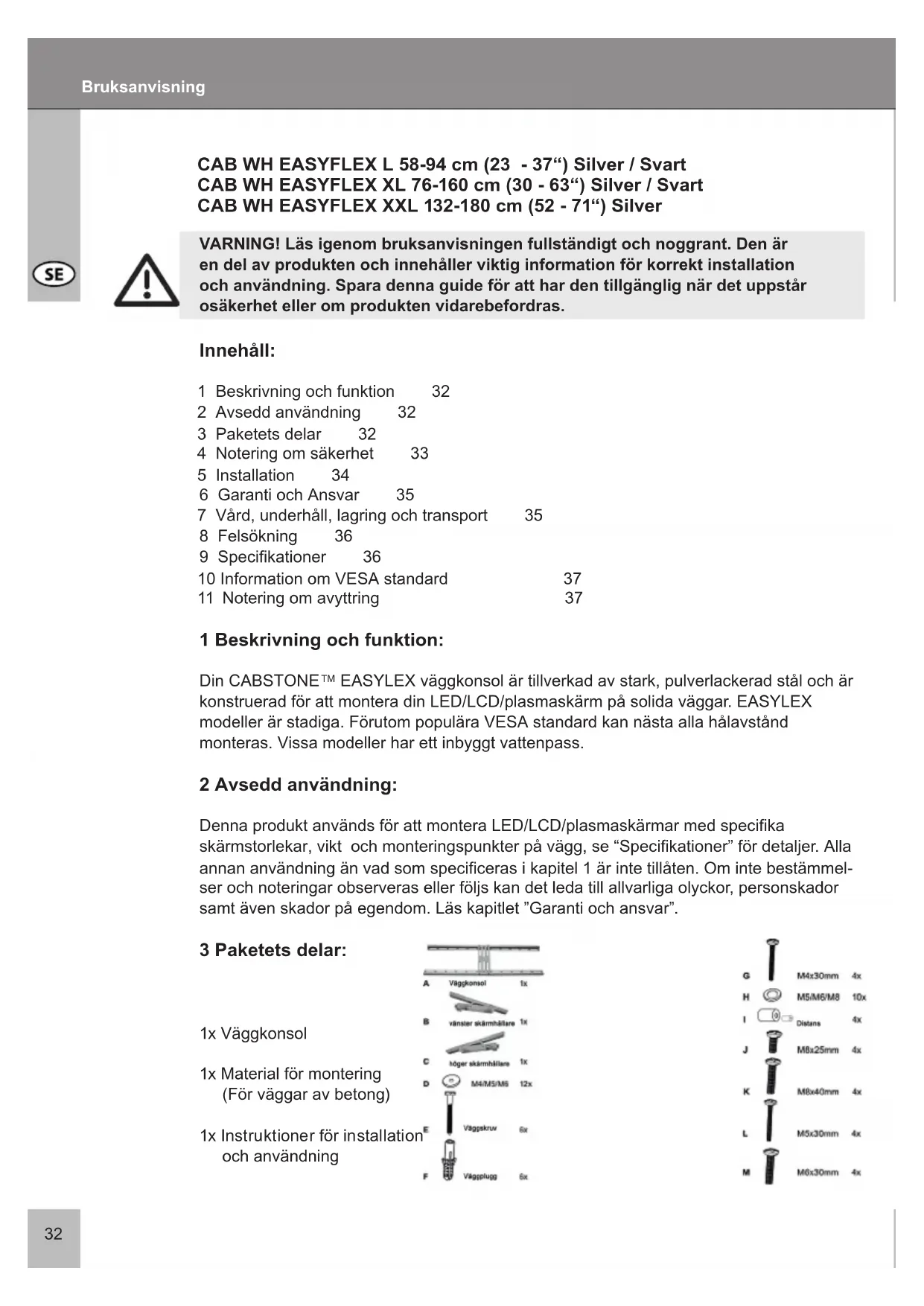

BRUKSANVISNING TV EasyFlex XL Cabstone

WARNING! Läs igenom bruksanvisningen fullständigt och noggrant. Den är en del av produkten och innehåller viktig information för korrekt installation och användning. Spara denna guide för att har den tillgänglig när det uppstår osäkerhet eller om produkten vidarebefordras.

Innehåll:

1 Beskrivning och funktion 32
2 Avsedd användning 32
3 Paketets delar 32
4 Notering om säkerhet 33
5 Installation 34
6 Garanti och Ansvar 35
7 Vård, underhåll, lagring och transport 35
8 Felsökning 36
9 Specifikationer 36
10 Information om VESA standard 37
11 Notering om avyttring 37

1 Beskrivning och funktion:

Din CABSTONE™ EASYLEX väggkonsol är tillverkad av stark, pulverlackerad stål och är konstruerad för att montera din LED/LCD/plasmaskärm på solida väggar. EASYLEX modeller är stadiga. Förutom populära VESA standard kan nästa alla hålavständ monteras. Vissa modeller har ett inbyggt vattenpass.

2 Avsedd användning:

Denna produkt används för att montera LED/LCD/plasmaskärmar med specifika skärmstorlekar, vikt och monteringspunkter på vägg, se "Specifikationer" för detaljer. Alla annan användning än vad som specificeras i kapitel 1 är inte tillåten. Om inte bestämmelser och noteringar observeras eller följs kan det leda till allvarliga olyckor, personskador samt även skador på egendom. Läs kapitlet "Garanti och ansvar".

3 Paketets delar:

1x Väggkonsol
1x Material för montering (För väggar av betong)
1x Instruktioner för installation och användning

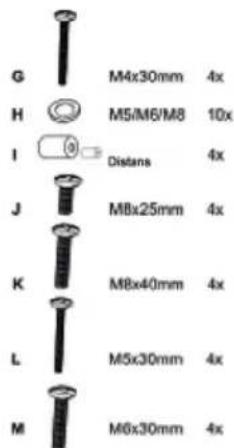

A Väggkonsol 1x B vänster skärnhållare 1x C höger skärnhållare 1x D M4/M5/M5 12x E Väggskruv 6x F Väggplugg 6x

4 Notering om säkerhet:

WARNING! Endast utbildade yrkesmän är behöriga att inspektera väggen samt installera och ta bort produkten! Bland annat finns risken för elektriska stötar, blåmärken och krossning!

• Din CABSTONE ^TM produkt är ingen leksak och är inte avsedd för barn eftersom den innehåller små delar vilka kan sväljas och kan orsaka skador om den används felaktigt!
• Installera systemet och enheterna som monteras på ett sådant sätt att personer inte skadas eller att föremål skadas genom att falla ned.
• Ta bort allt förpackningsmaterial eftersom barn kan skära sig på dessa under lek. Vidare finns risken att engångs- och isoleringsmaterial kan sväljas eller inandas.
• Vi rekommenderar att vägginstallationen endast utförs av kvalificerad tekniker.
• För att undvika olyckor är det nödvändigt att undersöka väggen innan installationen eller att noggrant leta efter en säker plats för installationen. Se upp för strömförande kablar som finns i väggen!
• Väggen måste vara tillräckligt stark där installationen ska ske att den klarar minst fyra gånger den totala vikten för produkten, ljud-/videoenheter, konsolen och installationsmate-rialet.
• Läs också igenom kapitlet "Specifikationer".
• Platsen för installationen måste klara att stå emot jordbävningar och andra starka vibrationer.
• Undvik platser med höga temperaturer eller fuktighet eller platser som kan komma i kontakt med vatten.
• Placera ALDRIG skärmen på dess frontsida under installationen, luta skärmen mot en vägg eller en stadig yta. Placering av skärmen på dess fronsida kan orsaka permanenta skador!
• Installera endast på en vertikal vägg. Undvik lutande ytor eftersom andra dragpåkännin-gar kan påverka materialet.
• Installera inte produkten på platser som utsätts för vibrationer eller svängningar.
• Modifiera inte eller ändra något tillbehör! Se också till att läsa kapitlet "Garanti och ansvar". Vidrör inte några skadade delar.
• Dra åt alla skruvar. Använd inte för mycket kraft för att undvika att skruvarna brister och slirar i gångorna.
• Borrhålen i väggen är fortfarande synliga efter att enhetskonsolen och kabelhanterings-ystemet tagits bort. Efter lång användning kan en fläck bli kvar på väggen.
• Installera inte produkten på platser som utsätts för direkt solljus eller starkt ljus. Detta kommer att öka tröttheten i ögonen vid tittande på skärmen. Lämna tillräckligt med utrymme runt utmatningsenheterna samt ljud-/videoenheterna och runt hela systemet för att garantera tillräckligt med ventilation och säkerhetsmarginal för att undvika skador.
• Under transport, följ detaljerna som listas i kapitlet "Specifikationer" och vidtag åtgärder lämpliga för transport.
• För frågor, defekter, mekaniska skador, funktionsfel och andra funktionella problem som inte kan lösas med hjälp av denna guide, kontakta din återförsäljare för reparation eller utbyta såsom beskrivs i kapitlet "garanti och ansvar".
• Uppmärksamma den maximala belastningen som listas i kapitlet "Specifikationer".
• Observera också användarvillkoren som beskrivs i kapitlet "Avsedd användning".
• De medföljande komponenterna är endast lämpliga för installation på en fast sten- eller betongvägg. Om materialet i väggen är något annat måste motsvarande installationsmaterial användas. Under alla förhållanden rådfråga en specialist.

- Se till att använda korrekt gängstorlek under installationen av skärmen på väggkonsolen.

5 Installation:

WARNING! Endast utbildade professionella yrkesarbetare är behöriga att installera enheten på väggen och att ta bort den därifrån. För ytterligare information läs kapitlet "Noteringar om säkerhet" och "Felsökning".

Steg 1 Vägginstallation:

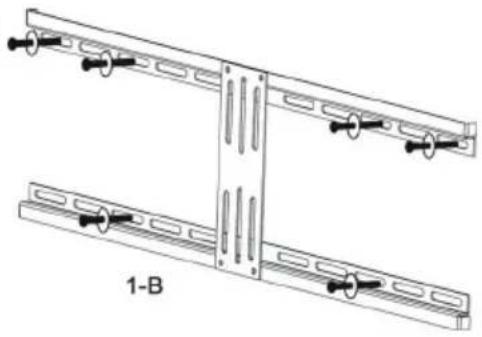

Använd konsolen som mall (A) för att markera de sex hålen (fyra överst och två nederst – fig. 1-B) för att borras i väggen samt använd ett vattenpass. Kontrollera om det finns gas- eller vattenledningar eller elledningar i väggen innan du borrar! Använd en 10 mm betongborr för att borra hålen med ett djup på 60 mm. För in en plugg (F) i vart och ett av de borrade hålen. Använd sedan de sex väggskruvarna (E) och sex lämpliga brickor (D) för att montera väggkonsolen (A).

Steg 2 Montera skärmhållaren på baksidan av skärmen:

Se till att skärmhållarna är parallella till varandra och centrerade på skärmen. (Fig. 2-A) M4, M5, M6 och M8 skruvar

TOP 2-A II

h / d 2-B h / d

medföljer för montering på skärmen. Andra storlekar måste köpas från en specialaffär. Du måste använda medföljande distanser för skärmar med svängd baksidan såsom illustreras i (fig. 2-B). För skärmar med plan baksidan fortsätt såsom illustreras i (fig. 2-C). Lämplig skruvstorlek beror på gångstorleken på skärmen.

Steg 3 Upphakning:

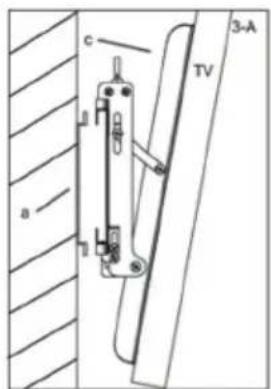

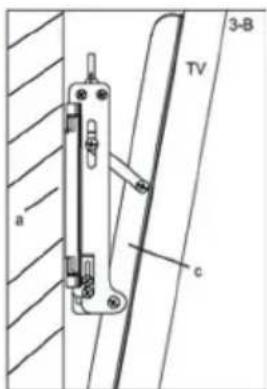

Haka nu upp skärmen ovanpå väggkonsolen såsom illustreras i (fig. 3-A). Lossa skruvarna nederst på skärmkonsolen för att justera dem vid väggkonsolen. Dar nu åt de nedre låsskruvarna på skärmhållaren igen. (Fig. 3-B) Efter montering av skärmhållarna på väggkonsolen kan du justera lutningsvinkeln på skärmen. För att göra detta vrid på vingmuttern ovanpå skärmhållarna. Ställ in önskad lutningsvinkel. Dra åt låsskruvarna på lutningsarmen för att fixera lutningsvinkeln. (Fig. 3-B)

3-A TV a b c

Installationen är färdig. Genomför ovanstående i motsatt ordning för att demontera.

NOTERA:

6 Garanti och Ansvar:

• Tillverkaren lämnar garanti för denna nya enhet under 2 år.
• Eftersom tillverkaren inte kan påverka väggtyp och installationen av vägginstallati- onssatsen gäller garantin för produkten endast installationssatsen.
• Om något fel eller skada upptäcks på din enhet, kontakta din återförsäljare och ta med ditt kvitto eller faktura som bevis på inköp om så behövs. Din återförsäljare kommer att reparera felet antingen på plats eller skicka enheten till tillverkaren. Du kan underlätta för våra tekniker genom att beskriva ditt eventuella fel i detalj – endast då kan du garanteras att felet som uppstår sällan kommer att hittas och säkert repareras.
• Om din återförsäljare inte kan kontaktas kan du kontakta oss direkt.
• Tillverkaren är inte ansvarig för skador på personer eller egendom som orsakas av felaktig installation eller hantering som inte beskrivits i denna guide. Detta inkluderar bland annat alla ändringar och modifikationner av produkten och dess tillbehör.
• All annan användning än den som beskrivs in denna bruksanvisning är inte tillåten och kan göra att garantin förloras och friskrivning från ansvar.
• Vi förbehåller vår rätt mot tryckfel och ändringar av enheten, förpackningen och bruksanvisningen.

7 Vård, underhåll, lagring och transport:

- Använd ett torrt linnetyg för att rengöra produkten eller använd en lätt fuktad trasa för svåra fläckar. Se upp för strömförande kablar på din enhet under rengöringen! Dra ur kontakten före rengöringen!

- Se till att inte någon kroppsdel kläms i den svängande enheten när enhetens delar svängs runt!

WARNING! Det finns risk för elektriska stötar och blåmärken!

• Se till att det finns tillräcklig med utrymme runt skärmen för att garantera tillräcklig ventilation och kontrollera spelrummet för systemet om så behövs.
• Kontrollera regelbundet att alla tillsatser och skruvar sitter fast och dra åt dem igen om de är lösa. Detta kan orsakas av exempelvis regelbundna förflyttningar.
• Undvik platser med höga temperaturer, fuktighet eller platser som kan bli våta, även under vård, underhåll, lagring och transport.
• Borrhålen i väggen är fortfarande synliga efter att enheten och vägginstallationssat-sen tagits bort. Efter lång användning kan en fläck bli kvar på väggen.
• Följ säkerhetssymbolerna på förpacknin-gen under transport.

8 Felsökning:

Problem	Åtgård	Märkning
Hur kontrolleras väggens kvalitet?	Kontrollera väggtjockleken och materialet bakom gips och tapeter. Rådfråga utbildade proffs.	Rörlig belastning för boytor listas exempelvis i standar-der såsom DIN 1055 och EN 594.
Vilka hål måste borras?	Läs kapitlet "Förpackningens delar" och Installation".Be en andra person om hjälp och observera "Noteringar om säkerhet"!	Hålen är markerade på ritningen.
Väggkonsolen är svår attrikta in.	Läs kapitel 5. Kontrollera alla tillsatser och kontakta din återförsäl-jare om så behövs.
andra frågor:	Kontakta oss.	Kontaktdetaljer - omslaget

9 Specifikationer:

Modell 51934 / 51935 51940 / 51941 51944
Skärmstorlek (mm) 580 – 940, 23“ – 37“ 760 – 1600, 30“ – 63“ 1320 - 1800, (52 - 71“)
max. belastning 75 kg 75 kg 75kg
Vikt 3,75 kg 4,6 kg 5,18 kg
Mått 215 x 360 x 78 mm 1140 x 480 x 78 mm
VESA håldiameter	100 x 100 mm	100 x 100 mm	100 x 100
	100 x 200 mm	100 x 200 mm	100 x 200
	200 x 200 mm	200 x 200 mm	200 x 200
	300 x 300 mm	300 x 300 mm	300 x 300
	etc.	etc.	400 x 200
			etc.
Väggavstånd	78 mm	78 mm	78 mm
Lutningsvinkel	-15°	-15°	-15°
Vridningsvinkel	-	-	-

10 Information om VESA standard:

För att harmonisera monteringsalternativ för monitorer, TV-enheter och deras ställningar och väggkonsoler på ett användarvänligt sätt definierar, VESA (Video Electronic Standard Organization) 3 standarder för användningen som nämns ovan. Genom att använda relevant VESA standard som specificeras på skärmenheten eller i dess bruksanvisning och specifikationerna i kapitel 9 i denna guide kan du definiera möjliga monteringspunkter. Vissa Modellerna tillåter en steglöst varierbar individuell montering.(til exempel 300 x 300 mm för Sony TVs)

VESA klass Hålavständ för montering av monitorer

MIS-D: 75 x 75 eller 100 x 100 mm

MIS-E: 200 x 100 eller 200 x 200 mm

MIS-F: 400 x 200, 400 x 400, 600 x 200, 600 x 400

eller 800 x 400 mm

11 Notering om avyttring:

Denna produkt får inte kastas i den vanliga hushållssoporna. Återlämna din enhet utan kostnad vid slutet av dess livslängd på en återvinningsstation som skapats för detta syfte eller på försäljningsstället. Detaljer för avyttring regleras i relevanta lagar.

Återvinningsbart material överförs till återvinning för att bli nytt råmaterial. Följande återvinningsbart material samlas in på lokala insamlingsplatser:

- Avfallsglas, plast, avfallsmetall, metall med mera.

Denna typ av återvinning av förbrukad utrustning bidrar betydligt till skydd av naturen.
