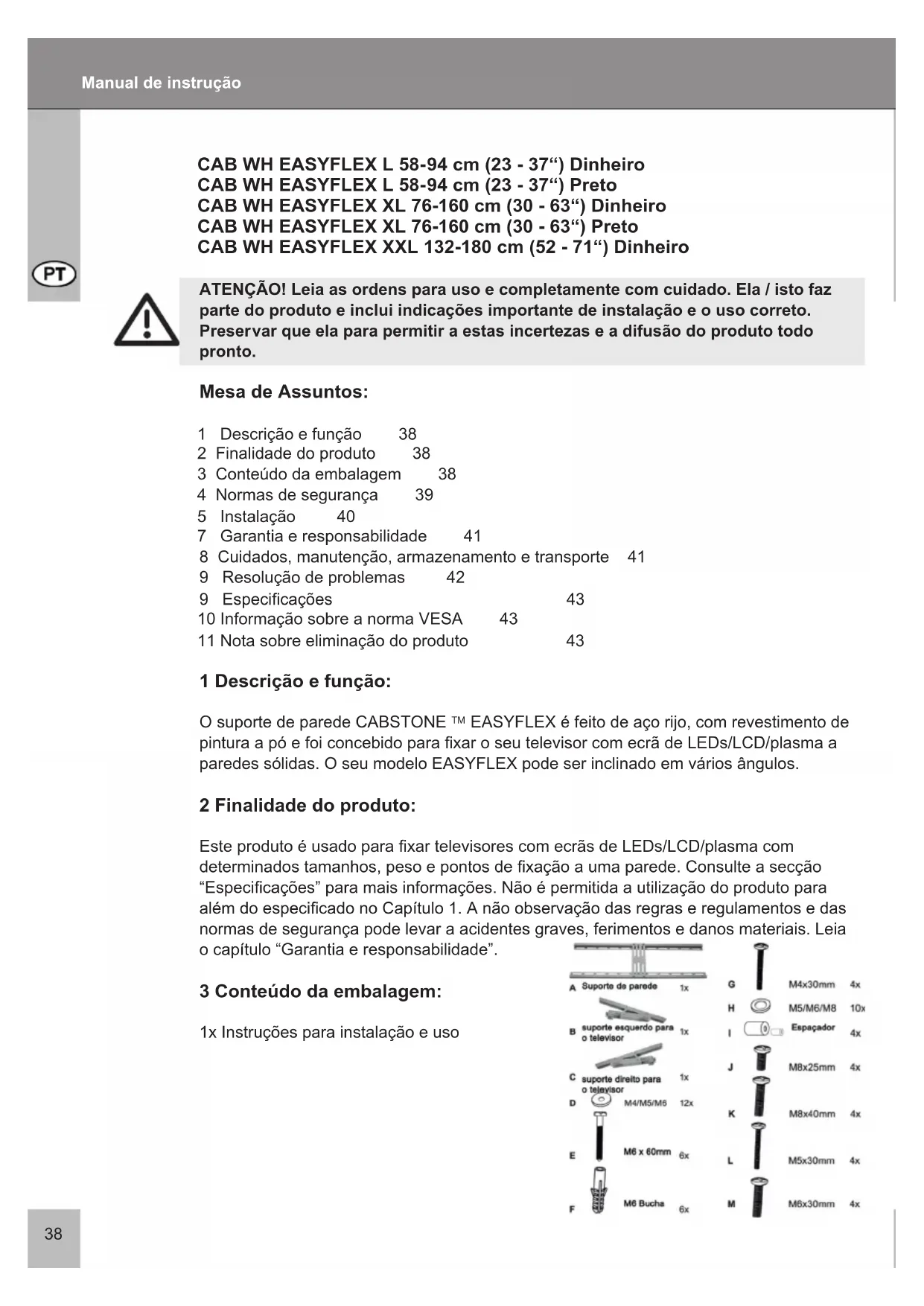

MANUAL DE UTILIZADOR TV EasyFlex XL Cabstone

ATENÇÃO! Leia as ordens para uso e completamente com cuidado. Ela / isto faz parte do produto e inclui indicações importante de instalação e o uso correto. Preservar que ela para permitir a estas incertezas e a difusão do produto todo pronto.

Mesa de Assuntos:

1 Descrição e função 38
2 Finalidade do produto 38
3 Conteúdo da embalagem 38
4 Normas de segurança 39
5 Instalação 40
7 Garantia e responsabilidade 41
8 Cuidados, manutenção, armazenamento e transporte 41
9 Resolução de problemas 42
9 Especificações 43
10 Informação sobre a norma VESA 43
11 Nota sobre eliminação do produto 43

1 Descrição e função:

O suporte de parede CABSTONE™ EASYFLEX é feito de aço rijo, com revestimento de pintura a pó e foi concebido para fixar o seu televisor com ecrã de LEDs/LCD/plasma a paredes sólidas. O seu modelo EASYFLEX pode ser inclinado em vários ângulos.

2 Finalidade do produto:

Este produto é usado para fixar televisores com ecrãs de LEDs/LCD/plasma com determinados tamanhos, peso e pontos de fixação a uma parede. Consulte a secção "Especificações" para mais informações. Não é permitida a utilização do produto para além do especificado no Capítulo 1. A não observação das regras e regulamentos e das normas de segurança pode levar a acidentes graves, ferimentos e danos materiais. Leia

o capítulo "Garantia e responsabilidade".

3 Conteúdo da embalagem:

1x Instruções para instalação e uso

A Suporte de parede 1x B suporte esquerdo para o television 1x C suporte direito para o television 1x D M4/M5/M6 12x E M6 x 60mm 6x F M6 Bucha 6x G M4x30mm 4x H M5/M6/M8 10x I Espaçador 4x J M8x25mm 4x K M8x40mm 4x L M5x30mm 4x M M6x30mm 4x

• O suporte CABSTONE™ não é um brinquedo e não deve ser usado por crianças pois inclui peças pequenas que podem ser engolidas para além de poder provocar ferimen tos quando usado indevidamente!
• Instale o sistema e os dispositivos a ele ligados de forma a que não hajam ferimentos ou danos materiais causados, por exemplo, pela queda dos mesmos.
• Remova os materiais de embalamento para evitar que as crianças se cortem nos mesmos ao brincarem com estes.
  Existe também o risco das crianças engolirem e inalarem o material isolante.

- A instalação na parede deve ser feita por técnicos qualificados.

- Para evitar acidentes é necessário verificar a estrutura da parede antes da instalação ou procurar cuidadosamente um local seguro para instalação. Verifique se existem cabos eléctricos na parede, ou qualquer tubagem e tenha cuidado para não os danificar!

- A parede deve ser suficientemente forte no local onde vai ser feita a instalação e deve conseguir suportar um peso pelo menos quatro vezes superior ao do pro0duto, dos dispositivos de áudio/vídeo, do suporte e do material de instalação.

- Leia também o capítulo “Especificações”.

- O local de instalação deve ser resistente a tremores de terra ou a outras vibrações fortes.

- NUNCA coloque o televisor com o ecrã virado para a frente durante a instalação, incline o ecrã contra a parede ou uma superfície robusta. O ecrã pode ficar permanentemente danificado se o mesmo for colocado virado para a frente.

- Evite locais com altas temperaturas, ou humidade ou locais onde haja possibilidade de contacto com água.

- Não instale o produto próximo das aberturas dos ares condicionados ou em locais onde haja muito pó ou fumo.

- A instalação deve ser feita apenas numa parede vertical. Evite superfícies inclinadas pois a tensão de tracção pode interagir com o material.

- Não instale o produto em locais sujeitos a vibrações ou oscilações.

- Não modifique o produto ou os acessórios! Não se esqueça de ler o capítulo “Garantia e responsabilidade”. Não utilize peças que estejam danificadas.

- Aperte todos os parafusos Não exerça muita força para evitar partir os parafusos e para não danificar as roscas.

- Os orifícios abertos continuam visíveis na parede após remoção do suporte de parede e seus acessórios. Após a utilização por um longo período de tempo, um ponto pode ficar visível na parede.

- Não instale o produto em locais expostos à luz solar directa ou a luminosidade muito forte. Isto vai cansar a vista ao olhar para o ecrã. Deixe espaço suficiente entre os dispositivos de saída do sinal bem como entre os dispositivos de áudio/vídeo, deixe também espaço em redor de todo o sistema para garantir uma ventilação adequada do mesmo e para evitar danos.

- Durante o transporte tenha em atenção a informação que consta do capítulo “Especificações” e implemente as medidas necessárias para poder transportar o produto.

- Caso tenha questões relativas a defeitos, danos mecânicos, avarias e outros problemas funcionais que não possam ser resolvidos mediante consulta deste guia, contacte a loja para que o produto seja reparado ou substituído tal como se descreve no capítulo

"Garantia e responsabilidade".

• Observe as cargas máximas listadas no capítulo "Especificações".
• Tenha também em atenção os termos de utilização descritos no capítulo "Finalidade a que destina".
• Os componentes fornecidos apenas devem ser usados para instalação do suporte numa parede sólida feita de pedra ou de cimento. Se a sua parede tiver uma estrutura diferente, deve usar o material de instalação correspondente. Seja qual for o seu caso, deve sempre consultar um técnico.
• Certifique-se sempre de que usa os parafusos correctos durante a instalação do televisor no suporte de parede.

5 Instalação:

ATENÇÃO! Apenas um técnico qualificado deve instalar o dispositivo no parede e depois removê-lo. Para mais informações, leia os capítulos “Normas de segurança” e “Resolução de problemas”.

Etapa 1 Instalação na parede:

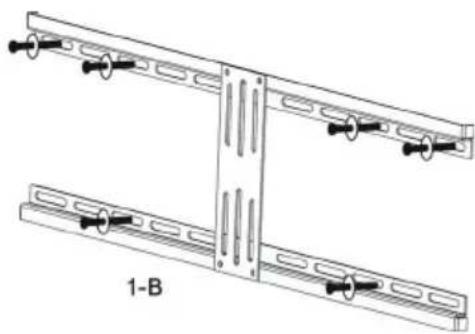

Use o suporte de parede como modelo (A) para assinalar os 6 orifícios (4 em cima e 2 em baixo) (fig. 1-B) que deve furar na parede, use também um nível para ajudar. Verifique se existem tubos de gás ou de água ou cabos eléctricos na parede antes de furar. Use uma broca de 10 mm própria para furar pedra e abra orifícios com uma profundidade de 60 mm. Introduza uma bucha (F) em cada um dos orifícios abertos. Use os 6 parafusos (E) e 6 anilhas adequadas (D) para fixar o suporte de parede (A).

Etapa 2 Fixação dos suportes do televisor na parte de trás do mesmo:

Certifique-se de que os suportes do televisor estão paralelos um ao outro e centrados relativamente ao televisor. (Fig. 2-A)

TOP 2-A II

h / d 2-B h / d

Os parafusos M4, M5, M6 e M8 são fornecidos para fixação do televisor. Pode comprar parafusos de outros tamanhos numa loja da especialidade. Deve usar os espaçadores fornecidos se tiver um televisor com a parte de trás curvada tal como mostra a figura 2-B. Caso o seu televisor tenha a parte de trás plana, prossiga tal como mostra a figura 2-C. Neste caso, o tamanho de parafuso correcto depende do tamanho da rosca existente no televisor.

Encaixe:

Encaixe o televisor no suporte de parede superior tal como mostra a figura 3-A. Desaperte os parafusos na parte de baixo do suporte do televisor para os ajustar ao suporte de parede. Volte a apertar os parafusos inferiores existentes no suporte do televisor. (Fig. 3-B) Após ter encaixado os suportes do televisor ao suporte de parede, pode ajustar o ângulo de inclinação do televisor. Para tal, rode as porcas existentes na parte superior dos suportes do televisor. Ajuste o ângulo de inclinação como pretender. Aperte o parafuso de fixação do braço de inclinação para fixar o ângulo de inclinação. (Fig. 3-B)

3-A TV a b c

A instalação fica assim concluída. Para desmontar, basta seguir estas etapas pela ordem inversa.

NOTA:

6 Garantia e responsabilidade:

• O fabricante garante este novo dispositivo pelo período de 2 anos.
• Uma vez que o fabricante não tem qualquer controlo sobre o tipo de parede e a instalação do kit de parede, a garantia apenas é aplicável ao kit de instalação.
• Se detectar qualquer falha ou dano no dispositivo, contacte a loja e forneça o talão de compra ou a factura como prova de compra, se necessário. A loja irá reparar a falha no próprio local ou enviará o produto para o fabricante. Para facilitar o trabalho dos nossos técnicos, descreva detalhadamente a falha – só desta forma podemos detectar o problema e resolvê-lo!
• Se não conseguir contactar a loja, contacte-nos directamente.
• O fabricante não se responsabiliza por quaisquer ferimentos pessoais ou por danos materiais causados por uma instalação ou utilização que não esteja em conformidade com as instruções deste guia. Isto inclui, entre outras, qualquer alteração ao produto e seus acessórios.
• Não é permitida qualquer utilização deste produto que não esteja em conformidade com o descrito neste guia, se tal acontecer a garantia perde a sua validade.
• Não nos responsabilizamos por quaisquer erros de impressão e reservamo-nos o direito de fazer alterações ao dispositivo, à embalagem ou ao guia de utilizador.

7 Cuidados, manutenção, armazenamento e transporte:

• Use um pano de linho limpo para limpar o produto ou use um pano ligeiramente humedecido para limpar manchas. Durante a limpeza do dispositivo tenha cuidado com os cabos eléctricos! Antes de limpar, desligue a ficha de alimentação!
• Certifique-se de que não se entala ao rodar o dispositivo!

- Certifique-se de que existe espaço suficiente em redor do produto para garantir uma

ventilação adequada do mesmo e verifique também o espaço existente em redor do sistema, se necessário.

• Verifique periodicamente todos os acessórios e parafusos e aperte-os se estiverem soltos. Estes elementos podem soltar-se devido a movimentos frequentes.
• Durante a manutenção, armazenamento e transporte evite locais com altas temperatu ras, ou humidade ou locais onde haja possibilidade de contacto com água.
• Os orifícios abertos continuam visíveis na parede após remoção do dispositivo e do kit para instalação na parede. Após a utilização por um longo período de tempo, um ponto pode ficar visível na parede.
• Durante o transporte tenha em atenção os símbolos existentes na embalagem.

8 Resolução de problemas:

Problema	Correcção	Marcações
Como testar a qualidade da parede?	Verifique a espessura da parede bem como a qualidade do material existente por baixo do estuque e do papel de parede. Consulte um técnico qualificado.	As cargas permitidas para os vários espaços estão listadas sob a forma de normas como, por exemplo, DIN 1055 e EN 594.
Que orifícios devem ser abertos?	Leia os capítulos „Conteúdo da embala-gem“ e „Instalação“.	Os orifícios estão assinalados nas imagens.
É difícil alinhar o suporte de parede.	Peça ajuda a uma terceira pessoa e siga as „Normas de segurança“! Verifique todos os acessórios.Se necessário, peça ajuda na loja onde comprou o produto.
Outras questões:	Contacte-nos.	Pode encontrar a lista de contacto na capa.

9 Especificações:

Modelo 51934 / 51935 51940 / 51941	51944
diagonal da tela 580 – 940, 23“ – 37“	760 – 1600, 30“ – 63“	1320 - 1800, (52 - 71“)
max. carga 75 kg 75 kg 75kg
Peso	3,75 kg 4,6 kg 5,18 kg
Medida	215 x 360 x 78 mm	1140 x 480 x 78 mm
VESA 100 x 100 mm 100 x 100 mm	100 x 100
	100 x 200 mm	100 x 200 mm	100 x 200
	200 x 200 mm	200 x 200 mm	200 x 200
	300 x 300 mm	300 x 300 mm	300 x 300
	e o outro	e o outro	400 x 200
			e o outro
Distancie em relação a um parede	78 mm	78 mm	78 mm
O ângulo de inclinação	-15°	-15°	-15°
ângulo suavemente	-	-	-

10 Informação sobre a norma VESA:

De forma a harmonizar as opções para instalação de monitores, de televisores e das suas respectivas bases e suportes de parede, a VESA (Video Electronic Standard Organization) definiu 3 normas para as aplicações acima mencionadas. Usando a norma VESA relevante especificada no seu produto ou no respectivo guia de utilizador e na lista de especificações que encontra neste guia pode definir os possíveis pontos para instalação.

Classe VESA

Distância entre os orifícios para montagem de monitores

MIS-D:

11 Nota sobre eliminação do produto:

Este produto não deve ser eliminado juntamente com o lixo doméstico. Quando o produto chegar ao fim da sua vida útil, entregue-o gratuitamente num ponto de recolha próprio para este tipo de equipamentos ou na loja onde o comprou. Os detalhes relativos à eliminação do produto estão regulados na lei estatal ou federal relevante. Os materiais potencialmente recicláveis são introduzidos no ciclo de reciclagem para que a partir destes se possam obter novos materiais. Os seguintes materiais recicláveis são recolhidos em pontos de recolha locais:
