TV EasyFlex XL - Supporto per schermo piatto Cabstone - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto murale regolabile per schermo piatto
Marca	Cabstone
Modello	TV EasyFlex XL
Dimensioni schermo compatibili	76 a 160 cm (30 a 63 pollici)
Norma VESA compatibile	100x100, 100x200, 200x200, 300x300, 400x200 mm
Carico massimo	75 kg
Distanza dal muro	78 mm
Angolo di inclinazione	-15°
Angolo di rotazione	Non rotante
Dimensioni del supporto	1140 x 480 x 78 mm
Peso del supporto	4,6 kg
Materiale	Acciaio rivestito a polvere
Alimentazione	Nessuna (meccanica)
Funzioni principali	Inclinazione regolabile, fissaggio a muro robusto
Manutenzione e pulizia	Panno asciutto o leggermente umido, scollegare prima della pulizia
Sicurezza	Installazione da parte di professionista qualificato, muro resistente (4x peso totale)
Pezzi di ricambio inclusi	Materiale di montaggio (viti, tasselli, distanziatori)
Riparabilità	Garanzia 2 anni, contattare il rivenditore per riparazione
Informazioni generali	Prodotto da Cabstone, solo per uso interno

Domande frequenti - TV EasyFlex XL Cabstone

Come installare il supporto TV Cabstone EasyFlex XL?

L'installazione deve essere effettuata da un professionista. Segnare 6 fori (4 in alto, 2 in basso) utilizzando il supporto come sagoma, forare con una punta da 10 mm a 60 mm di profondità, inserire i tasselli e fissare con le viti a muro. Agganciare quindi lo schermo sui supporti per schermo precedentemente fissati sul retro della TV, quindi regolare l'inclinazione.

Qual è il peso massimo supportato da questo supporto?

Il peso massimo è di 75 kg. Assicurarsi che il muro supporti almeno quattro volte questo peso totale.

Quali sono le norme VESA compatibili con il Cabstone EasyFlex XL?

Le norme VESA compatibili sono: 100x100, 100x200, 200x200, 300x300 e 400x200 mm. Verificare la compatibilità con il proprio schermo.

Il supporto può ruotare?

No, il modello EasyFlex XL offre solo un'inclinazione regolabile di -15° (nessuna rotazione). I modelli più grandi (XXL) possono avere opzioni aggiuntive.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una livella, una punta per pietra da 10 mm, un trapano, una chiave per serrare le viti. Tutte le viti e i tasselli necessari sono forniti.

Cosa fare se lo schermo non si allinea correttamente?

Verificare che i supporti per schermo siano ben paralleli e centrati. Se il supporto a muro è difficile da allineare, chiedere aiuto a una seconda persona e stringere tutti i fissaggi. Contattare il rivenditore se il problema persiste.

Come mantenere il supporto a muro?

Pulire con un panno asciutto o leggermente inumidito. Scollegare i cavi prima della pulizia. Verificare regolarmente il serraggio delle viti.

Posso installare questo supporto su un muro in cartongesso?

Il prodotto è previsto per un muro pieno in pietra o cemento. Per altri tipi di muri (cartongesso, mattone forato), consultare un professionista poiché potrebbe essere necessario materiale di fissaggio specifico.

Cosa fare in caso di difetto o pezzo mancante?

Contattare il rivenditore con lo scontrino. La garanzia è di 2 anni. È possibile contattarci direttamente con una descrizione dettagliata del problema.

Come smaltire il supporto a fine vita?

Non gettarlo nei rifiuti domestici. Depositarlo in un punto di riciclaggio per rifiuti metallici o riportarlo al negozio. I materiali (acciaio) sono riciclabili.

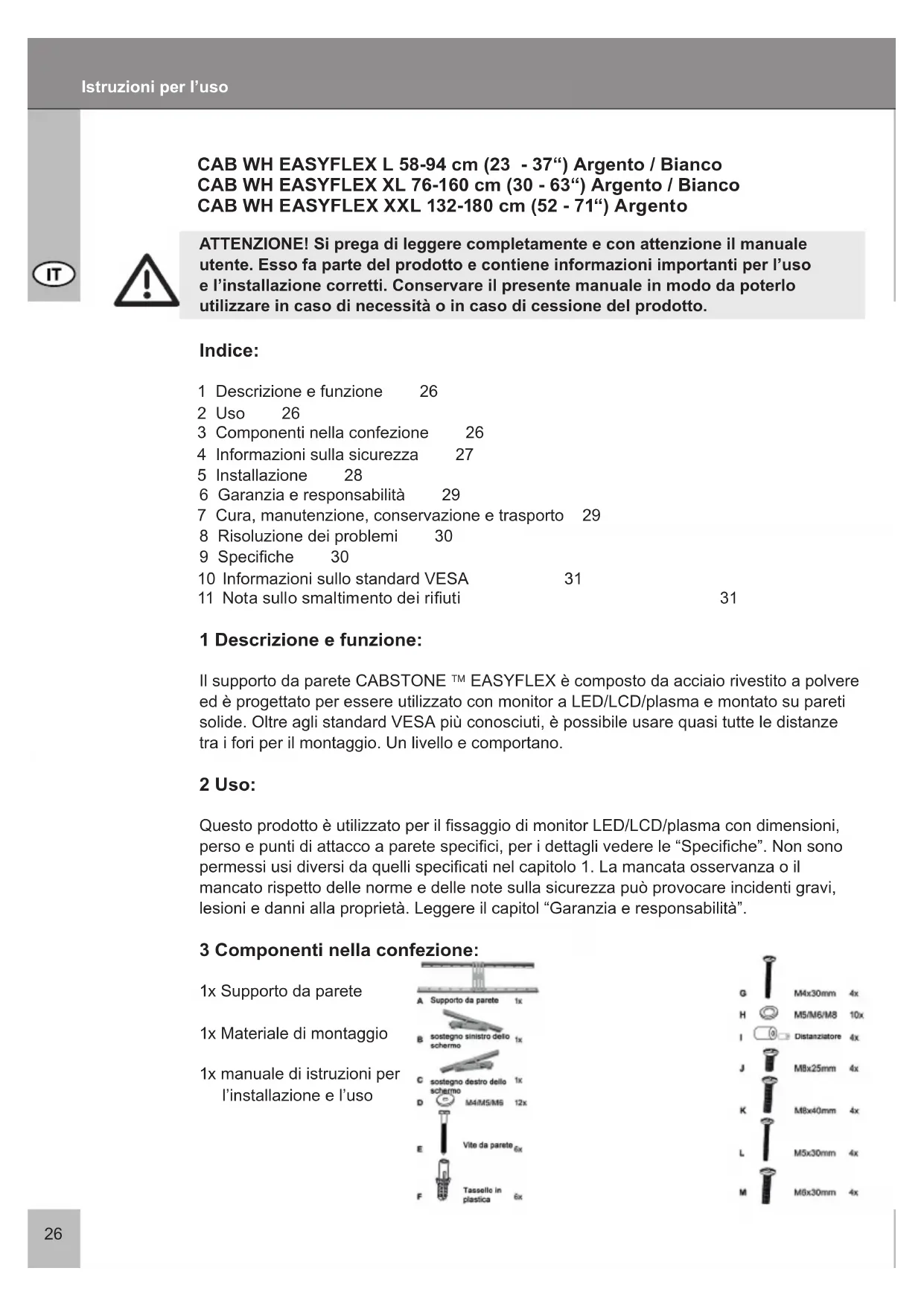

MANUALE UTENTE TV EasyFlex XL Cabstone

Istruzioni per l'uso

Bruksanvisning

Manual

Οδηγίες Χρήσης

CAB WH EASYFLEX L 58-94 cm (23 - 37") Silber CAB WH EASYFLEX L 58-94 cm (23 - 37") Schwarz CAB WH EASYFLEX XL 76-160 cm (30 - 63") Silber CAB WH EASYFLEX XL 76-160 cm (30 - 63") Schwarz CAB WH EASYFLEX XXL 132-180 cm (52 - 71") Silber

ATTENZIONE! Si prega di leggere completamente e con attenzione il manuale utente. Esso fa parte del prodotto e contiene informazioni importanti per l'uso e l'installazione corretti. Conservare il presente manuale in modo da poterlo utilizzare in caso di necessità o in caso di cessione del prodotto.

Indice:

1 Descrizione e funzione 26
2 Uso 26
3 Componenti nella confezione 26
4 Informazioni sulla sicurezza 27
5 Installazione 28
6 Garanzia e responsabilità 29
7 Cura, manutenzione, conservazione e trasporto 29
8 Risoluzione dei problemi 30
9 Specifiche 30
10 Informazioni sullo standard VESA 31

11 Nota sullo smaltimento dei rifiuti 31

1 Descrizione e funzione:

Il supporto da parete CABSTONE ™ EASYFLEX è composto da acciaio rivestito a polvere ed è progettato per essere utilizzato con monitor a LED/LCD/plasma e montato su pareti solide. Oltre agli standard VESA più conosciuti, è possibile usare quasi tutte le distanze tra i fori per il montaggio. Un livello e comportano.

2 Uso:

Questo prodotto è utilizzato per il fissaggio di monitor LED/LCD/plasma con dimensioni, perso e punti di attacco a parete specifici, per i dettagli vedere le "Specifiche". Non sono permessi usi diversi da quelli specificati nel capitolo 1. La mancata osservanza o il mancato rispetto delle norme e delle note sulla sicurezza può provocare incidenti gravi, lesioni e danni alla proprietà. Leggere il capitol "Garanzia e responsabilità".

3 Componenti nella confezione:

1x Supporto da parete

1x Materiale di montaggio

1x manuale di istruzioni per l'installazione e l'uso

4 Informazioni sulla sicurezza:

ATTENZIONE! Solo professionisti addestrati sono autorizzati a ispezionare la parete, oltre ad eseguire l'installazione e la rimozione del prodotto! Inoltre, vi è il rischio di folgorazioni elettriche, ferite e rotture!

- Il prodotto CABSTONE™ non è un giocattolo e non deve essere utilizzato dai bambini poiché contiene parti di piccole dimensioni che possono essere ingerite e che possono provocare lesioni alle persone, se non usate in modo appropriato!

- Installare il sistema e i dispositivi ad esso collegati in modo da evitare lesioni alle persone o danni agli oggetti causati da cadute.

- Togliere i materiali di imballaggio, poiché i bambini potrebbero tagliarsi mentre ci giocano. Inoltre, vi è il rischio di ingestione o inalazione accidentale del materiale isolante.

- Si raccomanda di far eseguire il montaggio a parete solo da tecnici qualificati.

- Per evitare incidenti, è necessario controllare la struttura del muro prima di procedere all'installazione, oppure individuare con attenzione un punto sicuro per l'installazione-Fare attenzione a eventuali cavi elettrici che si trovano all'interno della parete!

- Le pareti devono essere sufficientemente resistenti nel punto dove verrà effettuata l'installazione, in modo da sostenere un peso pari a quattro volte il peso dei prodotti audio / video, del supporto e del materiale necessario per l'installazione.

- Si veda anche il capitolo "Specifiche".

- Il punto di installazione deve poter resistere a terremoti o altre vibrazioni forti.

- Evitare luoghi con temperature elevate o umidità, o luoghi in cui è possibile il contatto con l'acqua. Durante l'installazione NON posizionare mai lo schermo con il lato anteriore a vista, inclinare lo schermo contro una parete o una superficie resistente. Posizionando il monitor sul lato anteriore potrebbe causare danni permanenti!

- Installare solo su pareti verticali. Evitare le superfici inclinate, poichè altri tipi di tensione potrebbero interagire con il materiale.

• Non installare il prodotto in punti soggetti a vibrazioni o oscillazioni.

- Non modificare o alterare gli accessori! Leggere anche il capitolo “Garanzia e responsabilità”. Non usare componenti danneggiati.

- Serrare tutte le viti. Non applicare forza eccessiva per evitare di rompere le viti o danneggiare la filettatura.

- I fori praticati nella parete sono visibili anche dopo aver tolto il supporto del dispositivo e il sistema passacavi. In caso di uso per un lungo periodo di tempo, sulla parete potrebbe rimanere un alone.

- Non installare il prodotto in punto soggetti a luce solare diretta o a luce intensa. Ciò può provocare affaticamento degli occhi quando si guarda lo schermo. Lasciare spazio a sufficienza intorno ai dispositivi di uscita, oltre ai dispositivi audio/video, e intorno a tutto il sistema per assicurare che la ventilazione sia sufficiente e che ci sia la tolleranza necessaria, e per evitare danni.

- Per il trasporto, fare attenzione ai dettagli nel capitolo “Specifiche”, e adottare le misure necessarie per il trasporto.

- Per quesiti, difetti, danni meccanici, malfunzionamenti e altri problemi di funzionamento che non possono essere risolti da questa guida, contattare il rivenditore per la riparazione o la sostituzione, come descritto nel capitolo „Garanzia e responsabilità“. I componenti in dotazioni sono adatti esclusivamente per l'installazione su parete in cemento o pietra. Nel caso una parete con struttura diversa, devono essere utilizzati materiali per l'installazione adeguati. In qualsiasi caso, consultare uno specialista.

- Osservare la corretta dimensione della filettatura durante l'installazione dello schermo

sul supporto da parete.

5 Installazione:

ATTENZIONE! In funzione del tipo di parete, per i diversi modelli si utilizzano fori differenti! Il dispositivo può essere installato e rimosso da parete solo da professionisti autorizzati. Per maggiori informazioni leggere i capitoli “Note sulla sicurezza” e “Risoluzione dei problemi”.

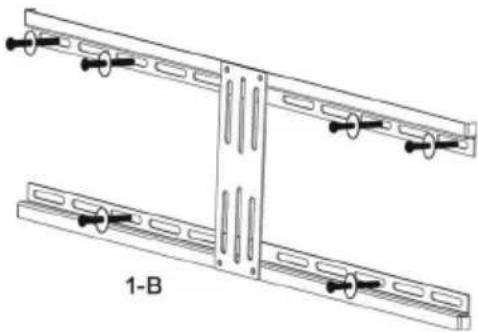

Paso 1 Installazione a parete:

Usare il supporto da parete come modello (A) per segnare i 6 fori (4 in alto e 2 in basso – Fig. 1-B) da praticare usando la livella. Verificare la presenza di tubi dell'acqua o del gas o della corrente all'interno della parete prima di eseguire i fori. Usare una punta da cemento da 10 mm per praticare i fori con una profondità di 60 mm. Inserire un tassello in plastica (F) in ciascun foro praticato. Quindi, usare le 6 viti da parete (E) e 6 rondelle (D) per fissare il supporto da parete (A).

Paso 2 Fissare i sostegni dello schermo sul retro del monitor:

Assicurarsi che i sostegni dello schermo siano paralleli e al centro del monitor. (Fig. 2-A) Per fissare il

monitor usare le viti M4, M5, M6, e M8 in dotazione. Altre dimensioni devono essere acquistate in un negozio specializzato. È necessario usare i distanziatori in dotazione quando si installano monitor con il retro curvato, come indicato nella (Fig. 2-B). Per i monitor con il retro piatto, procedere come indicato nella (Fig. 2-C). La dimensione corretta della vite dipende dalla filettatura del monitor.

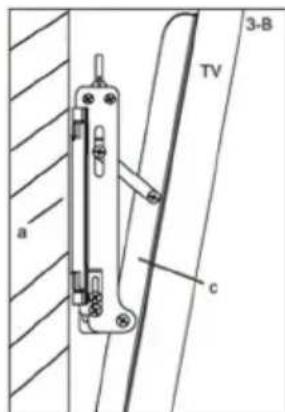

Paso 3 Come agganciare:

Agganciare il monitor alla parte superiore del supporto a parete come illustrato nella (Fig. 3-A). Allentare le viti nella parte inferiore del sostegno dello schermo regolarle in relazione al supporto da parete. Stringere le viti di blocco inferiori del supporto dello schermo. (Fig. 3-B) Una volta fissati i sostegni dello schermo al supporto da parete, è possibile regolare l'inclinazione del monitor. Per fare ciò,

ruotare il dado nella parte superiore dei sostegni dello schermo. Regolare l'inclinazione. Stringere la vite di blocco del braccio di inclinazione per fissare l'inclinazione. (Fig. 3-B)

L'installazione è completata. Procedere in senso contrario per lo smontaggio.

NOTA:

6 Garanzia e responsabilità:

• Il fabbricante garantisce il presente dispositivo per 2 anni.
• Poiché il fabbricante non ha alcuna influenza sul tipo di parete e sull'installazione del relativo kit di installazione, la garanzia del prodotto si applica solo al kit di installazione.
• In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisto, se necessario. Il rivendito-re riparerà il guasto sul posto, oppure invierà il dispositivo al fabbricante. La descrizione degli eventuali guasti può semplificare il lavoro dei nostri tecnici, solo in questo caso è possibile garantire che i guasti si verifichino di rado e riparati in modo certo!
• In caso di impossibilità di contattare il rivenditore, è anche possibile contattarci diretta mente.
• Il fabbricante non è responsabile di danni alle persone o alle proprietà derivanti da installazione o utilizzo improprio non contemplato dalla presente guida. Ciò comprende, a titolo esemplificativo ma non esclusivo, qualsiasi alterazione o modifica del prodotto e degli accessori.
• Qualsiasi uso diverso da quanto descritto nel manuale utente non è permesso, e può fa decadere la garanzia e le eventuali respon¬sabilità.
• Il fabbricante si riserva il diritto di correggere eventuali errori di stampa, di apportare modifiche al dispositivo, alla confezione o al manuale utente.

7 Cura, manutenzione, conservazione e trasporto:

• Usare un panno asciuto per pulire il prodotto, o usare un panno leggermente inumidito per eventuali macchie resistenti. Fare attenzione a cavi sotto tensione del dispositivo durante le pulizie! Togliere il cavo dalla presa di corrente prima della pulizia!
• Fare attenzione a non rimanere impigliati nel dispositivo orientabile quando si muovono le parti del dispositivo!

ATTENZIONE! Vi è il rischio di folgorazione elettrica e lesioni!

• Verificare che intorno allo schermo ci sia spazio a sufficienza per garantire una ventilazione adeguata, e controllare la tolleranza del sistema, se necessario.
• Controllare con regolarità se tutti i bulloni e le parti fissate sono ben serrate, in caso contrario serrarle di nuovo. Questa situazione può essere determinate da movimenti frequenti.
• Evitare luoghi con temperature, umidità elevate, o luoghi che possono diventare umidi anche durante la cura, manutenzione, conservazione e trasporto.
• I fori praticati nella parete sono visibili anche dopo aver tolto il dispositivo e il kit per l'installazione a parete. In caso di uso per un lungo periodo di tempo, sulla parete potrebbe rimanere un alone.
• Per l'imballaggio durante il trasporto fare attenzione ai simboli della sicurezza.

8 Risoluzione dei problemi:

Problema	Soluzione	Contrassegni
Come si può verificare la qualità della parete?	Controllare lo spessore della parete e i materiali presenti al di sotto dell'intonaco e della carta da parati. Rivolgersi a professionisti addestrati.	I carichi utili per gli spazi abitati sono riportati nelle varie norme quali la DIN 1055 d EN 594.
Quali fori devono essere praticati?	Leggere i capitoli “Componenti della confezione” e “Installazione”.	I fori sono segnalati nelle immagini.
È difficile allineare il supporto da parete.	Chiedere l'aiuto di una persona, e osservare le „Informazioni sulla sicurezza“! Controllare tutti gli elementi fissati e consulta-re il rivenditore, se necessario.
Altre domande:	Contattarci.	Recapiti - copertina

9 Specifiche:

Modello 51934 / 51935 51940 / 51941 51944
Dimensioni schermo (mm) 580 – 940, 23" – 37" 760 – 1600, 30" – 63" 1320 - 1800, (52 - 71")
carico max. 75 kg 75 kg 75kg
Peso 3,75 kg 4,6 kg 5,18 kg
Dimensioni 215 x 360 x 78 mm	1140 x 480 x 78 mm
Diametro fori VESA	100 x 100 mm	100 x 100 mm	100 x 100 mm
	100 x 200 mm	100 x 200 mm	100 x 200 mm
	200 x 200 mm	200 x 200 mm	200 x 200 mm
	300 x 300 mm	300 x 300 mm	300 x 300 mm
	eccetera	eccetera	400 x 200 mm
			eccetera
Distanza da parete	78 mm	78 mm	78 mm
Angolo di inclinazione	-15°	-15°	-15°
Angolo di rotazione	-	-	-

10 Informazioni sullo standard VESA:

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Organization - Organizzazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo 9 del presente manuale è possibile definire i possibili punti di attacco. Certi modelli offrono moltissime possibilità di fissaggio. (p.e. 300 x 300 mm per Sony TVs)

Classe VESA Distanza fori per il fissaggio dei monitor

MIS-D: 75 x 75, o 100 x 100 mm

MIS-E: 200 x 100, o 200 x 200 mm

MIS-F: 400 × 200 , 400 × 400 , 600 × 200 , 600 × 400 ,

o 800 x 400 mm

11 Nota sullo smaltimento dei rifiuti:

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei punti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dalle leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i punti di raccolta locali:

- Vetro di scarto, plastica, scarti metallici, lastre in metallo e altro ancora.

Questo tipo di riciclaggio delle apparecchia-ture scartate contribuisce in modo significativo alla protezione del nostro ambiente.
