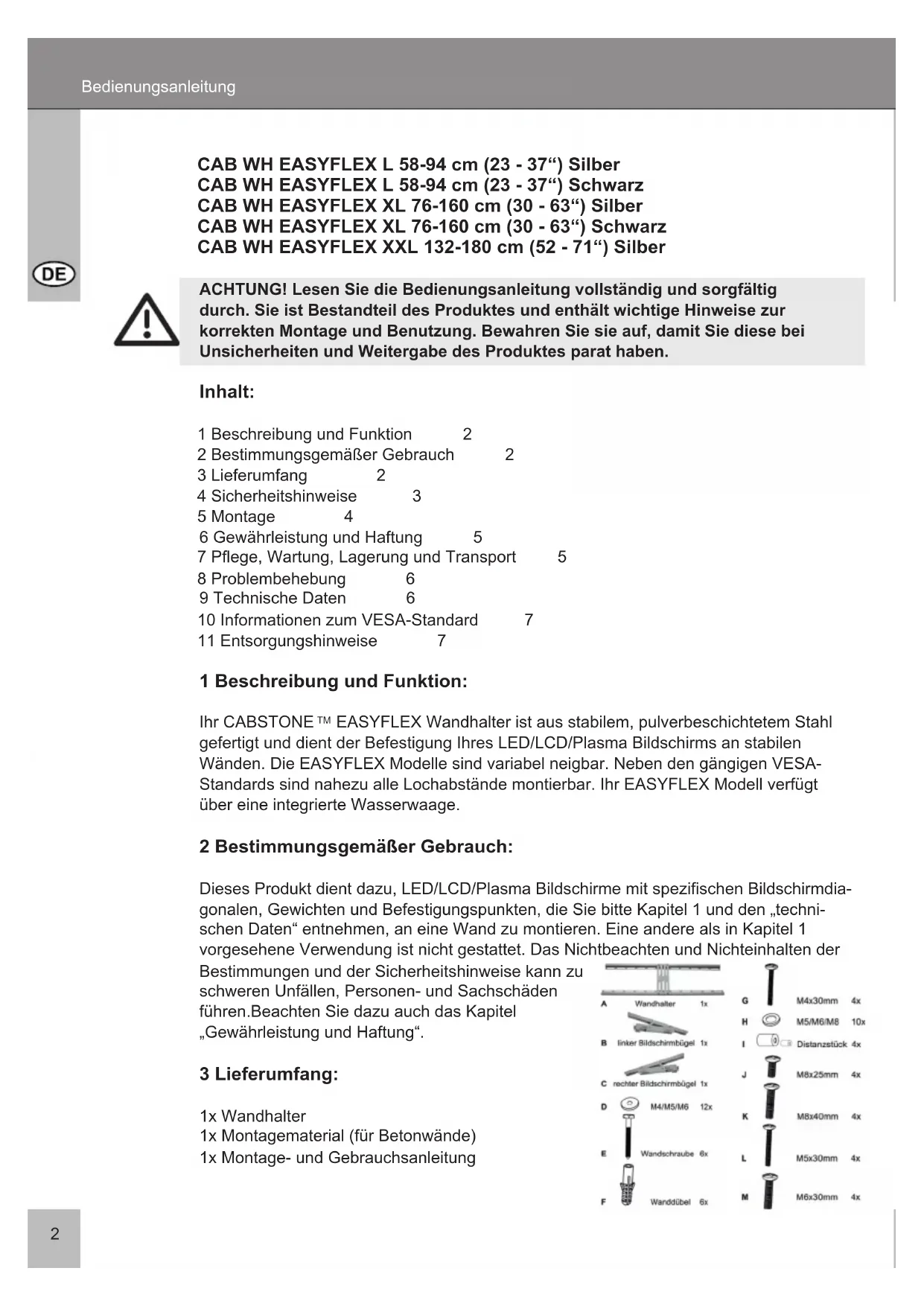

BEDIENUNGSANLEITUNG TV EasyFlex XL Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Montage 4
6 Gewährleistung und Haftung 5
7 Pflege, Wartung, Lagerung und Transport 5
8 Problembehebung 6
9 Technische Daten 6
10 Informationen zum VESA-Standard 7
11 Entsorgungshinweise 7

1 Beschreibung und Funktion:

Ihr CABSTONE™ EASYFLEX Wandhalter ist aus stabilem, pulverbeschichtetem Stahl gefertigt und dient der Befestigung Ihres LED/LCD/Plasma Bildschirms an stabilen Wänden. Die EASYFLEX Modelle sind variabel neigbar. Neben den gängigen VESA-Standards sind nahezu alle Lochabstände montierbar. Ihr EASYFLEX Modell verfügt über eine integrierte Wasserwaage.

2 Bestimmungsgemäßer Gebrauch:

Dieses Produkt dient dazu, LED/LCD/Plasma Bildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die Sie bitte Kapitel 1 und den „technischen Daten“ entnehmen, an eine Wand zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten der

Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3 Lieferumfang:

1x Wandhalter
1x Montagematerial (für Betonwände)
1x Montage- und Gebrauchsanleitung

A Wandhalter 1x B linker Bildschimbügel 1x C rechter Bildschimbügel 1x D M4/M5/M6 12x E Wandschraube 6x F Wanddübel 6x G M4x30mm 4x H M5/M6/M8 10x I Distanztück 4x J M8x25mm 4x K M8x40mm 4x L M5x30mm 4x M M6x30mm 4x

4 Sicherheitshinweise:

ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

• Ihr CABSTONE ^TM Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
• Bitte bringen Sie das System und die daran befestigten Geräte so an, dass keine Personen oder Sachen z.B. durch Herabstürzen verletzt oder beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dämmmaterial.
• Wir empfehlen die Wandmontage nur von qualifizierten Fachkräften ausführen zu lassen.
• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwählen. Achten Sie hierbei auf in der Wand liegende, stromführende Kabel oder andere Leitungen und beschädigen Sie diese nicht!
• Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu tragen.
• Lesen Sie hierzu auch das Kapitel „technische Daten“.
• Der Montageort muss in der Lage sein, Erdbeben oder sonstigen starken Erschütterungen standzuhalten.
• Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommen können.
• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms könnte einen permanenten Schaden verursachen!
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermäßig viel Staub oder Rauch gibt.
• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberflächen, weil dann andere Zugbelastungen auf das Material einwirken können.
• Installieren Sie das Produkt nicht an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. Verwenden Sie keine beschädigten Teile.
• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.
• Die Bohrungen bleiben an der Wand sichtbar, wenn der Wandhalter und dessen Zubehör entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fördert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit zu gewähr leisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.
• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten“.
• Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch“.
• Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Sollte die Beschaffenheit Ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jedem Fall eine Fachkraft zu Rate.
• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke.

5 Montage:

ACHTUNG! Die Wandmontage und -demontage darf nur von geschultem Fachpersonal erfolgen. Weiterführende Informationen finden Sie im Kapitel „Sicherheitshinweise“ und „Problembehebung“.

Schritt 1 Wandmontage:

Bitte benutzen Sie den Wandhalter (A) als Schablone um die 6 Bohrlöcher (4 oben und 2 unten – Abb. 1-B) in der Wand mit einer Wasserwaage zu markieren. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser, oder Stromleitungen hinter der Wand befinden. Bohren Sie die Löcher mit einem 10mm Steinbohrer 60mm tief. Stecken Sie jeweils einen Wanddübel (F) in die Bohrlöcher. Bringen Sie nun den Wandhalter (A) mit den 6 Wandschrauben (E) und den 6 passenden Unterlegscheiben (D) an.

Schritt 2 Montage der Bildschirmbügel an der Bildschirmrückseite:

Stellen Sie sicher, dass die Bild- schirmbügel parallel zueinan- der und zentriert zum Bildschirm sind. (Abb. 2-A) Die M4, M5, M6

Zentriert 2-A Parallel zueinander

Bildschim- bügel h oder d 2-B h oder d TV Montageloch

h oder d 2-C Bildschirm- bügel TV Montage- loch

und M8 Schrauben zur Befestigung am Bildschirm sind im Lieferumfang enthalten. Andere Größen sind im Fachhandel erhältlich. Für Bildschirme mit gewölbter Rückseite müssen Sie, wie in (Abb. 2-B) ersichtlich, die mitgelieferten Distanzstücke benutzen. Bei flacher Bildschirmrückseite gehen Sie wie in (Abb. 2-C) vor. Die passende Schraubengröße hängt hierbei von der Gewindegröße des Bildschirms ab.

Aufhängung:

Hängen Sie jetzt die Bildschirmbügel wie in (Abb. 3-A) auf die Oberseite der Wandhalterung. Lösen Sie die unteren Schrauben der Bildschirmhalterung, um diese an der Wandhalterung zu justieren. Drehen Sie nun die unteren Sicherungsschrauben der Bildschirmbügel wieder fest. (Abb. 3-B) Nachdem die Bildschirmbügel an der Wandhalterung fixiert sind, können Sie die Neigung des Bildschirms einstellen. Drehen Sie dazu die Flügelmuttern auf den Oberseiten der Bildschirmbügel. Stellen Sie die gewünschte Neigung ein. Zur Fixierung der Neigung drehen Sie bitte die Sicherungsschraube des Neigungsarms fest. (Abb. 3-B)

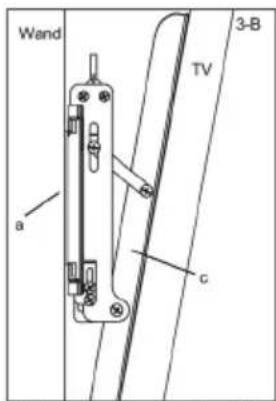

Wand c TV 3-A a

Frontansicht einer einstellbarer LCD/Plasma Wandhalterung

Sicherheitsschrauben der Bild- schirmbügel festgeschraubt.

Schritt 3

vor.

HINWEIS: Die Mon

6 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre Garantie.
• Da der Hersteller keinen Einfluss auf den Wandtyp und die Installation des
  Wandmont agesets hat, deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation oder Bedienung, die nicht in dieser Anleitung beschrieben sind, entstanden sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport:

- Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!

- Achten Sie beim Schwenken der Geräteteile darauf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklemmen!

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

- Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten und prüfen Sie bei Bedarf die Freigängigkeit des Systems.

• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei häufigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
• Die Bohrungen bleiben an der Wand sichtbar, wenn das Gerät und das Wandmonta geset entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

8 Problemebehebung:

Problem	Maßnahme	Kennzeichnung
Wie kann die Wandqualität getestet werden?	Prüfen Sie die Wandstärke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate.	Verkehrslasten für Wohnräume finden Sie z.B. in Normen wie DIN 1055 und EN 594.
Welche Löcher müssen gebohrt werden?	Bitte lesen Sie hierzu Kapitel Lieferumfang und Montage.	Die Löcher sind durch Skizzen gekennzeichnet.
Der Wandhalter lässt sich nur schwer ausrichten.	Lassen Sie sich von einer zweiten Person helfen und beachten Sie die „Sicherheitshinweise“! Prüfen Sie alle Befestigungen und konsultieren Sie ggf. Ihren Händler.
andere Fragen:	Kontaktieren Sie uns.	Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51934 / 51935 51940 / 51941 51944
Bildschirmdiagonale (mm)	580 – 940, 23“ – 37“ 760 – 1600, 30“ – 63“ 1320 - 1800, (52 - 71“)
max. Traglast 75 kg 75 kg 75kg
Gewicht 3,75 kg 4,6 kg 5,18 kg
Maße	215 x 360 x 78 mm	1140 x 480 x 78 mm
VESA	100 x 100 mm	100 x 100 mm	100 x 100 mm
	100 x 200 mm	100 x 200 mm	100 x 200 mm
	200 x 200 mm	200 x 200 mm	200 x 200 mm
	300 x 300 mm	300 x 300 mm	300 x 300 mm
	400 x 200 mm
	u.a. u.a. u.a.
Wandabstand 78 mm 78 mm 78 mm
Neigungswinkel -15° -15° -15°
Schwenkwinkel	-	-	-

10 Informationen zum VESA-Standard:

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu.(z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Monitoren

MIS-D: 75 x 75 oder 100 x 100mm

MIS-E: 200 x 100 oder 200 x 200mm

MIS-F: 400 x 200, 400 x 400, 600 x 200,

600 x 400 oder 800 x 400mm

11 Entsorgungshinweise:

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

- Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
