Type de produit	Support écran plat
Marque	Cabstone
Modèle	TV EasyScope M (réf. 51928/51929/51930/51931)
Taille d'écran compatible	250 - 740 mm (10" - 30")
Charge maximale	30 kg
Poids du support	2,0 kg (modèles 51928/51929) ou 2,3 kg (modèles 51930/51931)
Dimensions (L x H x P)	220 x 220 x 330 mm (modèles 51928/51929) ou 220 x 220 x 470 mm (modèles 51930/51931)
Distance au mur	100 - 330 mm (modèles 51928/51929) ou 100 - 470 mm (modèles 51930/51931)
Angle d'inclinaison	+/-20°
Angle de pivotement	+/-90°
Normes VESA compatibles	50x50, 75x75, 100x100, 100x200, 200x200 mm
Matériau	Acier résistant revêtu de poudre
Garantie	2 ans
Entretien et nettoyage	Chiffon en coton sec ou légèrement humide ; éviter les produits abrasifs
Installation	Réservée aux professionnels qualifiés ; vérifier la solidité du mur (béton/pierre pleine)
Précautions de sécurité	Ne pas modifier le produit ; ne pas installer à proximité de sources de chaleur ou d'humidité ; maintenir l'écran lors du réglage
Contenu du paquet	Support mural, vis, chevilles, rondelles, outil de réglage (selon modèle)

FOIRE AUX QUESTIONS - TV EasyScope M Cabstone

Quel est le poids maximal supporté par le support TV EasyScope M ?

Le support peut supporter une charge maximale de 30 kg. Assurez-vous que votre écran ne dépasse pas ce poids.

Quelles sont les normes VESA compatibles avec ce support ?

Les normes VESA compatibles sont : 50x50, 75x75, 100x100, 100x200 et 200x200 mm. Vérifiez les trous au dos de votre écran.

Comment installer le support mural TV EasyScope M ?

1. Utilisez le support comme gabarit pour marquer les points de perçage. 2. Percez des trous de 10 mm de diamètre sur 60 mm de profondeur. 3. Insérez les chevilles. 4. Fixez le support mural avec les vis fournies. 5. Fixez les supports d'écran sur votre téléviseur. 6. Accrochez l'écran sur le support mural. Consultez le manuel pour les détails.

Comment régler l'inclinaison du support ?

Desserrez la vis de réglage d'un ou deux tours dans le sens antihoraire, inclinez l'écran à l'angle souhaité (jusqu'à +/-20°), puis resserrez la vis dans le sens horaire. Maintenez toujours l'écran pendant le réglage.

Comment entretenir le support ?

Utilisez un chiffon en coton sec ou légèrement humidifié pour nettoyer le support. N'utilisez pas de produits abrasifs. Débranchez l'écran avant le nettoyage. Vérifiez régulièrement le serrage des vis.

Quelle est la durée de garantie du support ?

Le support bénéficie d'une garantie de 2 ans à compter de la date d'achat. La garantie couvre les défauts de fabrication du kit d'installation, pas les dommages liés à une mauvaise installation.

Puis-je installer le support moi-même ?

Non, l'installation doit être réalisée par un professionnel qualifié. Une installation incorrecte peut entraîner des blessures ou des dommages matériels. Vérifiez la solidité du mur avant toute fixation.

Que faire si une vis se desserre ?

Vérifiez régulièrement le serrage de toutes les fixations. Si une vis est desserrée, resserrez-la sans forcer pour ne pas endommager le filetage. Si le problème persiste, contactez votre détaillant.

Comment éliminer le support en fin de vie ?

Ne jetez pas le support avec les déchets ménagers. Déposez-le dans un point de collecte prévu pour les déchets électroniques ou métalliques. Les matériaux comme l'acier et le plastique seront recyclés.

Quels types de murs conviennent pour ce support ?

Le support est conçu pour une installation sur un mur plein en pierre ou en béton. Pour d'autres types de murs (brique creuse, placoplâtre), utilisez les chevilles adaptées fournies séparément et consultez un spécialiste.

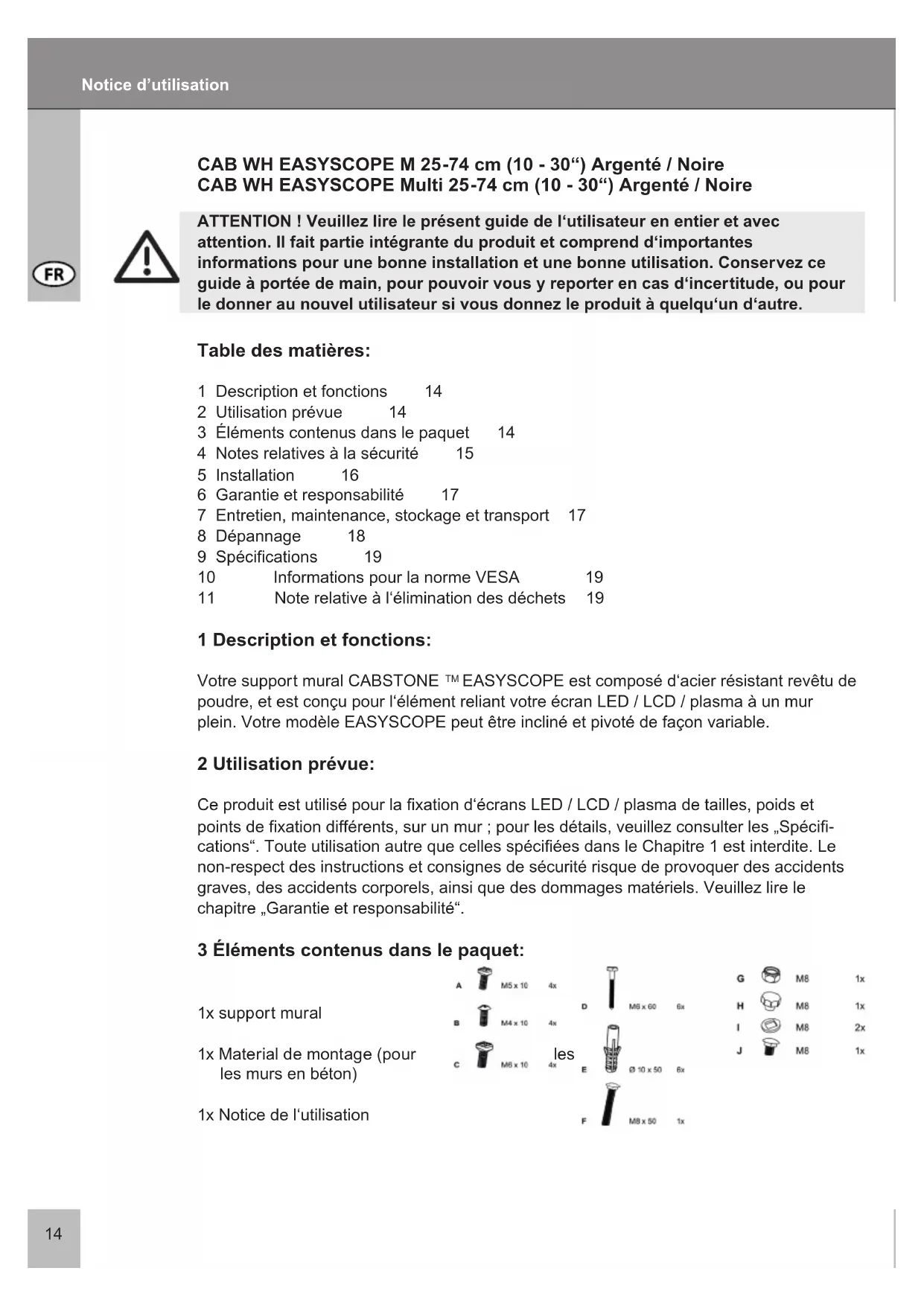

MODE D'EMPLOI TV EasyScope M Cabstone

Notice d'utilisation

Manual

ATTENTION! Veuillez lore le present guide de l'utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utiliser si vous donne le produit à quelqu'un d'autre.

Table des matieres:

1 Description et fonctions 14
2 Utilisation prévue 14
3 Éléments contenus dans le paquet 14
4 Notes relatives à la sécurité 15
5 Installation 16
6 Garantie et responsabilité 17
7 Entretien, maintenance, stockage et transport 17
8Dépannage 18
9 Spécifications 19
10 Informations pour la norme VESA 19
11 Note relative à l'élimination des déchets 19

1 Description et fonctions:

Votre support mural CABSTONE EASYSCOPE est compose d'acier résistant revetu de poudre, et est concu pour I'ellement reliant notre ecran LED / LCD / plasma a un mur plein. Notre modele EASYSCOPE peut etre incline et pivote de façon variable.

2 Utilisation prévue:

Ce produit est utilisé pour la fixation d'écrans LED / LCD / plasma de tailles, poids et points de fixation différents, sur un mur; pour les détails, veuillez consulter les „Spécifications". Toute utilisation autre que celles spécifiées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez tire le chapitre „Garantie et responsabilité".

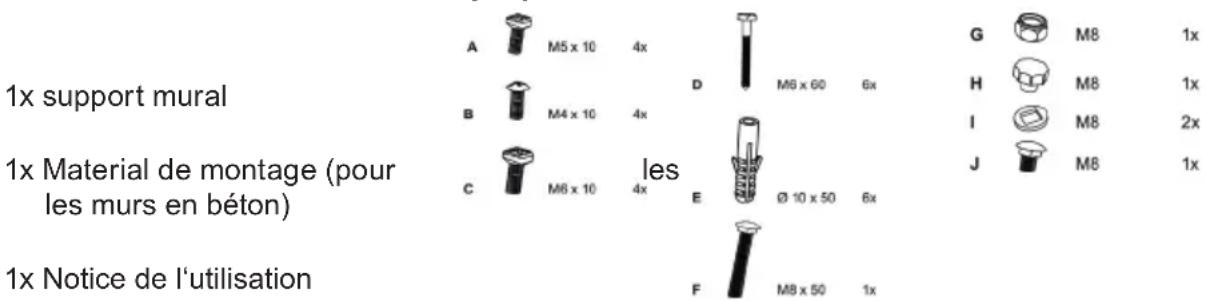

3 Éléments contenus dans le paquet:

4 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont autorisés à inspector le mur, ainsi qu'à installer et démonter le produit! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!

• Voitre produit CABSTONE™ n'est pas un jouet et n'a pas ete concu pour des enfants, car il contient des pieces de petite taille qui risquent d'etre avalees et risquent de blesser si elles ne sont pas utilisées de façon appropriee!
• Veuillez installer le système et les apparciels fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun object ne risque d'être endommagé en cas de chute.
• Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux.
• Nous recommendons que l'installation au mur soit faite uniquement par un technicien qualifié.
• Pour éviter les accidents, il est nécessaire de contrôler la structure du mur avant l'installation;CHOISSEZ SOIGNEUSMENT UN ENDroit qui permet de garantir la sécurité. Faites attention aux cables électriques qui peuvent se couver dans le mur!
• Le mur doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et video, du support et des matérieliaux d'iso1ation.
• Veuillez aussi vous reporter au Chapitre « Caracteristiques »
• Le lieu d'installation doit être capable de supporter les tremblements de terre et autres secousses fortes.
• Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d'entrée en contact avec de l'eau.
• NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégats permanents!
• Ne pas installer le produit à proximé de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux.
• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.
• Ne modifier et n'alterer aucun des accessoires! Veuillez bien à dire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pieces endommagées.
• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage.
• Les orifices percés restent visibles sur le mur une fois que le support pour apparéil et le système de gestion des cables ont été enlevés. Àpès une période de temps prolongée, une marque peut apparaître sur le mur.
• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des apparêils de sortie, ainsi qu'autour des apparêils audio et video, et autour du système pour permettre une bonne ventilation, et éviter les dommages.
• Pendant le transport, suivez les consignes données dans le Chapitre « Caracteristiques », et prenez les mesures adéquates pour le transport.
• Pour les questions, defaults, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parviendriez pas à résoudre avec leprésent guide.

veuillesz vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité »

• Veuillez respecter les charges maximes spécifiées dans le Chapitre «Caracteristiques».
• Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue ». Les éléments fournis ne convennent que pour l'installation sur un mur plein en pierre ou en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d'installation correspondant. Dans tous les cas, consulter un spécialiste.
  Assurez-vous de respecter la bonne taille de filtage lors de l'installation de l'écran sur le support mural.

5 Installation:

ATTENTION! Seuls les professionnels formés sont autorisés à installer l'appareil au mural, ou à démonter l'appareil. Pour de plus amples informations, veuilles lire les Chapitres « Notes relatives à la sécurité » et « Dépannage »

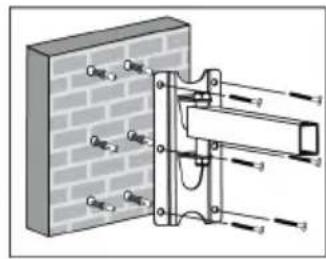

Étape 1 Installation murale: 1

Veuillez utiliser le support mural comme gabarit pour marquer la position des fixations murales à l'aide d'un niveau. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et de lignes électriques derrière le mur avant de percer. Utilisez un foret pour la pierre de 10mm afin de percer les trous d'une profondeur de 60~mm . Insérez une chevelle (E) dans chacun des trous forés. Utilisez à présent les 6 vis (D) pour fixer le support mural.

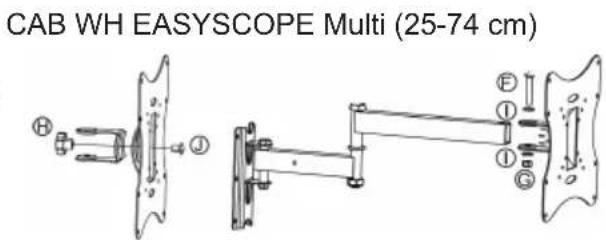

Étape 2 Installation de l'écran: 2

Utilisez les vis (J), et la vis de réglage (H) pour relier le support de l'écran au réceptacle. Utilisez les vis fournies (A), (B), ou (C) pour attacher le support d'écran à votre écran.

CAB WH EASYSCOPE M (25-74 cm)

Étape 3 Disposition des câbles:

CAB WH EASYSCOPE M (25-74 cm)

CAB WH EASYSCOPE Multi (25-74 cm)

Disposez les cables comme illustré sur l'image ci-contre (Fig.4).

Réglage :

5

ATTENTION! Maintenez toujours l'écran pendant l'ensemble du réglage

• Serrez la vis de réglage de la vue de dessus de un ou deux tours dans les sens antihoraire (Figure 5).
• Ajustez l'écran d'affichage à l'inclinaison souhaitatione.
• Serrez de nouveau la vis de réglage dans le sens horsaire.

L'installation est terminée. Veuillez proceder dans l'ordre inverse pour le démontage.

Étape 4

NOTE:

6 Garantie et responsabilité:

• Le fabricant garantit ce nouvel apparéil pendant une durée de 2 ans.
• Étant donné que le fabricant n'a aucune influence sur le type de mur et sur l'installation du kit d'installation murale, la garantie du produit ne s'applique qu'au kit d'installation.
• Si vous détectez un defaulted ou un dommage sur votre apparéil, veuillesnez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Pour facilititer la tâche de nos techniciens, merci de bien pouvoir fournir une description détaillée du problème – vous serez alors assure que les defaults peu courants seront découverts et réparés de façon sure!
• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.
• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non décrite dans le present guide. Cela inclut, entre autres, toute ALTERATION OU MODIFICATION DU produit et de ses accessoires.
• Toute utilisation autre que celle désrite dans le present guide de l'utilisateur est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du guide de l'utilisateur.

7 Entretien, maintenance, stockage et transport:

• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légarement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux cables électriques branchés! Débranchez-les avant de nettoyer!
• Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsque vous faites pivoter l'appareil!

ATTENTION! Il y a des risques d'électrocution et de blessures!

Assurez-vous qu'il y a suffisamment d'espace autour de I'ecran pour permettre sa bonne ventilation et, si nécessaire, vérifie la distance du système.
- Vérifiez régulierement que toutes les fixations et vis sont bien solidement ancrees, desserrez-les lorsqu'elles sont desserrées. Le desserrage peut être provoqué par des mouvements fréquents.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou

de transport.

• Les orifices percés restent visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Àpres une période de temps prolongée, une marque peut apparaitre sur le mur.
• Respectez les symboles de sécurité sur l'emballage pendant le transport.
• Avoid places with high temperatures, humidity, or places which can become wet, also during care, maintenance, storage, and transport.
• Drill holes are still visible on the wall after the device and the wall installation kit is removed. After use for a longer time period, a spot may remain on the wall.
• Follow the safety symbols on the packing during transport.

8 Dépannage:

Problème

Comment peut-on tester la qualite du mur ?

Quels sont les trouss qui doivent etre percés?

Le support mural est difficile à aligner.

autres questions :

Correction

Contrôlez l'épaisseur du mur et le matériel qui se trouve sous le plâtre et le papier-peint. Faites appel à un professionnel formé.

Veuillez dire les chapitres "Elements contenus dans le paquet et, Installation".

Demandez de la aide à une seconde personne, et respectez les „Notes relatives à la sécurité“!

Veuillez lore le Chapitre 5.
Vérifiez toutes les
fixations, et, si nécess-
saire, prenez contact
avec votre détaillant.

Contactez-nous.

Marquage

Les charges utiles pour les espaces de vie sont décrites dans des normes telles que DIN 1055 et EN 594.

Les trous ont des marquages de couleur.

Informations de contact - voir la couverture

9 Caracteristiques:

Modèle 51928 / 51929 51930 / 51931
Taille d'écran 250 - 740 mm, 10" - 30" 250 - 740 mm, 10" - 30"
charge maxi. 30 kg 30 kg
Poids 2,0 kg 2,3 kg
Dimensions	220 x 220 x 330 mm	220 x 220 x 470 mm
Diamètres des trous VESA	50 x 50 mm	50 x 50 mm
	75 x 75 mm	75 x 75 mm
	100 x 100 mm	100 x 100 mm
	100 x 200 mm	100 x 200 mm
	200 x 200 mm	200 x 200 mm
Distance au mur	100 - 330 mm	100 - 470 mm
Angle d'inclinaison	+/-20° +/-20°
Angle de pivotement	+/-90°	+/-90°

10 Informations pour la norme VESA:

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalisation de l'électronique video) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre 9 duprésent guide, vous étés en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini.(par exemple 300 × 300 mm pour Sony TVs)

Classe VESA: Distance des trous pour la fixation des moniteurs:

MIS-D: 75 × 75 , or 100 × 100 ~mm

MIS-E: 200 × 100 , or 200 × 200 mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400,

ou 800× 400mm

11 Remarque sur la mise au rebut des déchets:

Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez deposez gratuement votre apparieil en fin de vie à un point de recupération des déchets destiné à cet effet, ou aprres de�te point de vente. Les details concernant la mise au rebut sont reglementes par les lois d'Etat et federales concernees. Les éléments recyclables sont integres dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matieres premières. Les materiaux recyclables suivants sont recueillis dans les points de recueils locaux: -Déchets de verre, plastique, déchets metalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usages contribue de façon significative à la protection de notre environnement.

CAB WH EASYSCOPE M 25-74 cm (10 - 30") Plateado / Negrito CAB WH EASYSCOPE Multi 25-74 cm (10 - 30") Plateado / Negrito

Contrôlez l'épaissur du mur et le matériel qui se trouve sous le plâtre et le papier-peint. Faites appel à un professionnel formé.

Referencia

Veuillez dire les chapitres "Éléments contenus dans le paquet" et, Installation.

Veuillez dire le Chapitre 5.
Vérifiez toutes les fixations, et, si nécessaire, prenez contact avec votre détaillant.

otras preguntas:

Contactez-nous.

200× 100 ou 200× 200mm

MIS-F:

400× 200,400× 400,600× 200,600× 400ou800× 400mm
