TV EasyScope M - Fäste för platt skärm Cabstone - Gratis bruksanvisning och manual

Produkttyp	Stöd för platt skärm
Varumärke	Cabstone
Modell	TV EasyScope M (ref. 51928/51929/51930/51931)
Kompatibel skärmstorlek	250 - 740 mm (10" - 30")
Maximal belastning	30 kg
Stödets vikt	2,0 kg (modell 51928/51929) eller 2,3 kg (modell 51930/51931)
Mått (B x H x Djup)	220 x 220 x 330 mm (modell 51928/51929) eller 220 x 220 x 470 mm (modell 51930/51931)
Avstånd till vägg	100 - 330 mm (modell 51928/51929) eller 100 - 470 mm (modell 51930/51931)
Lutningsvinkel	+/-20°
Rotationsvinkel	+/-90°
Kompatibla VESA-standarder	50x50, 75x75, 100x100, 100x200, 200x200 mm
Material	Pulverlackerat stål
Garanti	2 år
Skötsel och rengöring	Torr eller lätt fuktad bomullstrasa; undvik slipande medel
Installation	För kvalificerade yrkespersoner; kontrollera väggens styrka (massiv betong/sten)
Säkerhetsföreskrifter	Modifiera inte produkten; installera inte nära värmekällor eller fukt; håll skärmen vid justering
Förpackningens innehåll	Väggfäste, skruvar, pluggar, brickor, justeringsverktyg (beroende på modell)

Vanliga frågor - TV EasyScope M Cabstone

Vilken är den maximala vikten som TV EasyScope M-stödet tål?

Stödet tål en maximal belastning på 30 kg. Se till att din skärm inte överstiger denna vikt.

Vilka VESA-standarder är kompatibla med detta stöd?

Kompatibla VESA-standarder är: 50x50, 75x75, 100x100, 100x200 och 200x200 mm. Kontrollera hålen på baksidan av din skärm.

Hur installerar man väggfästet TV EasyScope M?

1. Använd fästet som mall för att markera borrpunkterna. 2. Borra hål med 10 mm diameter och 60 mm djup. 3. Sätt i pluggarna. 4. Fäst väggfästet med medföljande skruvar. 5. Fäst skärmhållarna på din TV. 6. Häng upp skärmen på väggfästet. Se manualen för detaljer.

Hur justerar man lutningen på stödet?

Lossa justeringsskruven ett eller två varv moturs, luta skärmen till önskad vinkel (upp till +/-20°), dra sedan åt skruven medurs. Håll alltid skärmen under justering.

Hur underhåller man stödet?

Använd en torr bomullstrasa eller lätt fuktad för att rengöra stödet. Använd inte slipande medel. Koppla bort skärmen före rengöring. Kontrollera regelbundet skruvarnas åtdragning.

Vad är garantitiden för stödet?

Stödet har en garanti på 2 år från inköpsdatum. Garantin täcker tillverkningsfel i monteringssatsen, inte skador orsakade av felaktig installation.

Kan jag installera stödet själv?

Nej, installationen måste utföras av en kvalificerad yrkesperson. Felaktig installation kan leda till personskador eller materiella skador. Kontrollera väggens styrka före montering.

Vad gör jag om en skruv lossnar?

Kontrollera regelbundet alla infästningars åtdragning. Om en skruv är lös, dra åt den utan att överdriva för att inte skada gängan. Om problemet kvarstår, kontakta din återförsäljare.

Hur kasserar man stödet vid slutet av dess livslängd?

Kasta inte stödet med hushållsavfallet. Lämna det till en återvinningsstation för elektronik- eller metallavfall. Material som stål och plast kommer att återvinnas.

Vilka väggtyper passar för detta stöd?

Stödet är avsett för montering på massiv sten- eller betongvägg. För andra väggtyper (håltegel, gips) använd lämpliga pluggar som medföljer separat och rådfråga en specialist.

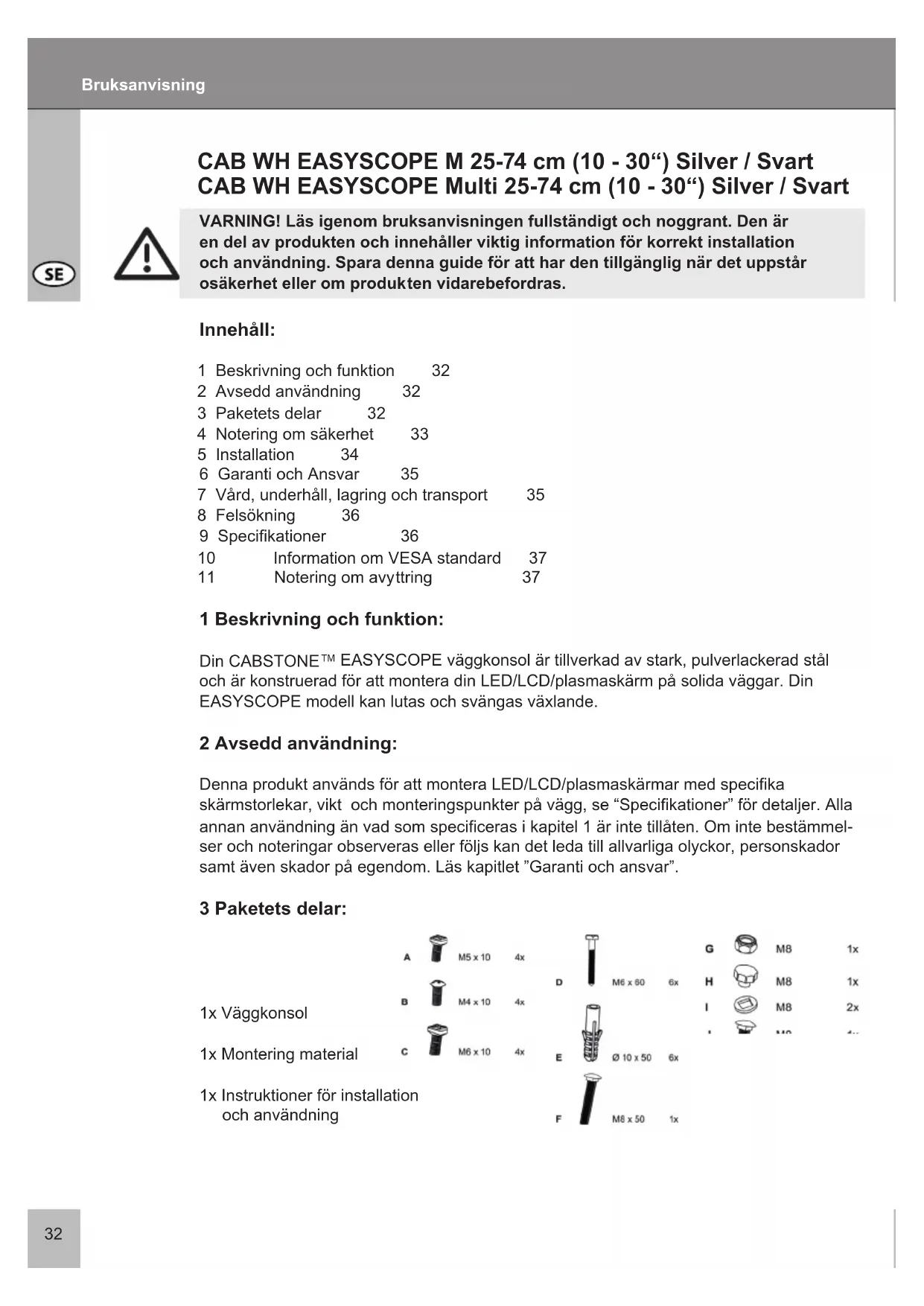

BRUKSANVISNING TV EasyScope M Cabstone

WARNING! Lösigen braupsanvisingen fullständigt och noggrant. Den är en del av Produkten och innehäller viktig information für korrekt installation och användning. Spara denna guide für att har den tillganglig nar det uppSTAR osäkerhet eller omprodukten vidarebefordras.

Innehåll:

1 Beskrivning och Funktion 32
2 Avsedd användning 32
3 Paketets delar 32
4 Notering om sakerhet 33
5 Installation 34
6 Garanti och Ansvar 35
7 Vard, underhall, lagring och transport 35
8 Felsökning 36
9 Specifikationer 36
10 Information on VESA standard 37
11 Notering om avyttring 37

1 Beskrivning och Funktion:

Din CABSTONE™ EASYSCOPE vaggkonsol ar tillverkad av stark, pulverlackerad stål och ar konstruerad for att montera din LED/LCD/plasmaskärm på solida vaggar. Din EASYSCOPE modell kan lutas och svängas växlande.

2 Avsedd användning:

Denna produit används für att montera LED/LCD/plasmaskärmar med spefika skärmstorlekar, vikt och monteringspunkter på vagg, se "Specificationer" für detailjer. Alla annan användning an vad som specificeras i kapitel 1 ar inte tillaten. Om inte bestämelser och noteringar observeras eller följs kan det leda till allvarliga olyckor, personskador samt även skador på egendom. Läs kapitlet "Garanti och ansvar".

3 Paketets delar:

4 Notering om sakerhet:

WARNING! Endast utbildade yrkesman ar behöriga att inspektera vöggen damit installerera och ta bortprodukten! Bland annat finns risiken for elektriska stötar, blåmärken och krossning!

• Din CABSTONE™ produit ar ingen leksak och ar inte avsedd für barn eftersom den innehäller små delar vilka kan sväljas och kan orsaka skador om den används felaktigt!
• Installera systemet och encheterna som monteras på att sändant satt att personer inte skadas eller att foremål skadas genom att falla ned.
• Ta bort allt forpackningsmaterial aftersom barn kan skära sig på dessa underlek. Vidare finns risken att engängs- och isoleringsmaterial kan sväljas eller inandas.
• Vi rekommenderar att vagginstallationen endast utfors av kvaliferad tekniker.
• For att undvika olyckor ar det nödvändigt att undersöka vöggen innan installationen aller att noggrant leta after en saker plats for installationen. Se upp für strömfürande kablar som finns i vöggen!
• Väggen måste vara tillräckligt stark)d installationen ske ske att den klarar minst fyra gänger den totala vikten for Produkten, ljud-/videoenheter, konsolen och installationsmate-rialet.
  Lås ochså genom kapitlet "Specificationer".
• Platsen für installationen maste klara att sta emot jordbävningar och andra starka vibrationer.
• Undvik platser med höga temperaturer eller fuktighet eller platser som kan komma i kontakt med vatten.
• Placera ALDRIG skärmen på dess frontsida under installationen, luta skärmen mot en vagg eller en stadig yta. Placering av skärmen på dess fronsida kan orsaka permanenta skador!
• Installera endast på en vertikal vagg. Undvik lutande ytor eftersom andra dragpåkännin gar kan paverka materialet.
• Installera inte Produkten på platser som utsats for vibrationer aller svängningar.
• Modificera inte ellerändra nagot tillbehör! Se också till att lasa kapitlet "Garanti och ansvar". Vidrör inte nagra skadade delar.
• Dra at alla skruvar. Använd inte for mycket kraft für att undvika att skruvarna brister och slirar i gängorna.
• Borrhalen i vöggen ar fortfarande synliga after attenhetskonsolen och kabelhanterings-systemet tagits bort. Efter lang användning kan en fläck blk kvar pa vöggen.
• Installerainteproduktenpapatler somutsatsfordirekt sollusller starkt lus.Detta kommerattoka trottheten iogonen vid tittande paskarmen.Lamna tillrackligmed utrymme runttutmatningsenhetermaamtjud-/videoenheternaoch runhtela systemet for att garantera tillrackligtmed ventilation och sakerhetsmarginal foratt undvika skador.
• Under transport, följ detaljerna som listedas i kapitlet "Specificationer" och vidtag Åtgårder lämpliga for transport.
• För fragor, defekter, mekaniska skador, Funktionsfel och andra Funktionella problem som inte kan Lossas med hjälp avenna guide, kontakta din Återförsäljare for reparation aller utbyta sāsom beskrivs i kapitlet "garanti och ansvar".
• Uppmärksamma den maximala belastningen som listed i kapitlet "Specificationer".
• Observera ochså anecdarvillkoren som beskrivs i kapitet "Avsedd användning".
• De medfoljande komponenterna ar endast lämpiga for installation på en fast sten-ller belongvagg. Om materialet i vagggen ar nagot annat maste motsvarande installationsma terial anvandas. Under alla forhällanden rädfräga en specialist.

SE

• Se till att använda korrekt gangstorlek under installationen av skärmen på vaggkonsolen.

5 Installation:

WARNING! Endast utbildade professionella yrkesarbetare ar behöriga att installerera encheten på vöggen och att ta bort den därifran. För ytterligare information laskapitlet "Noteringar om sakerhet" och "Felsökning".

Använd vaggkonsolen som mall for att markera halen som skall borras i väggen samt ett vattenpass. Kontrollera om det finns gas- aller vattenledninger erler elledninger i väggen innan du borrar! Använd en 10 mm betongborr for att borra halen med ett djup på 60 mm. För in en plugg (E) i vart och ett av de borrade halen. Använd sedan de sex vaggskruvarna (D) for att montera vaggkonsolen.

Använd skruvarna (J) och justerskruven (H) für att montera skärmkonsolen till hällaren. Använd de medfoljande skruvarna (A), (B) aller (C) für att fasta skärmkonsolen på skärmen.

CAB WH EASYSCOPE M (25-74 cm)

3 CAB WH EASYSCOPE Multi (25-74 cm)

Steg 3 Kabeldragning:

CAB WH EASYSCOPE M (25-74 cm)

4 CAB WH EASYSCOPE Multi (25-74 cm)

Dra kablarna sasom illustreras i bilden bredvid (fig. 4).

Justering:

5

WARNING! Håll alltid i skärmen under hela justeringen!

Vrid justerskruven ett ell er tv a varv moturs (figur 5).
Ställ in skärmen till önskad lutning.
- Dra at justerskruven igen medurs.

Installationen ar fardig. Genomfor ovanstäende i motsatt ordning for att demontera.

Steg 4

Anmärkning:

6 Garanti och Ansvar:

• Tillverkaren lämnar garanti fürenna nya enchet under 2 År.
• Eftersom tillverkaren inte kan paverka vaggtyp och installationen av vagginstallati onssatsen gäller garantin forprodukten endast installationssatsen.
• Om nagot fel aller skada upptäcks på din enhet, kontakta din Återförsäljare och ta med ditt kvitto aller faktura som bevis på inköp om sö behövs. Din Återförsäljarekommen att reparera felet antingen på plats aller skicka encheten till tillverkaren. Du kan underlätta for vara tekniker genom att beskriva ditt eventuella fel i detalj - endast dā kan du garanteras att felet som uppstår sallankommen att hittas och sakert repareras.
• Om din Återförsaliare inte kan kontaktas kan du kontakta oss direkt.
• Tillverkaren ar inte ansvarig for skador på personer eller egendom som orsakas av felaktig installation eller hantering som inte beskrivits ienna guide. Detta inkluderan bland annat alla andringar och modifikationner avprodukten och dess tillbehör.
• All annan användning an den som beskrivs inenna bruksanvising ar inte tillaten och kan gora att garantin forloras och friskrivning fran ansvar.
• Vi forbehaller var ratt mot tryckfel och andringar av encheten, forpackningen och bruksanvisningen.

7 Vård, underhäll, lagring och transport:

• Använd ett torrt linnetyg for att rengöraprodukten erler använd en lätt fuktad trasa forsvära fläckar. Se upp for strömforande kablar på din entet under rengöringen! Dra urkontakten fore rengöringen!
• Se till att inte nàgon kroppsdel kläms i den svängande encheten nar enchetens delar svängs runt!

WARNING! Det finns risk for elektriska stötar och blåmärken!

• Se till att det finns tillräcklig med utrémme runt skärmen for att garantera tillräcklig ventilation och kontrollera spelrummet for systemet om sö behövs.
• Kontrollera regelbundet att alla tillsatser och skruvar sitter fast och dra at dem igen om de ar losa. Detta kan orsakas av exemplpelis regelbundna forflyttingar.
• Undvik platser med höga temperaturer, fuktighet eller platser som kan bli våta, även underyard, underhäll, lagring och transport.
• Borrhalen i väggen ar fortfarande synlga after att encheten och vagginstallationssat-sen tagits bort. Efter lang användning kan en flack bl kvar pa väggen.

Följ sakerhetssymbolerna på forpacknin- gen under transport.

8 Felsökning:

Problem	Åtgård	Märkning
Hur kontrolleras vöggens kvalitet?	Kontrollera vöggtjocklen och materialet bakom gips och tapeter. Rädfråga utbildadeproffs.	Rörlig belastning für boytor listedes exemplvis i standar-der)söm DIN 1055 och EN 594.
Vilka hål måste borras?	Läs kapitlet "Förpacknogens delar" och Installati-on".	Hälen ar markerade på ritningen.
	Be en andra person om hjällp och observera "Noteringar om söker-het"!
Väggkonsolen ar svår att rikta in.	Läs kapitel 5. Kontrollera alla tillsatser och kontakta din Återförsäl- jare om sä vs.
andra frågor:	Kontakta oss.	Kontaktdetaljer - omslaget

9 Specificationer:

Modell 51928 / 51929 51930 / 51931
max. skärmlstorlek 250 - 740 mm,	10" - 30" 250 - 740 mm, 10" - 30"
max. last 30 kg 30 kg
Vikt 2,0 kg 2,3 kg
Mätt 220 x 220 x 330 mm 220 x 220 x 470 mm
VESA 50 x 50 mm 50 x 50 mm
	75 x 75 mm 75 x 75 mm
	100 x 100 mm	100 x 100 mm
	100 x 200 mm	100 x 200 mm
	200 x 200 mm	200 x 200 mm
Väggavständ	100 - 330 mm	100 - 470 mm
Lutningsvinkel	+/-20° +/-20°
Vridningsvinkel	+/-90°	+/-90°

For att harmonisera monteringsalternativ for monitorer, TV-enheter och deras ställninger och vaggkonsoler på att användarvänigt satt definierar, VESA (Video Electronic Standard Organization) 3 standarder for användningen som namns oven. Genom att använda relevant VESA standard som specificeras på skärmenheten erler i dess bruksanvisning och spekifikationerna i kapitel 9 ienna guide kan du definiera möjiga monteringspunkter. Vissa Modellerna tilläter en steglöst varierbar individuell montering (til exempl 300 x 300 mm for Sony TVs).

VESA klass Hålavständ for montering av monitorer

MIS-D: 75 × 75 eller 100 × 100 ~mm

MIS-E: 200 × 100 eller 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400

eller 800× 400mm

11 Notering om avyttring:

Denna produit fär inte kastas i den vanliga hushållssoporna. Återlamna din enhet utan kostnad vid slutet av dess livslängd på en Återvinningsstation som skapats for detta syfte eller på försäljningsstätlet. Detaljer for avyttring regleras i relevanta lagar.

Återvinningsbart material overfors till Återvinning for att bli nytt rámaterial. Följande Återvinningsbart material samlas in på lokala insamlingsplatser:

• Avfallsglas, plast, avfallsmetall, metall med mera.

Denna typ av Återvinning av forbrukad utrustning bidrar betydligt till skydd av naturen.
