TV EasyScope M - Flachbildschirmhalterung Cabstone - Kostenlose Bedienungsanleitung

Produkttyp	Flachbildschirmhalterung
Marke	Cabstone
Modell	TV EasyScope M (Ref. 51928/51929/51930/51931)
Kompatible Bildschirmgröße	250 - 740 mm (10" - 30")
Maximale Belastung	30 kg
Gewicht der Halterung	2,0 kg (Modelle 51928/51929) oder 2,3 kg (Modelle 51930/51931)
Abmessungen (B x H x T)	220 x 220 x 330 mm (Modelle 51928/51929) oder 220 x 220 x 470 mm (Modelle 51930/51931)
Wandabstand	100 - 330 mm (Modelle 51928/51929) oder 100 - 470 mm (Modelle 51930/51931)
Neigungswinkel	+/-20°
Schwenkwinkel	+/-90°
Kompatible VESA-Normen	50x50, 75x75, 100x100, 100x200, 200x200 mm
Material	Pulverbeschichteter Stahl
Garantie	2 Jahre
Pflege und Reinigung	Trockenes oder leicht feuchtes Baumwolltuch; keine scheuernden Reinigungsmittel
Montage	Nur von qualifiziertem Fachpersonal; Wandfestigkeit prüfen (Beton/Vollstein)
Sicherheitshinweise	Produkt nicht verändern; nicht in der Nähe von Wärmequellen oder Feuchtigkeit installieren; Bildschirm beim Einstellen halten
Lieferumfang	Wandhalterung, Schrauben, Dübel, Unterlegscheiben, Einstellwerkzeug (je nach Modell)

Häufig gestellte Fragen - TV EasyScope M Cabstone

Was ist das maximale Gewicht, das die TV EasyScope M Halterung tragen kann?

Die Halterung kann eine maximale Belastung von 30 kg tragen. Stellen Sie sicher, dass Ihr Bildschirm dieses Gewicht nicht überschreitet.

Welche VESA-Normen sind mit dieser Halterung kompatibel?

Die kompatiblen VESA-Normen sind: 50x50, 75x75, 100x100, 100x200 und 200x200 mm. Überprüfen Sie die Löcher auf der Rückseite Ihres Bildschirms.

Wie installiere ich die TV EasyScope M Wandhalterung?

1. Verwenden Sie die Halterung als Schablone, um die Bohrpunkte zu markieren. 2. Bohren Sie Löcher mit 10 mm Durchmesser und 60 mm Tiefe. 3. Setzen Sie die Dübel ein. 4. Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben. 5. Befestigen Sie die Bildschirmhalterungen an Ihrem Fernseher. 6. Hängen Sie den Bildschirm an die Wandhalterung. Einzelheiten entnehmen Sie bitte dem Handbuch.

Wie stelle ich den Neigungswinkel der Halterung ein?

Lösen Sie die Einstellschraube um ein oder zwei Umdrehungen im Gegenuhrzeigersinn, neigen Sie den Bildschirm auf den gewünschten Winkel (bis zu +/-20°), und ziehen Sie die Schraube im Uhrzeigersinn wieder fest. Halten Sie den Bildschirm stets fest während der Einstellung.

Wie pflege ich die Halterung?

Verwenden Sie ein trockenes oder leicht feuchtes Baumwolltuch zur Reinigung der Halterung. Verwenden Sie keine scheuernden Reinigungsmittel. Trennen Sie den Bildschirm vor der Reinigung vom Stromnetz. Überprüfen Sie regelmäßig den festen Sitz der Schrauben.

Wie lange ist die Garantiezeit der Halterung?

Die Halterung hat eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie deckt Herstellungsfehler des Montagesatzes ab, nicht Schäden durch unsachgemäße Montage.

Kann ich die Halterung selbst installieren?

Nein, die Montage darf nur von einem qualifizierten Fachmann durchgeführt werden. Eine unsachgemäße Installation kann zu Verletzungen oder Sachschäden führen. Überprüfen Sie vor der Befestigung die Festigkeit der Wand.

Was tun, wenn eine Schraube locker wird?

Überprüfen Sie regelmäßig den festen Sitz aller Befestigungen. Wenn eine Schraube locker ist, ziehen Sie sie nach, ohne zu überdrehen, um das Gewinde nicht zu beschädigen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie entsorge ich die Halterung am Ende ihrer Lebensdauer?

Entsorgen Sie die Halterung nicht im Hausmüll. Geben Sie sie an einer Sammelstelle für Elektronik- oder Metallabfälle ab. Materialien wie Stahl und Kunststoff werden recycelt.

Welche Wandtypen sind für diese Halterung geeignet?

Die Halterung ist für die Montage an einer massiven Stein- oder Betonwand ausgelegt. Für andere Wandtypen (Hohlziegel, Gipskarton) verwenden Sie separat erhältliche geeignete Dübel und konsultieren Sie einen Fachmann.

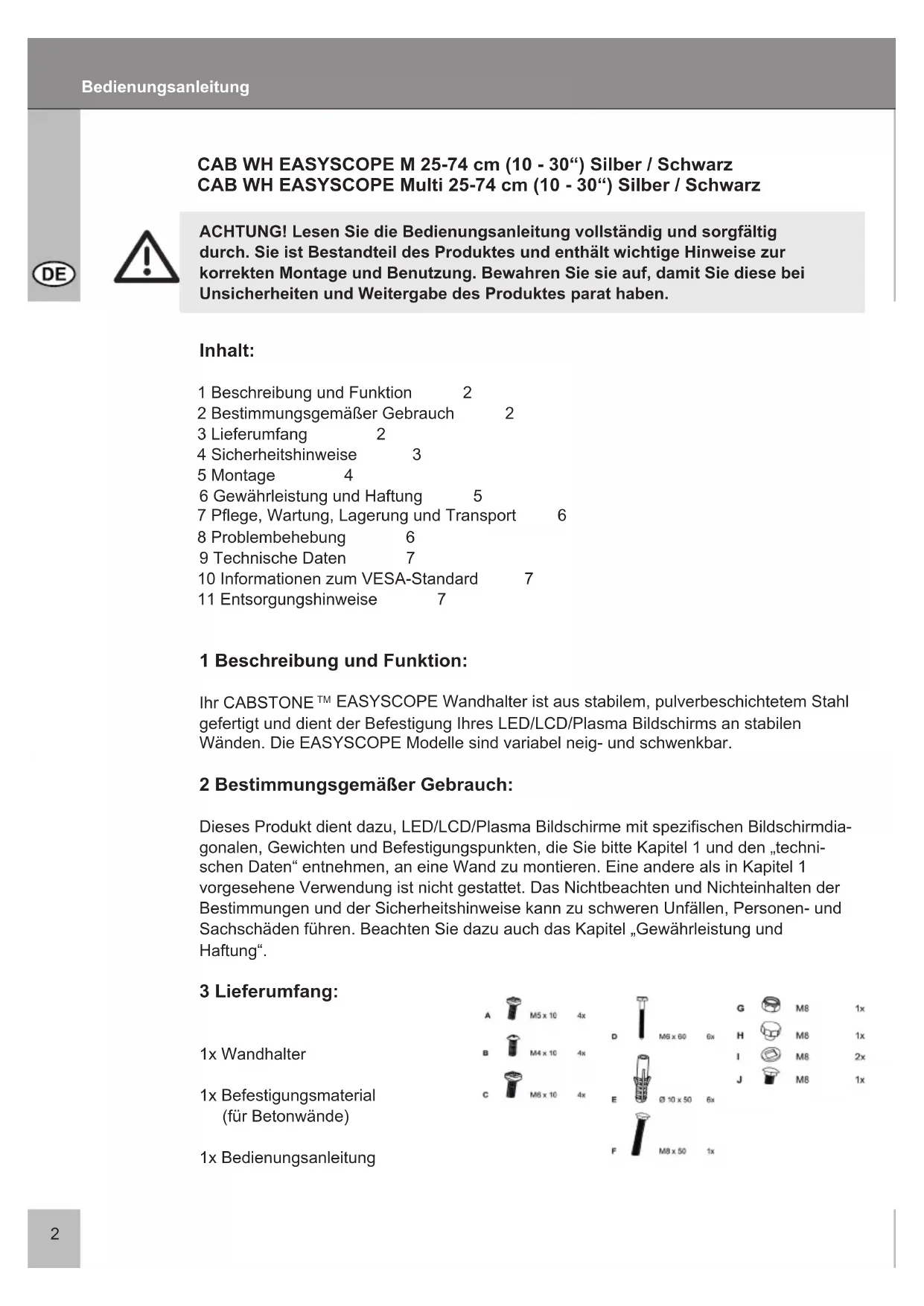

BEDIENUNGSANLEITUNG TV EasyScope M Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthalt wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Montage 4
6 Gewährleistung und Haftung 5
7 Pflege, Wartung, Lagerung und Transport 6
8 Problembehebung 6
9 Technische Daten 7
10 Informationen zum VESA-Standard 7
11 Entsorgungshinweise 7

1 Beschreibung und Funktion:

Ihr CABSTONE™ EASYSCOPE Wandhalter ist aus stabilem, pulverbeschichtetem Stahl gefertigt und dient der Befestigung Ihres LED/LCD/Plasma Bildschirms an stabilen Wänden. Die EASYSCOPE Modelle sind variabel neig- und schwenkbar.

2 Bestimmungsgemäßer Gebrauch:

Dieses Produkt dient dazu, LED/LCD/Plasma Bildschirme mit spezifischen Bildschirmdia-gonalen, Gewichten und Befestigungspunkten, die Sieitte Kapitel 1 und den „techni-schen Daten" entnehmer, an eine Wand zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfallen, Personen- und Sachschaden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

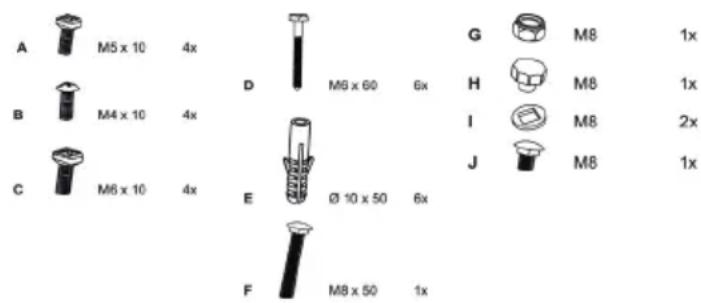

3 Lieferumfang:

1x Wandhalter
1x Befestigungsmaterial (fur Betonwände)
1x Bedienungsanleitung

4 Sicherheitseinweise:

ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

• Ihr CABSTONE™ Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, keine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
  -ittebringenSiedasystemunddiedaranbefestigtenGerate soan,dasskeine PersonenoderSachenz.B.durchHerabsturzenverletztoderbeschadigtwerden konnen.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schreiben können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dammaterial.
• Wir empfehlen die Wandmontage nur von qualifizierten Fachkräften ausführten zu halten.
• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwahlen. Achten Sie hierbei auf in der Wand liegende, stromführung Kabel oder andere Leitungen und beschädigen Sie diese nicht!
  Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu,tragen.
• Lesen Sie hierzu auch das Kapitel „technische Daten".
• Der Montageort muss in der Lage sein, Erdbehen oder sonstigen starken Erschüttungen standzuhalten.
• Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommt konnen.
• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms könnte einen permanenten Schaden verursachen!
• Installieren Sie das Produkt nicht in der Höhe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermöig viel Staub oder Rauch gibt.
• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberflächen, weil dann andere Zugbelastungen auf das Material einwirken können.
• Installieren Sie das Produkt nicht an Stellen, an denen es Erschüttungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung". Verwenden Sie keine beschädigten Teile.
• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.
• Die Bohrungen bleiben an der Wand sightbar, wenn der Wandhalter und dessen Zubehör halten werden. Nach längerem Gebrauch kann ein Fleck an der Wand zureichbleiben.
• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fordert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigungkeit zu gewähr leisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an ihren Handler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung" beschrieben.
• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten".
  -itte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch".
  Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Sollte die Beschaffenheit ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jeder Fall eine Fachkraft zu Rate.
• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke.

5 Montage:

ACHTUNG! Die Montage und Demontagearf nur durch geschultes Fachpersonal erfolgen. Weiterfuhrende Informationen finden Sie im Kapitel „Sicherheitshinweise" und „Problebehebung".

Schritt 1 Wandmontage:

Bitte benutzen Sie den Wandhalter als Schablone um die Bohrlocher in der Wand mit einer Wasserwaage zu markieren. Prufen Sie vor dem Bohren, ob sich Gas-, Wasser, oder Stromleitungen hinter der Wand befinden. Bohren Sie die Locher mit einem 10mm Steinbohrer 60mm tief. Stecken Sie jeweils einen Wandübel (E) in die Bohrlocher. Bringen Sie nun den Wandhalter mit den 6 Wandschrauben (D) an.

Schritt 2 Bildschirmontage:

Montieren Sie die Bildschirmhalterung an der Aufnahme mittels Schrauben (J) und der Stellschraube (H). Bringen Sie die Bildschirmhalterung mit den mitgelieferten Schrauben (A), (B) oder (C) an ihren Bildschirm an

CAB WH EASYSCOPE M (25-74 cm)

CAB WH EASYSCOPE Multi (25-74 cm)

Kabelverlegung:

Schritt 3

CAB WH EASYSCOPE M (25-74 cm)

CAB WH EASYSCOPE Multi (25-74 cm)

Verlegen Sie die Kabel wie nebenstehend abgebildet (Abb. 4).

Justierung:

Schritt 4

ACHTUNG! Halten Sie den Bildschirm während der gesamten Justierung immer fest!

• Drehen Sie die Stellschraube ein- oder zweimal gegen den Abbildung 5 Uhrzeigersinn. (Abbildung 5)
• Stellen Sie die gewünschte Bildschirmneigung ein.
• Drehen Sie die Stellschraube im Uhrzeigersinn wieder fest.

Die Montage ist beendet. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

HINWEIS:

6 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre Garantie.
• Da der Hersteller keinen Einfluss auf den Wandtyp und die Installation des Wandmont agesets hat,deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemäß festgestellt werden sollen, wenden Sie sich bereits an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewährt, dass auch setzen auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Handler nicht erreichbar sein, konnen Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation oder Bedienung, die nicht in dieser Anleitung beschreiben sind, entwickeln sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörns.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport:

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführungenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!
• Achten Sie beim Schwenken der Geräteteile darauf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklommen!

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten und prufen Sie bei Bedarf die Freigungkeit des Systems.
• Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei früfigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperatures, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
• Die Bohrungen bleiben an der Wand sightbar, wenn das Gerät und das Wandmontages et entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zusückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

8 Problemebehebung:

Problem	Maßnahme	Kennzeichnung
Wie kann die Wandqualität getestet werden?	Prüfen Sie die Wandstarke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate.	Verkehrsrasten für Wohn-räume finden Sie z.B. in Normen wie DIN 1055 und EN 594.
Welche Löscher mussengebohr werden?	Bittelesen Sie hierzu Kapitel das Lieferumfang und Montage.	Die Löscher sind durch Skizzen gekennzeichnet.
Der Wandhalter{lösst sich nur schwer austrichten.	Lassen Sie sich von einer zweiten Person halten und beachten Sie die „Sicherheitshinweise“! Prüfen Sie alle Befestigungen und konsultieren Sie ggf. ihren Handler.
andere Fragen:	Kontaktieren Sie uns.	Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51928 / 51929 51930 / 51931
Bildschirmdiagonale 250 - 740 mm, 10" - 30" 250 - 740 mm, 10" - 30"
max. Traglast 30 kg 30 kg
Gewicht 2,0 kg 2,3 kg
Maße 220 x 220 x 330 mm 220 x 220 x 470 mm
VESA Lochmaße 50 x 50 mm 50 x 50 mm
	75 x 75 mm 75 x 75 mm
	100 x 100 mm 100 x 100 mm
	100 x 200 mm 100 x 200 mm
	200 x 200 mm 200 x 200 mm
Wandabstand	100 - 330 mm 100 - 470 mm
Neigungswinkel +/-20° +/-20°
Schwenkwinkel	+/-90° +/-90°

10 Informationen zum VESA-Standard:

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu.(z.B. 300× 300mm fur Sony TVs).

VESA Klasse Befestigungsslochabstand von Monitoren

MIS-D: 75 × 75 oder 100 × 100mm

MIS-E: 200 × 100 oder 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200,

600× 400 oder 800× 400mm

11 Entsorgungshinweise:

Dieses Produkt besteht nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

CAB WH EASYSCOPE M 25-74 cm (10 - 30") Silver / Black CAB WH EASYSCOPE Multi 25-74 cm (10 - 30") Silver / Black
