| Type de produit | Boîtier pour disque dur externe 2,5" |
| Marque | Conceptronic |
| Modèle | CHD2UES200 |
| Interface hôte | USB 2.0 + eSATA |
| Disque dur compatible | SATA 2,5" (Série ATA) |
| Alimentation | Bus USB (sans adaptateur secteur) |
| Dimensions (approx.) | 120 x 75 x 10 mm |
| Poids (approx.) | 100 g (sans disque) |
| Matériau du boîtier | Plastique |
| Couleur | Noir |
| Contenu du coffret | Boîtier CHD2UES, câble USB, câble eSATA, câble d'alimentation USB, 2 vis de montage, mousse de protection, sacoche de transport, guide d'installation rapide, carte de garantie |
| Fonctions principales | Stockage externe, sauvegarde de données, transfert de fichiers, second disque dur |
| Formatage supporté | FAT32, NTFS (limitation NTFS pour partitions > 32 Go) |
| Systèmes d'exploitation | Windows 2000, XP, Vista (plug-and-play) |
| Installation du disque | Montage sans outil (glisser déposer) avec vis de fixation |
| Ventilation | Passive (sans ventilateur) |
| Entretien et nettoyage | Essuyer avec un chiffon sec et doux. Ne pas utiliser de liquides ni de solvants. |
| Sécurité | Débrancher avant d'ouvrir le boîtier. Respecter les normes CE (EMC et basse tension). |
| Pièces détachées et réparabilité | Disque dur remplaçable par l'utilisateur. Câbles standards USB/eSATA disponibles dans le commerce. |
| Garantie | Carte de garantie incluse (détails non précisés dans la notice) |
| Déclaration de conformité | Directives 2004/108/CE (EMC) et 73/23/CE (basse tension) |
FOIRE AUX QUESTIONS - CHD2UES200 CONCEPTRONIC
Questions des utilisateurs sur CHD2UES200 CONCEPTRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Disque dur externe au format PDF gratuitement ! Retrouvez votre notice CHD2UES200 - CONCEPTRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHD2UES200 de la marque CONCEPTRONIC.
MODE D'EMPLOI CHD2UES200 CONCEPTRONIC
Guide de démarrage rapide
Nosusyousfelicitonsd'avoirachetévotre boitierde disquedur eSATA&USB2,5"pourdisquedurSATA de Conceptronic.
Le Guide d'Installation du Matériel ci-joint vous expliquera pas à pas comment installer le CHD2UES de Conceptronic.
En cas de problèmes, nous vous recommendons de vous adresser à notre service technique (allez à www.conceptronic.net et-cliquez sur « support »).Vous trouvez dans cette section la Base de Données des Foires Aux Questions.
Si vous avez d'autres questions concernant votre produit et que vous ne trouvez pas la solution sur notre site web, contactez-nous par e-mail : support@conceptronic.net.
Pour plus d'informations sur les produits de Conceptronic, visitez notre Site Internet Conceptronic: www.conceptronic.net
1. Introduction
Ce produit vous permet de dispose facilement et rapidement d'un espace de stockage supplémentaire dans votre ordinateur de bureau ou votre ordinateur portable. Vous pouvez monter un disque dur en 2,5' SATA sur le CHD2UES pour dispose d'un stockage portable.
Le disque dur est parfait pour transférer des données, faire des copies de sauvegarde et peut aussi être utilisé comme 2^nd disque dur sur votre ordinateur.
Remarque: le CHD2UES ne peut etre utilise qu'vec des disques durs série ATA de 2,5". Les disques IDE de 2,5" ne peuvent pas etre utilisés avec ce dispositif.
2. Contenus du Coffret
Les éléments suivants sont fournis dans votre boîte :
1 CHD2UES
2 Vis de montage (non fournies lorsque le CH2UES est livre déjà monté)
1 Mousse de protection de disque dur (non fournies lorsqu'le CH2UES est livre déjà monté)
1 Sacoché de Transport pour CHD2UES
1 Cable eSATA
1 Câble USB 1 Câble d'alimentation USB
1 Guide d'installation rapide 1 Carte de garantie
FRANÇAIS
3. Installation du Hardware CHD2UES
3.1 Montage du CHD2UES (Lorsque aucun disque dur n'a encore eté installé).
Si vous avez achetié le CH2UES avec un disque dur depuis monté, vous pouvez ignorer cette étape et passer au point 3.2
a. Faites doucement glisser la plaque du disque dur hors du logement.
b. Enlevez le sachet avec les 2 vis de montage et la mousse de protection du disque dur du boitier.

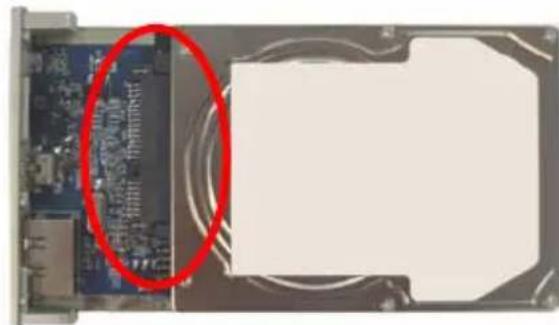

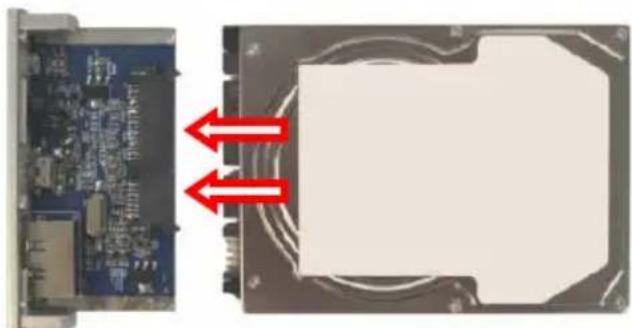

c. Branchez le disque dur 2,5" sur le connecteur. Verifiez que le connecteur est bien branché correctement sur le disque dur.

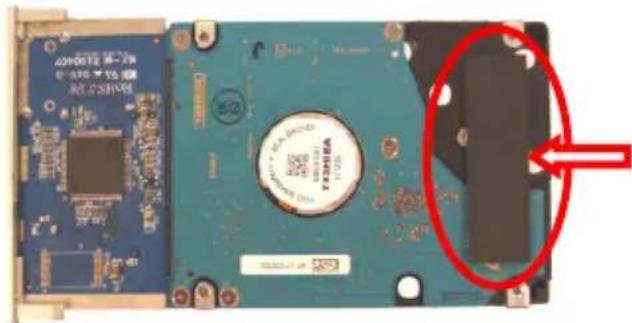

d. Collez la mousse de protection fournie dans la partie inférieure du disque dur avant demettre le disque dur dans le logement.
e. Enoncez le plateau dans le logement.
f. Vissez les 2 vis pour fixer le plateau dans le logement.
FRANÇAIS
3.2 Connexion des cables
a. Branchez le cable USB sur le CHD2UES et sur un port USB disponible de votre ordinateur. L'appareil s'allume automatiquement.
Windows 2000, XP et Vista reconnaissent automatiquement le disque dur. Il n'est pas nécessaire dinstaller un driver pour faire fonctionner le CHD2UES.
4. Créer et formater une partition sur le CHD2UES
Il est possible que le disque dur que vous utilisez ne soit pas encore partitionné ou formaté. Dans ce cas le CHD2UES n'affichera pas de disque dur de remplacement avec des partitions dans votre système d'exploitation. Pour creer et/ou formater la partition sur le CHD2UES, vous pouvez utiliser l'outil de formatage de Windows par défaut.
Remarque: si vous creez ou formatez votre disque dur, toutes les données seront effacées!
- Cliquez sur « Demarrer», « Lancer», execute la commande « diskmgmt.msc » et appuyez sur « OK »

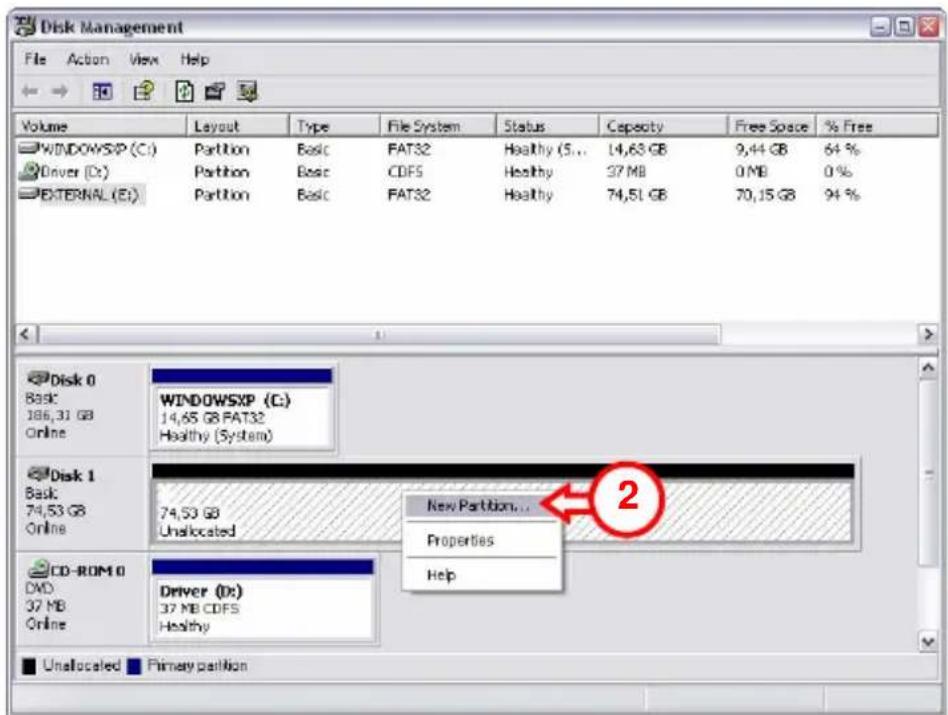

- Sélectionnez votre disque dur externe et cliquez dessus avec la touche de droite de la souris. S'il y a une partition que vous souhaitez effacer,CHOISSEZ « Éliminer Partition ». Pour creer une nouvelle partition sélectionné « Créer Nouvelle Partition »
FRANÇAIS
- L' « Assistant de création de Nouvelle Partition » apparait. Cliquez sur "Suivant".
- Sélectionnez l'option « Partition Primaire » puis cliquez sur "Suiyant".
- Définissez la taille de votre nouvelle partition. Elle est régée par défaut sur la taille maximale. Cliquez sur "Suvient".
- Attribuez une dette de disque à votre nouvelle partition. Par défaut la première dette de lecteur libre est attribuée. Cliquez sur "Suvient".

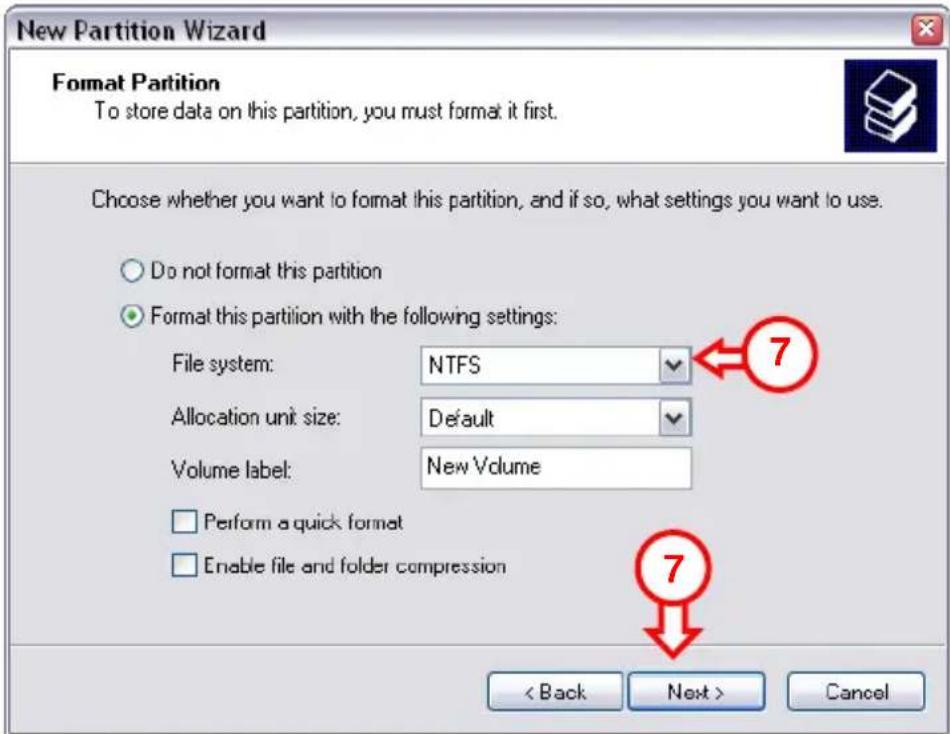

- Vous pouvez faire différents régles pour formater le disque dur. Dans « Systeme de Fichier », vous pouzeCHOISIR entre NTFS ou FAT 32. Vous pouze aussi attribuer un nom de volume à la partition et désir « Formatage Rapide » Cliquez sur « Suivant » pour continuer.
Remarque: Les partitions supérieures à 32 GB peuvent uniquement être formatées avec le système de fichier NTFS lorsqu'on utilise le Gestionnaire de Disque de Windows.
- Vous verrez un résumé des commandes sélectionnées. Si vous sélectionnez « Terminer », toutes les commandes seront exécutées et vous pourrez utiliser le disque dur.
Le disque dur incorpore votre CHD2UES est maintainant prét pour l'usage.
DECLARATION DE CONFORMITE CE
Le fabricant 2L International BV
Déclaré, par la présente, que le produit
Type 2,5" USB/eSATA HDD
Produit CHD2UES
Enseigne Conceptronic
Observe les directives suivantes:
2004/108/EEC Directive EMC relative à la:
Compatibilité Électromagnétique (Electromagnetic Compatibility)
73/23/EEC Directive Basse Tension (Low Voltage Directive) relative aux: Equipements Electriques concus pour un usage dans limites de tension
Les normes suivantes ont ete considerees pour en deteminer laonne conformite:
EN55022/9.98 Categorie B
EN55024/9.98
EN 50081-1/1994
EN 61000-3-2/3/4/1995
EN 50082-1/1994
EN 60950/1995
L'apposition du marquage garantit la conformité de ce produit aux normes et à la réglementation susmentionnées.
Lieu et date de publication: Amersfoort, 03/08/2007 (dd/mm/yyyy)
Herman Looijen, Responsible Marketing Produkt
