Caractéristiques techniques	Adaptateur Powerline avec une vitesse de transmission jusqu'à 500 Mbps, prise intégrée, compatible avec les normes HomePlug AV.
Utilisation	Idéal pour étendre la connexion Internet dans les maisons ou bureaux en utilisant le réseau électrique existant.
Maintenance et réparation	Pas d'entretien spécifique requis, mais il est conseillé de garder l'appareil dans un endroit sec et bien ventilé. En cas de problème, consulter le manuel d'utilisation ou contacter le service client.
Sécurité	Équipé de fonctionnalités de sécurité telles que le cryptage AES 128 bits pour protéger les données transmises sur le réseau.
Informations générales	Produit compact et facile à installer, compatible avec tous les appareils Powerline. Vérifiez la compatibilité avec votre box Internet avant l'achat.

FOIRE AUX QUESTIONS - Powerlan 6420 Mini TOPCOM

Que faire si le TOPCOM Powerlan 6420 Mini ne se connecte pas au réseau ?

Vérifiez que les deux adaptateurs Powerline sont branchés sur des prises électriques fonctionnelles et qu'ils sont allumés. Assurez-vous également qu'ils sont sur le même circuit électrique.

Comment réinitialiser le TOPCOM Powerlan 6420 Mini ?

Pour réinitialiser l'adaptateur, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

Pourquoi la vitesse de connexion est-elle lente avec le TOPCOM Powerlan 6420 Mini ?

La vitesse peut être affectée par des interférences électriques. Évitez de brancher l'adaptateur sur des multiprises ou à proximité d'appareils générant des interférences, comme des micro-ondes.

Est-il possible d'utiliser le TOPCOM Powerlan 6420 Mini avec plusieurs adaptateurs ?

Oui, vous pouvez connecter plusieurs adaptateurs Powerline sur le même réseau. Assurez-vous qu'ils sont tous sur le même circuit électrique et suivez les instructions de pairage.

Comment savoir si le TOPCOM Powerlan 6420 Mini fonctionne correctement ?

Vérifiez les voyants LED sur l'adaptateur. Un voyant vert indique une connexion stable, tandis qu'un voyant rouge ou clignotant peut indiquer un problème de connexion.

Le TOPCOM Powerlan 6420 Mini est-il compatible avec d'autres marques d'adaptateurs Powerline ?

En général, les adaptateurs Powerline de marques différentes peuvent être compatibles, mais cela dépend des normes utilisées. Il est recommandé d'utiliser des adaptateurs de la même marque pour une performance optimale.

Comment sécuriser la connexion sur le TOPCOM Powerlan 6420 Mini ?

Appuyez sur le bouton de sécurité de l'adaptateur pour établir une connexion sécurisée avec d'autres adaptateurs Powerline. Cela chiffre les données transmises sur le réseau.

Que faire si le signal Wi-Fi est intermittent après avoir installé le TOPCOM Powerlan 6420 Mini ?

Essayez de repositionner l'adaptateur pour réduire les interférences. Évitez de le placer derrière des meubles ou près d'autres appareils électroniques.

MODE D'EMPLOI Powerlan 6420 Mini TOPCOM

Guide d'installation rapide

Ce produit est conforme aux conditions essentielles et aux autres dispositions pertinentes de la directive R&TTE. C'est confirmée par le label CE.

La déclaration de conformité peut être consultée sur :

http://www.topcom.net/cedeclarations.asp

DE

Avec ces prises Powerline PowerLan

mini, vous pouvez établir une connexion réseau entre votre modem, votre PC, votre Settopbox, votre console de jeu...

Les prises PowerLan 6420 mini ne sont pas connectées par défaut. Suivez la procédure décrite dans le chapitre 5 pour les connecter.

Limitations

Dans des conditions optimales, la distance câblée maximale entre deux appareils Powerline est de 200 mètres.

La qualité de la connexion est influencée par :

• la mauvaise qualité des câbles électriques
• les fusibles
  – les protections contre la foudre / les surtensions
• Tension multiphases : certaines maisons sont équipées d'une tension triphasée. La qualité de la connexion Powerline diminuera fortement si les appareils sont connectés sur des phases différentes. Dans certains cas, aucune communication ne sera possible.
• Certains appareils électriques, comme les fours à micro-ondes, les aspirateurs, les anciens chargeurs pour ordinateurs portables / gsm, peuvent causer des parasites sur le réseau électrique pendant l'utilisation.

2 Instructions de sécurité

Pour votre sécurité, prenez connaissance de tous les avertissements et respectez-les.

- N'ouvrez pas l'appareil. En ouvrant l'appareil ou en enlevant le boîtier, vous pouvez être exposé à des pics de tension et d'autres dangers. L'appareil ne peut être entretenu et réparé que par du personnel d'entretien compétent. Contactez votre fournisseur pour en savoir plus.

- N'utilisez pas cet appareil pendant un orage. Il existe un risque de chocs électriques causés par la foudre.

– N'exposez pas l'appareil à de la poussière ou à des liquides agressifs.

– N'utilisez pas ce produit à proximité de sources d'eau.

- Veillez à connecter les câbles sur les bons ports.

- Ne recouvrez pas les trous de ventilation de l'appareil.

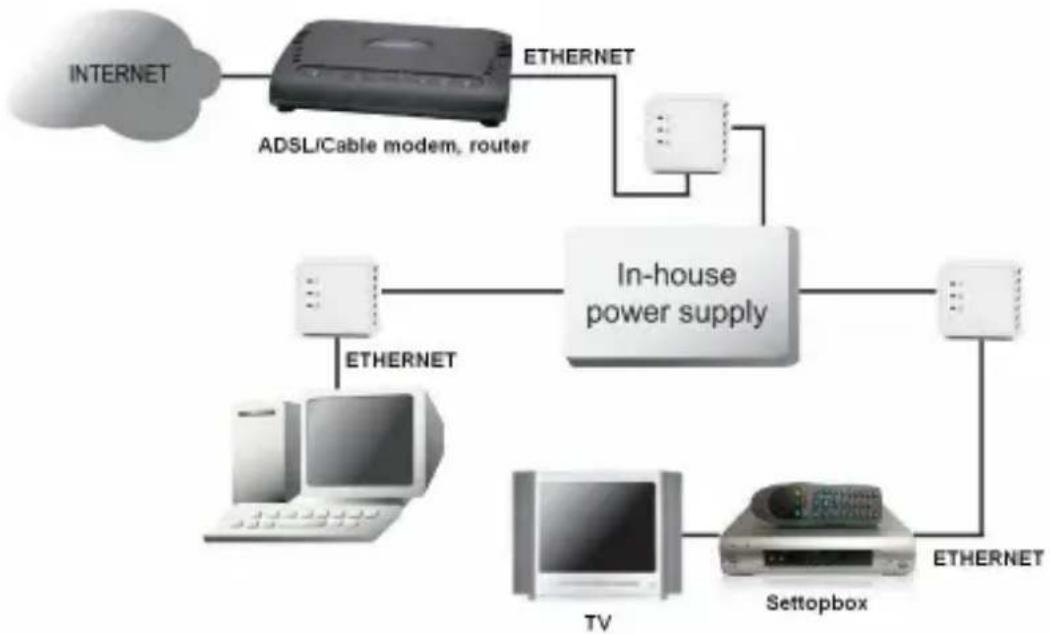

3 Applications courantes


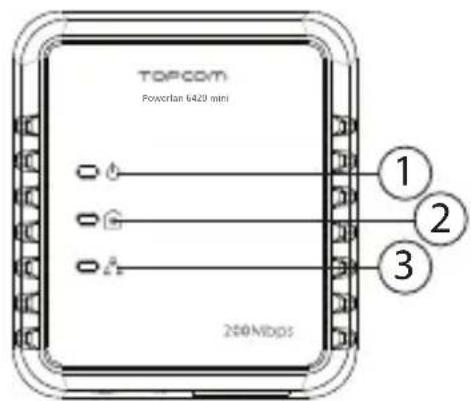

4 Description

① LED d'alimentation :

- Allumée : fonctionnement normal

- Clignotement (0,5 seconde allumée / 0,5 seconde éteinte) : en mode connexion.

- Clignotement lent (4 secondes allumée / 11 secondes éteinte) : en mode veille (économie d'énergie).

② LED Powerline :

Indique la qualité de la connexion avec les autres prises Powerline.

- Vert : très bonne qualité.

- Orange : bonne qualité.

- Rouge : mauvaise qualité.

La LED clignote pendant le transfert de données.

③ LED Ethernet :

- Allumée : connexion établie avec un autre appareil via le câble Ethernet. La LED clignote pendant le transfert de données.

④ Connexion Ethernet (RJ45) :

Pour établir une connexion avec un appareil externe via le câble Ethernet.

⑤ Bouton de réinitialisation :

- Appuyez sur ce bouton pendant

3 secondes avec une agrafe, par exemple, pour réinitialiser complètement le Powerline.

Après cette réinitialisation, le mot de passe standard "HomePlugAV" sera chargé.

⑥ Bouton de réinitialisation / connexion simple

- Appuyez pendant 2 secondes sur ce bouton pour lancer la séquence de connexion.

- Appuyez dessus pendant 12 secondes pour rétablir les paramètres d'usine. Le mot de passe du réseau est alors effacé.

La prise Powerline passe en mode veille (économie d'énergie) lorsqu'elle n'est pas connectée pendant 15 minutes à un appareil par câble Ethernet.

Les prises PowerLan 6420 mini ne sont pas connectées par défaut. Suivez la procédure ci-dessous pour les connecter entre eux :

1. Branchez tous les Powerline dans une prise.

Le plus facile, c'est de les brancher les unes près des autres dans une même pièce. Dès que la connexion est établie, vous pouvez les installer où vous le voulez.

1. Appuyez pendant deux secondes sur la touche (réinitialisation/connexion simple) de la première Powerline.
   La LED d'alimentation va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).

2. Dans les deux minutes qui suivent, appuyez pendant deux secondes sur la touche de la deuxième prise. La séquence de connexion démarre.

Un mot de passe aléatoire sera échangé entre les Powerlines.

Lorsque la connexion est établie, les deux prises s'allument à nouveau et les diodes Powerline s'allument sur les deux prises.

Appuyez pendant au moins 12 secondes sur la touche de réinitialisation/connexion simple pour rétablir les paramètres d'usine de la PowerLan 6420 mini. Lorsque les paramètres d'usine sont en vigueur, la prise PowerLan 6420 mini doit à nouveau être connectée.

6 Ajouter une prise PowerLan 6420 mini supplémentaire

Vous pouvez créer un réseau de huit prises Powerline au maximum. S'il y a déjà deux Powerlines en fonctionnement, vous pouvez donc en ajouter 6 au maximum.

Suivez la procédure ci-dessous pour ajouter une prise Powerline :

1. Branchez la Powerline supplémentaire dans la prise.
2. Pendant deux secondes, appuyez sur la touche de l'une des prises Powerline déjà en fonctionnement.
   La LED on/off va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).
3. Dans les deux minutes qui suivent, appuyez pendant deux secondes sur la touche de la prise supplémentaire.

La séquence de connexion démarre.

Lorsque la connexion est établie, les prises s'allument à nouveau et les LED Powerline s'allument sur les deux prises.

Avant d'ajouter une nouvelle prise Powerline, il est conseillé d'effacer le mot de passe réseau de cette prise en appuyant sur le bouton "réinitialisation/connexion simple" pendant 12 secondes.

Une prise Powerline déjà utilisée dans un autre réseau aura gardé un mot de passe réseau en mémoire, et le mécanisme de connexion à l'aide du bouton "réinitialisation/connexion simple" ne fonctionnera donc pas.

7 Programme d'aide PC (utilitaire)

Les prises Powerline peuvent également être configurées à l'aide du logiciel fourni.

Veuillez pour ce faire consulter le manuel Englais sur le CD-ROM fourni.

8 Garantie Topcom

8.1 Période de garantie

Les appareils Topcom bénéficient d'une période de garantie de 24 mois. La période de garantie prend effet le jour de l'achat du nouvel appareil.

Les accessoires et les défauts qui ont un effet nuisible sur le fonctionnement ou la valeur de l'appareil ne sont pas couverts.

La garantie s'applique uniquement sur présentation du reçu d'achat original ou une copie de celui-ci sur lequel figurent la date de l'achat et le modèle de l'appareil.

8.2 Exclusions de garantie

Les dommages et les pannes causés par un mauvais traitement ou une utilisation incorrecte et les dommages qui résultent de l'utilisation de pièces et d'accessoires non originaux ne sont pas couverts par la garantie.

La garantie ne couvre pas les dommages causés par des éléments extérieurs tels que la foudre, l'eau et le feu, ni les dommages provoqués par le transport. Aucune garantie ne pourra être invoquée si le numéro de série indiqué sur les appareils a été modifié, supprimé ou rendu illisible.

Aucune garantie ne peut non plus être invoquée si l'appareil a été réparé ou modifié par l'acheteur.

9 Recyclage de l'appareil (environnement)

Au terme du cycle de vie de ce produit, vous ne devez pas jeter le produit dans les déchets ménagers ordinaires mais le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. Le symbole sur ce produit, guide d'utilisation et / ou l'emballage indique ceci.

Certains matériaux du produit peuvent être réutilisés si vous les déposez dans un point de recyclage. En réutilisant certaines pièces ou matières premières des produits usagés, vous apportez une contribution importante à la protection de l'environnement.

Veuillez contacter vos autorités locales pour toute information supplémentaire sur les points de collecte dans votre région.
