MANUAL DE UTILIZADOR Powerlan 6420 Mini TOPCOM
Guia de instalação rápida
O símbolo CE indica que este produto está em conformidade com os requisitos essenciais e outras determinações importantes da R&TTE directiva.
A Declaração de Conformidade pode ser encontrada em:
http://www.topcom.net/cedeclarations.asp
SK
As fichas PowerLan 6420 mini podem ser utilizadas para estabelecer uma ligação em rede entre o seu modem, PC, descodificador, consola de jogos, etc.
Por predefenição, as fichas PowerLan 6420 mini não se encontram ligadas.
Para ligá-las, siga o procedimento descrito no Capítulo 5.
Limitações
Idealmente, o comprimento máximo do cabo entre dois dispositivos Powerline não deverá exceder os 200 metros.
A qualidade da ligação será reduzida se houver:
- cabos eléctricos de pouca qualidade.
- fusíveis.
– protecção contra picos de corrente.
– tensão multifásica: algumas casas usam electricidade trifásica.
A qualidade da ligação Powerline será dramaticamente reduzida se os dispositivos se encontrarem ligados a diferentes fases. Em alguns casos, não haverá nenhuma comunicação.
- Alguns equipamentos eléctricos, tais como microondas, aspiradores e antigos carregadores de telemóvel/computador portátil, criarão ruído de fundo na rede de alimentação eléctrica durante a operação.
2 Instruções de segurança
Para sua segurança, certifique-se de que lê e respeita todas as advertências e instruções.
- Não abra o dispositivo. Ao abrir ou remover a cobertura do dispositivo pode estar a expôr-se a níveis perigosos de alta voltagem ou outros riscos. A manutenção do dispositivo deverá apenas ser feita por pessoal qualificado. Contacte o revendedor para mais informações.
- Não utilize o dispositivo durante uma tempestade. Pode haver risco de choques eléctricos devido aos relâmpagos.
– Não exponha o dispositivo ao pó ou a líquidos corrosivos.
– Não utilize este produto perto de água.
- Assegure-se de que os cabos se encontram ligados à porta correcta.
– Não bloqueie as saídas de ar do dispositivo.

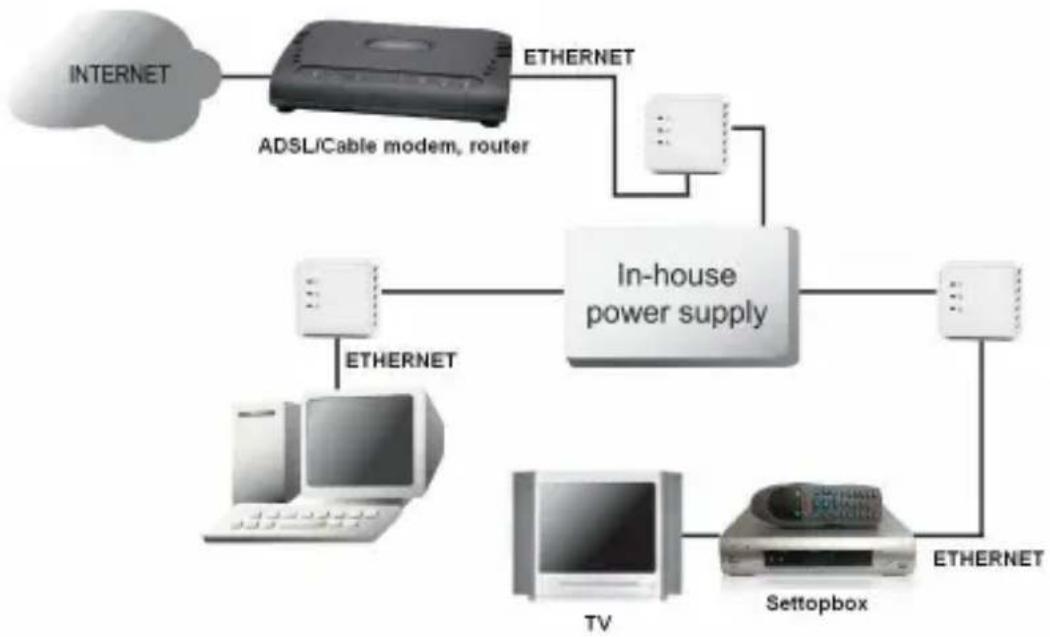

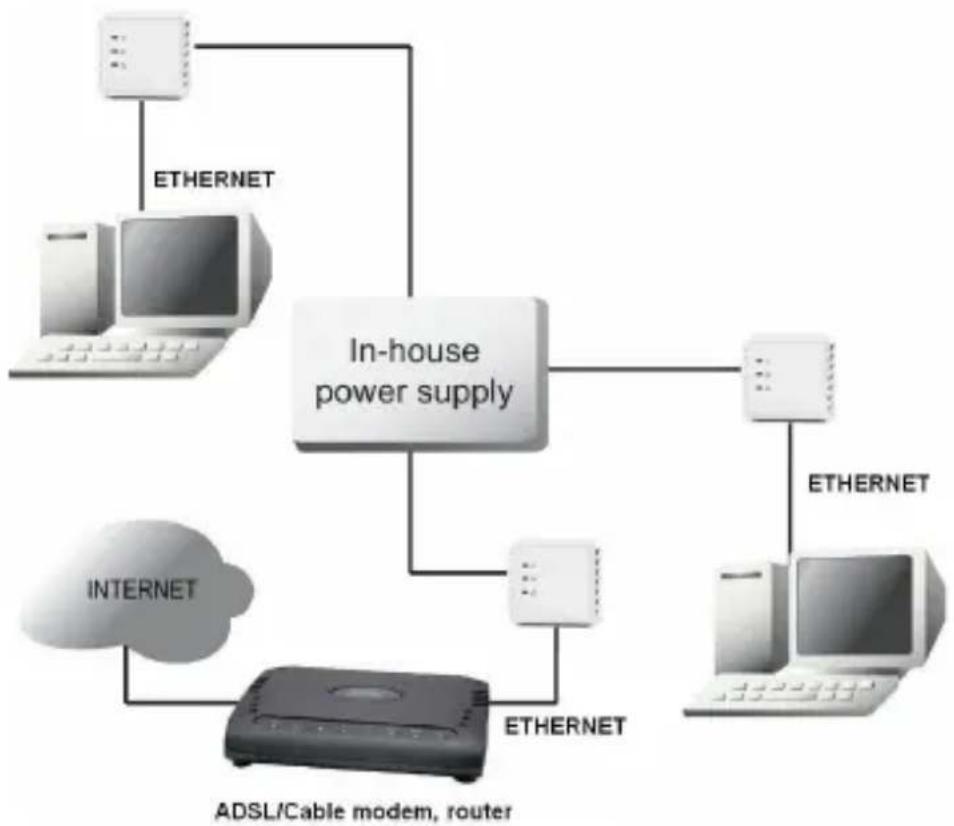

3 Aplicações comuns


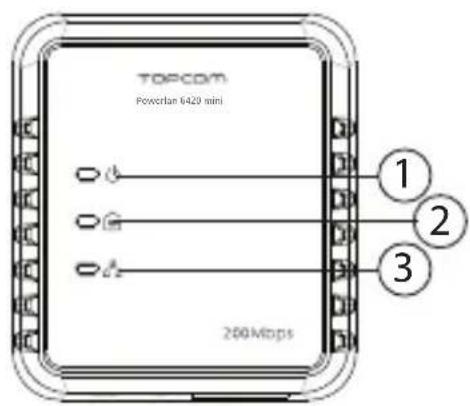

4 Descrição
① LED de alimentação eléctrica
– Ligado: operação normal
- Intermitente (0,5 segundos ligado/0,5 segundos desligado): em modo de ligação.
- Intermitente lento (4 segundos ligado/11 segundos desligado): em modo de espera (modo de poupança de energia)
② LED Powerline
Apresenta a qualidade da ligação a outras fichas Powerline.
- Verde: qualidade excelente.
– Laranja: boa qualidade.
- Vermelho: fraca qualidade.
O LED pisca durante a transferência de dados.
③ LED Ethernet:
- Ligado: ligação bem sucedida a outro dispositivo através do cabo Ethernet. O LED pisca quando os dados estão a ser transferidos.

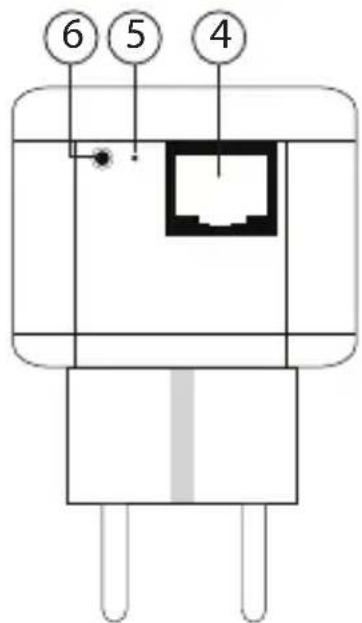

④ Ligação Ethernet (RJ45):
Para ligação a um dispositivo externo através do cabo Ethernet.
⑤ Botão de reinício completo:
- Prima o botão de reinício, por exemplo, com um clip, durante 3 segundos para reiniciar a Powerline.
⑥ Botão ligação simples/reinício
- Prima durante dois segundos para iniciar a sequência de ligação.
- Prima durante 12 segundos para repor as configurações de origem.
Esta acção altera completamente a palavra-passe da rede
A ficha Powerline fica em modo em espera (função de poupança de energia) quando não se encontra ligada a um dispositivo através de um cabo Ethernet durante 15 minutos.
5 Ligar as fichas PowerLan 6420 mini
Por predefinição, as fichas PowerLan 6420 não se encontram ligadas. Para ligá-las umas às outras, siga o procedimento descrito abaixo.
A forma mais simples consiste em ligá-las perto umas das outras no mesmo lugar. Depois de terem sido ligadas com êxito, pode colocá-las no local desejado.
- Prima a tecla (ligação simples/reinício) na primeira ficha Powerline durante dois segundos.
O LED de alimentação eléctrica irá piscar lentamente (0,5 segundos ligado/0,5 segundos desligado). - Durante os dois minutos seguintes, prima a tecla na segunda ficha. A sequência de ligação inicia-se.
Uma palavra-passe aleatória será trocada entre as Powerlines.
Depois de concluída a ligação, reinicie as duas fichas e os LED Powerline de ambas as fichas irão iluminar-se.
Prima a tecla de ligação simples/reinício durante, pelo menos, 12 segundos para restaurar as configurações de origem da PowerLan 6420 mini. Quando as configurações de origem forem restauradas, a ficha PowerLan 6420 mini precisará de ser ligada novamente!
6 Adicionar uma PowerLan 6420 mini
Pode criar uma rede Powerline com um máximo de oito Powerlines. Se já tiver duas Powerlines em funcionamento, pode adicionar um máximo de seis.
Para adicionar uma Powerline, siga o procedimento descrito abaixo.
- Ligue as Powerlines extra à tomada.
- Prima, durante dois segundos, a tecla numa das fichas Powerline que já se encontra em funcionamento.
A luz de ligado/desligado irá piscar lentamente (0,5 segundos ligado/0,5 segundos desligado). - Durante os dois minutos seguintes, prima a tecla na ficha Powerline extra durante dois segundos.
A sequência de ligação inicia-se.
Depois de concluída a ligação, reinicie as fichas e os LED Powerline de ambas as fichas irão iluminar-se.
Antes de adicionar a nova Powerline, recomendamos que a palavra-passe da rede para esta ficha seja alterada premindo o botão "de ligação simples/reinício" durante 12 segundos.
Uma Powerline que já tenha sido utilizada em outra rede ainda terá a palavra-passe dessa rede, o que significa que o mecanismo do botão "de ligação simples/reinício" não irá funcionar.
7 Programa de ajuda para PC (Utilitário)
As fichas Powerline também podem ser configuradas usando o software para PC fornecido.
Para esta opção, leia o manual em Inglês para o CD-ROM fornecido.
8 Garantia Topcom
As unidades Topcom têm um período de garantia de 24 meses. O período de garantia entra em efeito a partir da data de compra da unidade.
Consumíveis e defeitos que causem um efeito negligenciável sobre o funcionamento ou o valor do equipamento não se encontram cobertos por esta garantia.
A prova de garantia terá de ser dada com a apresentação da respectiva confirmação de compra, ou uma cópia da mesma, na qual apareçam indicados a data de compra e o modelo da unidade.
8.2 Exclusões de garantia
Danos ou defeitos causados pelo tratamento ou operação incorrectos e danos resultantes da utilização de peças ou acessórios não originais não são abrangidos pela garantia.
A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo, nem quaisquer danos causados durante o transporte.
Não se poderá reclamar os direitos de garantia se o número de série que se encontra na unidade tiver sido alterado, retirado ou tornado ilegível.
Qualquer reclamação de garantia não será válida se a unidade tiver sido reparada, alterada ou modificada pelo comprador.
9 Eliminação do dispositivo (ambiente)
Quando o ciclo de vida do produto chega ao fim, não deve eliminar este produto juntamente com os resíduos domésticos. Deve levá-lo a um ponto de recolha de equipamentos eléctricos e electrónicos. O símbolo presente no produto, no manual do utilizador e na caixa dá esta indicação. Alguns dos materiais do produto podem ser reutilizados se os colocar num ponto de reciclagem. Ao
reutilizar algumas das partes ou das matérias-primas dos produtos utilizados, dá uma contribuição importante para a protecção do meio ambiente. Contacte as autoridades locais se necessitar de mais informações sobre os pontos de recolha existentes na sua área.
