BEDIENUNGSANLEITUNG Powerlan 6420 Mini TOPCOM
Schnelle installationsanleitung
Snabbin Installationsguide
Dieses Produkt entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der R&TTE Richtlinie. Das ist durch das CE-Kennzeichen bestätigt.
Die Konformitätserklärung finden Sie an der folgenden Stelle:
http://www.topcom.net/cedeclarations.asp
SE
⑤ Volledige Reset knop :
5 Connecter les prises PowerLan 6420 mini
Die PowerLan 6420 MiniPlug-Stecker können zur Herstellung einer Netzwerkverbindung mit Ihrem Modem, PC, Set-Top-Box, Spielkonsole usw. benutzt werden.
Standardmäßig sind die PowerLan 6420 MiniPlug-Stecker nicht angeschlossen. Gehen Sie gemäß den Schritten aus Kapitel 5 vor, um diese anzuschließen.
Einschränkungen
Im Idealfall ist die maximale Kabellänge zwischen den beiden
Stromleitungsgeräten geringer als 200 Meter.
Die Verbindungsqualität wird von folgenden Faktoren beeinträchtigt:
– schlechte Qualität der Elektrokabel.
- Sicherungen.
- Blitzeinschlag-/Überspannungsschutzschalter.
- Mehrphasenspannung: einige Haushalte verwenden Dreiphasenstrom. Die Qualität der Stromleitungsverbindung wird stark beeinträchtigt, wenn die Geräte an unterschiedliche Phasen angeschlossen sind. In einigen Fällen kommt überhaupt keine Kommunikation zustande!
– Einige elektronische Geräte, wie Mikrowellen, Staubsauger, ältere Laptop-Modelle und Aufladegeräte für Mobiltelefone, erzeugen während des Betriebs Hintergrundrauschen im Netzwerk.
2 Sicherheitshinweise
Lesen und befolgen Sie zu Ihrer eigenen Sicherheit alle Warnungen und Anweisungen.
- Öffnen Sie das Gerät nicht. Durch das Öffnen oder Entfernen der Geräteabdeckung können Sie sich einer gefährlichen Hochspannung sowie anderen Gefahren aussetzen. Das Gerät darf nur von qualifiziertem Wartungspersonal gewartet werden. Weitere Informationen erhalten Sie von Ihrem Händler.
- Verwenden Sie das Gerät nicht während eines Gewitters. Es besteht die Gefahr eines Stromschlags durch Blitzeinschlag.
– Setzen Sie das Gerät keinem Staub oder korrosiven Flüssigkeiten aus. - Verwenden Sie das Produkt nicht in der Nähe von Wasserquellen.
– Achten Sie darauf, dass die Kabel am richtigen Anschluss angeschlossen sind.
– Die Belüftungsschlitze des Geräts dürfen nicht blockiert sein.
3 Typische Anwendungen
4 Beschreibung

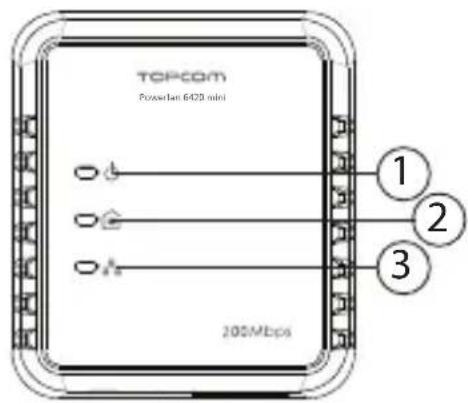

① LED-Einschaltanzeige
– An: Normalbetrieb
- Blinken (0,5 Sekunden an / 0,5 Sekunden aus): Verbindungsmodus.
- Langsames Blinken (4 Sekunden an / 11 Sekunden aus): Standby-Modus (Energiesparmodus).
② LED für Stromleitung
Zeigt die Verbindungsqualität mit anderen Stromleitungssteckern an.
– Grün: ausgezeichnete Qualität.
– Orange: gute Qualität.
- Rot: schlechte Qualität. Die LED blinkt während der Datenübertragung.
③ Ethernet-LED:
– An: erfolgreiche Verbindung mit einem anderen Gerät über das Ethernet-Kabel. Die LED blinkt bei der Datenübertragung.

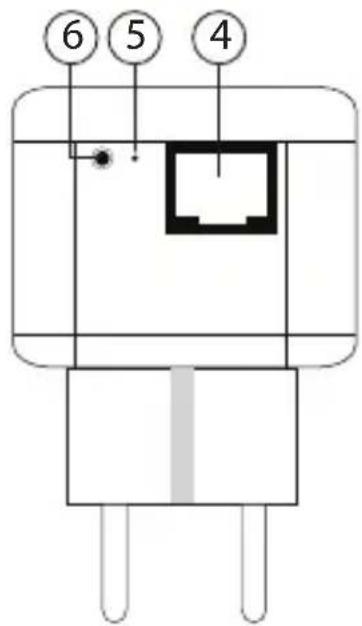

④ Ethernetanschluss (RJ45):
Zum Anschluss an ein externes Gerät über das Ethernet-Kabel.
⑤ Taste für vollständiges Reset:
Reset-Taste z. B. mit einer
Büroklammer drei Sekunden lang gedrückt halten, um die Stromleitung zurückzusetzen. Nach einem Reset wird das Standard-Passwort "HomePlugAV" geladen.
⑥ Reset-/Verbindungstaste
– Zwei Sekunden lang gedrückt halten, um die Verbindungssequenz zu starten.
– Drücken Sie diese 12 Sekunden lang, um die Werkseinstellungen wiederherzustellen. Das Netzwerkpasswort wird gelöscht.
Der Stromleitungsstecker schaltet in den Standby-Modus (Energiesparfunktion), wenn das Gerät länger als 15 Minuten nicht über ein Ethernet-Kabel angeschlossen ist.
Standardmäßig sind die PowerLan 6420 MiniPlug-Stecker nicht angeschlossen.
Gehen Sie wie folgt vor, um diese aneinander anzuschließen.
- Stecken Sie alle Stromleitungsverbindungen in die Steckdose.
Am einfachsten ist es, alle Stromkabel nebeneinander an der gleichen Stelle einzustecken. Nach dem erfolgreichen Anschluss können Sie diese wie gewünscht anordnen.
- Die (Reset-/Verbindungs-)taste auf dem ersten Stromleitungsstecker zwei Sekunden lang gedrückt halten.
Die Einschaltanzeige-LED blinkt langsam (0,5 Sekunden an / 0,5 Sekunden aus).
- Innerhalb der nächsten zwei Minuten die Taste des zweiten Steckers herunterdrücken. Die Verbindungssequenz startet.
Ein zufälliges Passwort wird zwischen den Stromleitungen ausgetauscht.
Nach der Verbindungsherstellung beide Stecker neu starten - die Einschaltanzeige- LED auf beiden Steckern leuchtet auf.
Die Reset-/Verbindungstaste 12 Sekunden lang drücken, um die Werkseinstellungen des PowerLan 6420 Mini-Steckers wiederherzustellen. Bei Wiederherstellung der Werkseinstellungen muss der PowerLan 6420 MiniPlug-Steuer neu angeschlossen werden!
6 Hinzufügen eines weiteren PowerLan 6420 Mini-Steckers
Ein Stromleitungsnetzwerk kann aus bis zu maximal acht Stromleitungen erzeugt werden. Sollten bereits zwei Stromleitungen in Betrieb sein, können maximal sechs weitere hinzugefügt werden.
Zum Hinzufügen einer Stromleitung wie folgt vorgehen.
- Die zusätzliche Stromleitung an die Steckdose anschließen.
- Zwei Sekunden lang die Taste auf einem der bereits betriebenen Stromleitungsstecker gedrückt halten.
Die Einschaltanzeige-LED blinkt langsam
(0,5 Sekunden an / 0,5 Sekunden aus).
- Innerhalb der nächsten zwei Minuten die Taste des hinzugefügten Stromleitungssteckers zwei Sekunden lang gedrückt halten.
Die Verbindungssequenz startet.
Nach der Verbindungsherstellung die Plugs neu starten - die Einschaltanzeige-LED auf beiden Plugs leuchtet auf.
Vor dem Hinzufügen einer neuen Stromleitung ist zu beachten, dass das Netzwerkpasswort für diesen Stecker sich durch das 12 Sekunden lange Drücken von "Reset/Verbindung" ändert.
Eine Stromleitung, die bereits in einem anderen Netzwerk verwendet wurde, benutzt immer noch das Passwort des anderen Netzwerks, d. h. der "Reset-/Verbindungs-"Tastenmechanismus funktioniert nicht.
7 PC Hilfsprogramm (Dienstprogramm)
Die Stromleitungsstecker können auch mithilfe der gelieferten PC-Software konfiguriert werden.
Lesen Sie hierzu das Handbuch in Deutsch auf der CD-ROM.
8 Topcom-Garantie
8.1 Garantiezeit
Topcom-Geräte haben eine 24-monatige Garantiezeit. Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät gekauft wird.
Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt.
Der Garantieanspruch muss durch Vorlage des Originalkaufbelegs oder einer Kopie des Kaufbelegs nachgewiesen werden, aus dem das Kaufdatum und das Gerätemodell ersichtlich sind.
Schäden oder Defekte, die durch unsachgemäße Handhabung oder unsachgemäßen Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder -zubehör entstehen, fallen nicht unter die Garantie.
Die Garantie deckt weder Schäden durch äußere Einflüsse, wie Blitzschlag, Wasser und Feuer, noch Transportschäden ab.
Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde, kann kein Garantieanspruch geltend gemacht werden.
Alle Garantieansprüche erlöschen, wenn das Gerät vom Käufer repariert, verändert oder umgebaut wurde.
9 Entsorgung des Geräts (Umweltschutz)
Dieses Produkt unterliegt der Europäischen Richtlinie 2002/96/EC.
Am Ende der Nutzungsdauer des Produkts dürfen die Produkte nicht über
den normalen Haushaltsabfall entsorgt werden. Bringen Sie sie zu einer Sammelstelle zur Aufbereitung elektrischer und elektronischer Geräte. Dieses Symbol auf dem Produkt, in der
Bedienungsanleitung und/oder Verpackung weist darauf hin. Einige der Werkstoffe des Produkts sind wiederverwendbar. Geben Sie dafür die Produkte in einer Aufbereitungsstelle ab. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über Sammelstellen in Ihrer Umgebung benötigen.
