NÁVOD K OBSLUZE Powerlan 6420 Mini TOPCOM

Symbol CE znamená, tento výrobek vyhovuje základním požadavkům a dalším příslušným ustanovením Směrnice R&TTE.

Prohlášení o shodě naleznete na adrese:

http://www.topcom.net/cedeclarations.asp

1 Introduction

2 B e z p e čnostné pokyny

– Zariadenie nevystavujte prachu ani leptavým chemikáliám.

– Tento výrobok nepoužívajte v blízkosti zdrojov vody.

– Nezakrývajte vetracie otvory na zariadení.

3 Typické využitie

4 Opis

④ Eternetový konektor (RJ45):

• Stlačte a podržte tlačidlo dve sekundy na spustenie procesu spojenia.
• Stlačte a podržte 12 sekúnd na obnovenie nastavení výrobcu. Heslo siete sa vymaže.

Po obnovení nastavení výrobcu bude potrebné prípojku PowerLan 6420 mini znova spojit!

8.2 Výnimky zo záruky

Mini zástrčky PowerLan 6420 mohou být použité pro nastavení síťového spojení mezi vaším modemem, PC, set-top boxem, herní konzolí, atd.

Mini zástrčky PowerLan 6420 nejsou ve výchozím stavu připojené. Pro jejich připojení postupujte dle pokynů uvedených v Kapitole 5.

Omezení

Ideálně by maximální délka kabelu mezi dvěma zařízeními Powerline neměla být více než 200 metrů.

Kvalita spojení bude ovlivněna:

– špatnou kvalitou elektrického spojení.
- pojistkami.
– světlem/chrániči proudového nárazu.
- multifázové napětí: některé domy mají třifázovou elektrinu. Kvalita spojení Powerline se dramaticky sníží, pokud jsou zařízení připojena k různým fázím. V některých případech zde nebude vůbec žádná komunikace.
– Některá elektrická zařízení, jako jsou mikrovlnné trouby, vysavače a starší nabíječky laptopů/mobilních telefonů, budou vydávat hlučný zvuk na síti během provozu.

2 B e z p e čnostní pokyny

Pro vaši vlastní bezpečnost ujistěte se, že jste si pročetli a postupujete dle všech pokynů a instrukcí.

• Zařízení neotvírejte. Otevření nebo odstranění krytu zařízení může způsobit nebezpečné vystavení vysokému napětí nebo jiná rizika.
  Servis zařízení mohou provádět pouze kvalifikovaní pracovníci.
  Pro další informace kontaktujte vašeho prodejce.

• Zařízení nepoužívejte během bouřky. Můžete zde být riziko elektrických šoků způsobených světlem.
  – Zařízení nevystavujte prachu nebo rezavějícím tekutinám.
  – Tento výrobek nepoužívejte v blízkosti vodních zdrojů.
  – Ujistěte se, že kabely jsou připojené ke správnému portu.
  – Nezakrývejte ventilaci na zařízení.

3 Typické použití


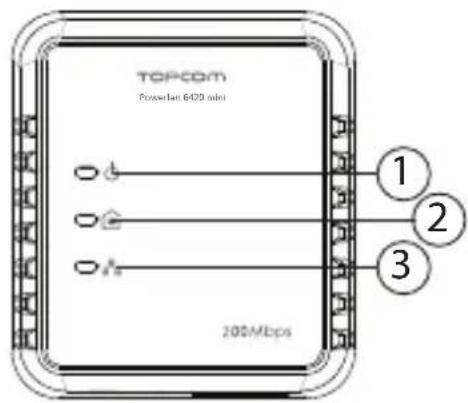

4 Popis

① Kontrolka napájení LED

– Zapnuto: běžný provoz
- Blikání (0,5 vteřin zapnuto/0,5 vteřin vypnuto): v režimu připojení.
– Pomalé blikání (4 vteřiny zapnuto/11 vteřin vypnuto): v pohotovostním režimu (režim úspory energie)

② LED kontrolka Powerline

Ukazuje kvalitu spojení s dalšími zástrčkami Powerline.

LED kontrolka bliká během převodu dat.

③ LED kontrolka ethernetu:

- Zapnuto: úspěšné připojení s dalším zařízením prostřednictvím ethernetového kabelu. LED kontrolka bliká při přenosu dat.

④ Ethernetové připojení (RJ45):

Pro připojení k externímu zařízení prostřednictvím ethernetového kabelu.

⑤ Tlačítko pro úplné resetování:

Stiskněte tlačítko resetování, například pomocí papírového klipu, na dobu 3 vteřin pro resetování Powerline.

Následně po resetování se objeví standardní heslo „HomePlugAV“.

TOPCOM Powertan 6420 mini 1 2 3 200Mbps

⑥ ⑤ ④

⑥ Tlačítko resetování/jednoduchého připojení

– Stiskněte na dvě vteřiny pro zahájení sekvence připojení.
- Stiskněte na 12 vteřin pro obnovu výchozího nastavení. Sítové heslo bude vymazáno.

Zástrčka Powerline se přepne do pohotovostního režimu (funkce úspory energie), jakmile není připojená k zařízení pomocí ethernetového kabelu po dobu 15 minut.

5 Připojení mini zástrček PowerLan 6420

Mini zástrčky PowerLan 6420 nejsou ve výchozím stavu připojené. Pro jejich vzájemné propojení postupujte dle níže uvedených pokynů.

1. Zapojte všechny Powerlines do zásuvky napájení.

Nejsnadnější způsob je jejich připojení vedle sebe na stejné místo. Jakmile byly úspěšně připojené, můžete je dát na požadované místo.

1. Stiskněte klávesu (reset/jednoduché připojení) na první zástrčce Powerline na dobu dvou vteřin.

LED kontrolka napájení napětí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).

1. Do dvou minut stiskněte klávesu na druhé zástrčce.

Začne sekvence připojení.

Mezi Powerlines bude vyměněno náhodné heslo.

Jakmile je spojení kompletní, restartujte obě zástrčky a na obou se rozsvítí LED kontrolka Powerline.

Stiskněte klávesu pro reset/jednoduché připojení na nejméně 12 vteřin pro obnovu nastavení mini PowerLan 6420. Jakmile je nastavení obnoveno, mini zástrčka PowerLan 6420 bude muset být znovu připojena!

6 P řidání další mini PowerLan 6420

Sít Powerline může být vytvořena pomocí maximálně osmi Powerlines. Pokud máte již dvě Powerlines v provozu, můžete přidat maximálně šest.

Pro přidání Powerline postupujte dle pokynů níže.

1. Zapojte extra Powerline do zásuvky napájení.

2. Stiskněte na dobu dvou vteřin klávesu jedné ze zástrček Powerline, která je již v provozu.

Indikátor zapnutí/vypnutí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).

1. Do dvou minut stiskněte klávesu na extra zástrčce Powerline na dvě vteřiny.

Začne sekvence připojení.

Jakmile je spojení kompletní, restartujte zástrčky a na obou se rozsvítí LED kontrolka Powerline.

Před přidáním nové Powerline se doporučuje provést výměnu síťové propustky tím, že stlačíte tlačítko „resetovat/jednoduché připojení“ na dobu 12 vteřin.

Powerline, která již byla použita v jiné síti, bude mít stále heslo dané sítě, které znamená, že mechanismus tlačítka „resetovat/jednoduché připojení“ nebude v provozu.

7 Pomocný program PC (Funkčnost)

Zástrčky Powerline mohou být konfigurovány při použití poskytnutého PC softwaru.

Pro tento účel si přečtěte příručku v angličtině na CD-ROMu.

8 Záruka společnosti Topcom

8.1 Záruční doba

Na přístroje Topcom je poskytována dvouletá záruční doba. Záruční doba začíná dnem zakoupení nového přístroje.

Záruka se nevztahuje na spotřební materiál nebo závady, které mají na provoz či hodnotu zařízení zanedbatelný vliv.

Nárok na uplatnění záruky vzniká předložením originálu nebo kopie dokladu o koupi, na kterém musí být uvedeno datum nákupu a model přístroje.

8.2 Výjimky ze záruky

Záruka se nevztahuje na poškození nebo vady způsobené nesprávným zacházením s přístrojem nebo jeho nesprávným používáním ani na škody vzniklé z důvodu použití neoriginálních součástí nebo příslušenství.

Záruka se nevztahuje na žádné škody způsobené vnějšími vlivy, např. bleskem, vodou či požárem, ani na škody vzniklé během přepravy.

Záruku nelze uplatnit, pokud bylo sériové číslo na přístroji změněno, odstraněno nebo je nečitelné.

Pokud byl přístroj opravován, změněn či upraven uživatelem, pozbývá záruka platnosti

9 Likvidace zařízení (ohleduplná k životnímu prostředí)

Na konci životnosti produktu neodhazujte tento produkt do normálního domovního odpadu, ale odneste jej na sběrné místo pro recyklaci elektrických a elektronických zařízení.

Tento pokyn je vyznačen symbolem na produktu, v uživatelské příručce nebo na krabici.

Některé materiály použité v produktu lze znovu použít, pokud je zanesete do sběrného místa pro recyklaci. Opětovným

použitím některých součástí nebo surovin z použitých výrobků významně přispíváte k ochraně životního prostředí. Potřebujete-li získat další informace o sběrných místech ve svém okolí, obra'te se na místní úřady.
