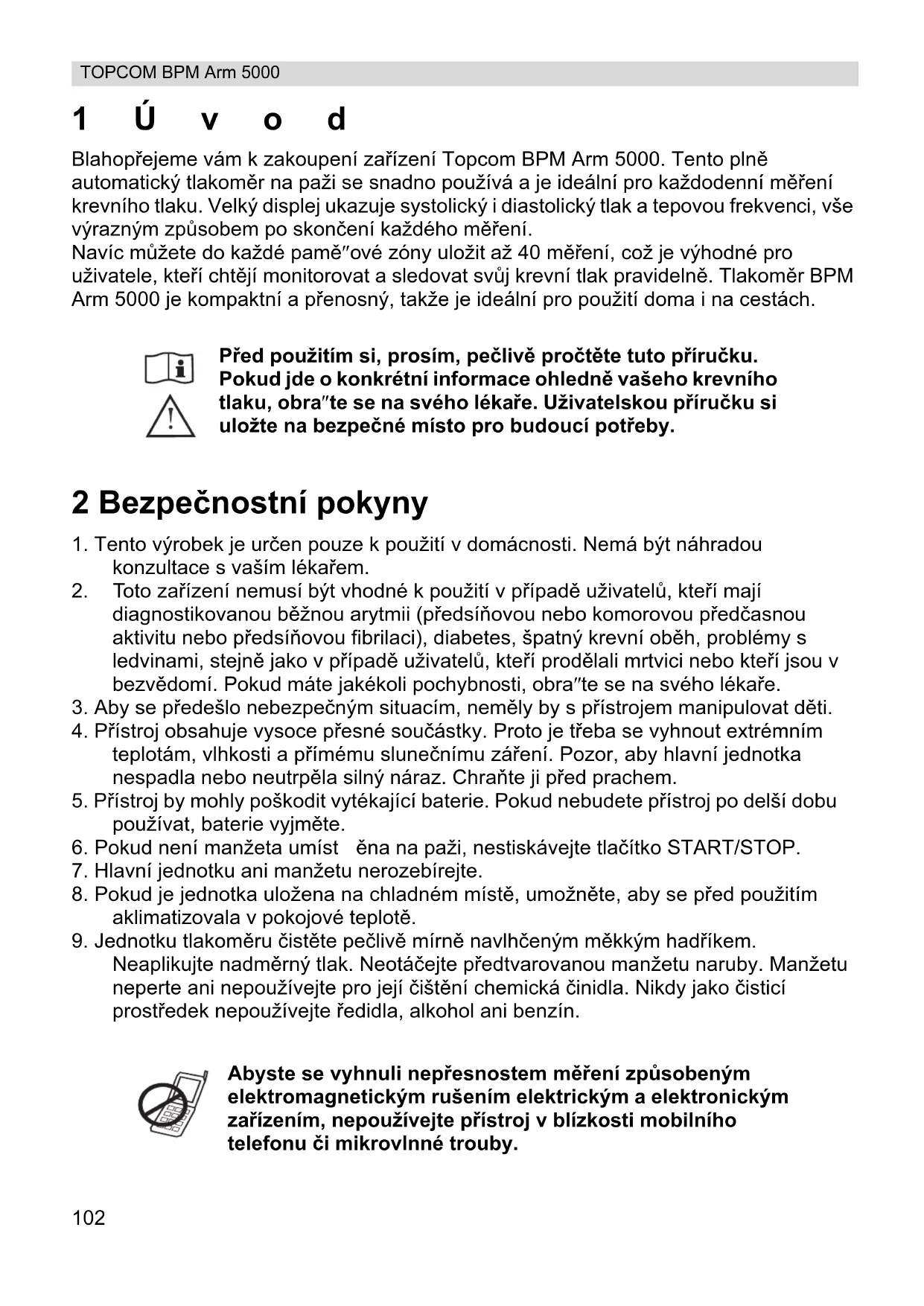

NÁVOD K OBSLUZE BPM ARM 5000 TOPCOM

Blahopřejeme vám k zakoupení zařízení Topcom BPM Arm 5000. Tento plně automatický tlakoměr na paži se snadno používá a je ideální pro každodenní měření krevního tlaku. Velký displej ukazuje systolický i diastolický tlak a tepovou frekvenci, vše výrazným způsobem po skončení každého měření.

Navíc můžete do každé pamě"ové zóny uložit až 40 měření, což je výhodné pro uživatele, kteří chtějí monitorovat a sledovat svůj krevní tlak pravidelně. Tlakoměr BPM Arm 5000 je kompaktní a přenosný, także je ideální pro použití doma i na cestách.

Před použitím si, prosím, pečlivě pročtěte tuto příručku. Pokud jde o konkrétní informace ohledně vašeho krevního tlaku, obra'te se na svého lékaře. Uživatelskou příručku si uložte na bezpečné místo pro budoucí potřeby.

2 Bezpečnostní pokyny

1. Tento výrobek je určen pouze k použití v domácnosti. Nemá být náhradou konzultace s vaším lékařem.
2. Toto zařízení nemusí být vhodné k použití v případě uživatelů, kteří mají diagnostikovanou běžnou arytmii (předsíňovou nebo komorovou předčasnou aktivitu nebo předsíňovou fibrilaci), diabetes, špatný krevní oběh, problémy s ledvinami, stejně jako v případě uživatelů, kteří prodělali mrtvici nebo kteří jsou v bezvědomí. Pokud máte jakékoli pochybnosti, obra"te se na svého lékaře.
3. Aby se předešlo nebezpečným situacím, neměly by s přístrojem manipulovat děti.
4. Přístroj obsahuje vysoce přesné součástky. Proto je třeba se vyhnout extrémním teplotám, vlhkosti a přímému slunečnímu záření. Pozor, aby hlavní jednotka nespadla nebo neutrpěla silný náraz. Chraňte ji před prachem.
5. Přístroj by mohly poškodit vytékající baterie. Pokud nebudete přístroj po delší dobu používat, baterie vyjměte.
6. Pokud není manžeta umíst čna na paži, nestiskávejte tlačítko START/STOP.
7. Hlavní jednotku ani manžetu nerozebírejte.
8. Pokud je jednotka uložena na chladném místě, umožněte, aby se před použitím aklimatizovala v pokojové teplotě.
9. Jednotku tlakoměru čistěte pečlivě mírně navlhčeným měkkým hadříkem. Neaplikujte nadměrný tlak. Neotáčejte předtvarovanou manžetu naruby. Manžetu neperte ani nepoužívejte pro její čištění chemická činidla. Nikdy jako čisticí prostředek nepoužívejte ředidla, alkohol ani benzín.

Abyste se vyhnuli nepřesnostem měření způsobeným elektromagnetickým rušením elektrickým a elektronickým zařízením, nepoužívejte přístroj v blízkosti mobilního telefonu či mikrovlnné trouby.

3 Krevní tlak

3.1 Co je to krevní tlak?

Krevní tlak je tlak vyvíjený na stěnu tepny, když protéká tepnami krev. Tlak naměřený při srdeční kontrakci, když je krev vytlačována ze srdce, se nazývá systolický (nejvyšší). Tlak naměřený při rozšiřování srdce, když se krev znovu do srdce nalévá, se nazývá diastolický (nejnižší) krevní tlak.

3.2 Proč se má měřit krevní tlak?

Mezi různými problémy, kterými trpí moderní populace, jsou problémy spojované s vysokým krevním tlakem zdaleka nejběžnější. Nebezpečně silná korelace vysokého krevního tlaku a kardiovaskulárních onemocnění a vysoké úmrtnosti znamená, že měření krevního tlaku je pro stanovení ohrožených osob nezbytné.

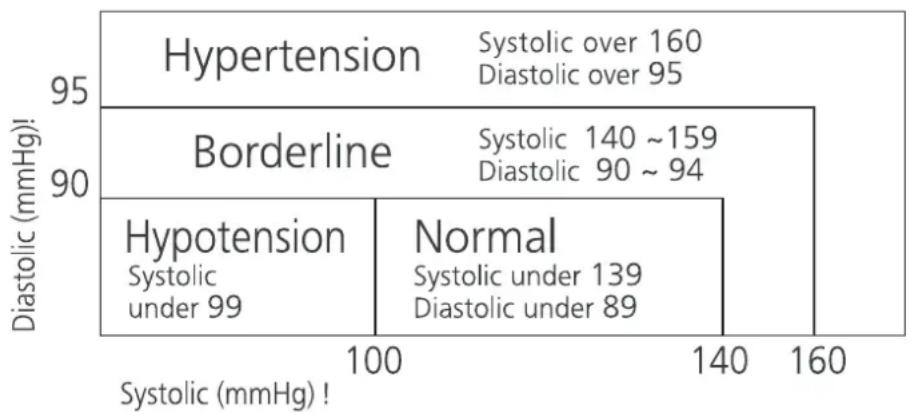

3.3 Standard krevního tlaku

V rámci Světové zdravotnické organizace (WHO) a národního programu pro osvětu o krevním tlaku byl vypracování standard krevního tlaku, podle kterého jsou stanoveny oblasti krevního tlaku s nízkým a vysokým rizikem. Standard však má pouze obecnou platnost, nebo krevní tlak jednotlivých osob se mezi různými lidmi, různými skupinami atd. liší.

Je velmi důležité, abyste pravidelně navštěvovali svého lékaře. Váš lékař vám řekne, jaký je váš normální rozsah krevního tlaku, stejně jako jaký bod pro vás představuje riziko.

3.4 Fluktuace krevního tlaku

Krevní tlak se neustále proměňuje!

Neměli byste se znepokojovat, pokud dvakrát nebo třikrát naměříte vysoké hodnoty. Krevní tlak se mění během měsíce a dokonce i během dne, v závislosti na různých okolnostech (duševní rozpoložení, teplota, ...)

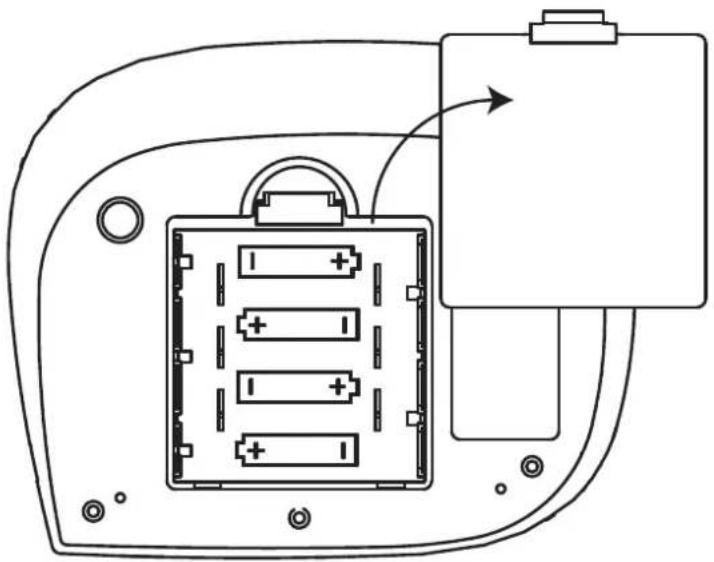

4 Instalace baterie

• Otevřete kryt schránky na baterie.
  • Vložte 4 nedobíjecí baterie AA. Při instalaci dodržujte polaritu, jak je znázorněna ve schránce pro baterie.

Baterie nezkratujte ani je nelikvidujte vhazováním do ohně. Jestliže zařízení nemá být po delší dobu používáno, baterie vyndejte.

Když baterie zeslábnou, zobrazí se 📄. Slabé baterie je nutné vyměnit.

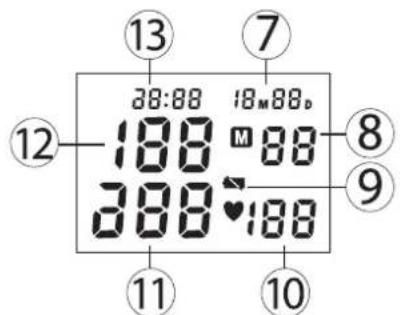

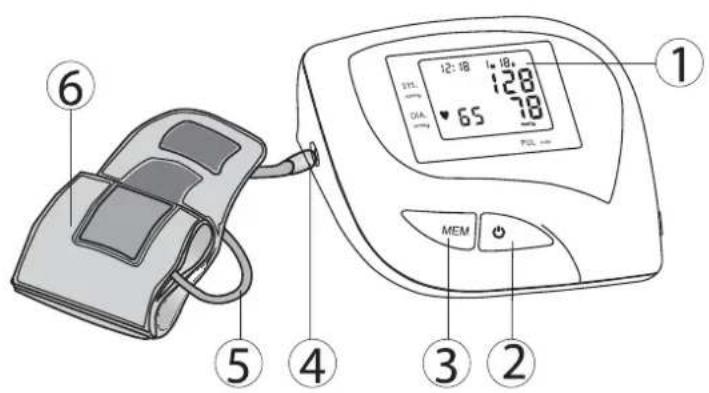

5 Tlačítka

1. Displej
2. Tlačítko START / STOP
3. Tlačítko MEMORY (pamě")
4. Vstup pro vzduchovou hadičku
5. Gumová hadička
6. Manžeta
7. Datum
8. Místo v paměti
9. Symbol slabé baterie
10. Tepová frekvence
11. Diastolický tlak
12. Systolický tlak
13. Čas

6 Použití manžety

1. Před použitím manžety si sundejte všechny šperky, hodinky atd. Rukávy oděvu je třeba vyhrnout.
2. Abyste stanovili, kde máte nejsilnější puls, stiskněte dvěma prsty brachiální tepnu přibližně 2,5 cm nad loktem na vnitřní straně paže.
3. Protáhněte pás manžety kovovým poutkem co nejdále od hadičky, aby pás vytvořil smyčku. Hladká látka by měla být na vnitřní straně manžety. Suchý zip by měl být na vnější straně manžety.
4. Protáhněte levou paži smyčkou manžety. Spodní okraj manžety by měl být přibližně 1,5 cm nad loktem. Hadička z manžety by měla ležet nad brachiální tepnou na vnitřní straně paže.
5. Zatáhněte manžetu, aby se horní i spodní okraje stáhly kolem paže.
6. Po řádném umístění manžety sepněte pevně suchý zip manžety. Kovové poutko by se nemělo dotýkat kůže.
7. Uvolně te celé tělo, zvláště pak oblast mezi loktem a prsty na ruce. Opřete si loket o stůl, aby se manžeta nacházela ve stejné výšce jako vaše srdce. Během měření se nezaklánějte.
8. Před použitím manžety si sundejte všechny šperky, hodinky atd. Rukávy oděvu je třeba vyhrnout.
9. Abyste stanovili, kde máte nejsilnější puls, stiskněte dvěma prsty brachiální tepnu přibližně 2,5 cm nad loktem na vnitřní straně paže.
10. Protáhněte pás manžety kovovým poutkem co nejdále od hadičky, aby pás vytvořil smyčku. Hladká látka by měla být na vnitřní straně manžety. Suchý zip by měl být na vnější straně manžety.
11. Protáhněte levou paži smyčkou manžety. Spodní okraj manžety by měl být přibližně 1,5 cm nad loktem. Hadička z manžety by měla ležet nad brachiální tepnou na vnitřní straně paže.
12. Zatáhněte manžetu, aby se horní i spodní okraje stáhly kolem paže.
13. Po řádném umístění manžety sepněte pevně suchý zip manžety. Kovové poutko by se nemělo dotýkat kůže.
14. Uvolně te celé tělo, zvláště pak oblast mezi loktem a prsty na ruce. Opřete si loket o stůl, aby se manžeta nacházela ve stejné výšce jako vaše srdce. Během měření se nezaklánějte.

7 Měření

7.1 Důležité tipy

• Toto měřicí zařízení se automaticky vypne 2 minuty po posledním stisku tlačítka.
• Chcete-li přerušit měření, stačí stisknout jakékoli tlačítko. Po stisknutí tlačítka se manžeta okamžitě vyfoukne.
• Neměřte svůj krevní tlak bezprostředně poté, co jste požili velké jídlo. Chcete-li dosáhnout přesnějších výsledků, vyčkejte, prosím, před měřením jednu hodinu.
• Před měřením krevního tlaku nekuřte ani nepijte alkohol.
• Během měření byste neměli být fyzicky unaveni ani vyčerpáni.
• Je důležité, abyste byli během měření uvolněni. Před měřením si zkuste dát 15minutový odpočinek.
• Neprovádějte měření, jste-li ve stresu nebo pod tlakem.
• Svůj krevní tlak měřte při normální teplotě těla. Pokud cítíte chlad či horko, před měřením krevního tlaku chvíli vyčkejte.
• Pokud je tlakom ěr skladován za velmi nízké teploty (blízko mrazu), umístěte jej před použitím nejméně na jednu hodinu na teplé místo.
• Před prováděním následujících měření tlaku vyčkejte asi 5 minut.
• Během měření nehovořte ani nepohybujte paží ani svaly ruky.

7.2 Postup

28:88 18M88D 388 M 88 388 ♥ 188

12:18 1M 18D U1

12:18 1M 18D 128 78♥ 72

• Pro aktivaci zařízení stiskněte tlačítko START/STOP. Zobrazí se všechny segmenty displeje.
• Jakmile se zobrazí aktuální pamě"ová zóna (U1-3), stiskněte tlačitko MEMORY 📂 vyberte požadovanou pamě"ovou zónu.
• Pokud nedojde ke stisku žádného tlačítka během 5 sekund, spustí se měření automaticky.
• Do doby, než se manžeta nafoukne na úroveň pro vás vhodnou, bude displej zobrazovat výsledky posledního měření.
• Až bude dosaženo správné úrovně, manžeta se vyfoukne.

Tlakoměr se automaticky přifoukne na hodnotu přibližně 220mmHg, jestliže systém zjistí, že vaše tělo potřebuje pro změření krevního tlaku vyšší tlak.

• Až bude měření hotovo, systolický i diastolický tlak a tepová frekvence se zobrazí na LCD displeji současně.
• Pokud dojde během měření k detekci chyby, zobrazí na displeji symbol chyby eEEf.

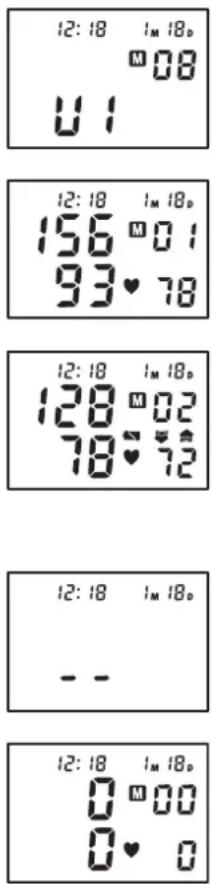

8 P a m ě "

12:18 1m 18p M 08 U 1 12:18 1m 18p 156 M 01 93 ♥ 78 12:18 1m 18p 128 M 02 78 ♥ 72 12:18 1m 18p -- - 12:18 1m 18p 0 M 00 0 ♥ 0

Tlakoměr BPM Arm 5000 má 3 pamě"ové zóny. Do každé zóny lze uložit až 40 měření, včetně data a času.

Po provedení měření se výsledek uloží automaticky do vybrané pamě"ové zóny.

Požadovanou pamě"ovou zónu vyberte před měřením, po stisknutí tlačítka START/STOP.

Chcete-li zobrazit uložené výsledky měření:

Když jsou zobrazeny hodiny.

• Pro přechod do pamě"ového režimu stiskněte tlačítko MEMORY Ⓜ.
• Požadovanou pamě"ovou zónu vyberete stiskem tlačítka START/STOP ⏻.
• Poslední výsledek měření zobrazíte stiskem tlačítka MEMORY Ⓜ.
• Opakováním stisku tlačítka MEMORY se mudou zobrazovat předchozí uložené hodnoty.
• Po zobrazení nejstaršího záznamu se přístroj přepne zpět do normálního času.

Chcete-li odstranit veškerá data z pamě"ové zóny:

• Pro přechod do pamě"ového režimu stiskněte tlačítko MEMORY (M).
• Požadovanou pamě"ovou zónu vyberete stiskem tlačítka START/STOP ⏻.
• Poslední výsledek měř ení zobrazíte stiskem tlačítka MEMORY ⏻.
• Stiskněte a po dobu 3 sekund přidržte tlačítko MEMORY M. Všechny záznamy z vybrané pamě"ové zóny se odstraní.

Po vyjmutí baterií nedojde k vymazání paměti.

8.1 Nastavení času

12:18 1M 18D

• Stiskněte současně tlačítka START/STOP a MEMORY. Na displeji se rozbliká měsíc.
• Stiskem tlačítka MEMORY můžete měsíc změnit.
• Pro potvrzení měsíce stiskněte tlačítko START/STOP. Na displeji se rozbliká den.
• Výše popsaným způsobem změňte den, hodiny a minuty: pro změnu použijte tlačítko MEMORY Ⓜpro potvrzení jednotlivých nastavení tlačítko START/STOP ⏻
• Po nastavení minut je zařízení připraveno k použití.

9 Adaptér napájení (volitelný doplněk)

Tlakoměr BPM Arm 5000 může fungovat na baterie nebo na doplňkový adaptér napájení.

Adaptér napájení je možné zakoupit na webových stránkách firmy Topcom - http://shop.topcom.net/

• Připojte konektor sí"ového adaptéru do zdířky pro sí"ový adaptér, jež se nachází na pravé straně přístroje.
• Zapojte sí"ový adaptér do elektrické zásuvky.

Používejte pouze adaptér napájení nabízený jako volitelný doplněk.

10 Technické specifikace

Model ☐.M☐eníNafukováníKapacita pam☐tiRozsahP☐esnostNapájeníAutomatické vypnutíProvozní teplota Provozní vlhkostSkladovací teplotaSkladovací vlhkostHmotnost (bez baterií)Vn☐jší rozm☐ryRozm☐r manžetyUr☐eno pro pacientyKlasifikace [IMAGE]

KD-5903OscilometrickéAutomatické nafukování pomocí pumpy3 pam☐”ové zóny, každá pro 40 m☐lení, v☐etn☐data a ☐asuTlak: 0 ~ 300 mmHgTepová frekvence: 30 ~ 180 tep☐/minTlak: do ± 3 mmHgTepová frekvence: do ± 5% nam☐ené hodnoty2 X hAAAh Alkalické baterie (3 V)1 minuta po posledním stisknutí tla☐ítka+5°C až +40°C< 85% (relativní vlhkost)-20°C až +55°C< 95% (relativní vlhkost)Pl☐ibližn☐ 300g (bez baterií)91(D) x 72(Š) x 29(V) mm520mm x 140mmNad 18 letIntern☐ napájené za☐ízeníT ☐ í d a I ITypová klasifikace BFI P X 0Tlakom☐r není vhodný pro používání vp☐ítomnosti ho☐lavé anestetické sm☐si sevzduchem nebo s kyslíkem nebo s rajskýmplynemNep☐etržitý provoz s krátkodobým zatížením

* Specifikace mohou být bez pédchozího oznámení můný.

Symbol CE znamená, že jednotka vyhovuje základním požadavkím smírnice 93/42/EEC.

11 Likvidace tlakomru

Tento výrobek se na konci své životnosti nesmí odhazovat do normálního domovního odpadu; je třeba jej předat do sbřrného dvora pro recyklaci elektrického a elektronického zařízení. Toto opatření naznařuje symbol na výrobku, v návodu k používání a/nebo na obalu přístroje.

Některé z materiálů výrobku lze použít znovu, pokud jej předáte k recyklaci.

Opakovaným využitím některých částí nebo surovin z použitých výrobku přispíváte významným způsobem k ochraně životního prostředí. V případě, že potřebujete více informací o sběrných místech ve vašem regionu, obra"te se, prosím, na místní orgány.

12 Záruka firmy Topcom

12.1 Záruční doba

Na přístroje firmy Topcom se vztahuje záruční doba v délce 24 měsíců. Záruční doba začíná běžet v den zakoupení nového přístroje. Topcom neposkytuje záruku na standardní ani dobíjecí baterie (typ AA/AAA). Záruka se nevztahuje na spotřební díly ani na závady, které mají zanedbatelný účinek na provoz nebo hodnotu zařízení.

Nárok na záruku je třeba prokázat předložením originálu nebo kopie potvrzení o zakoupení, které bude obsahovat datum nákupu a označení přístroje-modelu.

12.2 Řešení reklamací v záruční době

Vadný přístroj je třeba vrátit společně s platným potvrzením o zakoupení do servisního střediska firmy Topcom. Jestliže se na přístroji objeví v průběhu záruční doby nějaká závada, firma Topcom nebo její oficiálně jmenované servisní středisko provede zdarma opravu jakýchkoliv závad způsobených vadou materiálu nebo zhotovení.

Firma Topcom podle svého vlastního rozhodnutí splní své záruční závazky bud' opravou nebo výměnou vadých přístrojů nebo dílů vadých přístrojů. V případě výměny se barva a model mohou lišit od původně zakoupené jednotky.

Začátek záruční doby bude určen datem původního nákupu. Pokud dojde k výměně nebo opravě firmou Topcom nebo některým z jejích jmenovaných servisních středisek, nebude záruční doba prodloužena.

Záruka se nevztahuje na škody nebo závady způsobené nesprávným zacházením nebo používáním a na škody, které budou výsledkem používání neoriginálních dílů nebo částí příslušenství nedoporučených firmou Topcom.

Bezdrátové telefony firmy Topcom jsou určeny pro provoz výhradně s dobíjecími bateriemi. Záruka

se nevztahuje na poškození způsobené použitím nedobíjecích baterií.

Záruka se nevztahuje na škody způsobené vnějšími faktory, jako je například osvětlení, voda a požár, ani na jakékoliv škody způsobené během přepravy. Žádnou záruku nelze uplatňovat tehdy, pokud dojde ke změně výrobního čísla na přístroji, jeho odstranění nebo pokud toto číslo bude nečitelné.

Jakékoliv záruční reklamace budou neplatné, pokud přístroj byl opravován, pozměňován nebo upravován kupujícím nebo neodborným servisním střediskem, které není oficiálně jmenovaným střediskem firmy Topcom.
