BRUKSANVISNING Powerlan 6420 Mini TOPCOM

CE-märket bekräftar att produkten står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av R&TTE direktivet.

Deklarationen om överensstämmelse finns på:

http://www.topcom.net/cedeclarations.asp

ES

PowerLan 6420 mini-kontakter kan användas för att upprätta en nätverksanslutning mellan ditt modem, din PC, din set-top-box, din spelkonsol etc.

Enligt standard är PowerLan 6420 mini-kontakterna inte anslutna.

För att ansluta dem följer du instruktionerna som ges i kapitel 5.

Begränsningar

Den idealiska kabellängden mellan två Powerline-enheter bör inte vara mer än 200 meter.

Anslutningskvaliteten försämras av:

• elkablar av låg kvalitet.
• säkringar.
  – skydd mot blixtnedslag/överspänning.
• flerfasspänning: vissa hus har trefas-elektricitet. Kvaliteten på Powerlineanslutningen försämras drastiskt om enheterna är anslutna till olika faser. I vissa fall fungerar inte kommunikationen alls.
  – Viss elektrisk utrustning som exempelvis mikrovågsugnar, dammsugare och gamla dator-/mobiltelefonladdare kommer att generera bakgrundsljud i elnätet vid användning.

För din egen säkerhets skull bör du se till att läsa och följa alla varningsmeddelanden och instruktioner.

- Öppna inte enheten. Att öppna enheten eller ta bort enhetens hölje kan utsätta dig för farliga högspänningspunkter eller andra risker. Enheten får endast repareras av behörig servicepersonal. Kontakta din leverantör för mer information.

– Använd aldrig enheten vid åskväder. Det kan finnas risk för elstötar orsakade av blixtnedslag.

– Utsätt inte enheten för damm eller frätande vätskor.

- Använd inte produkten i närheten av vatten.

– Kontrollera att kablarna är anslutna till rätt port.

– Täck inte över enhetens ventilationshål.

3 Typiska användningsområden

4 Beskrivning

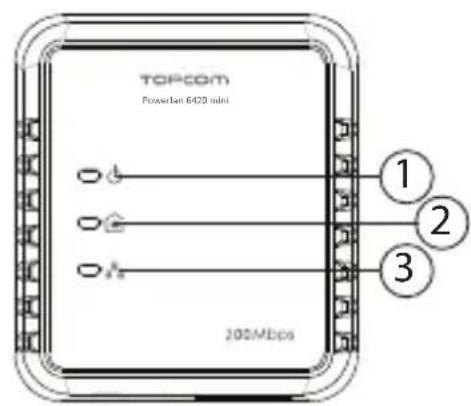

① Lysdiod för strömförsörjning

– Tänd: normal användning
– Blinkande (0,5 sekunder på/0,5 sekunder av): i anslutningsläge.
– Långsamt blinkande (4 sekunder på/11 sekunder av): i vänteläge (energisparläge)

② Powerline-lysdiod

Visar kvaliteten på anslutningen till andra Powerline-kontakter.

– Grön: utmärkt kvalitet.
– Orange: hög kvalitet.
– Röd: låg kvalitet.
Lysdioden blinkar vid dataöverföring.

③ Ethernet-lysdiod:

– Tänd: lyckad anslutning till andra enheter via Ethernet-kabeln. Lysdioden blinkar när data överförs.

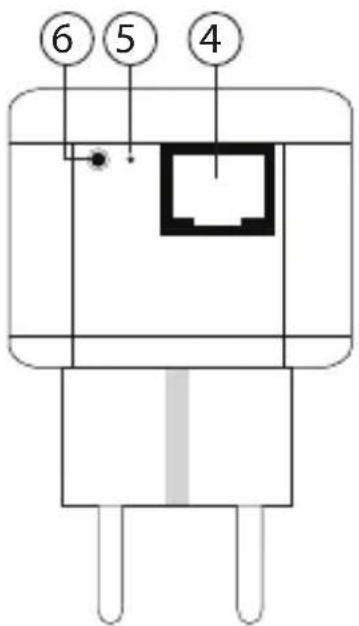

④ Ethernet-anslutning (RJ45):

För anslutning till en extern enhet via Ethernet-kabeln.

⑤ Återställningsknapp:

– Tryck på återställningsknappen, med till exempel ett gem, i 3 sekunder för att återställa Powerline. Efter återställning laddas standardlösenordet "HomePlugAV".

⑥ Återställningsknapp/enkel anslutning

– Tryck ner knappen i två sekunder för att påbörja anslutningssekvensen.
– Tryck ner knappen i 12 sekunder för att återställa enheten till fabriksinställningarna. Nätverkslösenordet raderas.

Powerline-kontakten övergår till vänteläge (energisparfunktion) när den inte är ansluten till en enhet via en Ethernet-kabel under 15 minuter.

TOPCOM Powercam 6420 mini 1 2 3 200Mbps

⑥ ⑤ ④

5 Ansluta PowerLan 6420 mini-kontakter

Enligt standard är PowerLan 6420 mini-kontakterna inte anslutna. För att ansluta dem till varandra följer du instruktionerna som ges nedan.

1. Anslut alla Powerline-kontakter till eluttaget.

Det enklaste sättet är att koppla in dem bredvid varandra på samma plats. När de väl har anslutits kan du placera dem på önskad plats.

1. Tryck ner knappen (återställning/enkel anslutning) på den första Powerline-kontakten i två sekunder.
   Lysdioden för strömförsörjning blinkar långsamt (0,5 sekunder på/0,5 sekunder av).

2. Tryck ner knappen på den andra kontakten inom två minuter. anslutningssekvensen startar.

Ett slumpmässigt utvalt lösenord utbyts mellan Powerline-kontakterna.

När anslutningen är klar startar du om båda kontakterna och Powerline - lysdioderna på båda kontakterna tänds.

Tryck ner knappen återställning/enkel anslutning i minst 12 sekunder för att återställa fabriksinställningarna för PowerLan 6420 mini. När fabriksinställningarna är återställda måste PowerLan 6420 mini-kontakten återanslutas!

6 Lägga till ytterligare en PowerLan 6420 mini

Ett Powerline-nätverk kan skapas med upp till maximalt åtta Powerline-kontakter. Om du redan har två Powerline-kontakter i drift kan du lägga till maximalt sex stycken.

För att lägga till en Powerline-kontakt följer du instruktionerna som ges nedan.

1. Anslut den extra Powerline-kontakten till eluttaget.

2. Tryck på knappen på en av Powerline-kontakterna som redan är i drift i två sekunder.

Lysdioden på/av blinkar långsamt (0,5 sekunder på/0,5 sekunder av).

1. Inom två minuter trycker du ner knappen på den extra Powerline-kontakten i två sekunder.

Anslutningssekvensen startar.

När anslutningen är klar startar du om kontakterna och Powerline-lysdioderna på båda kontakterna tänds.

Innan du lägger till den nya Powerline-kontakten rekommenderas att nätverkslösenordet för kontakten byts ut genom att man trycker ner knappen "återställning/enkel anslutning" i 12 sekunder.

En Powerline-kontakt som redan har använts i ett annat nätverk har fortfarande kvar lösenordet för det nätverket vilket innebär att funktionerna för knappen "återställning/enkel anslutning" inte fungerar.

7 PC-hjälpprogram (Utility)

Powerline-kontakterna kan även konfigureras med hjälp av det PC-program som tillhandahålls.

Läs den engelska bruksanvisningen som finns på CD-ROM för information om detta.

8 Topcoms garanti

8.1 Garantiperiod

Garantiperioden på Topcoms produkter omfattar 24 månader. Garantin börjar gälla på inköpsdagen.

Förbrukningsartiklar eller defekter som har en försumbar effekt på utrustningens funktion eller värde omfattas inte av garantin.

Garantianspråket måste styrkas genom uppvisande av inköpskvitto i original eller kopia, där inköpsdatumet och enhet/modell anges.

8.2 Undantag från garantin

Skador eller defekter som har orsakats av felaktig behandling eller användning, och skador som har uppkommit till följd av användning av delar eller tillbehör som inte är original, omfattas inte av garantin.

Vidare omfattar inte garantin skador som orsakas av yttre faktorer, såsom blixtnedslag, vatten och brand och inte heller skador som uppkommer under transport.

Inga garantianspråk kan göras om serienumret på enheterna har ändrats, tagits bort eller gjorts oläsligt.

Alla garantikrav ogiltigförklaras om enheten har reparerats, ändrats eller modifierats av köparen.

9 Avyttring av apparaten (miljö)

Vid slutet av produktens livslängd ska du inte kasta den bland vanligt hushållsavfall utan ta den till ett insamlingsställe för återvinning av elektrisk och elektronisk utrustning. Symbolen på produkten, bruksanvisningen och/eller förpackningen anger detta.

Vissa av apparatens material kan återanvändas om du tar den till ett återvinningsställe. Genom att återanvända vissa delar

eller råmaterial från använda produkter, kan du göra en betydande insats för att skydda miljön. Var vänlig kontakta dina lokala myndigheter för mer information om insamlingsställen i ditt område.
