NÁVOD NA OBSLUHU Powerlan 6420 Mini TOPCOM

Rýchla inštalácia / Rychlá instalace

V1.0 - 05/11

CE

UK

Symbol CE označuje, tento výrobok vyhovuje základným požiadavkám a d'alším príslušným ustanoveniam R&TTE Smernice.

Prehlásenie o zhode nájdete na lokalite:

http://www.topcom.net/cedeclarations.asp

CZ

Prípojky PowerLan 6420 mini sa používajú na vytvorenie siet'ového spojenia medzi modemom, PC, prijímačom televízneho signálu, hracími konzolami a pod.

Nové prípojky PowerLan 6420 mini nie sú spojené. Pri spájaní postupujte podľa pokynov v kapitole 5.

Obmedzenia

V ideálnom prípade by maximálna dížka kábla medzi dvomi sietovými zariadeniami nemala byt' viac ako 200 metrov.

Kvalitu spojenia zhoršujú:

– elektrické káble nízkej kvality,
- poistky,
– bleskozvody/ochrana proti nárazovému prúdu,
– viacfázové napätie: niektoré domy majú trojfázové elektrické vedenie. Kvalita siet'ového spojenia sa výrazne zhorší, ak sú zariadenia pripojené k rôznym fázam. V niektorých prípadoch bude komunikácia úplne prerušená.

- Niektoré elektrické zariadenia, ako sú mikrovlnné rúry, vysávače a staré nabíjačky prenosných počítačov alebo mobilných telefónov, vytvárajú šum v elektrickej sieti, ked' sú používané.

Pre vašu vlastnú bezpečnost' si prečítajte a riad'te sa všetkými upozorneniami a pokynmi.

– Zariadenie neotvárajte. Otvorením alebo odmontovaním krytu zariadenia sa môžete vystaviť nebezpečnému vysokému napätiu alebo iným rizikám. Zariadenie môžu opravovať len riadne vyškolení pracovníci servisu. Viac informácií vám poskytne predajca.

– Zariadenie nepoužívajte počas búrky s bleskami. Hrozí riziko zasiahnutia elektrickým prúdom v dôsledku blýskania.

– Káble musia byt' zapojené do správnej zásuvky.

– Svieti: normálna prevádzka
– Bliká (0,5 sekundy svieti/0,5 sekundy nesvieti): režim spojenia
– Pomaly bliká (4 sekundy svieti/11 sekúnd nesvieti): pohotovostný režim (úsporný režim)

② LED indikátor elektrickej siete

Informuje o kvalite spojenia s inými siet'ovými prípojkami.

– Zelený: vynikajúca kvalita
– Oranžový: dobrá kvalita
– Červený: zlá kvalita Indikátor LED bliká počas prenosu dát.

③ Indikátor LED eternetového spojenia

– Svieti: úspešné spojenie s iným zariadením pomocou eternetového kábla Indikátor LED bliká počas prenosu dát.

Na pripojenie k externému zariadeniu pomocou eternetového kábla.

⑤ Tlačidlo úplného vynulovania:

- Stlačte a podržte tlačidlo vynulovania, napr. spinkou na papier, 3 sekundy na vynulovanie siet'ového spojenia. Po vynulovaní sa načita štandardné heslo „HomePlugAV“.

⑥ Tlačidlo vynulovania/rýchleho spojenia:

Siet'ová prípojka sa prepne do pohotovostného režimu (funkcia na úsporu energie), ak nie je 15 minút pripojená k zariadeniu pomocou eternetového kábla.

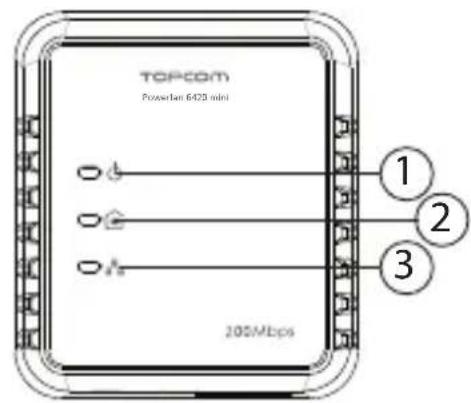

TOPCOM Powercom 6428 mini 1 2 3 200Mbps

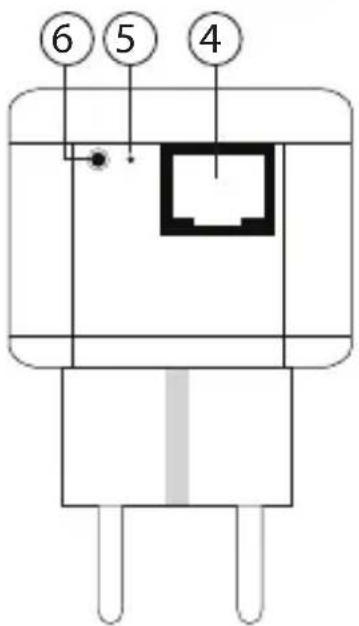

⑥ ⑤ ④

5 Spojenie prípojok PowerLan 6420 mini

Nové prípojky PowerLan 6420 mini nie sú spojené.

Pri ich spájaní postupujte podľa nižšie uvedených pokynov.

1. Zapojte všetky siet'ové prípojky do elektrických zásuviek.

Najjednoduchší spôsob je zapojiť ich vedľa seba na rovnakom mieste. Po úspešnom spojení, siet’ové prípojky môžete zapojiť do l’ubovoľnej elektrickej zásuvky.

1. Stlačte a podržte tlačidlo (vynulovanie/rýchle spojenie) na prvej sietovej prípojke dve sekundy.

LED indikátor napájania začne blikat' pomaly

(0,5 sekundy svieti/0,5 sekundy nesvieti).

1. Do dvoch minút stlačte tlačidlo na druhej prípojke. Spustí sa proces spájania.

Sietové prípojky si vymenia náhodné heslo.

Po vytvorení spojenia reštartujte obe prípojky; rozsvieti sa LED indikátor elektrickej siete na oboch prípojkách.

Stlačte a podržte tlačidlo vynulovania/rýchleho spojenia najmenej 12 sekúnd na obnovenie nastavení výrobcu na prípojke PowerLan 6420 mini.

6 Pridanie d'alšej prípojky PowerLan 6420 mini

V sieti môže byt' zapojených najviac osem sieťových prípojok. Ak už používate dve sieťové prípojky, môžete pridat' najviac šest'.

Na pridanie siet'ovej prípojky postupujte podľa nižšie uvedených pokynov.

1. Zapojte d'alšiu siet'ovú prípojku do elektrickej zásuvky.

2. Stlačte a podržte tlačidlo na jednej z používaných sietových prípojok dve sekundy.

Indikátor zapnutia/vypnutia začne blikat' pomaly (0,5 sekundy svieti/0,5 sekundy nesvieti).

1. Do dvoch minút stlačte a podržte tlačidlo na novej siet'ovej prípojke dve sekundy.

Spustí sa proces spájania.

Po vytvorení spojenia reštartujte prípojky; rozsvieti sa LED indikátor elektrickej siete na oboch prípojkách.

Odporúčame vám, aby ste pred pridávaním novej siet'ovej prípojky zmenili siet'ové heslo pre túto prípojku – stlačte a podržte tlačidlo „vynulovanie/rýchle pripojenie“ 12 sekúnd. Siet'ová prípojka, ktorá už bola zapojená v inej sieti, bude mať nastavené heslo tejto siete, čo znamená, že funkcia tlačidla „vynulovanie/rýchle spojenie“ nebude funkčná.

7 Pomocný program pre PC (utilita)

Na nastavenie siet'ových prípojok môžete použit' aj dodaný softvér pre PC. Na tieto účely si prečítajte anglický názov na disku CD-ROM.

8 Záruka spoločnosti Topcom

8.1 Záručná lehota

Na zariadenia Topcom je poskytovaná 24-mesačná záručná lehota.

Záručná lehota začína plynút' dňom zakúpenia nového zariadenia.

Záruka sa nevzt'ahuje na spotrebný materiál či chyby, ktoré majú zanedbateľný vplyv na prevádzku alebo hodnotu zariadenia.

Pri uplatnení záruky je potrebné predložit' originál alebo kópiu dokladu o kúpe, na ktorom je vyznačený dátum kúpy a model zariadenia.

Záruka sa nevzt'ahuje na poškodenia či chyby spôsobené nesprávnym zaobchádzaním alebo používaním a poškodenia, ktoré vzniknú v dôsledku použitia neoriginálnych dielov alebo príslušenstva.

Záruka sa nevzt'ahuje na poškodenie spôsobené vonkajšími faktormi, akými sú blesk, voda či oheň, ani na poškodenia vzniknuté pri preprave.

Záruku si nemožno uplatnit', ak bolo výrobné číslo na zariadení zmenené, odstránené alebo je nečitatelné.

Nárok na uplatnenie záruky nebude uznaný, ak bolo zariadenie opravované, zmenené alebo upravené kupujúcim.

9 Likvidácia zariadenia (životné prostredie)

Po skončení životnosti tohto výrobku prístroj nevyhod'te ho do bežného domáceho odpadu, ale ho odovzdajte do zberného strediska pre recyklovanie elektrických a elektronických zariadení. Upozorňuje vás na to symbol na zariadení, v užívateľskej príručke a/alebo na obale. Niektoré materiály tohto produktu môžu by' znovu použité, ak zariadenie prinesiete do zberného strediska. Opätovné použitie

niektorých častí alebo základných materiálov použitých produktov je významným príspevkom pre ochranu životného prostredia. Ak potrebujete viac informácií o zberných centrách vo vašom regióne, kontaktujte lokálne úrady.

1 Ú v o d

– Zelená: výborná kvalita.

– Oranžová: dobrá kvalita.

– Červená: špatná kvalita.
