NS6700 - Adaptador Powerline TOPCOM - Manual de utilização gratuito

Tipo de produto	Adaptador Powerline
Marca	Topcom
Modelo	NS6700
Velocidade de transmissão	500 Mbps
Conector Ethernet RJ45	1
Indicadores LED	Alimentação, Powerline (verde/laranja/vermelho), Ethernet
Segurança	Troca de senha aleatória
Modo de espera (economia de energia)	Sim (após 15 minutos sem conexão Ethernet)
Distância máxima	200 m em cablagem
Número máximo de dispositivos	8
Botão de reinicialização	Sim (2 s para conexão, 12 s para reinicialização)
Alimentação	100-240 V AC, 50/60 Hz
Consumo elétrico	< 3 W
Dimensões (C x L x A)	56 x 33 x 28 mm
Peso	45 g
Temperatura de operação	0 °C a 40 °C
Umidade relativa	10 % a 90 %
Certificações	CE, R&TTE
Compatibilidade	Modem, roteador, PC, console de jogos, TV

Perguntas frequentes - NS6700 TOPCOM

Como conectar dois adaptadores Powerline NS6700?

Conecte os dois adaptadores em tomadas elétricas próximas. Pressione o botão de reinicialização de um por 2 segundos (o LED de alimentação pisca), depois em até 2 minutos, pressione o botão do outro por 2 segundos. A conexão é estabelecida automaticamente. Você pode então movê-los para onde quiser.

O que fazer se o LED Powerline estiver vermelho?

Um LED vermelho indica má qualidade de conexão. Tente aproximar os adaptadores ou conectá-los na mesma fase elétrica. Evite filtros, protetores contra surtos e aparelhos parasitas como micro-ondas.

Posso adicionar um terceiro adaptador à rede existente?

Sim, você pode conectar até 8 adaptadores. Pressione por 2 segundos o botão de um dos adaptadores já conectados (seu LED pisca), depois em até 2 minutos, pressione por 2 segundos o botão do novo adaptador. Se ele já estava sendo usado em outra rede, reinicialize-o primeiro pressionando o botão por 12 segundos.

Como reinicializar um adaptador para as configurações de fábrica?

Mantenha o botão de reinicialização pressionado por pelo menos 12 segundos. O LED de alimentação piscará lentamente, então o adaptador reiniciará. Todas as senhas de rede serão apagadas.

O que significa o piscar do LED de alimentação?

Um piscar rápido (0,5 s ligado / 0,5 s desligado) indica que o adaptador está em modo de conexão. Um piscar lento (4 s ligado / 11 s desligado) indica o modo de espera (economia de energia). Se estiver fixo, o funcionamento é normal.

O adaptador funciona em uma rede elétrica trifásica?

Sim, mas se os adaptadores estiverem em fases diferentes, a qualidade da conexão pode diminuir significativamente, até impedir a comunicação. Conecte-os de preferência na mesma fase.

Posso usar o adaptador Powerline com outras marcas?

Sim, se eles respeitarem o padrão Powerline (HomePlug AV). No entanto, a conexão com adaptadores não Topcom pode ser menos estável ou limitada. Recomenda-se usar a mesma marca para desempenho ideal.

Como economizar energia com o adaptador?

O adaptador entra automaticamente em modo de espera após 15 minutos sem conexão Ethernet. Os LEDs se apagam e o consumo diminui. Ele acorda assim que um dispositivo é conectado ou dados são transmitidos.

Qual é a distância máxima entre dois adaptadores?

A distância máxima com fio é de 200 metros em condições ideais (fiação elétrica de boa qualidade). Além disso, a conexão pode se degradar ou se tornar impossível.

O que fazer se minha conexão estiver instável ou lenta?

Verifique se os adaptadores estão conectados diretamente a uma tomada de parede (sem réguas ou protetores contra surtos). Afaste-os de aparelhos que geram interferência (micro-ondas, aspiradores). Certifique-se de que estão na mesma fase. Reinicialize-os se necessário.

MANUAL DE UTILIZADOR NS6700 TOPCOM

Guia de instalação rápida

O símbolo CE indica que este produto está em conformidade com os requisitos essenciais e outras determinações importantes da R&TTE directiva.

A Declaração de Conformidade pode ser encontrada em:

www.tristar.eu

SK

As fichas Powerlan NS-6700 mini podem ser utilizadas para estabelecer uma ligação em rede entre o seu modem, PC, descodificador, consola de jogos, etc.

Por predefenição, as fichas Powerlan NS-6700 mini não se encontram ligadas. Para ligá-las, siga o procedimento descrito no Capítulo 5.

Limitações

Idealmente, o comprimento máximo do cabo entre dois dispositivos Powerline não deverá exceder os 200 metros.

A qualidade da ligação será reduzida se houver:

– cabos eléctricos de pouca qualidade.
- fusíveis.
– protecção contra picos de corrente.
– tensão multifásica: algumas casas usam electricidade trifásica.

A qualidade da ligação Powerline será dramaticamente reduzida se os dispositivos se encontrarem ligados a diferentes fases. Em alguns casos, não haverá nenhuma comunicação.

- Alguns equipamentos eléctricos, tais como microondas, aspiradores e antigos carregadores de telemóvel/computador portátil, criarão ruído de fundo na rede de alimentação eléctrica durante a operação.

2 Instruções de segurança

Para sua segurança, certifique-se de que lê e respeita todas as advertências e instruções.

• Não abra o dispositivo. Ao abrir ou remover a cobertura do dispositivo pode estar a expôr-se a níveis perigosos de alta voltagem ou outros riscos. A manutenção do dispositivo deverá apenas ser feita por pessoal qualificado. Contacte o revendedor para mais informações.
  – Não utilize o dispositivo durante uma tempestade. Pode haver risco de choques eléctricos devido aos relâmpagos.
  – Não exponha o dispositivo ao pó ou a líquidos corrosivos.
  – Não utilize este produto perto de água.
• Assegure-se de que os cabos se encontram ligados à porta correcta.
  – Não bloqueie as saídas de ar do dispositivo.

3 Aplicações comuns

4 Descrição

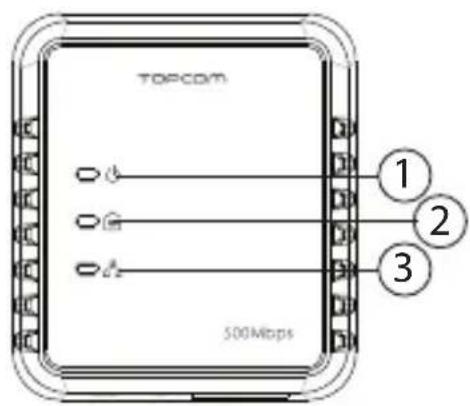

① LED de alimentação eléctrica

– Ligado: operação normal

- Intermitente (0,5 segundos ligado/0,5 segundos desligado): em modo de ligação.

- Intermitente lento (4 segundos ligado/11 segundos desligado): em modo de espera (modo de poupança de energia)

② LED Powerline

Apresenta a qualidade da ligação a outras fichas Powerline.

- Verde: qualidade excelente.

– Laranja: boa qualidade.

- Vermelho: fraca qualidade.

O LED pisca durante a transferência de dados.

③ LED Ethernet:

- Ligado: ligação bem sucedida a outro dispositivo através do cabo Ethernet. O LED pisca quando os dados estão a ser transferidos.

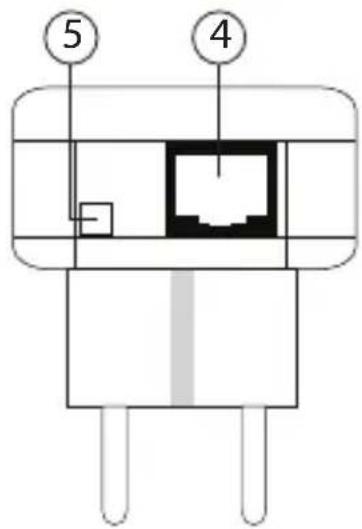

④ Ligação Ethernet (RJ45):

Para ligação a um dispositivo externo através do cabo Ethernet.

⑤ Botão ligação simples/reinício

- Prima durante dois segundos para iniciar a sequência de ligação.

- Prima durante 12 segundos para repor as configurações de origem. Esta acção altera completamente a palavra-passe da rede

5 Ligar as fichas Powerlan NS-6700 mini

A ficha Powerline fica em modo em espera (função de poupança de energia) quando não se encontra ligada a um dispositivo através de um cabo Ethernet durante 15 minutos.

Por predefinição, as fichas Powerlan NS-6700 não se encontram ligadas. Para ligá-las umas às outras, siga o procedimento descrito abaixo.

A forma mais simples consiste em ligá-las perto umas das outras no mesmo lugar. Depois de terem sido ligadas com êxito, pode colocá-las no local desejado.

1. Prima a tecla (ligação simples/reinício) na primeira ficha Powerline durante dois segundos. O LED de alimentação eléctrica irá piscar lentamente (0,5 segundos ligado/0,5 segundos desligado).

2. Durante os dois minutos seguintes, prima a tecla na segunda ficha. A sequência de ligação inicia-se.

Uma palavra-passe aleatória será trocada entre as Powerlines.

Depois de concluída a ligação, reinicie as duas fichas e os LED Powerline de ambas as fichas irão iluminar-se.

Prima a tecla de ligação simples/reinício durante, pelo menos, 12 segundos para restaurar as configurações de origem da Powerlan NS-6700 mini. Quando as configurações de origem forem restauradas, a ficha Powerlan NS-6700 mini precisará de ser ligada novamente!

6 Adicionar uma Powerlan NS-6700 mini

Pode criar uma rede Powerline com um máximo de oito Powerlines. Se já tiver duas Powerlines em funcionamento, pode adicionar um máximo de seis.

Para adicionar uma Powerline, siga o procedimento descrito abaixo.

1. Ligue as Powerlines extra à tomada.
2. Prima, durante dois segundos, a tecla numa das fichas Powerline que já se encontra em funcionamento.
   A luz de ligado/desligado irá piscar lentamente (0,5 segundos ligado/0,5 segundos desligado).
3. Durante os dois minutos seguintes, prima a tecla na ficha Powerline extra durante dois segundos.

A sequência de ligação inicia-se.

Depois de concluída a ligação, reinicie as fichas e os LED Powerline de ambas as fichas irão iluminar-se.

Antes de adicionar a nova Powerline, recomendamos que a palavra-passe da rede para esta ficha seja alterada premindo o botão "de ligação simples/reinício" durante 12 segundos.

Uma Powerline que já tenha sido utilizada em outra rede ainda terá a palavra-passe dessa rede, o que significa que o mecanismo do botão "de ligação simples/reinício" não irá funcionar.

7 Programa de ajuda para PC (Utilitário)

As fichas Powerline também podem ser configuradas usando o software para PC fornecido.

Para esta opção, leia o manual em Inglês para o CD-ROM fornecido.

8 Garantia Topcom

As unidades Topcom têm um período de garantia de 24 meses. O período de garantia entra em efeito a partir da data de compra da unidade.

Consumíveis e defeitos que causem um efeito negligenciável sobre o funcionamento ou o valor do equipamento não se encontram cobertos por esta garantia.

A prova de garantia terá de ser dada com a apresentação da respectiva confirmação de compra, ou uma cópia da mesma, na qual apareçam indicados a data de compra e o modelo da unidade.

8.2 Exclusões de garantia

Danos ou defeitos causados pelo tratamento ou operação incorrectos e danos resultantes da utilização de peças ou acessórios não originais não são abrangidos pela garantia.

A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo, nem quaisquer danos causados durante o transporte.

Não se poderá reclamar os direitos de garantia se o número de série que se encontra na unidade tiver sido alterado, retirado ou tornado ilegível.

Qualquer reclamação de garantia não será válida se a unidade tiver sido reparada, alterada ou modificada pelo comprador.

9 Eliminação do dispositivo (ambiente)

Quando o ciclo de vida do produto chega ao fim, não deve eliminar este produto juntamente com os resíduos domésticos. Deve levá-lo a um ponto de recolha de equipamentos eléctricos e electrónicos. O símbolo presente no produto, no manual do utilizador e na caixa dá esta indicação. Alguns dos materiais do produto podem ser reutilizados se os colocar num ponto de reciclagem. Ao

reutilizar algumas das partes ou das matérias-primas dos produtos utilizados, dá uma contribuição importante para a protecção do meio ambiente. Contacte as autoridades locais se necessitar de mais informações sobre os pontos de recolha existentes na sua área.
