GEBRUIKSAANWIJZING NS6700 TOPCOM

Dit product voldoet aan de basiseisen en andere relevante bepalingen van de R&TTE richtlijn. Dit wordt bevestigd door de CE-markering.

De conformiteitsverklaring kan gevonden worden op:

www.tristar.eu

FR

Met deze Powerline stekkers Powerlan NS-6700 mini kan je een netwerk verbinding maken tussen je modem, PC, Settopbox, Spelconsole, ...

De Powerlan NS-6700 mini stekkers zijn standaard niet verbonden. Volg de procedure beschreven in hoofdstuk 5 om ze te verbinden.

Beperkingen

Onder optimale omstandigheden bedraagt de maximale kabelafstand tussen twee Powerline apparaten 200 meter.

De kwaliteit van de verbinding wordt echter beïnvloed door:

– slechte kwaliteit van elektriciteitskabels
- zekeringen
- bliksem-/overspanningsbeveiligingen
- multifasespanning: sommige huizen worden voorzien van 3-fasespanning. De kwaliteit van de Powerline verbinding zal dramatisch afnemen wanneer de apparaten op verschillende fasen worden aangesloten. In sommige gevallen zal er helemaal geen communicatie mogelijk zijn!
- Sommige elektrische apparaten, zoals magnetrons, stofzuigers, oudere laders voor laptops/mobiele telefoons, kunnen tijdens het gebruik ruis op het elektriciteitsnet veroorzaken.

2 Veiligheidsinstructies

Voor uw eigen veiligheid dient u alle waarschuwingen en instructies te lezen en op te volgen.

• Open het apparaat niet. Door het openen of verwijderen van de behuizing kunt u worden blootgesteld aan gevaarlijke hoogspanningspunten en andere gevaren. Servicewerkzaamheden aan het apparaat mogen uitsluitend worden uitgevoerd door bevoegd onderhoudspersoneel. Neem contact op met uw leverancier voor meer informatie.
• Gebruik het apparaat niet tijdens een onweersbui. Er bestaat gevaar op elektrische schokken als gevolg van blikseminslag.
• Stel het apparaat niet bloot aan stof of agressieve vloeistoffen.
• Gebruik dit product niet in de buurt van waterbronnen.
  – Zorg dat u de kabels op de juiste poorten aansluit.
• Bedek de ventilatiegaten op het apparaat niet.

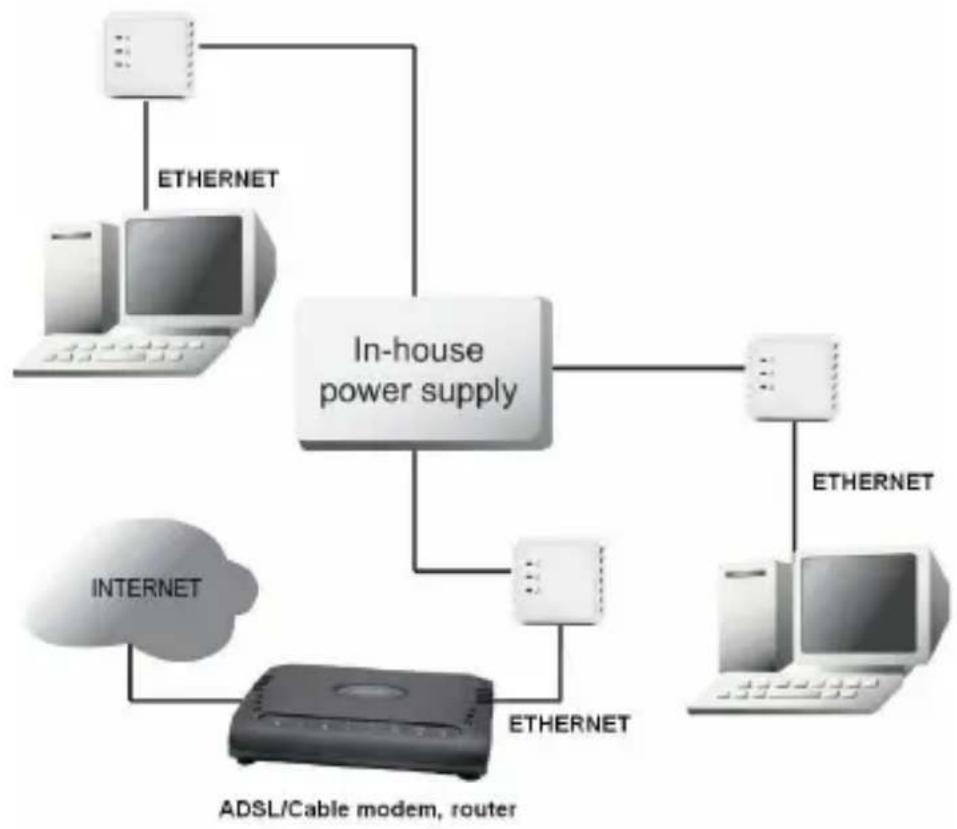

3 Veelgebruikte toepassingen

4 Omschrijving

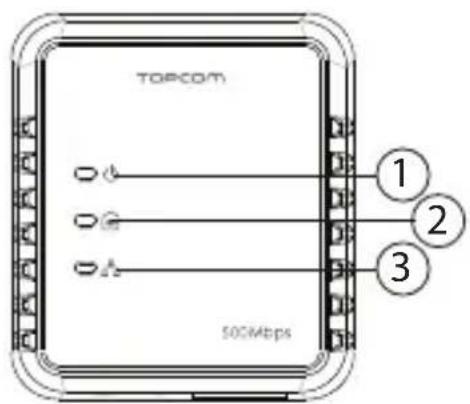

① Voedings-LED:

– Aan: normale werking
- Knipperen (0,5 seconde aan/0,5 seconde uit): in verbindingsmodus
- Traag knipperen (4 seconden aan/11 seconden uit): in stand-bymodus (energiespaarfunctie)

② Powerline-LED:

Geeft de kwaliteit weer van de verbinding met andere Powerline stekkers.

– Groen: uitstekende kwaliteit
– Oranje: goede kwaliteit
– Rood: slechte kwaliteit De LED knippert tijdens de gegevensoverdracht.

③ Ethernet-LED:

- Aan : succesvolle verbinding met een andere toestel via een Ethernet-kabel. De LED knippert tijdens de gegevensoverdracht.

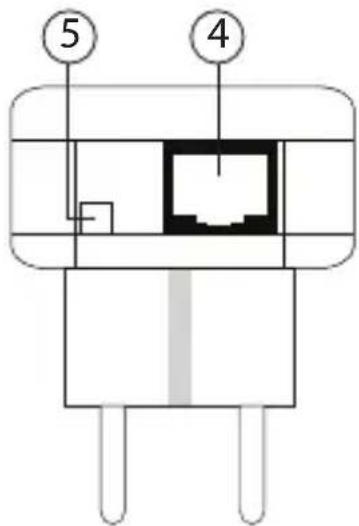

④ Ethernet-verbinding (RJ45):

Voor de verbinding met een extern toestel via een Ethernet-kabel.

⑤ Knop voor reset/eenvoudige verbinding

– Druk gedurende 2 seconden om de verbindingssequentie te starten.

- Druk gedurende 12 seconden om de fabrieksinstellingen te herstellen. Hierbij wordt het netwerk wachtwoord volledig gewist

TOPCOM 1 2 3 50Gbps

⑤ ④

5 De Powerlan NS-6700 mini-stekkers verbinden

De Powerline-stekker schakelt over op de stand-bymodus (energiespaarfunctie) wanneer hij gedurende 15 minuten niet via een Ethernet-kabel op een toestel is aangesloten.

De Powerlan NS-6700 mini-stekkers zijn standaard niet verbonden. Volg de onderstaande procedure om ze met mekaar te verbinden:

1. Steek alle Powerlines in het stopcontact.

De gemakkelijkste manier is om ze naast elkaar in dezelfde ruimte in te steken. Zodra ze met succes zijn verbonden, kunt u ze op de gewenste plaats installeren.

1. Druk gedurende twee seconden op de toets (reset/eenvoudige verbinding) van de eerste Powerline-stekker. De voedings-LED zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).

2. Druk binnen de twee minuten gedurende twee seconden op de toets van de tweede stekker. De verbindingssequentie start.

Er zal een willekeurig wachtwoord uitgewisseld worden tussen de Powerlines.

Wanneer de verbinding is voltooid, starten beide stekkers opnieuw op en gaan de Powerline- LED's op beide stekkers aan.

Druk gedurende minstens 12 seconden op de toets voor reset/eenvoudige verbinding om de fabrieksinstellingen van de Powerlan NS-6700 mini te herstellen. In de fabrieksinstellingen moet de Powerlan NS-6700 mini stekker opnieuw worden verbonden!

6 Een extra Powerlan NS-6700 mini toevoegen

Je kan een Powerline netwerk maken tot maximaal acht Powerlines. Indien je reeds twee Powerlines in werking hebt, kan je er nog maximum zes toevoegen.

Volg de onderstaande procedure om een Powerline toe te voegen:

1. Steek de extra Powerline in het stopcontact.
2. Druk gedurende twee seconden op de toets van één van de Powerline stekkers die reeds in werking is. Het aan/uit-lampje zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).
3. Druk binnen de twee minuten gedurende twee seconden op de toets van de extra Powerline stekker.

De verbindingssequentie start.

Wanneer de verbinding is voltooid, starten de stekkers opnieuw op en gaan de Powerline-LED's op beide stekkers aan.

Alvorens de nieuwe Powerline toe te voegen is het aan te raden om het netwerk wachtwoord van deze stekker te wissen door de knop "reset/eenvoudige verbinding" gedurende 12 seconden in te drukken.

Een Powerline die reeds werd gebruikt in een ander netwerk zal nog steeds een netwerk wachtwoord hebben waardoor het verbindingsmechanisme met de knop "reset/eenvoudige verbinding" niet zal werken.

De Powerline stekkers kunnen ook geconfigureerd worden via de meegeleverde PC software.

Gelieve hiervoor de Engelse handleiding op de meegeleverde CD-ROM te raadplegen.

8 Topcom-garantie

8.1 Garantieperiode

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode gaat in op de dag waarop het nieuwe toestel wordt gekocht. Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie.

De garantie moet worden bewezen door voorlegging van het originele aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype staat.

8.2 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires worden niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.

Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast werd door de koper.

9 Afvoeren van het toestel (milieu)

Op het einde van de levenscyclus van het product mag u dit product niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product kunnen worden

hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.
