Typ produktu	Adapter Powerline
Marka	Topcom
Model	NS6700
Prędkość transmisji	500 Mbps
Gniazdo Ethernet RJ45	1
Wskaźniki LED	Zasilanie, Powerline (zielony/pomarańczowy/czerwony), Ethernet
Bezpieczeństwo	Losowa wymiana hasła
Tryb uśpienia (oszczędzanie energii)	Tak (po 15 minutach braku połączenia Ethernet)
Maksymalna odległość	200 m na instalacji elektrycznej
Maksymalna liczba urządzeń	8
Przycisk resetowania	Tak (2 s dla połączenia, 12 s dla resetu)
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy	< 3 W
Wymiary (dł. x szer. x wys.)	56 x 33 x 28 mm
Waga	45 g
Temperatura pracy	0 °C do 40 °C
Wilgotność względna	10 % do 90 %
Certyfikaty	CE, R&TTE
Kompatybilność	Modem, router, PC, konsola do gier, TV

Często zadawane pytania - NS6700 TOPCOM

Jak połączyć dwa adaptery Powerline NS6700 ?

Podłącz oba adaptery do pobliskich gniazdek elektrycznych. Naciśnij przycisk resetowania jednego z nich przez 2 sekundy (dioda zasilania zacznie migać), a następnie w ciągu 2 minut naciśnij przycisk drugiego przez 2 sekundy. Połączenie nawiąże się automatycznie. Następnie możesz przenieść je w dowolne miejsce.

Co zrobić, gdy dioda Powerline jest czerwona ?

Czerwona dioda oznacza słabą jakość połączenia. Spróbuj zbliżyć adaptery do siebie lub podłączyć je do tej samej fazy elektrycznej. Unikaj filtrów, listw przeciwprzepięciowych i urządzeń zakłócających, takich jak mikrofalówki.

Czy mogę dodać trzeci adapter do istniejącej sieci ?

Tak, możesz podłączyć do 8 adapterów. Naciśnij przez 2 sekundy przycisk jednego z już podłączonych adapterów (jego dioda zacznie migać), a następnie w ciągu 2 minut naciśnij przez 2 sekundy przycisk nowego adaptera. Jeśli był on już używany w innej sieci, najpierw zresetuj go, przytrzymując przycisk przez 12 sekund.

Jak zresetować adapter do ustawień fabrycznych ?

Przytrzymaj przycisk resetowania przez co najmniej 12 sekund. Dioda zasilania zacznie migać wolno, a następnie adapter uruchomi się ponownie. Wszystkie hasła sieciowe zostaną usunięte.

Co oznacza miganie diody zasilania ?

Szybkie miganie (0,5 s włączona / 0,5 s wyłączona) oznacza, że adapter jest w trybie łączenia. Wolne miganie (4 s włączona / 11 s wyłączona) oznacza tryb uśpienia (oszczędzanie energii). Jeśli dioda świeci światłem ciągłym, działanie jest normalne.

Czy adapter działa w trójfazowej sieci elektrycznej ?

Tak, ale jeśli adaptery znajdują się na różnych fazach, jakość połączenia może znacznie spaść, a nawet uniemożliwić komunikację. Najlepiej podłączyć je do tej samej fazy.

Czy mogę używać adaptera Powerline z innymi markami ?

Tak, jeśli spełniają normę Powerline (HomePlug AV). Jednak połączenie z adapterami innych marek może być mniej stabilne lub ograniczone. Zaleca się używanie tej samej marki dla uzyskania optymalnej wydajności.

Jak oszczędzać energię za pomocą adaptera ?

Adapter automatycznie przechodzi w tryb uśpienia po 15 minutach braku połączenia Ethernet. Diody LED gasną, a pobór mocy spada. Budzi się natychmiast po podłączeniu urządzenia lub przesłaniu danych.

Jaka jest maksymalna odległość między dwoma adapterami ?

Maksymalna odległość w instalacji elektrycznej wynosi 200 metrów w optymalnych warunkach (dobra jakość okablowania). Powyżej tej wartości połączenie może się pogorszyć lub stać się niemożliwe.

Co zrobić, gdy moje połączenie jest niestabilne lub wolne ?

Sprawdź, czy adaptery są podłączone bezpośrednio do gniazdka ściennego (nie do listwy ani przeciwprzepięciowej). Odstaw je od urządzeń generujących zakłócenia (mikrofalówki, odkurzacze). Upewnij się, że są na tej samej fazie. W razie potrzeby zresetuj je.

INSTRUKCJA OBSŁUGI NS6700 TOPCOM

skrócona instrukcja obs³ugi

V1.0 - 01/13

CE

UK

Urz ¹ dzenie to jest zgodne ze znacz ¹ cymi wymogami i innymi odnočenymi ustaleniami dyrektywy R&TTE. Jest to potwierdzone oznaczeniem CE.

Deklaracja zgodnoceci jest dostępna w witrynie:

www.tristar.eu

PowerLan 6420 mini

1 Introduction

Za pomocą mini adapterów Powerlan NS-6700 można nawiązać połączenie sieciowe między modemem, komputerem, dekoderem telewizji cyfrowej, konsolą do gier itp.

Mini adaptery Powerlan NS-6700 są domyślnie niepołączone. W celu ich połączenia należy wykonać procedurę opisaną w rozdziale 5.

Ograniczenia

Maksymalna długość kabla między dwoma urządzeniami Powerline powinna wynosić nie więcej niż 200 metrów.

Czynniki obniżające jakość połączenia:

– Słabej jakości kable elektryczne,
- Bezpieczniki,
– Ochronniki przepięciowe/ograniczniki przepięć,
– Napięcie wielofazowe: w niektórych domach dostępny jest prąd trójfazowy. W przypadku podłączenia urządzeń do różnych faz jakość połączenia Powerline będzie znacznie niższa. W niektórych wypadkach komunikacja nie będzie możliwa.
- Niektóre urządzenia elektroniczne, takie jak kuchenki mikrofalowe, odkurzacze oraz starsze modele ładowarek do laptopów/telefonów komórkowych, generują podczas działania szum tła w sieci zasilającej.

2 Instrukcje dotyczące bezpieczeństwa

Ze względu na własne bezpieczeństwo należy przeczytać wszystkie poniższe ostrzeżenia i instrukcje, a także należy się do nich stosować.

– Urządzenia nie należy otwierać. Otwarcie lub zdjęcie pokrywy urządzenia może narazić użytkownika na kontakt z elementami pod wysokim napięciem lub innymi zagrożeniami. Urządzenie to może być serwisowane wyłącznie przez wykwalifikowanych pracowników serwisu. W celu uzyskania dalszych informacji należy skontaktować się ze sprzedawcą.
– Z urządzenia nie należy korzystać podczas burzy. Istnieje ryzyko porażenia prądem w wyniku wyładowań atmosferycznych.
– Urządzenia nie należy wystawiać na działanie kurzu ani płynów powodujących korozję.
- Z u r z adzienkorzystałew pobliżu źródeł wody.
– Kable należy podłączyć do odpowiednich gniazd.
– Nie wolno zasłaniać otworów wentylacyjnych urządzenia.

3 Typowe zastosowania

4 Op is

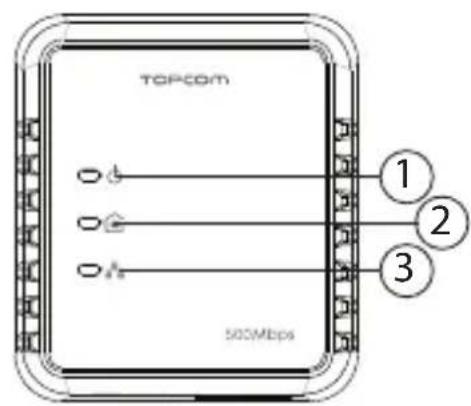

① Dioda LED zasilania

– Świeci: normalne działanie

– Miga (0,5 sekundy świeci/0,5 sekundy nie świeci): tryb łączenia.

– Wolno miga (4 sekundy świeci/11 sekund nie świeci): tryb gotowości (tryb oszczędzania energii)

② Dioda LED Powerline

Wskazuje jakość połączenia z innymi adapterami Powerline.

– Zielona: doskonała jakość.

- Pom a r a ńcza: dobra jakość.

– Czerwona: słaba jakość.

Dioda LED miga podczas transferu danych.

③ Dioda LED sieci Ethernet:

– Świeci: pomyślne połączenie z innym urządzeniem przez kabel Ethernet. Dioda LED miga podczas transferu danych.

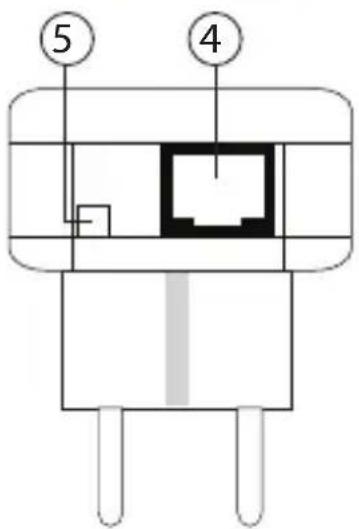

④ Złącze Ethernet (RJ45):

Umożliwia podłączenie urządzenia zewnętrznego przy użyciu kabla Ethernet.

⑤ Przycisk resetowania/prostego

łączenia

– Naciśnij na dwie sekundy, aby rozpocząć procedurę łączenia.
– Naciśnij na 12 sekund, aby przywrócić ustawienia fabryczne. Hasło sieciowe zostanie usunięte.

5 Łaczenie mini adapterów Powerlan NS-6700

Adapter Powerline przełączy się do trybu gotowości (trybu oszczędzania energii), jeśli przez 15 minut nie zostanie połączony z żadnym urządzeniem przy użyciu kabla Ethernet.

Mini adaptery Powerlan NS-6700 są domyślnie niepołączone. W celu połączenia ich ze sobą należy wykonać opisaną poniżej procedurę.

1. Podłącz wszystkie adaptery Powerline do gniazd elektrycznych.

Najłatwiej jest podłączyć je obok siebie w jednym pomieszczeniu. Po ich pomyślnym połączeniu można umieścić je w żądanej lokalizacji.

1. Naciśnij przycisk (resetowania/prostego łączenia) na pierwszym adapterze Powerline i przytrzymaj go przez dwie sekundy. Dioda LED zasilania zacznie wolno migać (0,5 sekundy świeci/0,5 sekundy nie świeci).

2. Naciśnij w ciągu dwóch minut przycisk na drugim adapterze. Rozpocznie się procedura łączenia.

Między adapterami Powerline wymienione zostanie losowe hasło.

Po nawiązaniu połączenia włącz ponownie oba adaptery; zaświecą się diody LED na obu adapterach Powerline.

Naciśnij przycisk resetowania/prostego łączenia i przytrzymaj go przez co najmniej 12 sekund, aby przywrócić ustawienia fabryczne mini adaptera Powerlan NS-6700. Po przywróceniu ustawień fabrycznych konieczne będzie ponowne połączenie mini adaptera Powerlan NS-6700!

6 Dodawanie kolejnego mini adaptera Powerlan NS-6700

Sieć Powerline może zostać utworzona z maksymalnie ośmiu adapterów Powerline. Jeśli dwa adaptery Powerline już działają, można dodać do nich maksymalnie sześć innych.

W celu dodania adaptera Powerline należy wykonać opisaną poniżej procedurę.

1. Podłącz dodatkowy adapter Powerline do gniazda elektrycznego.
2. Naciśnij i przytrzymaj przez dwie sekundy przycisk na jednym z adapterów Powerline, które już działają.
   Dioda włączania/wyłączania zacznie wolno migać (0,5 sekundy świeci/0,5 sekundy nie świeci).
3. Naciśnij w ciągu dwóch minut przycisk na dodatkowym adapterze Powerline i przytrzymaj go przez dwie sekundy.

Rozpocznie się procedura łączenia.

Po nawiązaniu połączenia włącz ponownie adaptery; zaświecą się diody LED na adapterach Powerline.

Przed dodaniem nowego adaptera Powerline zalecane jest zmienienie jego hasła sieciowego poprzez naciśnięcie przycisku „resetowania/prostego łączenia” i przytrzymanie go przez 12 sekund.

Adapter Powerline, który był używany w innej sieci, będzie miał nadal zapisane jej hasło, co uniemożliwi wykonanie procedury przycisku „resetowania/prostego łączenia”.

7 Program komputerowy (narzędzie)

Adaptery Powerline można także konfigurować za pomocą dołączonego oprogramowania. W tym celu należy przeczytać instrukcję obsługi dostępną w języku angielskim na dysku CD-ROM.

8 Gwarancja firmy Topcom

8.1 Okres gwarancji

Urządzenia firmy Topcom objęte są 24-miesięcznym okresem gwarancji.

Okres gwarancji rozpoczyna się od dnia zakupu nowego urządzenia.

Materiały eksploatacyjne ani usterki nie mające wpływu na działanie lub wartość urządzenia nie są objęte gwarancją.

Gwarancję należy potwierdzić poprzez okazanie oryginału lub kopii dowodu zakupu z wyszczególnioną datą zakupu i modelem urządzenia.

8.2 Wyłączenie gwarancji

Uszkodzenia ani usterki spowodowane niewłaściwym obchodzeniem się z urządzeniem lub jego nieodpowiednią obsługą, a także uszkodzenia wynikające z używania nieoryginalnych części lub akcesoriów nie są objęte gwarancją.

Gwarancja nie obejmuje uszkodzeń spowodowanych czynnikami zewnętrznymi, takimi jak wyładowania atmosferyczne, woda lub ogień, a także uszkodzeń powstałych podczas transportu. Roszczenia z tytułu gwarancji nie zostaną zrealizowane, jeśli numer seryjny urządzenia zostanie zmieniony, usunięty lub uszkodzony w stopniu uniemożliwiającym jego odczytanie.

Wszelkie roszczenia z tytułu gwarancji zostaną oddalone, jeśli osoba, która urządzenie kupiła, dokona jego naprawy, zmiany lub modyfikacji.

9 Usuwanie zużytego urządzenia (środowisko)

Po zakończeniu okresu żywotności tego urządzenia, nie należy wyrzucać go wraz ze zwykłymi odpadami domowymi; należy przekazać go do punktu zbiórki, aby umożliwiać recykling zużytych urządzeń elektrycznych i elektronicznych.

Wskazuje na to symbol znajdujący się na urządzeniu, w instrukcji obsługi i/lub na opakowaniu.

Niektóre tworzywa, z których urządzenie zostało wykonane,

mogą dzięki oddaniu go do punktu recyklingu zostać użyte ponownie.

Ponowne wykorzystywanie niektórych części lub surowców z zużytych urządzeń stanowi znaczący wkład w ochronę środowiska. W celu uzyskania informacji na temat punktów zbiórki w danym obszarze należy skontaktować się z przedstawicielem władz lokalnych.
