MANUALE UTENTE NS6700 TOPCOM

Guida di installazione rapida/

Questo prodotto è conforme ai requisiti essenziali e alle altre disposizioni della direttiva R&TTE. Ciò è confermato dal marchio CE.

La Dichiarazione di conformità può essere consultata all'indirizzo:

www.tristar.eu

PL

Le spine Powerlan NS-6700 mini possono essere utilizzate per creare una rete di collegamenti tra modem, PC, set-top box, console di giochi ecc.

Come predefinite, le spine Powerlan NS-6700 mini non sono collegate. Per collegarle, seguire la procedura riportata al Cap. 5.

Limiti

Idealmente, la lunghezza max. del cavo tra due dispositivo Powerline non deve essere superiore a 200 m.

La qualità del collegamento sarà influenzata da:

– cablaggio elettrico di scarsa qualità.
- fusibili.
– protezioni fulmini/sovratensione.
- tensione multifase: alcune case hanno elettricità trifase. La qualità del collegamento Powerline sarà drasticamente alterata se i dispositivi sono collegati a fasi diverse. In alcuni casi, può non esserci comunicazione.
- Alcuni dispositivo elettrici, quali forni a microonde, aspirapolveri e caricabatterie per laptop/cellulari vecchi genereranno un rumore di fondo su molte reti elettriche durante il funzionamento.

2 Istruzioni per la sicurezza

Per la vostra sicurezza, assicurarsi di leggere attentamente e osservare tutte gli avvisi di pericolo e le istruzioni.

• Non aprire il dispositivo. L'apertura o la rimozione del coperchio del dispositivo può esporre a picci di alta tensione pericolosi o altri rischi. La manutenzione sul dispositivo può essere effettuata solo da staff di assistenza qualificato. Contattare il distributore per ulteriori informazioni.
• Non utilizzare l'apparecchio durante un temporale. Ci potrebbe essere il rischio di scosse elettriche dovuto ai fulmini.
• Non esporre il dispositivo a polvere o liquidi corrosivi.
• Non utilizzare questo prodotto accanto a fonti d'acqua.
• Accertarsi che i cavi siano collegati alla porta giusta.
• Non ostruire le griglie di ventilazione del dispositivo.

3 Applicazioni tipiche


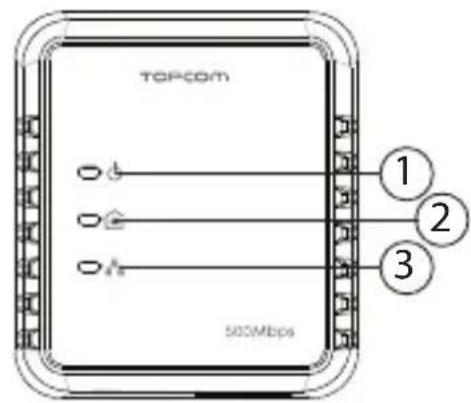

4 Descrizione

① LED alimentazione

• On: funzionamento normale
  – Lampeggio (0,5 sec. acceso/0,5 sec. spento): in modalità connessione.
• Lampeggio lento (4 sec. acceso/11 sec. spento): in modalità standby (modalità risparmio energetico)

② LED Powerline

Mostra la qualità del collegamento con altre spine Powerline.

• Verde: qualità eccellente.
  – Arancione: qualità buona.
• Rosso: qualità scarsa. II LED lampeggia durante il trasferimento di dati.

③ LED Ethernet:

- Acceso: connessione effettuata con successo con un altro dispositivo attraverso un cavo Ethernet. Il LED lampeggia quando i dati sono trasferiti.

④ Connessione Ethernet (RJ45):

Per la connessione a un dispositivo esterno attraverso un cavo Ethernet.

TOPCOM 500Mbps ① ② ③

⑤ ④

⑤ Pulsante Reset/Collegamento semplice

• Premere pe due secondi per iniziare la sequenza di collegamento.
• Premere per 12 secondi per ripristinare le impostazioni di fabbrica. La password di rete sarà cancellata.

5 Collegamento spine Powerlan NS-6700 mini

La spina Powerline passa alla modalità standby (funzione risparmio energetico) quando non è collegata attraverso un cavo Ethernet per 15 min.

Come predefinite, le spine Powerlan NS-6700 mini non sono collegate. Per collegarle, attenersi alla procedura seguente.

1. Collegare tutte le spine Powerline alla presa di corrente.

Il modo più semplice è quello di collegarle l'una accanto all'altra in uno stesso posto. Una volta che sono state collegate correttamente, si possono porre nel posto desiderato.

1. Premere il pulsante (reset/collegame semplice) sulla prima spina Powerline per due secondi. Il LED di alimentazione lampeggia lentamente (0,5 sec. acceso/0,5 sec. spento).

2. Entro due minuti, premere il tasto sulla seconda spina. La sequenza di collegamento inizia.

Un password casuale sarà scambiata tra le spine Powerline.

Una volta completata la connessione, riavviare entrambe le spine e i LED Powerline su entrambe si illuminano.

Premere il pulsante reset/collegamento semplice per almeno 12 sec. per ripristinare Powerlan NS-6700 mini alle impostazioni di fabbrica. Quando le impostazioni di fabbrica sono ripristinate, la spina Powerlan NS-6700 mini deve essere riconnessa!

6 Aggiunta di un Powerlan NS-6700 mini aggiuntivo

Una rete Powerline può essere create con fino a un massimo di otto Powerline. Se si hanno già due Powerline in uso, è possibile aggiungerne un massimo di sei.

Per aggiungere un Powerline, procedere come segue.

1. Collegare il Powerline extra alla presa di corrente.

2. Premere per due secondi il pulsante su una delle spine Powerline già in uso.
   La spia on/off lampeggia lentamente (0,5 sec. acceso/0,5 sec. spento).

3. Entro due minuti, premere il tasto sulla spina Powerline extra per due secondi.

La sequenza di collegamento inizia.

Una volta completata la connessione, riavviare le spine e i LED Powerline su entrambe si illuminano.

Prima di aggiungere un nuovo Powerline, si raccomanda di modificare la password di rete di questa spina premendo il pulsante "reset/collegamento semplice" per 12 sec.

Un Powerline che è già stato usato in un'altra rete avrà ancora la password di tale rete, ciò significa che il meccanismo del pulsante "reset/collegamento semplice" non funziona.

7 Programma aiuto PC (Utility)

Le spine Powerline possono anche essere configurate utilizzando il software per PC fornito. A tale fine, leggere il manuale in inglese sul CD-ROM.

8 Garanzia Topcom

8.1 Periodo di garanzia

Le unità Topcom hanno una garanzia di 24 mesi. Il periodo di garanzia inizia il giorno dell'acquisto della nuova unità.

Materiali di comsumo o difetti causati da trascuratezza in merito al funzionamento o al valore del dispositivo non sono coperti.

La garazia deve essere attestata dalla presentazione dello scontrino di acquisto in originale o in copia, sul quale devono essere indicati data di acquisto e modello dell'unità.

8.2 Esclusioni dalla garanzia

Danni o difetti causati da trattamento o funzionamento non corretto e danni derivannti dall'utilizzo di parti o accessori non originali non sono coperti dalla garanzia.

La garanzia non copre danni causati da fattori esterni, come fulmini, acqua e fuoco, né causati durante il trasporto. Nessuna richiesta di garanzia può essere effettuata se il numero di serie sull'unità è stato modificato, rimosso o reso illegibile.

Qualsiasi richiesta di garazia sarà nulla se l'unità è stata riparata, alterata o modificata dall'acquirente.

Al termine del ciclo di vita del prodotto, non si deve gettare questo prodotto tra i normali rifiuti domestici ma portarlo a un punto di raccolta per il recicllaggio dei dispositivi elettrici ed elettronici. Il simbolo riportato sul prodotto, manuale utente e/o scatola indica ciò.

Alcuni materiali del prodotto possono essere riutilizzati se portati a un punto di reciclaggio. Con il riutilizzo di alcune parti

o materie prime derivanti da prodotti usati, si rende un importante contributo alla protezione dell'ambiente. Per informazioni sui punti di raccolta della propria area, contattare le autorità locali.
