NS6700 - Adaptateur Powerline TOPCOM - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Répéteur Wi-Fi
Normes Wi-Fi	802.11 b/g/n
Fréquences	2,4 GHz
Ports Ethernet	1 port RJ45
Alimentation	Prise secteur intégrée
Installation	Rapide et simple
Indicateurs LED	Oui, pour état et connexion
Dimensions	Compact, adapté aux prises murales
Compatibilité	Compatible avec la plupart des routeurs
Sécurité	WPA/WPA2
Fonctionnalités supplémentaires	Extension de portée Wi-Fi
Poids	Léger
Garantie	Non précisé
Utilisation recommandée	Usage domestique et bureau
Installation multilingue	Guide en plusieurs langues

FOIRE AUX QUESTIONS - NS6700 TOPCOM

Que faire si je ne parviens pas à établir une connexion avec l'adaptateur Powerline TOPCOM NS6700 ?

Assurez-vous que les deux adaptateurs sont branchés sur des prises électriques fonctionnelles et qu'ils sont sur le même réseau électrique. Essayez de les réinitialiser en appuyant sur le bouton de réinitialisation.

Comment réinitialiser l'adaptateur Powerline TOPCOM NS6700 ?

Pour réinitialiser l'adaptateur, localisez le bouton de réinitialisation situé sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants LED clignotent.

Les voyants LED de l'adaptateur Powerline NS6700 ne s'allument pas, que faire ?

Vérifiez que l'adaptateur est correctement branché à une prise électrique et que la prise fonctionne. Essayez de changer de prise ou de tester un autre adaptateur pour déterminer si le problème vient de l'appareil.

Comment puis-je améliorer la vitesse de connexion de mon adaptateur Powerline ?

Assurez-vous que les adaptateurs sont branchés directement dans les prises murales, sans utiliser de multiprises. Évitez les interférences électromagnétiques en éloignant les adaptateurs d'autres appareils électroniques.

Puis-je utiliser le TOPCOM NS6700 avec d'autres marques d'adaptateurs Powerline ?

Oui, le TOPCOM NS6700 est compatible avec d'autres adaptateurs Powerline conformes au standard HomePlug. Cependant, la vitesse et la performance peuvent varier.

Comment sécuriser mon réseau Powerline avec le TOPCOM NS6700 ?

Pour sécuriser votre réseau, utilisez le bouton de sécurité sur l'adaptateur pour établir un mot de passe qui empêchera d'autres utilisateurs non autorisés de se connecter.

Que faire si la connexion devient intermittente ?

Vérifiez la qualité de votre installation électrique, car des interférences peuvent provoquer des coupures. Évitez de brancher d'autres appareils à forte consommation sur la même ligne électrique.

Puis-je utiliser le TOPCOM NS6700 pour étendre mon réseau Wi-Fi ?

Non, le TOPCOM NS6700 est un adaptateur Powerline qui transmet la connexion Internet par le réseau électrique. Pour étendre votre réseau Wi-Fi, vous devrez utiliser un répéteur ou un point d'accès.

Comment savoir si mon adaptateur Powerline fonctionne correctement ?

Vérifiez les voyants LED de l'adaptateur. Un voyant vert indique une connexion bonne, un voyant orange indique une connexion faible, et un voyant rouge indique qu'il y a un problème.

MODE D'EMPLOI NS6700 TOPCOM

Guide d'installation rapide

Ce produit est conforme aux conditions essentielles et aux autres dispositions pertinentes de la directive R&TTE. C'est confirmée par le label CE.

La déclaration de conformité peut être consultée sur :

www.tristar.eu

DE

Avec ces prises Powerline PowerLan

mini, vous pouvez établir une connexion réseau entre votre modem, votre PC, votre Settopbox, votre console de jeu...

Les prises Powerlan NS-6700 mini ne sont pas connectées par défaut. Suivez la procédure décrite dans le chapitre 5 pour les connecter.

Limitations

Dans des conditions optimales, la distance câblée maximale entre deux appareils Powerline est de 200 mètres.

La qualité de la connexion est influencée par :

• la mauvaise qualité des câbles électriques
• les fusibles
  – les protections contre la foudre / les surtensions
• Tension multiphases : certaines maisons sont équipées d'une tension triphasée. La qualité de la connexion Powerline diminuera fortement si les appareils sont connectés sur des phases différentes. Dans certains cas, aucune communication ne sera possible.
• Certains appareils électriques, comme les fours à micro-ondes, les aspirateurs, les anciens chargeurs pour ordinateurs portables / gsm, peuvent causer des parasites sur le réseau électrique pendant l'utilisation.

2 Instructions de sécurité

Pour votre sécurité, prenez connaissance de tous les avertissements et respectez-les.

- N'ouvrez pas l'appareil. En ouvrant l'appareil ou en enlevant le boîtier, vous pouvez être exposé à des pics de tension et d'autres dangers. L'appareil ne peut être entretenu et réparé que par du personnel d'entretien compétent. Contactez votre fournisseur pour en savoir plus.

- N'utilisez pas cet appareil pendant un orage. Il existe un risque de chocs électriques causés par la foudre.

– N'exposez pas l'appareil à de la poussière ou à des liquides agressifs.

- N'utilisez pas ce produit à proximité de sources d'eau.

- Veillez à connecter les câbles sur les bons ports.

- Ne recouvrez pas les trous de ventilation de l'appareil.

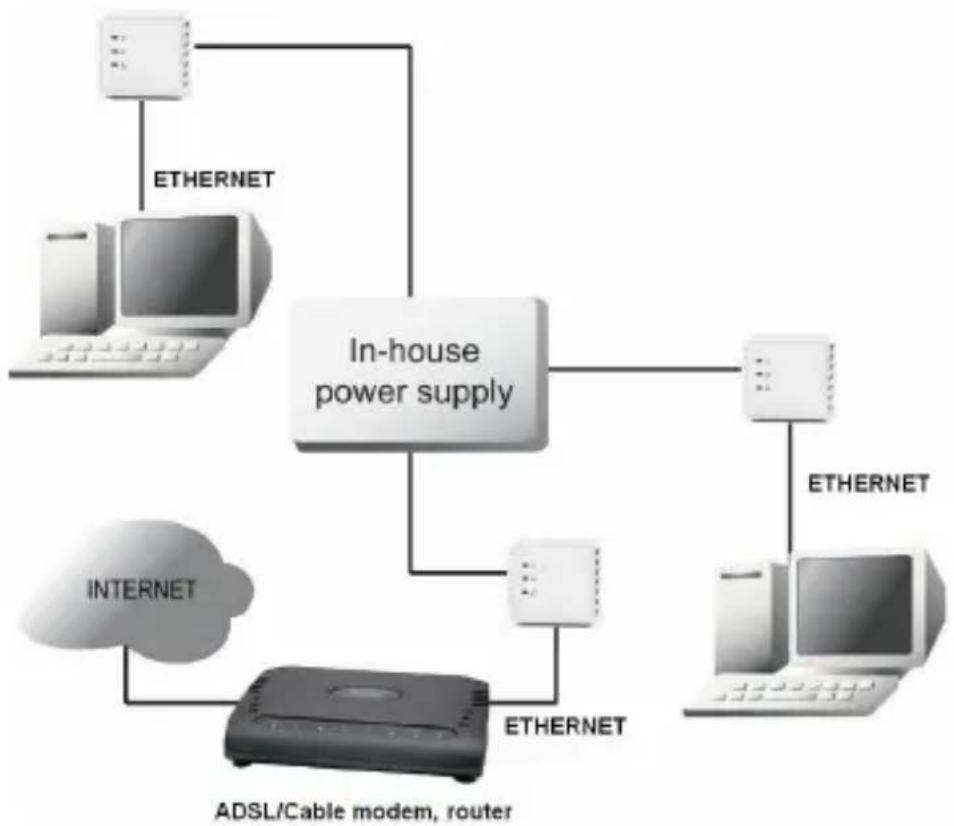

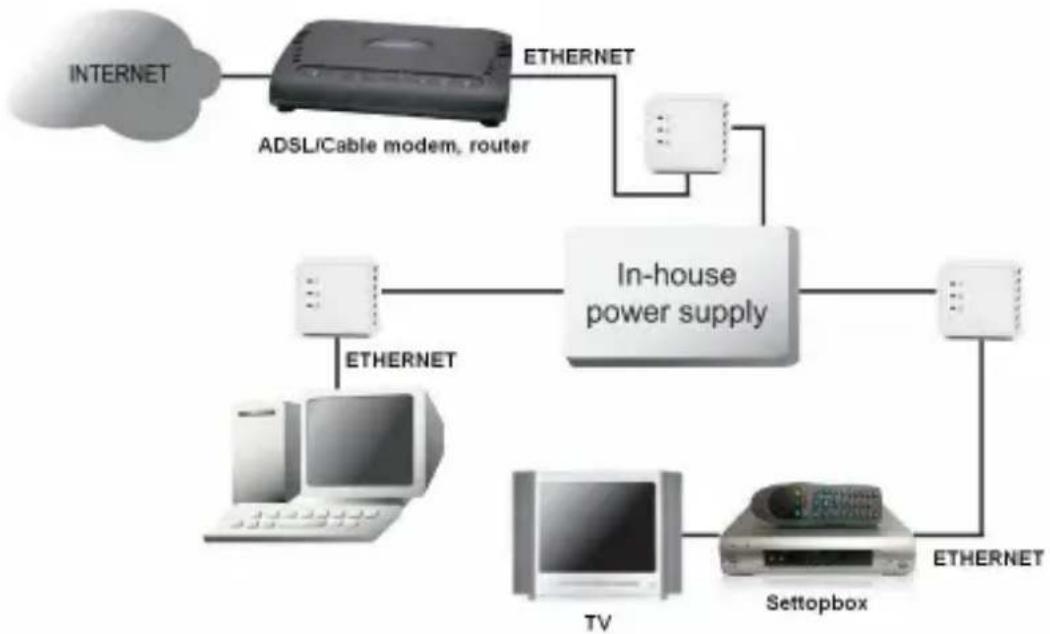

3 Applications courantes

4 Description

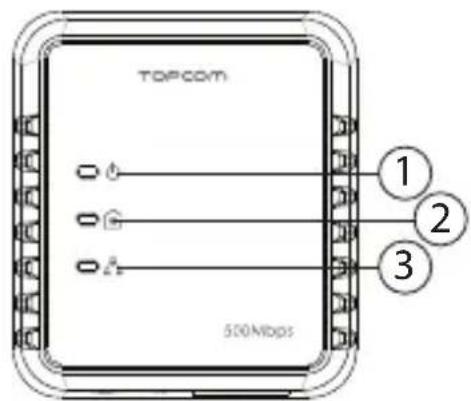

① LED d'alimentation :

- Allumée : fonctionnement normal

- Clignotement (0,5 seconde allumée / 0,5 seconde éteinte) : en mode connexion.

- Clignotement lent (4 secondes allumée / 11 secondes éteinte) : en mode veille (économie d'énergie).

② LED Powerline :

Indique la qualité de la connexion avec les autres prises Powerline.

- Vert : très bonne qualité.

- Orange : bonne qualité.

- Rouge : mauvaise qualité. La LED clignote pendant le transfert de données.

③ LED Ethernet :

- Allumée : connexion établie avec un autre appareil via le câble Ethernet. La LED clignote pendant le transfert de données.

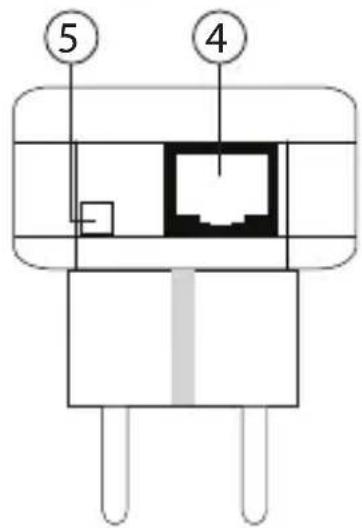

④ Connexion Ethernet (RJ45) :

Pour établir une connexion avec un appareil externe via le câble Ethernet.

⑤ Bouton de réinitialisation / connexion simple

- Appuyez pendant 2 secondes sur ce bouton pour lancer la séquence de connexion.

- Appuyez dessus pendant 12 secondes pour rétablir les paramètres d'usine. Le mot de passe du réseau est alors effacé.

TOPCOM 500Nbps ① ② ③

⑤ ④

La prise Powerline passe en mode veille (économie d'énergie) lorsqu'elle n'est pas connectée pendant 15 minutes à un appareil par câble Ethernet.

Les prises Powerlan NS-6700 mini ne sont pas connectées par défaut. Suivez la procédure ci-dessous pour les connecter entre eux :

1. Branchez tous les Powerline dans une prise.

Le plus facile, c'est de les brancher les unes près des autres dans une même pièce. Dès que la connexion est établie, vous pouvez les installer où vous le voulez.

1. Appuyez pendant deux secondes sur la touche (réinitialisation/connexion simple) de la première Powerline. La LED d'alimentation va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).

2. Dans les deux minutes qui suivent, appuyez pendant deux secondes sur la touche de la deuxième prise. La séquence de connexion démarre.

Un mot de passe aléatoire sera échangé entre les Powerlines.

Lorsque la connexion est établie, les deux prises s'allument à nouveau et les diodes Powerline s'allument sur les deux prises.

Appuyez pendant au moins 12 secondes sur la touche de réinitialisation/connexion simple pour rétablir les paramètres d'usine de la Powerlan NS-6700 mini. Lorsque les paramètres d'usine sont en vigueur, la prise Powerlan NS-6700 mini doit à nouveau être connectée.

6 Ajouter une prise Powerlan NS-6700 mini supplémentaire

Vous pouvez créer un réseau de huit prises Powerline au maximum. S'il y a déjà deux Powerlines en fonctionnement, vous pouvez donc en ajouter 6 au maximum.

Suivez la procédure ci-dessous pour ajouter une prise Powerline :

1. Branchez la Powerline supplémentaire dans la prise.
2. Pendant deux secondes, appuyez sur la touche de l'une des prises Powerline déjà en fonctionnement.
   La LED on/off va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).
3. Dans les deux minutes qui suivent, appuyez pendant deux secondes sur la touche de la prise supplémentaire.

La séquence de connexion démarre.

Lorsque la connexion est établie, les prises s'allument à nouveau et les LED Powerline s'allument sur les deux prises.

Avant d'ajouter une nouvelle prise Powerline, il est conseillé d'effacer le mot de passe réseau de cette prise en appuyant sur le bouton "réinitialisation/connexion simple" pendant 12 secondes.

Une prise Powerline déjà utilisée dans un autre réseau aura gardé un mot de passe réseau en mémoire, et le mécanisme de connexion à l'aide du bouton "réinitialisation/connexion simple" ne fonctionnera donc pas.

7 Programme d'aide PC (utilitaire)

Les prises Powerline peuvent également être configurées à l'aide du logiciel fourni.

Veuillez pour ce faire consulter le manuel Englais sur le CD-ROM fourni.

8 Garantie Topcom

8.1 Période de garantie

Les appareils Topcom bénéficient d'une période de garantie de 24 mois. La période de garantie prend effet le jour de l'achat du nouvel appareil.

Les accessoires et les défauts qui ont un effet nuisible sur le fonctionnement ou la valeur de l'appareil ne sont pas couverts.

La garantie s'applique uniquement sur présentation du reçu d'achat original ou une copie de celui-ci sur lequel figurent la date de l'achat et le modèle de l'appareil.

8.2 Exclusions de garantie

Les dommages et les pannes causés par un mauvais traitement ou une utilisation incorrecte et les dommages qui résultent de l'utilisation de pièces et d'accessoires non originaux ne sont pas couverts par la garantie.

La garantie ne couvre pas les dommages causés par des éléments extérieurs tels que la foudre, l'eau et le feu, ni les dommages provoqués par le transport. Aucune garantie ne pourra être invoquée si le numéro de série indiqué sur les appareils a été modifié, supprimé ou rendu illisible.

Aucune garantie ne peut non plus être invoquée si l'appareil a été réparé ou modifié par l'acheteur.

9 Recyclage de l'appareil (environnement)

Au terme du cycle de vie de ce produit, vous ne devez pas jeter le produit dans les déchets ménagers ordinaires mais le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. Le symbole sur ce produit, guide d'utilisation et / ou l'emballage indique ceci.

Certains matériaux du produit peuvent être réutilisés si vous les déposez dans un point de recyclage. En réutilisant certaines pièces ou matières premières des produits usagés, vous apportez une contribution importante à la protection de l'environnement.

Veuillez contacter vos autorités locales pour toute information supplémentaire sur les points de collecte dans votre région.
