Tipo de producto	Adaptador Powerline
Marca	Topcom
Modelo	NS6700
Velocidad de transmisión	500 Mbps
Puerto Ethernet RJ45	1
Indicadores LED	Alimentación, Powerline (verde/naranja/rojo), Ethernet
Seguridad	Intercambio de contraseña aleatoria
Modo de espera (ahorro de energía)	Sí (después de 15 minutos sin conexión Ethernet)
Distancia máxima	200 m sobre cableado
Número máximo de dispositivos	8
Botón de reinicio	Sí (2 s para conexión, 12 s para reinicio)
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	< 3 W
Dimensiones (L x An x Al)	56 x 33 x 28 mm
Peso	45 g
Temperatura de funcionamiento	0 °C a 40 °C
Humedad relativa	10 % a 90 %
Certificaciones	CE, R&TTE
Compatibilidad	Módem, router, PC, consola de juegos, TV

Preguntas frecuentes - NS6700 TOPCOM

¿Cómo conectar dos adaptadores Powerline NS6700?

Conecte los dos adaptadores en enchufes eléctricos cercanos. Presione el botón de reinicio de uno durante 2 segundos (el LED de alimentación parpadea), luego en 2 minutos presione el botón del otro durante 2 segundos. La conexión se establece automáticamente. Luego puede moverlos donde desee.

¿Qué hacer si el LED Powerline está rojo?

Un LED rojo indica mala calidad de conexión. Intente acercar los adaptadores o conectarlos en la misma fase eléctrica. Evite filtros, protectores contra sobretensiones y dispositivos parásitos como microondas.

¿Puedo agregar un tercer adaptador a la red existente?

Sí, puede conectar hasta 8 adaptadores. Presione 2 segundos el botón de uno de los adaptadores ya conectados (su LED parpadea), luego en 2 minutos presione 2 segundos el botón del nuevo adaptador. Si este ya se usaba en otra red, reinícielo primero presionando 12 segundos su botón.

¿Cómo restablecer un adaptador a los valores de fábrica?

Mantenga presionado el botón de reinicio durante al menos 12 segundos. El LED de alimentación parpadeará lentamente, luego el adaptador se reiniciará. Todas las contraseñas de red se borrarán.

¿Qué significa el parpadeo del LED de alimentación?

Un parpadeo rápido (0,5 s encendido / 0,5 s apagado) indica que el adaptador está en modo de conexión. Un parpadeo lento (4 s encendido / 11 s apagado) indica el modo de espera (ahorro de energía). Si está fijo, el funcionamiento es normal.

¿El adaptador funciona en una red eléctrica trifásica?

Sí, pero si los adaptadores están en fases diferentes, la calidad de la conexión puede disminuir considerablemente, incluso impedir la comunicación. Conéctelos preferiblemente en la misma fase.

¿Puedo usar el adaptador Powerline con otras marcas?

Sí, si cumplen con el estándar Powerline (HomePlug AV). Sin embargo, la conexión con adaptadores que no sean Topcom puede ser menos estable o limitada. Se recomienda usar la misma marca para un rendimiento óptimo.

¿Cómo ahorrar energía con el adaptador?

El adaptador entra automáticamente en modo de espera después de 15 minutos sin conexión Ethernet. Los LED se apagan y el consumo disminuye. Se despierta cuando se conecta un dispositivo o se transmiten datos.

¿Cuál es la distancia máxima entre dos adaptadores?

La distancia máxima por cable es de 200 metros en condiciones óptimas (cableado eléctrico de buena calidad). Más allá, la conexión puede degradarse o volverse imposible.

¿Qué hacer si mi conexión es inestable o lenta?

Verifique que los adaptadores estén enchufados directamente a un tomacorriente de pared (sin regleta ni protector contra sobretensiones). Aléjelos de dispositivos que generen interferencias (microondas, aspiradoras). Asegúrese de que estén en la misma fase. Reinícielos si es necesario.

MANUAL DE USUARIO NS6700 TOPCOM

Guía de instalación rápida

Este producto cumple con los requisitos esenciales y con el resto de indicaciones relevantes de la directiva R&TTE. El sello CE corrobora la conformidad.

Puede encontrarse la Declaración de conformidad en:

www.tristar.eu

PT

Los enchufes Powerlan NS-6700 mini pueden utilizarse para establecer una conexión de red entre un módem, un ordenador, un descodificador, una consola de videojuegos, etcétera.

Los enchufes Powerlan NS-6700 mini no están conectados de forma predeterminada. Para conectarlos, siga las instrucciones del apartado 5.

Limitaciones

La longitud máxima teórica del cable entre dos dispositivos Powerline no debe ser superior a 200 metros.

Varios factores pueden afectar a la calidad de la conexión:

• un cableado eléctrico de calidad deficiente,
• los fusibles,
• los protectores de sobretensión y descargas eléctricas,
  – la tensión polifásica en viviendas con electricidad trifásica. Si se conectan los dispositivos a diferentes fases, la calidad de la conexión Powerline puede reducirse significativamente. En ciertos casos, se cortará la comunicación, y

– algunos electrodomésticos, como microondas, aspiradoras y cargadores antiguos para teléfonos móviles o portátiles, que generan interferencias en la red cuando están en funcionamiento.

2 Instrucciones de seguridad

Por su seguridad, lea todas las advertencias y siga las instrucciones.

• No abra el producto. Si abre o extrae la tapa del producto, puede exponerse a peligrosos puntos de alta tensión y otros riesgos.
  Solo el personal cualificado puede realizar las tareas de mantenimiento. Si necesita más información, póngase en contacto con su distribuidor.

- No utilice el producto durante tormentas eléctricas. Los rayos pueden originar descargas eléctricas.

- No exponga el producto al polvo ni a líquidos corrosivos.

- No utilice el producto cerca de fuentes de agua.

- Compruebe que los cables están conectados en el puerto correcto.

- No obstruya las ventilaciones del producto.

3 Aplicaciones habituales

4 Descripción.

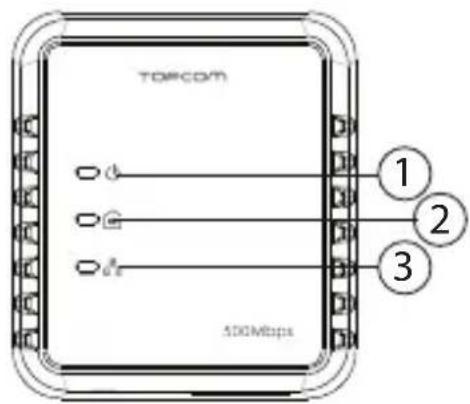

① LED de suministro eléctrico

- Encendido: funcionamiento normal

- Parpadeo (0,5 segundos encendido / 0,5 segundos apagado): en modo de conexión

- Parpadeo lento (4 segundos encendido / 11 segundos apagado): modo de espera (modo de ahorro de energía)

② LED de Powerline

Indica la calidad de la conexión con otros enchufes Powerline.

- Verde: calidad excelente.

– Naranja: calidad aceptable.

- Rojo: calidad deficiente.

El LED parpadea cuando se transfieren datos.

③ LED de Ethernet:

- Encendido: conexión correcta con otro dispositivo mediante un cable Ethernet. El LED parpadea cuando se transfieren datos.

④ Conexión Ethernet (RJ45):

Para conectar un dispositivo externo mediante un cable Ethernet.

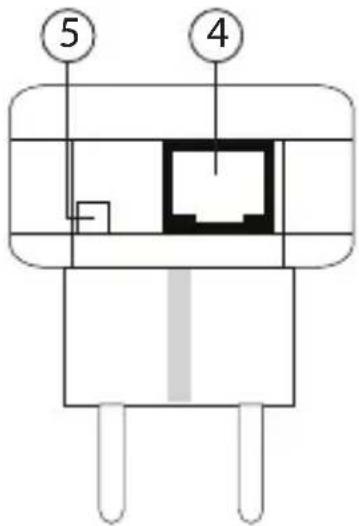

⑤ Botón de reinicio / conexión simple

– Púlselo durante 2 segundos para iniciar la secuencia de conexión.

– Púlselo durante 12 segundos para restaurar los valores predeterminados. Cambiará completamente la contraseña de red

5 Conexión de los enchufes Powerlan NS-6700 mini

El enchufe Powerline pasa a modo de espera (ahorro de energía) cuando durante 15 minutos no está conectado a un dispositivo con un cable Ethernet.

Los enchufes Powerlan NS-6700 mini no están conectados de forma predeterminada.

Para conectarlos, siga las instrucciones que se detallan a continuación.

1. Conecte todos los Powerline al enchufe de suministro eléctrico.

El modo más fácil es conectarlos uno junto a otro en el mismo lugar. Una vez conectados correctamente, puede colocarlos en la ubicación deseada.

1. Pulse el botón (reinicio / conexión simple) del primer enchufe Powerline durante dos segundos.

El LED de suministro eléctrico inicia un parpadeo lento (0,5 segundos encendido / 0,5 segundos apagado).

1. En los siguientes dos minutos, pulse el botón del segundo enchufe. Empieza la secuencia de conexión.

Los Powerline intercambian una contraseña aleatoria.

Cuando se haya completado la conexión, reinicie ambos enchufes, y se iluminarán los LED de Powerline de ambos enchufes.

Pulse el botón de reinicio / conexión simple durante al menos 12 segundos para restaurar los valores predeterminados de Powerlan NS-6700 mini. Si restaura

los valores predeterminados del enchufe Powerlan NS-6700 mini, deberá volver a conectarlo.

6 Conexión de Powerlan NS-6700 mini adicionales

Puede crear una red Powerline con un máximo de ocho Powerline. Si ya tiene dos Powerline en funcionamiento, puede añadir un máximo de seis.

Para añadir un Powerline, siga las instrucciones que se detallan a continuación.

1. Conecte el Powerline adicional al enchufe de suministro eléctrico.
2. Pulse durante dos segundos el botón de uno de los enchufes Powerline que ya esté en funcionamiento.
   La luz de encendido / apagado parpadeará lentamente (0,5 segundos encendida / 0,5 segundos apagada).
3. En los siguientes dos minutos, pulse el botón del enchufe Powerline adicional durante dos segundos.

Empieza la secuencia de conexión.

Cuando se haya completado la conexión, reinicie los enchufes, y se iluminarán los LED de Powerline de ambos enchufes.

Antes de añadir el Powerline nuevo, le recomendamos que cambie la contraseña de red para este enchufe; para ello, pulse el botón de reinicio / conexión simple durante 12 segundos.

Si el Powerline se ha utilizado previamente en otra red, todavía tendrá la contraseña anterior, por lo que el mecanismo del botón de reinicio / conexión simple no funcionará.

7 Programa de ayuda para PC (utilidad)

Los enchufes Powerline también se pueden configurar con el software para PC suministrado.

Encontrará las instrucciones en Inglés en el CD-ROM adjunto.

8 Garantía Topcom

8.1 Período de garantía

Las unidades de Topcom tienen un período de garantía de 24 meses.

El período de garantía entra en vigor el día en que se adquiere la nueva unidad.

La garantía no cubre los consumibles ni los defectos que tengan un efecto insignificante en el funcionamiento o en el valor del equipo.

La garantía debe demostrarse presentando el comprobante original de compra o una copia de este, en el que constarán la fecha de la compra y el modelo de la unidad.

8.2 Limitaciones de la garantía

Los daños o defectos ocasionados por un tratamiento o funcionamiento incorrectos, así como los daños resultantes del uso de piezas o accesorios no originales, no estarán cubiertos por esta garantía.

La garantía no cubre los daños ocasionados por factores externos, como relámpagos, agua o fuego, como tampoco los daños causados durante el transporte.

La garantía no será válida si el número de serie de las unidades se cambia, se elimina o resulta ilegible.

Cualquier reclamación de la garantía se invalidará si la unidad ha sido reparada, alterada o modificada por el comprador.

9 Eliminación del dispositivo (medio ambiente)

Al final de su vida útil este producto no debe ser desechado en un contenedor normal, sino en un punto de recolección destinado al reciclaje de equipos eléctricos y electrónicos.

Tanto en el producto como en el manual de usuario y en la caja se incluye este símbolo.

Si usted los lleva a un punto de reciclaje, algunos de los materiales del producto podrán reutilizarse. La reutilización de

algunas de las piezas o materias primas de estos productos supone una importante contribución a la protección del medio ambiente. Si necesita más información sobre los puntos de reciclaje existentes en su zona, póngase en contacto con las autoridades locales correspondientes.
