Caractéristiques techniques	Outil multifonction Fein FSC 1.6, puissance de 350 W, vitesse variable de 10 000 à 20 000 tr/min, oscillation de 3,2°.
Utilisation	Idéal pour le découpage, le ponçage, le raclage et le meulage sur divers matériaux tels que le bois, le métal et le plastique.
Maintenance et réparation	Nettoyer régulièrement le filtre à air, vérifier l'état des accessoires, lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection, des gants et un masque anti-poussière. Ne pas utiliser l'outil en milieu humide.
Informations générales	Poids léger de 1,5 kg, design ergonomique pour un confort d'utilisation prolongé, garantie de 3 ans.

FOIRE AUX QUESTIONS - FSC 1.6 Fein

Comment changer l'accessoire sur le Fein FSC 1.6 ?

Pour changer l'accessoire, assurez-vous que l'outil est débranché. Appuyez sur le bouton de verrouillage de l'outil, puis retirez l'accessoire en le tirant. Pour installer un nouvel accessoire, alignez-le correctement et poussez-le jusqu'à ce qu'il s'enclenche.

Pourquoi mon Fein FSC 1.6 ne démarre-t-il pas ?

Vérifiez d'abord que l'outil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, il peut y avoir un problème avec le câble d'alimentation ou l'interrupteur.

Comment nettoyer mon Fein FSC 1.6 après utilisation ?

Débranchez l'outil avant de le nettoyer. Utilisez un chiffon sec pour essuyer la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs. Ne plongez pas l'outil dans l'eau.

Quels types d'accessoires puis-je utiliser avec le Fein FSC 1.6 ?

Le Fein FSC 1.6 est compatible avec une large gamme d'accessoires, y compris des lames de scie, des feuilles de ponçage, et des outils de découpe. Assurez-vous de choisir des accessoires spécifiquement conçus pour cet outil.

Quelle est la puissance du moteur du Fein FSC 1.6 ?

Le Fein FSC 1.6 dispose d'un moteur d'une puissance de 250 watts, ce qui permet une utilisation efficace pour diverses applications.

Comment ajuster la vitesse du Fein FSC 1.6 ?

La vitesse peut être ajustée à l'aide du régulateur de vitesse situé sur le corps de l'outil. Tournez le bouton pour augmenter ou diminuer la vitesse selon vos besoins.

Que faire si l'outil surchauffe ?

Si votre Fein FSC 1.6 surchauffe, arrêtez immédiatement l'utilisation et débranchez l'outil. Laissez-le refroidir pendant au moins 30 minutes avant de reprendre l'utilisation. Vérifiez également si les évents d'aération ne sont pas obstrués.

Où puis-je trouver des pièces de rechange pour le Fein FSC 1.6 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site web de Fein. Assurez-vous d'avoir le numéro de modèle lors de votre commande.

Comment puis-je contacter le service client de Fein ?

Vous pouvez contacter le service client de Fein par téléphone ou via leur site web. Les horaires d'ouverture et les informations de contact sont disponibles sur leur page de support.

MODE D'EMPLOI FSC 1.6 Fein

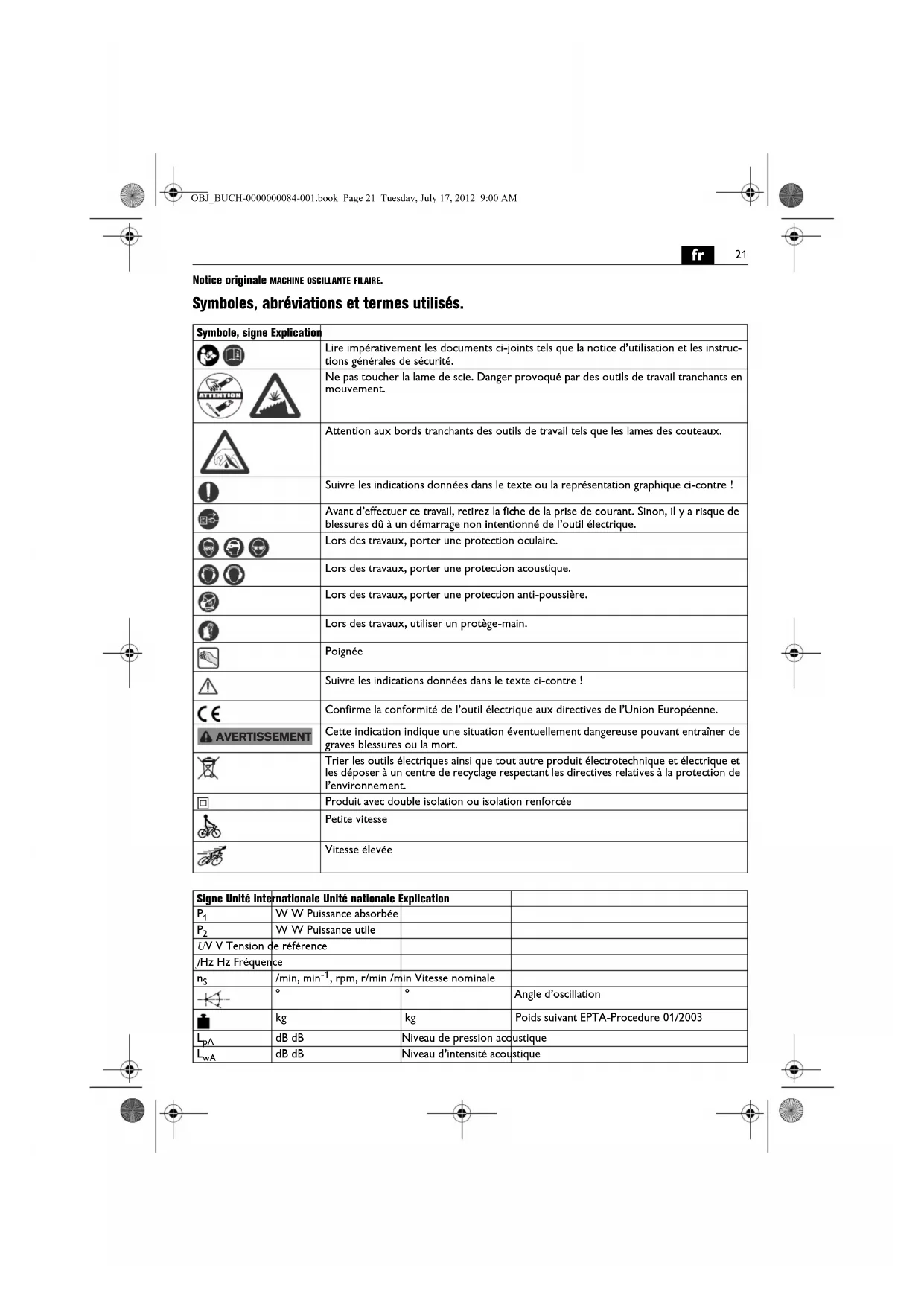

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Lire impératifement les documents ci-joints tels que la notice d'utilisation et les instruc-tions générales de sécurité.
	Ne pas toucher la lame de scie. Danger provoqué par des outils de travail tranchants en mouvement.
	Attention aux bords tranchants des outils de travail tels que les lames des couteaux.
	Sûivre les indications données dans le texte ou la représentation graphique ci-contre!
	Avant d'effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarriage non intentionné de l'outil électrique.
	Lors des travaux, porter une protection oculaire.
	Lors des travaux, porter une protection acoustique.
	Lors des travaux, porter une protection anti-poussière.
	Lors des travaux, utiliser un protège-main.
	Pognée
	Sûivre les indicateions données dans le texte cl-contre!
CE	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.
AVERTISSEMENT	Cette indication indique une situation éventuellesment dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement.
	Produit avec double isolation ou isolation renforcée
	Petite vitesse
	Vitesse élevée

Signe Unité internationale Unité nationale Explication
P1	W W Puissance absorbée
P2	W W Puissance utile
UV V Tension de référence
/Hz Hz Fréquence
nS	/min, min-1, rpm, r/min /m	in Vitesse nominale
	°	°	Angle d'oscillation
	kg	kg	Poids suivant EPTA-Procedure 01/2003
LpA	dB dB	Niveau de pression ajustique
LwA	dB dB	Niveau d'intensité ajustique
LpCpeak	dB dB Niveau max. de preission acoustique
K... Incertitude
a	m/s2	m/s2	Valeur d'émission vibratoire suivant EN 60745 (somme vectorielle des trois axes directionnels)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Unités de base et unités dérivées du système international SI.

Avertissement

Lisez tous les avertissements de sécurité et toutes les ins

instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris cette notice d'utilisation ainsi que les « Instructions générales de sécurité » (ref. documents 341 30 054 06 1). Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

outi electrolytique, conçu pour le travail à sec dans un environnement à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.

FSC1.6X/FSC1.6Q

Pour la découverte de cordons de colle en polyurethane lors de la dépose de vitrages automobiles, voitures, camions, bus. Pour la découpe de tôles de carroserie et pour l'élimination des revêtements de protection de bas de caisse - pour le ponbage de parties de carrosserie.

• pour le sciage de bois (78 mm max.), de matières plastiques, de matières plastiques renforcées par fibres de verre (PRV) et pour le sciage de tôles (1 mm max.) pour l'élimination de joints de carreaux et le rabotage ou le gratage de colles à carrelage ou de restes de moquettes
• pour la découpe de masses d'étanchéité (silicone ou acryle) sur les façades et sciage de flancs de joints
• pour les travaux de ponçage ou de rabotage de petites surfaces

Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10%. En cas de doute, informez-vous sur le groupe électrogène utilisé.

Instructions particulières de sécurité.

Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’organe de coupe peut entrer en contact avec un câblage non apparent ou son propre cordon d'alimentation. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

De préférence, poser et bloquer la pièce sur un support stable. Si vous ne tenez la pièce que de votre main ou contre votre corps, elle est dans une position instable, ce qui peut entraîner une perte de contrôle.

Tenez l'outil électrique fermement, en faisant attention à ce que votre corps ne puisse jamais entrer en contact avec l'outil de travail, en particulier lorsque vous travaillez avec des outils dirigés vers la poignée tels que lames de scie ou outils de coupe. Le contact avec les arêtes ou coins tranchants peut entraîner des blessures.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.

Ne dirigez pas l'outil électrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds.

Il est interdit de visser ou de riveter des plaques ou des reprises sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.

Recommandation : Faites toujours fonctionner l'outil électrique sur un réseau électrique équipé d'un disjoncteur différentiel 30 mA max.

Émanation de poussières nocives

Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées.

Toucher ou aspirer certaines poussières, par ex. d'amiantes et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de laques, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnelle et veillez à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amiante qu'à des spécialistes. Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou causer une explosion. Évitez une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de récupération des poussières et respectez les indications de travail du fabricant du matériel ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à TRAITER.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas virtuellement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Valeurs d'émission vibratoire

Vibration	a
Classement des outils FEIN suivant la classe de vibrations	Accélération réelle mesure*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka	3 2

• Ces valeurs sont basées sur un cycle de travail composé d'une phase à vide et d'une phase en pleine charge d'une même durée. Pour le classement de l'outil de travail suivant la classe de vibrations, voir la feuille jointe 34 30 213 06 2.

Instructions d'utilisation.

Changement d'outil FSC1.6Q/FSC2.0Q (voir page 5).

N'utilise pas d'accessoires non conçus spécifiques et recommandés par FEIN pour cet outil électrique. Le fait d'utiliser des accessoires qui ne sont pas d'origine FEIN risque de surchauffer l'outil électrique et de le détruire.

Utiliser le capot de protection 3 21 74 011 00 0 pour ne pas blesser vos mains lors du remplacement d'un outil de travail avec des bords tranchants.

Montez l'élément de fixation à fond. Ensuite, fermez le levier de serrage.

Veillez à ce que le levier de serrage n’écrase pas vos doigts ou vos mains lors de son retour en arrière. La force de rappel du ressort fait pivoter le levier de serrage énergiquement vers l'arrière.

Instructions d'utilisation supplémentaires

N'guidez l'outil electroportatif contre la pièce à travailler que lorsque l'appareil est en marche.

Aiguisez les couteaux usés ainsi que les couteaux neufs avant chaque utilisation à l'aide de la pierre à aiguiser. Si la vitesse d'avance chute avec une augmentation de l'effort de poussée sur la machine, c'est un signe d'usure des couteaux.

Il est possible d'orienter l'outil de travail par pas de et de le fixer dans la position de travail la plus optimale. Guidez les couteaux droits, coudes ou incurvés perpendiculairement au montant de la fenêtre (voir page 11-12, Couteau A - D).

En cas d'utilisation de couteaux en formes de U, veillez à ce que le dos du couteau soit guidé parallèlement à la vitre du véhicule (voir page 12, Couteau E-F).

Le grattoir sert à éliminer les résidus de colle se trouvant sur le pourtour de la vitre ou du châssis. Avant de coller un vitrage neuf, coupez le reste du cordon de colle à une épaisseur de 2 mm env. (voir page 12, Couteau G).

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se déposer

à l'intérieur de l'outil électrique. Ceci pourrait endommager la double isolation de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouies de ventilation et placez un dispositif différentiel à courant résiduel (DDR) en amont.

Si un câble d'alimentation de l'outil électrique est endommagé, il doit être remplacé par un câble d'alimentation spécialement préparé qui est disponible auprès du service après-vente de FEIN.

Vous trouvez la liste actuelle des pièces de rechange pour cet outil electroportatif sur notre site www.fein.com.

Si nécessaire, vous pouvez vous-même remplacer les éléments suivants :

Accessoire, éléments de fixation (FSC1.6Q/FSC2.0Q)

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seulement une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la première page de la présente notice d'utilisation.

Dossier technique auprès de : C. & E. FEIN GmbH, D-73529 Schwabisch Gmünd

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
