MANUALE UTENTE FSC 1.6 Fein

Istruzioni originali UTENSILE AD OSCILLAZIONE.

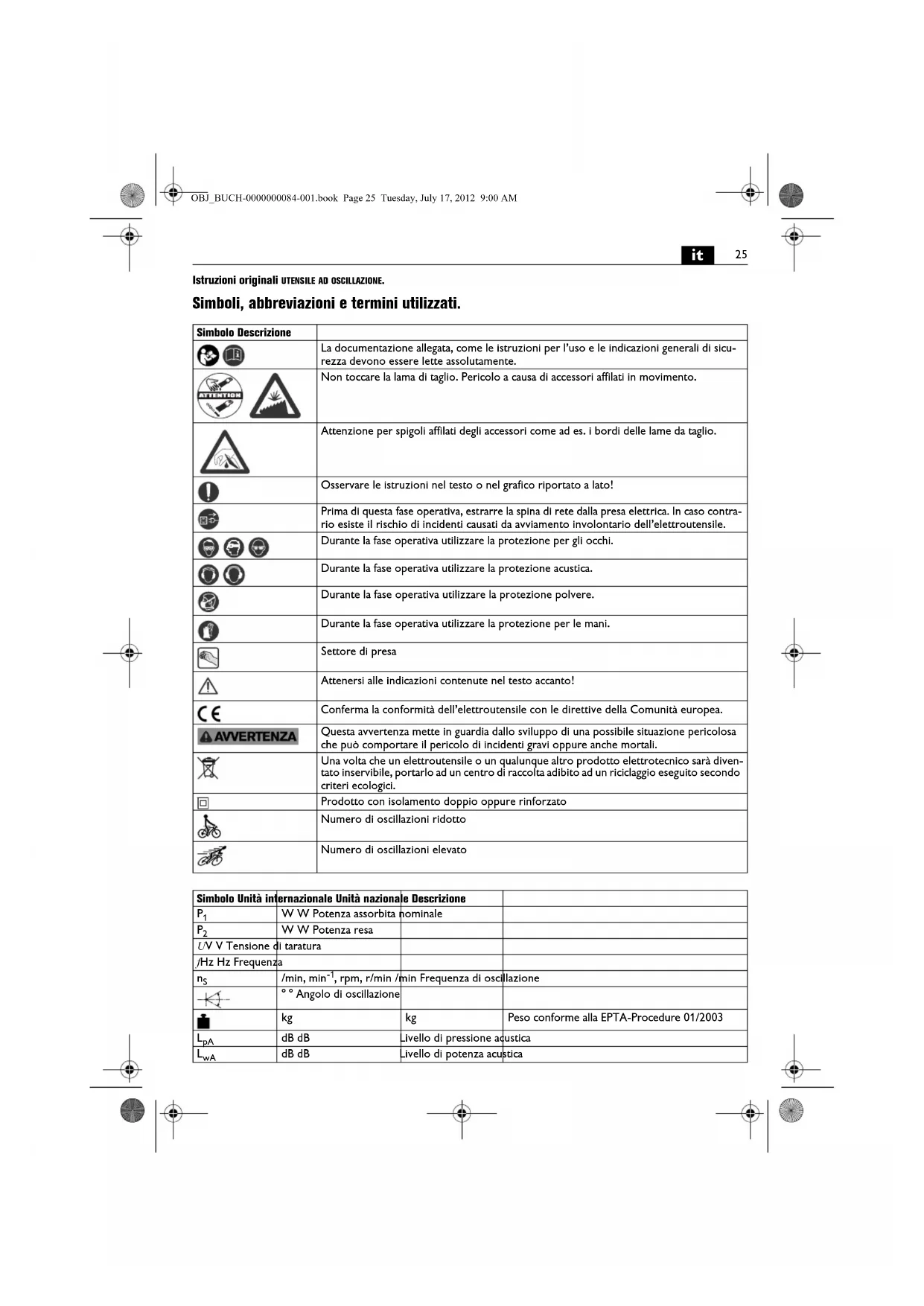

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
ATTENTION	Non toccare la lama di taglio. Pericolo a causa di accessori affiliati in movimento.
	Attenzione per spigolli affilati degli accessori come ad es. i bordi delle lame da taglio.
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	Prima di questa fase operativa, estrarre la spina di rete alla presa elettrica. In caso contra-rio esiste il rischio di incidenti causati da avviamento involontario dell'eletttradoutsile.
	Durante la fase operativa utilizzato la protezione per gli occhi.
	Durante la fase operativa utilizzato la protezione acustica.
	Durante la fase operativa utilizzato la protezione polvere.
	Durante la fase operativa utilizzato la protezione per le mani.
	Settore di presa
	Attenersi alle indicazioni contenate nel testo accanto!
	Conferma la conformità dell'eletttradoutsile con le direttive della Comunità europea.
AVVERTENZA	Questa avventenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure ancche mortali.
	Una volta che un eletttradoutsile o un qualunque altre prodotto elettrotecnico sarebbe dilettato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio essguito secondo criteri ecologici.
	Produotto con isolamento doppio oppure rinsforzato
	Numero di oscillazioni ridotto
	Numero di oscillazioni elevato

Simbolo Unità internazionale Unità nazionale		Descrizione
P1	W W Potenza assorbita	nominale
P2	W W Potenza resa
UV V Tensione di taratura
/Hz Hz Freqenza
nS	/min, min-1, rpm, r/min /min Freqenza di oscillazione
K	°° Angolo di oscillazione
	kg	kg	Peso conforme alla EPTA-Procedure 01/2003
LpA	dB dB	Livello di pressione acustica
LwA	dB dB	Livello di potenza acustica
Simbolo Unità internazionale Unità nazionale Descrizione
LpCpeak	dB dB Livello di pressione acustica picco
K... Non determ	nato
a	m/s2	m/s2	Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unità di base ed unità derivanti dal systema unità internazionale I.

Per la Vostra sicurezza.

AVERTENZA Leggere tutte le avventenze di pericoloe le struczioni operative.

In caso di mancato rispetto delle avvertenze di pericolò e delle istruzioni operativi si potra creare il pericolò di scosse elettriche, incendi e/o Incidenti gravi. Conservare tutte le avvertenze di pericolò e le istruzioni operative per agli esigenza futura.

Non utilizzato il presente elettroutensile prima di aver letto e compreso accuratamente e completenesse queste istruzioni per l'uso e le Indicazioni generali di sicurezza allegate (Numero di documentazione 34130054061).Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile. Attenerianche alle norma nazionali in vigore concen-. nenti la sicurezza sul lavoro.

Utilizzo previsto per l'electroutensile: elettroutensile per l'utilizzo manuale per impiego con inserti ed accessori consigliati alla FEIN perché l'impeggo di acqua in ambiente protetto dagli agenti atmoseferici:

FSC1.6X/FSC1.60:

• per il taglio di guarnizioni in poliuretano durante la sottitudazione di cristalli di auto, autocarrì ed autobus
  per il taglio di lamiere di carrozza e per la rimo-zione di materiali protettivi del fondo esterno
  -per la levigatura di parti di carrozzeria

FSC2.0Q:

-per il taglio di legno (max. 78mm ),plastica,plastica rinforzata con fibra di vetro GRP e per il taglio di lamiere max.1 mm
per la separazione di fughe di piastrella e la rasatura o la raschiata di adesivi per piastrella o resti di moquette
-per il taglio di cordoni elastici (silicone o acrile) nelle facciate e per l'irruvidimento di bianchi di fughe
per lavori di smerigliatura o raspatura di superfici piccole

Questo elettroutensile è pensatoanche per l'impiogu s generatori a corrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10% .In caso di dubbio informarsi relativamente al genatore utilizzato.

Norme speciali di sicurezza.

Tenere l'apparecchio sull'impugnatura isolante qualora si svolgano lavori durante i quali si potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di alimentazione. Il contacto con un carr oso tensione cuiMETTERE sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.

Utilizzare apposti dispositivi di blocaggio oppure un'alto metodo pratico per assicurare e supportare il pezzo in lavorazione sui una base stabil. Se il pezzo in lavorazione viene tenuto solo con la mano oppure contro il corpo, lo stesso si trovava in una posizione instabile comporanto eventuallymente la perdita del controllo.

Afferrare l'eletroutensile in modo casi sicuro che il corpo, in modo particulare lavorando con inserti orientati nel settore di presa come lame di taglio oppure utensili di taglio, non venga mai aicontato con l'inserto. Il contatto di taglienti o bordi affilati cui poto causare lesioni.

Indossare abbiglamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle de levigatura o di materia. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.

Non dirigere mai I'eletroutensile versuse se stessi,altre persono animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bolletti.

É vietato applicare targhete e marchi sull'elettROUTensile avvitandoli oppre fissandoli tramite rivetti. In caso di danno dell'isolamento viana mancare protezione contro scosse eletriche. Utilizzato targhete autoadhesive.

Pulire regolarmente le fessure di ventilazione dell'elettroutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo cui causare, in caso di accumulo eccessivo di polvere metallica, per coli elettrici.

Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggia-menti.

Raccomandazione: Far funzionare sempre l'elettroutensile tramite un interrupto di sicurezza per correnti diguasto (RCD) con valutazione corrente di guasto di 30mA oppure inferiore.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano pulveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi de legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/omalattie delle vie respiratoriie, cancro, danni riproduktivi alle persone. Il rischio dovusto all'inalazione di polveri dipende dall'esposizione. Utilizzato un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una Buona aerazione del posto di lavoro. Lasciare effettuire la lavorazione di materiale contentene amianto escludivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bolenti da polvere di levigatura e sostane chimiche posso, in caso di condizioni favorevolli, prendere fuco o causare un'esplosione. Evitare la fuga di scintille in direzione del contentitore per la polvere nonché il sovriscal-damento dell'elettrotensile e del materiale abrasivo, svuotare per tempo il contentitore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente al materiali da lavorare.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenteta nel EN 60745 e cui essere impiegato per la comparazione con altri elettrotensili. Lo"Thise adattoanche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni Indicato rappresente le applicazioni principali dell'elettrotensile. Seuggando l'electronosile viene utilizzato per altri impleghi, con accessori differenti oppure noniene effettuatinga una sufficiente manutenzione è possible che il livello di oscillazioni si differente. Questo può augmentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancH i tempi in cui l'apparecchio è spento oppure è accesso ma non effettamente in funzione. Questo può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero perldo di lavoro.

Stabillire ulteriori misure di sicurezza per la protezione dell'operatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Valori di emissione per vibrazione

Vibrazione	α
Classificazione degli utensili ad Innesto FEIN secondo classe di vibrazione	Accelerazione stimata*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka	3 2
*Questi valori si basano su un ciclo operativo che si basa sul funzionamento a vuoto e sul funzionamento a carico pleno con la stessa durata.La classe di vibrazione correlata all'utensile ad innesto più essere rilevata dal foglio allegato 3 41 30 213 06 2.

Istruzioni per l'uso.

Cambio degli utensili FSC1.6Q/FSC2.0Q (vedi pagina 5).

Non utilizzato alcun accessorio che non sia stato previsto e consigliato espressamente per questo elettroutensile alla FEIN. L'impiego di accessori non originali FEIN causa surriscaldamento dell'elettroutensile e il suo dannegliamento.

In caso di sostituzione di un accessorio con bordi taglienti, utilizzare la copertura 3 21 74 011 00 0 quale protezione contro lesioni alle mani.

0 Inserire I'elemento di fissaggio saldamente fino all'arresto. Successivamente chiudere la leva di bloccaggio.

Prestare attenuatione durante il ritorno della leva di bloccaggio affinche la mano o le dita non vengano schiacciate. A causa della forza elastica, la leva di bloccaggio ritorna in maniera energia.

Ulteriori istruzioni per l'uso.

Conduire l'elelettroutensile solamente acceso verso il pezzo in lavorazione.

Prima diogni impiego agli le lame usate ed essere più neutive con la pietra di affilatura.

L'indicazione per coltelli da taglio consumati è data alla superiore forza di avanzamento necessaria per un minimo avanzamento durante le operazioni di taglio.

L'accessorio può essere regolato a scatti di 30^ e può essere fissato nella posizione di lavoro più adatta all'utilizzo.

Condurre i coltelli da taglio di forma dritta, curva oppure a L perpetidicolarmente rispetto alla flangla del finestrino (vedi paglia 11-12, Coltelli A-D).

Per quanto riguarda i coltelli da taglio a forma di U pre-. stare attenzione affinché la nervatura del coltello da taglio venga condotta in modo parallelo rispetto al vetro del veicolo (vedi pagina 12, Coltelli E-F).

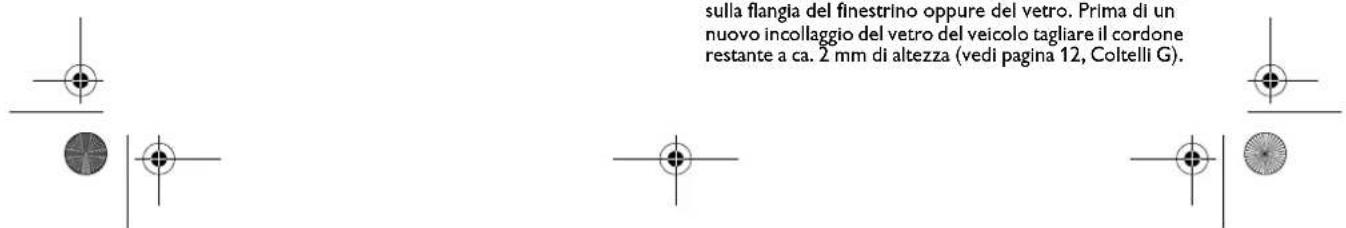

Il raschetto ha la funzione di rimuovere i resti di collante sulla flangia del finestro oppure del vetro. Prima di un novo incollaggio del vetro del veicolo tagliare il cordone restante a ca. 2mm di altezza (vedi paglia 12, Coltelli G).

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile

che polvere conductrice si depositi all'interno

dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può essere prese regiudicato. Soffiare spesso la parte Interna dell'elettroutensile atraverso le fissure di ventilazione con aria compressa asciutta e sono ed opere inserire a monte un intertuttore di sicurezza (Fl).

Se la conduttura d'allacciamento dell'elettroutensile è difettosa, delve essere sostituita atraverso una speciale conduttura d'allacciamento più appositamente predisposa e disponibile presso il Centro di Assistenza Clienti FEIN.

L'attuelle lista dei pezioni di ricambio del presente elettroun-tensile è presente in Internet sul site www.feln.com.

In caso di necessità è possible sostituire da soli le seguenti parti:

Utensile, elemento di fissaggio (FSC1.6Q/FSC2.0Q)

Responsibilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettrotensile più essere contentutaanche solouna parte degli accessori descritti o Ilustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto correponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso: C. & E. FEIN GmbH, C-DB JA, D-73529 Schwabisch Gmund

Misure ecologiche, smaltimento.

Portaré ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gl imballaggi, gl elettroutensili e gli accessori scartati.
