Type de produit	Congélateur vertical
Marque	Fagor
Modèle	ZFK1747X
Alimentation	220-240 V, prise de terre
Classe climatique	SN-T (température ambiante +10°C à +43°C)
Réfrigérant	R600A (respectueux de l'environnement)
No Frost	Disponible sur certains modèles (vérifier étiquette)
Fonctions principales	Congélation rapide (SUPER/REFROIDISSEMENT RAPIDE), ECO, Refroidissement rapide de bouteilles (Quick Cooling), Verrouillage enfant
Réglage de température	Électronique avec affichage numérique, plage recommandée -19°C à -24°C pour congélation
Alarmes	Porte ouverte (1 min), panne de courant, rupture de chaîne du froid, alarmes AA/dr
Accessoires	Twist Ice (production de 24 glaçons), bacs, clayettes
Inversion de porte	Possible (côté opposé, poignée tournable)
Entretien	Nettoyage intérieur à l'eau et bicarbonate, ne pas utiliser de vapeur ni d'abrasifs
Sécurité	Verrouillage enfant, consignes : ne pas utiliser d'appareils électriques à l'intérieur, ne pas endommager le circuit de réfrigération
Reparabilité	Faire appel au Service d'Assistance Technique pour toute réparation
Manuel disponible	Notice PDF 62 pages, téléchargeable gratuitement

FOIRE AUX QUESTIONS - ZFK1747X FAGOR

Comment régler la température du congélateur ?

Appuyez sur les touches ♣ + ou ♣ - (selon modèle) pour sélectionner la température souhaitée. La température recommandée pour la congélation est de -24°C, et pour le stockage normal de -19°C. Vous pouvez afficher la température réelle en appuyant 5 secondes sur les touches.

Comment activer la fonction de congélation rapide (SUPER) ?

Appuyez sur la touche ✉ ou SUPER (selon modèle). L'écran affiche SF. Cette fonction refroidit au maximum pendant 52 heures. Activez-la 24 heures avant d'ajouter de grandes quantités d'aliments.

Que faire en cas de panne de courant ?

Ouvrez la porte le moins possible. Si la température dépasse -11°C, une alarme sonore retentit pendant 30 minutes (rupture de chaîne du froid). Appuyez sur une touche pour la désactiver. La fonction SUPER s'active automatiquement. Vérifiez l'état des aliments : SF (sûrs), R (à cuire), R2 (à jeter).

Comment inverser le sens d'ouverture de la porte ?

Débranchez et videz l'appareil. Couchez-le délicatement. Suivez les étapes : dévissez la charnière supérieure, débranchez le connecteur, retirez la porte, changez la position de l'axe de la charnière inférieure, replacer la porte avec la poignée tournée à 180°, puis fixez la charnière supérieure du côté opposé.

Pourquoi l'alarme sonore se déclenche-t-elle ?

L'alarme peut se déclencher pour plusieurs raisons : porte ouverte plus d'1 minute (fermez-la pour l'arrêter), panne de courant avec température > -11°C, ou dysfonctionnement (codes AA ou dr). Dans les deux derniers cas, contactez le Service d'Assistance Technique.

Comment utiliser le Twist Ice ?

Sortez le tiroir à glaçons, remplissez les bacs d'eau sans dépasser le niveau, replacez le tiroir. Après 2 heures, tournez les deux arrêts pour libérer les glaçons dans le tiroir du bas.

Comment nettoyer l'intérieur du congélateur ?

Utilisez de l'eau et du bicarbonate de soude avec une éponge ou une lavette. N'utilisez jamais de machines à vapeur, de dissolvants ou de détergents abrasifs. Nettoyez la grille arrière une fois par an avec un aspirateur.

Que faire si l'écran affiche 'AA' ou 'dr' ?

AA : un mode de protection automatique s'est activé pour préserver les aliments, mais vous devez contacter le Service d'Assistance Technique. dr : une pièce est défectueuse, mais la conservation n'est pas compromise ; appelez également le service technique.

Comment activer le verrouillage enfant ?

Appuyez sur la touche de verrouillage (2.3.8 ou 2.3.9 selon modèle). L'icône de verrouillage s'affiche à l'écran. Pour déverrouiller, maintenez la touche enfoncée 3 secondes (modèle a) ou appuyez à nouveau.

Quels sont les bruits normaux du congélateur ?

Les bruits suivants sont normaux : bouillonnement du gaz réfrigérant, ronflement du compresseur au démarrage, craquements dus aux dilatations/contractions, et un léger bruit du ventilateur (si No Frost). Ne tentez pas de réparer vous-même.

MODE D'EMPLOI ZFK1747X FAGOR

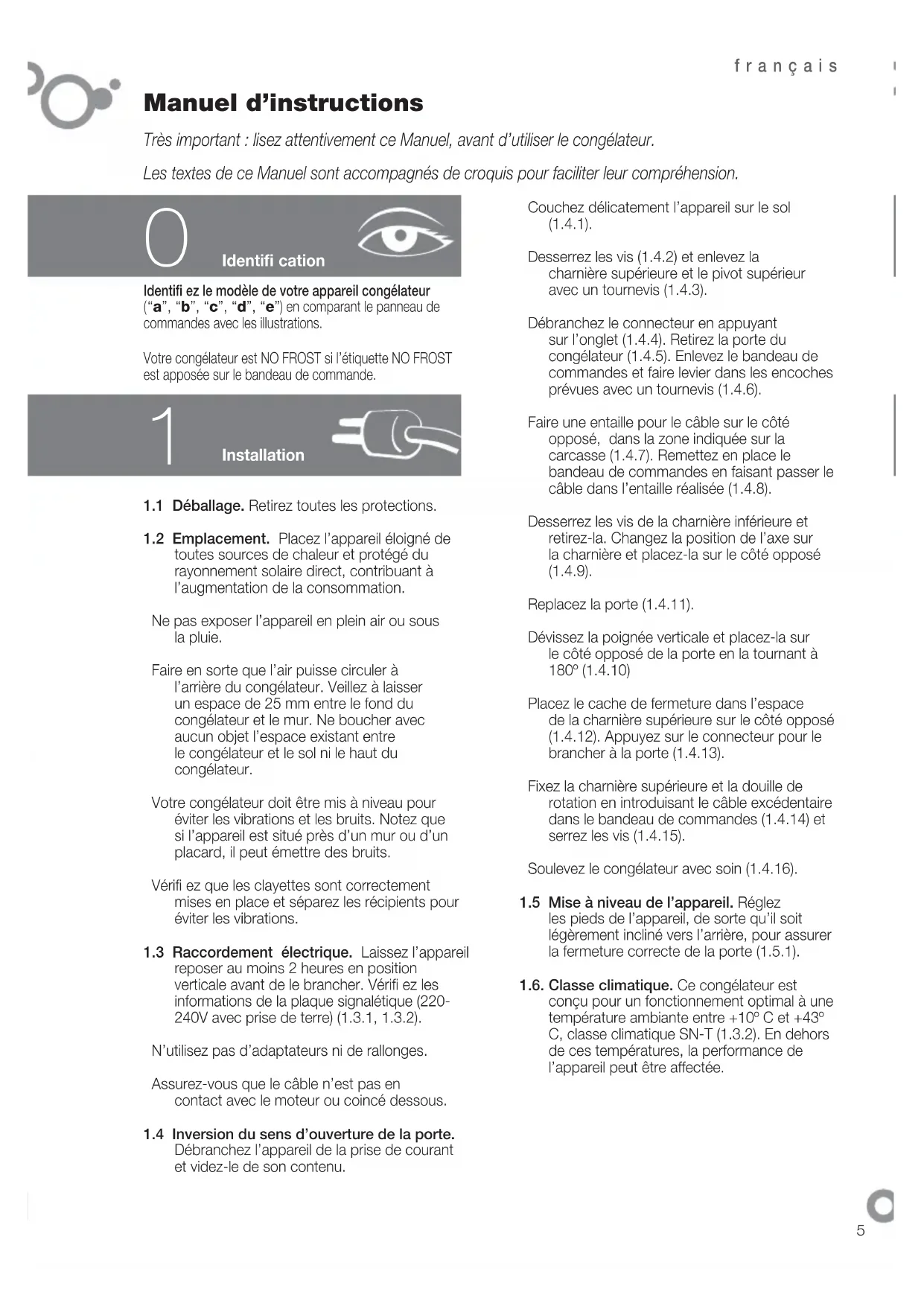

Manuel d'instructions

Très important : lisez attentivement ce manuel avant d'utiliser le congélateur.

Les textes de ce manuel sont accompagnés de croquis pour faciliter leur compréhension.

Identification

Identifiez le modèle de votre appareil congélateur ("a", "b", "c", "d", "e") en comparant le panneau de commandes avec les illustrations.

Votre congélateur est NO FROST si l'étiquette NO FROST est apposée sur le bandeau de commande.

1

Installation

1.1 Déballage. Retirez toutes les protections.

1.2 Emplacement. Placez l'appareil éloigné de toutes sources de chaleur et protégé du rayonnement solaire direct, contribuant à l'augmentation de la consommation.

Ne pas exposer l'appareil en plein air ou sous la pluie.

Faire en sorte que l'air puisse circuler à l'arrière du congélateur. Veillez à laisser un espace de 25 mm entre le fond du congélateur et le mur. Ne bouchez avec aucun objet l'espace existant entre le congélateur et le sol ni le haut du congélateur.

Votre congélateur doit être mis à niveau pour éviter les vibrations et les bruits. Notez que si l'appareil est situé près d'un mur ou d'un placard, il peut émettre des bruits.

Vérifiez que les clayettes sont correctement mises en place et séparez les récipients pour éviter les vibrations.

1.3 Raccordement électrique. Laissez l'appareil reposer au moins 2 heures en position verticale avant de le brancher. Vérifiez les informations de la plaque signalétique (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Assurez-vous que le câble n'est pas en contact avec le moteur ou coincé dessous.

1.4 Inversion du sens d'ouverture de la porte. Débranchez l'appareil de la prise de courant et videz-le de son contenu.

Couchez délicatement l'appareil sur le sol (1.4.1).

Desserrez les vis (1.4.2) et enlevez la charnière supérieure et le pivot supérieur avec un tournevis (1.4.3).

Débranchez le connecteur en appuyant sur l'onglet (1.4.4). Retirez la porte du congélateur (1.4.5). Enlevez le bandeau de commandes et faites levier dans les encoches prévues avec un tournevis (1.4.6).

Faites une entaille pour le câble sur le côté opposé, dans la zone indiquée sur la carcasse (1.4.7). Remettez en place le bandeau de commandes en faisant passer le câble dans l'entaille réalisée (1.4.8).

Desserrez les vis de la charnière inférieure et retirez-la. Changez la position de l'axe sur la charnière et placez-la sur le côté opposé (1.4.9).

Replacez la porte (1.4.11).

Dévissez la poignée verticale et placez-la sur le côté opposé de la porte en la tournant à 180° (1.4.10).

Placez le cache de fermeture dans l'espace de la charnière supérieure sur le côté opposé (1.4.12). Appuyez sur le connecteur pour le brancher à la porte (1.4.13).

Fixez la charnière supérieure et la douille de rotation en introduisant le câble excédentaire dans le bandeau de commandes (1.4.14) et serrez les vis (1.4.15).

Soulevez le congélateur avec soin (1.4.16).

1.5 Mise à niveau de l'appareil. Réglez les pieds de l'appareil, de sorte qu'il soit légèrement incliné vers l'arrière, pour assurer la fermeture correcte de la porte (1.5.1).

1.6. Classe climatique. Ce congélateur est conçu pour un fonctionnement optimal à une température ambiante entre +10°C et +43°C, classe climatique SN-T (1.3.2). En dehors de ces températures, la performance de l'appareil peut être affectée.

2

Utilisation

2.1 Mise en marche du congélateur. Appuyez sur la touche Ⓐ (2.1.1). Appuyez sur +, jusqu'à l'affichage d'un chiffre sur le visuel (2.1.2) ou tournez la commande (2.1.3, 2.1.4). Sur les modèles b c, l'écran et sur d e, le voyant « on » s'allume pour indiquer que l'appareil est en marche.

Le modèle a se bloque automatiquement. Pour le débloquer, appuyez sur la touche pendant 3 secondes (2.3.7).

2.2 Sélection de la température. Appuyez sur les touches ♣ +, ♣ (2.2.1). Appuyez sur +, - (2.2.2), ou tournez la commande (2.2.3, 2.2.4). Après avoir sélectionné la température désirée, vous pouvez voir la température réelle sur les voyants lumineux (2.2.7) ou en appuyant sur les touches pendant 5 secondes ♣ +, ♣ (2.2.5), ou +, - (2.2.6). La température clignotera. Le modèle c ne dispose pas de cette fonction.

Recommandation : La température conseillée du congélateur est -19. Si vous souhaitez congeler, la température recommandée est -24.

N'oubliez pas que la température intérieure dépend de la température ambiante, de l'emplacement de l'appareil et de la fréquence d'ouverture de la porte.

2.3 Fonctions du congélateur.

Fonction refroidissement rapide :

Cette fonction active le congélateur à la température la plus froide pendant une durée maximale de 52 heures. Nous vous recommandons d'utiliser cette fonction lorsque vous entrez dans le congélateur de grandes quantités d'aliments et de l'activer 24 heures avant. Pour activer et désactiver cette fonction, appuyez sur ✉ (2.3.1) ou SUPER (2.3.2, 2.3.3, 2.3.4). Sur les modèles b c, l'écran affiche SF, tant que la fonction est activée.

Fonction ECO : La fonction ECO permet des économies d'énergie substantielles en gardant le congélateur à une température stable. Cette fonction est activée en continu, même après la déconnexion électrique. Lorsque cette fonction est activée, il est recommandé de conserver tous les aliments sur les clayettes centrales. Pour l'activer et la désactiver, appuyez sur ECO (2.3.5, 2.3.6). Sur les modèles b c, l'écran affiche

tant que la fonction est activée. Les modèles de ne possèdent pas cette fonction.

Fonction quick cooling (refroidissement

rapide) : Entrez la ou les bouteilles dans le congélateur et maintenez appuyée la touche ✝ pendant quelques secondes jusqu'à l'affichage de l'icône (2.3.7). Le congélateur refroidira pendant 15 minutes, après quoi la fonction est terminée, clignotera et une alarme sonore retentira pendant 20 minutes, indiquant que la bouteille doit être retirée pour éviter qu'elle n'éclate. L'alarme peut être désactivée en appuyant sur n'importe quelle touche. Si cette fonction est interrompue par une panne de courant, lors du retour du courant, la fonction est considérée comme terminée et le signal sonore retentit.

Verrouillage : pour éviter les changements accidentels de réglage de l'appareil ou sa manipulation par les enfants. L'écran affiche l'icône lorsqu'il est verrouillé. Appuyez sur (2.3.8) ou sur (2.3.9). L'écran affichera en alternance avec l'affichage normal, tant que la fonction est activée. Certains modèles ne possèdent pas cette fonction.

2.4 Sécurité alimentaire. La température n'est pas uniforme à l'intérieur du congélateur. Certaines zones sont plus froides que d'autres. Veillez à ranger les aliments dans la zone appropriée, afin d'assurer leur bonne conservation (2.4.1) :

1. Récipients de taille moyenne.
2. Zone glaces
3. Twist Ice (en option)
4. Récipients de taille moyenne
5. Récipients de taille moyenne
6. Grands récipients
7. Récipients de taille moyenne

2.5 LE TWIST ICE est un accessoire de votre congélateur qui permet de produire jusqu'à 24 glaçons. Si votre appareil est muni d'un Twist Ice, sortez le tiroir à glaçons (2.5.1). Remplissez d'eau les bacs à glaçons, en veillant à ne pas dépasser le niveau du bac (2.5.2). Remettez en place le tiroir à glaçons en faisant attention à ce que l'eau ne déborde pas (2.5.3).

Après 2 heures, les glaçons sont prêts à l'emploi. Tournez les deux arrêts jusqu'à ce que tous les glaçons tombent (2.5.4, 2.5.5). Ouvrez le tiroir du bas pour les recueillir (2.5.6).

2.6 Éteindre le congélateur. Appuyez sur ① pendant 3 secondes ou appuyez sur — jusqu'à ce que le visuel n'affiche aucune température (2.6.1, 2.6.2). Ou faites tourner la commande jusqu'à la position OFF (2.6.3, 2.6.4). Sur les modèles avec écran et sur ceux ayant « on », l'écran s'éteindra.

2.7 Recommandations d'utilisation.

• Ne pas ouvrir les portes plus longtemps que nécessaire et ne pas mettre des aliments chauds dans le congélateur, pour une utilisation optimale et efficace de l'appareil et une économie d'énergie.
• Si votre congélateur est NO FROST, veillez à ne pas obstruer les orifices de ventilation et à laisser un espace entre les aliments, de sorte que l'air puisse circuler librement.
• Ne mettez pas dans le congélateur de bouteilles ni de récipients en verre contenant des liquides gazeux, car ils risquent d'éclater.
• Conservez les aliments dans des conteneurs hermétiques, pour éviter leur dessèchement.
• Évitez de consommer des crèmes glacées ou des aliments très froids, car ils risquent de causer des brûlures à la bouche.
• Afin de maximiser la capacité du congélateur (2.4.1), vous pouvez retirer les bacs (5), les petits tiroirs (4) et le Twist Ice (3). Il est toutefois obligatoire de laisser les bacs inférieurs (6 et 7) et les couvercles supérieurs (1 et 2), afin de ne pas altérer les performances de l'appareil.

3

Entretien et nettoyage

3.1 Nettoyage intérieur. Lavez l'intérieur à l'eau et au bicarbonate, à l'aide d'une éponge ou d'une lavette, pour éviter la formation de mauvaises odeurs.

N'utilisez en aucun cas des machines à vapeur, ni de dissolvants ou de détergents abrasifs.

3.2 Nettoyage extérieur. N'utilisez pas de machines à vapeur pour nettoyer les visuels.

Il est recommandé de nettoyer la grille arrière une fois par an avec un aspirateur.

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette.

⚠ Gardez les filtres usés et les rechanges hors de portée des enfants ; leur ingestion peut s'avérer dangereuse.

4

Problèmes de fonctionnement

4.1 Porte ouverte. Sur tous les modèles, sauf sur le ⓔ, si vous laissez la porte ouverte plus d'1 minute, l'alarme ⚠ s'allume et un signal sonore retentit (4.1.1, 4.1.2, 4.1.3). L'alarme disparaît en fermant la porte.

4.2 Panne de courant.

Veillez à ouvrir les portes du congélateur le moins possible. Si la température à l'intérieur de l'appareil dépasse -11°C :

• Sur les modèles a, b, c et d, un signal sonore retentit pendant 30 minutes, indiquant une rupture de la chaîne du froid. Pour le désactiver, appuyez sur une touche quelconque.
• En outre, la fonction SUPER s'active automatiquement. Pour la désactiver, appuyez sur la touche SUPER ou attendez qu'elle se désactive automatiquement. Le voyant rouge s'allume (4.1.1, 4.1.2, 4.1.3).

Vérification de l'état de conservation des aliments.

Les modèles peuvent afficher les indications suivantes :

SF : Les aliments ne sont pas décongelés, de sorte qu'ils sont sûrs et bien conservés.

R : Les aliments sont partiellement décongelés, ils doivent par conséquent être cuits obligatoirement.

R2 : Les aliments sont décongelés et ils ne peuvent plus être consommés. Les jeter obligatoirement.

Sur les modèles, l'utilisateur doit lui-même évaluer l'état de conservation des aliments et agir en conséquence.

4.3 D'autres alarmes peuvent se produire :

AA : Un mode de protection automatique s'est déclenché, afin d'assurer la conservation des aliments, mais il est obligatoire d'appeler le Service d'Assistance Technique.

dr : L'une des pièces du congélateur est défectueuse, la conservation des aliments n'est pas en danger mais il est obligatoire d'appeler le Service d'Assistance Technique.

aliments n'est pas en danger mais il est obligatoire d'appeler le Service d'Assistance Technique.

4.4 Bruits normaux du congélateur.

Votre congélateur peut émettre pendant son fonctionnement une série de bruits qui sont normaux, vous n'avez pas à vous en soucier :

• Le gaz réfrigérant peut produire un bruit de bouillonnement en circulant dans l'évaporateur.
• Le compresseur peut produire des ronflements et/ou un léger claquement, surtout au démarrage.
• Les dilatations ou les contractions des matériaux utilisés peuvent produire des craquements.
• L'air déplacé par le ventilateur du congélateur peut générer un petit bruit de fond.

Ne manipulez pas l'appareil pour tenter de le réparer. Adressez-vous au Service d'Assistance Technique.

Consignes de sécurité

• Veillez à ne pas obstruer les grilles de ventilation.
• Veillez à ne pas endommager le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur du congélateur, sauf s'ils sont du type recommandé par le fabricant.
• N'utilisez pas de dispositifs mécaniques ou d'autres moyens différents de ceux recommandés par le fabricant, pour accélérer le processus de décongélation.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) souffrant d'un handicap physique, sensoriel ou mental, ni celles manquant d'expérience ou ignorant son fonctionnement, sauf si des instructions appropriées leur ont été données et sous la surveillance d'une personne responsable de leur sécurité. Ne pas laisser les enfants jouer avec l'appareil.
• Si le câble d'alimentation est endommagé, le faire remplacer par le fabricant ou par son Service Après-Vente ou par un professionnel

dûment qualifié, afin d'éviter tout risque d'accident.

Même lorsque l'écran est éteint, le congélateur est sous tension.

Environnement

Cet appareil congélateur a été conçu en pensant à la conservation de l'environnement.

Cet appareil fonctionne avec le réfrigérant R600A, qui ne détériore pas l'environnement.

Soyez respectueux de l'environnement.

Utilisez les températures recommandées selon la fonction souhaitée, pour une utilisation efficace du congélateur.

Débranchez le congélateur si vous n'allez pas utiliser l'appareil pendant une période prolongée. Vous réduirez la consommation et vous économiserez de l'énergie.

Évitez de garder les portes ouvertes plus longtemps que nécessaire, car cela entraîne une augmentation de la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Le symbole indique que l'on ne doit pas se débarrasser de l'appareil en utilisant les conteneurs traditionnels pour les résidus domestiques.

Remettez votre appareil frigorifique dans un centre de reprise spécifique.

Le recyclage des appareils électroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'informations, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre appareil frigorifique.

(3.1.4, 2.1.4, 1.1.4)

Fermeture de la porte.

Manuel d'instructions

- La LED s'allumera en rouge (4.1.1, 4.1.2, 4.1.3).
