GEBRUIKSAANWIJZING ZFK1747X FAGOR

Fit the door (1.4.11).

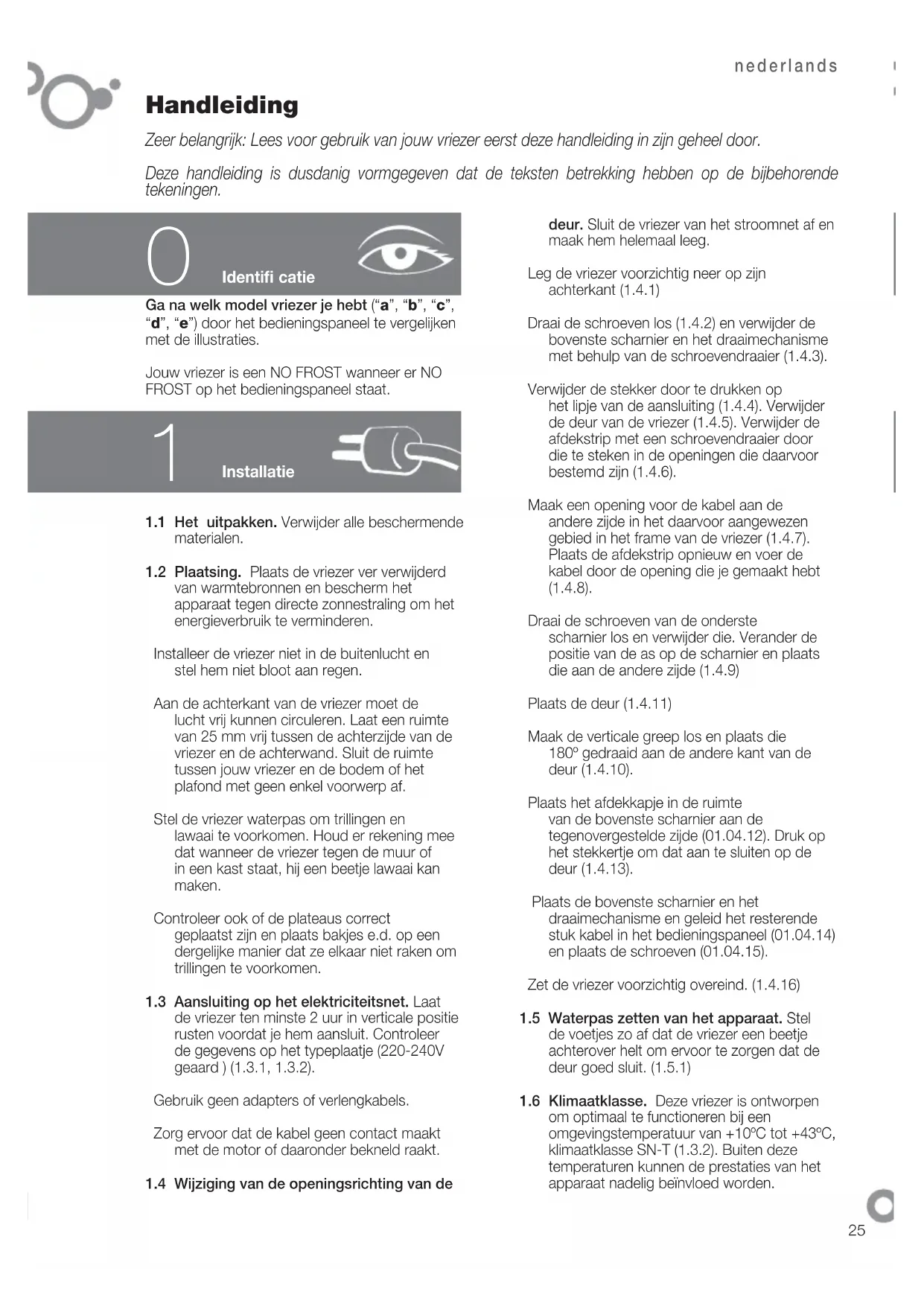

Zeer belangrijk: Lees voor gebruik van jouw vriezer eerst deze handleiding in zijn geheel door.

Deze handleiding is dusdanig vormgegeven dat de teksten betrekking hebben op de bijbehorende tekeningen.

Identifi catie

Ga na welk model vriezer je hebt ("a", "b", "c", "d", "e") door het bedieningspaneel te vergelijken met de illustraties.

Jouw vriezer is een NO FROST wanneer er NO FROST op het bedieningspaneel staat.

1

Installatie

1.1 Het uitpakken. Verwijder alle beschermende materialen.
1.2 Plaatsing. Plaats de vriezer ver verwijderd van warmtebronnen en bescherm het apparaat tegen directe zonnestraling om het energieverbruik te verminderen.

Installeer de vriezer niet in de buitenlucht en stel hem niet bloot aan regen.

Aan de achterkant van de vriezer moet de lucht vrij kunnen circuleren. Laat een ruimte van 25 mm vrij tussen de achterzijde van de vriezer en de achterwand. Sluit de ruimte tussen jouw vriezer en de bodem of het plafond met geen enkel voorwerp af.

Stel de vriezer waterpas om trillingen en lawaai te voorkomen. Houd er rekening mee dat wanneer de vriezer tegen de muur of in een kast staat, hij een beetje lawaai kan maken.

Controleer ook of de plateaus correct geplaatst zijn en plaats bakjes e.d. op een dergelijke manier dat ze elkaar niet raken om trillingen te voorkomen.

1.3 Aansluiting op het elektriciteitsnet. Laat de vriezer ten minste 2 uur in verticale positie rusten voordat je hem aansluit. Controleer de gegevens op het typeplaatje (220-240V geaard) (1.3.1, 1.3.2).

Gebruik geen adapters of verlengkabels.

Zorg ervoor dat de kabel geen contact maakt met de motor of daaronder bekneld raakt.

1.4 Wijziging van de openingsrichting van de

deur. Sluit de vriezer van het stroomnet af en maak hem helemaal leeg.

Leg de vriezer voorzichtig neer op zijn achterkant (1.4.1)

Draai de schroeven los (1.4.2) en verwijder de bovenste scharnier en het draaimechanisme met behulp van de schroevendraaier (1.4.3).

Verwijder de stekker door te drukken op het lipje van de aansluiting (1.4.4). Verwijder de deur van de vriezer (1.4.5). Verwijder de afdekstrip met een schroevendraaier door die te steken in de openingen die daarvoor bestemd zijn (1.4.6).

Maak een opening voor de kabel aan de andere zijde in het daarvoor aangewezen gebied in het frame van de vriezer (1.4.7). Plaats de afdekstrip opnieuw en voer de kabel door de opening die je gemaakt hebt (1.4.8).

Draai de schroeven van de onderste scharnier los en verwijder die. Verander de positie van de as op de scharnier en plaats die aan de andere zijde (1.4.9)

Plaats de deur (1.4.11)

Maak de verticale greep los en plaats die 180° gedraaid aan de andere kant van de deur (1.4.10).

Plaats het afdekkapje in de ruimte van de bovenste scharnier aan de tegenovergestelde zijde (01.04.12). Druk op het stekkertje om dat aan te sluiten op de deur (1.4.13).

Plaats de bovenste scharnier en het draaimechanisme en geleid het resterende stuk kabel in het bedieningspaneel (01.04.14) en plaats de schroeven (01.04.15).

Zet de vriezer voorzichtig overeind. (1.4.16)

1.5 Waterpas zetten van het apparaat. Stel de voetjes zo af dat de vriezer een beetje achterover helt om ervoor te zorgen dat de deur goed sluit. (1.5.1)
1.6 Klimaatklasse. Deze vriezer is ontworpen om optimaal te functioneren bij een omgevingstemperatuur van +10°C tot +43°C, klimaatklasse SN-T (1.3.2). Buiten deze temperaturen kunnen de prestaties van het apparaat nadelig beïnvloed worden.

2

Gebruik

2.1 Inschakelen van de vriezer. Druk op de toets ① (2.1.1). Druk op +, — totdat je een cijfer ziet verschijnen op de display (2.1.2) of verdraai de knop (2.1.3, 2.1.4). Bij de modellen b c zal de display gaan branden en bij de modellen d e zal de led "on" gaan branden om aan te geven dat het apparaat functioneert.

Het moa, blokkeert automatisch; om de vriezer te deblokkeren moet je gedurende 3 seconden op de knop drukken (2.3.7).

2.2 De temperatuur selecteren. Druk op de toetsen + (2.2.1). Druk op +, — (2.2.2), of draai aan de knop (2.2.3, 2.2.4). Na selectie van de gewenste temperatuur, kunt u de werkelijke temperatuur afl ezen aan de hand van de indicatielichtjes (2.2.7) of door 5 seconden te drukken op de toetsen +, + (2.2.5), of +, — (2.2.6). De temperatuur zal knipperen. Bij het model c ontbreekt deze functie.

Aanbeveling: De aanbevolen temperatuur voor uw vriezer is -19. In het geval u wilt invriezen, is de aanbevolen temperatuur -24.

Vergeet niet dat de interne temperatuur afhankelijk is van de omgevingstemperatuur, de plaats en de frequentie waarmee de deur geopend wordt.

2.3 Functies van de vriezer.

Functie snel koelen: Deze functie stelt uw vriezer gedurende maximaal 52 uur in op de laagste temperatuur. Aanbevolen wordt deze functie te gebruiken wanneer u een grote hoeveelheid levensmiddelen plaatst, activeer de functie 24 uur van tevoren. Voor in- en uitschakelen: Druk op ✘ (2.3.1) of SUPER (2.3.2, 2.3.3, 2.3.4). Bij de modellen b c zal de display SF weergeven, zolang de functie geactiveerd blijft.

De functie ECO: De functie ECO levert een aanzienlijke energiebesparing op door de vriezer op een gelijkmatige temperatuur te houden. Deze functie blijft ook na een stroomstoring geactiveerd. Wanneer deze functie geactiveerd is, wordt aangeraden alle levensmiddelen op de middelste schappen te bewaren. Om de functie in en uit te schakelen, drukt u op ECO (2.3.5, 2.3.6). Bij de modellen b c zal de display Ec weergeven, zolang de functie geactiveerd blijft. Bij de modellen d e ontbreekt deze functie.

Functie quick cooling: Plaats de fl es of de

fl essen in de vriezer en houdgedurende enkele seconden ingedrukt totdat u het pictogram ziet (2.3.7). De vriezer zal gedurende 15 minuten koude leveren, daarna wordt de functie uitgeschakeld, zal knipperen en zal er 20 minuten lang een akoestisch signaal weerklinken om ervoor te waarschuwen dat de fl es verwijderd moet worden om te voorkomen dat deze openbarst. Het alarm kan worden uitgeschakeld door op een willekeurige toets te drukken. Wanneer deze functie onderbroken wordt door een stroomstoring, zal bij terugkeer van de stroom de functie als beëindigd worden beschouwd en zal het geluidssignaal geactiveerd worden.

Blokkeerfunctie: Aanbevolen ter vermijding van onbedoelde wijzigingen in de instellingen van het apparaat en voor vergrendeling tegen de bediening door kinderen. Tijdens de blokkade zal op de display het pictogram ● weergegeven worden. Druk op ● (2.3.8) of op □(2.3.9). Zolang de functie geactiveerd blijft, zal de display afwisselend □L weergeven en de normale weergave laten zien. Bij de modellen □e ontbreekt deze functie.

2.4 Plaatsing van de levensmiddelen. De temperatuur is niet overal in de vriezer gelijk. Sommige zones zijn kouder dan andere. De voedingsmiddelen dienen geplaatst te worden in de voor hen geschikte zone om te garanderen dat ze correct bewaard worden (2.4.1):

1. Middelgrote verpakkingen
2. Zone voor consumptie-ijs
3. Twist Ice (optionele functie)
4. Middelgrote verpakkingen
5. Middelgrote verpakkingen
6. Grote verpakkingen
7. Middelgrote verpakkingen

2.5 TWIST ICE. Dit is een accessoire in uw vriezer waarmee maximaal 24 ijsblokjes gemaakt kunnen worden. Wanneer uw apparaat beschikt over Twist Ice, haal dan de ijsblokjeslade eruit (2.5.1). Vul de ruimtes voor de ijsblokjes met water zonder er te veel in te doen (2.5.2). Plaats de ijsblokjeslade opnieuw en zorg ervoor geen water te morsen (2.5.3).

Na 2 uur zijn de ijsblokjes klaar voor gebruik. Draai de beide knoppen een aantal keren rond totdat alle ijsblokjes eruit uitvallen (2.5.4, 2.5.5). Open de onderste lade om ze er uit te halen (2.5.6)

2.6 De vriezer uitschakelen. Druk 3 seconden op

① of druk op -tøtdat er geen temperatuur wordt weergegeven op de display (2.6.1, 2.6.2). Of draai de knop in de positie off (2.6.3, 2.6.4). Bij de modellen b c zal de display uitschakelen en bij de modellen d e zal de led "on" uitgaan.

2.7 Aanbevelingen voor gebruik.

• Open de deuren niet langer dan noodzakelijk is en plaats geen warme levensmiddelen in de vriezer. Op die manier maakt u een effi ciënter gebruik van de vriezer en vermijdt u een hoger energieverbruik.
• Wanneer uw koelkast van het type NO FROST is, dient u de ventilatieroostertjes niet te blokkeren en moet u ruimte vrijlaten tussen de levensmiddelen, zodat de lucht er vrij tussendoor kan circuleren.
• Plaats geen fl essen met koolzuurhoudende vloeistoffen of glazen fl essen die vloeistoffen bevatten in de vriezer, omdat die kunnen openbarsten.
• Bewaar voedingsmiddelen in hermetisch afsluitbare behouders om te voorkomen dat ze uitdrogen.
• Eet geen heel erg koud ijs of heel erg koude voedingsmiddelen, omdat die brandwonden in de mond kunnen veroorzaken.
• Om de capaciteit van de vriezer (2.4.1) maximaal te benutten, kunnen de bakken (5), de kleine lades (4) en de Twist Ice (3) verwijderd worden. Het is noodzakelijk om de onderste bakken (6 en 7) en de bovenste afdichtingen (1 en 2) op hun plaats te laten om te voorkomen dat het energieverbruik van het apparaat verandert.

3

Onderhoud en reiniging

3.1 Binnenzijde schoonmaken. Gebruik voor het schoonmaken van de binnenkant een spons of een doekje gedrenkt in water met bicarbonaat om te voorkomen dat er luchtjes ontstaan.

Gebruik in geen geval stoomreinigers, oplosmiddelen of schuurmiddelen.

3.2 Buitenzijde schoonmaken. Gebruik geen stoomreinigers voor het schoonmaken van de displays.

Aangeraden wordt het rooster aan de achterzijde eenmaal per jaar met een stofzuiger schoon te maken.

3.3 Schoonmaken van accessoires. Deze zijn niet geschikt voor de vaatwasmachine. Maak ze met de hand schoon met behulp van een spons of een doekje.

Houd gebruikte en reservefi Iters buiten bereik van kinderen; consumeren van grote hoeveelheden kan gevaarlijk zijn.

Meldsystem

4.1 Deur open. Bij alle modellen, met uitzondering van het model ⓔ, zal, wanneer de deur langer dan 1 minuut openstaat, het pictogram ⚠ gaan branden en zal er een alarm afgaan (4.1.1, 4.1.2, 4.1.3). Het alarm wordt uitgeschakeld bij het sluiten van de deur.

4.2 Stroomstoring.

Open de deur van de vriezer zo weinig mogelijk. Wanneer de binnentemperatuur van het apparaat hoger wordt dan -11° C, dan zal:

- Bij de modellen a b en c d gedurende 30 minuten een akoestisch alarm worden geactiveerd, vanwege een Koeldefect. Je kunt dat uitschakelen door op een willekeurige knop te drukken.

- Bovendien zal automatisch de functie SUPER geactiveerd worden. Om de functie uit te schakelen, druk je op de knop SUPER of wacht je totdat dat automatisch gebeurt.

- De rode led (4.1.1, 4.1.2, 4.1.3) zal gaan branden.

De staat van conservering van de levensmiddelen wordt gecontroleerd.

Bij de modellen kunt de volgende meldingen op de displays verschijnen:

SF De levensmiddelen zijn niet ontdooid en bevinden zich in goede staat, ze kunnen ingevroren blijven.

A: De levensmiddelen zijn gedeeltelijk ontdooid en moeten toebereid worden.

R2 De levensmiddelen zijn ontdooid en kunnen niet geconsumeerd worden Ze moeten weggegooid worden.

Bij de modellen de staat van conservering van de

levensmiddelen beoordelen en aan de hand daarvan handelen.

4.3 Andere alarmmeldingen die kunnen verschijnen, zijn:

RR Er is automatisch een noodfunctie ingeschakeld om de conservering van de levensmiddelen te garanderen, maar het is noodzakelijk de technische dienst te bellen.

dr Een onderdeel van de vriezer functioneert niet goed, de conservering van de levensmiddelen loopt geen gevaar, maar het is noodzakelijk de technische dienst te bellen.

4.4 Normale geluiden van de vriezer.

Jouw vriezer kan een aantal geluiden maken die normaal zijn tijdens het functioneren ervan en waarover je je geen zorgen hoeft te maken.

• Het koelgas kan een borrelend geluid maken tijdens het circuleren door de leidingen.
• De compressor kan een zoemend en/ of een licht tikkend geluid maken, vooral wanneer die inschakelt.
• Uitzetten of samentrekken van de gebruikte materialen kan zorgen voor knappende of krakende geluiden.
• De lucht die wordt bewogen door de ventilator van de vriezer kan een licht achtergrondgeluid veroorzaken.

Voer geen reparatiewerkzaamheden uit aan de vriezer. Neem contact op met de technische dienst.

5

Veiligheid

• Houd de ventilatieroostertjes schoon.
• Zorg ervoor dat je het koelcircuit niet beschadigt.
• Gebruik geen elektrische apparaten binnen in de vriezer, tenzij ze van het type zijn dat door de fabrikant wordt aanbevolen.

• Om het ontdooiproces te versnellen dien je geen andere apparatuur of andere methoden te gebruiken dan die door de fabrikant worden aanbevolen.

• Dit apparaat is niet bedoeld voor het gebruik door personen (inclusief kinderen) met verminderde lichamelijke, sensorische of geestelijke capaciteiten of door personen zonder ervaring met of kennis van het apparaat, tenzij zij begeleid worden bij of geïnstrueerd zijn over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Op kinderen dient toezicht te worden gehouden om er zeker van te zijn dat zij niet met het apparaat spelen.

• Wanneer de voedingskabel beschadigd is moet deze, om gevaar te voorkomen, worden vervangen door de fabrikant, door de afdeling after-sales of door gelijkwaardig gekwalifi ceerd personeel.

Zelfs wanneer de display uitgeschakeld is, staat er spanning op de vriezer.

Milieu

Bij het ontwerp van deze vriezer heeft men rekening gehouden met de bescherming van het milieu.

Dit apparaat functioneert met koelvloeistof R600A, die niet schadelijk is voor het milieu.

Respecteer het milieu. Voor een effi ciënt gebruik van jouw koelkast dien je de aanbevolen temperaturen aan te houden, afhankelijk van de functie die je nodig hebt.

Schakel de vriezer uit wanneer je langere tijd geen gebruik gaat maken van het apparaat. Daarmee verminder je het stroomverbruik en bespaar je energie.

Laat de deuren niet langer openstaan dan nodig is omdat daarmee het energieverbruik omhoog gaat.

Behandeling van elektrisch en elektronisch afval.

Het symbool geeft aan dat het apparaat niet dient te worden weggegooid in een gewone container voor huishoudelijk afval.

Breng je vriezer naar een speciaal inzamelpunt.

Door het recycleren van huishoudelijke apparaten worden negatieve gevolgen voor gezondheid en milieu voorkomen en bespaar je energie en geld.

Voor meer informatie neem je contact op met de plaatselijke autoriteiten of met de winkel waar je de vriezer hebt gekocht.
